STM32C031C4 и STM32C031C6 в корпусе LQFP48: распиновка

STM32C031C4 и STM32C031C6 — микроконтроллеры STM32C0 на ядре Cortex-M0+ с частотой до 48 МГц: 16 и 32 КБ флеш-памяти и 12 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 45 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 48 МГц
Флеш-память
16 и 32 КБ
ОЗУ
12 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
45
Напряжение питания
2…3,6 В

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32C031C4, STM32C031C6 в корпусе LQFP48, вид сверхуSTM32C031C4STM32C031C6LQFP48, вид сверхуPC13 — вывод 1: PWR_WKUP2, RTC_OUT1, RTC_TS, TIM1_BKIN, TIM1_ETR1PC13PC14-OSCX_IN — вывод 2: I2C1_SDA, IR_OUT, RCC_OSCX_IN, TIM17_CH1, TIM1_BKIN2, TIM1_ETR, TIM3_CH2, USART1_TX, USART2_CK, USART2_DE, USART2_RTS2PC14-OSCX_INPC15-OSCX_OUT — вывод 3: RCC_OSC32_EN, RCC_OSCX_OUT, RCC_OSC_EN, TIM1_ETR, TIM3_CH33PC15-OSCX_OUTPF3 — вывод 44PF3VREF+ — вывод 55VREF+VDD/VDDA — вывод 66VDD/VDDAVSS/VSSA — вывод 77VSS/VSSAPF0-OSC_IN — вывод 8: RCC_OSC_IN, TIM14_CH18PF0-OSC_INPF1-OSC_OUT — вывод 9: RCC_OSC_EN, RCC_OSC_OUT9PF1-OSC_OUTPF2-NRST — вывод 10: RCC_MCO, TIM1_CH410PF2-NRSTPA0 — вывод 11: ADC1_IN0, PWR_WKUP1, TIM16_CH1, TIM1_CH1, USART1_TX, USART2_CTS, USART2_NSS11PA0PA1 — вывод 12: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM17_CH1, TIM1_CH2, USART1_RX, USART2_CK, USART2_DE, USART2_RTS12PA1PA2 — вывод 13: ADC1_IN2, I2S1_SD, PWR_WKUP4, RCC_LSCO, SPI1_MOSI, TIM16_CH1N, TIM1_CH3, TIM3_ETR, USART2_TX13PA2PA3 — вывод 14: ADC1_IN3, TIM1_CH1N, TIM1_CH4, USART2_RX14PA3PA4 — вывод 15: ADC1_IN4, I2S1_WS, RTC_OUT2, SPI1_NSS, TIM14_CH1, TIM17_CH1N, TIM1_CH2N, USART2_TX15PA4PA5 — вывод 16: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM1_CH1, TIM1_CH3N, USART2_RX16PA5PA6 — вывод 17: ADC1_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH117PA6PA7 — вывод 18: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH218PA7PB0 — вывод 19: ADC1_IN17, I2S1_WS, SPI1_NSS, TIM1_CH2N, TIM3_CH319PB0PB1 — вывод 20: ADC1_IN18, TIM14_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH420PB1PB2 — вывод 21: ADC1_IN19, RCC_MCO_2, USART1_RX21PB2PB10 — вывод 22: ADC1_IN2022PB10PB11 — вывод 23: ADC1_EXTI11, ADC1_IN2123PB11PB12 — вывод 24: ADC1_IN22, TIM1_BKIN, TIM1_BKIN224PB12PB13 — вывод 25: TIM1_CH1N25PB13PB14 — вывод 26: TIM1_CH2N26PB14PB15 — вывод 27: RTC_REFIN, TIM1_CH3N27PB15PA8 — вывод 28: ADC1_IN8, I2S1_WS, RCC_MCO, RCC_MCO_2, SPI1_NSS, TIM14_CH1, TIM1_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH3, TIM3_CH4, USART1_RX, USART2_TX28PA8PA9 / NC — вывод 29: I2C1_SCL, RCC_MCO, TIM1_CH2, TIM3_ETR, USART1_TX29PA9/NCPC6 — вывод 30: TIM3_CH130PC6PC7 — вывод 31: TIM3_CH231PC7PA10 / NC — вывод 32: I2C1_SDA, RCC_MCO_2, TIM17_BKIN, TIM1_CH3, USART1_RX32PA10/NCPA11 [PA9] / PA9 [PA11] — вывод 33: ADC1_EXTI11, ADC1_IN11, I2S1_MCK, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, I2C1_SCL, RCC_MCO, TIM1_CH2, TIM3_ETR, USART1_TX33PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 34: ADC1_IN12, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, RCC_MCO_2, TIM17_BKIN, TIM1_CH3, USART1_RX34PA12/PA10PA13 — вывод 35: ADC1_IN13, DEBUG_SWDIO, IR_OUT, TIM3_ETR, USART2_RX35PA13PA14-BOOT0 — вывод 36: ADC1_IN14, DEBUG_SWCLK, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART2_TX36PA14-BOOT0PA15 — вывод 37: I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX37PA15PD0 — вывод 38: TIM16_CH138PD0PD1 — вывод 39: TIM17_CH139PD1PD2 — вывод 40: TIM1_CH1N, TIM3_ETR40PD2PD3 — вывод 41: TIM1_CH2N, USART2_CTS, USART2_NSS41PD3PB3 — вывод 42: I2S1_CK, SPI1_SCK, TIM1_CH2, TIM3_CH2, USART1_CK, USART1_DE, USART1_RTS42PB3PB4 — вывод 43: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, USART1_CTS, USART1_NSS43PB4PB5 — вывод 44: I2C1_SMBA, I2S1_SD, PWR_WKUP6, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TIM3_CH344PB5PB6 — вывод 45: I2C1_SCL, I2C1_SMBA, I2S1_CK, I2S1_MCK, I2S1_SD, PWR_WKUP3, SPI1_MISO, SPI1_MOSI, SPI1_SCK, TIM16_BKIN, TIM16_CH1N, TIM17_BKIN, TIM1_CH2, TIM1_CH3, TIM3_CH1, TIM3_CH2, TIM3_CH3, USART1_CK, USART1_CTS, USART1_DE, USART1_NSS, USART1_RTS, USART1_TX45PB6PB7 — вывод 46: I2C1_SCL, I2C1_SDA, TIM16_CH1, TIM17_CH1N, TIM1_CH4, TIM3_CH1, TIM3_CH4, USART1_RX, USART2_CTS, USART2_NSS46PB7PB8 — вывод 47: I2C1_SCL, TIM16_CH1, TIM3_CH1, USART2_CTS, USART2_NSS47PB8PB9 — вывод 48: I2C1_SDA, IR_OUT, TIM17_CH1, TIM3_CH2, USART2_CK, USART2_DE, USART2_RTS48PB9
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

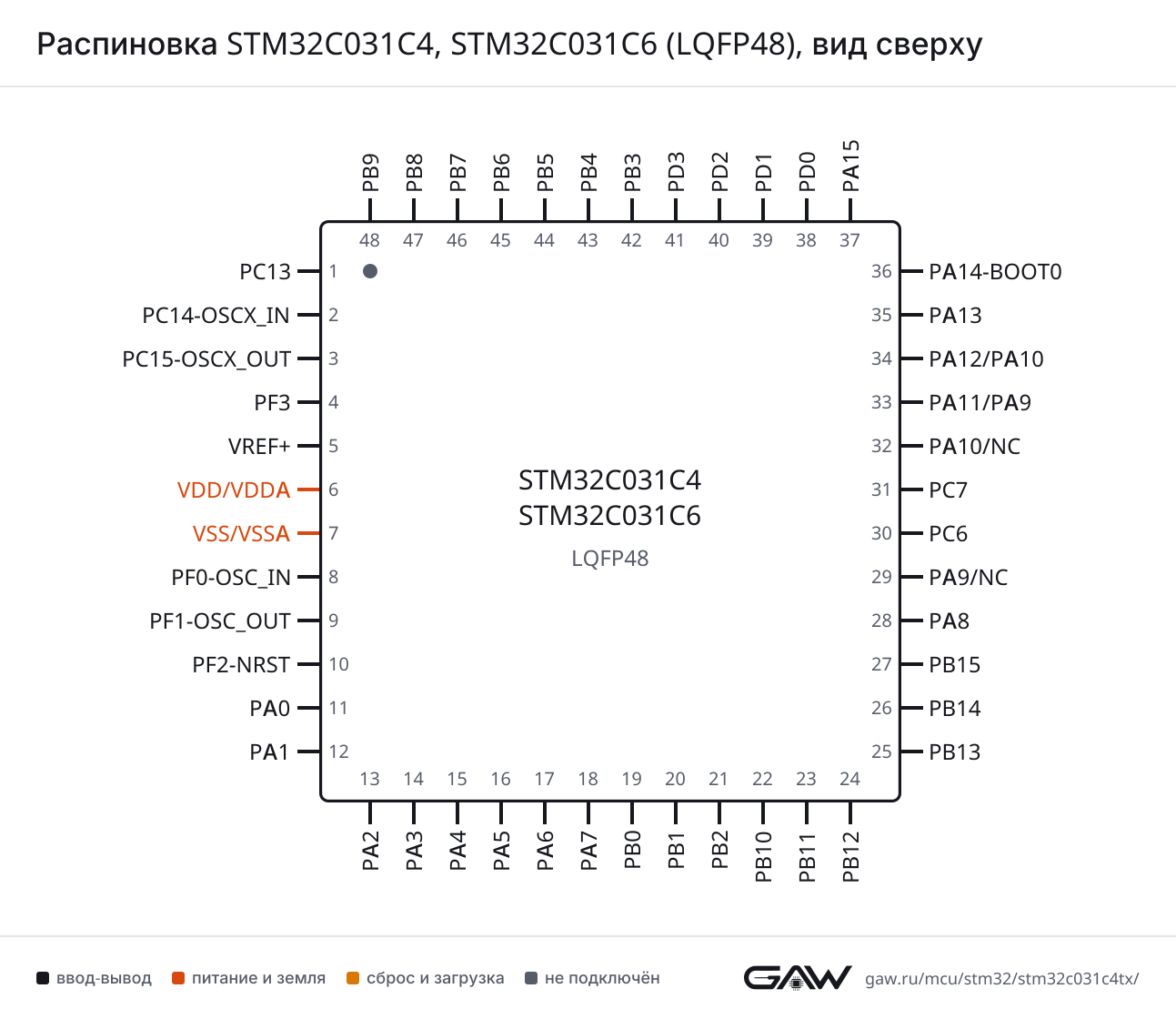

Распиновка STM32C031C4, STM32C031C6 (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1120 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (34, AF1), PA14-BOOT0 (36, AF12), PA15 (37, AF4), PB3 (42, AF4), PB6 (45, AF4)
CTSPA11 (33, AF1), PB4 (43, AF4), PB6 (45, AF5)
DEPA12 (34, AF1), PA14-BOOT0 (36, AF12), PA15 (37, AF4), PB3 (42, AF4), PB6 (45, AF4)
NSSPA11 (33, AF1), PB4 (43, AF4), PB6 (45, AF5)
RTSPA12 (34, AF1), PA14-BOOT0 (36, AF12), PA15 (37, AF4), PB3 (42, AF4), PB6 (45, AF4)
RXPA1 (12, AF4), PB2 (21, AF0), PA8 (28, AF14), PA10 (32, AF1), PA10 (34, AF1), PB7 (46, AF0)
TXPC14-OSCX_IN (2, AF0), PA0 (11, AF4), PA9 (29, AF1), PA9 (33, AF1), PB6 (45, AF0)
USART2CKPC14-OSCX_IN (2, AF9), PA1 (12, AF1), PB9 (48, AF1)
CTSPA0 (11, AF1), PD3 (41, AF0), PB7 (46, AF9), PB8 (47, AF1)
DEPC14-OSCX_IN (2, AF9), PA1 (12, AF1), PB9 (48, AF1)
NSSPA0 (11, AF1), PD3 (41, AF0), PB7 (46, AF9), PB8 (47, AF1)
RTSPC14-OSCX_IN (2, AF9), PA1 (12, AF1), PB9 (48, AF1)
RXPA3 (14, AF1), PA5 (16, AF1), PA13 (35, AF4), PA14-BOOT0 (36, AF9), PA15 (37, AF1)
TXPA2 (13, AF1), PA4 (15, AF1), PA8 (28, AF1), PA14-BOOT0 (36, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0), PB6 (45, AF9)
MOSIPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0), PB6 (45, AF8)
NSSPA4 (15, AF0), PB0 (19, AF0), PA8 (28, AF8), PA14-BOOT0 (36, AF8), PA15 (37, AF0)
SCKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0), PB6 (45, AF10)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (34, AF5)
I2S1CKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0), PB6 (45, AF10)
MCKPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0), PB6 (45, AF9)
SDPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0), PB6 (45, AF8)
WSPA4 (15, AF0), PB0 (19, AF0), PA8 (28, AF8), PA14-BOOT0 (36, AF8), PA15 (37, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (29, AF6), PA9 (33, AF6), PB6 (45, AF6), PB7 (46, AF14), PB8 (47, AF6)
SDAPC14-OSCX_IN (2, AF14), PA10 (32, AF6), PA10 (34, AF6), PB7 (46, AF6), PB9 (48, AF6)
SMBAPA1 (12, AF6), PB5 (44, AF6), PB6 (45, AF7)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (23), PA11 (33)
IN0PA0 (11)
IN1PA1 (12)
IN2PA2 (13)
IN3PA3 (14)
IN4PA4 (15)
IN5PA5 (16)
IN6PA6 (17)
IN7PA7 (18)
IN8PA8 (28)
IN11PA11 (33)
IN12PA12 (34)
IN13PA13 (35)
IN14PA14-BOOT0 (36)
IN17PB0 (19)
IN18PB1 (20)
IN19PB2 (21)
IN20PB10 (22)
IN21PB11 (23)
IN22PB12 (24)

TIM — таймер

БлокСигналВыводы
TIM1BKINPC13 (1, AF2), PA6 (17, AF2), PB12 (24, AF2)
BKIN2PC14-OSCX_IN (2, AF2), PB12 (24, AF1), PA11 (33, AF5)
CH1PA0 (11, AF5), PA5 (16, AF5), PA8 (28, AF2), PA14-BOOT0 (36, AF10), PA15 (37, AF2)
CH1NPA3 (14, AF2), PA7 (18, AF2), PB13 (25, AF2), PD2 (40, AF2)
CH2PA1 (12, AF5), PA9 (29, AF2), PA9 (33, AF2), PB3 (42, AF1), PB6 (45, AF11)
CH2NPA4 (15, AF2), PB0 (19, AF2), PB1 (20, AF5), PB14 (26, AF2), PA8 (28, AF9), PD3 (41, AF2)
CH3PA2 (13, AF5), PA10 (32, AF2), PA10 (34, AF2), PB6 (45, AF1)
CH3NPA5 (16, AF2), PB1 (20, AF2), PB15 (27, AF2), PA8 (28, AF10)
CH4PF2-NRST (10, AF1), PA3 (14, AF5), PA11 (33, AF2), PB7 (46, AF1)
ETRPC13 (1, AF1), PC14-OSCX_IN (2, AF1), PC15-OSCX_OUT (3, AF2), PA12 (34, AF2)
TIM3CH1PA6 (17, AF1), PC6 (30, AF1), PB4 (43, AF1), PB6 (45, AF12), PB7 (46, AF11), PB8 (47, AF3)
CH2PC14-OSCX_IN (2, AF11), PA7 (18, AF1), PC7 (31, AF1), PB3 (42, AF3), PB5 (44, AF1), PB6 (45, AF13), PB9 (48, AF3)
CH3PC15-OSCX_OUT (3, AF3), PB0 (19, AF1), PA8 (28, AF11), PB5 (44, AF3), PB6 (45, AF3)
CH4PB1 (20, AF1), PA8 (28, AF12), PB7 (46, AF3)
ETRPA2 (13, AF3), PA9 (29, AF3), PA9 (33, AF3), PA13 (35, AF3), PD2 (40, AF1)
TIM14CH1PF0-OSC_IN (8, AF2), PA4 (15, AF4), PA7 (18, AF4), PB1 (20, AF0), PA8 (28, AF13)
TIM16BKINPB5 (44, AF2), PB6 (45, AF14)
CH1PA0 (11, AF2), PA6 (17, AF5), PD0 (38, AF2), PB7 (46, AF10), PB8 (47, AF2)
CH1NPA2 (13, AF2), PB6 (45, AF2)
TIM17BKINPA10 (32, AF5), PA10 (34, AF5), PB4 (43, AF5), PB6 (45, AF15)
CH1PC14-OSCX_IN (2, AF10), PA1 (12, AF2), PA7 (18, AF5), PD1 (39, AF2), PB9 (48, AF2)
CH1NPA4 (15, AF5), PB7 (46, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (1)
OUT2PA4 (15)
REFINPB15 (27)
TSPC13 (1)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (36, AF0)
SWDIOPA13 (35, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (13)
MCOPF2-NRST (10, AF0), PA8 (28, AF0), PA9 (29, AF0), PA9 (33, AF0)
MCO_2PB2 (21, AF3), PA8 (28, AF15), PA10 (32, AF3), PA10 (34, AF3), PA14-BOOT0 (36, AF11), PA15 (37, AF3)
OSC_ENPC15-OSCX_OUT (3, AF1), PF1-OSC_OUT (9, AF0)
OSC_INPF0-OSC_IN (8)
OSC_OUTPF1-OSC_OUT (9)
OSC32_ENPC15-OSCX_OUT (3, AF0)
OSCX_INPC14-OSCX_IN (2)
OSCX_OUTPC15-OSCX_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (11)
PWR_WKUP2PC13 (1)
PWR_WKUP3PB6 (45)
PWR_WKUP4PA2 (13)
PWR_WKUP6PB5 (44)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC13ввод-выводPWR_WKUP2, RTC_OUT1, RTC_TS, TIM1_BKIN (AF2), TIM1_ETR (AF1)
2PC14-OSCX_INввод-выводI2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9)
3PC15-OSCX_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM1_ETR (AF2), TIM3_CH3 (AF3)
4PF3ввод-вывод—
5VREF+служебный—
6VDD/VDDAпитание—
7VSS/VSSAпитание—
8PF0-OSC_INввод-выводRCC_OSC_IN, TIM14_CH1 (AF2)
9PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
10PF2-NRSTввод-выводRCC_MCO (AF0), TIM1_CH4 (AF1)
11PA0ввод-выводADC1_IN0, PWR_WKUP1, TIM16_CH1 (AF2), TIM1_CH1 (AF5), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1)
12PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM17_CH1 (AF2), TIM1_CH2 (AF5), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
13PA2ввод-выводADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM3_ETR (AF3), USART2_TX (AF1)
14PA3ввод-выводADC1_IN3, TIM1_CH1N (AF2), TIM1_CH4 (AF5), USART2_RX (AF1)
15PA4ввод-выводADC1_IN4, I2S1_WS (AF0), RTC_OUT2, SPI1_NSS (AF0), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1)
16PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), USART2_RX (AF1)
17PA6ввод-выводADC1_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
18PA7ввод-выводADC1_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
19PB0ввод-выводADC1_IN17, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1)
20PB1ввод-выводADC1_IN18, TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
21PB2ввод-выводADC1_IN19, RCC_MCO_2 (AF3), USART1_RX (AF0)
22PB10ввод-выводADC1_IN20
23PB11ввод-выводADC1_EXTI11, ADC1_IN21
24PB12ввод-выводADC1_IN22, TIM1_BKIN (AF2), TIM1_BKIN2 (AF1)
25PB13ввод-выводTIM1_CH1N (AF2)
26PB14ввод-выводTIM1_CH2N (AF2)
27PB15ввод-выводRTC_REFIN, TIM1_CH3N (AF2)
28PA8ввод-выводADC1_IN8, I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
29PA9ввод-выводI2C1_SCL (AF6), RCC_MCO (AF0), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
29NCне подключён—
30PC6ввод-выводTIM3_CH1 (AF1)
31PC7ввод-выводTIM3_CH2 (AF1)
32PA10ввод-выводI2C1_SDA (AF6), RCC_MCO_2 (AF3), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
32NCне подключён—
33PA11ввод-выводADC1_EXTI11, ADC1_IN11, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
33PA9ввод-выводI2C1_SCL (AF6), RCC_MCO (AF0), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
34PA12ввод-выводADC1_IN12, I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
34PA10ввод-выводI2C1_SDA (AF6), RCC_MCO_2 (AF3), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
35PA13ввод-выводADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4)
36PA14-BOOT0ввод-выводADC1_IN14, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
37PA15ввод-выводI2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1)
38PD0ввод-выводTIM16_CH1 (AF2)
39PD1ввод-выводTIM17_CH1 (AF2)
40PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1)
41PD3ввод-выводTIM1_CH2N (AF2), USART2_CTS (AF0), USART2_NSS (AF0)
42PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
43PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
44PB5ввод-выводI2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
45PB6ввод-выводI2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM17_BKIN (AF15), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CK (AF4), USART1_CTS (AF5), USART1_DE (AF4), USART1_NSS (AF5), USART1_RTS (AF4), USART1_TX (AF0)
46PB7ввод-выводI2C1_SCL (AF14), I2C1_SDA (AF6), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9)
47PB8ввод-выводI2C1_SCL (AF6), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1)
48PB9ввод-выводI2C1_SDA (AF6), IR_OUT (AF0), TIM17_CH1 (AF2), TIM3_CH2 (AF3), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD/VDDA6—
VSS/VSSA7—
VREF+5верхнее опорное напряжение АЦП и ЦАП
NC29, 32не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32C031C(4-6)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32C031C4STM32C031C4Tx16 КБ12 КБ
STM32C031C6STM32C031C6Tx32 КБ12 КБ

Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: NUCLEO-C031C6, STM32C0316-DK.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32C051C6STM32C0x148 из 48выводы совпадают полностью
STM32C051C8STM32C0x148 из 48выводы совпадают полностью
STM32C071C8 (версия GP)STM32C0x148 из 48выводы совпадают полностью
STM32C071CB (версия GP)STM32C0x148 из 48выводы совпадают полностью
STM32C091CBSTM32C0x148 из 48выводы совпадают полностью
STM32C091CCSTM32C0x148 из 48выводы совпадают полностью
STM32C092CBSTM32C0x248 из 48выводы совпадают полностью
STM32C092CCSTM32C0x248 из 48выводы совпадают полностью
STM32G031C4, STM32G031C6, STM32G031C8STM32G0x147 из 484: PF3 → VBAT
STM32G041C6, STM32G041C8STM32G0x147 из 484: PF3 → VBAT
STM32G050C6STM32G0x0 Value line47 из 484: PF3 → VBAT
STM32G050C8STM32G0x0 Value line47 из 484: PF3 → VBAT

Частые вопросы

На каких выводах USART1 у STM32C031C4?

В корпусе LQFP48 сигнал USART1_TX выведен на PC14-OSCX_IN (вывод 2, AF0) или PA0 (вывод 11, AF4) или PA9 (вывод 29, AF1) или PA9 (вывод 33, AF1) или PB6 (вывод 45, AF0), USART1_RX — на PA1 (вывод 12, AF4) или PB2 (вывод 21, AF0) или PA8 (вывод 28, AF14) или PA10 (вывод 32, AF1) или PA10 (вывод 34, AF1) или PB7 (вывод 46, AF0).

Где у STM32C031C4 выводы SWD для программатора?

SWDIO — PA13 (вывод 35, AF0), SWCLK — PA14-BOOT0 (вывод 36, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C031C4?

I2C1_SCL — PA9 (вывод 29, AF6) или PA9 (вывод 33, AF6) или PB6 (вывод 45, AF6) или PB7 (вывод 46, AF14) или PB8 (вывод 47, AF6), I2C1_SDA — PC14-OSCX_IN (вывод 2, AF14) или PA10 (вывод 32, AF6) или PA10 (вывод 34, AF6) или PB7 (вывод 46, AF6) или PB9 (вывод 48, AF6).

Сколько выводов ввода-вывода у STM32C031C4 в корпусе LQFP48?

45 из 48. Ещё 2 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32C031C4 в корпусе LQFP48 на одном выводе несколько линий порта?

У корпуса LQFP48 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32C031C4 и STM32C031C6?

Объёмом памяти: STM32C031C4 — 16 КБ флеш-памяти и 12 КБ ОЗУ, STM32C031C6 — 32 КБ флеш-памяти и 12 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32C031C4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
