STM32C071FB в корпусе WLCSP19 (версия GP): распиновка

STM32C071FB — микроконтроллер STM32C0 на ядре Cortex-M0+: 128 КБ флеш-памяти и 24 КБ ОЗУ. Корпус WLCSP19 (версия GP) — 19 шариков, на 17 из них — 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
128 КБ
ОЗУ
24 КБ
Корпус
WLCSP19, 19 шариков
Линий ввода-вывода
25

Разводка этой страницы в даташите называется версией GP: у STM32C071FB есть корпуса в версиях GP и N, а в корпусе WLCSP19 выпускается только эта.

Схема корпуса WLCSP19

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32C071FB в корпусе WLCSP19, вид сверхуABCDEFGHJKL1234PA14-BOOT0 / PA15 — шарик A2: ADC1_IN14, DEBUG_SWCLK, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USART2_TX, I2S1_WS, RCC_MCO_2, SPI1_NSS, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_CK, USART1_DE, USART1_RTS, USART2_RX, USB_NOEPA14/PA15PC14-OSCX_IN — шарик A4: I2C1_SDA, IR_OUT, RCC_OSCX_IN, SPI2_NSS, TIM17_CH1, TIM1_BKIN2, TIM1_ETR, TIM3_CH2, USART1_TX, USART2_CK, USART2_DE, USART2_RTSPC14PA12 [PA10] / PA10 [PA12] — шарик B1: I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, RCC_MCO_2, SPI2_MOSI, TIM17_BKIN, TIM1_CH3, USART1_RXPA12/PA10PB3 / PB4 / PB5 / PB6 — шарик B3: I2C2_SCL, I2S1_CK, SPI1_SCK, TIM1_CH2, TIM2_CH2, TIM3_CH2, USART1_CK, USART1_DE, USART1_RTS, I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, USART1_CTS, USART1_NSS, I2C1_SMBA, I2S1_SD, PWR_WKUP6, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TIM3_CH3, I2C1_SCL, I2C1_SMBA, I2S1_CK, I2S1_MCK, I2S1_SD, PWR_WKUP3, SPI1_MISO, SPI1_MOSI, SPI1_SCK, SPI2_MISO, TIM16_BKIN, TIM16_CH1N, TIM17_BKIN, TIM1_CH2, TIM1_CH3, TIM3_CH1, TIM3_CH2, TIM3_CH3, USART1_CTS, USART1_NSS, USART1_TXPB3/PB4/PB5/PB6PA13 — шарик C2: ADC1_IN13, DEBUG_SWDIO, IR_OUT, TIM3_ETR, USART2_RX, USB_NOEPA13PC15-OSCX_OUT — шарик C4: RCC_OSC32_EN, RCC_OSCX_OUT, RCC_OSC_EN, TIM1_ETR, TIM3_CH3PC15PA11 [PA9] / PA9 [PA11] — шарик D1: ADC1_EXTI11, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, I2C1_SCL, I2C2_SCL, RCC_MCO, SPI2_MISO, TIM1_CH2, TIM3_ETR, USART1_TXPA11/PA9PB7 / PB8 — шарик D3: I2C1_SCL, I2C1_SDA, RTC_REFIN, SPI2_MOSI, TIM16_CH1, TIM17_CH1N, TIM1_CH4, TIM3_CH1, TIM3_CH4, USART1_RX, USART2_CTS, USART2_NSS, I2C1_SCL, SPI2_SCK, TIM16_CH1, TIM3_CH1, USART2_CTS, USART2_NSSPB7/PB8VDD/VDDA — шарик E4VDD/VDDAPA8 — шарик F1: ADC1_IN8, CRS_SYNC, I2S1_WS, RCC_MCO, RCC_MCO_2, SPI1_NSS, SPI2_MISO, SPI2_NSS, TIM14_CH1, TIM1_CH1, TIM1_CH2N, TIM1_CH3N, TIM3_CH3, TIM3_CH4, USART1_RX, USART2_TXPA8VSS/VSSA — шарик G4VSS/VSSAPA5 — шарик H1: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM1_CH1, TIM1_CH3N, TIM2_CH1, TIM2_ETR, USART2_RXPA5PA1 — шарик H3: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM17_CH1, TIM1_CH2, TIM2_CH2, USART1_RX, USART2_CK, USART2_DE, USART2_RTSPA1PA4 — шарик J2: ADC1_IN4, I2S1_WS, PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS, SPI2_MOSI, TIM14_CH1, TIM17_CH1N, TIM1_CH2N, USART2_TX, USB_NOEPA4PF2-NRST / PA0 — шарик J4: RCC_MCO, TIM1_CH4, ADC1_IN0, PWR_WKUP1, SPI2_SCK, TIM16_CH1, TIM1_CH1, TIM2_CH1, TIM2_ETR, USART1_TX, USART2_CTS, USART2_NSSPF2/PA0PA7 — шарик K1: ADC1_IN7, I2C2_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2PA7PA3 — шарик K3: ADC1_IN3, SPI2_MISO, TIM1_CH1N, TIM1_CH4, TIM2_CH4, USART2_RXPA3PA6 — шарик L2: ADC1_IN6, I2C2_SDA, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1PA6PA2 — шарик L4: ADC1_IN2, I2S1_SD, PWR_WKUP4, RCC_LSCO, SPI1_MOSI, TIM16_CH1N, TIM1_CH3, TIM2_CH3, TIM3_ETR, USART2_TXPA2WLCSP19, вид сверху: шарикивидны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

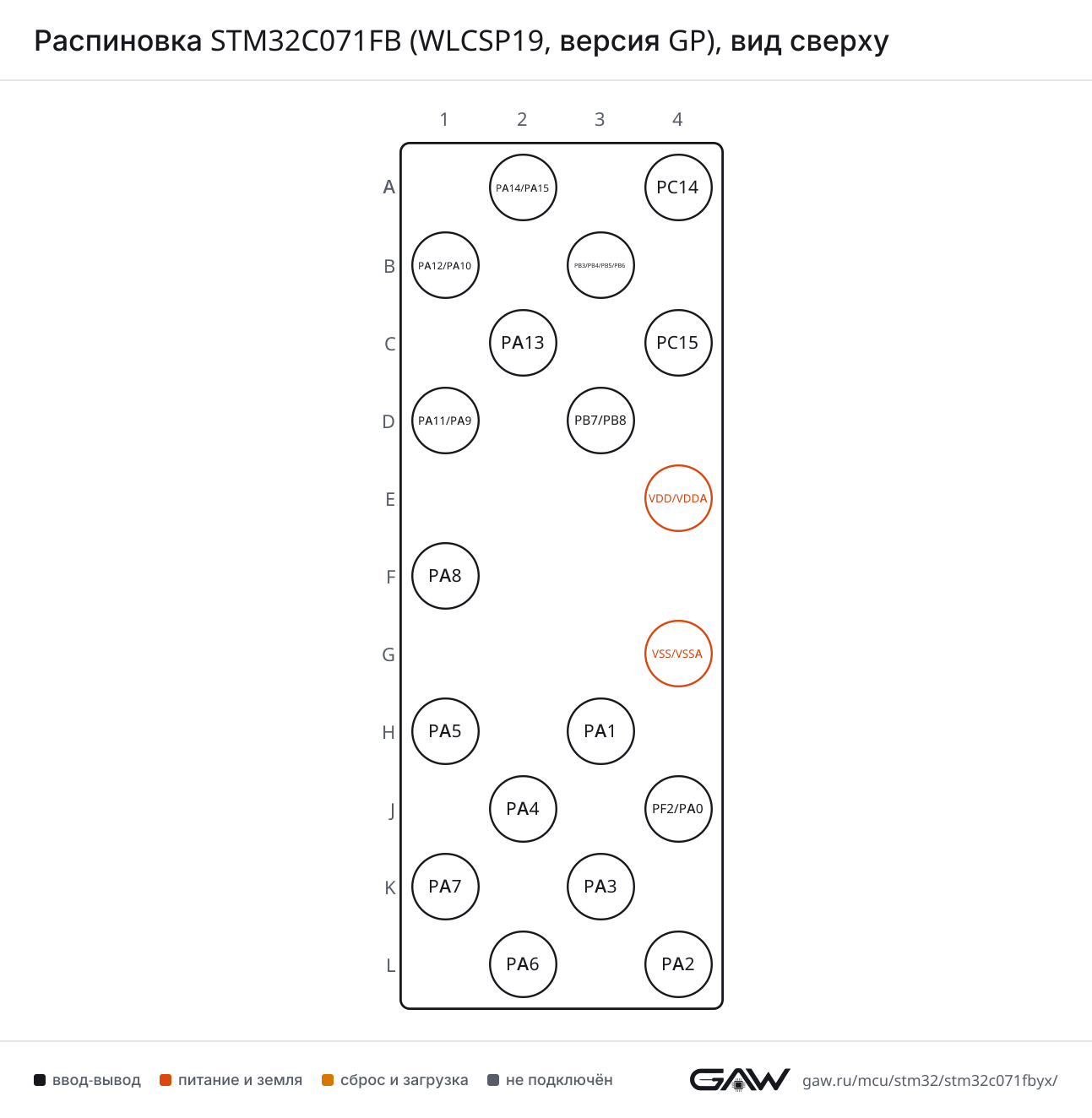

Распиновка STM32C071FB (WLCSP19, версия GP), вид сверхуРаспиновка WLCSP19 картинкой
PNG, 1293 × 1324 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA14-BOOT0 (A2, AF12), PA15 (A2, AF4), PA12 (B1, AF1), PB3 (B3, AF4)
CTSPB4 (B3, AF4), PB6 (B3, AF5), PA11 (D1, AF1)
DEPA14-BOOT0 (A2, AF12), PA15 (A2, AF4), PA12 (B1, AF1), PB3 (B3, AF4)
NSSPB4 (B3, AF4), PB6 (B3, AF5), PA11 (D1, AF1)
RTSPA14-BOOT0 (A2, AF12), PA15 (A2, AF4), PA12 (B1, AF1), PB3 (B3, AF4)
RXPA10 (B1, AF1), PB7 (D3, AF0), PA8 (F1, AF14), PA1 (H3, AF4)
TXPC14-OSCX_IN (A4, AF0), PB6 (B3, AF0), PA9 (D1, AF1), PA0 (J4, AF4)
USART2CKPC14-OSCX_IN (A4, AF9), PA1 (H3, AF1)
CTSPB7 (D3, AF9), PB8 (D3, AF1), PA0 (J4, AF1)
DEPC14-OSCX_IN (A4, AF9), PA1 (H3, AF1)
NSSPB7 (D3, AF9), PB8 (D3, AF1), PA0 (J4, AF1)
RTSPC14-OSCX_IN (A4, AF9), PA1 (H3, AF1)
RXPA14-BOOT0 (A2, AF9), PA15 (A2, AF1), PA13 (C2, AF4), PA5 (H1, AF1), PA3 (K3, AF1)
TXPA14-BOOT0 (A2, AF1), PA8 (F1, AF1), PA4 (J2, AF1), PA2 (L4, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B3, AF0), PB6 (B3, AF9), PA11 (D1, AF0), PA6 (L2, AF0)
MOSIPA12 (B1, AF0), PB5 (B3, AF0), PB6 (B3, AF8), PA7 (K1, AF0), PA2 (L4, AF0)
NSSPA14-BOOT0 (A2, AF8), PA15 (A2, AF0), PA8 (F1, AF8), PA4 (J2, AF0)
SCKPB3 (B3, AF0), PB6 (B3, AF10), PA5 (H1, AF0), PA1 (H3, AF0)
SPI2MISOPB6 (B3, AF4), PA9 (D1, AF4), PA8 (F1, AF6), PA3 (K3, AF0)
MOSIPA10 (B1, AF0), PB7 (D3, AF4), PA4 (J2, AF3)
NSSPC14-OSCX_IN (A4, AF12), PA8 (F1, AF3)
SCKPB8 (D3, AF4), PA0 (J4, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (B1, AF5)
I2S1CKPB3 (B3, AF0), PB6 (B3, AF10), PA5 (H1, AF0), PA1 (H3, AF0)
MCKPB4 (B3, AF0), PB6 (B3, AF9), PA11 (D1, AF0), PA6 (L2, AF0)
SDPA12 (B1, AF0), PB5 (B3, AF0), PB6 (B3, AF8), PA7 (K1, AF0), PA2 (L4, AF0)
WSPA14-BOOT0 (A2, AF8), PA15 (A2, AF0), PA8 (F1, AF8), PA4 (J2, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B3, AF6), PA9 (D1, AF6), PB7 (D3, AF14), PB8 (D3, AF6)
SDAPC14-OSCX_IN (A4, AF14), PA10 (B1, AF6), PB7 (D3, AF6)
SMBAPB5 (B3, AF6), PB6 (B3, AF7), PA1 (H3, AF6)
I2C2SCLPB3 (B3, AF5), PA11 (D1, AF6), PA9 (D1, AF8), PA7 (K1, AF6)
SDAPA12 (B1, AF6), PA10 (B1, AF8), PB4 (B3, AF6), PA6 (L2, AF6)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (D1)
DPPA12 (B1)
NOEPA15 (A2, AF6), PA13 (C2, AF2), PA4 (J2, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (D1)
IN0PA0 (J4)
IN1PA1 (H3)
IN2PA2 (L4)
IN3PA3 (K3)
IN4PA4 (J2)
IN5PA5 (H1)
IN6PA6 (L2)
IN7PA7 (K1)
IN8PA8 (F1)
IN13PA13 (C2)
IN14PA14-BOOT0 (A2)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L2, AF2)
BKIN2PC14-OSCX_IN (A4, AF2), PA11 (D1, AF5)
CH1PA14-BOOT0 (A2, AF10), PA15 (A2, AF2), PA8 (F1, AF2), PA5 (H1, AF5), PA0 (J4, AF5)
CH1NPA7 (K1, AF2), PA3 (K3, AF2)
CH2PB3 (B3, AF1), PB6 (B3, AF11), PA9 (D1, AF2), PA1 (H3, AF5)
CH2NPA8 (F1, AF9), PA4 (J2, AF2)
CH3PA10 (B1, AF2), PB6 (B3, AF1), PA2 (L4, AF5)
CH3NPA8 (F1, AF10), PA5 (H1, AF2)
CH4PA11 (D1, AF2), PB7 (D3, AF1), PF2-NRST (J4, AF1), PA3 (K3, AF5)
ETRPC14-OSCX_IN (A4, AF1), PA12 (B1, AF2), PC15-OSCX_OUT (C4, AF2)
TIM2CH1PA15 (A2, AF5), PA5 (H1, AF3), PA0 (J4, AF3)
CH2PB3 (B3, AF6), PA1 (H3, AF3)
CH3PA2 (L4, AF6)
CH4PA3 (K3, AF3)
ETRPA15 (A2, AF5), PA5 (H1, AF3), PA0 (J4, AF3)
TIM3CH1PB4 (B3, AF1), PB6 (B3, AF12), PB7 (D3, AF11), PB8 (D3, AF3), PA6 (L2, AF1)
CH2PC14-OSCX_IN (A4, AF11), PB3 (B3, AF3), PB5 (B3, AF1), PB6 (B3, AF13), PA7 (K1, AF1)
CH3PB5 (B3, AF3), PB6 (B3, AF3), PC15-OSCX_OUT (C4, AF3), PA8 (F1, AF11)
CH4PB7 (D3, AF3), PA8 (F1, AF12)
ETRPA13 (C2, AF3), PA9 (D1, AF3), PA2 (L4, AF3)
TIM14CH1PA8 (F1, AF13), PA4 (J2, AF4), PA7 (K1, AF4)
TIM16BKINPB5 (B3, AF2), PB6 (B3, AF14)
CH1PB7 (D3, AF10), PB8 (D3, AF2), PA0 (J4, AF2), PA6 (L2, AF5)
CH1NPB6 (B3, AF2), PA2 (L4, AF2)
TIM17BKINPA10 (B1, AF5), PB4 (B3, AF5), PB6 (B3, AF15)
CH1PC14-OSCX_IN (A4, AF10), PA1 (H3, AF2), PA7 (K1, AF5)
CH1NPB7 (D3, AF2), PA4 (J2, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PA4 (J2)
REFINPB7 (D3)
TSPA4 (J2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (A2, AF0)
SWDIOPA13 (C2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (L4)
MCOPA9 (D1, AF0), PA8 (F1, AF0), PF2-NRST (J4, AF0)
MCO_2PA14-BOOT0 (A2, AF11), PA15 (A2, AF3), PA10 (B1, AF3), PA8 (F1, AF15)
OSC_ENPC15-OSCX_OUT (C4, AF1)
OSC32_ENPC15-OSCX_OUT (C4, AF0)
OSCX_INPC14-OSCX_IN (A4)
OSCX_OUTPC15-OSCX_OUT (C4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (J4)
PWR_WKUP2PA4 (J2)
PWR_WKUP3PB6 (B3)
PWR_WKUP4PA2 (L4)
PWR_WKUP6PB5 (B3)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 19 шариков корпуса WLCSP19 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик D1 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: шарик A2 — PA14-BOOT0 и PA15; шарик B3 — PB3, PB4, PB5 и PB6; шарик D3 — PB7 и PB8; шарик J4 — PF2-NRST и PA0. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

ШарикИмяТипФункции
A2PA14-BOOT0ввод-выводADC1_IN14, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
A2PA15ввод-выводI2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USB_NOE (AF6)
A4PC14-OSCX_INввод-выводI2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9)
B1PA12ввод-выводI2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
B1PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
B3PB3ввод-выводI2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
B3PB4ввод-выводI2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
B3PB5ввод-выводI2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
B3PB6ввод-выводI2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM17_BKIN (AF15), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0)
C2PA13ввод-выводADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4), USB_NOE (AF2)
C4PC15-OSCX_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM1_ETR (AF2), TIM3_CH3 (AF3)
D1PA11ввод-выводADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
D1PA9ввод-выводI2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
D3PB7ввод-выводI2C1_SCL (AF14), I2C1_SDA (AF6), RTC_REFIN, SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9)
D3PB8ввод-выводI2C1_SCL (AF6), SPI2_SCK (AF4), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1)
E4VDD/VDDAпитание—
F1PA8ввод-выводADC1_IN8, CRS_SYNC (AF4), I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
G4VSS/VSSAпитание—
H1PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1)
H3PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
J2PA4ввод-выводADC1_IN4, I2S1_WS (AF0), PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1), USB_NOE (AF6)
J4PF2-NRSTввод-выводRCC_MCO (AF0), TIM1_CH4 (AF1)
J4PA0ввод-выводADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1)
K1PA7ввод-выводADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
K3PA3ввод-выводADC1_IN3, SPI2_MISO (AF0), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1)
L2PA6ввод-выводADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
L4PA2ввод-выводADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDD/VDDAE4—
VSS/VSSAG4—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32C071FBYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32C071FBSTM32C071FBYx128 КБ24 КБ

Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP19, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32C071FB?

В корпусе WLCSP19 сигнал USART1_TX выведен на PC14-OSCX_IN (шарик A4, AF0) или PB6 (шарик B3, AF0) или PA9 (шарик D1, AF1) или PA0 (шарик J4, AF4), USART1_RX — на PA10 (шарик B1, AF1) или PB7 (шарик D3, AF0) или PA8 (шарик F1, AF14) или PA1 (шарик H3, AF4).

Где у STM32C071FB выводы SWD для программатора?

SWDIO — PA13 (шарик C2, AF0), SWCLK — PA14-BOOT0 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C071FB?

I2C1_SCL — PB6 (шарик B3, AF6) или PA9 (шарик D1, AF6) или PB7 (шарик D3, AF14) или PB8 (шарик D3, AF6), I2C1_SDA — PC14-OSCX_IN (шарик A4, AF14) или PA10 (шарик B1, AF6) или PB7 (шарик D3, AF6).

Сколько выводов ввода-вывода у STM32C071FB в корпусе WLCSP19?

25 линий ввода-вывода на 17 выводах из 19: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32C071FB в корпусе WLCSP19 на одном выводе несколько линий порта?

У корпуса WLCSP19 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик D1 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: шарик A2 — PA14-BOOT0 и PA15; шарик B3 — PB3, PB4, PB5 и PB6; шарик D3 — PB7 и PB8; шарик J4 — PF2-NRST и PA0. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
