STM32C091EC в корпусе WLCSP24: распиновка

STM32C091EC — микроконтроллер STM32C0 на ядре Cortex-M0+: 256 КБ флеш-памяти и 36 КБ ОЗУ. Корпус WLCSP24 — 24 шарика, на 22 из них — 28 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 10 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Флеш-память: 256 КБ
ОЗУ: 36 КБ
Корпус: WLCSP24, 24 шарика
Линий ввода-вывода: 28

Схема корпуса WLCSP24

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

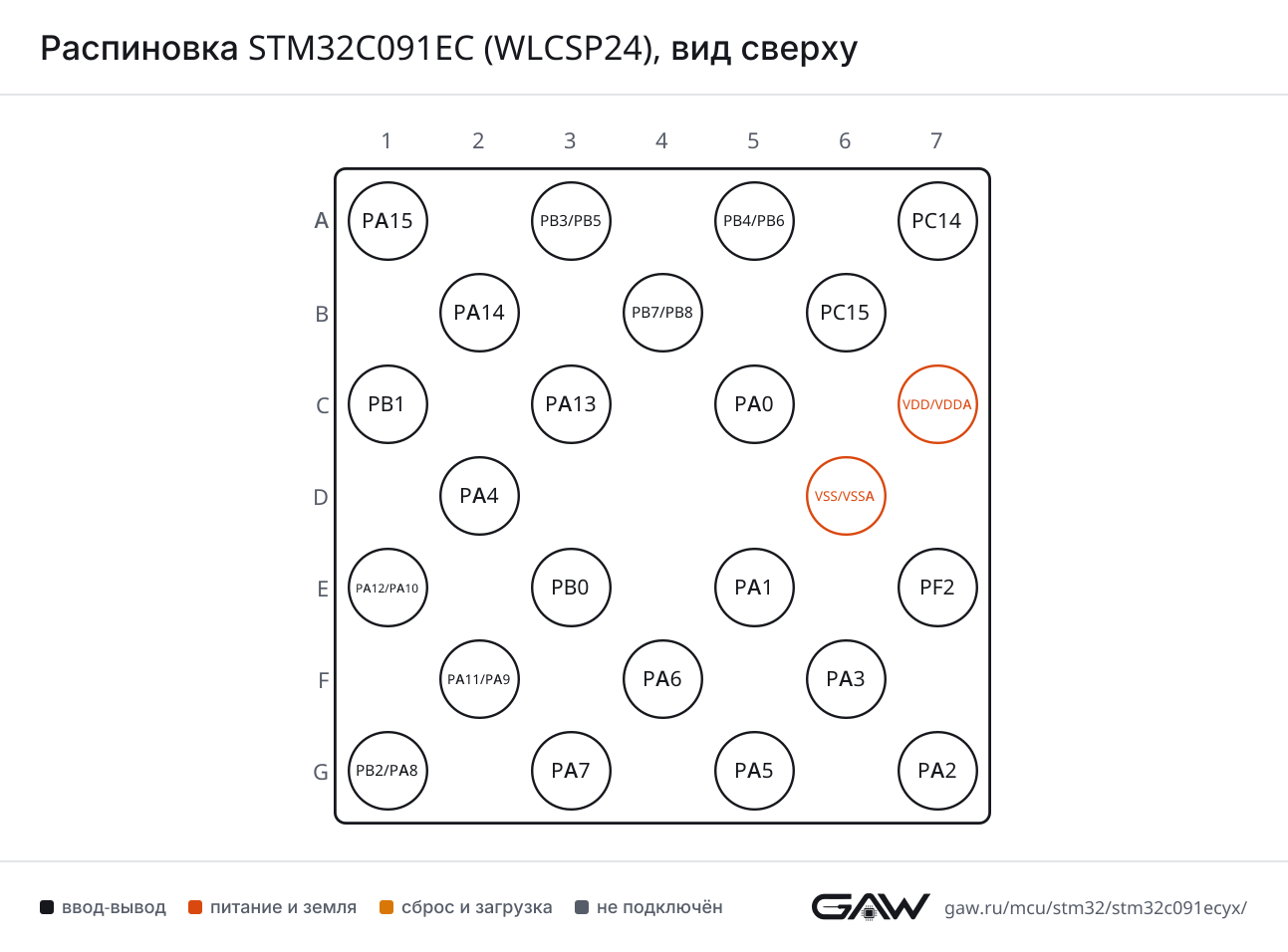

Распиновка WLCSP24 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PA15 (A1, AF4), PB3 (A3, AF4), PA14-BOOT0 (B2, AF12), PA12 (E1, AF1)
	CTS	PB4 (A5, AF4), PB6 (A5, AF5), PA11 (F2, AF1)
	DE	PA15 (A1, AF4), PB3 (A3, AF4), PA14-BOOT0 (B2, AF12), PA12 (E1, AF1)
	NSS	PB4 (A5, AF4), PB6 (A5, AF5), PA11 (F2, AF1)
	RTS	PA15 (A1, AF4), PB3 (A3, AF4), PA14-BOOT0 (B2, AF12), PA12 (E1, AF1)
	RX	PB7 (B4, AF0), PA10 (E1, AF1), PA1 (E5, AF4), PB2 (G1, AF0), PA8 (G1, AF14)
	TX	PB6 (A5, AF0), PC14-OSCX_IN (A7, AF0), PA0 (C5, AF4), PA9 (F2, AF1)
USART2	CK	PC14-OSCX_IN (A7, AF9), PA1 (E5, AF1)
	CTS	PB7 (B4, AF9), PB8 (B4, AF1), PA0 (C5, AF1)
	DE	PC14-OSCX_IN (A7, AF9), PA1 (E5, AF1)
	NSS	PB7 (B4, AF9), PB8 (B4, AF1), PA0 (C5, AF1)
	RTS	PC14-OSCX_IN (A7, AF9), PA1 (E5, AF1)
	RX	PA15 (A1, AF1), PA14-BOOT0 (B2, AF9), PA13 (C3, AF4), PA3 (F6, AF1), PA5 (G5, AF1)
	TX	PA14-BOOT0 (B2, AF1), PA4 (D2, AF1), PA8 (G1, AF1), PA2 (G7, AF1)
USART3	CK	PA15 (A1, AF8), PB1 (C1, AF4)
	CTS	PA6 (F4, AF4)
	DE	PA15 (A1, AF8), PB1 (C1, AF4)
	NSS	PA6 (F4, AF4)
	RTS	PA15 (A1, AF8), PB1 (C1, AF4)
	RX	PB0 (E3, AF4)
	TX	PC14-OSCX_IN (A7, AF7), PB8 (B4, AF0), PB2 (G1, AF5), PA5 (G5, AF4)
USART4	CK	PA15 (A1, AF6)
	CTS	PB7 (B4, AF5)
	DE	PA15 (A1, AF6)
	NSS	PB7 (B4, AF5)
	RTS	PA15 (A1, AF6)
	RX	PA1 (E5, AF9)
	TX	PA0 (C5, AF9)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PB4 (A5, AF0), PB6 (A5, AF9), PA11 (F2, AF0), PA6 (F4, AF0)
	MOSI	PB5 (A3, AF0), PB6 (A5, AF8), PA12 (E1, AF0), PA7 (G3, AF0), PA2 (G7, AF0)
	NSS	PA15 (A1, AF0), PA14-BOOT0 (B2, AF8), PA4 (D2, AF0), PB0 (E3, AF0), PA8 (G1, AF8)
	SCK	PB3 (A3, AF0), PB6 (A5, AF10), PA1 (E5, AF0), PA5 (G5, AF0)
SPI2	MISO	PB6 (A5, AF4), PA9 (F2, AF4), PA3 (F6, AF0), PB2 (G1, AF4), PA8 (G1, AF6)
	MOSI	PB7 (B4, AF4), PA4 (D2, AF3), PA10 (E1, AF0)
	NSS	PC14-OSCX_IN (A7, AF12), PA8 (G1, AF3)
	SCK	PB8 (B4, AF4), PA0 (C5, AF0)

I²S — цифровой аудиоинтерфейс

Блок	Сигнал	Выводы
I2S	CKIN	PA12 (E1, AF5)
I2S1	CK	PB3 (A3, AF0), PB6 (A5, AF10), PA1 (E5, AF0), PA5 (G5, AF0)
	MCK	PB4 (A5, AF0), PB6 (A5, AF9), PA11 (F2, AF0), PA6 (F4, AF0)
	SD	PB5 (A3, AF0), PB6 (A5, AF8), PA12 (E1, AF0), PA7 (G3, AF0), PA2 (G7, AF0)
	WS	PA15 (A1, AF0), PA14-BOOT0 (B2, AF8), PA4 (D2, AF0), PB0 (E3, AF0), PA8 (G1, AF8)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB6 (A5, AF6), PB7 (B4, AF14), PB8 (B4, AF6), PA9 (F2, AF6)
	SDA	PC14-OSCX_IN (A7, AF14), PB7 (B4, AF6), PA10 (E1, AF6)
	SMBA	PB5 (A3, AF6), PB6 (A5, AF7), PA1 (E5, AF6)
I2C2	SCL	PB3 (A3, AF5), PA11 (F2, AF6), PA9 (F2, AF8), PA7 (G3, AF6)
	SDA	PB4 (A5, AF6), PA12 (E1, AF6), PA10 (E1, AF8), PA6 (F4, AF6)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PA11 (F2)
	IN0	PA0 (C5)
	IN1	PA1 (E5)
	IN2	PA2 (G7)
	IN3	PA3 (F6)
	IN4	PA4 (D2)
	IN5	PA5 (G5)
	IN6	PA6 (F4)
	IN7	PA7 (G3)
	IN8	PA8 (G1)
	IN13	PA13 (C3)
	IN14	PA14-BOOT0 (B2)
	IN17	PB0 (E3)
	IN18	PB1 (C1)
	IN19	PB2 (G1)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BKIN	PA6 (F4, AF2)
	BKIN2	PC14-OSCX_IN (A7, AF2), PA11 (F2, AF5)
	CH1	PA15 (A1, AF2), PA14-BOOT0 (B2, AF10), PA0 (C5, AF5), PA8 (G1, AF2), PA5 (G5, AF5)
	CH1N	PA3 (F6, AF2), PA7 (G3, AF2)
	CH2	PB3 (A3, AF1), PB6 (A5, AF11), PA1 (E5, AF5), PA9 (F2, AF2)
	CH2N	PB1 (C1, AF5), PA4 (D2, AF2), PB0 (E3, AF2), PA8 (G1, AF9)
	CH3	PB6 (A5, AF1), PA10 (E1, AF2), PA2 (G7, AF5)
	CH3N	PB1 (C1, AF2), PA8 (G1, AF10), PA5 (G5, AF2)
	CH4	PB7 (B4, AF1), PF2-NRST (E7, AF1), PA11 (F2, AF2), PA3 (F6, AF5)
	ETR	PC14-OSCX_IN (A7, AF1), PC15-OSCX_OUT (B6, AF2), PA12 (E1, AF2)
TIM2	CH1	PA15 (A1, AF5), PA0 (C5, AF3), PA5 (G5, AF3)
	CH2	PB3 (A3, AF6), PA1 (E5, AF3)
	CH3	PA2 (G7, AF6)
	CH4	PA3 (F6, AF3)
	ETR	PA15 (A1, AF5), PA0 (C5, AF3), PA5 (G5, AF3)
TIM3	CH1	PB4 (A5, AF1), PB6 (A5, AF12), PB7 (B4, AF11), PB8 (B4, AF3), PA6 (F4, AF1)
	CH2	PB3 (A3, AF3), PB5 (A3, AF1), PB6 (A5, AF13), PC14-OSCX_IN (A7, AF11), PA7 (G3, AF1)
	CH3	PB5 (A3, AF3), PB6 (A5, AF3), PC15-OSCX_OUT (B6, AF3), PB0 (E3, AF1), PA8 (G1, AF11)
	CH4	PB7 (B4, AF3), PB1 (C1, AF1), PA8 (G1, AF12)
	ETR	PA13 (C3, AF3), PA9 (F2, AF3), PA2 (G7, AF3)
TIM14	CH1	PB1 (C1, AF0), PA4 (D2, AF4), PA8 (G1, AF13), PA7 (G3, AF4)
TIM15	BKIN	PB8 (B4, AF5), PC15-OSCX_OUT (B6, AF4), PA9 (F2, AF5)
	CH1	PA2 (G7, AF8)
	CH1N	PA1 (E5, AF8)
	CH2	PA3 (F6, AF8)
TIM16	BKIN	PB5 (A3, AF2), PB6 (A5, AF14)
	CH1	PB7 (B4, AF10), PB8 (B4, AF2), PA0 (C5, AF2), PA6 (F4, AF5)
	CH1N	PB6 (A5, AF2), PA2 (G7, AF2)
TIM17	BKIN	PB4 (A5, AF5), PA10 (E1, AF5)
	CH1	PC14-OSCX_IN (A7, AF10), PA1 (E5, AF2), PA7 (G3, AF5)
	CH1N	PB7 (B4, AF2), PA4 (D2, AF5)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT1	PA4 (D2)
	REFIN	PB7 (B4)
	TS	PA4 (D2)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14-BOOT0 (B2, AF0)
	SWDIO	PA13 (C3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	LSCO	PA2 (G7)
	MCO	PF2-NRST (E7, AF0), PA9 (F2, AF0), PA8 (G1, AF0)
	MCO_2	PA15 (A1, AF3), PA14-BOOT0 (B2, AF11), PA10 (E1, AF3), PB2 (G1, AF3), PA8 (G1, AF15)
	OSC_EN	PC15-OSCX_OUT (B6, AF1)
	OSC32_EN	PC15-OSCX_OUT (B6, AF0)
	OSCX_IN	PC14-OSCX_IN (A7)
	OSCX_OUT	PC15-OSCX_OUT (B6)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	PWR_WKUP1	PA0 (C5)
	PWR_WKUP2	PA4 (D2)
	PWR_WKUP3	PB6 (A5)
	PWR_WKUP4	PA2 (G7)
	PWR_WKUP6	PB5 (A3)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 24 шарика корпуса WLCSP24 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик E1 — PA12 или PA10; шарик F2 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: шарик A3 — PB3 и PB5; шарик A5 — PB4 и PB6; шарик B4 — PB7 и PB8; шарик G1 — PB2 и PA8. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Шарик	Имя	Тип	Функции
A1	PA15	ввод-вывод	I2S1_WS (AF0), RCC_MCO_2 (AF3), SPI1_NSS (AF0), TIM1_CH1 (AF2), TIM2_CH1 (AF5), TIM2_ETR (AF5), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4), USART2_RX (AF1), USART3_CK (AF8), USART3_DE (AF8), USART3_RTS (AF8), USART4_CK (AF6), USART4_DE (AF6), USART4_RTS (AF6)
A3	PB3	ввод-вывод	I2C2_SCL (AF5), I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF6), TIM3_CH2 (AF3), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
A3	PB5	ввод-вывод	I2C1_SMBA (AF6), I2S1_SD (AF0), PWR_WKUP6, SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1), TIM3_CH3 (AF3)
A5	PB4	ввод-вывод	I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
A5	PB6	ввод-вывод	I2C1_SCL (AF6), I2C1_SMBA (AF7), I2S1_CK (AF10), I2S1_MCK (AF9), I2S1_SD (AF8), PWR_WKUP3, SPI1_MISO (AF9), SPI1_MOSI (AF8), SPI1_SCK (AF10), SPI2_MISO (AF4), TIM16_BKIN (AF14), TIM16_CH1N (AF2), TIM1_CH2 (AF11), TIM1_CH3 (AF1), TIM3_CH1 (AF12), TIM3_CH2 (AF13), TIM3_CH3 (AF3), USART1_CTS (AF5), USART1_NSS (AF5), USART1_TX (AF0)
A7	PC14-OSCX_IN	ввод-вывод	I2C1_SDA (AF14), IR_OUT (AF8), RCC_OSCX_IN, SPI2_NSS (AF12), TIM17_CH1 (AF10), TIM1_BKIN2 (AF2), TIM1_ETR (AF1), TIM3_CH2 (AF11), USART1_TX (AF0), USART2_CK (AF9), USART2_DE (AF9), USART2_RTS (AF9), USART3_TX (AF7)
B2	PA14-BOOT0	ввод-вывод	ADC1_IN14, BOOT0, DEBUG_SWCLK (AF0), I2S1_WS (AF8), RCC_MCO_2 (AF11), SPI1_NSS (AF8), TIM1_CH1 (AF10), USART1_CK (AF12), USART1_DE (AF12), USART1_RTS (AF12), USART2_RX (AF9), USART2_TX (AF1)
B4	PB7	ввод-вывод	I2C1_SCL (AF14), I2C1_SDA (AF6), RTC_REFIN, SPI2_MOSI (AF4), TIM16_CH1 (AF10), TIM17_CH1N (AF2), TIM1_CH4 (AF1), TIM3_CH1 (AF11), TIM3_CH4 (AF3), USART1_RX (AF0), USART2_CTS (AF9), USART2_NSS (AF9), USART4_CTS (AF5), USART4_NSS (AF5)
B4	PB8	ввод-вывод	I2C1_SCL (AF6), SPI2_SCK (AF4), TIM15_BKIN (AF5), TIM16_CH1 (AF2), TIM3_CH1 (AF3), USART2_CTS (AF1), USART2_NSS (AF1), USART3_TX (AF0)
B6	PC15-OSCX_OUT	ввод-вывод	RCC_OSC32_EN (AF0), RCC_OSCX_OUT, RCC_OSC_EN (AF1), TIM15_BKIN (AF4), TIM1_ETR (AF2), TIM3_CH3 (AF3)
C1	PB1	ввод-вывод	ADC1_IN18, TIM14_CH1 (AF0), TIM1_CH2N (AF5), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
C3	PA13	ввод-вывод	ADC1_IN13, DEBUG_SWDIO (AF0), IR_OUT (AF1), TIM3_ETR (AF3), USART2_RX (AF4)
C5	PA0	ввод-вывод	ADC1_IN0, PWR_WKUP1, SPI2_SCK (AF0), TIM16_CH1 (AF2), TIM1_CH1 (AF5), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART1_TX (AF4), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF9)
C7	VDD/VDDA	питание	—
D2	PA4	ввод-вывод	ADC1_IN4, I2S1_WS (AF0), PWR_WKUP2, RTC_OUT1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF3), TIM14_CH1 (AF4), TIM17_CH1N (AF5), TIM1_CH2N (AF2), USART2_TX (AF1)
D6	VSS/VSSA	питание	—
E1	PA12	ввод-вывод	I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
E1	PA10	ввод-вывод	I2C1_SDA (AF6), I2C2_SDA (AF8), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BKIN (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
E3	PB0	ввод-вывод	ADC1_IN17, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4)
E5	PA1	ввод-вывод	ADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF8), TIM17_CH1 (AF2), TIM1_CH2 (AF5), TIM2_CH2 (AF3), USART1_RX (AF4), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF9)
E7	PF2-NRST	ввод-вывод	RCC_MCO (AF0), TIM1_CH4 (AF1)
F2	PA11	ввод-вывод	ADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BKIN2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
F2	PA9	ввод-вывод	I2C1_SCL (AF6), I2C2_SCL (AF8), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BKIN (AF5), TIM1_CH2 (AF2), TIM3_ETR (AF3), USART1_TX (AF1)
F4	PA6	ввод-вывод	ADC1_IN6, I2C2_SDA (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
F6	PA3	ввод-вывод	ADC1_IN3, SPI2_MISO (AF0), TIM15_CH2 (AF8), TIM1_CH1N (AF2), TIM1_CH4 (AF5), TIM2_CH4 (AF3), USART2_RX (AF1)
G1	PB2	ввод-вывод	ADC1_IN19, RCC_MCO_2 (AF3), SPI2_MISO (AF4), USART1_RX (AF0), USART3_TX (AF5)
G1	PA8	ввод-вывод	ADC1_IN8, I2S1_WS (AF8), RCC_MCO (AF0), RCC_MCO_2 (AF15), SPI1_NSS (AF8), SPI2_MISO (AF6), SPI2_NSS (AF3), TIM14_CH1 (AF13), TIM1_CH1 (AF2), TIM1_CH2N (AF9), TIM1_CH3N (AF10), TIM3_CH3 (AF11), TIM3_CH4 (AF12), USART1_RX (AF14), USART2_TX (AF1)
G3	PA7	ввод-вывод	ADC1_IN7, I2C2_SCL (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
G5	PA5	ввод-вывод	ADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH1 (AF5), TIM1_CH3N (AF2), TIM2_CH1 (AF3), TIM2_ETR (AF3), USART2_RX (AF1), USART3_TX (AF4)
G7	PA2	ввод-вывод	ADC1_IN2, I2S1_SD (AF0), PWR_WKUP4, RCC_LSCO, SPI1_MOSI (AF0), TIM15_CH1 (AF8), TIM16_CH1N (AF2), TIM1_CH3 (AF5), TIM2_CH3 (AF6), TIM3_ETR (AF3), USART2_TX (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Шарики	Назначение
VDD/VDDA	C7	—
VSS/VSSA	D6	—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32C091ECYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32C091EC	STM32C091ECYx	256 КБ	36 КБ

Линейка STM32C0x1, семейство STM32C0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32C092EC	STM32C0x2	24 из 24	выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32C091EC?

В корпусе WLCSP24 сигнал USART1_TX выведен на PB6 (шарик A5, AF0) или PC14-OSCX_IN (шарик A7, AF0) или PA0 (шарик C5, AF4) или PA9 (шарик F2, AF1), USART1_RX — на PB7 (шарик B4, AF0) или PA10 (шарик E1, AF1) или PA1 (шарик E5, AF4) или PB2 (шарик G1, AF0) или PA8 (шарик G1, AF14).

Где у STM32C091EC выводы SWD для программатора?

SWDIO — PA13 (шарик C3, AF0), SWCLK — PA14-BOOT0 (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32C091EC?

I2C1_SCL — PB6 (шарик A5, AF6) или PB7 (шарик B4, AF14) или PB8 (шарик B4, AF6) или PA9 (шарик F2, AF6), I2C1_SDA — PC14-OSCX_IN (шарик A7, AF14) или PB7 (шарик B4, AF6) или PA10 (шарик E1, AF6).

Сколько выводов ввода-вывода у STM32C091EC в корпусе WLCSP24?

28 линий ввода-вывода на 22 выводах из 24: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32C091EC в корпусе WLCSP24 на одном выводе несколько линий порта?

У корпуса WLCSP24 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик E1 — PA12 или PA10; шарик F2 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: шарик A3 — PB3 и PB5; шарик A5 — PB4 и PB6; шарик B4 — PB7 и PB8; шарик G1 — PB2 и PA8. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.
