STM32F048C6 в корпусе UFQFPN48: распиновка
STM32F048C6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0
- Частота ядра
- до 48 МГц
- Флеш-память
- 32 КБ
- ОЗУ
- 6 КБ
- Корпус
- UFQFPN48, 48 выводов
- Линий ввода-вывода
- 37
- Напряжение питания
- 1,65…1,95 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

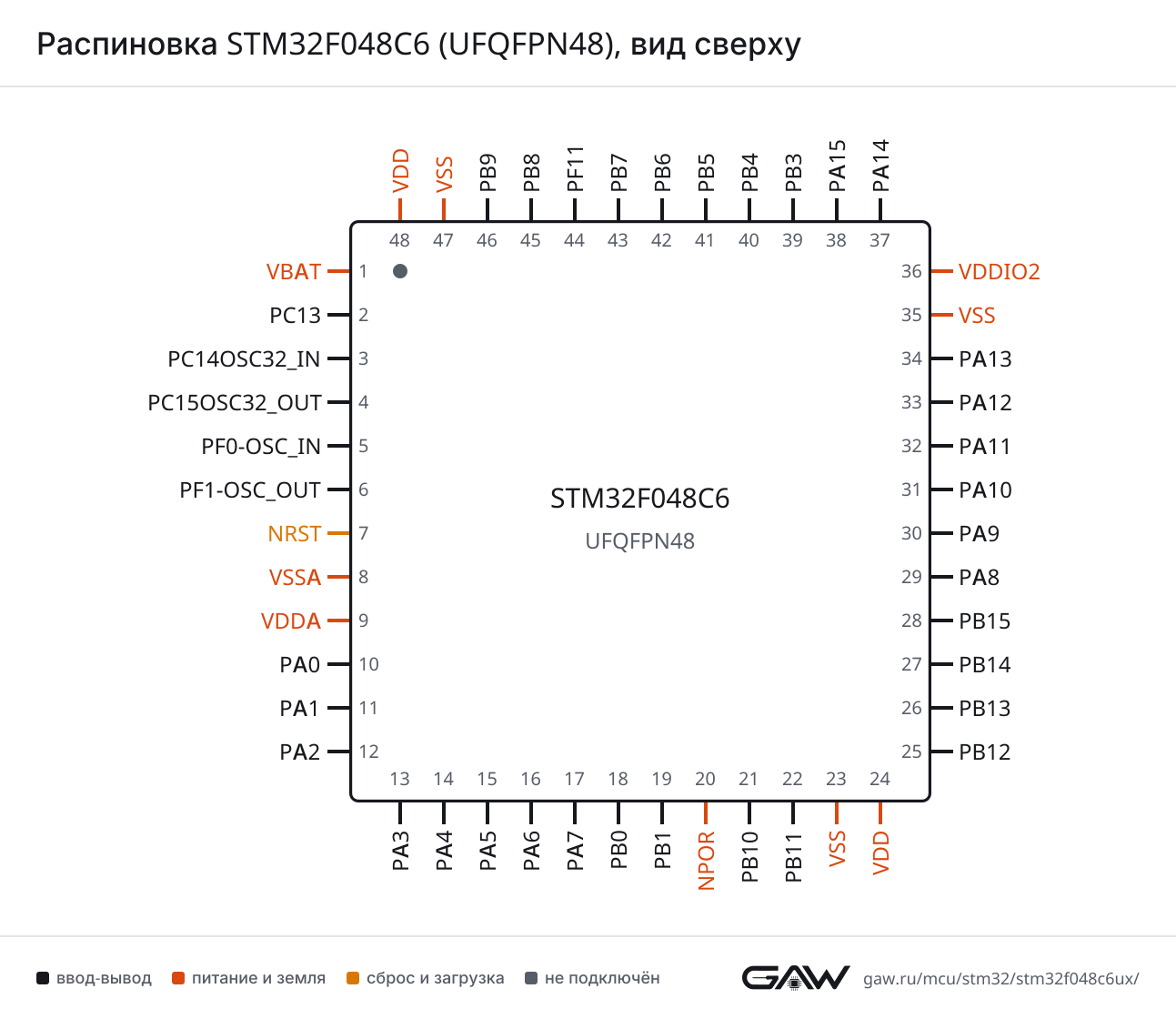

Схема корпуса UFQFPN48
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (29, AF1) |
| CTS | PA11 (32, AF1) | |
| DE | PA12 (33, AF1) | |
| RTS | PA12 (33, AF1) | |
| RX | PA10 (31, AF1), PB7 (43, AF0) | |
| TX | PA9 (30, AF1), PB6 (42, AF0) | |
| USART2 | CK | PA4 (14, AF1) |
| CTS | PA0 (10, AF1) | |
| DE | PA1 (11, AF1) | |
| RTS | PA1 (11, AF1) | |
| RX | PA3 (13, AF1), PA15 (38, AF1) | |
| TX | PA2 (12, AF1), PA14 (37, AF1) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (16, AF0), PB4 (40, AF0) |
| MOSI | PA7 (17, AF0), PB5 (41, AF0) | |
| NSS | PA4 (14, AF0), PA15 (38, AF0) | |
| SCK | PA5 (15, AF0), PB3 (39, AF0) | |
| SPI2 | MISO | PB14 (27, AF0) |
| MOSI | PB15 (28, AF0) | |
| NSS | PB12 (25, AF0), PB9 (46, AF5) | |
| SCK | PB10 (21, AF5), PB13 (26, AF0) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PA5 (15, AF0), PB3 (39, AF0) |
| MCK | PA6 (16, AF0), PB4 (40, AF0) | |
| SD | PA7 (17, AF0), PB5 (41, AF0) | |
| WS | PA4 (14, AF0), PA15 (38, AF0) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PF1-OSC_OUT (6, AF1), PB10 (21, AF1), PB13 (26), PA9 (30, AF4), PA11 (32, AF5), PB6 (42, AF1), PB8 (45, AF1) |
| SDA | PF0-OSC_IN (5, AF1), PB11 (22, AF1), PB14 (27), PA10 (31, AF4), PA12 (33, AF5), PB7 (43, AF1), PB9 (46, AF1) | |
| SMBA | PB5 (41, AF3) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (32) |
| DP | PA12 (33) | |
| NOE | PA4 (14, AF2), PA13 (34, AF2), PA15 (38, AF5) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA5 (15, AF1), PB10 (21, AF0), PB8 (45, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC | IN0 | PA0 (10) |
| IN1 | PA1 (11) | |
| IN2 | PA2 (12) | |
| IN3 | PA3 (13) | |
| IN4 | PA4 (14) | |
| IN5 | PA5 (15) | |
| IN6 | PA6 (16) | |
| IN7 | PA7 (17) | |
| IN8 | PB0 (18) | |
| IN9 | PB1 (19) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (16, AF2), PB12 (25, AF2) |
| CH1 | PA8 (29, AF2) | |
| CH1N | PA7 (17, AF2), PB13 (26, AF2) | |
| CH2 | PA9 (30, AF2) | |
| CH2N | PB0 (18, AF2), PB14 (27, AF2) | |
| CH3 | PA10 (31, AF2) | |
| CH3N | PB1 (19, AF2), PB15 (28, AF2) | |
| CH4 | PA11 (32, AF2) | |
| ETR | PA12 (33, AF2) | |
| TIM2 | CH1 | PA0 (10, AF2), PA5 (15, AF2), PA15 (38, AF2) |
| CH2 | PA1 (11, AF2), PB3 (39, AF2) | |
| CH3 | PA2 (12, AF2), PB10 (21, AF2) | |
| CH4 | PA3 (13, AF2), PB11 (22, AF2) | |
| ETR | PA0 (10, AF2), PA5 (15, AF2), PA15 (38, AF2) | |
| TIM3 | CH1 | PA6 (16, AF1), PB4 (40, AF1) |
| CH2 | PA7 (17, AF1), PB5 (41, AF1) | |
| CH3 | PB0 (18, AF1) | |
| CH4 | PB1 (19, AF1) | |
| TIM14 | CH1 | PA4 (14, AF4), PA7 (17, AF4), PB1 (19, AF0) |
| TIM16 | BKIN | PB5 (41, AF2) |
| CH1 | PA6 (16, AF5), PB8 (45, AF2) | |
| CH1N | PB6 (42, AF2) | |
| TIM17 | BKIN | PA10 (31, AF0), PB4 (40, AF5) |
| CH1 | PA7 (17, AF5), PB9 (46, AF2) | |
| CH1N | PB7 (43, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (2) |
| OUT_CALIB | PC13 (2) | |
| REFIN | PB15 (28) | |
| TS | PC13 (2) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (10, AF3) |
| G1_IO2 | PA1 (11, AF3) | |
| G1_IO3 | PA2 (12, AF3) | |
| G1_IO4 | PA3 (13, AF3) | |
| G2_IO1 | PA4 (14, AF3) | |
| G2_IO2 | PA5 (15, AF3) | |
| G2_IO3 | PA6 (16, AF3) | |
| G2_IO4 | PA7 (17, AF3) | |
| G3_IO2 | PB0 (18, AF3) | |
| G3_IO3 | PB1 (19, AF3) | |
| G4_IO1 | PA9 (30, AF3) | |
| G4_IO2 | PA10 (31, AF3) | |
| G4_IO3 | PA11 (32, AF3) | |
| G4_IO4 | PA12 (33, AF3) | |
| G5_IO1 | PB3 (39, AF3) | |
| G5_IO2 | PB4 (40, AF3) | |
| G5_IO3 | PB6 (42, AF3) | |
| G5_IO4 | PB7 (43, AF3) | |
| SYNC | PB10 (21, AF3), PB8 (45, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14 (37, AF0) |
| SWDIO | PA13 (34, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (29, AF0) |
| OSC_IN | PF0-OSC_IN (5) | |
| OSC_OUT | PF1-OSC_OUT (6) | |
| OSC32_IN | PC14OSC32_IN (3) | |
| OSC32_OUT | PC15OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (2) |
| RTC_TAMP2 | PA0 (10) | |
| SYS_WKUP1 | PA0 (10) | |
| SYS_WKUP2 | PC13 (2) | |
| SYS_WKUP4 | PA2 (12) | |
| SYS_WKUP6 | PB5 (41) | |
| SYS_WKUP7 | PB15 (28) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| 3 | PC14OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| 5 | PF0-OSC_IN | ввод-вывод | CRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN |
| 6 | PF1-OSC_OUT | ввод-вывод | I2C1_SCL (AF1), RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | VSSA | питание | — |
| 9 | VDDA | питание | — |
| 10 | PA0 | ввод-вывод | ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1) |
| 11 | PA1 | ввод-вывод | ADC_IN1, TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1) |
| 12 | PA2 | ввод-вывод | ADC_IN2, SYS_WKUP4, TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1) |
| 13 | PA3 | ввод-вывод | ADC_IN3, TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1) |
| 14 | PA4 | ввод-вывод | ADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USB_NOE (AF2) |
| 15 | PA5 | ввод-вывод | ADC_IN5, CEC (AF1), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3) |
| 16 | PA6 | ввод-вывод | ADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3) |
| 17 | PA7 | ввод-вывод | ADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3) |
| 18 | PB0 | ввод-вывод | ADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3) |
| 19 | PB1 | ввод-вывод | ADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3) |
| 20 | NPOR | питание | — |
| 21 | PB10 | ввод-вывод | CEC (AF0), I2C1_SCL (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3) |
| 22 | PB11 | ввод-вывод | I2C1_SDA (AF1), TIM2_CH4 (AF2) |
| 23 | VSS | питание | — |
| 24 | VDD | питание | — |
| 25 | PB12 | ввод-вывод | SPI2_NSS (AF0), TIM1_BKIN (AF2) |
| 26 | PB13 | ввод-вывод | I2C1_SCL, SPI2_SCK (AF0), TIM1_CH1N (AF2) |
| 27 | PB14 | ввод-вывод | I2C1_SDA, SPI2_MISO (AF0), TIM1_CH2N (AF2) |
| 28 | PB15 | ввод-вывод | RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM1_CH3N (AF2) |
| 29 | PA8 | ввод-вывод | CRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1) |
| 30 | PA9 | ввод-вывод | I2C1_SCL (AF4), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1) |
| 31 | PA10 | ввод-вывод | I2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1) |
| 32 | PA11 | ввод-вывод | I2C1_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM |
| 33 | PA12 | ввод-вывод | I2C1_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP |
| 34 | PA13 | ввод-вывод | IR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2) |
| 35 | VSS | питание | — |
| 36 | VDDIO2 | питание | — |
| 37 | PA14 | ввод-вывод | SYS_SWCLK (AF0), USART2_TX (AF1) |
| 38 | PA15 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USB_NOE (AF5) |
| 39 | PB3 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3) |
| 40 | PB4 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3) |
| 41 | PB5 | ввод-вывод | I2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1) |
| 42 | PB6 | ввод-вывод | I2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0) |
| 43 | PB7 | ввод-вывод | I2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0) |
| 44 | PF11 | ввод-вывод | — |
| 45 | PB8 | ввод-вывод | CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3) |
| 46 | PB9 | ввод-вывод | I2C1_SDA (AF1), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2) |
| 47 | VSS | питание | — |
| 48 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| NPOR | 20 | — |
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VDD | 24, 48 | питание цифровой части и линий ввода-вывода |
| VDDA | 9 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | 36 | питание отдельной группы линий ввода-вывода |
| VSS | 23, 35, 47 | общий провод (земля) |
| VSSA | 8 | общий провод аналоговой части |
| NRST | 7 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F048C6Ux. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F048C6 | STM32F048C6Ux | 32 КБ | 6 КБ |
Линейка STM32F0x8, семейство STM32F0, ядро Cortex-M0.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F098CC | STM32F0x8 | 48 из 48 | выводы совпадают полностью |
| STM32F078CB | STM32F0x8 | 47 из 48 | 44: PF11 → BOOT0 |
| STM32F058C8 | STM32F0x8 | 45 из 48 | 35: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0 |
| STM32F042C4, STM32F042C6 | STM32F0x2 | 47 из 48 | 20: NPOR → PB2 |
| STM32F091CB, STM32F091CC | STM32F0x1 | 47 из 48 | 20: NPOR → PB2 |
| STM32F071C8, STM32F071CB | STM32F0x1 | 46 из 48 | 20: NPOR → PB2; 44: PF11 → BOOT0 |
| STM32F072C8, STM32F072CB | STM32F0x2 | 46 из 48 | 20: NPOR → PB2; 44: PF11 → BOOT0 |
| STM32F051C4 | STM32F0x1 | 44 из 48 | 20: NPOR → PB2; 35: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0 |
| STM32F051C6 | STM32F0x1 | 44 из 48 | 20: NPOR → PB2; 35: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0 |
| STM32F051C8 | STM32F0x1 | 44 из 48 | 20: NPOR → PB2; 35: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0 |
Частые вопросы
На каких выводах USART1 у STM32F048C6?
В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF1) или PB6 (вывод 42, AF0), USART1_RX — на PA10 (вывод 31, AF1) или PB7 (вывод 43, AF0).
Где у STM32F048C6 выводы SWD для программатора?
SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F048C6?
I2C1_SCL — PF1-OSC_OUT (вывод 6, AF1) или PB10 (вывод 21, AF1) или PB13 (вывод 26) или PA9 (вывод 30, AF4) или PA11 (вывод 32, AF5) или PB6 (вывод 42, AF1) или PB8 (вывод 45, AF1), I2C1_SDA — PF0-OSC_IN (вывод 5, AF1) или PB11 (вывод 22, AF1) или PB14 (вывод 27) или PA10 (вывод 31, AF4) или PA12 (вывод 33, AF5) или PB7 (вывод 43, AF1) или PB9 (вывод 46, AF1).
Сколько выводов ввода-вывода у STM32F048C6 в корпусе UFQFPN48?
37 из 48. Ещё 10 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F048C6?
От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
