STM32F051C4 в корпусе UFQFPN48: распиновка

STM32F051C4 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 16 КБ флеш-памяти и 8 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 39 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
16 КБ
ОЗУ
8 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
39
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F051C4 в корпусе UFQFPN48, вид сверхуSTM32F051C4UFQFPN48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: RCC_OSC_OUT6PF1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO110PA0PA1 — вывод 11: ADC_IN1, COMP1_INP, TIM2_CH2, TSC_G1_IO211PA1PA2 — вывод 12: ADC_IN2, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO312PA2PA3 — вывод 13: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO413PA3PA4 — вывод 14: ADC_IN4, COMP1_INM, COMP2_INM, DAC1_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO114PA4PA5 — вывод 15: ADC_IN5, CEC, COMP1_INM, COMP2_INM, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO215PA5PA6 — вывод 16: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO316PA6PA7 — вывод 17: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO417PA7PB0 — вывод 18: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO218PB0PB1 — вывод 19: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO319PB1PB2 — вывод 20: TSC_G3_IO420PB2PB10 — вывод 21: CEC, TIM2_CH3, TSC_SYNC21PB10PB11 — вывод 22: TIM2_CH4, TSC_G6_IO122PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: TIM1_BKIN, TSC_G6_IO225PB12PB13 — вывод 26: TIM1_CH1N, TSC_G6_IO326PB13PB14 — вывод 27: TIM15_CH1, TIM1_CH2N, TSC_G6_IO427PB14PB15 — вывод 28: RTC_REFIN, TIM15_CH1N, TIM15_CH2, TIM1_CH3N28PB15PA8 — вывод 29: RCC_MCO, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: DAC1_EXTI9, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TX30PA9PA10 — вывод 31: TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RX31PA10PA11 — вывод 32: COMP1_OUT, TIM1_CH4, TSC_G4_IO3, USART1_CTS32PA11PA12 — вывод 33: COMP2_OUT, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS33PA12PA13 — вывод 34: IR_OUT, SYS_SWDIO34PA13PF6 — вывод 3535PF6PF7 — вывод 3636PF7PA14 — вывод 37: SYS_SWCLK37PA14PA15 — вывод 38: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR38PA15PB3 — вывод 39: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO139PB3PB4 — вывод 40: I2S1_MCK, SPI1_MISO, TIM3_CH1, TSC_G5_IO240PB4PB5 — вывод 41: I2C1_SMBA, I2S1_SD, SPI1_MOSI, TIM16_BKIN, TIM3_CH241PB5PB6 — вывод 42: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: CEC, I2C1_SCL, TIM16_CH1, TSC_SYNC45PB8PB9 — вывод 46: DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH146PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

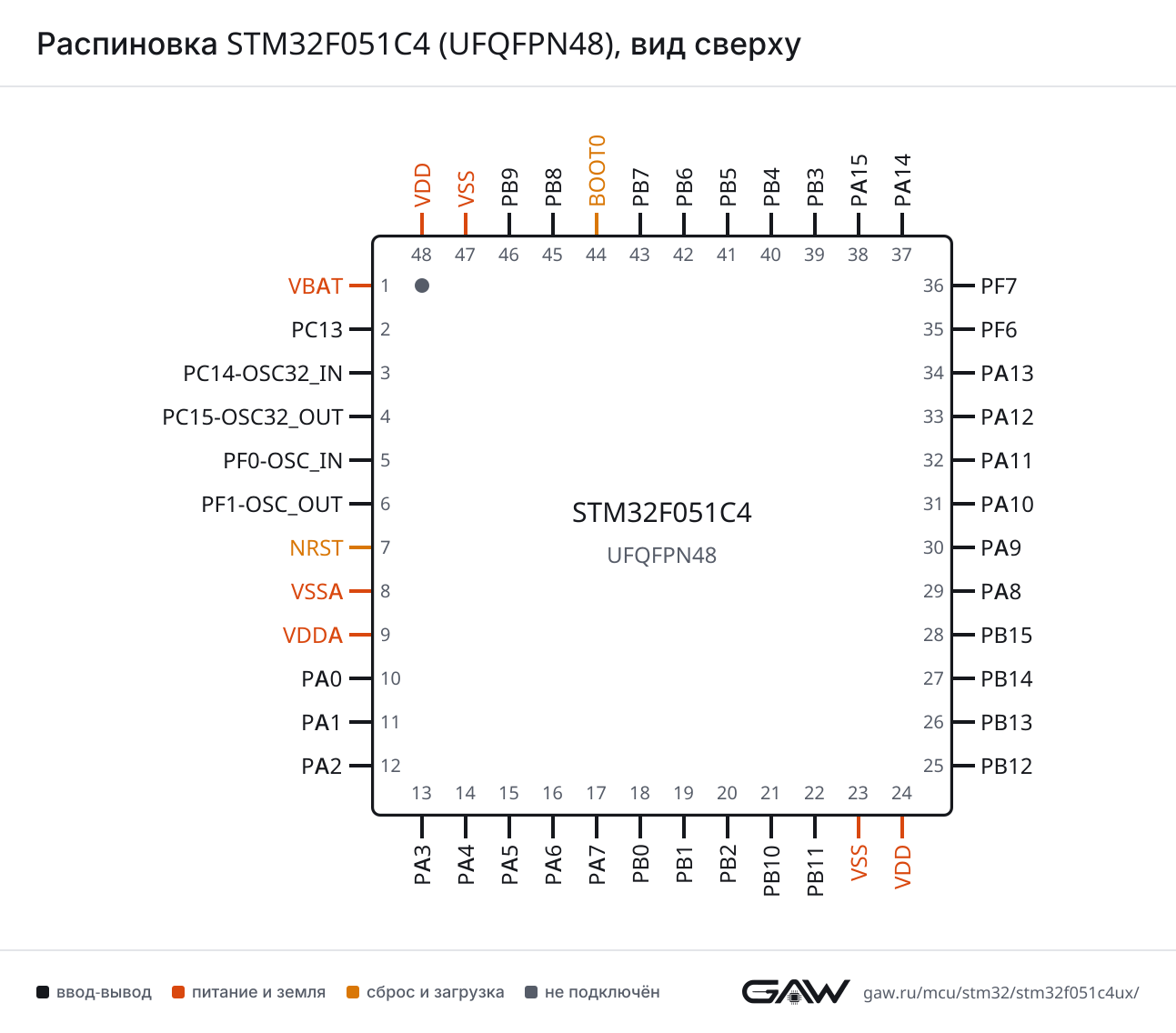

Распиновка STM32F051C4 (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF1)
CTSPA11 (32, AF1)
DEPA12 (33, AF1)
RTSPA12 (33, AF1)
RXPA10 (31, AF1), PB7 (43, AF0)
TXPA9 (30, AF1), PB6 (42, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF0), PB4 (40, AF0)
MOSIPA7 (17, AF0), PB5 (41, AF0)
NSSPA4 (14, AF0), PA15 (38, AF0)
SCKPA5 (15, AF0), PB3 (39, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (15, AF0), PB3 (39, AF0)
MCKPA6 (16, AF0), PB4 (40, AF0)
SDPA7 (17, AF0), PB5 (41, AF0)
WSPA4 (14, AF0), PA15 (38, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF1), PB8 (45, AF1)
SDAPB7 (43, AF1), PB9 (46, AF1)
SMBAPB5 (41, AF3)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (15, AF1), PB10 (21, AF0), PB8 (45, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10, AF7), PA4 (14, AF7), PA5 (15, AF7)
INPPA1 (11, AF7)
OUTPA0 (10, AF7), PA6 (16, AF7), PA11 (32, AF7)
COMP2INMPA2 (12, AF7), PA4 (14, AF7), PA5 (15, AF7)
INPPA3 (13, AF7)
OUTPA2 (12, AF7), PA7 (17, AF7), PA12 (33, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF2), PB12 (25, AF2)
CH1PA8 (29, AF2)
CH1NPA7 (17, AF2), PB13 (26, AF2)
CH2PA9 (30, AF2)
CH2NPB0 (18, AF2), PB14 (27, AF2)
CH3PA10 (31, AF2)
CH3NPB1 (19, AF2), PB15 (28, AF2)
CH4PA11 (32, AF2)
ETRPA12 (33, AF2)
TIM2CH1PA0 (10, AF2), PA5 (15, AF2), PA15 (38, AF2)
CH2PA1 (11, AF2), PB3 (39, AF2)
CH3PA2 (12, AF2), PB10 (21, AF2)
CH4PA3 (13, AF2), PB11 (22, AF2)
ETRPA0 (10, AF2), PA5 (15, AF2), PA15 (38, AF2)
TIM3CH1PA6 (16, AF1), PB4 (40, AF1)
CH2PA7 (17, AF1), PB5 (41, AF1)
CH3PB0 (18, AF1)
CH4PB1 (19, AF1)
TIM14CH1PA4 (14, AF4), PA7 (17, AF4), PB1 (19, AF0)
TIM15BKINPA9 (30, AF0)
CH1PA2 (12, AF0), PB14 (27, AF1)
CH1NPB15 (28, AF3)
CH2PA3 (13, AF0), PB15 (28, AF1)
TIM16BKINPB5 (41, AF2)
CH1PA6 (16, AF5), PB8 (45, AF2)
CH1NPB6 (42, AF2)
TIM17BKINPA10 (31, AF0)
CH1PA7 (17, AF5), PB9 (46, AF2)
CH1NPB7 (43, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPB15 (28, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (10, AF3)
G1_IO2PA1 (11, AF3)
G1_IO3PA2 (12, AF3)
G1_IO4PA3 (13, AF3)
G2_IO1PA4 (14, AF3)
G2_IO2PA5 (15, AF3)
G2_IO3PA6 (16, AF3)
G2_IO4PA7 (17, AF3)
G3_IO2PB0 (18, AF3)
G3_IO3PB1 (19, AF3)
G3_IO4PB2 (20, AF3)
G4_IO1PA9 (30, AF3)
G4_IO2PA10 (31, AF3)
G4_IO3PA11 (32, AF3)
G4_IO4PA12 (33, AF3)
G5_IO1PB3 (39, AF3)
G5_IO2PB4 (40, AF3)
G5_IO3PB6 (42, AF3)
G5_IO4PB7 (43, AF3)
G6_IO1PB11 (22, AF3)
G6_IO2PB12 (25, AF3)
G6_IO3PB13 (26, AF3)
G6_IO4PB14 (27, AF3)
SYNCPB10 (21, AF3), PB8 (45, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (37, AF0)
SWDIOPA13 (34)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (10, AF0)
SYS_WKUP1PA0 (10, AF0)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PF0-OSC_INввод-выводRCC_OSC_IN
6PF1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC_IN0, COMP1_INM (AF7), COMP1_OUT (AF7), RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3)
11PA1ввод-выводADC_IN1, COMP1_INP (AF7), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3)
12PA2ввод-выводADC_IN2, COMP2_INM (AF7), COMP2_OUT (AF7), TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3)
13PA3ввод-выводADC_IN3, COMP2_INP (AF7), TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3)
14PA4ввод-выводADC_IN4, COMP1_INM (AF7), COMP2_INM (AF7), DAC1_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3)
15PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM (AF7), COMP2_INM (AF7), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
16PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3)
17PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
18PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3)
19PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3)
20PB2ввод-выводTSC_G3_IO4 (AF3)
21PB10ввод-выводCEC (AF0), TIM2_CH3 (AF2), TSC_SYNC (AF3)
22PB11ввод-выводTIM2_CH4 (AF2), TSC_G6_IO1 (AF3)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводTIM1_BKIN (AF2), TSC_G6_IO2 (AF3)
26PB13ввод-выводTIM1_CH1N (AF2), TSC_G6_IO3 (AF3)
27PB14ввод-выводTIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3)
28PB15ввод-выводRTC_REFIN (AF0), TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
29PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
30PA9ввод-выводDAC1_EXTI9, TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
31PA10ввод-выводTIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
32PA11ввод-выводCOMP1_OUT (AF7), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1)
33PA12ввод-выводCOMP2_OUT (AF7), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1)
34PA13ввод-выводIR_OUT (AF1), SYS_SWDIO
35PF6ввод-вывод—
36PF7ввод-вывод—
37PA14ввод-выводSYS_SWCLK (AF0)
38PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2)
39PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
40PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
41PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
42PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
43PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0)
44BOOT0загрузка—
45PB8ввод-выводCEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
46PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF1), IR_OUT (AF0), TIM17_CH1 (AF2)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F051C4Ux. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F051C4STM32F051C4Ux16 КБ8 КБ

Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F051C6STM32F0x148 из 48выводы совпадают полностью
STM32F051C8STM32F0x148 из 48выводы совпадают полностью
STM32F071C8, STM32F071CBSTM32F0x146 из 4835: PF6 → VSS; 36: PF7 → VDDIO2
STM32F091CB, STM32F091CCSTM32F0x145 из 4835: PF6 → VSS; 36: PF7 → VDDIO2; 44: BOOT0 → PF11
STM32F058C8STM32F0x847 из 4820: PB2 → NPOR
STM32F072C8, STM32F072CBSTM32F0x246 из 4835: PF6 → VSS; 36: PF7 → VDDIO2
STM32F042C4, STM32F042C6STM32F0x245 из 4835: PF6 → VSS; 36: PF7 → VDDIO2; 44: BOOT0 → PF11
STM32F078CBSTM32F0x845 из 4820: PB2 → NPOR; 35: PF6 → VSS; 36: PF7 → VDDIO2
STM32F048C6STM32F0x844 из 4820: PB2 → NPOR; 35: PF6 → VSS; 36: PF7 → VDDIO2; 44: BOOT0 → PF11
STM32F098CCSTM32F0x844 из 4820: PB2 → NPOR; 35: PF6 → VSS; 36: PF7 → VDDIO2; 44: BOOT0 → PF11
STM32F101C8, STM32F101CBSTM32F10144 из 485: PF0 → PD0; 6: PF1 → PD1; 35: PF6 → VSS; 36: PF7 → VDD
STM32F103C6STM32F10344 из 485: PF0 → PD0; 6: PF1 → PD1; 35: PF6 → VSS; 36: PF7 → VDD

Частые вопросы

На каких выводах USART1 у STM32F051C4?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF1) или PB6 (вывод 42, AF0), USART1_RX — на PA10 (вывод 31, AF1) или PB7 (вывод 43, AF0).

Где у STM32F051C4 выводы SWD для программатора?

SWDIO — PA13 (вывод 34), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F051C4?

I2C1_SCL — PB6 (вывод 42, AF1) или PB8 (вывод 45, AF1), I2C1_SDA — PB7 (вывод 43, AF1) или PB9 (вывод 46, AF1).

Сколько выводов ввода-вывода у STM32F051C4 в корпусе UFQFPN48?

39 из 48. Ещё 7 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F051C4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
