STM32F101C8 и STM32F101CB в корпусе UFQFPN48: распиновка

STM32F101C8 и STM32F101CB — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 36 МГц: 64 и 128 КБ флеш-памяти и 10 и 16 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 5 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M3
Частота ядра: до 36 МГц
Флеш-память: 64 и 128 КБ
ОЗУ: 10 и 16 КБ
Корпус: UFQFPN48, 48 выводов
Линий ввода-вывода: 37
Напряжение питания: 2…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

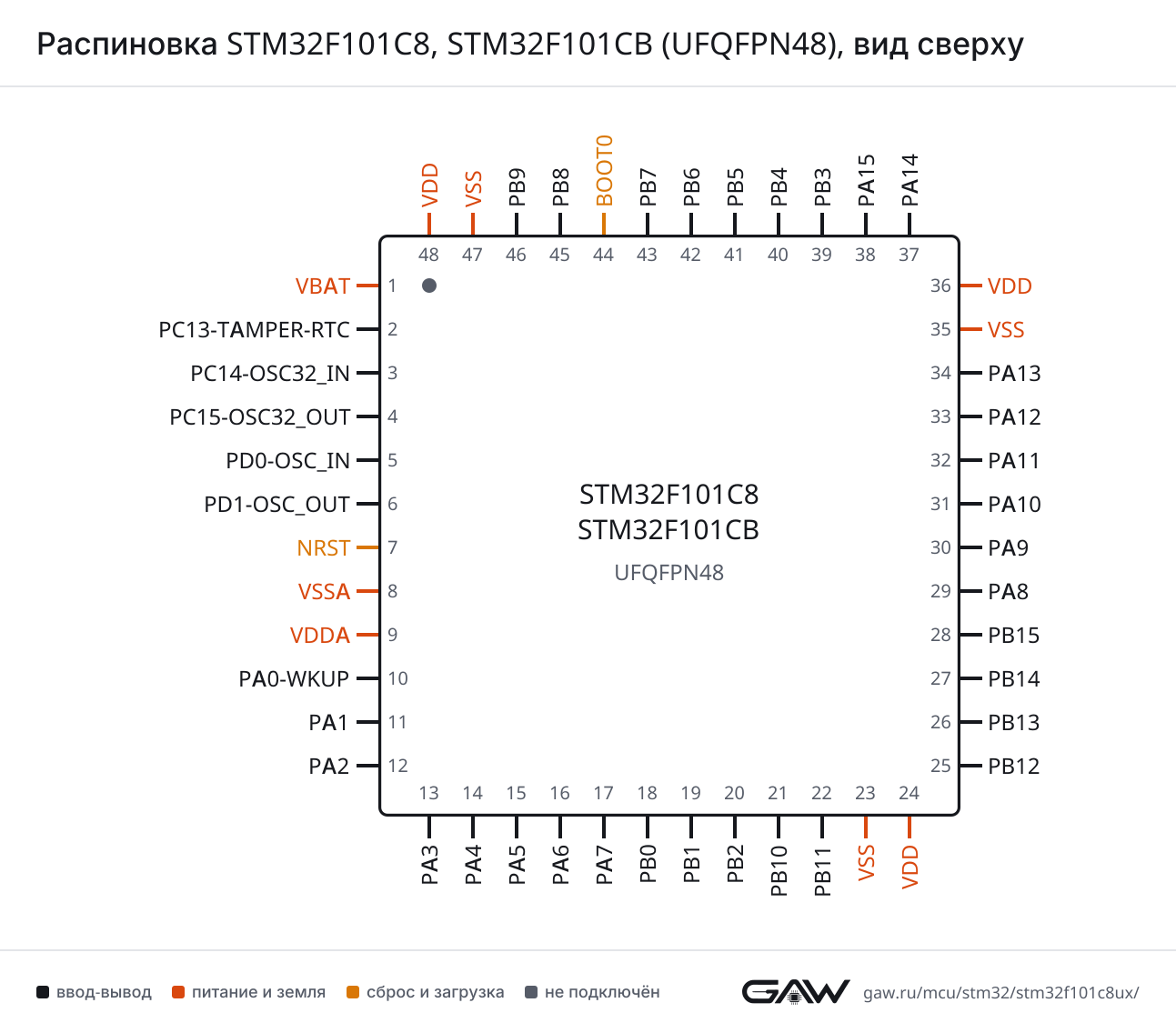

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PA8 (29)
	CTS	PA11 (32)
	RTS	PA12 (33)
	RX	PA10 (31), PB7 (43, ремап)
	TX	PA9 (30), PB6 (42, ремап)
USART2	CK	PA4 (14)
	CTS	PA0-WKUP (10)
	RTS	PA1 (11)
	RX	PA3 (13)
	TX	PA2 (12)
USART3	CK	PB12 (25)
	CTS	PB13 (26)
	RTS	PB14 (27)
	RX	PB11 (22)
	TX	PB10 (21)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (16), PB4 (40, ремап)
	MOSI	PA7 (17), PB5 (41, ремап)
	NSS	PA4 (14), PA15 (38, ремап)
	SCK	PA5 (15), PB3 (39, ремап)
SPI2	MISO	PB14 (27)
	MOSI	PB15 (28)
	NSS	PB12 (25)
	SCK	PB13 (26)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB6 (42), PB8 (45, ремап)
	SDA	PB7 (43), PB9 (46, ремап)
	SMBA	PB5 (41)
I2C2	SCL	PB10 (21)
	SDA	PB11 (22)
	SMBA	PB12 (25)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PB11 (22), PA11 (32)
	EXTI15	PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
	IN0	PA0-WKUP (10)
	IN1	PA1 (11)
	IN2	PA2 (12)
	IN3	PA3 (13)
	IN4	PA4 (14)
	IN5	PA5 (15)
	IN6	PA6 (16)
	IN7	PA7 (17)
	IN8	PB0 (18)
	IN9	PB1 (19)

TIM — таймер

Блок	Сигнал	Выводы
TIM2	CH1	PA0-WKUP (10), PA15 (38, ремап)
	CH2	PA1 (11), PB3 (39, ремап)
	CH3	PA2 (12), PB10 (21, ремап)
	CH4	PA3 (13), PB11 (22, ремап)
	ETR	PA0-WKUP (10), PA15 (38, ремап)
TIM3	CH1	PA6 (16), PB4 (40, ремап)
	CH2	PA7 (17), PB5 (41, ремап)
	CH3	PB0 (18)
	CH4	PB1 (19)
TIM4	CH1	PB6 (42)
	CH2	PB7 (43)
	CH3	PB8 (45)
	CH4	PB9 (46)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT	PC13-TAMPER-RTC (2)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	JTCK-SWCLK	PA14 (37)
	JTDI	PA15 (38)
	JTDO-TRACESWO	PB3 (39)
	JTMS-SWDIO	PA13 (34)
	NJTRST	PB4 (40)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	MCO	PA8 (29)
	OSC_IN	PD0-OSC_IN (5)
	OSC_OUT	PD1-OSC_OUT (6)
	OSC32_IN	PC14-OSC32_IN (3)
	OSC32_OUT	PC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMPER	PC13-TAMPER-RTC (2)
	SYS_WKUP	PA0-WKUP (10)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	VBAT	питание	—
2	PC13-TAMPER-RTC	ввод-вывод	RTC_OUT, RTC_TAMPER
3	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN
4	PC15-OSC32_OUT	ввод-вывод	ADC1_EXTI15, RCC_OSC32_OUT
5	PD0-OSC_IN	ввод-вывод	RCC_OSC_IN
6	PD1-OSC_OUT	ввод-вывод	RCC_OSC_OUT
7	NRST	сброс	—
8	VSSA	питание	—
9	VDDA	питание	—
10	PA0-WKUP	ввод-вывод	ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS
11	PA1	ввод-вывод	ADC1_IN1, TIM2_CH2, USART2_RTS
12	PA2	ввод-вывод	ADC1_IN2, TIM2_CH3, USART2_TX
13	PA3	ввод-вывод	ADC1_IN3, TIM2_CH4, USART2_RX
14	PA4	ввод-вывод	ADC1_IN4, SPI1_NSS, USART2_CK
15	PA5	ввод-вывод	ADC1_IN5, SPI1_SCK
16	PA6	ввод-вывод	ADC1_IN6, SPI1_MISO, TIM3_CH1
17	PA7	ввод-вывод	ADC1_IN7, SPI1_MOSI, TIM3_CH2
18	PB0	ввод-вывод	ADC1_IN8, TIM3_CH3
19	PB1	ввод-вывод	ADC1_IN9, TIM3_CH4
20	PB2	ввод-вывод	—
21	PB10	ввод-вывод	I2C2_SCL, TIM2_CH3 (ремап), USART3_TX
22	PB11	ввод-вывод	ADC1_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
23	VSS	питание	—
24	VDD	питание	—
25	PB12	ввод-вывод	I2C2_SMBA, SPI2_NSS, USART3_CK
26	PB13	ввод-вывод	SPI2_SCK, USART3_CTS
27	PB14	ввод-вывод	SPI2_MISO, USART3_RTS
28	PB15	ввод-вывод	ADC1_EXTI15, SPI2_MOSI
29	PA8	ввод-вывод	RCC_MCO, USART1_CK
30	PA9	ввод-вывод	USART1_TX
31	PA10	ввод-вывод	USART1_RX
32	PA11	ввод-вывод	ADC1_EXTI11, USART1_CTS
33	PA12	ввод-вывод	USART1_RTS
34	PA13	ввод-вывод	SYS_JTMS-SWDIO
35	VSS	питание	—
36	VDD	питание	—
37	PA14	ввод-вывод	SYS_JTCK-SWCLK
38	PA15	ввод-вывод	ADC1_EXTI15, SPI1_NSS (ремап), SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
39	PB3	ввод-вывод	SPI1_SCK (ремап), SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
40	PB4	ввод-вывод	SPI1_MISO (ремап), SYS_NJTRST, TIM3_CH1 (ремап)
41	PB5	ввод-вывод	I2C1_SMBA, SPI1_MOSI (ремап), TIM3_CH2 (ремап)
42	PB6	ввод-вывод	I2C1_SCL, TIM4_CH1, USART1_TX (ремап)
43	PB7	ввод-вывод	I2C1_SDA, TIM4_CH2, USART1_RX (ремап)
44	BOOT0	загрузка	—
45	PB8	ввод-вывод	I2C1_SCL (ремап), TIM4_CH3
46	PB9	ввод-вывод	I2C1_SDA (ремап), TIM4_CH4
47	VSS	питание	—
48	VDD	питание	—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VBAT	1	резервное питание: часы реального времени и резервные регистры
VDD	24, 36, 48	питание цифровой части и линий ввода-вывода
VDDA	9	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	23, 35, 47	общий провод (земля)
VSSA	8	общий провод аналоговой части
NRST	7	сброс, активный уровень — низкий
BOOT0	44	выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F101C(8-B)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32F101C8	STM32F101C8Ux	64 КБ	10 КБ
STM32F101CB	STM32F101CBUx	128 КБ	16 КБ

Линейка STM32F101, семейство STM32F1, ядро Cortex-M3.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32F103C6	STM32F103	48 из 48	выводы совпадают полностью
STM32F103CB	STM32F103	48 из 48	выводы совпадают полностью
STM32F071C(8-B)Ux	STM32F0x1	45 из 48	5: PD0 → PF0; 6: PD1 → PF1; 36: VDD → VDDIO2
STM32F072C(8-B)Ux	STM32F0x2	45 из 48	5: PD0 → PF0; 6: PD1 → PF1; 36: VDD → VDDIO2
STM32F411CC, STM32F411CE	STM32F411	45 из 48	5: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP1
STM32F412CE, STM32F412CG	STM32F412	45 из 48	5: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP
STM32F413CG, STM32F413CH	STM32F413/423	45 из 48	5: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP
STM32F423CH	STM32F413/423	45 из 48	5: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP
STM32L031C(4-6)Ux	STM32L0x1	45 из 48	1: VBAT → PC0; 5: PD0 → PH0; 6: PD1 → PH1
STM32L041C6Ux	STM32L0x1	45 из 48	1: VBAT → PC0; 5: PD0 → PH0; 6: PD1 → PH1
STM32L100C6Ux	STM32L100 Value Line	45 из 48	1: VBAT → VLCD; 5: PD0 → PH0; 6: PD1 → PH1
STM32L100C6UxA	STM32L100 Value Line	45 из 48	1: VBAT → VLCD; 5: PD0 → PH0; 6: PD1 → PH1

Частые вопросы

На каких выводах USART1 у STM32F101C8?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30) или PB6 (вывод 42, после ремапа), USART1_RX — на PA10 (вывод 31) или PB7 (вывод 43, после ремапа).

Где у STM32F101C8 выводы SWD для программатора?

SWDIO — PA13 (вывод 34), SWCLK — PA14 (вывод 37). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F101C8?

I2C1_SCL — PB6 (вывод 42) или PB8 (вывод 45, после ремапа), I2C1_SDA — PB7 (вывод 43) или PB9 (вывод 46, после ремапа).

Сколько выводов ввода-вывода у STM32F101C8 в корпусе UFQFPN48?

37 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F101C8 и STM32F101CB?

Объёмом памяти: STM32F101C8 — 64 КБ флеш-памяти и 10 КБ ОЗУ, STM32F101CB — 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F101C8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
