STM32F411CC и STM32F411CE в корпусе UFQFPN48: распиновка

STM32F411CC и STM32F411CE — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 256 и 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
256 и 512 КБ
ОЗУ
128 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
36
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

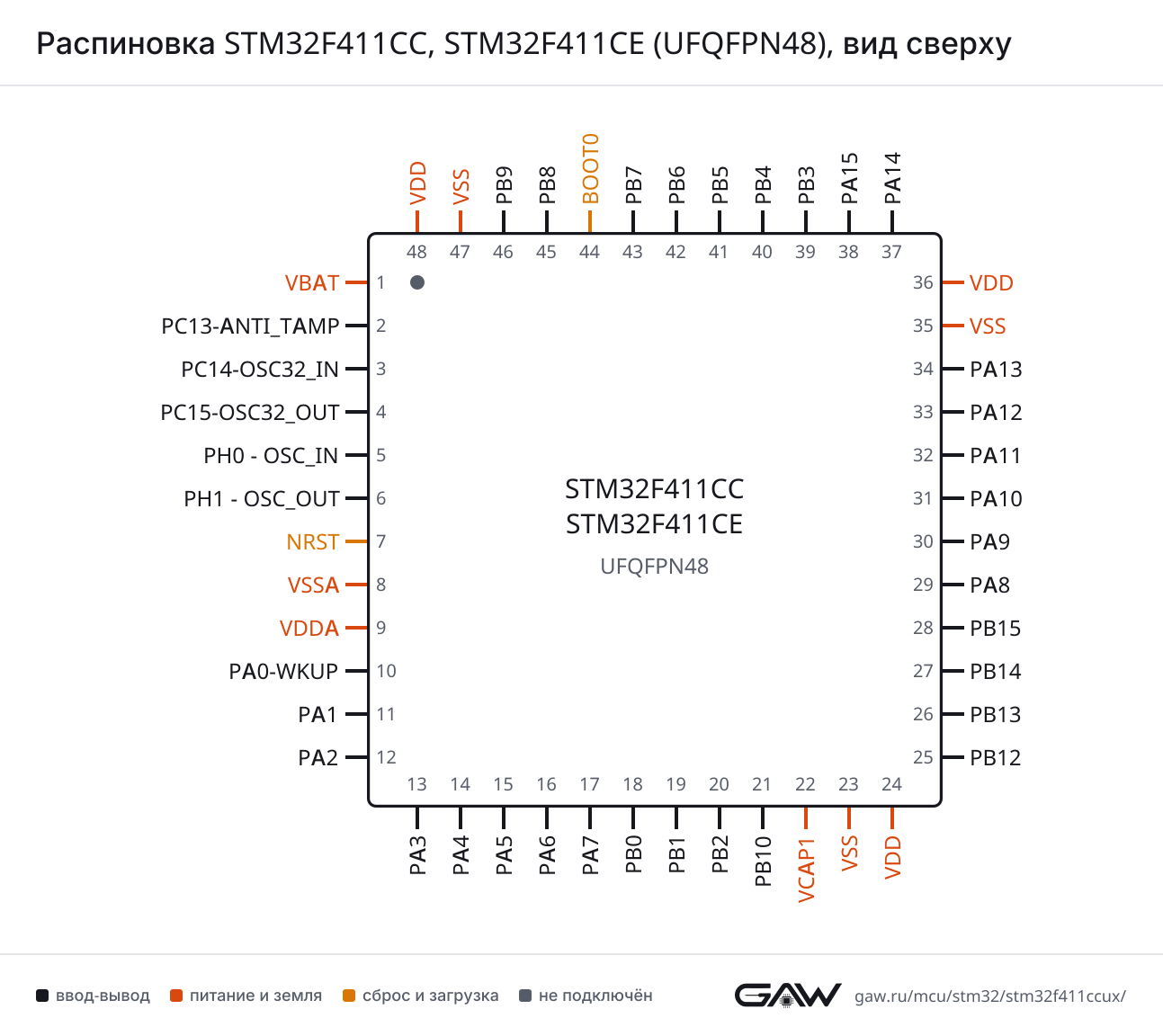

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F411CC, STM32F411CE в корпусе UFQFPN48, вид сверхуSTM32F411CCSTM32F411CEUFQFPN48, вид сверхуVBAT — вывод 11VBATPC13-ANTI_TAMP — вывод 2: RTC_AF12PC13-ANTI_TAMPPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0-WKUP — вывод 10: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS10PA0-WKUPPA1 — вывод 11: ADC1_IN1, I2S4_SD, SPI4_MOSI, TIM2_CH2, TIM5_CH2, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN2, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX12PA2PA3 — вывод 13: ADC1_IN3, I2S2_MCK, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX13PA3PA4 — вывод 14: ADC1_IN4, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN5, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR15PA5PA6 — вывод 16: ADC1_IN6, I2S2_MCK, SDIO_CMD, SPI1_MISO, TIM1_BKIN, TIM3_CH116PA6PA7 — вывод 17: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM1_CH1N, TIM3_CH217PA7PB0 — вывод 18: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH318PB0PB1 — вывод 19: ADC1_IN9, I2S5_WS, SPI5_NSS, TIM1_CH3N, TIM3_CH419PB1PB2 — вывод 2020PB2PB10 — вывод 21: I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH321PB10VCAP1 — вывод 2222VCAP1VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN25PB12PB13 — вывод 26: I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N26PB13PB14 — вывод 27: I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM1_CH2N27PB14PB15 — вывод 28: ADC1_EXTI15, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM1_CH3N28PB15PA8 — вывод 29: I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF29PA8PA9 — вывод 30: I2C3_SMBA, SDIO_D2, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS30PA9PA10 — вывод 31: I2S5_SD, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_ID31PA10PA11 — вывод 32: ADC1_EXTI11, SPI4_MISO, TIM1_CH4, USART1_CTS, USART6_TX, USB_OTG_FS_DM32PA11PA12 — вывод 33: SPI5_MISO, TIM1_ETR, USART1_RTS, USART6_RX, USB_OTG_FS_DP33PA12PA13 — вывод 34: SYS_JTMS-SWDIO34PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: SYS_JTCK-SWCLK37PA14PA15 — вывод 38: ADC1_EXTI15, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, USART1_TX38PA15PB3 — вывод 39: I2C2_SDA, I2S1_CK, I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, USART1_RX39PB3PB4 — вывод 40: I2C3_SDA, I2S3_ext_SD, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH140PB4PB5 — вывод 41: I2C1_SMBA, I2S1_SD, I2S3_SD, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH241PB5PB6 — вывод 42: I2C1_SCL, TIM4_CH1, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, SDIO_D0, TIM4_CH2, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL, I2C3_SDA, I2S5_SD, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH345PB8PB9 — вывод 46: I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH446PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
RTSPA12 (33, AF7)
RXPA10 (31, AF7), PB3 (39, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PA15 (38, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0-WKUP (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7)
TXPA2 (12, AF7)
USART6RXPA12 (33, AF8)
TXPA11 (32, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PB4 (40, AF5)
MOSIPA7 (17, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PA15 (38, AF5)
SCKPA5 (15, AF5), PB3 (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPB12 (25, AF5), PB9 (46, AF5)
SCKPB10 (21, AF5), PB13 (26, AF5)
SPI3MISOPB4 (40, AF6)
MOSIPB5 (41, AF6)
NSSPA4 (14, AF6), PA15 (38, AF6)
SCKPB12 (25, AF7), PB3 (39, AF6)
SPI4MISOPA11 (32, AF6)
MOSIPA1 (11, AF5)
NSSPB12 (25, AF6)
SCKPB13 (26, AF6)
SPI5MISOPA12 (33, AF6)
MOSIPA10 (31, AF6), PB8 (45, AF6)
NSSPB1 (19, AF6)
SCKPB0 (18, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (12, AF5)
I2S1CKPA5 (15, AF5), PB3 (39, AF5)
SDPA7 (17, AF5), PB5 (41, AF5)
WSPA4 (14, AF5), PA15 (38, AF5)
I2S2CKPB10 (21, AF5), PB13 (26, AF5)
ext_SDPB14 (27, AF6)
MCKPA3 (13, AF5), PA6 (16, AF6)
SDPB15 (28, AF5)
WSPB12 (25, AF5), PB9 (46, AF5)
I2S3CKPB12 (25, AF7), PB3 (39, AF6)
ext_SDPB4 (40, AF7)
MCKPB10 (21, AF6)
SDPB5 (41, AF6)
WSPA4 (14, AF6), PA15 (38, AF6)
I2S4CKPB13 (26, AF6)
SDPA1 (11, AF5)
WSPB12 (25, AF6)
I2S5CKPB0 (18, AF6)
SDPA10 (31, AF6), PB8 (45, AF6)
WSPB1 (19, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4), PB9 (46, AF4)
SMBAPB5 (41, AF4)
I2C2SCLPB10 (21, AF4)
SDAPB3 (39, AF9), PB9 (46, AF9)
SMBAPB12 (25, AF4)
I2C3SCLPA8 (29, AF4)
SDAPB4 (40, AF9), PB8 (45, AF9)
SMBAPA9 (30, AF4)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (32, AF10)
DPPA12 (33, AF10)
IDPA10 (31, AF10)
SOFPA8 (29, AF10)
VBUSPA9 (30, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB15 (28, AF12)
CMDPA6 (16, AF12)
D0PB4 (40, AF12), PB7 (43, AF12)
D1PA8 (29, AF12)
D2PA9 (30, AF12)
D3PB5 (41, AF12)
D4PB8 (45, AF12)
D5PB9 (46, AF12)
D6PB14 (27, AF12)
D7PB10 (21, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0-WKUP (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB12 (25, AF1)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM2CH1PA0-WKUP (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
CH2PA1 (11, AF1), PB3 (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1)
ETRPA0-WKUP (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
TIM3CH1PA6 (16, AF2), PB4 (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM4CH1PB6 (42, AF2)
CH2PB7 (43, AF2)
CH3PB8 (45, AF2)
CH4PB9 (46, AF2)
TIM5CH1PA0-WKUP (10, AF2)
CH2PA1 (11, AF2)
CH3PA2 (12, AF2)
CH4PA3 (13, AF2)
TIM9CH1PA2 (12, AF3)
CH2PA3 (13, AF3)
TIM10CH1PB8 (45, AF3)
TIM11CH1PB9 (46, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (2)
REFINPB15 (28, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-SWOPB3 (39, AF0)
JTMS-SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (29, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (10)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-ANTI_TAMPввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), USART2_CTS (AF7)
11PA1ввод-выводADC1_IN1, I2S4_SD (AF5), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), USART2_RTS (AF7)
12PA2ввод-выводADC1_IN2, I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
13PA3ввод-выводADC1_IN3, I2S2_MCK (AF5), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
14PA4ввод-выводADC1_IN4, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
15PA5ввод-выводADC1_IN5, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1)
16PA6ввод-выводADC1_IN6, I2S2_MCK (AF6), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2)
17PA7ввод-выводADC1_IN7, I2S1_SD (AF5), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2)
18PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2)
19PB1ввод-выводADC1_IN9, I2S5_WS (AF6), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2)
20PB2ввод-вывод—
21PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1)
22VCAP1питание—
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF7), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1)
26PB13ввод-выводI2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1)
27PB14ввод-выводI2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM1_CH2N (AF1)
28PB15ввод-выводADC1_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM1_CH3N (AF1)
29PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
30PA9ввод-выводI2C3_SMBA (AF4), SDIO_D2 (AF12), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
31PA10ввод-выводI2S5_SD (AF6), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
32PA11ввод-выводADC1_EXTI11, SPI4_MISO (AF6), TIM1_CH4 (AF1), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
33PA12ввод-выводSPI5_MISO (AF6), TIM1_ETR (AF1), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
34PA13ввод-выводSYS_JTMS-SWDIO (AF0)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводSYS_JTCK-SWCLK (AF0)
38PA15ввод-выводADC1_EXTI15, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), USART1_TX (AF7)
39PB3ввод-выводI2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), USART1_RX (AF7)
40PB4ввод-выводI2C3_SDA (AF9), I2S3_ext_SD (AF7), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
41PB5ввод-выводI2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2)
42PB6ввод-выводI2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), SDIO_D0 (AF12), TIM4_CH2 (AF2), USART1_RX (AF7)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
46PB9ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP122—
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F411C(C-E)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F411CCSTM32F411CCUx256 КБ128 КБ
STM32F411CESTM32F411CEUx512 КБ128 КБ

Линейка STM32F411, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F412CE, STM32F412CGSTM32F41247 из 4822: VCAP1 → VCAP
STM32F413CG, STM32F413CHSTM32F413/42347 из 4822: VCAP1 → VCAP
STM32F423CHSTM32F413/42347 из 4822: VCAP1 → VCAP
STM32F401CB, STM32F401CCSTM32F40146 из 488: VSSA → VSSA/VREF-; 9: VDDA → VREF+
STM32F401CD, STM32F401CESTM32F40146 из 488: VSSA → VSSA/VREF-; 9: VDDA → VREF+
STM32F410C8, STM32F410CBSTM32F41046 из 488: VSSA → VSSA/VREF-; 9: VDDA → VDDA/VREF+
STM32H503CBUxSTM32H50346 из 4822: VCAP1 → VCAP; 46: PB9 → VCAP
STM32H523CCUxSTM32H5x346 из 4822: VCAP1 → VCAP; 46: PB9 → VCAP
STM32H523CEUxSTM32H5x346 из 4822: VCAP1 → VCAP; 46: PB9 → VCAP
STM32H533CEUxSTM32H5x346 из 4822: VCAP1 → VCAP; 46: PB9 → VCAP
STM32H543CEUxSTM32H5x346 из 4822: VCAP1 → VCAP; 46: PB9 → VCAP
STM32H543CGUxSTM32H5x346 из 4822: VCAP1 → VCAP; 46: PB9 → VCAP

Частые вопросы

На каких выводах USART1 у STM32F411CC?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PA15 (вывод 38, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB3 (вывод 39, AF7) или PB7 (вывод 43, AF7).

Где у STM32F411CC выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F411CC?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32F411CC в корпусе UFQFPN48?

36 из 48. Ещё 10 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F411CC и STM32F411CE?

Объёмом памяти: STM32F411CC — 256 КБ флеш-памяти и 128 КБ ОЗУ, STM32F411CE — 512 КБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F411CC?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
