STM32F413CG и STM32F413CH в корпусе UFQFPN48: распиновка

STM32F413CG и STM32F413CH — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 100 МГц: 1 и 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 100 МГц
Флеш-память
1 и 1,5 МБ
ОЗУ
320 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
36
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

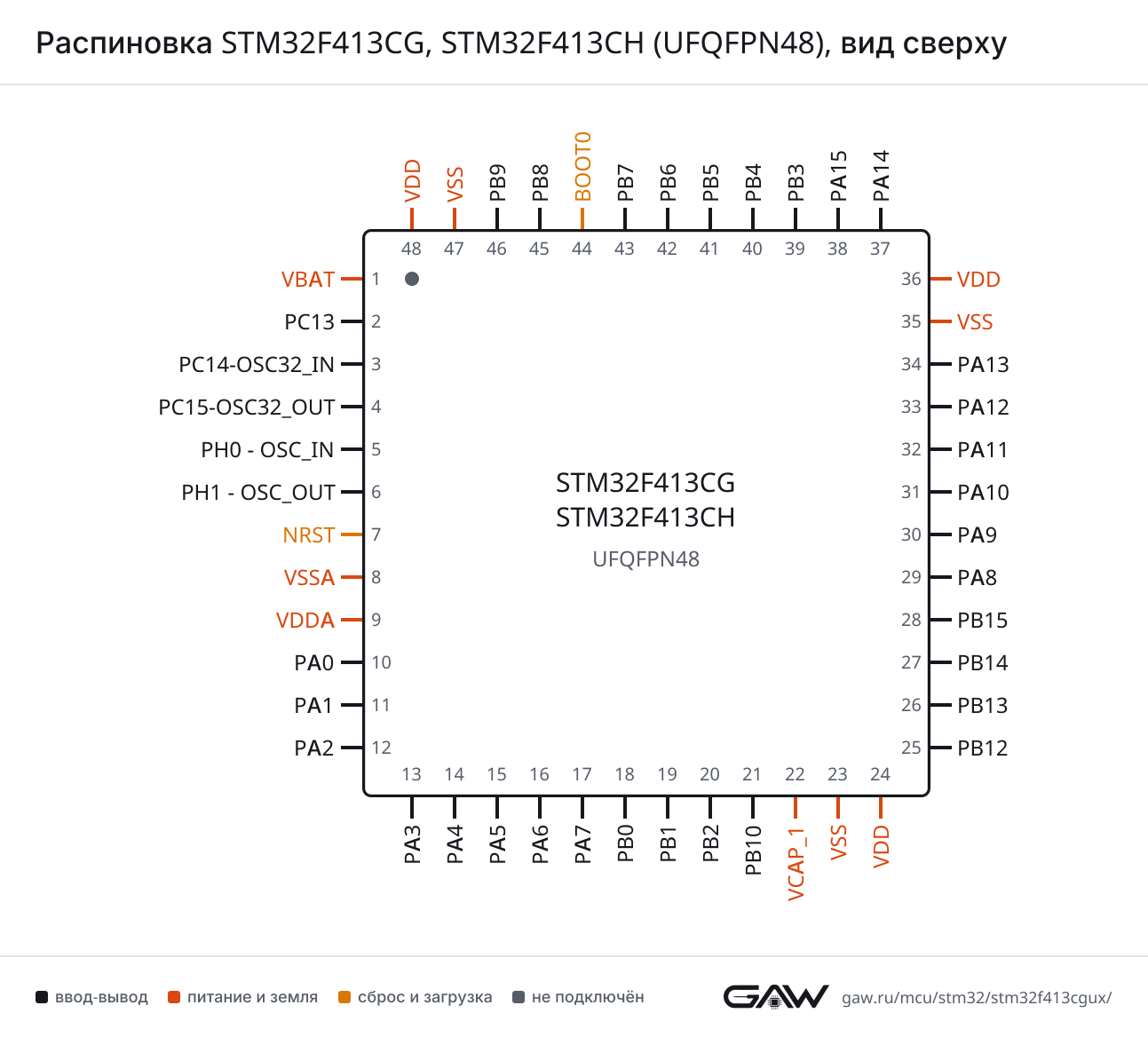

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F413CG, STM32F413CH в корпусе UFQFPN48, вид сверхуSTM32F413CGSTM32F413CHUFQFPN48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_AF12PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPH0 - OSC_IN — вывод 5: RCC_OSC_IN5PH0 - OSC_INPH1 - OSC_OUT — вывод 6: RCC_OSC_OUT6PH1 - OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC1_IN0, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS10PA0PA1 — вывод 11: ADC1_IN1, I2S4_SD, SPI4_MOSI, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN2, I2S_CKIN, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX12PA2PA3 — вывод 13: ADC1_IN3, I2S2_MCK, SAI1_SD_B, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX13PA3PA4 — вывод 14: ADC1_IN4, DAC_OUT1, DFSDM1_DATIN1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN5, DAC_OUT2, DFSDM1_CKIN1, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N15PA5PA6 — вывод 16: ADC1_IN6, DFSDM2_CKIN1, I2S2_MCK, SDIO_CMD, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN16PA6PA7 — вывод 17: ADC1_IN7, DFSDM2_DATIN1, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N17PA7PB0 — вывод 18: ADC1_IN8, I2S5_CK, SPI5_SCK, TIM1_CH2N, TIM3_CH3, TIM8_CH2N18PB0PB1 — вывод 19: ADC1_IN9, DFSDM1_DATIN0, I2S5_WS, SPI5_NSS, TIM1_CH3N, TIM3_CH4, TIM8_CH3N19PB1PB2 — вывод 20: DFSDM1_CKIN0, LPTIM1_OUT20PB2PB10 — вывод 21: DFSDM2_CKOUT, FMPI2C1_SCL, I2C2_SCL, I2S2_CK, I2S3_MCK, SDIO_D7, SPI2_SCK, TIM2_CH321PB10VCAP_1 — вывод 2222VCAP_1VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: CAN2_RX, DFSDM1_DATIN1, I2C2_SMBA, I2S2_WS, I2S3_CK, I2S4_WS, SPI2_NSS, SPI3_SCK, SPI4_NSS, TIM1_BKIN, UART5_RX25PB12PB13 — вывод 26: CAN2_TX, DFSDM1_CKIN1, FMPI2C1_SMBA, I2S2_CK, I2S4_CK, SPI2_SCK, SPI4_SCK, TIM1_CH1N, UART5_TX26PB13PB14 — вывод 27: DFSDM1_DATIN2, FMPI2C1_SDA, I2S2_ext_SD, SDIO_D6, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N27PB14PB15 — вывод 28: ADC1_EXTI15, DFSDM1_CKIN2, FMPI2C1_SCL, I2S2_SD, RTC_REFIN, SDIO_CK, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N28PB15PA8 — вывод 29: CAN3_RX, DFSDM1_CKOUT, I2C3_SCL, RCC_MCO_1, SDIO_D1, TIM1_CH1, UART7_RX, USART1_CK, USB_OTG_FS_SOF29PA8PA9 — вывод 30: DAC_EXTI9, DFSDM2_CKIN3, I2C3_SMBA, I2S2_CK, SDIO_D2, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS30PA9PA10 — вывод 31: DFSDM2_DATIN3, I2S2_SD, I2S5_SD, SPI2_MOSI, SPI5_MOSI, TIM1_CH3, USART1_RX, USB_OTG_FS_ID31PA10PA11 — вывод 32: ADC1_EXTI11, CAN1_RX, DFSDM2_CKIN5, I2S2_WS, SPI2_NSS, SPI4_MISO, TIM1_CH4, UART4_RX, USART1_CTS, USART6_TX, USB_OTG_FS_DM32PA11PA12 — вывод 33: CAN1_TX, DFSDM2_DATIN5, SPI2_MISO, SPI5_MISO, TIM1_ETR, UART4_TX, USART1_RTS, USART6_RX, USB_OTG_FS_DP33PA12PA13 — вывод 34: SYS_JTMS-SWDIO34PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: SYS_JTCK-SWCLK37PA14PA15 — вывод 38: ADC1_EXTI15, CAN3_TX, I2S1_WS, I2S3_WS, SAI1_MCLK_A, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART7_TX, USART1_TX38PA15PB3 — вывод 39: CAN3_RX, FMPI2C1_SDA, I2C2_SDA, I2S1_CK, I2S3_CK, SAI1_SD_A, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2, UART7_RX, USART1_RX39PB3PB4 — вывод 40: CAN3_TX, I2C3_SDA, I2S3_ext_SD, SAI1_SCK_A, SDIO_D0, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, UART7_TX40PB4PB5 — вывод 41: CAN2_RX, I2C1_SMBA, I2S1_SD, I2S3_SD, LPTIM1_IN1, SAI1_FS_A, SDIO_D3, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, UART5_RX41PB5PB6 — вывод 42: CAN2_TX, DFSDM2_CKIN7, I2C1_SCL, LPTIM1_ETR, SDIO_D0, TIM4_CH1, UART5_TX, USART1_TX42PB6PB7 — вывод 43: DFSDM2_DATIN7, I2C1_SDA, LPTIM1_IN2, TIM4_CH2, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: CAN1_RX, DFSDM2_CKIN1, I2C1_SCL, I2C3_SDA, I2S5_SD, LPTIM1_OUT, SDIO_D4, SPI5_MOSI, TIM10_CH1, TIM4_CH3, UART5_RX45PB8PB9 — вывод 46: CAN1_TX, DAC_EXTI9, DFSDM2_DATIN1, I2C1_SDA, I2C2_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4, UART5_TX46PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
RTSPA12 (33, AF7)
RXPA10 (31, AF7), PB3 (39, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PA15 (38, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0 (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7)
TXPA2 (12, AF7)
USART6RXPA12 (33, AF8)
TXPA11 (32, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (11, AF8), PA11 (32, AF11)
TXPA0 (10, AF8), PA12 (33, AF11)
UART5RXPB12 (25, AF11), PB5 (41, AF11), PB8 (45, AF11)
TXPB13 (26, AF11), PB6 (42, AF11), PB9 (46, AF11)
UART7RXPA8 (29, AF8), PB3 (39, AF8)
TXPA15 (38, AF8), PB4 (40, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PB4 (40, AF5)
MOSIPA7 (17, AF5), PB5 (41, AF5)
NSSPA4 (14, AF5), PA15 (38, AF5)
SCKPA5 (15, AF5), PB3 (39, AF5)
SPI2MISOPB14 (27, AF5), PA12 (33, AF5)
MOSIPB15 (28, AF5), PA10 (31, AF5)
NSSPB12 (25, AF5), PA11 (32, AF5), PB9 (46, AF5)
SCKPB10 (21, AF5), PB13 (26, AF5), PA9 (30, AF5)
SPI3MISOPB4 (40, AF6)
MOSIPB5 (41, AF6)
NSSPA4 (14, AF6), PA15 (38, AF6)
SCKPB12 (25, AF7), PB3 (39, AF6)
SPI4MISOPA11 (32, AF6)
MOSIPA1 (11, AF5)
NSSPB12 (25, AF6)
SCKPB13 (26, AF6)
SPI5MISOPA12 (33, AF6)
MOSIPA10 (31, AF6), PB8 (45, AF6)
NSSPB1 (19, AF6)
SCKPB0 (18, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA2 (12, AF5)
I2S1CKPA5 (15, AF5), PB3 (39, AF5)
SDPA7 (17, AF5), PB5 (41, AF5)
WSPA4 (14, AF5), PA15 (38, AF5)
I2S2CKPB10 (21, AF5), PB13 (26, AF5), PA9 (30, AF5)
ext_SDPB14 (27, AF6)
MCKPA3 (13, AF5), PA6 (16, AF6)
SDPB15 (28, AF5), PA10 (31, AF5)
WSPB12 (25, AF5), PA11 (32, AF5), PB9 (46, AF5)
I2S3CKPB12 (25, AF5), PB3 (39, AF6)
ext_SDPB4 (40, AF5)
MCKPB10 (21, AF6)
SDPB5 (41, AF6)
WSPA4 (14, AF6), PA15 (38, AF6)
I2S4CKPB13 (26, AF6)
SDPA1 (11, AF5)
WSPB12 (25, AF6)
I2S5CKPB0 (18, AF6)
SDPA10 (31, AF6), PB8 (45, AF6)
WSPB1 (19, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4), PB9 (46, AF4)
SMBAPB5 (41, AF4)
I2C2SCLPB10 (21, AF4)
SDAPB3 (39, AF9), PB9 (46, AF9)
SMBAPB12 (25, AF4)
I2C3SCLPA8 (29, AF4)
SDAPB4 (40, AF9), PB8 (45, AF9)
SMBAPA9 (30, AF4)

FMPI2C — I²C Fast-mode Plus

БлокСигналВыводы
FMPI2C1SCLPB10 (21, AF9), PB15 (28, AF4)
SDAPB14 (27, AF4), PB3 (39, AF4)
SMBAPB13 (26, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (32, AF9), PB8 (45, AF8)
TXPA12 (33, AF9), PB9 (46, AF8)
CAN2RXPB12 (25, AF9), PB5 (41, AF9)
TXPB13 (26, AF9), PB6 (42, AF9)
CAN3RXPA8 (29, AF11), PB3 (39, AF11)
TXPA15 (38, AF11), PB4 (40, AF11)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (32, AF10)
DPPA12 (33, AF10)
IDPA10 (31, AF10)
SOFPA8 (29, AF10)
VBUSPA9 (30, AF10)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPB15 (28, AF12)
CMDPA6 (16, AF12)
D0PB4 (40, AF12), PB6 (42, AF12)
D1PA8 (29, AF12)
D2PA9 (30, AF12)
D3PB5 (41, AF12)
D4PB8 (45, AF12)
D5PB9 (46, AF12)
D6PB14 (27, AF12)
D7PB10 (21, AF12)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APB5 (41, AF10)
MCLK_APA15 (38, AF10)
SCK_APB4 (40, AF10)
SD_APB3 (39, AF10)
SD_BPA3 (13, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)
OUT2PA5 (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB12 (25, AF1)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM2CH1PA0 (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
CH2PA1 (11, AF1), PB3 (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1)
ETRPA0 (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
TIM3CH1PA6 (16, AF2), PB4 (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM4CH1PB6 (42, AF2)
CH2PB7 (43, AF2)
CH3PB8 (45, AF2)
CH4PB9 (46, AF2)
TIM5CH1PA0 (10, AF2)
CH2PA1 (11, AF2)
CH3PA2 (12, AF2)
CH4PA3 (13, AF2)
TIM8BKINPA6 (16, AF3)
CH1NPA5 (15, AF3), PA7 (17, AF3)
CH2NPB0 (18, AF3), PB14 (27, AF3)
CH3NPB1 (19, AF3), PB15 (28, AF3)
ETRPA0 (10, AF3)
TIM9CH1PA2 (12, AF3)
CH2PA3 (13, AF3)
TIM10CH1PB8 (45, AF3)
TIM11CH1PB9 (46, AF3)
TIM12CH1PB14 (27, AF9)
CH2PB15 (28, AF9)
TIM13CH1PA6 (16, AF9)
TIM14CH1PA7 (17, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (42, AF1)
IN1PB5 (41, AF1)
IN2PB7 (43, AF1)
OUTPB2 (20, AF1), PB8 (45, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (2)
REFINPB15 (28, AF0)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PB2 (20, AF6)
CKIN1PA5 (15, AF8), PB13 (26, AF10)
CKIN2PB15 (28, AF8)
CKOUTPA8 (29, AF6)
DATIN0PB1 (19, AF8)
DATIN1PA4 (14, AF8), PB12 (25, AF10)
DATIN2PB14 (27, AF8)
DFSDM2CKIN1PA6 (16, AF7), PB8 (45, AF7)
CKIN3PA9 (30, AF3)
CKIN5PA11 (32, AF3)
CKIN7PB6 (42, AF6)
CKOUTPB10 (21, AF10)
DATIN1PA7 (17, AF7), PB9 (46, AF6)
DATIN3PA10 (31, AF3)
DATIN5PA12 (33, AF3)
DATIN7PB7 (43, AF6)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-SWOPB3 (39, AF0)
JTMS-SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (29, AF0)
OSC_INPH0 - OSC_IN (5)
OSC_OUTPH1 - OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUP1PA0 (10)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_AF1
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PH0 - OSC_INввод-выводRCC_OSC_IN
6PH1 - OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC1_IN0, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
11PA1ввод-выводADC1_IN1, I2S4_SD (AF5), SPI4_MOSI (AF5), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
12PA2ввод-выводADC1_IN2, I2S_CKIN (AF5), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
13PA3ввод-выводADC1_IN3, I2S2_MCK (AF5), SAI1_SD_B (AF10), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7)
14PA4ввод-выводADC1_IN4, DAC_OUT1, DFSDM1_DATIN1 (AF8), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7)
15PA5ввод-выводADC1_IN5, DAC_OUT2, DFSDM1_CKIN1 (AF8), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3)
16PA6ввод-выводADC1_IN6, DFSDM2_CKIN1 (AF7), I2S2_MCK (AF6), SDIO_CMD (AF12), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
17PA7ввод-выводADC1_IN7, DFSDM2_DATIN1 (AF7), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
18PB0ввод-выводADC1_IN8, I2S5_CK (AF6), SPI5_SCK (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3)
19PB1ввод-выводADC1_IN9, DFSDM1_DATIN0 (AF8), I2S5_WS (AF6), SPI5_NSS (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
20PB2ввод-выводDFSDM1_CKIN0 (AF6), LPTIM1_OUT (AF1)
21PB10ввод-выводDFSDM2_CKOUT (AF10), FMPI2C1_SCL (AF9), I2C2_SCL (AF4), I2S2_CK (AF5), I2S3_MCK (AF6), SDIO_D7 (AF12), SPI2_SCK (AF5), TIM2_CH3 (AF1)
22VCAP_1питание—
23VSSпитание—
24VDDпитание—
25PB12ввод-выводCAN2_RX (AF9), DFSDM1_DATIN1 (AF10), I2C2_SMBA (AF4), I2S2_WS (AF5), I2S3_CK (AF5), I2S4_WS (AF6), SPI2_NSS (AF5), SPI3_SCK (AF7), SPI4_NSS (AF6), TIM1_BKIN (AF1), UART5_RX (AF11)
26PB13ввод-выводCAN2_TX (AF9), DFSDM1_CKIN1 (AF10), FMPI2C1_SMBA (AF4), I2S2_CK (AF5), I2S4_CK (AF6), SPI2_SCK (AF5), SPI4_SCK (AF6), TIM1_CH1N (AF1), UART5_TX (AF11)
27PB14ввод-выводDFSDM1_DATIN2 (AF8), FMPI2C1_SDA (AF4), I2S2_ext_SD (AF6), SDIO_D6 (AF12), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3)
28PB15ввод-выводADC1_EXTI15, DFSDM1_CKIN2 (AF8), FMPI2C1_SCL (AF4), I2S2_SD (AF5), RTC_REFIN (AF0), SDIO_CK (AF12), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3)
29PA8ввод-выводCAN3_RX (AF11), DFSDM1_CKOUT (AF6), I2C3_SCL (AF4), RCC_MCO_1 (AF0), SDIO_D1 (AF12), TIM1_CH1 (AF1), UART7_RX (AF8), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
30PA9ввод-выводDAC_EXTI9, DFSDM2_CKIN3 (AF3), I2C3_SMBA (AF4), I2S2_CK (AF5), SDIO_D2 (AF12), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS (AF10)
31PA10ввод-выводDFSDM2_DATIN3 (AF3), I2S2_SD (AF5), I2S5_SD (AF6), SPI2_MOSI (AF5), SPI5_MOSI (AF6), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
32PA11ввод-выводADC1_EXTI11, CAN1_RX (AF9), DFSDM2_CKIN5 (AF3), I2S2_WS (AF5), SPI2_NSS (AF5), SPI4_MISO (AF6), TIM1_CH4 (AF1), UART4_RX (AF11), USART1_CTS (AF7), USART6_TX (AF8), USB_OTG_FS_DM (AF10)
33PA12ввод-выводCAN1_TX (AF9), DFSDM2_DATIN5 (AF3), SPI2_MISO (AF5), SPI5_MISO (AF6), TIM1_ETR (AF1), UART4_TX (AF11), USART1_RTS (AF7), USART6_RX (AF8), USB_OTG_FS_DP (AF10)
34PA13ввод-выводSYS_JTMS-SWDIO (AF0)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводSYS_JTCK-SWCLK (AF0)
38PA15ввод-выводADC1_EXTI15, CAN3_TX (AF11), I2S1_WS (AF5), I2S3_WS (AF6), SAI1_MCLK_A (AF10), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART7_TX (AF8), USART1_TX (AF7)
39PB3ввод-выводCAN3_RX (AF11), FMPI2C1_SDA (AF4), I2C2_SDA (AF9), I2S1_CK (AF5), I2S3_CK (AF6), SAI1_SD_A (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1), UART7_RX (AF8), USART1_RX (AF7)
40PB4ввод-выводCAN3_TX (AF11), I2C3_SDA (AF9), I2S3_ext_SD (AF5), SAI1_SCK_A (AF10), SDIO_D0 (AF12), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), UART7_TX (AF8)
41PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), LPTIM1_IN1 (AF1), SAI1_FS_A (AF10), SDIO_D3 (AF12), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), UART5_RX (AF11)
42PB6ввод-выводCAN2_TX (AF9), DFSDM2_CKIN7 (AF6), I2C1_SCL (AF4), LPTIM1_ETR (AF1), SDIO_D0 (AF12), TIM4_CH1 (AF2), UART5_TX (AF11), USART1_TX (AF7)
43PB7ввод-выводDFSDM2_DATIN7 (AF6), I2C1_SDA (AF4), LPTIM1_IN2 (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
44BOOT0загрузка—
45PB8ввод-выводCAN1_RX (AF8), DFSDM2_CKIN1 (AF7), I2C1_SCL (AF4), I2C3_SDA (AF9), I2S5_SD (AF6), LPTIM1_OUT (AF1), SDIO_D4 (AF12), SPI5_MOSI (AF6), TIM10_CH1 (AF3), TIM4_CH3 (AF2), UART5_RX (AF11)
46PB9ввод-выводCAN1_TX (AF8), DAC_EXTI9, DFSDM2_DATIN1 (AF6), I2C1_SDA (AF4), I2C2_SDA (AF9), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2), UART5_TX (AF11)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP22вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F413C(G-H)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F413CGSTM32F413CGUx1 МБ320 КБ
STM32F413CHSTM32F413CHUx1,5 МБ320 КБ

Линейка STM32F413/423, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F423CHSTM32F413/42348 из 48выводы совпадают полностью
STM32F412CE, STM32F412CGSTM32F41248 из 48выводы совпадают полностью
STM32F411CC, STM32F411CESTM32F41147 из 4822: VCAP → VCAP1
STM32H503CBUxSTM32H50347 из 4846: PB9 → VCAP
STM32H523CCUxSTM32H5x347 из 4846: PB9 → VCAP
STM32H523CEUxSTM32H5x347 из 4846: PB9 → VCAP
STM32H533CEUxSTM32H5x347 из 4846: PB9 → VCAP
STM32H543CEUxSTM32H5x347 из 4846: PB9 → VCAP
STM32H543CGUxSTM32H5x347 из 4846: PB9 → VCAP
STM32H553CGUxSTM32H5x347 из 4846: PB9 → VCAP
STM32U335CBUxSTM32U3x547 из 4844: BOOT0 → PH3
STM32U335CCUxSTM32U3x547 из 4844: BOOT0 → PH3

Частые вопросы

На каких выводах USART1 у STM32F413CG?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PA15 (вывод 38, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB3 (вывод 39, AF7) или PB7 (вывод 43, AF7).

Где у STM32F413CG выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F413CG?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32F413CG в корпусе UFQFPN48?

36 из 48. Ещё 10 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F413CG и STM32F413CH?

Объёмом памяти: STM32F413CG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32F413CH — 1,5 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F413CG?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
