STM32F103CB в корпусе UFQFPN48: распиновка

STM32F103CB — микроконтроллер STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 128 КБ флеш-памяти и 20 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
128 КБ
ОЗУ
20 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
37
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

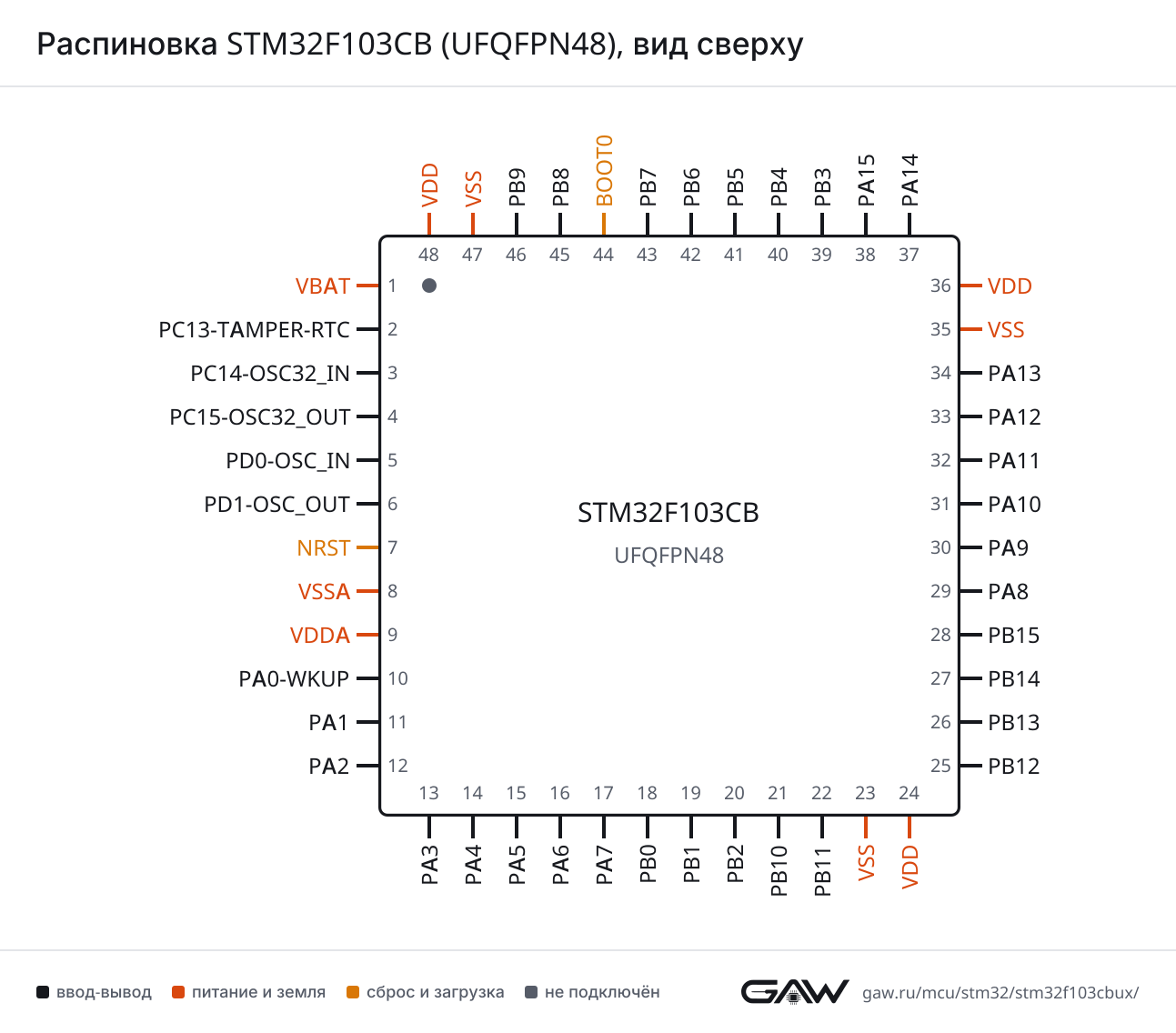

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F103CB в корпусе UFQFPN48, вид сверхуSTM32F103CBUFQFPN48, вид сверхуVBAT — вывод 11VBATPC13-TAMPER-RTC — вывод 2: RTC_OUT, RTC_TAMPER2PC13-TAMPER-RTCPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPD0-OSC_IN — вывод 5: RCC_OSC_IN5PD0-OSC_INPD1-OSC_OUT — вывод 6: RCC_OSC_OUT6PD1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0-WKUP — вывод 10: ADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS10PA0-WKUPPA1 — вывод 11: ADC1_IN1, ADC2_IN1, TIM2_CH2, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN2, ADC2_IN2, TIM2_CH3, USART2_TX12PA2PA3 — вывод 13: ADC1_IN3, ADC2_IN3, TIM2_CH4, USART2_RX13PA3PA4 — вывод 14: ADC1_IN4, ADC2_IN4, SPI1_NSS, USART2_CK14PA4PA5 — вывод 15: ADC1_IN5, ADC2_IN5, SPI1_SCK15PA5PA6 — вывод 16: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH116PA6PA7 — вывод 17: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH217PA7PB0 — вывод 18: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH318PB0PB1 — вывод 19: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH419PB1PB2 — вывод 2020PB2PB10 — вывод 21: I2C2_SCL, TIM2_CH3, USART3_TX21PB10PB11 — вывод 22: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2C2_SMBA, SPI2_NSS, TIM1_BKIN, USART3_CK25PB12PB13 — вывод 26: SPI2_SCK, TIM1_CH1N, USART3_CTS26PB13PB14 — вывод 27: SPI2_MISO, TIM1_CH2N, USART3_RTS27PB14PB15 — вывод 28: ADC1_EXTI15, ADC2_EXTI15, SPI2_MOSI, TIM1_CH3N28PB15PA8 — вывод 29: RCC_MCO, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: TIM1_CH2, USART1_TX30PA9PA10 — вывод 31: TIM1_CH3, USART1_RX31PA10PA11 — вывод 32: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM32PA11PA12 — вывод 33: CAN_TX, TIM1_ETR, USART1_RTS, USB_DP33PA12PA13 — вывод 34: SYS_JTMS-SWDIO34PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: SYS_JTCK-SWCLK37PA14PA15 — вывод 38: ADC1_EXTI15, ADC2_EXTI15, SPI1_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR38PA15PB3 — вывод 39: SPI1_SCK, SYS_JTDO-TRACESWO, TIM2_CH239PB3PB4 — вывод 40: SPI1_MISO, SYS_NJTRST, TIM3_CH140PB4PB5 — вывод 41: I2C1_SMBA, SPI1_MOSI, TIM3_CH241PB5PB6 — вывод 42: I2C1_SCL, TIM4_CH1, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, TIM4_CH2, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: CAN_RX, I2C1_SCL, TIM4_CH345PB8PB9 — вывод 46: CAN_TX, I2C1_SDA, TIM4_CH446PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29)
CTSPA11 (32)
RTSPA12 (33)
RXPA10 (31), PB7 (43, ремап)
TXPA9 (30), PB6 (42, ремап)
USART2CKPA4 (14)
CTSPA0-WKUP (10)
RTSPA1 (11)
RXPA3 (13)
TXPA2 (12)
USART3CKPB12 (25)
CTSPB13 (26)
RTSPB14 (27)
RXPB11 (22)
TXPB10 (21)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16), PB4 (40, ремап)
MOSIPA7 (17), PB5 (41, ремап)
NSSPA4 (14), PA15 (38, ремап)
SCKPA5 (15), PB3 (39, ремап)
SPI2MISOPB14 (27)
MOSIPB15 (28)
NSSPB12 (25)
SCKPB13 (26)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42), PB8 (45, ремап)
SDAPB7 (43), PB9 (46, ремап)
SMBAPB5 (41)
I2C2SCLPB10 (21)
SDAPB11 (22)
SMBAPB12 (25)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (32), PB8 (45, ремап)
TXPA12 (33), PB9 (46, ремап)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32)
DPPA12 (33)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (22), PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0-WKUP (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)
ADC2EXTI11PB11 (22), PA11 (32)
EXTI15PC15-OSC32_OUT (4), PB15 (28), PA15 (38)
IN0PA0-WKUP (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, ремап), PB12 (25)
CH1PA8 (29)
CH1NPA7 (17, ремап), PB13 (26)
CH2PA9 (30)
CH2NPB0 (18, ремап), PB14 (27)
CH3PA10 (31)
CH3NPB1 (19, ремап), PB15 (28)
CH4PA11 (32)
ETRPA12 (33)
TIM2CH1PA0-WKUP (10), PA15 (38, ремап)
CH2PA1 (11), PB3 (39, ремап)
CH3PA2 (12), PB10 (21, ремап)
CH4PA3 (13), PB11 (22, ремап)
ETRPA0-WKUP (10), PA15 (38, ремап)
TIM3CH1PA6 (16), PB4 (40, ремап)
CH2PA7 (17), PB5 (41, ремап)
CH3PB0 (18)
CH4PB1 (19)
TIM4CH1PB6 (42)
CH2PB7 (43)
CH3PB8 (45)
CH4PB9 (46)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37)
JTDIPA15 (38)
JTDO-TRACESWOPB3 (39)
JTMS-SWDIOPA13 (34)
NJTRSTPB4 (40)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29)
OSC_INPD0-OSC_IN (5)
OSC_OUTPD1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (2)
SYS_WKUPPA0-WKUP (10)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PD0-OSC_INввод-выводRCC_OSC_IN
6PD1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS
11PA1ввод-выводADC1_IN1, ADC2_IN1, TIM2_CH2, USART2_RTS
12PA2ввод-выводADC1_IN2, ADC2_IN2, TIM2_CH3, USART2_TX
13PA3ввод-выводADC1_IN3, ADC2_IN3, TIM2_CH4, USART2_RX
14PA4ввод-выводADC1_IN4, ADC2_IN4, SPI1_NSS, USART2_CK
15PA5ввод-выводADC1_IN5, ADC2_IN5, SPI1_SCK
16PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1
17PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2
18PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3
19PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4
20PB2ввод-вывод—
21PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
22PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2C2_SMBA, SPI2_NSS, TIM1_BKIN, USART3_CK
26PB13ввод-выводSPI2_SCK, TIM1_CH1N, USART3_CTS
27PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
28PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI2_MOSI, TIM1_CH3N
29PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK
30PA9ввод-выводTIM1_CH2, USART1_TX
31PA10ввод-выводTIM1_CH3, USART1_RX
32PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM
33PA12ввод-выводCAN_TX, TIM1_ETR, USART1_RTS, USB_DP
34PA13ввод-выводSYS_JTMS-SWDIO
35VSSпитание—
36VDDпитание—
37PA14ввод-выводSYS_JTCK-SWCLK
38PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, SPI1_NSS (ремап), SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
39PB3ввод-выводSPI1_SCK (ремап), SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
40PB4ввод-выводSPI1_MISO (ремап), SYS_NJTRST, TIM3_CH1 (ремап)
41PB5ввод-выводI2C1_SMBA, SPI1_MOSI (ремап), TIM3_CH2 (ремап)
42PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
43PB7ввод-выводI2C1_SDA, TIM4_CH2, USART1_RX (ремап)
44BOOT0загрузка—
45PB8ввод-выводCAN_RX (ремап), I2C1_SCL (ремап), TIM4_CH3
46PB9ввод-выводCAN_TX (ремап), I2C1_SDA (ремап), TIM4_CH4
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F103CBUx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F103CBSTM32F103CBUx128 КБ20 КБ

Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F103C6STM32F10348 из 48выводы совпадают полностью
STM32F101C8, STM32F101CBSTM32F10148 из 48выводы совпадают полностью
STM32F071C(8-B)UxSTM32F0x145 из 485: PD0 → PF0; 6: PD1 → PF1; 36: VDD → VDDIO2
STM32F072C(8-B)UxSTM32F0x245 из 485: PD0 → PF0; 6: PD1 → PF1; 36: VDD → VDDIO2
STM32F411CC, STM32F411CESTM32F41145 из 485: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP1
STM32F412CE, STM32F412CGSTM32F41245 из 485: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP
STM32F413CG, STM32F413CHSTM32F413/42345 из 485: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP
STM32F423CHSTM32F413/42345 из 485: PD0 → PH0; 6: PD1 → PH1; 22: PB11 → VCAP
STM32L031C(4-6)UxSTM32L0x145 из 481: VBAT → PC0; 5: PD0 → PH0; 6: PD1 → PH1
STM32L041C6UxSTM32L0x145 из 481: VBAT → PC0; 5: PD0 → PH0; 6: PD1 → PH1
STM32L100C6UxSTM32L100 Value Line45 из 481: VBAT → VLCD; 5: PD0 → PH0; 6: PD1 → PH1
STM32L100C6UxASTM32L100 Value Line45 из 481: VBAT → VLCD; 5: PD0 → PH0; 6: PD1 → PH1

Частые вопросы

На каких выводах USART1 у STM32F103CB?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 30) или PB6 (вывод 42, после ремапа), USART1_RX — на PA10 (вывод 31) или PB7 (вывод 43, после ремапа).

Где у STM32F103CB выводы SWD для программатора?

SWDIO — PA13 (вывод 34), SWCLK — PA14 (вывод 37). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F103CB?

I2C1_SCL — PB6 (вывод 42) или PB8 (вывод 45, после ремапа), I2C1_SDA — PB7 (вывод 43) или PB9 (вывод 46, после ремапа).

Сколько выводов ввода-вывода у STM32F103CB в корпусе UFQFPN48?

37 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F103CB?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
