STM32F072RBIx в корпусе UFBGA64: распиновка

STM32F072RBIx — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
128 КБ
ОЗУ
16 КБ
Корпус
UFBGA64, 64 шарика
Линий ввода-вывода
51
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F072RBIx в корпусе UFBGA64, вид сверхуABCDEFGH12345678PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PB9 — шарик A3: CAN_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1PB9PB4 — шарик A4: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2PB4PB3 — шарик A5: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO1PB3PA15 — шарик A6: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PA14 — шарик A7: SYS_SWCLK, USART2_TXPA14PA13 — шарик A8: IR_OUT, SYS_SWDIO, USB_NOEPA13PC15-OSC32_OUT — шарик B1: RCC_OSC32_OUTPC15VBAT — шарик B2VBATPB8 — шарик B3: CAN_RX, CEC, I2C1_SCL, TIM16_CH1, TSC_SYNCPB8BOOT0 — шарик B4BOOT0PD2 — шарик B5: TIM3_ETR, USART3_DE, USART3_RTSPD2PC11 — шарик B6: USART3_RX, USART4_RXPC11PC10 — шарик B7: USART3_TX, USART4_TXPC10PA12 — шарик B8: CAN_TX, COMP2_OUT, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DPPA12PF0-OSC_IN — шарик C1: CRS_SYNC, RCC_OSC_INPF0VSS — шарик C2VSSPB7 — шарик C3: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX, USART4_CTSPB7PB5 — шарик C4: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH2PB5PC12 — шарик C5: USART3_CK, USART4_CKPC12PA10 — шарик C6: TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RXPA10PA9 — шарик C7: DAC_EXTI9, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TXPA9PA11 — шарик C8: CAN_RX, COMP1_OUT, TIM1_CH4, TSC_G4_IO3, USART1_CTS, USB_DMPA11PF1-OSC_OUT — шарик D1: RCC_OSC_OUTPF1VDD — шарик D2VDDPB6 — шарик D3: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6VSS — шарик D4VSSVSS — шарик D5VSSVSS — шарик D6VSSPA8 — шарик D7: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CKPA8PC9 — шарик D8: DAC_EXTI9, TIM3_CH4PC9NRST — шарик E1NRSTPC1 — шарик E2: ADC_IN11PC1PC0 — шарик E3: ADC_IN10PC0VDD — шарик E4VDDVDD — шарик E5VDDVDDIO2 — шарик E6VDDIO2PC7 — шарик E7: TIM3_CH2PC7PC8 — шарик E8: TIM3_CH3PC8VSSA — шарик F1VSSAPC2 — шарик F2: ADC_IN12, I2S2_MCK, SPI2_MISOPC2PA2 — шарик F3: ADC_IN2, COMP2_INM, COMP2_OUT, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PA5 — шарик F4: ADC_IN5, CEC, COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PB0 — шарик F5: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2, USART3_CKPB0PC6 — шарик F6: TIM3_CH1PC6PB15 — шарик F7: I2S2_SD, RTC_REFIN, SPI2_MOSI, SYS_WKUP7, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB14 — шарик F8: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14PC3 — шарик G1: ADC_IN13, I2S2_SD, SPI2_MOSIPC3PA0 — шарик G2: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TXPA0PA3 — шарик G3: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA6 — шарик G4: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3, USART3_CTSPA6PB1 — шарик G5: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3, USART3_DE, USART3_RTSPB1PB2 — шарик G6: TSC_G3_IO4PB2PB10 — шарик G7: CEC, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB13 — шарик G8: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13VDDA — шарик H1VDDAPA1 — шарик H2: ADC_IN1, COMP1_INP, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик H3: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CKPA4PA7 — шарик H4: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PC4 — шарик H5: ADC_IN14, USART3_TXPC4PC5 — шарик H6: ADC_IN15, SYS_WKUP5, TSC_G3_IO1, USART3_RXPC5PB11 — шарик H7: I2C2_SDA, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11PB12 — шарик H8: I2S2_WS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12UFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

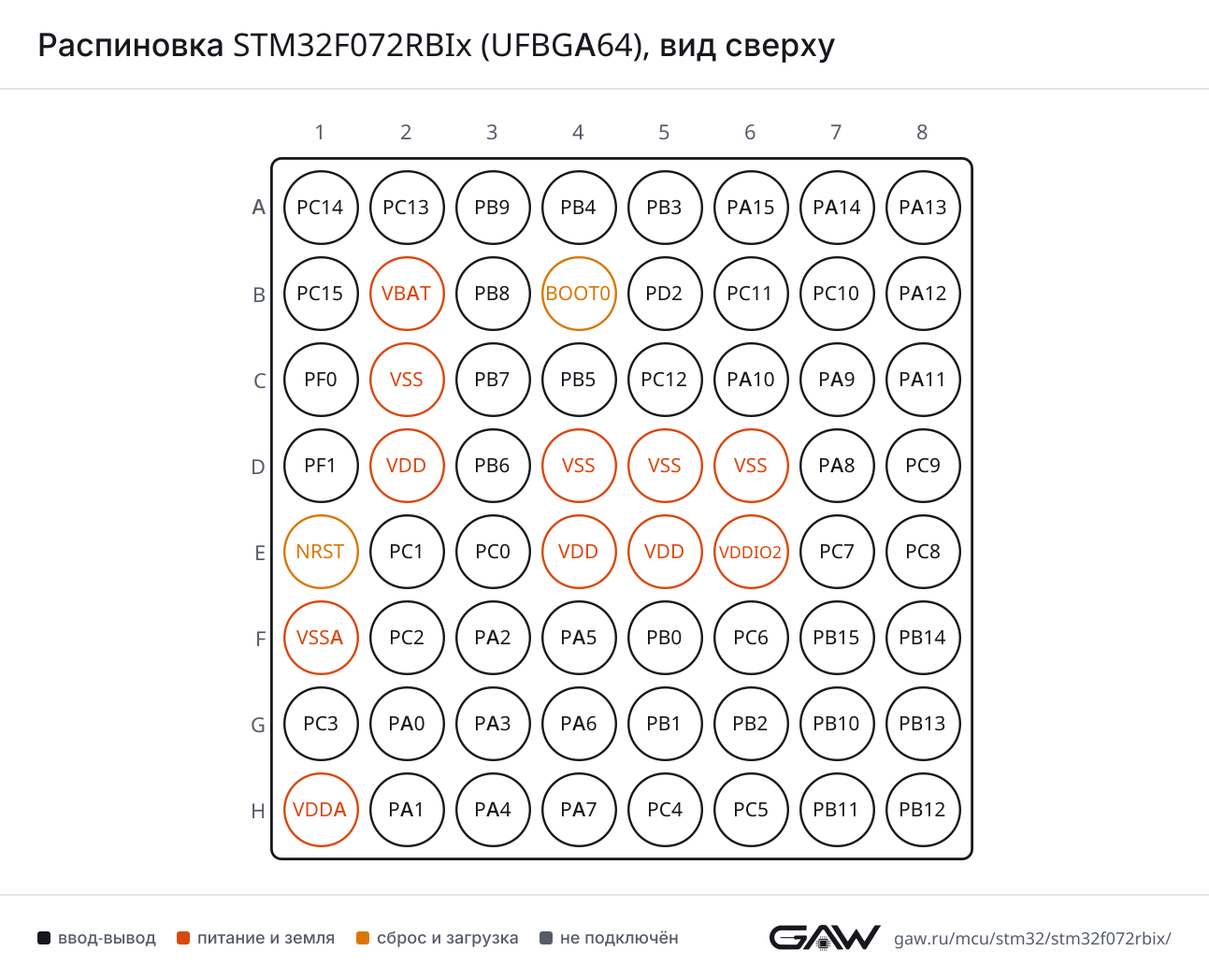

Распиновка STM32F072RBIx (UFBGA64), вид сверхуРаспиновка UFBGA64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D7, AF1)
CTSPA11 (C8, AF1)
DEPA12 (B8, AF1)
RTSPA12 (B8, AF1)
RXPB7 (C3, AF0), PA10 (C6, AF1)
TXPA9 (C7, AF1), PB6 (D3, AF0)
USART2CKPA4 (H3, AF1)
CTSPA0 (G2, AF1)
DEPA1 (H2, AF1)
RTSPA1 (H2, AF1)
RXPA15 (A6, AF1), PA3 (G3, AF1)
TXPA14 (A7, AF1), PA2 (F3, AF1)
USART3CKPC12 (C5, AF1), PB0 (F5, AF4), PB12 (H8, AF4)
CTSPA6 (G4, AF4), PB13 (G8, AF4)
DEPD2 (B5, AF1), PB14 (F8, AF4), PB1 (G5, AF4)
RTSPD2 (B5, AF1), PB14 (F8, AF4), PB1 (G5, AF4)
RXPC11 (B6, AF1), PC5 (H6, AF1), PB11 (H7, AF4)
TXPC10 (B7, AF1), PB10 (G7, AF4), PC4 (H5, AF1)
USART4CKPC12 (C5, AF0)
CTSPB7 (C3, AF4)
DEPA15 (A6, AF4)
RTSPA15 (A6, AF4)
RXPC11 (B6, AF0), PA1 (H2, AF4)
TXPC10 (B7, AF0), PA0 (G2, AF4)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A4, AF0), PA6 (G4, AF0)
MOSIPB5 (C4, AF0), PA7 (H4, AF0)
NSSPA15 (A6, AF0), PA4 (H3, AF0)
SCKPB3 (A5, AF0), PA5 (F4, AF0)
SPI2MISOPC2 (F2, AF1), PB14 (F8, AF0)
MOSIPB15 (F7, AF0), PC3 (G1, AF1)
NSSPB9 (A3, AF5), PB12 (H8, AF0)
SCKPB10 (G7, AF5), PB13 (G8, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3 (A5, AF0), PA5 (F4, AF0)
MCKPB4 (A4, AF0), PA6 (G4, AF0)
SDPB5 (C4, AF0), PA7 (H4, AF0)
WSPA15 (A6, AF0), PA4 (H3, AF0)
I2S2CKPB10 (G7, AF5), PB13 (G8, AF0)
MCKPC2 (F2, AF1), PB14 (F8, AF0)
SDPB15 (F7, AF0), PC3 (G1, AF1)
WSPB9 (A3, AF5), PB12 (H8, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B3, AF1), PB6 (D3, AF1)
SDAPB9 (A3, AF1), PB7 (C3, AF1)
SMBAPB5 (C4, AF3)
I2C2SCLPB10 (G7, AF1), PB13 (G8, AF5)
SDAPB14 (F8, AF5), PB11 (H7, AF1)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (B3, AF4), PA11 (C8, AF4)
TXPB9 (A3, AF4), PA12 (B8, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C8)
DPPA12 (B8)
NOEPA13 (A8, AF2)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (B3, AF0), PA5 (F4, AF1), PB10 (G7, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (G2)
IN1PA1 (H2)
IN2PA2 (F3)
IN3PA3 (G3)
IN4PA4 (H3)
IN5PA5 (F4)
IN6PA6 (G4)
IN7PA7 (H4)
IN8PB0 (F5)
IN9PB1 (G5)
IN10PC0 (E3)
IN11PC1 (E2)
IN12PC2 (F2)
IN13PC3 (G1)
IN14PC4 (H5)
IN15PC5 (H6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A3), PA9 (C7), PC9 (D8)
OUT1PA4 (H3)
OUT2PA5 (F4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F4), PA0 (G2), PA4 (H3)
INPPA1 (H2)
OUTPA11 (C8, AF7), PA0 (G2, AF7), PA6 (G4, AF7)
COMP2INMPA2 (F3), PA5 (F4), PA4 (H3)
INPPA3 (G3)
OUTPA12 (B8, AF7), PA2 (F3, AF7), PA7 (H4, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (G4, AF2), PB12 (H8, AF2)
CH1PA8 (D7, AF2)
CH1NPB13 (G8, AF2), PA7 (H4, AF2)
CH2PA9 (C7, AF2)
CH2NPB0 (F5, AF2), PB14 (F8, AF2)
CH3PA10 (C6, AF2)
CH3NPB15 (F7, AF2), PB1 (G5, AF2)
CH4PA11 (C8, AF2)
ETRPA12 (B8, AF2)
TIM2CH1PA15 (A6, AF2), PA5 (F4, AF2), PA0 (G2, AF2)
CH2PB3 (A5, AF2), PA1 (H2, AF2)
CH3PA2 (F3, AF2), PB10 (G7, AF2)
CH4PA3 (G3, AF2), PB11 (H7, AF2)
ETRPA15 (A6, AF2), PA5 (F4, AF2), PA0 (G2, AF2)
TIM3CH1PB4 (A4, AF1), PC6 (F6, AF0), PA6 (G4, AF1)
CH2PB5 (C4, AF1), PC7 (E7, AF0), PA7 (H4, AF1)
CH3PC8 (E8, AF0), PB0 (F5, AF1)
CH4PC9 (D8, AF0), PB1 (G5, AF1)
ETRPD2 (B5, AF0)
TIM14CH1PB1 (G5, AF0), PA4 (H3, AF4), PA7 (H4, AF4)
TIM15BKINPA9 (C7, AF0), PB12 (H8, AF5)
CH1PA2 (F3, AF0), PB14 (F8, AF1)
CH1NPB15 (F7, AF3), PA1 (H2, AF5)
CH2PB15 (F7, AF1), PA3 (G3, AF0)
TIM16BKINPB5 (C4, AF2)
CH1PB8 (B3, AF2), PA6 (G4, AF5)
CH1NPB6 (D3, AF2)
TIM17BKINPB4 (A4, AF5), PA10 (C6, AF0)
CH1PB9 (A3, AF2), PA7 (H4, AF5)
CH1NPB7 (C3, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (A2)
OUT_CALIBPC13 (A2)
REFINPB15 (F7)
TSPC13 (A2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (G2, AF3)
G1_IO2PA1 (H2, AF3)
G1_IO3PA2 (F3, AF3)
G1_IO4PA3 (G3, AF3)
G2_IO1PA4 (H3, AF3)
G2_IO2PA5 (F4, AF3)
G2_IO3PA6 (G4, AF3)
G2_IO4PA7 (H4, AF3)
G3_IO1PC5 (H6, AF0)
G3_IO2PB0 (F5, AF3)
G3_IO3PB1 (G5, AF3)
G3_IO4PB2 (G6, AF3)
G4_IO1PA9 (C7, AF3)
G4_IO2PA10 (C6, AF3)
G4_IO3PA11 (C8, AF3)
G4_IO4PA12 (B8, AF3)
G5_IO1PB3 (A5, AF3)
G5_IO2PB4 (A4, AF3)
G5_IO3PB6 (D3, AF3)
G5_IO4PB7 (C3, AF3)
G6_IO1PB11 (H7, AF3)
G6_IO2PB12 (H8, AF3)
G6_IO3PB13 (G8, AF3)
G6_IO4PB14 (F8, AF3)
SYNCPB8 (B3, AF3), PB10 (G7, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A7, AF0)
SWDIOPA13 (A8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D7, AF0)
OSC_INPF0-OSC_IN (C1)
OSC_OUTPF1-OSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A2)
RTC_TAMP2PA0 (G2)
SYS_WKUP1PA0 (G2)
SYS_WKUP2PC13 (A2)
SYS_WKUP4PA2 (F3)
SYS_WKUP5PC5 (H6)
SYS_WKUP6PB5 (C4)
SYS_WKUP7PB15 (F7)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
A3PB9ввод-выводCAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
A4PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
A5PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
A6PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4)
A7PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
A8PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
B1PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
B2VBATпитание—
B3PB8ввод-выводCAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
B4BOOT0загрузка—
B5PD2ввод-выводTIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1)
B6PC11ввод-выводUSART3_RX (AF1), USART4_RX (AF0)
B7PC10ввод-выводUSART3_TX (AF1), USART4_TX (AF0)
B8PA12ввод-выводCAN_TX (AF4), COMP2_OUT (AF7), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
C1PF0-OSC_INввод-выводCRS_SYNC (AF0), RCC_OSC_IN
C2VSSпитание—
C3PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4)
C4PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1)
C5PC12ввод-выводUSART3_CK (AF1), USART4_CK (AF0)
C6PA10ввод-выводTIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
C7PA9ввод-выводDAC_EXTI9, TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
C8PA11ввод-выводCAN_RX (AF4), COMP1_OUT (AF7), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM
D1PF1-OSC_OUTввод-выводRCC_OSC_OUT
D2VDDпитание—
D3PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
D4VSSпитание—
D5VSSпитание—
D6VSSпитание—
D7PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
D8PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF0)
E1NRSTсброс—
E2PC1ввод-выводADC_IN11
E3PC0ввод-выводADC_IN10
E4VDDпитание—
E5VDDпитание—
E6VDDIO2питание—
E7PC7ввод-выводTIM3_CH2 (AF0)
E8PC8ввод-выводTIM3_CH3 (AF0)
F1VSSAпитание—
F2PC2ввод-выводADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1)
F3PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
F4PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
F5PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4)
F6PC6ввод-выводTIM3_CH1 (AF0)
F7PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
F8PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
G1PC3ввод-выводADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1)
G2PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4)
G3PA3ввод-выводADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
G4PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4)
G5PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
G6PB2ввод-выводTSC_G3_IO4 (AF3)
G7PB10ввод-выводCEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4)
G8PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4)
H1VDDAпитание—
H2PA1ввод-выводADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
H3PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1)
H4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
H5PC4ввод-выводADC_IN14, USART3_TX (AF1)
H6PC5ввод-выводADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1)
H7PB11ввод-выводI2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4)
H8PB12ввод-выводI2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB2резервное питание: часы реального времени и резервные регистры
VDDD2, E4, E5питание цифровой части и линий ввода-вывода
VDDAH1питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2E6питание отдельной группы линий ввода-вывода
VSSC2, D4, D5, D6общий провод (земля)
VSSAF1общий провод аналоговой части
NRSTE1сброс, активный уровень — низкий
BOOT0B4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F072RBIx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F072RBSTM32F072RBIx128 КБ16 КБ

Линейка STM32F0x2, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F072RBHxSTM32F0x264 из 64выводы совпадают полностью
STM32F078RBSTM32F0x863 из 64G6: PB2 → NPOR
STM32F091RCSTM32F0x163 из 64B4: BOOT0 → PF11
STM32F098RCSTM32F0x862 из 64B4: BOOT0 → PF11; G6: PB2 → NPOR
STM32F051R8STM32F0x160 из 64C2: VSS → PF4; D2: VDD → PF5; D6: VSS → PF6; E6: VDDIO2 → PF7
STM32F058R8STM32F0x859 из 64C2: VSS → PF4; D2: VDD → PF5; D6: VSS → PF6; E6: VDDIO2 → PF7; G6: PB2 → NPOR
STM32L072R(B-Z)IxSTM32L0x259 из 64B2: VBAT → VDD; C1: PF0 → PH0; D1: PF1 → PH1; E6: VDDIO2 → VDD_USB; G1: PC3 → VREF+
STM32L073RZIxSTM32L0x359 из 64B2: VBAT → VLCD; C1: PF0 → PH0; D1: PF1 → PH1; E6: VDDIO2 → VDD_USB; G1: PC3 → VREF+
STM32U031R6IxSTM32U0x159 из 64B4: BOOT0 → PF3; E1: NRST → PF2; E6: VDDIO2 → VDD; F1: VSSA → VSSA/VREF-; H1: VDDA → VDDA/VREF+
STM32U031R8IxSTM32U0x159 из 64B4: BOOT0 → PF3; E1: NRST → PF2; E6: VDDIO2 → VDD; F1: VSSA → VSSA/VREF-; H1: VDDA → VDDA/VREF+
STM32L431R(B-C)IxSTM32L4x158 из 64B4: BOOT0 → PH3; C1: PF0 → PH0; D1: PF1 → PH1; E6: VDDIO2 → VDD; F1: VSSA → VSSA/VREF-; H1: VDDA → VDDA/VREF+
STM32L451R(C-E)IxSTM32L4x158 из 64B4: BOOT0 → PH3; C1: PF0 → PH0; D1: PF1 → PH1; E6: VDDIO2 → VDD; F1: VSSA → VSSA/VREF-; H1: VDDA → VDDA/VREF+

Частые вопросы

На каких выводах USART1 у STM32F072RBIx?

В корпусе UFBGA64 сигнал USART1_TX выведен на PA9 (шарик C7, AF1) или PB6 (шарик D3, AF0), USART1_RX — на PB7 (шарик C3, AF0) или PA10 (шарик C6, AF1).

Где у STM32F072RBIx выводы SWD для программатора?

SWDIO — PA13 (шарик A8, AF0), SWCLK — PA14 (шарик A7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F072RBIx?

I2C1_SCL — PB8 (шарик B3, AF1) или PB6 (шарик D3, AF1), I2C1_SDA — PB9 (шарик A3, AF1) или PB7 (шарик C3, AF1).

Сколько выводов ввода-вывода у STM32F072RBIx в корпусе UFBGA64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F072RBIx?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
