STM32U031R6 в корпусе UFBGA64: распиновка

STM32U031R6 — микроконтроллер STM32U0 на ядре Cortex-M0+: 32 КБ флеш-памяти и 12 КБ ОЗУ. Корпус UFBGA64 — 64 шарика, из них 53 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Флеш-память
32 КБ
ОЗУ
12 КБ
Корпус
UFBGA64, 64 шарика
Линий ввода-вывода
53

Схема корпуса UFBGA64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32U031R6 в корпусе UFBGA64, вид сверхуABCDEFGH12345678PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13 — шарик A2: LPTIM1_CH3, PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1PC13PB9 — шарик A3: DAC1_EXTI9, I2C1_SDA, I2C2_SDA, IR_OUT, LPTIM1_CH4, SPI2_NSS, USART3_RXPB9PB4 — шарик A4: I2C2_SDA, I2C3_SDA, LPTIM1_CH4, SPI1_MISO, TIM3_CH1, TSC_G2_IO1, USART1_CTSPB4PB3 — шарик A5: DEBUG_JTDO-SWO, I2C2_SCL, I2C3_SCL, LPTIM1_CH3, SPI1_SCK, TIM2_CH2, USART1_DE, USART1_RTSPB3PA15 — шарик A6: DEBUG_JTDI, SPI1_NSS, TIM2_CH1, TIM2_ETR, TSC_G3_IO1, USART2_RX, USART3_DE, USART3_RTS, USART4_DE, USART4_RTSPA15PA14 (SWCLK) — шарик A7: DEBUG_JTCK-SWCLK, LPTIM1_CH1, TSC_G3_IO4PA14PA13 (SWDIO) — шарик A8: DEBUG_JTMS-SWDIO, IR_OUT, TSC_G7_IO4PA13PC15-OSC32_OUT — шарик B1: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_ENPC15VBAT — шарик B2VBATPB8 — шарик B3: I2C1_SCL, I2C2_SCL, LPTIM1_IN2, TIM16_CH1, USART3_TXPB8PF3-BOOT0 (BOOT0) — шарик B4PF3PD2 — шарик B5: TIM3_ETR, TSC_SYNC, USART3_DE, USART3_RTSPD2PC11 — шарик B6: ADC1_EXTI11, TSC_G3_IO3, USART3_RX, USART4_RXPC11PC10 — шарик B7: TSC_G3_IO2, USART3_TX, USART4_TXPC10PA12 [PA10] — шарик B8: SPI1_MOSI, SPI2_MOSI, TIM1_ETR, USART1_DE, USART1_RTSPA12PF0-OSC_IN — шарик C1: RCC_OSC_INPF0VSS — шарик C2VSSPB7 — шарик C3: I2C1_SDA, I2C2_SDA, LPTIM1_IN2, LPUART2_RX, TSC_G2_IO4, USART1_RX, USART4_CTSPB7PB5 — шарик C4: LPTIM1_IN1, SPI1_MOSI, TIM16_BKIN, TIM3_CH2, TSC_G2_IO2, USART1_CKPB5PC12 — шарик C5: USART3_CK, USART4_CKPC12PA10 — шарик C6: I2C1_SDA, I2C2_SDA, RCC_MCO2, SPI2_NSS, TIM1_CH3, TSC_G7_IO3, USART1_RXPA10PA9 — шарик C7: COMP1_INP, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G7_IO2, USART1_TXPA9PA11 [PA9] — шарик C8: ADC1_EXTI11, COMP1_OUT, SPI1_MISO, SPI2_MISO, TIM1_BKIN2, TIM1_CH4, USART1_CTSPA11PF1-OSC_OUT — шарик D1: RCC_OSC_EN, RCC_OSC_OUTPF1VDD — шарик D2VDDPB6 — шарик D3: I2C1_SCL, I2C2_SCL, LPTIM1_ETR, LPUART2_TX, TIM16_CH1N, TSC_G2_IO3, USART1_TXPB6VSS — шарик D4VSSVSS — шарик D5VSSVSS — шарик D6VSSPA8 — шарик D7: LPTIM2_CH1, RCC_MCO, RCC_MCO2, TIM1_CH1, TSC_G7_IO1, USART1_CKPA8PC9 — шарик D8: DAC1_EXTI9, TIM3_CH4, TSC_G4_IO4PC9PF2-NRST — шарик E1: RCC_MCOPF2PC1 — шарик E2: ADC1_IN1, I2C3_SDA, LPTIM1_CH1, LPUART1_TX, LPUART2_RXPC1PC0 — шарик E3: ADC1_IN0, I2C3_SCL, LPTIM1_IN1, LPTIM2_IN1, LPUART1_RX, LPUART2_TXPC0VDD — шарик E4VDDVDD — шарик E5VDDVDD — шарик E6VDDPC7 — шарик E7: LPTIM2_CH2, LPUART2_RX, TIM3_CH2, TSC_G4_IO2PC7PC8 — шарик E8: TIM3_CH3, TSC_G4_IO3PC8VSSA/VREF- — шарик F1VSSA/VREF-PC2 — шарик F2: ADC1_IN2, LPTIM1_IN2, RCC_MCO2, SPI2_MISOPC2PA2 — шарик F3: ADC1_IN6, LPUART1_TX, PWR_WKUP4, RCC_LSCO, TIM15_CH1, TIM2_CH3, USART2_TXPA2PA5 — шарик F4: ADC1_IN9, COMP1_INM, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, USART3_TXPA5PB0 — шарик F5: ADC1_IN17, COMP1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, TSC_G5_IO2, USART3_CKPB0PC6 — шарик F6: COMP1_INP, LPUART2_TX, TIM3_CH1, TSC_G4_IO1PC6PB15 — шарик F7: PWR_WKUP7, RTC_REFIN, SPI2_MOSI, TAMP_IN3, TIM15_CH2, TIM1_CH3N, TSC_G1_IO4PB15PB14 — шарик F8: I2C2_SDA, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G1_IO3, USART3_DE, USART3_RTSPB14PC3 — шарик G1: ADC1_IN3, LPTIM1_ETR, LPTIM2_ETR, SPI2_MOSI, USART4_CKPC3PA0 — шарик G2: ADC1_IN4, COMP1_INM, COMP1_OUT, OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR, USART2_CTS, USART4_TXPA0PA3 — шарик G3: ADC1_IN7, LPUART1_RX, OPAMP1_VOUT, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA6 — шарик G4: ADC1_IN10, COMP1_OUT, I2C2_SDA, I2C3_SDA, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G5_IO1, USART3_CTSPA6PB1 — шарик G5: ADC1_IN18, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM1_CH3N, TIM3_CH4, TSC_SYNC, USART3_DE, USART3_RTSPB1PB2 — шарик G6: COMP1_INP, LPTIM1_CH1, RTC_OUT2PB2PB10 — шарик G7: COMP1_OUT, I2C2_SCL, LPUART1_RX, LPUART2_RX, SPI2_SCK, TIM2_CH3, TSC_G5_IO3, USART3_TXPB10PB13 — шарик G8: I2C2_SCL, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, TSC_G1_IO2, USART3_CTSPB13VDDA/VREF+ — шарик H1VDDA/VREF+PA1 — шарик H2: ADC1_IN5, COMP1_INP, LPTIM1_CH2, OPAMP1_VINM, PWR_WKUP3, SPI1_SCK, SPI2_SCK, TAMP_IN5, TIM15_CH1N, TIM2_CH2, USART2_DE, USART2_RTS, USART4_RXPA1PA4 — шарик H3: ADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1, SPI1_NSS, USART2_CKPA4PA7 — шарик H4: ADC1_IN14, I2C2_SCL, I2C3_SCL, LPTIM2_CH2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, USART3_RXPA7PC4 — шарик H5: ADC1_IN15, COMP1_INM, USART3_TXPC4PC5 — шарик H6: ADC1_IN16, COMP1_INP, PWR_WKUP5, TAMP_IN4, USART3_RXPC5PB11 — шарик H7: ADC1_EXTI11, I2C2_SDA, LPUART1_TX, LPUART2_TX, TIM2_CH4, TSC_G5_IO4, USART3_RXPB11PB12 — шарик H8: LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G1_IO1, USART3_CKPB12UFBGA64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

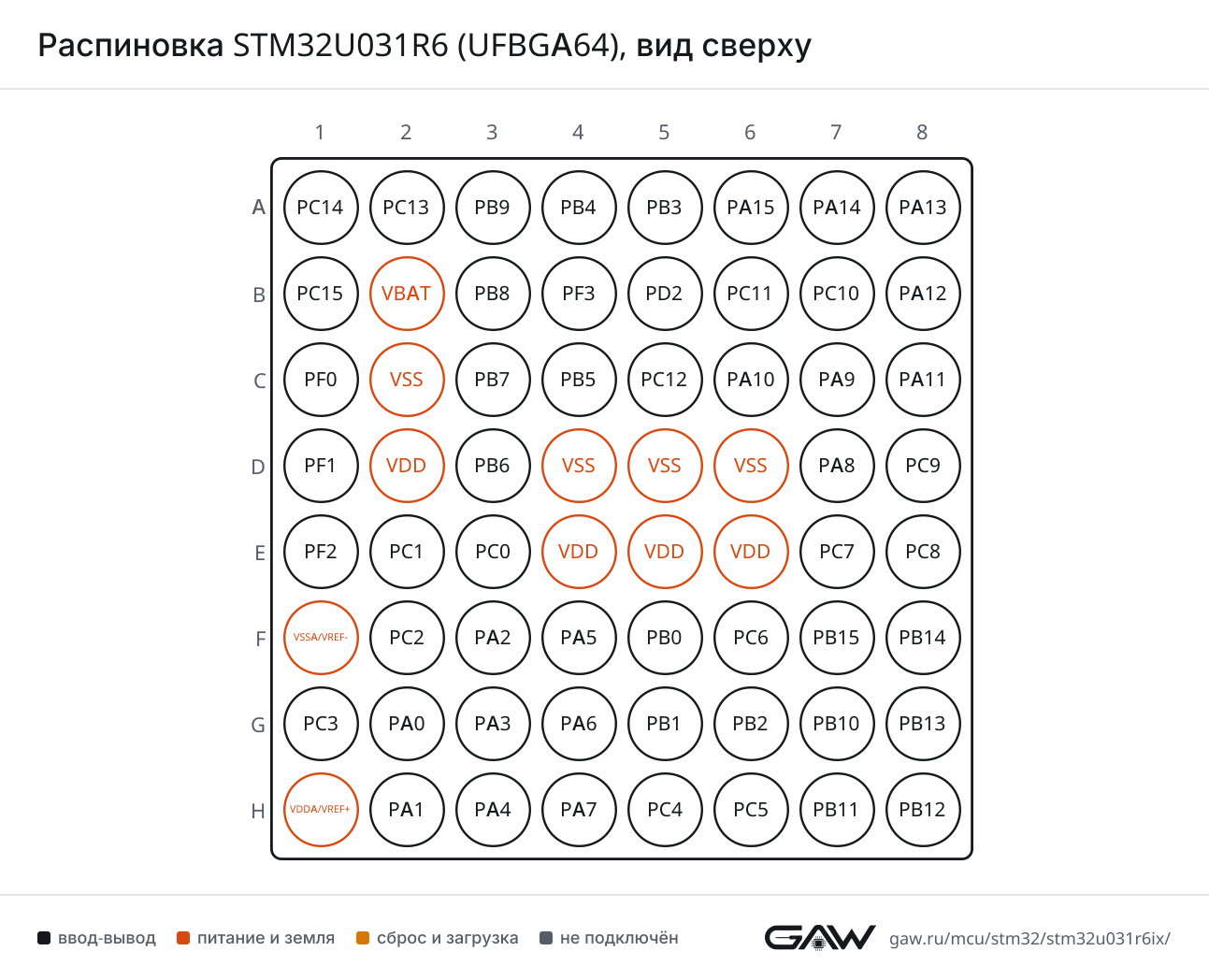

Распиновка STM32U031R6 (UFBGA64), вид сверхуРаспиновка UFBGA64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB5 (C4, AF7), PA8 (D7, AF7)
CTSPB4 (A4, AF7), PA11 (C8, AF7)
DEPB3 (A5, AF7), PA12 (B8, AF7)
RTSPB3 (A5, AF7), PA12 (B8, AF7)
RXPB7 (C3, AF7), PA10 (C6, AF7)
TXPA9 (C7, AF7), PB6 (D3, AF7)
USART2CKPA4 (H3, AF7)
CTSPA0 (G2, AF7)
DEPA1 (H2, AF7)
RTSPA1 (H2, AF7)
RXPA15 (A6, AF3), PA3 (G3, AF7)
TXPA2 (F3, AF7)
USART3CKPC12 (C5, AF7), PB0 (F5, AF7), PB12 (H8, AF7)
CTSPA6 (G4, AF7), PB13 (G8, AF7)
DEPA15 (A6, AF7), PD2 (B5, AF7), PB14 (F8, AF7), PB1 (G5, AF7)
RTSPA15 (A6, AF7), PD2 (B5, AF7), PB14 (F8, AF7), PB1 (G5, AF7)
RXPB9 (A3, AF7), PC11 (B6, AF7), PA7 (H4, AF7), PC5 (H6, AF7), PB11 (H7, AF7)
TXPB8 (B3, AF7), PC10 (B7, AF7), PA5 (F4, AF7), PB10 (G7, AF7), PC4 (H5, AF7)
USART4CKPC12 (C5, AF8), PC3 (G1, AF8)
CTSPB7 (C3, AF8)
DEPA15 (A6, AF8)
RTSPA15 (A6, AF8)
RXPC11 (B6, AF8), PA1 (H2, AF8)
TXPC10 (B7, AF8), PA0 (G2, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (G4, AF8), PB13 (G8, AF8)
DEPB1 (G5, AF8), PB12 (H8, AF8)
RTSPB1 (G5, AF8), PB12 (H8, AF8)
RXPC0 (E3, AF8), PA3 (G3, AF8), PB10 (G7, AF8)
TXPC1 (E2, AF8), PA2 (F3, AF8), PB11 (H7, AF8)
LPUART2CTSPB0 (F5, AF8)
DEPB1 (G5, AF10)
RTSPB1 (G5, AF10)
RXPB7 (C3, AF10), PC1 (E2, AF10), PC7 (E7, AF8), PB10 (G7, AF10)
TXPB6 (D3, AF10), PC0 (E3, AF10), PC6 (F6, AF8), PB11 (H7, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A4, AF5), PA11 (C8, AF5), PA6 (G4, AF5)
MOSIPA12 (B8, AF5), PB5 (C4, AF5), PA7 (H4, AF5)
NSSPA15 (A6, AF5), PB0 (F5, AF5), PA4 (H3, AF5)
SCKPB3 (A5, AF5), PA5 (F4, AF5), PA1 (H2, AF5)
SPI2MISOPA11 (C8, AF6), PC2 (F2, AF5), PB14 (F8, AF5)
MOSIPA12 (B8, AF6), PB15 (F7, AF5), PC3 (G1, AF5)
NSSPB9 (A3, AF5), PA10 (C6, AF6), PB12 (H8, AF5)
SCKPB10 (G7, AF5), PB13 (G8, AF5), PA1 (H2, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B3, AF4), PA9 (C7, AF4), PB6 (D3, AF4)
SDAPB9 (A3, AF4), PB7 (C3, AF4), PA10 (C6, AF4)
I2C2SCLPB3 (A5, AF3), PB8 (B3, AF3), PA9 (C7, AF5), PB6 (D3, AF5), PB10 (G7, AF4), PB13 (G8, AF4), PA7 (H4, AF3)
SDAPB9 (A3, AF3), PB4 (A4, AF3), PB7 (C3, AF5), PA10 (C6, AF5), PB14 (F8, AF4), PA6 (G4, AF3), PB11 (H7, AF4)
I2C3SCLPB3 (A5, AF4), PC0 (E3, AF4), PA7 (H4, AF4)
SDAPB4 (A4, AF4), PC1 (E2, AF4), PA6 (G4, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B6), PA11 (C8), PB11 (H7)
IN0PC0 (E3)
IN1PC1 (E2)
IN2PC2 (F2)
IN3PC3 (G1)
IN4PA0 (G2)
IN5PA1 (H2)
IN6PA2 (F3)
IN7PA3 (G3)
IN8PA4 (H3)
IN9PA5 (F4)
IN10PA6 (G4)
IN14PA7 (H4)
IN15PC4 (H5)
IN16PC5 (H6)
IN17PB0 (F5)
IN18PB1 (G5)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A3), PA9 (C7), PC9 (D8)
OUT1PA4 (H3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F4), PA0 (G2), PB1 (G5), PA4 (H3), PC4 (H5)
INPPA9 (C7), PC6 (F6), PB2 (G6), PA1 (H2), PC5 (H6)
OUTPA11 (C8, AF12), PB0 (F5, AF12), PA0 (G2, AF12), PA6 (G4, AF6), PB10 (G7, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA1 (H2)
VINPPA0 (G2)
VOUTPA3 (G3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (G4, AF1), PB12 (H8, AF1)
BKIN2PA11 (C8, AF2)
CH1PA8 (D7, AF1)
CH1NPB13 (G8, AF1), PA7 (H4, AF1)
CH2PA9 (C7, AF1)
CH2NPB0 (F5, AF1), PB14 (F8, AF1)
CH3PA10 (C6, AF1)
CH3NPB15 (F7, AF1), PB1 (G5, AF1)
CH4PA11 (C8, AF1)
ETRPA12 (B8, AF1)
TIM2CH1PA15 (A6, AF1), PA5 (F4, AF1), PA0 (G2)
CH2PB3 (A5, AF1), PA1 (H2, AF1)
CH3PA2 (F3, AF1), PB10 (G7, AF1)
CH4PA3 (G3, AF1), PB11 (H7, AF1)
ETRPA15 (A6, AF2), PA5 (F4, AF2), PA0 (G2, AF14)
TIM3CH1PB4 (A4, AF2), PC6 (F6, AF2), PA6 (G4, AF2)
CH2PB5 (C4, AF2), PC7 (E7, AF2), PA7 (H4, AF2)
CH3PC8 (E8, AF2), PB0 (F5, AF2)
CH4PC9 (D8, AF2), PB1 (G5, AF2)
ETRPD2 (B5, AF2)
TIM15BKINPA9 (C7, AF14), PB12 (H8, AF14)
CH1PA2 (F3, AF14), PB14 (F8, AF14)
CH1NPB13 (G8, AF14), PA1 (H2, AF14)
CH2PB15 (F7, AF14), PA3 (G3, AF14)
TIM16BKINPB5 (C4, AF14)
CH1PB8 (B3, AF14), PA6 (G4, AF14)
CH1NPB6 (D3, AF14)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA14 (SWCLK) (A7, AF1), PC1 (E2, AF1), PB2 (G6, AF1)
CH2PA1 (H2, AF2)
CH3PC13 (A2, AF2), PB3 (A5, AF2)
CH4PB9 (A3, AF14), PB4 (A4, AF1)
ETRPB6 (D3, AF1), PC3 (G1, AF1)
IN1PB5 (C4, AF1), PC0 (E3, AF1)
IN2PB8 (B3, AF1), PB7 (C3, AF1), PC2 (F2, AF1)
LPTIM2CH1PA8 (D7, AF14), PA4 (H3, AF14)
CH2PC7 (E7, AF14), PA7 (H4, AF14)
ETRPA5 (F4, AF14), PC3 (G1, AF14)
IN1PC0 (E3, AF14), PB1 (G5, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (A2)
OUT2PB2 (G6, AF0)
REFINPB15 (F7, AF0)
TSPC13 (A2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PB12 (H8, AF9)
G1_IO2PB13 (G8, AF9)
G1_IO3PB14 (F8, AF9)
G1_IO4PB15 (F7, AF9)
G2_IO1PB4 (A4, AF9)
G2_IO2PB5 (C4, AF9)
G2_IO3PB6 (D3, AF9)
G2_IO4PB7 (C3, AF9)
G3_IO1PA15 (A6, AF9)
G3_IO2PC10 (B7, AF9)
G3_IO3PC11 (B6, AF9)
G3_IO4PA14 (SWCLK) (A7, AF9)
G4_IO1PC6 (F6, AF9)
G4_IO2PC7 (E7, AF9)
G4_IO3PC8 (E8, AF9)
G4_IO4PC9 (D8, AF9)
G5_IO1PA6 (G4, AF9)
G5_IO2PB0 (F5, AF9)
G5_IO3PB10 (G7, AF9)
G5_IO4PB11 (H7, AF9)
G7_IO1PA8 (D7, AF9)
G7_IO2PA9 (C7, AF9)
G7_IO3PA10 (C6, AF9)
G7_IO4PA13 (SWDIO) (A8, AF9)
SYNCPD2 (B5, AF9), PB1 (G5, AF9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (SWCLK) (A7, AF0)
JTDIPA15 (A6)
JTDO-SWOPB3 (A5)
JTMS-SWDIOPA13 (SWDIO) (A8, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (F3)
MCOPA9 (C7, AF0), PA8 (D7, AF0), PF2-NRST (E1, AF0)
MCO2PA10 (C6, AF3), PA8 (D7, AF3), PC2 (F2, AF0)
OSC_ENPC15-OSC32_OUT (B1, AF1), PF1-OSC_OUT (D1, AF0)
OSC_INPF0-OSC_IN (C1)
OSC_OUTPF1-OSC_OUT (D1)
OSC32_ENPC15-OSC32_OUT (B1, AF0)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (G2)
PWR_WKUP2PC13 (A2)
PWR_WKUP3PA1 (H2)
PWR_WKUP4PA2 (F3)
PWR_WKUP5PC5 (H6)
PWR_WKUP7PB15 (F7)
TAMP_IN1PC13 (A2)
TAMP_IN2PA0 (G2)
TAMP_IN3PB15 (F7)
TAMP_IN4PC5 (H6)
TAMP_IN5PA1 (H2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 64 шарика корпуса UFBGA64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13ввод-выводLPTIM1_CH3 (AF2), PWR_WKUP2, RTC_OUT1, RTC_TS, TAMP_IN1
A3PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF4), I2C2_SDA (AF3), IR_OUT (AF1), LPTIM1_CH4 (AF14), SPI2_NSS (AF5), USART3_RX (AF7)
A4PB4ввод-выводI2C2_SDA (AF3), I2C3_SDA (AF4), LPTIM1_CH4 (AF1), SPI1_MISO (AF5), TIM3_CH1 (AF2), TSC_G2_IO1 (AF9), USART1_CTS (AF7)
A5PB3ввод-выводDEBUG_JTDO-SWO, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM1_CH3 (AF2), SPI1_SCK (AF5), TIM2_CH2 (AF1), USART1_DE (AF7), USART1_RTS (AF7)
A6PA15ввод-выводDEBUG_JTDI, SPI1_NSS (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), TSC_G3_IO1 (AF9), USART2_RX (AF3), USART3_DE (AF7), USART3_RTS (AF7), USART4_DE (AF8), USART4_RTS (AF8)
A7PA14 (SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LPTIM1_CH1 (AF1), TSC_G3_IO4 (AF9)
A8PA13 (SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0), IR_OUT (AF1), TSC_G7_IO4 (AF9)
B1PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1)
B2VBATпитание—
B3PB8ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF3), LPTIM1_IN2 (AF1), TIM16_CH1 (AF14), USART3_TX (AF7)
B4PF3-BOOT0 (BOOT0)ввод-вывод—
B5PD2ввод-выводTIM3_ETR (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
B6PC11ввод-выводADC1_EXTI11, TSC_G3_IO3 (AF9), USART3_RX (AF7), USART4_RX (AF8)
B7PC10ввод-выводTSC_G3_IO2 (AF9), USART3_TX (AF7), USART4_TX (AF8)
B8PA12ввод-выводSPI1_MOSI (AF5), SPI2_MOSI (AF6), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7)
C1PF0-OSC_INввод-выводRCC_OSC_IN
C2VSSпитание—
C3PB7ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), LPTIM1_IN2 (AF1), LPUART2_RX (AF10), TSC_G2_IO4 (AF9), USART1_RX (AF7), USART4_CTS (AF8)
C4PB5ввод-выводLPTIM1_IN1 (AF1), SPI1_MOSI (AF5), TIM16_BKIN (AF14), TIM3_CH2 (AF2), TSC_G2_IO2 (AF9), USART1_CK (AF7)
C5PC12ввод-выводUSART3_CK (AF7), USART4_CK (AF8)
C6PA10ввод-выводI2C1_SDA (AF4), I2C2_SDA (AF5), RCC_MCO2 (AF3), SPI2_NSS (AF6), TIM1_CH3 (AF1), TSC_G7_IO3 (AF9), USART1_RX (AF7)
C7PA9ввод-выводCOMP1_INP, DAC1_EXTI9, I2C1_SCL (AF4), I2C2_SCL (AF5), RCC_MCO (AF0), TIM15_BKIN (AF14), TIM1_CH2 (AF1), TSC_G7_IO2 (AF9), USART1_TX (AF7)
C8PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF12), SPI1_MISO (AF5), SPI2_MISO (AF6), TIM1_BKIN2 (AF2), TIM1_CH4 (AF1), USART1_CTS (AF7)
D1PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT
D2VDDпитание—
D3PB6ввод-выводI2C1_SCL (AF4), I2C2_SCL (AF5), LPTIM1_ETR (AF1), LPUART2_TX (AF10), TIM16_CH1N (AF14), TSC_G2_IO3 (AF9), USART1_TX (AF7)
D4VSSпитание—
D5VSSпитание—
D6VSSпитание—
D7PA8ввод-выводLPTIM2_CH1 (AF14), RCC_MCO (AF0), RCC_MCO2 (AF3), TIM1_CH1 (AF1), TSC_G7_IO1 (AF9), USART1_CK (AF7)
D8PC9ввод-выводDAC1_EXTI9, TIM3_CH4 (AF2), TSC_G4_IO4 (AF9)
E1PF2-NRSTввод-выводRCC_MCO (AF0)
E2PC1ввод-выводADC1_IN1, I2C3_SDA (AF4), LPTIM1_CH1 (AF1), LPUART1_TX (AF8), LPUART2_RX (AF10)
E3PC0ввод-выводADC1_IN0, I2C3_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF14), LPUART1_RX (AF8), LPUART2_TX (AF10)
E4VDDпитание—
E5VDDпитание—
E6VDDпитание—
E7PC7ввод-выводLPTIM2_CH2 (AF14), LPUART2_RX (AF8), TIM3_CH2 (AF2), TSC_G4_IO2 (AF9)
E8PC8ввод-выводTIM3_CH3 (AF2), TSC_G4_IO3 (AF9)
F1VSSA/VREF-питание—
F2PC2ввод-выводADC1_IN2, LPTIM1_IN2 (AF1), RCC_MCO2 (AF0), SPI2_MISO (AF5)
F3PA2ввод-выводADC1_IN6, LPUART1_TX (AF8), PWR_WKUP4, RCC_LSCO, TIM15_CH1 (AF14), TIM2_CH3 (AF1), USART2_TX (AF7)
F4PA5ввод-выводADC1_IN9, COMP1_INM, LPTIM2_ETR (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF2), USART3_TX (AF7)
F5PB0ввод-выводADC1_IN17, COMP1_OUT (AF12), LPUART2_CTS (AF8), SPI1_NSS (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TSC_G5_IO2 (AF9), USART3_CK (AF7)
F6PC6ввод-выводCOMP1_INP, LPUART2_TX (AF8), TIM3_CH1 (AF2), TSC_G4_IO1 (AF9)
F7PB15ввод-выводPWR_WKUP7, RTC_REFIN (AF0), SPI2_MOSI (AF5), TAMP_IN3, TIM15_CH2 (AF14), TIM1_CH3N (AF1), TSC_G1_IO4 (AF9)
F8PB14ввод-выводI2C2_SDA (AF4), SPI2_MISO (AF5), TIM15_CH1 (AF14), TIM1_CH2N (AF1), TSC_G1_IO3 (AF9), USART3_DE (AF7), USART3_RTS (AF7)
G1PC3ввод-выводADC1_IN3, LPTIM1_ETR (AF1), LPTIM2_ETR (AF14), SPI2_MOSI (AF5), USART4_CK (AF8)
G2PA0ввод-выводADC1_IN4, COMP1_INM, COMP1_OUT (AF12), OPAMP1_VINP, PWR_WKUP1, TAMP_IN2, TIM2_CH1, TIM2_ETR (AF14), USART2_CTS (AF7), USART4_TX (AF8)
G3PA3ввод-выводADC1_IN7, LPUART1_RX (AF8), OPAMP1_VOUT, TIM15_CH2 (AF14), TIM2_CH4 (AF1), USART2_RX (AF7)
G4PA6ввод-выводADC1_IN10, COMP1_OUT (AF6), I2C2_SDA (AF3), I2C3_SDA (AF4), LPUART1_CTS (AF8), SPI1_MISO (AF5), TIM16_CH1 (AF14), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TSC_G5_IO1 (AF9), USART3_CTS (AF7)
G5PB1ввод-выводADC1_IN18, COMP1_INM, LPTIM2_IN1 (AF14), LPUART1_DE (AF8), LPUART1_RTS (AF8), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TSC_SYNC (AF9), USART3_DE (AF7), USART3_RTS (AF7)
G6PB2ввод-выводCOMP1_INP, LPTIM1_CH1 (AF1), RTC_OUT2 (AF0)
G7PB10ввод-выводCOMP1_OUT (AF12), I2C2_SCL (AF4), LPUART1_RX (AF8), LPUART2_RX (AF10), SPI2_SCK (AF5), TIM2_CH3 (AF1), TSC_G5_IO3 (AF9), USART3_TX (AF7)
G8PB13ввод-выводI2C2_SCL (AF4), LPUART1_CTS (AF8), SPI2_SCK (AF5), TIM15_CH1N (AF14), TIM1_CH1N (AF1), TSC_G1_IO2 (AF9), USART3_CTS (AF7)
H1VDDA/VREF+питание—
H2PA1ввод-выводADC1_IN5, COMP1_INP, LPTIM1_CH2 (AF2), OPAMP1_VINM, PWR_WKUP3, SPI1_SCK (AF5), SPI2_SCK (AF6), TAMP_IN5, TIM15_CH1N (AF14), TIM2_CH2 (AF1), USART2_DE (AF7), USART2_RTS (AF7), USART4_RX (AF8)
H3PA4ввод-выводADC1_IN8, COMP1_INM, DAC1_OUT1, LPTIM2_CH1 (AF14), SPI1_NSS (AF5), USART2_CK (AF7)
H4PA7ввод-выводADC1_IN14, I2C2_SCL (AF3), I2C3_SCL (AF4), LPTIM2_CH2 (AF14), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), USART3_RX (AF7)
H5PC4ввод-выводADC1_IN15, COMP1_INM, USART3_TX (AF7)
H6PC5ввод-выводADC1_IN16, COMP1_INP, PWR_WKUP5, TAMP_IN4, USART3_RX (AF7)
H7PB11ввод-выводADC1_EXTI11, I2C2_SDA (AF4), LPUART1_TX (AF8), LPUART2_TX (AF10), TIM2_CH4 (AF1), TSC_G5_IO4 (AF9), USART3_RX (AF7)
H8PB12ввод-выводLPUART1_DE (AF8), LPUART1_RTS (AF8), SPI2_NSS (AF5), TIM15_BKIN (AF14), TIM1_BKIN (AF1), TSC_G1_IO1 (AF9), USART3_CK (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB2резервное питание: часы реального времени и резервные регистры
VDDD2, E4, E5, E6питание цифровой части и линий ввода-вывода
VDDA/VREF+H1питание аналоговой части, объединённое с опорным напряжением АЦП
VSSC2, D4, D5, D6общий провод (земля)
VSSA/VREF-F1общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32U031R6Ix. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32U031R6STM32U031R6Ix32 КБ12 КБ

Линейка STM32U0x1, семейство STM32U0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32U031R8STM32U0x164 из 64выводы совпадают полностьюфлеш-память до 32 и 64 КБ
STM32U073R8STM32U0x363 из 64E5: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 64 КБ; ОЗУ 12 и 40 КБ
STM32U073RBSTM32U0x363 из 64E5: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 128 КБ; ОЗУ 12 и 40 КБ
STM32U073RCSTM32U0x363 из 64E5: VDD → VDDUSBтолько у него: COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 256 КБ; ОЗУ 12 и 40 КБ
STM32U083RCSTM32U0x363 из 64E5: VDD → VDDUSBтолько у него: AES, COMP2, I2C4, LCD, LPTIM3, LPUART3, SPI3, USB, VREFBUF; флеш-память до 32 и 256 КБ; ОЗУ 12 и 40 КБ
STM32L431RB, STM32L431RCSTM32L4x160 из 64B4: PF3 → PH3; C1: PF0 → PH0; D1: PF1 → PH1; E1: PF2 → NRSTтолько у этого: LPUART2, TIM3, USART4; только у него: CAN1, COMP2, QUADSPI, SAI1, SDMMC1, SPI3, SWPMI1; флеш-память до 32 и 256 КБ; ОЗУ 12 и 64 КБ
STM32L451RC, STM32L451RESTM32L4x160 из 64B4: PF3 → PH3; C1: PF0 → PH0; D1: PF1 → PH1; E1: PF2 → NRSTтолько у этого: LPUART2, TIM7, USART4; только у него: CAN1, COMP2, DFSDM1, I2C4, QUADSPI, SAI1, SDMMC1, SPI3, UART4; флеш-память до 32 и 512 КБ; ОЗУ 12 и 160 КБ
STM32F072RBHxSTM32F0x259 из 64B4: PF3 → BOOT0; E1: PF2 → NRST; E6: VDD → VDDIO2; F1: VSSA/VREF- → VSSA; H1: VDDA/VREF+ → VDDAтолько у этого: ADC1, DAC1, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG; только у него: ADC, CAN, COMP2, DAC, HDMI_CEC, I2S1, I2S2, TIM14, TIM17, USB; флеш-память до 32 и 128 КБ; ОЗУ 12 и 16 КБ
STM32F072RBIxSTM32F0x259 из 64B4: PF3 → BOOT0; E1: PF2 → NRST; E6: VDD → VDDIO2; F1: VSSA/VREF- → VSSA; H1: VDDA/VREF+ → VDDAтолько у этого: ADC1, DAC1, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG; только у него: ADC, CAN, COMP2, DAC, HDMI_CEC, I2S1, I2S2, TIM14, TIM17, USB; флеш-память до 32 и 128 КБ; ОЗУ 12 и 16 КБ
STM32F091RCSTM32F0x159 из 64B4: PF3 → PF11; E1: PF2 → NRST; E6: VDD → VDDIO2; F1: VSSA/VREF- → VSSA; H1: VDDA/VREF+ → VDDAтолько у этого: ADC1, DAC1, I2C3, LPTIM1, LPTIM2, LPUART1, LPUART2, OPAMP1, RNG; только у него: ADC, CAN, COMP2, DAC, HDMI_CEC, I2S1, I2S2, TIM14, TIM17, USART5, USART6, USART7, USART8; флеш-память до 32 и 256 КБ; ОЗУ 12 и 32 КБ
STM32L412R8STM32L4x259 из 64B4: PF3 → PH3; C1: PF0 → PH0; D1: PF1 → PH1; E1: PF2 → NRST; E5: VDD → VDDUSBтолько у этого: DAC1, LPUART2, TIM3, TIM7, USART4; только у него: ADC2, QUADSPI, USB; флеш-память до 32 и 64 КБ; ОЗУ 12 и 40 КБ
STM32L412RBIxSTM32L4x259 из 64B4: PF3 → PH3; C1: PF0 → PH0; D1: PF1 → PH1; E1: PF2 → NRST; E5: VDD → VDDUSBтолько у этого: DAC1, LPUART2, TIM3, TIM7, USART4; только у него: ADC2, QUADSPI, USB; флеш-память до 32 и 128 КБ; ОЗУ 12 и 40 КБ

Частые вопросы

На каких выводах USART1 у STM32U031R6?

В корпусе UFBGA64 сигнал USART1_TX выведен на PA9 (шарик C7, AF7) или PB6 (шарик D3, AF7), USART1_RX — на PB7 (шарик C3, AF7) или PA10 (шарик C6, AF7).

Где у STM32U031R6 выводы SWD для программатора?

SWDIO — PA13 (SWDIO) (шарик A8, AF0), SWCLK — PA14 (SWCLK) (шарик A7, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32U031R6?

I2C1_SCL — PB8 (шарик B3, AF4) или PA9 (шарик C7, AF4) или PB6 (шарик D3, AF4), I2C1_SDA — PB9 (шарик A3, AF4) или PB7 (шарик C3, AF4) или PA10 (шарик C6, AF4).

Сколько выводов ввода-вывода у STM32U031R6 в корпусе UFBGA64?

53 из 64. Ещё 11 выводов заняты питанием и землёй.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
