STM32F091RC в корпусе WLCSP64: распиновка
STM32F091RC — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 52 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M0
- Частота ядра
- до 48 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 32 КБ
- Корпус
- WLCSP64, 64 шарика
- Линий ввода-вывода
- 52
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

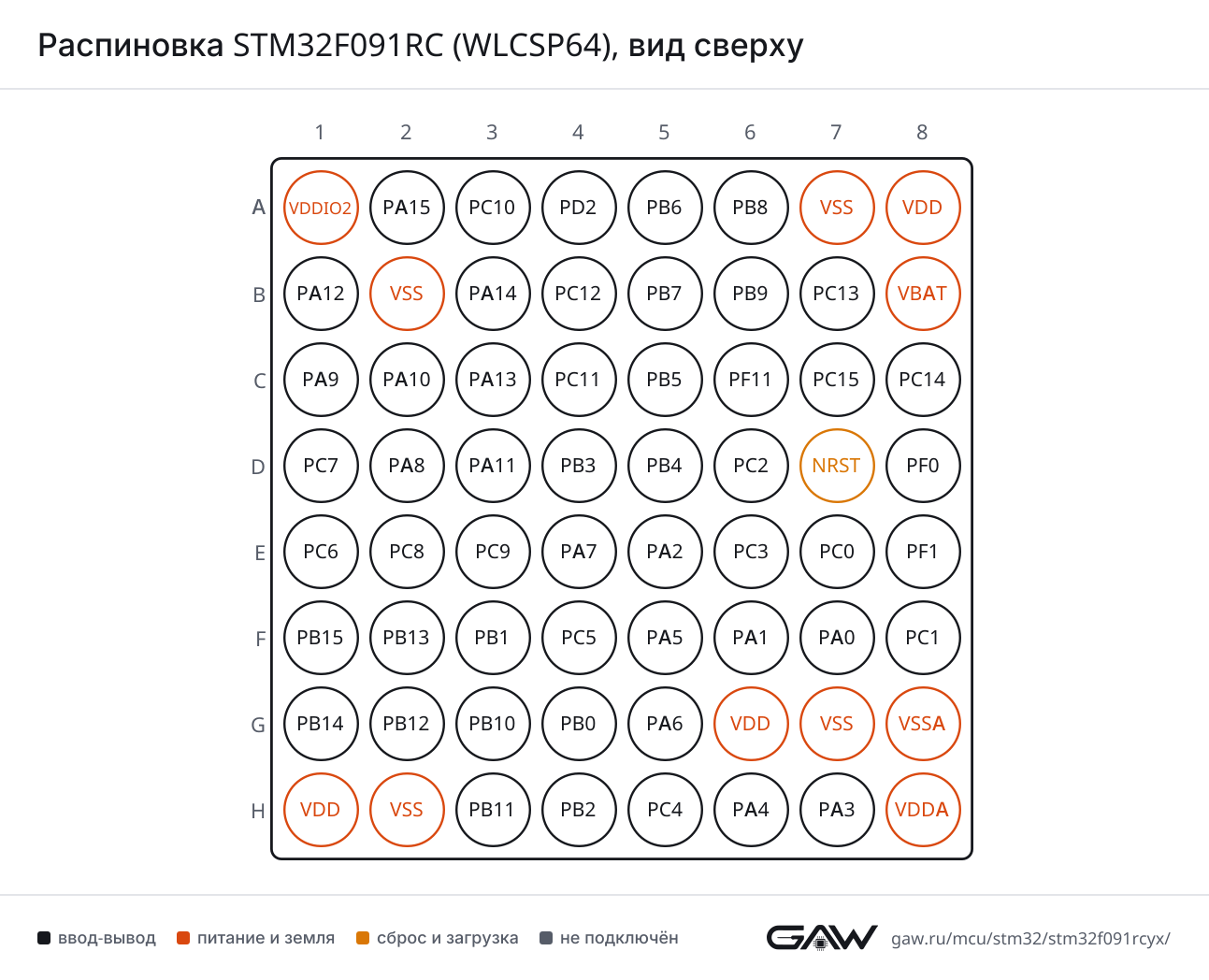

Схема корпуса WLCSP64
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D2, AF1) |
| CTS | PA11 (D3, AF1) | |
| DE | PA12 (B1, AF1) | |
| RTS | PA12 (B1, AF1) | |
| RX | PB7 (B5, AF0), PA10 (C2, AF1) | |
| TX | PB6 (A5, AF0), PA9 (C1, AF1) | |
| USART2 | CK | PA4 (H6, AF1) |
| CTS | PA0 (F7, AF1) | |
| DE | PA1 (F6, AF1) | |
| RTS | PA1 (F6, AF1) | |
| RX | PA15 (A2, AF1), PA3 (H7, AF1) | |
| TX | PA14 (B3, AF1), PA2 (E5, AF1) | |
| USART3 | CK | PC12 (B4, AF1), PB12 (G2, AF4), PB0 (G4, AF4) |
| CTS | PB13 (F2, AF4), PA6 (G5, AF4) | |
| DE | PD2 (A4, AF1), PB1 (F3, AF4), PB14 (G1, AF4) | |
| RTS | PD2 (A4, AF1), PB1 (F3, AF4), PB14 (G1, AF4) | |
| RX | PC11 (C4, AF1), PC5 (F4, AF1), PB11 (H3, AF4) | |
| TX | PC10 (A3, AF1), PB10 (G3, AF4), PC4 (H5, AF1) | |
| USART4 | CK | PC12 (B4, AF0) |
| CTS | PB7 (B5, AF4) | |
| DE | PA15 (A2, AF4) | |
| RTS | PA15 (A2, AF4) | |
| RX | PC11 (C4, AF0), PA1 (F6, AF4) | |
| TX | PC10 (A3, AF0), PA0 (F7, AF4) | |
| USART5 | CK | PB5 (C5, AF4) |
| DE | PB5 (C5, AF4) | |
| RTS | PB5 (C5, AF4) | |
| RX | PD2 (A4, AF2), PB4 (D5, AF4) | |
| TX | PC12 (B4, AF2), PB3 (D4, AF4) | |
| USART6 | RX | PA5 (F5, AF5), PC1 (F8, AF2) |
| TX | PC0 (E7, AF2), PA4 (H6, AF5) | |
| USART7 | RX | PC7 (D1, AF1), PC1 (F8, AF1) |
| TX | PC6 (E1, AF1), PC0 (E7, AF1) | |
| USART8 | RX | PC9 (E3, AF1), PC3 (E6, AF2) |
| TX | PC2 (D6, AF2), PC8 (E2, AF1) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (D5, AF0), PA6 (G5, AF0) |
| MOSI | PB5 (C5, AF0), PA7 (E4, AF0) | |
| NSS | PA15 (A2, AF0), PA4 (H6, AF0) | |
| SCK | PB3 (D4, AF0), PA5 (F5, AF0) | |
| SPI2 | MISO | PC2 (D6, AF1), PB14 (G1, AF0) |
| MOSI | PC3 (E6, AF1), PB15 (F1, AF0) | |
| NSS | PB9 (B6, AF5), PB12 (G2, AF0) | |
| SCK | PB13 (F2, AF0), PB10 (G3, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PB3 (D4, AF0), PA5 (F5, AF0) |
| MCK | PB4 (D5, AF0), PA6 (G5, AF0) | |
| SD | PB5 (C5, AF0), PA7 (E4, AF0) | |
| WS | PA15 (A2, AF0), PA4 (H6, AF0) | |
| I2S2 | CK | PB13 (F2, AF0), PB10 (G3, AF5) |
| MCK | PC2 (D6, AF1), PB14 (G1, AF0) | |
| SD | PC3 (E6, AF1), PB15 (F1, AF0) | |
| WS | PB9 (B6, AF5), PB12 (G2, AF0) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A5, AF1), PB8 (A6, AF1), PA9 (C1, AF4), PF1-OSC_OUT (E8, AF1) |
| SDA | PB7 (B5, AF1), PB9 (B6, AF1), PA10 (C2, AF4), PF0-OSC_IN (D8, AF1) | |
| SMBA | PB5 (C5, AF3) | |
| I2C2 | SCL | PA11 (D3, AF5), PB13 (F2, AF5), PB10 (G3, AF1) |
| SDA | PA12 (B1, AF5), PB14 (G1, AF5), PB11 (H3, AF1) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PB8 (A6, AF4), PA11 (D3, AF4) |
| TX | PA12 (B1, AF4), PB9 (B6, AF4) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB8 (A6, AF0), PA5 (F5, AF1), PB10 (G3, AF0) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC | IN0 | PA0 (F7) |
| IN1 | PA1 (F6) | |
| IN2 | PA2 (E5) | |
| IN3 | PA3 (H7) | |
| IN4 | PA4 (H6) | |
| IN5 | PA5 (F5) | |
| IN6 | PA6 (G5) | |
| IN7 | PA7 (E4) | |
| IN8 | PB0 (G4) | |
| IN9 | PB1 (F3) | |
| IN10 | PC0 (E7) | |
| IN11 | PC1 (F8) | |
| IN12 | PC2 (D6) | |
| IN13 | PC3 (E6) | |
| IN14 | PC4 (H5) | |
| IN15 | PC5 (F4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B6), PA9 (C1), PC9 (E3) |
| OUT1 | PA4 (H6) | |
| OUT2 | PA5 (F5) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA5 (F5), PA0 (F7), PA4 (H6) |
| INP | PA1 (F6) | |
| OUT | PA11 (D3, AF7), PA0 (F7, AF7), PA6 (G5, AF7) | |
| COMP2 | INM | PA2 (E5), PA5 (F5), PA4 (H6) |
| INP | PA3 (H7) | |
| OUT | PA12 (B1, AF7), PA7 (E4, AF7), PA2 (E5, AF7) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PB12 (G2, AF2), PA6 (G5, AF2) |
| CH1 | PA8 (D2, AF2) | |
| CH1N | PA7 (E4, AF2), PB13 (F2, AF2) | |
| CH2 | PA9 (C1, AF2) | |
| CH2N | PB14 (G1, AF2), PB0 (G4, AF2) | |
| CH3 | PA10 (C2, AF2) | |
| CH3N | PB15 (F1, AF2), PB1 (F3, AF2) | |
| CH4 | PA11 (D3, AF2) | |
| ETR | PA12 (B1, AF2) | |
| TIM2 | CH1 | PA15 (A2, AF2), PA5 (F5, AF2), PA0 (F7, AF2) |
| CH2 | PB3 (D4, AF2), PA1 (F6, AF2) | |
| CH3 | PA2 (E5, AF2), PB10 (G3, AF2) | |
| CH4 | PB11 (H3, AF2), PA3 (H7, AF2) | |
| ETR | PA15 (A2, AF2), PA5 (F5, AF2), PA0 (F7, AF2) | |
| TIM3 | CH1 | PB4 (D5, AF1), PC6 (E1, AF0), PA6 (G5, AF1) |
| CH2 | PB5 (C5, AF1), PC7 (D1, AF0), PA7 (E4, AF1) | |
| CH3 | PC8 (E2, AF0), PB0 (G4, AF1) | |
| CH4 | PC9 (E3, AF0), PB1 (F3, AF1) | |
| ETR | PD2 (A4, AF0) | |
| TIM14 | CH1 | PA7 (E4, AF4), PB1 (F3, AF0), PA4 (H6, AF4) |
| TIM15 | BKIN | PA9 (C1, AF0), PB12 (G2, AF5) |
| CH1 | PA2 (E5, AF0), PB14 (G1, AF1) | |
| CH1N | PB15 (F1, AF3), PA1 (F6, AF5) | |
| CH2 | PB15 (F1, AF1), PA3 (H7, AF0) | |
| TIM16 | BKIN | PB5 (C5, AF2) |
| CH1 | PB8 (A6, AF2), PA6 (G5, AF5) | |
| CH1N | PB6 (A5, AF2) | |
| TIM17 | BKIN | PA10 (C2, AF0), PB4 (D5, AF5) |
| CH1 | PB9 (B6, AF2), PA7 (E4, AF5) | |
| CH1N | PB7 (B5, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (B7) |
| OUT_CALIB | PC13 (B7) | |
| REFIN | PB15 (F1) | |
| TS | PC13 (B7) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (F7, AF3) |
| G1_IO2 | PA1 (F6, AF3) | |
| G1_IO3 | PA2 (E5, AF3) | |
| G1_IO4 | PA3 (H7, AF3) | |
| G2_IO1 | PA4 (H6, AF3) | |
| G2_IO2 | PA5 (F5, AF3) | |
| G2_IO3 | PA6 (G5, AF3) | |
| G2_IO4 | PA7 (E4, AF3) | |
| G3_IO1 | PC5 (F4, AF0) | |
| G3_IO2 | PB0 (G4, AF3) | |
| G3_IO3 | PB1 (F3, AF3) | |
| G3_IO4 | PB2 (H4, AF3) | |
| G4_IO1 | PA9 (C1, AF3) | |
| G4_IO2 | PA10 (C2, AF3) | |
| G4_IO3 | PA11 (D3, AF3) | |
| G4_IO4 | PA12 (B1, AF3) | |
| G5_IO1 | PB3 (D4, AF3) | |
| G5_IO2 | PB4 (D5, AF3) | |
| G5_IO3 | PB6 (A5, AF3) | |
| G5_IO4 | PB7 (B5, AF3) | |
| G6_IO1 | PB11 (H3, AF3) | |
| G6_IO2 | PB12 (G2, AF3) | |
| G6_IO3 | PB13 (F2, AF3) | |
| G6_IO4 | PB14 (G1, AF3) | |
| SYNC | PB8 (A6, AF3), PB10 (G3, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | SWCLK | PA14 (B3, AF0) |
| SWDIO | PA13 (C3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA9 (C1, AF5), PA8 (D2, AF0) |
| OSC_IN | PF0-OSC_IN (D8) | |
| OSC_OUT | PF1-OSC_OUT (E8) | |
| OSC32_IN | PC14OSC32_IN (C8) | |
| OSC32_OUT | PC15OSC32_OUT (C7) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (B7) |
| RTC_TAMP2 | PA0 (F7) | |
| SYS_WKUP1 | PA0 (F7) | |
| SYS_WKUP2 | PC13 (B7) | |
| SYS_WKUP4 | PA2 (E5) | |
| SYS_WKUP5 | PC5 (F4) | |
| SYS_WKUP6 | PB5 (C5) | |
| SYS_WKUP7 | PB15 (F1) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDDIO2 | питание | — |
| A2 | PA15 | ввод-вывод | I2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4) |
| A3 | PC10 | ввод-вывод | USART3_TX (AF1), USART4_TX (AF0) |
| A4 | PD2 | ввод-вывод | TIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1), USART5_RX (AF2) |
| A5 | PB6 | ввод-вывод | I2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0) |
| A6 | PB8 | ввод-вывод | CAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3) |
| A7 | VSS | питание | — |
| A8 | VDD | питание | — |
| B1 | PA12 | ввод-вывод | CAN_TX (AF4), COMP2_OUT (AF7), I2C2_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1) |
| B2 | VSS | питание | — |
| B3 | PA14 | ввод-вывод | SYS_SWCLK (AF0), USART2_TX (AF1) |
| B4 | PC12 | ввод-вывод | USART3_CK (AF1), USART4_CK (AF0), USART5_TX (AF2) |
| B5 | PB7 | ввод-вывод | I2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4) |
| B6 | PB9 | ввод-вывод | CAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2) |
| B7 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2 |
| B8 | VBAT | питание | — |
| C1 | PA9 | ввод-вывод | DAC_EXTI9, I2C1_SCL (AF4), RCC_MCO (AF5), TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1) |
| C2 | PA10 | ввод-вывод | I2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1) |
| C3 | PA13 | ввод-вывод | IR_OUT (AF1), SYS_SWDIO (AF0) |
| C4 | PC11 | ввод-вывод | USART3_RX (AF1), USART4_RX (AF0) |
| C5 | PB5 | ввод-вывод | I2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1), USART5_CK (AF4), USART5_DE (AF4), USART5_RTS (AF4) |
| C6 | PF11BOOT0 | ввод-вывод | — |
| C7 | PC15OSC32_OUT | ввод-вывод | RCC_OSC32_OUT |
| C8 | PC14OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| D1 | PC7 | ввод-вывод | TIM3_CH2 (AF0), USART7_RX (AF1) |
| D2 | PA8 | ввод-вывод | CRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1) |
| D3 | PA11 | ввод-вывод | CAN_RX (AF4), COMP1_OUT (AF7), I2C2_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1) |
| D4 | PB3 | ввод-вывод | I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART5_TX (AF4) |
| D5 | PB4 | ввод-вывод | I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3), USART5_RX (AF4) |
| D6 | PC2 | ввод-вывод | ADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1), USART8_TX (AF2) |
| D7 | NRST | сброс | — |
| D8 | PF0-OSC_IN | ввод-вывод | CRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN |
| E1 | PC6 | ввод-вывод | TIM3_CH1 (AF0), USART7_TX (AF1) |
| E2 | PC8 | ввод-вывод | TIM3_CH3 (AF0), USART8_TX (AF1) |
| E3 | PC9 | ввод-вывод | DAC_EXTI9, TIM3_CH4 (AF0), USART8_RX (AF1) |
| E4 | PA7 | ввод-вывод | ADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3) |
| E5 | PA2 | ввод-вывод | ADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1) |
| E6 | PC3 | ввод-вывод | ADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1), USART8_RX (AF2) |
| E7 | PC0 | ввод-вывод | ADC_IN10, USART6_TX (AF2), USART7_TX (AF1) |
| E8 | PF1-OSC_OUT | ввод-вывод | I2C1_SCL (AF1), RCC_OSC_OUT |
| F1 | PB15 | ввод-вывод | I2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2) |
| F2 | PB13 | ввод-вывод | I2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4) |
| F3 | PB1 | ввод-вывод | ADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4) |
| F4 | PC5 | ввод-вывод | ADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1) |
| F5 | PA5 | ввод-вывод | ADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3), USART6_RX (AF5) |
| F6 | PA1 | ввод-вывод | ADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4) |
| F7 | PA0 | ввод-вывод | ADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4) |
| F8 | PC1 | ввод-вывод | ADC_IN11, USART6_RX (AF2), USART7_RX (AF1) |
| G1 | PB14 | ввод-вывод | I2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4) |
| G2 | PB12 | ввод-вывод | I2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4) |
| G3 | PB10 | ввод-вывод | CEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4) |
| G4 | PB0 | ввод-вывод | ADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4) |
| G5 | PA6 | ввод-вывод | ADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4) |
| G6 | VDD | питание | — |
| G7 | VSS | питание | — |
| G8 | VSSA | питание | — |
| H1 | VDD | питание | — |
| H2 | VSS | питание | — |
| H3 | PB11 | ввод-вывод | I2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4) |
| H4 | PB2 | ввод-вывод | TSC_G3_IO4 (AF3) |
| H5 | PC4 | ввод-вывод | ADC_IN14, USART3_TX (AF1) |
| H6 | PA4 | ввод-вывод | ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USART6_TX (AF5) |
| H7 | PA3 | ввод-вывод | ADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1) |
| H8 | VDDA | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B8 | резервное питание: часы реального времени и резервные регистры |
| VDD | A8, G6, H1 | питание цифровой части и линий ввода-вывода |
| VDDA | H8 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDIO2 | A1 | питание отдельной группы линий ввода-вывода |
| VSS | A7, B2, G7, H2 | общий провод (земля) |
| VSSA | G8 | общий провод аналоговой части |
| NRST | D7 | сброс, активный уровень — низкий |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F091RCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F091RC | STM32F091RCYx | 256 КБ | 32 КБ |
Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F098RC | STM32F0x8 | 63 из 64 | H4: PB2 → NPOR |
Частые вопросы
На каких выводах USART1 у STM32F091RC?
В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик A5, AF0) или PA9 (шарик C1, AF1), USART1_RX — на PB7 (шарик B5, AF0) или PA10 (шарик C2, AF1).
Где у STM32F091RC выводы SWD для программатора?
SWDIO — PA13 (шарик C3, AF0), SWCLK — PA14 (шарик B3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F091RC?
I2C1_SCL — PB6 (шарик A5, AF1) или PB8 (шарик A6, AF1) или PA9 (шарик C1, AF4) или PF1-OSC_OUT (шарик E8, AF1), I2C1_SDA — PB7 (шарик B5, AF1) или PB9 (шарик B6, AF1) или PA10 (шарик C2, AF4) или PF0-OSC_IN (шарик D8, AF1).
Сколько выводов ввода-вывода у STM32F091RC в корпусе WLCSP64?
52 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F091RC?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F0Cortex-M0, до 48 МГц: F030/F070, F031–F091, F042/F072, F0x8 — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
