STM32F098RC в корпусе WLCSP64: распиновка

STM32F098RC — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
256 КБ
ОЗУ
32 КБ
Корпус
WLCSP64, 64 шарика
Линий ввода-вывода
51
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

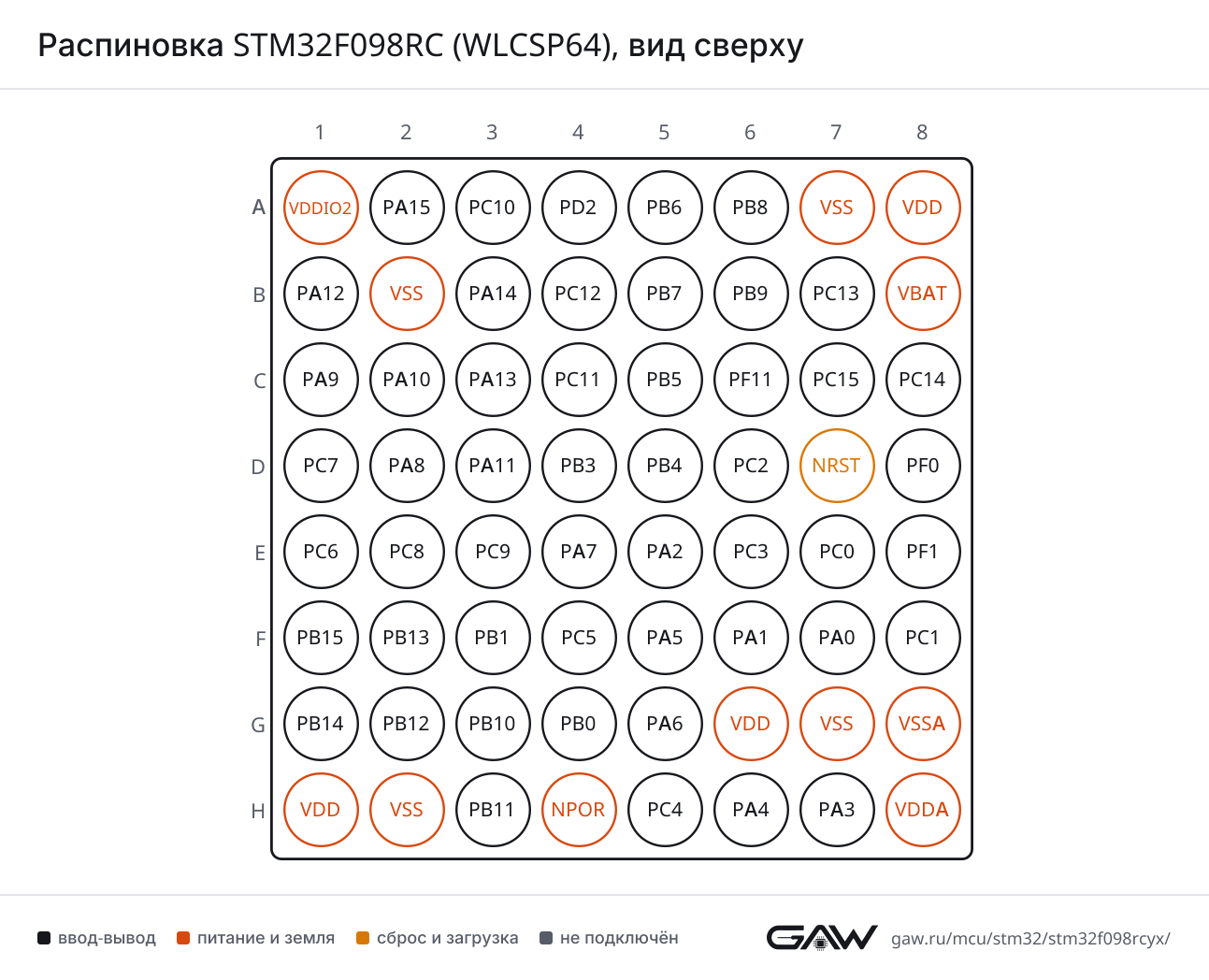

Расположение шариков STM32F098RC в корпусе WLCSP64, вид сверхуABCDEFGH12345678VDDIO2 — шарик A1VDDIO2PA15 — шарик A2: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PC10 — шарик A3: USART3_TX, USART4_TXPC10PD2 — шарик A4: TIM3_ETR, USART3_DE, USART3_RTS, USART5_RXPD2PB6 — шарик A5: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6PB8 — шарик A6: CAN_RX, CEC, I2C1_SCL, TIM16_CH1, TSC_SYNCPB8VSS — шарик A7VSSVDD — шарик A8VDDPA12 — шарик B1: CAN_TX, COMP2_OUT, I2C2_SDA, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTSPA12VSS — шарик B2VSSPA14 — шарик B3: SYS_SWCLK, USART2_TXPA14PC12 — шарик B4: USART3_CK, USART4_CK, USART5_TXPC12PB7 — шарик B5: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX, USART4_CTSPB7PB9 — шарик B6: CAN_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1PB9PC13 — шарик B7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13VBAT — шарик B8VBATPA9 — шарик C1: DAC_EXTI9, I2C1_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TXPA9PA10 — шарик C2: I2C1_SDA, TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RXPA10PA13 — шарик C3: IR_OUT, SYS_SWDIOPA13PC11 — шарик C4: USART3_RX, USART4_RXPC11PB5 — шарик C5: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTSPB5PF11BOOT0 — шарик C6PF11PC15OSC32_OUT — шарик C7: RCC_OSC32_OUTPC15PC14OSC32_IN — шарик C8: RCC_OSC32_INPC14PC7 — шарик D1: TIM3_CH2, USART7_RXPC7PA8 — шарик D2: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CKPA8PA11 — шарик D3: CAN_RX, COMP1_OUT, I2C2_SCL, TIM1_CH4, TSC_G4_IO3, USART1_CTSPA11PB3 — шарик D4: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO1, USART5_TXPB3PB4 — шарик D5: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART5_RXPB4PC2 — шарик D6: ADC_IN12, I2S2_MCK, SPI2_MISO, USART8_TXPC2NRST — шарик D7NRSTPF0-OSC_IN — шарик D8: CRS_SYNC, I2C1_SDA, RCC_OSC_INPF0PC6 — шарик E1: TIM3_CH1, USART7_TXPC6PC8 — шарик E2: TIM3_CH3, USART8_TXPC8PC9 — шарик E3: DAC_EXTI9, TIM3_CH4, USART8_RXPC9PA7 — шарик E4: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PA2 — шарик E5: ADC_IN2, COMP2_INM, COMP2_OUT, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2PC3 — шарик E6: ADC_IN13, I2S2_SD, SPI2_MOSI, USART8_RXPC3PC0 — шарик E7: ADC_IN10, USART6_TX, USART7_TXPC0PF1-OSC_OUT — шарик E8: I2C1_SCL, RCC_OSC_OUTPF1PB15 — шарик F1: I2S2_SD, RTC_REFIN, SPI2_MOSI, SYS_WKUP7, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB13 — шарик F2: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13PB1 — шарик F3: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3, USART3_DE, USART3_RTSPB1PC5 — шарик F4: ADC_IN15, SYS_WKUP5, TSC_G3_IO1, USART3_RXPC5PA5 — шарик F5: ADC_IN5, CEC, COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2, USART6_RXPA5PA1 — шарик F6: ADC_IN1, COMP1_INP, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RXPA1PA0 — шарик F7: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TXPA0PC1 — шарик F8: ADC_IN11, USART6_RX, USART7_RXPC1PB14 — шарик G1: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14PB12 — шарик G2: I2S2_WS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12PB10 — шарик G3: CEC, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PB0 — шарик G4: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2, USART3_CKPB0PA6 — шарик G5: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3, USART3_CTSPA6VDD — шарик G6VDDVSS — шарик G7VSSVSSA — шарик G8VSSAVDD — шарик H1VDDVSS — шарик H2VSSPB11 — шарик H3: I2C2_SDA, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11NPOR — шарик H4NPORPC4 — шарик H5: ADC_IN14, USART3_TXPC4PA4 — шарик H6: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK, USART6_TXPA4PA3 — шарик H7: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3VDDA — шарик H8VDDAWLCSP64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D2, AF1)
CTSPA11 (D3, AF1)
DEPA12 (B1, AF1)
RTSPA12 (B1, AF1)
RXPB7 (B5, AF0), PA10 (C2, AF1)
TXPB6 (A5, AF0), PA9 (C1, AF1)
USART2CKPA4 (H6, AF1)
CTSPA0 (F7, AF1)
DEPA1 (F6, AF1)
RTSPA1 (F6, AF1)
RXPA15 (A2, AF1), PA3 (H7, AF1)
TXPA14 (B3, AF1), PA2 (E5, AF1)
USART3CKPC12 (B4, AF1), PB12 (G2, AF4), PB0 (G4, AF4)
CTSPB13 (F2, AF4), PA6 (G5, AF4)
DEPD2 (A4, AF1), PB1 (F3, AF4), PB14 (G1, AF4)
RTSPD2 (A4, AF1), PB1 (F3, AF4), PB14 (G1, AF4)
RXPC11 (C4, AF1), PC5 (F4, AF1), PB11 (H3, AF4)
TXPC10 (A3, AF1), PB10 (G3, AF4), PC4 (H5, AF1)
USART4CKPC12 (B4, AF0)
CTSPB7 (B5, AF4)
DEPA15 (A2, AF4)
RTSPA15 (A2, AF4)
RXPC11 (C4, AF0), PA1 (F6, AF4)
TXPC10 (A3, AF0), PA0 (F7, AF4)
USART5CKPB5 (C5, AF4)
DEPB5 (C5, AF4)
RTSPB5 (C5, AF4)
RXPD2 (A4, AF2), PB4 (D5, AF4)
TXPC12 (B4, AF2), PB3 (D4, AF4)
USART6RXPA5 (F5, AF5), PC1 (F8, AF2)
TXPC0 (E7, AF2), PA4 (H6, AF5)
USART7RXPC7 (D1, AF1), PC1 (F8, AF1)
TXPC6 (E1, AF1), PC0 (E7, AF1)
USART8RXPC9 (E3, AF1), PC3 (E6, AF2)
TXPC2 (D6, AF2), PC8 (E2, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (D5, AF0), PA6 (G5, AF0)
MOSIPB5 (C5, AF0), PA7 (E4, AF0)
NSSPA15 (A2, AF0), PA4 (H6, AF0)
SCKPB3 (D4, AF0), PA5 (F5, AF0)
SPI2MISOPC2 (D6, AF1), PB14 (G1, AF0)
MOSIPC3 (E6, AF1), PB15 (F1, AF0)
NSSPB9 (B6, AF5), PB12 (G2, AF0)
SCKPB13 (F2, AF0), PB10 (G3, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3 (D4, AF0), PA5 (F5, AF0)
MCKPB4 (D5, AF0), PA6 (G5, AF0)
SDPB5 (C5, AF0), PA7 (E4, AF0)
WSPA15 (A2, AF0), PA4 (H6, AF0)
I2S2CKPB13 (F2, AF0), PB10 (G3, AF5)
MCKPC2 (D6, AF1), PB14 (G1, AF0)
SDPC3 (E6, AF1), PB15 (F1, AF0)
WSPB9 (B6, AF5), PB12 (G2, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A5, AF1), PB8 (A6, AF1), PA9 (C1, AF4), PF1-OSC_OUT (E8, AF1)
SDAPB7 (B5, AF1), PB9 (B6, AF1), PA10 (C2, AF4), PF0-OSC_IN (D8, AF1)
SMBAPB5 (C5, AF3)
I2C2SCLPA11 (D3, AF5), PB13 (F2, AF5), PB10 (G3, AF1)
SDAPA12 (B1, AF5), PB14 (G1, AF5), PB11 (H3, AF1)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (A6, AF4), PA11 (D3, AF4)
TXPA12 (B1, AF4), PB9 (B6, AF4)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (A6, AF0), PA5 (F5, AF1), PB10 (G3, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (F7)
IN1PA1 (F6)
IN2PA2 (E5)
IN3PA3 (H7)
IN4PA4 (H6)
IN5PA5 (F5)
IN6PA6 (G5)
IN7PA7 (E4)
IN8PB0 (G4)
IN9PB1 (F3)
IN10PC0 (E7)
IN11PC1 (F8)
IN12PC2 (D6)
IN13PC3 (E6)
IN14PC4 (H5)
IN15PC5 (F4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B6), PA9 (C1), PC9 (E3)
OUT1PA4 (H6)
OUT2PA5 (F5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F5), PA0 (F7), PA4 (H6)
INPPA1 (F6)
OUTPA11 (D3, AF7), PA0 (F7, AF7), PA6 (G5, AF7)
COMP2INMPA2 (E5), PA5 (F5), PA4 (H6)
INPPA3 (H7)
OUTPA12 (B1, AF7), PA7 (E4, AF7), PA2 (E5, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (G2, AF2), PA6 (G5, AF2)
CH1PA8 (D2, AF2)
CH1NPA7 (E4, AF2), PB13 (F2, AF2)
CH2PA9 (C1, AF2)
CH2NPB14 (G1, AF2), PB0 (G4, AF2)
CH3PA10 (C2, AF2)
CH3NPB15 (F1, AF2), PB1 (F3, AF2)
CH4PA11 (D3, AF2)
ETRPA12 (B1, AF2)
TIM2CH1PA15 (A2, AF2), PA5 (F5, AF2), PA0 (F7, AF2)
CH2PB3 (D4, AF2), PA1 (F6, AF2)
CH3PA2 (E5, AF2), PB10 (G3, AF2)
CH4PB11 (H3, AF2), PA3 (H7, AF2)
ETRPA15 (A2, AF2), PA5 (F5, AF2), PA0 (F7, AF2)
TIM3CH1PB4 (D5, AF1), PC6 (E1, AF0), PA6 (G5, AF1)
CH2PB5 (C5, AF1), PC7 (D1, AF0), PA7 (E4, AF1)
CH3PC8 (E2, AF0), PB0 (G4, AF1)
CH4PC9 (E3, AF0), PB1 (F3, AF1)
ETRPD2 (A4, AF0)
TIM14CH1PA7 (E4, AF4), PB1 (F3, AF0), PA4 (H6, AF4)
TIM15BKINPA9 (C1, AF0), PB12 (G2, AF5)
CH1PA2 (E5, AF0), PB14 (G1, AF1)
CH1NPB15 (F1, AF3), PA1 (F6, AF5)
CH2PB15 (F1, AF1), PA3 (H7, AF0)
TIM16BKINPB5 (C5, AF2)
CH1PB8 (A6, AF2), PA6 (G5, AF5)
CH1NPB6 (A5, AF2)
TIM17BKINPA10 (C2, AF0), PB4 (D5, AF5)
CH1PB9 (B6, AF2), PA7 (E4, AF5)
CH1NPB7 (B5, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (B7)
OUT_CALIBPC13 (B7)
REFINPB15 (F1)
TSPC13 (B7)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (F7, AF3)
G1_IO2PA1 (F6, AF3)
G1_IO3PA2 (E5, AF3)
G1_IO4PA3 (H7, AF3)
G2_IO1PA4 (H6, AF3)
G2_IO2PA5 (F5, AF3)
G2_IO3PA6 (G5, AF3)
G2_IO4PA7 (E4, AF3)
G3_IO1PC5 (F4, AF0)
G3_IO2PB0 (G4, AF3)
G3_IO3PB1 (F3, AF3)
G4_IO1PA9 (C1, AF3)
G4_IO2PA10 (C2, AF3)
G4_IO3PA11 (D3, AF3)
G4_IO4PA12 (B1, AF3)
G5_IO1PB3 (D4, AF3)
G5_IO2PB4 (D5, AF3)
G5_IO3PB6 (A5, AF3)
G5_IO4PB7 (B5, AF3)
G6_IO1PB11 (H3, AF3)
G6_IO2PB12 (G2, AF3)
G6_IO3PB13 (F2, AF3)
G6_IO4PB14 (G1, AF3)
SYNCPB8 (A6, AF3), PB10 (G3, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (B3, AF0)
SWDIOPA13 (C3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA9 (C1, AF5), PA8 (D2, AF0)
OSC_INPF0-OSC_IN (D8)
OSC_OUTPF1-OSC_OUT (E8)
OSC32_INPC14OSC32_IN (C8)
OSC32_OUTPC15OSC32_OUT (C7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (B7)
RTC_TAMP2PA0 (F7)
SYS_WKUP1PA0 (F7)
SYS_WKUP2PC13 (B7)
SYS_WKUP4PA2 (E5)
SYS_WKUP5PC5 (F4)
SYS_WKUP6PB5 (C5)
SYS_WKUP7PB15 (F1)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDIO2питание—
A2PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4)
A3PC10ввод-выводUSART3_TX (AF1), USART4_TX (AF0)
A4PD2ввод-выводTIM3_ETR (AF0), USART3_DE (AF1), USART3_RTS (AF1), USART5_RX (AF2)
A5PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
A6PB8ввод-выводCAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
A7VSSпитание—
A8VDDпитание—
B1PA12ввод-выводCAN_TX (AF4), COMP2_OUT (AF7), I2C2_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1)
B2VSSпитание—
B3PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
B4PC12ввод-выводUSART3_CK (AF1), USART4_CK (AF0), USART5_TX (AF2)
B5PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4)
B6PB9ввод-выводCAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
B7PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
B8VBATпитание—
C1PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF4), RCC_MCO (AF5), TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
C2PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
C3PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
C4PC11ввод-выводUSART3_RX (AF1), USART4_RX (AF0)
C5PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1), USART5_CK (AF4), USART5_DE (AF4), USART5_RTS (AF4)
C6PF11BOOT0ввод-вывод—
C7PC15OSC32_OUTввод-выводRCC_OSC32_OUT
C8PC14OSC32_INввод-выводRCC_OSC32_IN
D1PC7ввод-выводTIM3_CH2 (AF0), USART7_RX (AF1)
D2PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
D3PA11ввод-выводCAN_RX (AF4), COMP1_OUT (AF7), I2C2_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1)
D4PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART5_TX (AF4)
D5PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3), USART5_RX (AF4)
D6PC2ввод-выводADC_IN12, I2S2_MCK (AF1), SPI2_MISO (AF1), USART8_TX (AF2)
D7NRSTсброс—
D8PF0-OSC_INввод-выводCRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN
E1PC6ввод-выводTIM3_CH1 (AF0), USART7_TX (AF1)
E2PC8ввод-выводTIM3_CH3 (AF0), USART8_TX (AF1)
E3PC9ввод-выводDAC_EXTI9, TIM3_CH4 (AF0), USART8_RX (AF1)
E4PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
E5PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
E6PC3ввод-выводADC_IN13, I2S2_SD (AF1), SPI2_MOSI (AF1), USART8_RX (AF2)
E7PC0ввод-выводADC_IN10, USART6_TX (AF2), USART7_TX (AF1)
E8PF1-OSC_OUTввод-выводI2C1_SCL (AF1), RCC_OSC_OUT
F1PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
F2PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4)
F3PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
F4PC5ввод-выводADC_IN15, SYS_WKUP5, TSC_G3_IO1 (AF0), USART3_RX (AF1)
F5PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3), USART6_RX (AF5)
F6PA1ввод-выводADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
F7PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4)
F8PC1ввод-выводADC_IN11, USART6_RX (AF2), USART7_RX (AF1)
G1PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
G2PB12ввод-выводI2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4)
G3PB10ввод-выводCEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4)
G4PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4)
G5PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4)
G6VDDпитание—
G7VSSпитание—
G8VSSAпитание—
H1VDDпитание—
H2VSSпитание—
H3PB11ввод-выводI2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4)
H4NPORпитание—
H5PC4ввод-выводADC_IN14, USART3_TX (AF1)
H6PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USART6_TX (AF5)
H7PA3ввод-выводADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
H8VDDAпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
NPORH4—
VBATB8резервное питание: часы реального времени и резервные регистры
VDDA8, G6, H1питание цифровой части и линий ввода-вывода
VDDAH8питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2A1питание отдельной группы линий ввода-вывода
VSSA7, B2, G7, H2общий провод (земля)
VSSAG8общий провод аналоговой части
NRSTD7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F098RCYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F098RCSTM32F098RCYx256 КБ32 КБ

Линейка STM32F0x8, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F091RCSTM32F0x163 из 64H4: NPOR → PB2

Частые вопросы

На каких выводах USART1 у STM32F098RC?

В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик A5, AF0) или PA9 (шарик C1, AF1), USART1_RX — на PB7 (шарик B5, AF0) или PA10 (шарик C2, AF1).

Где у STM32F098RC выводы SWD для программатора?

SWDIO — PA13 (шарик C3, AF0), SWCLK — PA14 (шарик B3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F098RC?

I2C1_SCL — PB6 (шарик A5, AF1) или PB8 (шарик A6, AF1) или PA9 (шарик C1, AF4) или PF1-OSC_OUT (шарик E8, AF1), I2C1_SDA — PB7 (шарик B5, AF1) или PB9 (шарик B6, AF1) или PA10 (шарик C2, AF4) или PF0-OSC_IN (шарик D8, AF1).

Сколько выводов ввода-вывода у STM32F098RC в корпусе WLCSP64?

51 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F098RC?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
