STM32F101RC, STM32F101RD и STM32F101RE в корпусе LQFP64: распиновка

STM32F101RC, STM32F101RD и STM32F101RE — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 36 МГц: 256, 384 и 512 КБ флеш-памяти и 32 и 48 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 36 МГц
Флеш-память
256, 384 и 512 КБ
ОЗУ
32 и 48 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F101RC, STM32F101RD, STM32F101RE в корпусе LQFP64, вид сверхуSTM32F101R(C-D-E)TxLQFP64, вид сверхуVBAT — вывод 11VBATPC13-TAMPER-RTC — вывод 2: RTC_OUT, RTC_TAMPER2PC13-TAMPER-RTCPC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPD0-OSC_IN — вывод 5: RCC_OSC_IN5PD0-OSC_INPD1-OSC_OUT — вывод 6: RCC_OSC_OUT6PD1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN108PC0PC1 — вывод 9: ADC1_IN119PC1PC2 — вывод 10: ADC1_IN1210PC2PC3 — вывод 11: ADC1_IN1311PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0-WKUP — вывод 14: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS14PA0-WKUPPA1 — вывод 15: ADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN2, TIM2_CH3, TIM5_CH3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN3, TIM2_CH4, TIM5_CH4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC1_IN4, DAC_OUT1, SPI1_NSS, USART2_CK20PA4PA5 — вывод 21: ADC1_IN5, DAC_OUT2, SPI1_SCK21PA5PA6 — вывод 22: ADC1_IN6, SPI1_MISO, TIM3_CH122PA6PA7 — вывод 23: ADC1_IN7, SPI1_MOSI, TIM3_CH223PA7PC4 — вывод 24: ADC1_IN1424PC4PC5 — вывод 25: ADC1_IN1525PC5PB0 — вывод 26: ADC1_IN8, TIM3_CH326PB0PB1 — вывод 27: ADC1_IN9, TIM3_CH427PB1PB2 — вывод 2828PB2PB10 — вывод 29: I2C2_SCL, TIM2_CH3, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, SPI2_NSS, USART3_CK33PB12PB13 — вывод 34: SPI2_SCK, USART3_CTS34PB13PB14 — вывод 35: SPI2_MISO, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, SPI2_MOSI36PB15PC6 — вывод 37: TIM3_CH137PC6PC7 — вывод 38: TIM3_CH238PC7PC8 — вывод 39: TIM3_CH339PC8PC9 — вывод 40: DAC_EXTI9, TIM3_CH440PC9PA8 — вывод 41: RCC_MCO, USART1_CK41PA8PA9 — вывод 42: DAC_EXTI9, USART1_TX42PA9PA10 — вывод 43: USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, USART1_CTS44PA11PA12 — вывод 45: USART1_RTS45PA12PA13 — вывод 46: SYS_JTMS-SWDIO46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: SYS_JTCK-SWCLK49PA14PA15 — вывод 50: ADC1_EXTI15, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR50PA15PC10 — вывод 51: UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, UART4_RX, USART3_RX52PC11PC12 — вывод 53: UART5_TX, USART3_CK53PC12PD2 — вывод 54: TIM3_ETR, UART5_RX54PD2PB3 — вывод 55: SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH255PB3PB4 — вывод 56: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH156PB4PB5 — вывод 57: I2C1_SMBA, SPI1_MOSI, SPI3_MOSI, TIM3_CH257PB5PB6 — вывод 58: I2C1_SCL, TIM4_CH1, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM4_CH2, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: I2C1_SCL, TIM4_CH361PB8PB9 — вывод 62: DAC_EXTI9, I2C1_SDA, TIM4_CH462PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

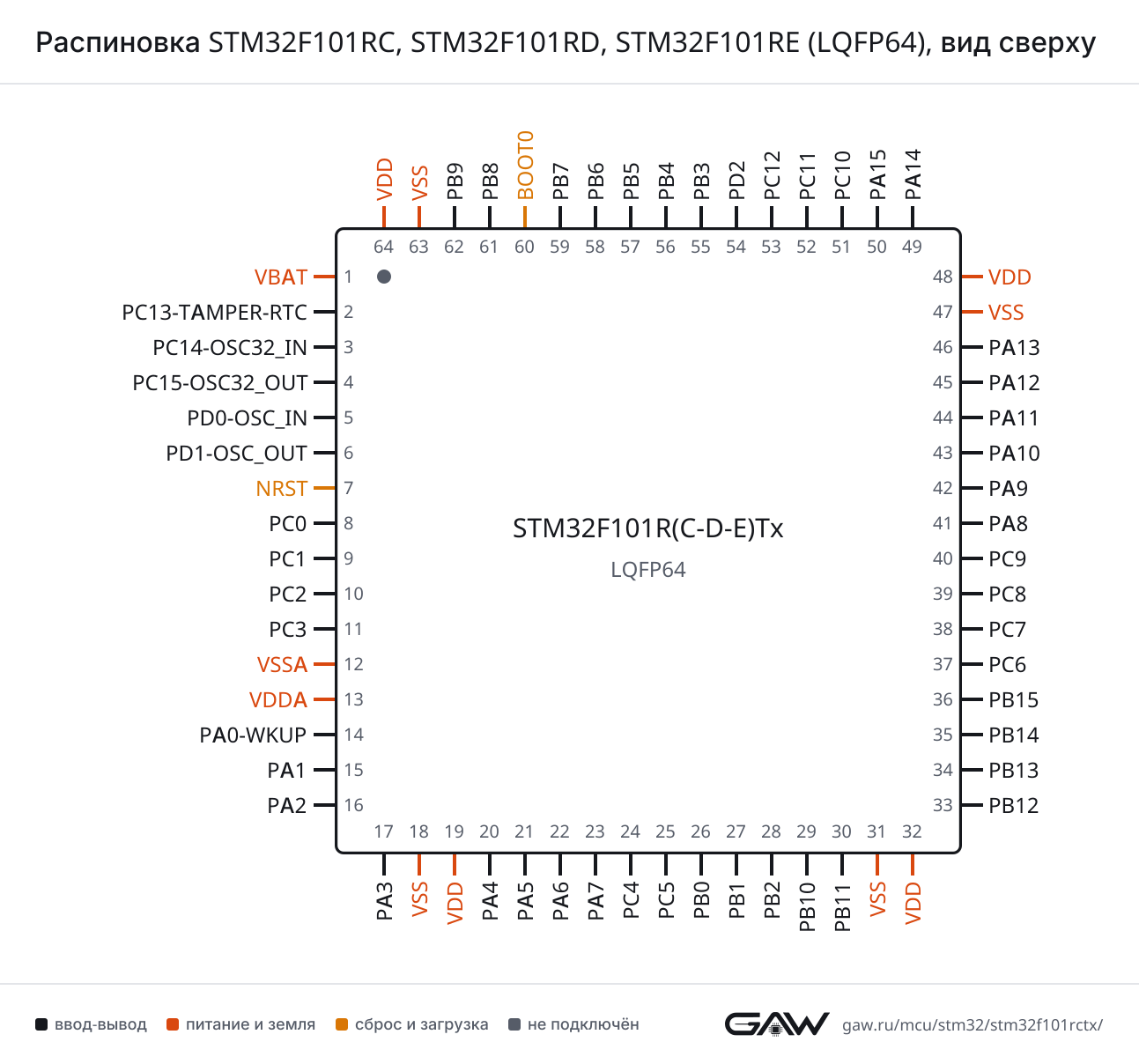

Распиновка STM32F101RC, STM32F101RD, STM32F101RE (LQFP64), вид сверхуРаспиновка LQFP64 картинкой
PNG, 1293 × 1208 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41)
CTSPA11 (44)
RTSPA12 (45)
RXPA10 (43), PB7 (59, ремап)
TXPA9 (42), PB6 (58, ремап)
USART2CKPA4 (20)
CTSPA0-WKUP (14)
RTSPA1 (15)
RXPA3 (17)
TXPA2 (16)
USART3CKPB12 (33), PC12 (53, ремап)
CTSPB13 (34)
RTSPB14 (35)
RXPB11 (30), PC11 (52, ремап)
TXPB10 (29), PC10 (51, ремап)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (52)
TXPC10 (51)
UART5RXPD2 (54)
TXPC12 (53)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22), PB4 (56, ремап)
MOSIPA7 (23), PB5 (57, ремап)
NSSPA4 (20), PA15 (50, ремап)
SCKPA5 (21), PB3 (55, ремап)
SPI2MISOPB14 (35)
MOSIPB15 (36)
NSSPB12 (33)
SCKPB13 (34)
SPI3MISOPB4 (56)
MOSIPB5 (57)
NSSPA15 (50)
SCKPB3 (55)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (58), PB8 (61, ремап)
SDAPB7 (59), PB9 (62, ремап)
SMBAPB5 (57)
I2C2SCLPB10 (29)
SDAPB11 (30)
SMBAPB12 (33)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN0PA0-WKUP (14)
IN1PA1 (15)
IN2PA2 (16)
IN3PA3 (17)
IN4PA4 (20)
IN5PA5 (21)
IN6PA6 (22)
IN7PA7 (23)
IN8PB0 (26)
IN9PB1 (27)
IN10PC0 (8)
IN11PC1 (9)
IN12PC2 (10)
IN13PC3 (11)
IN14PC4 (24)
IN15PC5 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)
OUT2PA5 (21)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP (14), PA15 (50, ремап)
CH2PA1 (15), PB3 (55, ремап)
CH3PA2 (16), PB10 (29, ремап)
CH4PA3 (17), PB11 (30, ремап)
ETRPA0-WKUP (14), PA15 (50, ремап)
TIM3CH1PA6 (22), PC6 (37, ремап), PB4 (56, ремап)
CH2PA7 (23), PC7 (38, ремап), PB5 (57, ремап)
CH3PB0 (26), PC8 (39, ремап)
CH4PB1 (27), PC9 (40, ремап)
ETRPD2 (54)
TIM4CH1PB6 (58)
CH2PB7 (59)
CH3PB8 (61)
CH4PB9 (62)
TIM5CH1PA0-WKUP (14)
CH2PA1 (15)
CH3PA2 (16)
CH4PA3 (17)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49)
JTDIPA15 (50)
JTDO-TRACESWOPB3 (55)
JTMS-SWDIOPA13 (46)
NJTRSTPB4 (56)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41)
OSC_INPD0-OSC_IN (5)
OSC_OUTPD1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (2)
SYS_WKUPPA0-WKUP (14)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PD0-OSC_INввод-выводRCC_OSC_IN
6PD1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8PC0ввод-выводADC1_IN10
9PC1ввод-выводADC1_IN11
10PC2ввод-выводADC1_IN12
11PC3ввод-выводADC1_IN13
12VSSAпитание—
13VDDAпитание—
14PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS
15PA1ввод-выводADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
16PA2ввод-выводADC1_IN2, TIM2_CH3, TIM5_CH3, USART2_TX
17PA3ввод-выводADC1_IN3, TIM2_CH4, TIM5_CH4, USART2_RX
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC1_IN4, DAC_OUT1, SPI1_NSS, USART2_CK
21PA5ввод-выводADC1_IN5, DAC_OUT2, SPI1_SCK
22PA6ввод-выводADC1_IN6, SPI1_MISO, TIM3_CH1
23PA7ввод-выводADC1_IN7, SPI1_MOSI, TIM3_CH2
24PC4ввод-выводADC1_IN14
25PC5ввод-выводADC1_IN15
26PB0ввод-выводADC1_IN8, TIM3_CH3
27PB1ввод-выводADC1_IN9, TIM3_CH4
28PB2ввод-вывод—
29PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
30PB11ввод-выводADC1_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA, SPI2_NSS, USART3_CK
34PB13ввод-выводSPI2_SCK, USART3_CTS
35PB14ввод-выводSPI2_MISO, USART3_RTS
36PB15ввод-выводADC1_EXTI15, SPI2_MOSI
37PC6ввод-выводTIM3_CH1 (ремап)
38PC7ввод-выводTIM3_CH2 (ремап)
39PC8ввод-выводTIM3_CH3 (ремап)
40PC9ввод-выводDAC_EXTI9, TIM3_CH4 (ремап)
41PA8ввод-выводRCC_MCO, USART1_CK
42PA9ввод-выводDAC_EXTI9, USART1_TX
43PA10ввод-выводUSART1_RX
44PA11ввод-выводADC1_EXTI11, USART1_CTS
45PA12ввод-выводUSART1_RTS
46PA13ввод-выводSYS_JTMS-SWDIO
47VSSпитание—
48VDDпитание—
49PA14ввод-выводSYS_JTCK-SWCLK
50PA15ввод-выводADC1_EXTI15, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
51PC10ввод-выводUART4_TX, USART3_TX (ремап)
52PC11ввод-выводADC1_EXTI11, UART4_RX, USART3_RX (ремап)
53PC12ввод-выводUART5_TX, USART3_CK (ремап)
54PD2ввод-выводTIM3_ETR, UART5_RX
55PB3ввод-выводSPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
56PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
57PB5ввод-выводI2C1_SMBA, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
58PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
59PB7ввод-выводI2C1_SDA, TIM4_CH2, USART1_RX (ремап)
60BOOT0загрузка—
61PB8ввод-выводI2C1_SCL (ремап), TIM4_CH3
62PB9ввод-выводDAC_EXTI9, I2C1_SDA (ремап), TIM4_CH4
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F101R(C-D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F101RCSTM32F101RCTx256 КБ32 КБ
STM32F101RDSTM32F101RDTx384 КБ48 КБ
STM32F101RESTM32F101RETx512 КБ48 КБ

Линейка STM32F101, семейство STM32F1, ядро Cortex-M3.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F101RC, STM32F101RD, STM32F101RE. Данные на 5 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F101RCT6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F101RCT6TRLQFP 64, 10×10×1,4 мм−40…+85 °Cлента на катушке
STM32F101RDT6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F101RDT6TRLQFP 64, 10×10×1,4 мм−40…+85 °Cлента на катушке
STM32F101RET6LQFP 64, 10×10×1,4 мм−40…+85 °Cлоток
STM32F101RET6TRLQFP 64, 10×10×1,4 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F101R4, STM32F101R6STM32F10164 из 64выводы совпадают полностьютолько у этого: DAC, I2C2, SPI2, SPI3, TIM4, TIM5, TIM6, TIM7, UART4, UART5, USART3; флеш-память до 512 и 32 КБ; ОЗУ 48 и 6 КБ
STM32F101R8, STM32F101RBSTM32F10164 из 64выводы совпадают полностьютолько у этого: DAC, SPI3, TIM5, TIM6, TIM7, UART4, UART5; флеш-память до 512 и 128 КБ; ОЗУ 48 и 16 КБ
STM32F101RF, STM32F101RGSTM32F10164 из 64выводы совпадают полностьютолько у него: TIM10, TIM11, TIM12, TIM13, TIM14, TIM9; флеш-память до 512 и 1024 КБ; ОЗУ 48 и 80 КБ
STM32F100R4, STM32F100R6STM32F100 Value Line64 из 64выводы совпадают полностьютолько у этого: I2C2, SPI2, SPI3, TIM4, TIM5, UART4, UART5, USART3; только у него: HDMI_CEC, TIM1, TIM15, TIM16, TIM17; частота до 36 и 24 МГц; флеш-память до 512 и 32 КБ; ОЗУ 48 и 4 КБ
STM32F100R8, STM32F100RBSTM32F100 Value Line64 из 64выводы совпадают полностьютолько у этого: SPI3, TIM5, UART4, UART5; только у него: HDMI_CEC, TIM1, TIM15, TIM16, TIM17; частота до 36 и 24 МГц; флеш-память до 512 и 128 КБ; ОЗУ 48 и 8 КБ
STM32F100RC, STM32F100RD, STM32F100RESTM32F100 Value Line64 из 64выводы совпадают полностьютолько у него: HDMI_CEC, TIM1, TIM12, TIM13, TIM14, TIM15, TIM16, TIM17; частота до 36 и 24 МГц; ОЗУ 48 и 32 КБ
STM32F102R4, STM32F102R6STM32F10264 из 64выводы совпадают полностьютолько у этого: DAC, I2C2, SPI2, SPI3, TIM4, TIM5, TIM6, TIM7, UART4, UART5, USART3; только у него: USB; частота до 36 и 48 МГц; флеш-память до 512 и 32 КБ; ОЗУ 48 и 6 КБ
STM32F102R8, STM32F102RBSTM32F10264 из 64выводы совпадают полностьютолько у этого: DAC, SPI3, TIM5, TIM6, TIM7, UART4, UART5; только у него: USB; частота до 36 и 48 МГц; флеш-память до 512 и 128 КБ; ОЗУ 48 и 16 КБ
STM32F103R4, STM32F103R6STM32F10364 из 64выводы совпадают полностьютолько у этого: DAC, I2C2, SPI2, SPI3, TIM4, TIM5, TIM6, TIM7, UART4, UART5, USART3; только у него: ADC2, CAN, TIM1, USB; частота до 36 и 72 МГц; флеш-память до 512 и 32 КБ; ОЗУ 48 и 10 КБ
STM32F103R8, STM32F103RBSTM32F10364 из 64выводы совпадают полностьютолько у этого: DAC, SPI3, TIM5, TIM6, TIM7, UART4, UART5; только у него: ADC2, CAN, TIM1, USB; частота до 36 и 72 МГц; флеш-память до 512 и 128 КБ; ОЗУ 48 и 20 КБ
STM32F103RC, STM32F103RD, STM32F103RESTM32F10364 из 64выводы совпадают полностьютолько у него: ADC2, ADC3, CAN, I2S2, I2S3, SDIO, TIM1, TIM8, USB; частота до 36 и 72 МГц; ОЗУ 48 и 64 КБ
STM32F103RF, STM32F103RGSTM32F10364 из 64выводы совпадают полностьютолько у него: ADC2, ADC3, CAN, I2S2, I2S3, SDIO, TIM1, TIM10, TIM11, TIM12, TIM13, TIM14, TIM8, TIM9, USB; частота до 36 и 72 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 48 и 96 КБ

Частые вопросы

На каких выводах USART1 у STM32F101RC?

В корпусе LQFP64 сигнал USART1_TX выведен на PA9 (вывод 42) или PB6 (вывод 58, после ремапа), USART1_RX — на PA10 (вывод 43) или PB7 (вывод 59, после ремапа).

Где у STM32F101RC выводы SWD для программатора?

SWDIO — PA13 (вывод 46), SWCLK — PA14 (вывод 49). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F101RC?

I2C1_SCL — PB6 (вывод 58) или PB8 (вывод 61, после ремапа), I2C1_SDA — PB7 (вывод 59) или PB9 (вывод 62, после ремапа).

Сколько выводов ввода-вывода у STM32F101RC в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F101RC, STM32F101RD и STM32F101RE?

Объёмом памяти: STM32F101RC — 256 КБ флеш-памяти и 32 КБ ОЗУ, STM32F101RD — 384 КБ флеш-памяти и 48 КБ ОЗУ, STM32F101RE — 512 КБ флеш-памяти и 48 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F101RC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 5 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
