STM32F101ZF и STM32F101ZG в корпусе LQFP144: распиновка

STM32F101ZF и STM32F101ZG — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 36 МГц: 768 КБ и 1 МБ флеш-памяти и 80 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 36 МГц
Флеш-память
768 КБ и 1 МБ
ОЗУ
80 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
112
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

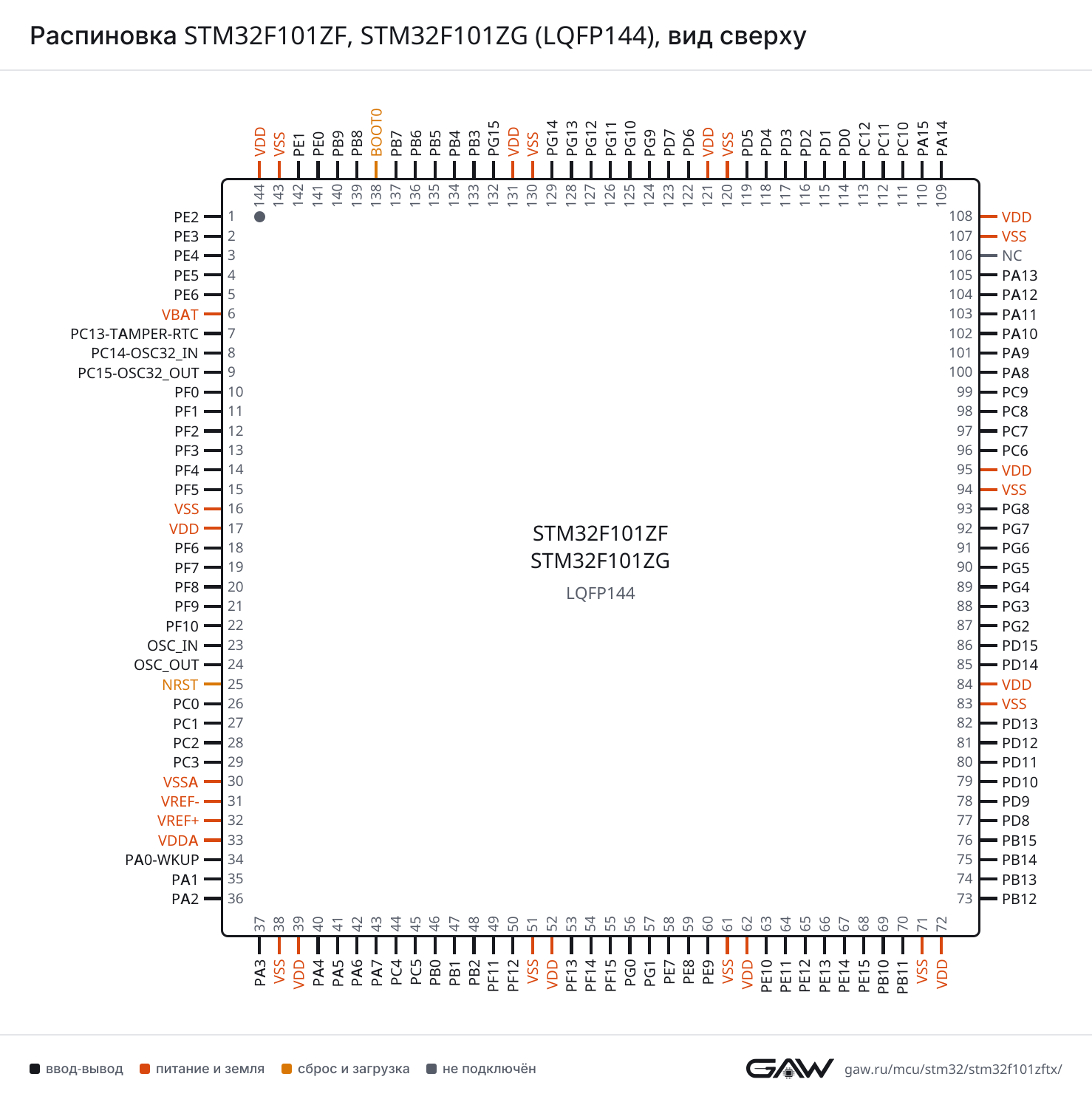

Распиновка STM32F101ZF, STM32F101ZG в корпусе LQFP144, вид сверхуSTM32F101ZFSTM32F101ZGLQFP144, вид сверхуPE2 — вывод 1: FSMC_A23, SYS_TRACECLK1PE2PE3 — вывод 2: FSMC_A19, SYS_TRACED02PE3PE4 — вывод 3: FSMC_A20, SYS_TRACED13PE4PE5 — вывод 4: FSMC_A21, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: FSMC_A22, SYS_TRACED3, TIM9_CH25PE6VBAT — вывод 66VBATPC13-TAMPER-RTC — вывод 7: RTC_OUT, RTC_TAMPER7PC13-TAMPER-RTCPC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTPF0 — вывод 10: FSMC_A010PF0PF1 — вывод 11: FSMC_A111PF1PF2 — вывод 12: FSMC_A212PF2PF3 — вывод 13: FSMC_A313PF3PF4 — вывод 14: FSMC_A414PF4PF5 — вывод 15: FSMC_A515PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: FSMC_NIORD, TIM10_CH118PF6PF7 — вывод 19: FSMC_NREG, TIM11_CH119PF7PF8 — вывод 20: FSMC_NIOWR, TIM13_CH120PF8PF9 — вывод 21: DAC_EXTI9, FSMC_CD, TIM14_CH121PF9PF10 — вывод 22: FSMC_INTR22PF10OSC_IN — вывод 23: RCC_OSC_IN23OSC_INOSC_OUT — вывод 24: RCC_OSC_OUT24OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC1_IN1026PC0PC1 — вывод 27: ADC1_IN1127PC1PC2 — вывод 28: ADC1_IN1228PC2PC3 — вывод 29: ADC1_IN1329PC3VSSA — вывод 3030VSSAVREF- — вывод 3131VREF-VREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0-WKUP — вывод 34: ADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS34PA0-WKUPPA1 — вывод 35: ADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS35PA1PA2 — вывод 36: ADC1_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX36PA2PA3 — вывод 37: ADC1_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX37PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC1_IN4, DAC_OUT1, SPI1_NSS, USART2_CK40PA4PA5 — вывод 41: ADC1_IN5, DAC_OUT2, SPI1_SCK41PA5PA6 — вывод 42: ADC1_IN6, SPI1_MISO, TIM13_CH1, TIM3_CH142PA6PA7 — вывод 43: ADC1_IN7, SPI1_MOSI, TIM14_CH1, TIM3_CH243PA7PC4 — вывод 44: ADC1_IN1444PC4PC5 — вывод 45: ADC1_IN1545PC5PB0 — вывод 46: ADC1_IN8, TIM3_CH346PB0PB1 — вывод 47: ADC1_IN9, TIM3_CH447PB1PB2 — вывод 4848PB2PF11 — вывод 49: ADC1_EXTI11, FSMC_NIOS1649PF11PF12 — вывод 50: FSMC_A650PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: FSMC_A753PF13PF14 — вывод 54: FSMC_A854PF14PF15 — вывод 55: ADC1_EXTI15, FSMC_A955PF15PG0 — вывод 56: FSMC_A1056PG0PG1 — вывод 57: FSMC_A1157PG1PE7 — вывод 58: FSMC_D4, FSMC_DA458PE7PE8 — вывод 59: FSMC_D5, FSMC_DA559PE8PE9 — вывод 60: DAC_EXTI9, FSMC_D6, FSMC_DA660PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: FSMC_D7, FSMC_DA763PE10PE11 — вывод 64: ADC1_EXTI11, FSMC_D8, FSMC_DA864PE11PE12 — вывод 65: FSMC_D9, FSMC_DA965PE12PE13 — вывод 66: FSMC_D10, FSMC_DA1066PE13PE14 — вывод 67: FSMC_D11, FSMC_DA1167PE14PE15 — вывод 68: ADC1_EXTI15, FSMC_D12, FSMC_DA1268PE15PB10 — вывод 69: I2C2_SCL, TIM2_CH3, USART3_TX69PB10PB11 — вывод 70: ADC1_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX70PB11VSS — вывод 7171VSSVDD — вывод 7272VDDPB12 — вывод 73: I2C2_SMBA, SPI2_NSS, USART3_CK73PB12PB13 — вывод 74: SPI2_SCK, USART3_CTS74PB13PB14 — вывод 75: SPI2_MISO, TIM12_CH1, USART3_RTS75PB14PB15 — вывод 76: ADC1_EXTI15, SPI2_MOSI, TIM12_CH276PB15PD8 — вывод 77: FSMC_D13, FSMC_DA13, USART3_TX77PD8PD9 — вывод 78: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX78PD9PD10 — вывод 79: FSMC_D15, FSMC_DA15, USART3_CK79PD10PD11 — вывод 80: ADC1_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS80PD11PD12 — вывод 81: FSMC_A17, FSMC_ALE, TIM4_CH1, USART3_RTS81PD12PD13 — вывод 82: FSMC_A18, TIM4_CH282PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FSMC_D0, FSMC_DA0, TIM4_CH385PD14PD15 — вывод 86: ADC1_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH486PD15PG2 — вывод 87: FSMC_A1287PG2PG3 — вывод 88: FSMC_A1388PG3PG4 — вывод 89: FSMC_A1489PG4PG5 — вывод 90: FSMC_A1590PG5PG6 — вывод 91: FSMC_INT291PG6PG7 — вывод 92: FSMC_INT392PG7PG8 — вывод 9393PG8VSS — вывод 9494VSSVDD — вывод 9595VDDPC6 — вывод 96: TIM3_CH196PC6PC7 — вывод 97: TIM3_CH297PC7PC8 — вывод 98: TIM3_CH398PC8PC9 — вывод 99: DAC_EXTI9, TIM3_CH499PC9PA8 — вывод 100: RCC_MCO, USART1_CK100PA8PA9 — вывод 101: DAC_EXTI9, USART1_TX101PA9PA10 — вывод 102: USART1_RX102PA10PA11 — вывод 103: ADC1_EXTI11, USART1_CTS103PA11PA12 — вывод 104: USART1_RTS104PA12PA13 — вывод 105: SYS_JTMS-SWDIO105PA13NC — вывод 106106NCVSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: SYS_JTCK-SWCLK109PA14PA15 — вывод 110: ADC1_EXTI15, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR110PA15PC10 — вывод 111: UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC1_EXTI11, UART4_RX, USART3_RX112PC11PC12 — вывод 113: UART5_TX, USART3_CK113PC12PD0 — вывод 114: FSMC_D2, FSMC_DA2114PD0PD1 — вывод 115: FSMC_D3, FSMC_DA3115PD1PD2 — вывод 116: TIM3_ETR, UART5_RX116PD2PD3 — вывод 117: FSMC_CLK, USART2_CTS117PD3PD4 — вывод 118: FSMC_NOE, USART2_RTS118PD4PD5 — вывод 119: FSMC_NWE, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: FSMC_NWAIT, USART2_RX122PD6PD7 — вывод 123: FSMC_NCE2, FSMC_NE1, USART2_CK123PD7PG9 — вывод 124: DAC_EXTI9, FSMC_NCE3, FSMC_NE2124PG9PG10 — вывод 125: FSMC_NCE4_1, FSMC_NE3125PG10PG11 — вывод 126: ADC1_EXTI11, FSMC_NCE4_2126PG11PG12 — вывод 127: FSMC_NE4127PG12PG13 — вывод 128: FSMC_A24128PG13PG14 — вывод 129: FSMC_A25129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: ADC1_EXTI15132PG15PB3 — вывод 133: SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2133PB3PB4 — вывод 134: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH1134PB4PB5 — вывод 135: I2C1_SMBA, SPI1_MOSI, SPI3_MOSI, TIM3_CH2135PB5PB6 — вывод 136: I2C1_SCL, TIM4_CH1, USART1_TX136PB6PB7 — вывод 137: FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: I2C1_SCL, TIM10_CH1, TIM4_CH3139PB8PB9 — вывод 140: DAC_EXTI9, I2C1_SDA, TIM11_CH1, TIM4_CH4140PB9PE0 — вывод 141: FSMC_NBL0, TIM4_ETR141PE0PE1 — вывод 142: FSMC_NBL1142PE1VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100)
CTSPA11 (103)
RTSPA12 (104)
RXPA10 (102), PB7 (137, ремап)
TXPA9 (101), PB6 (136, ремап)
USART2CKPA4 (40), PD7 (123, ремап)
CTSPA0-WKUP (34), PD3 (117, ремап)
RTSPA1 (35), PD4 (118, ремап)
RXPA3 (37), PD6 (122, ремап)
TXPA2 (36), PD5 (119, ремап)
USART3CKPB12 (73), PD10 (79, ремап), PC12 (113, ремап)
CTSPB13 (74), PD11 (80, ремап)
RTSPB14 (75), PD12 (81, ремап)
RXPB11 (70), PD9 (78, ремап), PC11 (112, ремап)
TXPB10 (69), PD8 (77, ремап), PC10 (111, ремап)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (112)
TXPC10 (111)
UART5RXPD2 (116)
TXPC12 (113)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42), PB4 (134, ремап)
MOSIPA7 (43), PB5 (135, ремап)
NSSPA4 (40), PA15 (110, ремап)
SCKPA5 (41), PB3 (133, ремап)
SPI2MISOPB14 (75)
MOSIPB15 (76)
NSSPB12 (73)
SCKPB13 (74)
SPI3MISOPB4 (134)
MOSIPB5 (135)
NSSPA15 (110)
SCKPB3 (133)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (136), PB8 (139, ремап)
SDAPB7 (137), PB9 (140, ремап)
SMBAPB5 (135)
I2C2SCLPB10 (69)
SDAPB11 (70)
SMBAPB12 (73)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN0PA0-WKUP (34)
IN1PA1 (35)
IN2PA2 (36)
IN3PA3 (37)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN7PA7 (43)
IN8PB0 (46)
IN9PB1 (47)
IN10PC0 (26)
IN11PC1 (27)
IN12PC2 (28)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)
OUT2PA5 (41)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP (34), PA15 (110, ремап)
CH2PA1 (35), PB3 (133, ремап)
CH3PA2 (36), PB10 (69, ремап)
CH4PA3 (37), PB11 (70, ремап)
ETRPA0-WKUP (34), PA15 (110, ремап)
TIM3CH1PA6 (42), PC6 (96, ремап), PB4 (134, ремап)
CH2PA7 (43), PC7 (97, ремап), PB5 (135, ремап)
CH3PB0 (46), PC8 (98, ремап)
CH4PB1 (47), PC9 (99, ремап)
ETRPD2 (116)
TIM4CH1PD12 (81, ремап), PB6 (136)
CH2PD13 (82, ремап), PB7 (137)
CH3PD14 (85, ремап), PB8 (139)
CH4PD15 (86, ремап), PB9 (140)
ETRPE0 (141)
TIM5CH1PA0-WKUP (34)
CH2PA1 (35)
CH3PA2 (36)
CH4PA3 (37)
TIM9CH1PE5 (4, ремап), PA2 (36)
CH2PE6 (5, ремап), PA3 (37)
TIM10CH1PF6 (18, ремап), PB8 (139)
TIM11CH1PF7 (19, ремап), PB9 (140)
TIM12CH1PB14 (75)
CH2PB15 (76)
TIM13CH1PF8 (20, ремап), PA6 (42)
TIM14CH1PF9 (21, ремап), PA7 (43)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (7)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PF0 (10)
A1PF1 (11)
A2PF2 (12)
A3PF3 (13)
A4PF4 (14)
A5PF5 (15)
A6PF12 (50)
A7PF13 (53)
A8PF14 (54)
A9PF15 (55)
A10PG0 (56)
A11PG1 (57)
A12PG2 (87)
A13PG3 (88)
A14PG4 (89)
A15PG5 (90)
A16PD11 (80)
A17PD12 (81)
A18PD13 (82)
A19PE3 (2)
A20PE4 (3)
A21PE5 (4)
A22PE6 (5)
A23PE2 (1)
A24PG13 (128)
A25PG14 (129)
ALEPD12 (81)
CDPF9 (21)
CLEPD11 (80)
CLKPD3 (117)
D0PD14 (85)
D1PD15 (86)
D2PD0 (114)
D3PD1 (115)
D4PE7 (58)
D5PE8 (59)
D6PE9 (60)
D7PE10 (63)
D8PE11 (64)
D9PE12 (65)
D10PE13 (66)
D11PE14 (67)
D12PE15 (68)
D13PD8 (77)
D14PD9 (78)
D15PD10 (79)
DA0PD14 (85)
DA1PD15 (86)
DA2PD0 (114)
DA3PD1 (115)
DA4PE7 (58)
DA5PE8 (59)
DA6PE9 (60)
DA7PE10 (63)
DA8PE11 (64)
DA9PE12 (65)
DA10PE13 (66)
DA11PE14 (67)
DA12PE15 (68)
DA13PD8 (77)
DA14PD9 (78)
DA15PD10 (79)
INT2PG6 (91)
INT3PG7 (92)
INTRPF10 (22)
NBL0PE0 (141)
NBL1PE1 (142)
NCE2PD7 (123)
NCE3PG9 (124)
NCE4_1PG10 (125)
NCE4_2PG11 (126)
NE1PD7 (123)
NE2PG9 (124)
NE3PG10 (125)
NE4PG12 (127)
NIORDPF6 (18)
NIOS16PF11 (49)
NIOWRPF8 (20)
NLPB7 (137)
NOEPD4 (118)
NREGPF7 (19)
NWAITPD6 (122)
NWEPD5 (119)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109)
JTDIPA15 (110)
JTDO-TRACESWOPB3 (133)
JTMS-SWDIOPA13 (105)
NJTRSTPB4 (134)
TRACECLKPE2 (1)
TRACED0PE3 (2)
TRACED1PE4 (3)
TRACED2PE5 (4)
TRACED3PE6 (5)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (100)
OSC_INOSC_IN (23)
OSC_OUTOSC_OUT (24)
OSC32_INPC14-OSC32_IN (8)
OSC32_OUTPC15-OSC32_OUT (9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (7)
SYS_WKUPPA0-WKUP (34)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFSMC_A23, SYS_TRACECLK
2PE3ввод-выводFSMC_A19, SYS_TRACED0
3PE4ввод-выводFSMC_A20, SYS_TRACED1
4PE5ввод-выводFSMC_A21, SYS_TRACED2, TIM9_CH1 (ремап)
5PE6ввод-выводFSMC_A22, SYS_TRACED3, TIM9_CH2 (ремап)
6VBATпитание—
7PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
8PC14-OSC32_INввод-выводRCC_OSC32_IN
9PC15-OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
10PF0ввод-выводFSMC_A0
11PF1ввод-выводFSMC_A1
12PF2ввод-выводFSMC_A2
13PF3ввод-выводFSMC_A3
14PF4ввод-выводFSMC_A4
15PF5ввод-выводFSMC_A5
16VSSпитание—
17VDDпитание—
18PF6ввод-выводFSMC_NIORD, TIM10_CH1 (ремап)
19PF7ввод-выводFSMC_NREG, TIM11_CH1 (ремап)
20PF8ввод-выводFSMC_NIOWR, TIM13_CH1 (ремап)
21PF9ввод-выводDAC_EXTI9, FSMC_CD, TIM14_CH1 (ремап)
22PF10ввод-выводFSMC_INTR
23OSC_INслужебныйRCC_OSC_IN
24OSC_OUTслужебныйRCC_OSC_OUT
25NRSTсброс—
26PC0ввод-выводADC1_IN10
27PC1ввод-выводADC1_IN11
28PC2ввод-выводADC1_IN12
29PC3ввод-выводADC1_IN13
30VSSAпитание—
31VREF-питание—
32VREF+питание—
33VDDAпитание—
34PA0-WKUPввод-выводADC1_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS
35PA1ввод-выводADC1_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
36PA2ввод-выводADC1_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX
37PA3ввод-выводADC1_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC1_IN4, DAC_OUT1, SPI1_NSS, USART2_CK
41PA5ввод-выводADC1_IN5, DAC_OUT2, SPI1_SCK
42PA6ввод-выводADC1_IN6, SPI1_MISO, TIM13_CH1, TIM3_CH1
43PA7ввод-выводADC1_IN7, SPI1_MOSI, TIM14_CH1, TIM3_CH2
44PC4ввод-выводADC1_IN14
45PC5ввод-выводADC1_IN15
46PB0ввод-выводADC1_IN8, TIM3_CH3
47PB1ввод-выводADC1_IN9, TIM3_CH4
48PB2ввод-вывод—
49PF11ввод-выводADC1_EXTI11, FSMC_NIOS16
50PF12ввод-выводFSMC_A6
51VSSпитание—
52VDDпитание—
53PF13ввод-выводFSMC_A7
54PF14ввод-выводFSMC_A8
55PF15ввод-выводADC1_EXTI15, FSMC_A9
56PG0ввод-выводFSMC_A10
57PG1ввод-выводFSMC_A11
58PE7ввод-выводFSMC_D4, FSMC_DA4
59PE8ввод-выводFSMC_D5, FSMC_DA5
60PE9ввод-выводDAC_EXTI9, FSMC_D6, FSMC_DA6
61VSSпитание—
62VDDпитание—
63PE10ввод-выводFSMC_D7, FSMC_DA7
64PE11ввод-выводADC1_EXTI11, FSMC_D8, FSMC_DA8
65PE12ввод-выводFSMC_D9, FSMC_DA9
66PE13ввод-выводFSMC_D10, FSMC_DA10
67PE14ввод-выводFSMC_D11, FSMC_DA11
68PE15ввод-выводADC1_EXTI15, FSMC_D12, FSMC_DA12
69PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
70PB11ввод-выводADC1_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
71VSSпитание—
72VDDпитание—
73PB12ввод-выводI2C2_SMBA, SPI2_NSS, USART3_CK
74PB13ввод-выводSPI2_SCK, USART3_CTS
75PB14ввод-выводSPI2_MISO, TIM12_CH1, USART3_RTS
76PB15ввод-выводADC1_EXTI15, SPI2_MOSI, TIM12_CH2
77PD8ввод-выводFSMC_D13, FSMC_DA13, USART3_TX (ремап)
78PD9ввод-выводDAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX (ремап)
79PD10ввод-выводFSMC_D15, FSMC_DA15, USART3_CK (ремап)
80PD11ввод-выводADC1_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS (ремап)
81PD12ввод-выводFSMC_A17, FSMC_ALE, TIM4_CH1 (ремап), USART3_RTS (ремап)
82PD13ввод-выводFSMC_A18, TIM4_CH2 (ремап)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFSMC_D0, FSMC_DA0, TIM4_CH3 (ремап)
86PD15ввод-выводADC1_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH4 (ремап)
87PG2ввод-выводFSMC_A12
88PG3ввод-выводFSMC_A13
89PG4ввод-выводFSMC_A14
90PG5ввод-выводFSMC_A15
91PG6ввод-выводFSMC_INT2
92PG7ввод-выводFSMC_INT3
93PG8ввод-вывод—
94VSSпитание—
95VDDпитание—
96PC6ввод-выводTIM3_CH1 (ремап)
97PC7ввод-выводTIM3_CH2 (ремап)
98PC8ввод-выводTIM3_CH3 (ремап)
99PC9ввод-выводDAC_EXTI9, TIM3_CH4 (ремап)
100PA8ввод-выводRCC_MCO, USART1_CK
101PA9ввод-выводDAC_EXTI9, USART1_TX
102PA10ввод-выводUSART1_RX
103PA11ввод-выводADC1_EXTI11, USART1_CTS
104PA12ввод-выводUSART1_RTS
105PA13ввод-выводSYS_JTMS-SWDIO
106NCне подключён—
107VSSпитание—
108VDDпитание—
109PA14ввод-выводSYS_JTCK-SWCLK
110PA15ввод-выводADC1_EXTI15, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
111PC10ввод-выводUART4_TX, USART3_TX (ремап)
112PC11ввод-выводADC1_EXTI11, UART4_RX, USART3_RX (ремап)
113PC12ввод-выводUART5_TX, USART3_CK (ремап)
114PD0ввод-выводFSMC_D2, FSMC_DA2
115PD1ввод-выводFSMC_D3, FSMC_DA3
116PD2ввод-выводTIM3_ETR, UART5_RX
117PD3ввод-выводFSMC_CLK, USART2_CTS (ремап)
118PD4ввод-выводFSMC_NOE, USART2_RTS (ремап)
119PD5ввод-выводFSMC_NWE, USART2_TX (ремап)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводFSMC_NWAIT, USART2_RX (ремап)
123PD7ввод-выводFSMC_NCE2, FSMC_NE1, USART2_CK (ремап)
124PG9ввод-выводDAC_EXTI9, FSMC_NCE3, FSMC_NE2
125PG10ввод-выводFSMC_NCE4_1, FSMC_NE3
126PG11ввод-выводADC1_EXTI11, FSMC_NCE4_2
127PG12ввод-выводFSMC_NE4
128PG13ввод-выводFSMC_A24
129PG14ввод-выводFSMC_A25
130VSSпитание—
131VDDпитание—
132PG15ввод-выводADC1_EXTI15
133PB3ввод-выводSPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
134PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
135PB5ввод-выводI2C1_SMBA, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
136PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
137PB7ввод-выводFSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX (ремап)
138BOOT0загрузка—
139PB8ввод-выводI2C1_SCL (ремап), TIM10_CH1, TIM4_CH3
140PB9ввод-выводDAC_EXTI9, I2C1_SDA (ремап), TIM11_CH1, TIM4_CH4
141PE0ввод-выводFSMC_NBL0, TIM4_ETR
142PE1ввод-выводFSMC_NBL1
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VDD17, 39, 52, 62, 72, 84, 95, 108, 121, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VREF-31нижнее опорное напряжение АЦП
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 71, 83, 94, 107, 120, 130, 143общий провод (земля)
VSSA30общий провод аналоговой части
NRST25сброс, активный уровень — низкий
BOOT0138выбор источника загрузки при сбросе
OSC_IN23вход генератора с внешним кварцевым резонатором
OSC_OUT24выход генератора с внешним кварцевым резонатором
NC106не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F101Z(F-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F101ZFSTM32F101ZFTx768 КБ80 КБ
STM32F101ZGSTM32F101ZGTx1 МБ80 КБ

Линейка STM32F101, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F101ZC, STM32F101ZD, STM32F101ZESTM32F101144 из 144выводы совпадают полностью
STM32F100ZC, STM32F100ZD, STM32F100ZESTM32F100 Value Line144 из 144выводы совпадают полностью
STM32F103ZC, STM32F103ZD, STM32F103ZESTM32F103144 из 144выводы совпадают полностью
STM32F103ZF, STM32F103ZGSTM32F103144 из 144выводы совпадают полностью
STM32L151ZCTxSTM32L151/152140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L151ZDTxSTM32L151/152140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L151ZETxSTM32L151/152140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L152ZCTxSTM32L151/152140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L152ZDTxSTM32L151/152140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L152ZETxSTM32L151/152140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L162ZCTxSTM32L162140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2
STM32L162ZDTxSTM32L162140 из 1446: VBAT → VLCD; 23: OSC_IN → PH0; 24: OSC_OUT → PH1; 106: NC → PH2

Частые вопросы

На каких выводах USART1 у STM32F101ZF?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101) или PB6 (вывод 136, после ремапа), USART1_RX — на PA10 (вывод 102) или PB7 (вывод 137, после ремапа).

Где у STM32F101ZF выводы SWD для программатора?

SWDIO — PA13 (вывод 105), SWCLK — PA14 (вывод 109). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F101ZF?

I2C1_SCL — PB6 (вывод 136) или PB8 (вывод 139, после ремапа), I2C1_SDA — PB7 (вывод 137) или PB9 (вывод 140, после ремапа).

Сколько выводов ввода-вывода у STM32F101ZF в корпусе LQFP144?

112 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F101ZF и STM32F101ZG?

Объёмом памяти: STM32F101ZF — 768 КБ флеш-памяти и 80 КБ ОЗУ, STM32F101ZG — 1 МБ флеш-памяти и 80 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F101ZF?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
