STM32L152ZD в корпусе LQFP144: распиновка

STM32L152ZD — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 384 КБ флеш-памяти и 48 КБ ОЗУ. Корпус LQFP144 — 144 вывода, из них 115 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
384 КБ
ОЗУ
48 КБ
Корпус
LQFP144, 144 вывода
Линий ввода-вывода
115
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

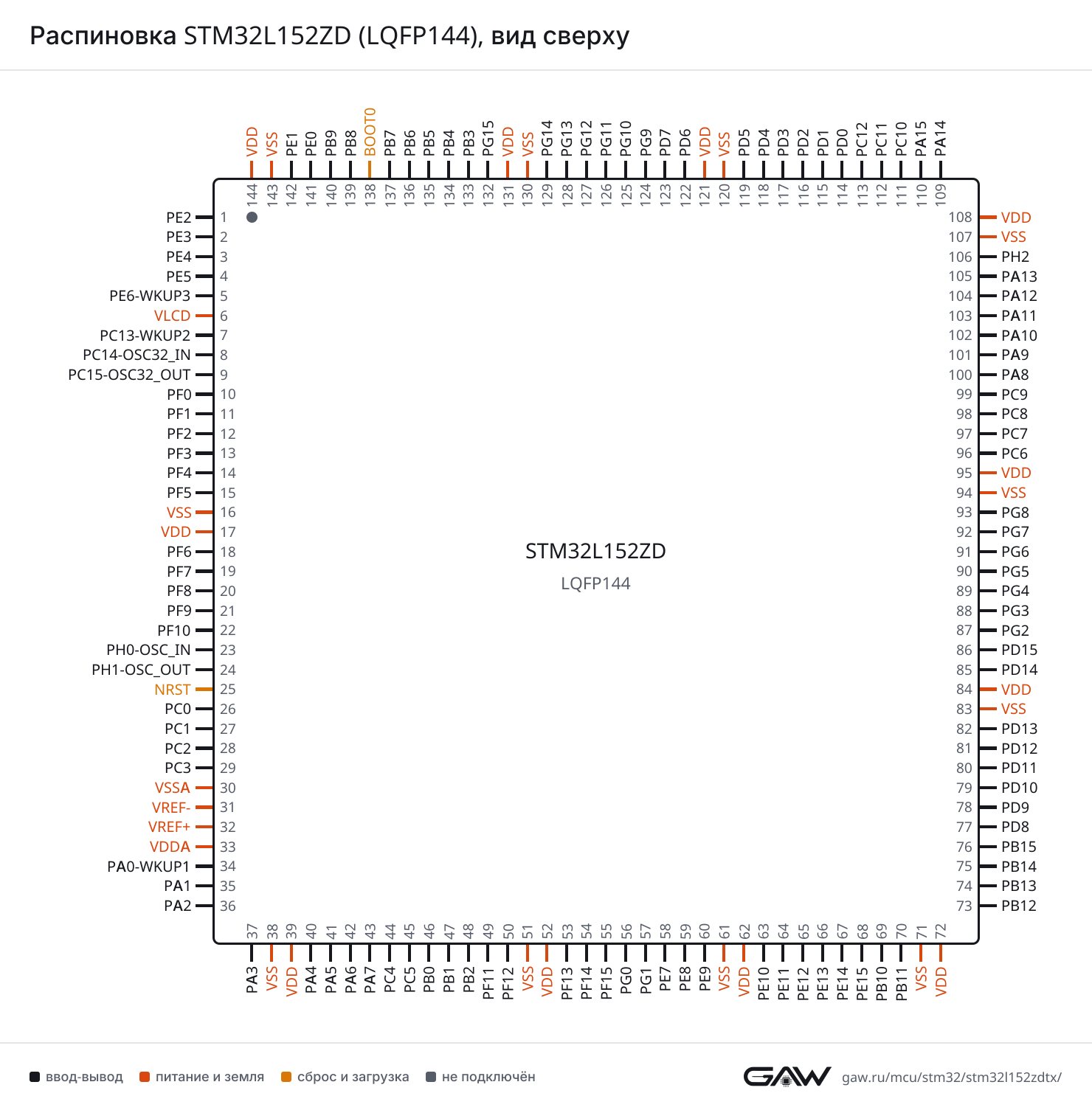

Схема корпуса LQFP144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32L152ZD в корпусе LQFP144, вид сверхуSTM32L152ZDLQFP144, вид сверхуPE2 — вывод 1: FSMC_A23, LCD_SEG38, SYS_TRACECK, TIM3_ETR, TIMX_IC31PE2PE3 — вывод 2: FSMC_A19, LCD_SEG39, SYS_TRACED0, TIM3_CH1, TIMX_IC42PE3PE4 — вывод 3: FSMC_A20, SYS_TRACED1, TIM3_CH2, TIMX_IC13PE4PE5 — вывод 4: FSMC_A21, SYS_TRACED2, TIM9_CH1, TIMX_IC24PE5PE6-WKUP3 — вывод 5: RTC_TAMP3, SYS_TRACED3, SYS_WKUP3, TIM9_CH2, TIMX_IC35PE6-WKUP3VLCD — вывод 66VLCDPC13-WKUP2 — вывод 7: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC27PC13-WKUP2PC14-OSC32_IN — вывод 8: RCC_OSC32_IN, TIMX_IC38PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC49PC15-OSC32_OUTPF0 — вывод 10: FSMC_A010PF0PF1 — вывод 11: FSMC_A111PF1PF2 — вывод 12: FSMC_A212PF2PF3 — вывод 13: FSMC_A313PF3PF4 — вывод 14: FSMC_A414PF4PF5 — вывод 15: FSMC_A515PF5VSS — вывод 1616VSSVDD — вывод 1717VDDPF6 — вывод 18: ADC_IN27, TIM5_CH1, TIM5_ETR, TS_G11_IO118PF6PF7 — вывод 19: ADC_IN28, COMP1_INP, TIM5_CH2, TS_G11_IO219PF7PF8 — вывод 20: ADC_IN29, COMP1_INP, TIM5_CH3, TS_G11_IO320PF8PF9 — вывод 21: ADC_IN30, COMP1_INP, DAC_EXTI9, TIM5_CH4, TS_G11_IO421PF9PF10 — вывод 22: ADC_IN31, COMP1_INP, TS_G11_IO522PF10PH0-OSC_IN — вывод 23: RCC_OSC_IN23PH0-OSC_INPH1-OSC_OUT — вывод 24: RCC_OSC_OUT24PH1-OSC_OUTNRST — вывод 2525NRSTPC0 — вывод 26: ADC_IN10, COMP1_INP, LCD_SEG18, TIMX_IC1, TS_G8_IO126PC0PC1 — вывод 27: ADC_IN11, COMP1_INP, LCD_SEG19, OPAMP3_VINP, TIMX_IC2, TS_G8_IO227PC1PC2 — вывод 28: ADC_IN12, COMP1_INP, LCD_SEG20, OPAMP3_VINM, TIMX_IC3, TS_G8_IO328PC2PC3 — вывод 29: ADC_IN13, COMP1_INP, LCD_SEG21, OPAMP3_VOUT, TIMX_IC4, TS_G8_IO429PC3VSSA — вывод 3030VSSAVREF- — вывод 3131VREF-VREF+ — вывод 3232VREF+VDDA — вывод 3333VDDAPA0-WKUP1 — вывод 34: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIMX_IC1, TS_G1_IO1, USART2_CTS34PA0-WKUP1PA1 — вывод 35: ADC_IN1, COMP1_INP, LCD_SEG0, OPAMP1_VINP, TIM2_CH2, TIM5_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTS35PA1PA2 — вывод 36: ADC_IN2, COMP1_INP, LCD_SEG1, OPAMP1_VINM, TIM2_CH3, TIM5_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TX36PA2PA3 — вывод 37: ADC_IN3, COMP1_INP, LCD_SEG2, OPAMP1_VOUT, TIM2_CH4, TIM5_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RX37PA3VSS — вывод 3838VSSVDD — вывод 3939VDDPA4 — вывод 40: ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIMX_IC1, USART2_CK40PA4PA5 — вывод 41: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC241PA5PA6 — вывод 42: ADC_IN6, COMP1_INP, LCD_SEG3, OPAMP2_VINP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO142PA6PA7 — вывод 43: ADC_IN7, COMP1_INP, LCD_SEG4, OPAMP2_VINM, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO243PA7PC4 — вывод 44: ADC_IN14, COMP1_INP, LCD_SEG22, TIMX_IC1, TS_G9_IO144PC4PC5 — вывод 45: ADC_IN15, COMP1_INP, LCD_SEG23, TIMX_IC2, TS_G9_IO245PC5PB0 — вывод 46: ADC_IN8, COMP1_INP, LCD_SEG5, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO146PB0PB1 — вывод 47: ADC_IN9, COMP1_INP, LCD_SEG6, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO247PB1PB2 — вывод 48: ADC_IN0b, TS_G3_IO348PB2PF11 — вывод 49: ADC_EXTI11, ADC_IN1b, TS_G3_IO449PF11PF12 — вывод 50: ADC_IN2b, FSMC_A6, TS_G3_IO550PF12VSS — вывод 5151VSSVDD — вывод 5252VDDPF13 — вывод 53: ADC_IN3b, FSMC_A7, TS_G9_IO353PF13PF14 — вывод 54: ADC_IN6b, FSMC_A8, TS_G9_IO454PF14PF15 — вывод 55: ADC_EXTI15, ADC_IN7b, FSMC_A9, TS_G2_IO355PF15PG0 — вывод 56: ADC_IN8b, FSMC_A10, TS_G2_IO456PG0PG1 — вывод 57: ADC_IN9b, FSMC_A11, TS_G2_IO557PG1PE7 — вывод 58: ADC_IN22, COMP1_INP, FSMC_D4, FSMC_DA4, TIMX_IC458PE7PE8 — вывод 59: ADC_IN23, COMP1_INP, FSMC_D5, FSMC_DA5, TIMX_IC159PE8PE9 — вывод 60: ADC_IN24, COMP1_INP, DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM2_CH1, TIM2_ETR, TIMX_IC260PE9VSS — вывод 6161VSSVDD — вывод 6262VDDPE10 — вывод 63: ADC_IN25, COMP1_INP, FSMC_D7, FSMC_DA7, TIM2_CH2, TIMX_IC363PE10PE11 — вывод 64: ADC_EXTI11, FSMC_D8, FSMC_DA8, TIM2_CH3, TIMX_IC464PE11PE12 — вывод 65: FSMC_D9, FSMC_DA9, SPI1_NSS, TIM2_CH4, TIMX_IC165PE12PE13 — вывод 66: FSMC_D10, FSMC_DA10, SPI1_SCK, TIMX_IC266PE13PE14 — вывод 67: FSMC_D11, FSMC_DA11, SPI1_MISO, TIMX_IC367PE14PE15 — вывод 68: ADC_EXTI15, FSMC_D12, FSMC_DA12, SPI1_MOSI, TIMX_IC468PE15PB10 — вывод 69: I2C2_SCL, LCD_SEG10, TIM2_CH3, USART3_TX69PB10PB11 — вывод 70: ADC_EXTI11, I2C2_SDA, LCD_SEG11, TIM2_CH4, USART3_RX70PB11VSS — вывод 7171VSSVDD — вывод 7272VDDPB12 — вывод 73: ADC_IN18, COMP1_INP, I2C2_SMBA, I2S2_WS, LCD_SEG12, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CK73PB12PB13 — вывод 74: ADC_IN19, COMP1_INP, I2S2_CK, LCD_SEG13, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTS74PB13PB14 — вывод 75: ADC_IN20, COMP1_INP, LCD_SEG14, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTS75PB14PB15 — вывод 76: ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD, LCD_SEG15, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO476PB15PD8 — вывод 77: FSMC_D13, FSMC_DA13, LCD_SEG28, TIMX_IC1, USART3_TX77PD8PD9 — вывод 78: DAC_EXTI9, FSMC_D14, FSMC_DA14, LCD_SEG29, TIMX_IC2, USART3_RX78PD9PD10 — вывод 79: FSMC_D15, FSMC_DA15, LCD_SEG30, TIMX_IC3, USART3_CK79PD10PD11 — вывод 80: ADC_EXTI11, FSMC_A16, LCD_SEG31, TIMX_IC4, USART3_CTS80PD11PD12 — вывод 81: FSMC_A17, LCD_SEG32, TIM4_CH1, TIMX_IC1, USART3_RTS81PD12PD13 — вывод 82: FSMC_A18, LCD_SEG33, TIM4_CH2, TIMX_IC282PD13VSS — вывод 8383VSSVDD — вывод 8484VDDPD14 — вывод 85: FSMC_D0, FSMC_DA0, LCD_SEG34, TIM4_CH3, TIMX_IC385PD14PD15 — вывод 86: ADC_EXTI15, FSMC_D1, FSMC_DA1, LCD_SEG35, TIM4_CH4, TIMX_IC486PD15PG2 — вывод 87: ADC_IN10b, FSMC_A12, TS_G7_IO587PG2PG3 — вывод 88: ADC_IN11b, FSMC_A13, TS_G7_IO688PG3PG4 — вывод 89: ADC_IN12b, FSMC_A14, TS_G7_IO789PG4PG5 — вывод 90: FSMC_A1590PG5PG6 — вывод 9191PG6PG7 — вывод 9292PG7PG8 — вывод 9393PG8VSS — вывод 9494VSSVDD — вывод 9595VDDPC6 — вывод 96: I2S2_MCK, LCD_SEG24, SDIO_D6, TIM3_CH1, TIMX_IC3, TS_G10_IO196PC6PC7 — вывод 97: I2S3_MCK, LCD_SEG25, SDIO_D7, TIM3_CH2, TIMX_IC4, TS_G10_IO297PC7PC8 — вывод 98: LCD_SEG26, SDIO_D0, TIM3_CH3, TIMX_IC1, TS_G10_IO398PC8PC9 — вывод 99: DAC_EXTI9, LCD_SEG27, SDIO_D1, TIM3_CH4, TIMX_IC2, TS_G10_IO499PC9PA8 — вывод 100: LCD_COM0, RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CK100PA8PA9 — вывод 101: DAC_EXTI9, LCD_COM1, TIMX_IC2, TS_G4_IO2, USART1_TX101PA9PA10 — вывод 102: LCD_COM2, TIMX_IC3, TS_G4_IO3, USART1_RX102PA10PA11 — вывод 103: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DM103PA11PA12 — вывод 104: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DP104PA12PA13 — вывод 105: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO1105PA13PH2 — вывод 106: FSMC_A22106PH2VSS — вывод 107107VSSVDD — вывод 108108VDDPA14 — вывод 109: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO2109PA14PA15 — вывод 110: ADC_EXTI15, I2S3_WS, LCD_SEG17, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO3110PA15PC10 — вывод 111: I2S3_CK, LCD_COM4, LCD_SEG28, LCD_SEG40, SDIO_D2, SPI3_SCK, TIMX_IC3, UART4_TX, USART3_TX111PC10PC11 — вывод 112: ADC_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, SDIO_D3, SPI3_MISO, TIMX_IC4, UART4_RX, USART3_RX112PC11PC12 — вывод 113: I2S3_SD, LCD_COM6, LCD_SEG30, LCD_SEG42, SDIO_CK, SPI3_MOSI, TIMX_IC1, UART5_TX, USART3_CK113PC12PD0 — вывод 114: FSMC_D2, FSMC_DA2, I2S2_WS, SPI2_NSS, TIM9_CH1, TIMX_IC1114PD0PD1 — вывод 115: FSMC_D3, FSMC_DA3, I2S2_CK, SPI2_SCK, TIMX_IC2115PD1PD2 — вывод 116: LCD_COM7, LCD_SEG31, LCD_SEG43, SDIO_CMD, TIM3_ETR, TIMX_IC3, UART5_RX116PD2PD3 — вывод 117: FSMC_CLK, SPI2_MISO, TIMX_IC4, USART2_CTS117PD3PD4 — вывод 118: FSMC_NOE, I2S2_SD, SPI2_MOSI, TIMX_IC1, USART2_RTS118PD4PD5 — вывод 119: FSMC_NWE, TIMX_IC2, USART2_TX119PD5VSS — вывод 120120VSSVDD — вывод 121121VDDPD6 — вывод 122: FSMC_NWAIT, TIMX_IC3, USART2_RX122PD6PD7 — вывод 123: FSMC_NE1, TIM9_CH2, TIMX_IC4, USART2_CK123PD7PG9 — вывод 124: DAC_EXTI9, FSMC_NE2124PG9PG10 — вывод 125: FSMC_NE3125PG10PG11 — вывод 126: ADC_EXTI11126PG11PG12 — вывод 127: FSMC_NE4127PG12PG13 — вывод 128: FSMC_A24128PG13PG14 — вывод 129: FSMC_A25129PG14VSS — вывод 130130VSSVDD — вывод 131131VDDPG15 — вывод 132: ADC_EXTI15132PG15PB3 — вывод 133: COMP2_INM, I2S3_CK, LCD_SEG7, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2133PB3PB4 — вывод 134: COMP2_INP, LCD_SEG8, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO1134PB4PB5 — вывод 135: COMP2_INP, I2C1_SMBA, I2S3_SD, LCD_SEG9, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, TS_G6_IO2135PB5PB6 — вывод 136: COMP2_INP, I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TX136PB6PB7 — вывод 137: COMP2_INP, FSMC_NL, I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RX137PB7BOOT0 — вывод 138138BOOT0PB8 — вывод 139: I2C1_SCL, LCD_SEG16, SDIO_D4, TIM10_CH1, TIM4_CH3139PB8PB9 — вывод 140: DAC_EXTI9, I2C1_SDA, LCD_COM3, SDIO_D5, TIM11_CH1, TIM4_CH4140PB9PE0 — вывод 141: FSMC_NBL0, LCD_SEG36, TIM10_CH1, TIM4_ETR, TIMX_IC1141PE0PE1 — вывод 142: FSMC_NBL1, LCD_SEG37, TIM11_CH1, TIMX_IC2142PE1VSS — вывод 143143VSSVDD — вывод 144144VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L152ZD (LQFP144), вид сверхуРаспиновка LQFP144 картинкой
PNG, 1480 × 1505 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (100, AF7)
CTSPA11 (103, AF7)
RTSPA12 (104, AF7)
RXPA10 (102, AF7), PB7 (137, AF7)
TXPA9 (101, AF7), PB6 (136, AF7)
USART2CKPA4 (40, AF7), PD7 (123, AF7)
CTSPA0-WKUP1 (34, AF7), PD3 (117, AF7)
RTSPA1 (35, AF7), PD4 (118, AF7)
RXPA3 (37, AF7), PD6 (122, AF7)
TXPA2 (36, AF7), PD5 (119, AF7)
USART3CKPB12 (73, AF7), PD10 (79, AF7), PC12 (113, AF7)
CTSPB13 (74, AF7), PD11 (80, AF7)
RTSPB14 (75, AF7), PD12 (81, AF7)
RXPB11 (70, AF7), PD9 (78, AF7), PC11 (112, AF7)
TXPB10 (69, AF7), PD8 (77, AF7), PC10 (111, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (112, AF8)
TXPC10 (111, AF8)
UART5RXPD2 (116, AF8)
TXPC12 (113, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (42, AF5), PE14 (67, AF5), PA11 (103, AF5), PB4 (134, AF5)
MOSIPA7 (43, AF5), PE15 (68, AF5), PA12 (104, AF5), PB5 (135, AF5)
NSSPA4 (40, AF5), PE12 (65, AF5), PA15 (110, AF5)
SCKPA5 (41, AF5), PE13 (66, AF5), PB3 (133, AF5)
SPI2MISOPB14 (75, AF5), PD3 (117, AF5)
MOSIPB15 (76, AF5), PD4 (118, AF5)
NSSPB12 (73, AF5), PD0 (114, AF5)
SCKPB13 (74, AF5), PD1 (115, AF5)
SPI3MISOPC11 (112, AF6), PB4 (134, AF6)
MOSIPC12 (113, AF6), PB5 (135, AF6)
NSSPA4 (40, AF6), PA15 (110, AF6)
SCKPC10 (111, AF6), PB3 (133, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (74, AF5), PD1 (115, AF5)
MCKPC6 (96, AF5)
SDPB15 (76, AF5), PD4 (118, AF5)
WSPB12 (73, AF5), PD0 (114, AF5)
I2S3CKPC10 (111, AF6), PB3 (133, AF6)
MCKPC7 (97, AF6)
SDPC12 (113, AF6), PB5 (135, AF6)
WSPA4 (40, AF6), PA15 (110, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (136, AF4), PB8 (139, AF4)
SDAPB7 (137, AF4), PB9 (140, AF4)
SMBAPB5 (135, AF4)
I2C2SCLPB10 (69, AF4)
SDAPB11 (70, AF4)
SMBAPB12 (73, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (103)
DPPA12 (104)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (113, AF12)
CMDPD2 (116, AF12)
D0PC8 (98, AF12)
D1PC9 (99, AF12)
D2PC10 (111, AF12)
D3PC11 (112, AF12)
D4PB8 (139, AF12)
D5PB9 (140, AF12)
D6PC6 (96, AF12)
D7PC7 (97, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PF11 (49), PE11 (64), PB11 (70), PD11 (80), PA11 (103), PC11 (112), PG11 (126)
EXTI15PC15-OSC32_OUT (9), PF15 (55), PE15 (68), PB15 (76), PD15 (86), PA15 (110), PG15 (132)
IN0PA0-WKUP1 (34)
IN0bPB2 (48)
IN1PA1 (35)
IN1bPF11 (49)
IN2PA2 (36)
IN2bPF12 (50)
IN3PA3 (37)
IN3bPF13 (53)
IN4PA4 (40)
IN5PA5 (41)
IN6PA6 (42)
IN6bPF14 (54)
IN7PA7 (43)
IN7bPF15 (55)
IN8PB0 (46)
IN8bPG0 (56)
IN9PB1 (47)
IN9bPG1 (57)
IN10PC0 (26)
IN10bPG2 (87)
IN11PC1 (27)
IN11bPG3 (88)
IN12PC2 (28)
IN12bPG4 (89)
IN13PC3 (29)
IN14PC4 (44)
IN15PC5 (45)
IN18PB12 (73)
IN19PB13 (74)
IN20PB14 (75)
IN21PB15 (76)
IN22PE7 (58)
IN23PE8 (59)
IN24PE9 (60)
IN25PE10 (63)
IN27PF6 (18)
IN28PF7 (19)
IN29PF8 (20)
IN30PF9 (21)
IN31PF10 (22)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PF9 (21), PE9 (60), PD9 (78), PC9 (99), PA9 (101), PG9 (124), PB9 (140)
OUT1PA4 (40)
OUT2PA5 (41)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPF7 (19), PF8 (20), PF9 (21), PF10 (22), PC0 (26), PC1 (27), PC2 (28), PC3 (29), PA0-WKUP1 (34), PA1 (35), PA2 (36), PA3 (37), PA4 (40), PA5 (41), PA6 (42), PA7 (43), PC4 (44), PC5 (45), PB0 (46), PB1 (47), PE7 (58), PE8 (59), PE9 (60), PE10 (63), PB12 (73), PB13 (74), PB14 (75), PB15 (76)
COMP2INMPB3 (133)
INPPB4 (134), PB5 (135), PB6 (136), PB7 (137)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA2 (36)
VINPPA1 (35)
VOUTPA3 (37)
OPAMP2VINMPA7 (43)
VINPPA6 (42)
VOUTPB0 (46)
OPAMP3VINMPC2 (28)
VINPPC1 (27)
VOUTPC3 (29)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA0-WKUP1 (34, AF1), PA5 (41, AF1), PE9 (60, AF1), PA15 (110, AF1)
CH2PA1 (35, AF1), PE10 (63, AF1), PB3 (133, AF1)
CH3PA2 (36, AF1), PE11 (64, AF1), PB10 (69, AF1)
CH4PA3 (37, AF1), PE12 (65, AF1), PB11 (70, AF1)
ETRPA0-WKUP1 (34), PA5 (41), PE9 (60), PA15 (110)
TIM3CH1PE3 (2, AF2), PA6 (42, AF2), PC6 (96, AF2), PB4 (134, AF2)
CH2PE4 (3, AF2), PA7 (43, AF2), PC7 (97, AF2), PB5 (135, AF2)
CH3PB0 (46, AF2), PC8 (98, AF2)
CH4PB1 (47, AF2), PC9 (99, AF2)
ETRPE2 (1, AF2), PD2 (116, AF2)
TIM4CH1PD12 (81, AF2), PB6 (136, AF2)
CH2PD13 (82, AF2), PB7 (137, AF2)
CH3PD14 (85, AF2), PB8 (139, AF2)
CH4PD15 (86, AF2), PB9 (140, AF2)
ETRPE0 (141, AF2)
TIM5CH1PF6 (18, AF2), PA0-WKUP1 (34, AF2)
CH2PF7 (19, AF2), PA1 (35, AF2)
CH3PF8 (20, AF2), PA2 (36, AF2)
CH4PF9 (21, AF2), PA3 (37, AF2)
ETRPF6 (18, AF2)
TIM9CH1PE5 (4, AF3), PA2 (36, AF3), PB13 (74, AF3), PD0 (114, AF3)
CH2PE6-WKUP3 (5, AF3), PA3 (37, AF3), PB14 (75, AF3), PD7 (123, AF3)
TIM10CH1PA6 (42, AF3), PB12 (73, AF3), PB8 (139, AF3), PE0 (141, AF3)
TIM11CH1PA7 (43, AF3), PB15 (76, AF3), PB9 (140, AF3), PE1 (142, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (7, AF0)
OUT_CALIBPC13-WKUP2 (7, AF0)
REFINPB15 (76, AF0)
TSPC13-WKUP2 (7, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PF0 (10, AF12)
A1PF1 (11, AF12)
A2PF2 (12, AF12)
A3PF3 (13, AF12)
A4PF4 (14, AF12)
A5PF5 (15, AF12)
A6PF12 (50, AF12)
A7PF13 (53, AF12)
A8PF14 (54, AF12)
A9PF15 (55, AF12)
A10PG0 (56, AF12)
A11PG1 (57, AF12)
A12PG2 (87, AF12)
A13PG3 (88, AF12)
A14PG4 (89, AF12)
A15PG5 (90, AF12)
A16PD11 (80, AF12)
A17PD12 (81, AF12)
A18PD13 (82, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PH2 (106, AF12)
A23PE2 (1, AF12)
A24PG13 (128, AF12)
A25PG14 (129, AF12)
CLKPD3 (117, AF12)
D0PD14 (85, AF12)
D1PD15 (86, AF12)
D2PD0 (114, AF12)
D3PD1 (115, AF12)
D4PE7 (58, AF12)
D5PE8 (59, AF12)
D6PE9 (60, AF12)
D7PE10 (63, AF12)
D8PE11 (64, AF12)
D9PE12 (65, AF12)
D10PE13 (66, AF12)
D11PE14 (67, AF12)
D12PE15 (68, AF12)
D13PD8 (77, AF12)
D14PD9 (78, AF12)
D15PD10 (79, AF12)
DA0PD14 (85, AF12)
DA1PD15 (86, AF12)
DA2PD0 (114, AF12)
DA3PD1 (115, AF12)
DA4PE7 (58, AF12)
DA5PE8 (59, AF12)
DA6PE9 (60, AF12)
DA7PE10 (63, AF12)
DA8PE11 (64, AF12)
DA9PE12 (65, AF12)
DA10PE13 (66, AF12)
DA11PE14 (67, AF12)
DA12PE15 (68, AF12)
DA13PD8 (77, AF12)
DA14PD9 (78, AF12)
DA15PD10 (79, AF12)
NBL0PE0 (141, AF12)
NBL1PE1 (142, AF12)
NE1PD7 (123, AF12)
NE2PG9 (124, AF12)
NE3PG10 (125, AF12)
NE4PG12 (127, AF12)
NLPB7 (137, AF12)
NOEPD4 (118, AF12)
NWAITPD6 (122, AF12)
NWEPD5 (119, AF12)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (100, AF11)
COM1PA9 (101, AF11)
COM2PA10 (102, AF11)
COM3PB9 (140, AF11)
COM4PC10 (111, AF11)
COM5PC11 (112, AF11)
COM6PC12 (113, AF11)
COM7PD2 (116, AF11)
SEG0PA1 (35, AF11)
SEG1PA2 (36, AF11)
SEG2PA3 (37, AF11)
SEG3PA6 (42, AF11)
SEG4PA7 (43, AF11)
SEG5PB0 (46, AF11)
SEG6PB1 (47, AF11)
SEG7PB3 (133, AF11)
SEG8PB4 (134, AF11)
SEG9PB5 (135, AF11)
SEG10PB10 (69, AF11)
SEG11PB11 (70, AF11)
SEG12PB12 (73, AF11)
SEG13PB13 (74, AF11)
SEG14PB14 (75, AF11)
SEG15PB15 (76, AF11)
SEG16PB8 (139, AF11)
SEG17PA15 (110, AF11)
SEG18PC0 (26, AF11)
SEG19PC1 (27, AF11)
SEG20PC2 (28, AF11)
SEG21PC3 (29, AF11)
SEG22PC4 (44, AF11)
SEG23PC5 (45, AF11)
SEG24PC6 (96, AF11)
SEG25PC7 (97, AF11)
SEG26PC8 (98, AF11)
SEG27PC9 (99, AF11)
SEG28PD8 (77, AF11), PC10 (111, AF11)
SEG29PD9 (78, AF11), PC11 (112, AF11)
SEG30PD10 (79, AF11), PC12 (113, AF11)
SEG31PD11 (80, AF11), PD2 (116, AF11)
SEG32PD12 (81, AF11)
SEG33PD13 (82, AF11)
SEG34PD14 (85, AF11)
SEG35PD15 (86, AF11)
SEG36PE0 (141, AF11)
SEG37PE1 (142, AF11)
SEG38PE2 (1, AF11)
SEG39PE3 (2, AF11)
SEG40PC10 (111, AF11)
SEG41PC11 (112, AF11)
SEG42PC12 (113, AF11)
SEG43PD2 (116, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (109, AF0)
JTDIPA15 (110, AF0)
JTDO-TRACESWOPB3 (133, AF0)
JTMS-SWDIOPA13 (105, AF0)
TRACECKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6-WKUP3 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (100, AF0)
OSC_INPH0-OSC_IN (23, AF0)
OSC_OUTPH1-OSC_OUT (24, AF0)
OSC32_INPC14-OSC32_IN (8, AF0)
OSC32_OUTPC15-OSC32_OUT (9, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (7, AF0)
RTC_TAMP2PA0-WKUP1 (34, AF0)
RTC_TAMP3PE6-WKUP3 (5, AF0)
SYS_WKUP1PA0-WKUP1 (34, AF0)
SYS_WKUP2PC13-WKUP2 (7, AF0)
SYS_WKUP3PE6-WKUP3 (5, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 144 вывода корпуса LQFP144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводFSMC_A23 (AF12), LCD_SEG38 (AF11), SYS_TRACECK (AF0), TIM3_ETR (AF2), TIMX_IC3 (AF14)
2PE3ввод-выводFSMC_A19 (AF12), LCD_SEG39 (AF11), SYS_TRACED0 (AF0), TIM3_CH1 (AF2), TIMX_IC4 (AF14)
3PE4ввод-выводFSMC_A20 (AF12), SYS_TRACED1 (AF0), TIM3_CH2 (AF2), TIMX_IC1 (AF14)
4PE5ввод-выводFSMC_A21 (AF12), SYS_TRACED2 (AF0), TIM9_CH1 (AF3), TIMX_IC2 (AF14)
5PE6-WKUP3ввод-выводRTC_TAMP3 (AF0), SYS_TRACED3 (AF0), SYS_WKUP3 (AF0), TIM9_CH2 (AF3), TIMX_IC3 (AF14)
6VLCDпитание—
7PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
8PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
9PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
10PF0ввод-выводFSMC_A0 (AF12)
11PF1ввод-выводFSMC_A1 (AF12)
12PF2ввод-выводFSMC_A2 (AF12)
13PF3ввод-выводFSMC_A3 (AF12)
14PF4ввод-выводFSMC_A4 (AF12)
15PF5ввод-выводFSMC_A5 (AF12)
16VSSпитание—
17VDDпитание—
18PF6ввод-выводADC_IN27, TIM5_CH1 (AF2), TIM5_ETR (AF2), TS_G11_IO1 (AF14)
19PF7ввод-выводADC_IN28, COMP1_INP, TIM5_CH2 (AF2), TS_G11_IO2 (AF14)
20PF8ввод-выводADC_IN29, COMP1_INP, TIM5_CH3 (AF2), TS_G11_IO3 (AF14)
21PF9ввод-выводADC_IN30, COMP1_INP, DAC_EXTI9, TIM5_CH4 (AF2), TS_G11_IO4 (AF14)
22PF10ввод-выводADC_IN31, COMP1_INP, TS_G11_IO5 (AF14)
23PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
24PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
25NRSTсброс—
26PC0ввод-выводADC_IN10, COMP1_INP, LCD_SEG18 (AF11), TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
27PC1ввод-выводADC_IN11, COMP1_INP, LCD_SEG19 (AF11), OPAMP3_VINP, TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
28PC2ввод-выводADC_IN12, COMP1_INP, LCD_SEG20 (AF11), OPAMP3_VINM, TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
29PC3ввод-выводADC_IN13, COMP1_INP, LCD_SEG21 (AF11), OPAMP3_VOUT, TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
30VSSAпитание—
31VREF-питание—
32VREF+питание—
33VDDAпитание—
34PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
35PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF11), OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
36PA2ввод-выводADC_IN2, COMP1_INP, LCD_SEG1 (AF11), OPAMP1_VINM, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)
37PA3ввод-выводADC_IN3, COMP1_INP, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
38VSSпитание—
39VDDпитание—
40PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7)
41PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
42PA6ввод-выводADC_IN6, COMP1_INP, LCD_SEG3 (AF11), OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
43PA7ввод-выводADC_IN7, COMP1_INP, LCD_SEG4 (AF11), OPAMP2_VINM, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
44PC4ввод-выводADC_IN14, COMP1_INP, LCD_SEG22 (AF11), TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
45PC5ввод-выводADC_IN15, COMP1_INP, LCD_SEG23 (AF11), TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
46PB0ввод-выводADC_IN8, COMP1_INP, LCD_SEG5 (AF11), OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
47PB1ввод-выводADC_IN9, COMP1_INP, LCD_SEG6 (AF11), SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
48PB2ввод-выводADC_IN0b, TS_G3_IO3 (AF14)
49PF11ввод-выводADC_EXTI11, ADC_IN1b, TS_G3_IO4 (AF14)
50PF12ввод-выводADC_IN2b, FSMC_A6 (AF12), TS_G3_IO5 (AF14)
51VSSпитание—
52VDDпитание—
53PF13ввод-выводADC_IN3b, FSMC_A7 (AF12), TS_G9_IO3 (AF14)
54PF14ввод-выводADC_IN6b, FSMC_A8 (AF12), TS_G9_IO4 (AF14)
55PF15ввод-выводADC_EXTI15, ADC_IN7b, FSMC_A9 (AF12), TS_G2_IO3 (AF14)
56PG0ввод-выводADC_IN8b, FSMC_A10 (AF12), TS_G2_IO4 (AF14)
57PG1ввод-выводADC_IN9b, FSMC_A11 (AF12), TS_G2_IO5 (AF14)
58PE7ввод-выводADC_IN22, COMP1_INP, FSMC_D4 (AF12), FSMC_DA4 (AF12), TIMX_IC4 (AF14)
59PE8ввод-выводADC_IN23, COMP1_INP, FSMC_D5 (AF12), FSMC_DA5 (AF12), TIMX_IC1 (AF14)
60PE9ввод-выводADC_IN24, COMP1_INP, DAC_EXTI9, FSMC_D6 (AF12), FSMC_DA6 (AF12), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
61VSSпитание—
62VDDпитание—
63PE10ввод-выводADC_IN25, COMP1_INP, FSMC_D7 (AF12), FSMC_DA7 (AF12), TIM2_CH2 (AF1), TIMX_IC3 (AF14)
64PE11ввод-выводADC_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), TIM2_CH3 (AF1), TIMX_IC4 (AF14)
65PE12ввод-выводFSMC_D9 (AF12), FSMC_DA9 (AF12), SPI1_NSS (AF5), TIM2_CH4 (AF1), TIMX_IC1 (AF14)
66PE13ввод-выводFSMC_D10 (AF12), FSMC_DA10 (AF12), SPI1_SCK (AF5), TIMX_IC2 (AF14)
67PE14ввод-выводFSMC_D11 (AF12), FSMC_DA11 (AF12), SPI1_MISO (AF5), TIMX_IC3 (AF14)
68PE15ввод-выводADC_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), SPI1_MOSI (AF5), TIMX_IC4 (AF14)
69PB10ввод-выводI2C2_SCL (AF4), LCD_SEG10 (AF11), TIM2_CH3 (AF1), USART3_TX (AF7)
70PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), LCD_SEG11 (AF11), TIM2_CH4 (AF1), USART3_RX (AF7)
71VSSпитание—
72VDDпитание—
73PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), I2S2_WS (AF5), LCD_SEG12 (AF11), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
74PB13ввод-выводADC_IN19, COMP1_INP, I2S2_CK (AF5), LCD_SEG13 (AF11), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
75PB14ввод-выводADC_IN20, COMP1_INP, LCD_SEG14 (AF11), SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
76PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD (AF5), LCD_SEG15 (AF11), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
77PD8ввод-выводFSMC_D13 (AF12), FSMC_DA13 (AF12), LCD_SEG28 (AF11), TIMX_IC1 (AF14), USART3_TX (AF7)
78PD9ввод-выводDAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), LCD_SEG29 (AF11), TIMX_IC2 (AF14), USART3_RX (AF7)
79PD10ввод-выводFSMC_D15 (AF12), FSMC_DA15 (AF12), LCD_SEG30 (AF11), TIMX_IC3 (AF14), USART3_CK (AF7)
80PD11ввод-выводADC_EXTI11, FSMC_A16 (AF12), LCD_SEG31 (AF11), TIMX_IC4 (AF14), USART3_CTS (AF7)
81PD12ввод-выводFSMC_A17 (AF12), LCD_SEG32 (AF11), TIM4_CH1 (AF2), TIMX_IC1 (AF14), USART3_RTS (AF7)
82PD13ввод-выводFSMC_A18 (AF12), LCD_SEG33 (AF11), TIM4_CH2 (AF2), TIMX_IC2 (AF14)
83VSSпитание—
84VDDпитание—
85PD14ввод-выводFSMC_D0 (AF12), FSMC_DA0 (AF12), LCD_SEG34 (AF11), TIM4_CH3 (AF2), TIMX_IC3 (AF14)
86PD15ввод-выводADC_EXTI15, FSMC_D1 (AF12), FSMC_DA1 (AF12), LCD_SEG35 (AF11), TIM4_CH4 (AF2), TIMX_IC4 (AF14)
87PG2ввод-выводADC_IN10b, FSMC_A12 (AF12), TS_G7_IO5 (AF14)
88PG3ввод-выводADC_IN11b, FSMC_A13 (AF12), TS_G7_IO6 (AF14)
89PG4ввод-выводADC_IN12b, FSMC_A14 (AF12), TS_G7_IO7 (AF14)
90PG5ввод-выводFSMC_A15 (AF12)
91PG6ввод-вывод—
92PG7ввод-вывод—
93PG8ввод-вывод—
94VSSпитание—
95VDDпитание—
96PC6ввод-выводI2S2_MCK (AF5), LCD_SEG24 (AF11), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
97PC7ввод-выводI2S3_MCK (AF6), LCD_SEG25 (AF11), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
98PC8ввод-выводLCD_SEG26 (AF11), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
99PC9ввод-выводDAC_EXTI9, LCD_SEG27 (AF11), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
100PA8ввод-выводLCD_COM0 (AF11), RCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
101PA9ввод-выводDAC_EXTI9, LCD_COM1 (AF11), TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
102PA10ввод-выводLCD_COM2 (AF11), TIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
103PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
104PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
105PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
106PH2ввод-выводFSMC_A22 (AF12)
107VSSпитание—
108VDDпитание—
109PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
110PA15ввод-выводADC_EXTI15, I2S3_WS (AF6), LCD_SEG17 (AF11), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
111PC10ввод-выводI2S3_CK (AF6), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SDIO_D2 (AF12), SPI3_SCK (AF6), TIMX_IC3 (AF14), UART4_TX (AF8), USART3_TX (AF7)
112PC11ввод-выводADC_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SDIO_D3 (AF12), SPI3_MISO (AF6), TIMX_IC4 (AF14), UART4_RX (AF8), USART3_RX (AF7)
113PC12ввод-выводI2S3_SD (AF6), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SDIO_CK (AF12), SPI3_MOSI (AF6), TIMX_IC1 (AF14), UART5_TX (AF8), USART3_CK (AF7)
114PD0ввод-выводFSMC_D2 (AF12), FSMC_DA2 (AF12), I2S2_WS (AF5), SPI2_NSS (AF5), TIM9_CH1 (AF3), TIMX_IC1 (AF14)
115PD1ввод-выводFSMC_D3 (AF12), FSMC_DA3 (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), TIMX_IC2 (AF14)
116PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDIO_CMD (AF12), TIM3_ETR (AF2), TIMX_IC3 (AF14), UART5_RX (AF8)
117PD3ввод-выводFSMC_CLK (AF12), SPI2_MISO (AF5), TIMX_IC4 (AF14), USART2_CTS (AF7)
118PD4ввод-выводFSMC_NOE (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIMX_IC1 (AF14), USART2_RTS (AF7)
119PD5ввод-выводFSMC_NWE (AF12), TIMX_IC2 (AF14), USART2_TX (AF7)
120VSSпитание—
121VDDпитание—
122PD6ввод-выводFSMC_NWAIT (AF12), TIMX_IC3 (AF14), USART2_RX (AF7)
123PD7ввод-выводFSMC_NE1 (AF12), TIM9_CH2 (AF3), TIMX_IC4 (AF14), USART2_CK (AF7)
124PG9ввод-выводDAC_EXTI9, FSMC_NE2 (AF12)
125PG10ввод-выводFSMC_NE3 (AF12)
126PG11ввод-выводADC_EXTI11
127PG12ввод-выводFSMC_NE4 (AF12)
128PG13ввод-выводFSMC_A24 (AF12)
129PG14ввод-выводFSMC_A25 (AF12)
130VSSпитание—
131VDDпитание—
132PG15ввод-выводADC_EXTI15
133PB3ввод-выводCOMP2_INM, I2S3_CK (AF6), LCD_SEG7 (AF11), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
134PB4ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
135PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), I2S3_SD (AF6), LCD_SEG9 (AF11), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
136PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
137PB7ввод-выводCOMP2_INP, FSMC_NL (AF12), I2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
138BOOT0загрузка—
139PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
140PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), LCD_COM3 (AF11), SDIO_D5 (AF12), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
141PE0ввод-выводFSMC_NBL0 (AF12), LCD_SEG36 (AF11), TIM10_CH1 (AF3), TIM4_ETR (AF2), TIMX_IC1 (AF14)
142PE1ввод-выводFSMC_NBL1 (AF12), LCD_SEG37 (AF11), TIM11_CH1 (AF3), TIMX_IC2 (AF14)
143VSSпитание—
144VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD17, 39, 52, 62, 72, 84, 95, 108, 121, 131, 144питание цифровой части и линий ввода-вывода
VDDA33питание аналоговой части: АЦП, ЦАП, генераторы
VLCD6—
VREF-31нижнее опорное напряжение АЦП
VREF+32верхнее опорное напряжение АЦП и ЦАП
VSS16, 38, 51, 61, 71, 83, 94, 107, 120, 130, 143общий провод (земля)
VSSA30общий провод аналоговой части
NRST25сброс, активный уровень — низкий
BOOT0138выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L152ZDTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L152ZDSTM32L152ZDTx384 КБ48 КБ

Линейка STM32L151/152, семейство STM32L1, ядро Cortex-M3. Отладочные платы ST на этом микроконтроллере: STM32L152D-EVAL.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151ZCSTM32L151/152144 из 144выводы совпадают полностьютолько у этого: FSMC, LCD, OPAMP3, SDIO, UART4, UART5; флеш-память до 384 и 256 КБ; ОЗУ 48 и 32 КБ
STM32L151ZDSTM32L151/152144 из 144выводы совпадают полностьютолько у этого: LCD
STM32L151ZESTM32L151/152144 из 144выводы совпадают полностьютолько у этого: FSMC, LCD, OPAMP3, SDIO; флеш-память до 384 и 512 КБ; ОЗУ 48 и 80 КБ
STM32L152ZCSTM32L151/152144 из 144выводы совпадают полностьютолько у этого: FSMC, OPAMP3, SDIO, UART4, UART5; флеш-память до 384 и 256 КБ; ОЗУ 48 и 32 КБ
STM32L152ZESTM32L151/152144 из 144выводы совпадают полностьютолько у этого: FSMC, OPAMP3, SDIO; флеш-память до 384 и 512 КБ; ОЗУ 48 и 80 КБ
STM32L162ZCSTM32L162144 из 144выводы совпадают полностьютолько у этого: FSMC, OPAMP3, SDIO, UART4, UART5; только у него: AES; флеш-память до 384 и 256 КБ; ОЗУ 48 и 32 КБ
STM32L162ZDSTM32L162144 из 144выводы совпадают полностьютолько у него: AES
STM32L162ZESTM32L162144 из 144выводы совпадают полностьютолько у этого: FSMC, OPAMP3, SDIO; только у него: AES; флеш-память до 384 и 512 КБ; ОЗУ 48 и 80 КБ
STM32F100ZC, STM32F100ZD, STM32F100ZESTM32F100 Value Line140 из 1446: VLCD → VBAT; 23: PH0 → OSC_IN; 24: PH1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC, COMP1, COMP2, I2S2, I2S3, LCD, OPAMP1, OPAMP2, OPAMP3, SDIO, TIM10, TIM11, TIM9, USB; только у него: ADC1, HDMI_CEC, TIM1, TIM12, TIM13, TIM14, TIM15, TIM16, TIM17; частота до 32 и 24 МГц; флеш-память до 384 и 512 КБ; ОЗУ 48 и 32 КБ
STM32F101ZC, STM32F101ZD, STM32F101ZESTM32F101140 из 1446: VLCD → VBAT; 23: PH0 → OSC_IN; 24: PH1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC, COMP1, COMP2, I2S2, I2S3, LCD, OPAMP1, OPAMP2, OPAMP3, SDIO, TIM10, TIM11, TIM9, USB; только у него: ADC1; частота до 32 и 36 МГц; флеш-память до 384 и 512 КБ
STM32F101ZF, STM32F101ZGSTM32F101140 из 1446: VLCD → VBAT; 23: PH0 → OSC_IN; 24: PH1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC, COMP1, COMP2, I2S2, I2S3, LCD, OPAMP1, OPAMP2, OPAMP3, SDIO, USB; только у него: ADC1, TIM12, TIM13, TIM14; частота до 32 и 36 МГц; флеш-память до 384 и 1024 КБ; ОЗУ 48 и 80 КБ
STM32F103ZC, STM32F103ZD, STM32F103ZESTM32F103140 из 1446: VLCD → VBAT; 23: PH0 → OSC_IN; 24: PH1 → OSC_OUT; 106: PH2 → NCтолько у этого: ADC, COMP1, COMP2, LCD, OPAMP1, OPAMP2, OPAMP3, TIM10, TIM11, TIM9; только у него: ADC1, ADC2, ADC3, CAN, TIM1, TIM8; частота до 32 и 72 МГц; флеш-память до 384 и 512 КБ; ОЗУ 48 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32L152ZD?

В корпусе LQFP144 сигнал USART1_TX выведен на PA9 (вывод 101, AF7) или PB6 (вывод 136, AF7), USART1_RX — на PA10 (вывод 102, AF7) или PB7 (вывод 137, AF7).

Где у STM32L152ZD выводы SWD для программатора?

SWDIO — PA13 (вывод 105, AF0), SWCLK — PA14 (вывод 109, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L152ZD?

I2C1_SCL — PB6 (вывод 136, AF4) или PB8 (вывод 139, AF4), I2C1_SDA — PB7 (вывод 137, AF4) или PB9 (вывод 140, AF4).

Сколько выводов ввода-вывода у STM32L152ZD в корпусе LQFP144?

115 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L152ZD?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
