STM32F103RC, STM32F103RD и STM32F103RE в корпусе WLCSP64: распиновка

STM32F103RC, STM32F103RD и STM32F103RE — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 256, 384 и 512 КБ флеш-памяти и 48 и 64 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 50 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
256, 384 и 512 КБ
ОЗУ
48 и 64 КБ
Корпус
WLCSP64, 64 шарика
Линий ввода-вывода
50
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

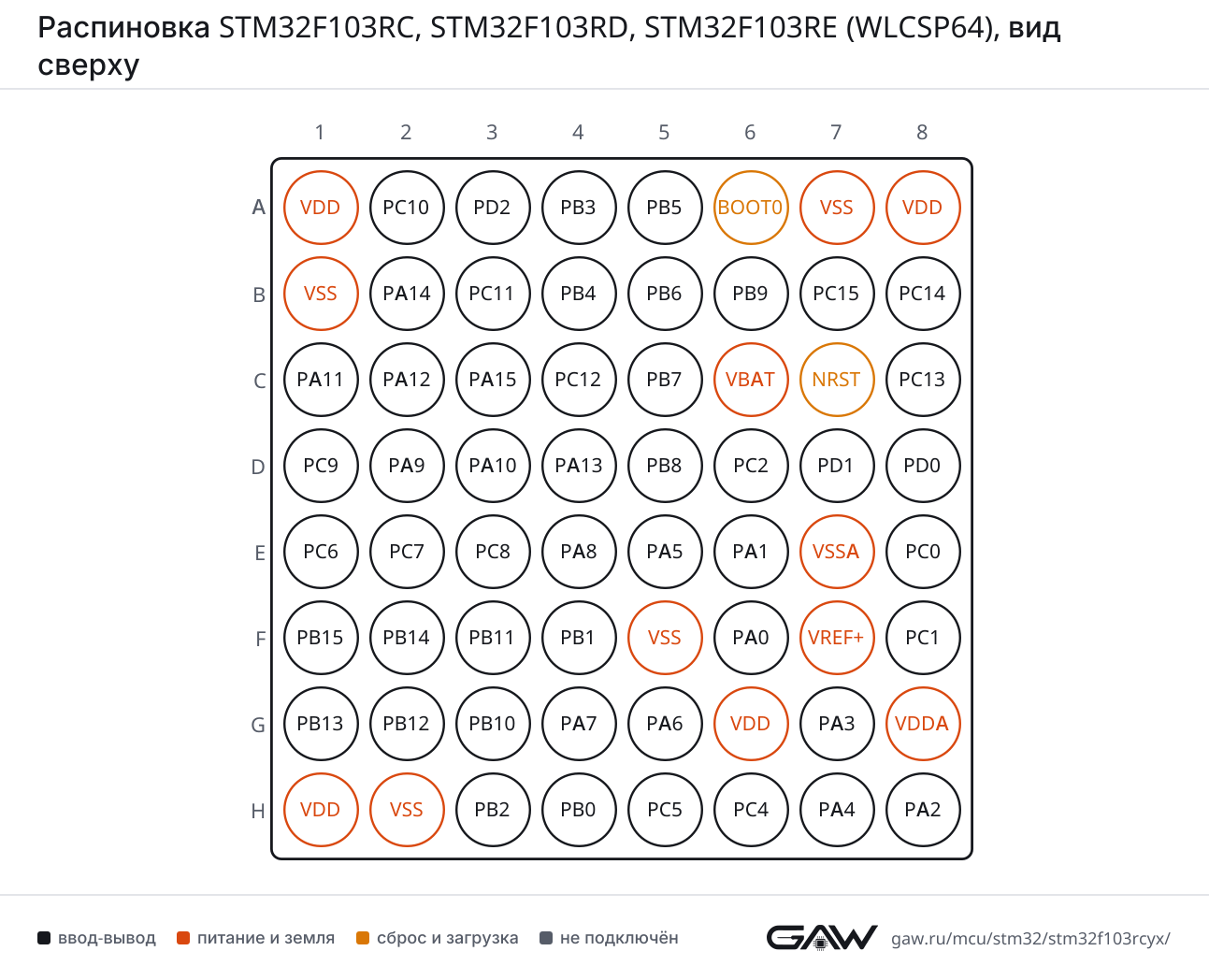

Схема корпуса WLCSP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F103RC, STM32F103RD, STM32F103RE в корпусе WLCSP64, вид сверхуABCDEFGH12345678VDD — шарик A1VDDPC10 — шарик A2: SDIO_D2, UART4_TX, USART3_TXPC10PD2 — шарик A3: SDIO_CMD, TIM3_ETR, UART5_RXPD2PB3 — шарик A4: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PB5 — шарик A5: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5BOOT0 — шарик A6BOOT0VSS — шарик A7VSSVDD — шарик A8VDDVSS — шарик B1VSSPA14 — шарик B2: SYS_JTCK-SWCLKPA14PC11 — шарик B3: ADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RXPC11PB4 — шарик B4: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH1PB4PB6 — шарик B5: I2C1_SCL, TIM4_CH1, USART1_TXPB6PB9 — шарик B6: CAN_TX, DAC_EXTI9, I2C1_SDA, SDIO_D5, TIM4_CH4PB9PC15-OSC32_OUT — шарик B7: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик B8: RCC_OSC32_INPC14PA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DMPA11PA12 — шарик C2: CAN_TX, TIM1_ETR, USART1_RTS, USB_DPPA12PA15 — шарик C3: ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PC12 — шарик C4: SDIO_CK, UART5_TX, USART3_CKPC12PB7 — шарик C5: I2C1_SDA, TIM4_CH2, USART1_RXPB7VBAT — шарик C6VBATNRST — шарик C7NRSTPC13-TAMPER-RTC — шарик C8: RTC_OUT, RTC_TAMPERPC13PC9 — шарик D1: DAC_EXTI9, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PA9 — шарик D2: DAC_EXTI9, TIM1_CH2, USART1_TXPA9PA10 — шарик D3: TIM1_CH3, USART1_RXPA10PA13 — шарик D4: SYS_JTMS-SWDIOPA13PB8 — шарик D5: CAN_RX, I2C1_SCL, SDIO_D4, TIM4_CH3PB8PC2 — шарик D6: ADC1_IN12, ADC2_IN12, ADC3_IN12PC2PD1-OSC_OUT — шарик D7: RCC_OSC_OUTPD1PD0-OSC_IN — шарик D8: RCC_OSC_INPD0PC6 — шарик E1: I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1PC6PC7 — шарик E2: I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH2PC7PC8 — шарик E3: SDIO_D0, TIM3_CH3, TIM8_CH3PC8PA8 — шарик E4: RCC_MCO, TIM1_CH1, USART1_CKPA8PA5 — шарик E5: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCKPA5PA1 — шарик E6: ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTSPA1VSSA — шарик E7VSSAPC0 — шарик E8: ADC1_IN10, ADC2_IN10, ADC3_IN10PC0PB15 — шарик F1: ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3NPB15PB14 — шарик F2: SPI2_MISO, TIM1_CH2N, USART3_RTSPB14PB11 — шарик F3: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PB1 — шарик F4: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1VSS — шарик F5VSSPA0-WKUP — шарик F6: ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTSPA0VREF+ — шарик F7VREF+PC1 — шарик F8: ADC1_IN11, ADC2_IN11, ADC3_IN11PC1PB13 — шарик G1: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTSPB13PB12 — шарик G2: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CKPB12PB10 — шарик G3: I2C2_SCL, TIM2_CH3, USART3_TXPB10PA7 — шарик G4: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA6 — шарик G5: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6VDD — шарик G6VDDPA3 — шарик G7: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, USART2_RXPA3VDDA — шарик G8VDDAVDD — шарик H1VDDVSS — шарик H2VSSPB2 — шарик H3PB2PB0 — шарик H4: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2NPB0PC5 — шарик H5: ADC1_IN15, ADC2_IN15PC5PC4 — шарик H6: ADC1_IN14, ADC2_IN14PC4PA4 — шарик H7: ADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CKPA4PA2 — шарик H8: ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, USART2_TXPA2WLCSP64, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E4)
CTSPA11 (C1)
RTSPA12 (C2)
RXPB7 (C5, ремап), PA10 (D3)
TXPB6 (B5, ремап), PA9 (D2)
USART2CKPA4 (H7)
CTSPA0-WKUP (F6)
RTSPA1 (E6)
RXPA3 (G7)
TXPA2 (H8)
USART3CKPC12 (C4, ремап), PB12 (G2)
CTSPB13 (G1)
RTSPB14 (F2)
RXPC11 (B3, ремап), PB11 (F3)
TXPC10 (A2, ремап), PB10 (G3)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B3)
TXPC10 (A2)
UART5RXPD2 (A3)
TXPC12 (C4)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B4, ремап), PA6 (G5)
MOSIPB5 (A5, ремап), PA7 (G4)
NSSPA15 (C3, ремап), PA4 (H7)
SCKPB3 (A4, ремап), PA5 (E5)
SPI2MISOPB14 (F2)
MOSIPB15 (F1)
NSSPB12 (G2)
SCKPB13 (G1)
SPI3MISOPB4 (B4)
MOSIPB5 (A5)
NSSPA15 (C3)
SCKPB3 (A4)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (G1)
MCKPC6 (E1)
SDPB15 (F1)
WSPB12 (G2)
I2S3CKPB3 (A4)
MCKPC7 (E2)
SDPB5 (A5)
WSPA15 (C3)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B5), PB8 (D5, ремап)
SDAPB9 (B6, ремап), PB7 (C5)
SMBAPB5 (A5)
I2C2SCLPB10 (G3)
SDAPB11 (F3)
SMBAPB12 (G2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (C1), PB8 (D5, ремап)
TXPB9 (B6, ремап), PA12 (C2)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (C2)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (C4)
CMDPD2 (A3)
D0PC8 (E3)
D1PC9 (D1)
D2PC10 (A2)
D3PC11 (B3)
D4PB8 (D5)
D5PB9 (B6)
D6PC6 (E1)
D7PC7 (E2)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B3), PA11 (C1), PB11 (F3)
EXTI15PC15-OSC32_OUT (B7), PA15 (C3), PB15 (F1)
IN0PA0-WKUP (F6)
IN1PA1 (E6)
IN2PA2 (H8)
IN3PA3 (G7)
IN4PA4 (H7)
IN5PA5 (E5)
IN6PA6 (G5)
IN7PA7 (G4)
IN8PB0 (H4)
IN9PB1 (F4)
IN10PC0 (E8)
IN11PC1 (F8)
IN12PC2 (D6)
IN14PC4 (H6)
IN15PC5 (H5)
ADC2EXTI11PC11 (B3), PA11 (C1), PB11 (F3)
EXTI15PC15-OSC32_OUT (B7), PA15 (C3), PB15 (F1)
IN0PA0-WKUP (F6)
IN1PA1 (E6)
IN2PA2 (H8)
IN3PA3 (G7)
IN4PA4 (H7)
IN5PA5 (E5)
IN6PA6 (G5)
IN7PA7 (G4)
IN8PB0 (H4)
IN9PB1 (F4)
IN10PC0 (E8)
IN11PC1 (F8)
IN12PC2 (D6)
IN14PC4 (H6)
IN15PC5 (H5)
ADC3IN0PA0-WKUP (F6)
IN1PA1 (E6)
IN2PA2 (H8)
IN3PA3 (G7)
IN10PC0 (E8)
IN11PC1 (F8)
IN12PC2 (D6)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B6), PC9 (D1), PA9 (D2)
OUT1PA4 (H7)
OUT2PA5 (E5)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (G2), PA6 (G5, ремап)
CH1PA8 (E4)
CH1NPB13 (G1), PA7 (G4, ремап)
CH2PA9 (D2)
CH2NPB14 (F2), PB0 (H4, ремап)
CH3PA10 (D3)
CH3NPB15 (F1), PB1 (F4, ремап)
CH4PA11 (C1)
ETRPA12 (C2)
TIM2CH1PA15 (C3, ремап), PA0-WKUP (F6)
CH2PB3 (A4, ремап), PA1 (E6)
CH3PB10 (G3, ремап), PA2 (H8)
CH4PB11 (F3, ремап), PA3 (G7)
ETRPA15 (C3, ремап), PA0-WKUP (F6)
TIM3CH1PB4 (B4, ремап), PC6 (E1, ремап), PA6 (G5)
CH2PB5 (A5, ремап), PC7 (E2, ремап), PA7 (G4)
CH3PC8 (E3, ремап), PB0 (H4)
CH4PC9 (D1, ремап), PB1 (F4)
ETRPD2 (A3)
TIM4CH1PB6 (B5)
CH2PB7 (C5)
CH3PB8 (D5)
CH4PB9 (B6)
TIM5CH1PA0-WKUP (F6)
CH2PA1 (E6)
CH3PA2 (H8)
CH4PA3 (G7)
TIM8BKINPA6 (G5)
CH1PC6 (E1)
CH1NPA7 (G4)
CH2PC7 (E2)
CH2NPB0 (H4)
CH3PC8 (E3)
CH3NPB1 (F4)
CH4PC9 (D1)
ETRPA0-WKUP (F6)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (C8)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B2)
JTDIPA15 (C3)
JTDO-TRACESWOPB3 (A4)
JTMS-SWDIOPA13 (D4)
NJTRSTPB4 (B4)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (E4)
OSC_INPD0-OSC_IN (D8)
OSC_OUTPD1-OSC_OUT (D7)
OSC32_INPC14-OSC32_IN (B8)
OSC32_OUTPC15-OSC32_OUT (B7)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (C8)
SYS_WKUPPA0-WKUP (F6)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PC10ввод-выводSDIO_D2, UART4_TX, USART3_TX (ремап)
A3PD2ввод-выводSDIO_CMD, TIM3_ETR, UART5_RX
A4PB3ввод-выводI2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
A5PB5ввод-выводI2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
A6BOOT0загрузка—
A7VSSпитание—
A8VDDпитание—
B1VSSпитание—
B2PA14ввод-выводSYS_JTCK-SWCLK
B3PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RX (ремап)
B4PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
B5PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
B6PB9ввод-выводCAN_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), SDIO_D5, TIM4_CH4
B7PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
B8PC14-OSC32_INввод-выводRCC_OSC32_IN
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM
C2PA12ввод-выводCAN_TX, TIM1_ETR, USART1_RTS, USB_DP
C3PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
C4PC12ввод-выводSDIO_CK, UART5_TX, USART3_CK (ремап)
C5PB7ввод-выводI2C1_SDA, TIM4_CH2, USART1_RX (ремап)
C6VBATпитание—
C7NRSTсброс—
C8PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
D1PC9ввод-выводDAC_EXTI9, SDIO_D1, TIM3_CH4 (ремап), TIM8_CH4
D2PA9ввод-выводDAC_EXTI9, TIM1_CH2, USART1_TX
D3PA10ввод-выводTIM1_CH3, USART1_RX
D4PA13ввод-выводSYS_JTMS-SWDIO
D5PB8ввод-выводCAN_RX (ремап), I2C1_SCL (ремап), SDIO_D4, TIM4_CH3
D6PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12
D7PD1-OSC_OUTввод-выводRCC_OSC_OUT
D8PD0-OSC_INввод-выводRCC_OSC_IN
E1PC6ввод-выводI2S2_MCK, SDIO_D6, TIM3_CH1 (ремап), TIM8_CH1
E2PC7ввод-выводI2S3_MCK, SDIO_D7, TIM3_CH2 (ремап), TIM8_CH2
E3PC8ввод-выводSDIO_D0, TIM3_CH3 (ремап), TIM8_CH3
E4PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK
E5PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK
E6PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
E7VSSAпитание—
E8PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10
F1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N
F2PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
F3PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
F4PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4, TIM8_CH3N
F5VSSпитание—
F6PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTS
F7VREF+питание—
F8PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11
G1PB13ввод-выводI2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS
G2PB12ввод-выводI2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK
G3PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
G4PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2, TIM8_CH1N
G5PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1, TIM8_BKIN
G6VDDпитание—
G7PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, USART2_RX
G8VDDAпитание—
H1VDDпитание—
H2VSSпитание—
H3PB2ввод-вывод—
H4PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3, TIM8_CH2N
H5PC5ввод-выводADC1_IN15, ADC2_IN15
H6PC4ввод-выводADC1_IN14, ADC2_IN14
H7PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CK
H8PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, USART2_TX

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC6резервное питание: часы реального времени и резервные регистры
VDDA1, A8, G6, H1питание цифровой части и линий ввода-вывода
VDDAG8питание аналоговой части: АЦП, ЦАП, генераторы
VREF+F7верхнее опорное напряжение АЦП и ЦАП
VSSA7, B1, F5, H2общий провод (земля)
VSSAE7общий провод аналоговой части
NRSTC7сброс, активный уровень — низкий
BOOT0A6выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F103R(C-D-E)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F103RCSTM32F103RCYx256 КБ48 КБ
STM32F103RDSTM32F103RDYx384 КБ64 КБ
STM32F103RESTM32F103REYx512 КБ64 КБ

Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151RCYxSTM32L151/15260 из 64C6: VBAT → VLCD; D7: PD1 → PH1; D8: PD0 → PH0; F7: VREF+ → PC3
STM32L151RDYxSTM32L151/15260 из 64C6: VBAT → VLCD; D7: PD1 → PH1; D8: PD0 → PH0; F7: VREF+ → PC3
STM32L152RDYxSTM32L151/15260 из 64C6: VBAT → VLCD; D7: PD1 → PH1; D8: PD0 → PH0; F7: VREF+ → PC3
STM32L162RDYxSTM32L16260 из 64C6: VBAT → VLCD; D7: PD1 → PH1; D8: PD0 → PH0; F7: VREF+ → PC3

Частые вопросы

На каких выводах USART1 у STM32F103RC?

В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик B5, после ремапа) или PA9 (шарик D2), USART1_RX — на PB7 (шарик C5, после ремапа) или PA10 (шарик D3).

Где у STM32F103RC выводы SWD для программатора?

SWDIO — PA13 (шарик D4), SWCLK — PA14 (шарик B2). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F103RC?

I2C1_SCL — PB6 (шарик B5) или PB8 (шарик D5, после ремапа), I2C1_SDA — PB9 (шарик B6, после ремапа) или PB7 (шарик C5).

Сколько выводов ввода-вывода у STM32F103RC в корпусе WLCSP64?

50 из 64. Ещё 12 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F103RC, STM32F103RD и STM32F103RE?

Объёмом памяти: STM32F103RC — 256 КБ флеш-памяти и 48 КБ ОЗУ, STM32F103RD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F103RE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F103RC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
