STM32L162RD в корпусе WLCSP64: распиновка

STM32L162RD — микроконтроллер STM32L1 на ядре Cortex-M3 с частотой до 32 МГц: 384 КБ флеш-памяти и 48 КБ ОЗУ. Корпус WLCSP64 — 64 шарика, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 32 МГц
Флеш-память
384 КБ
ОЗУ
48 КБ
Корпус
WLCSP64, 64 шарика
Линий ввода-вывода
51
Напряжение питания
1,65…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

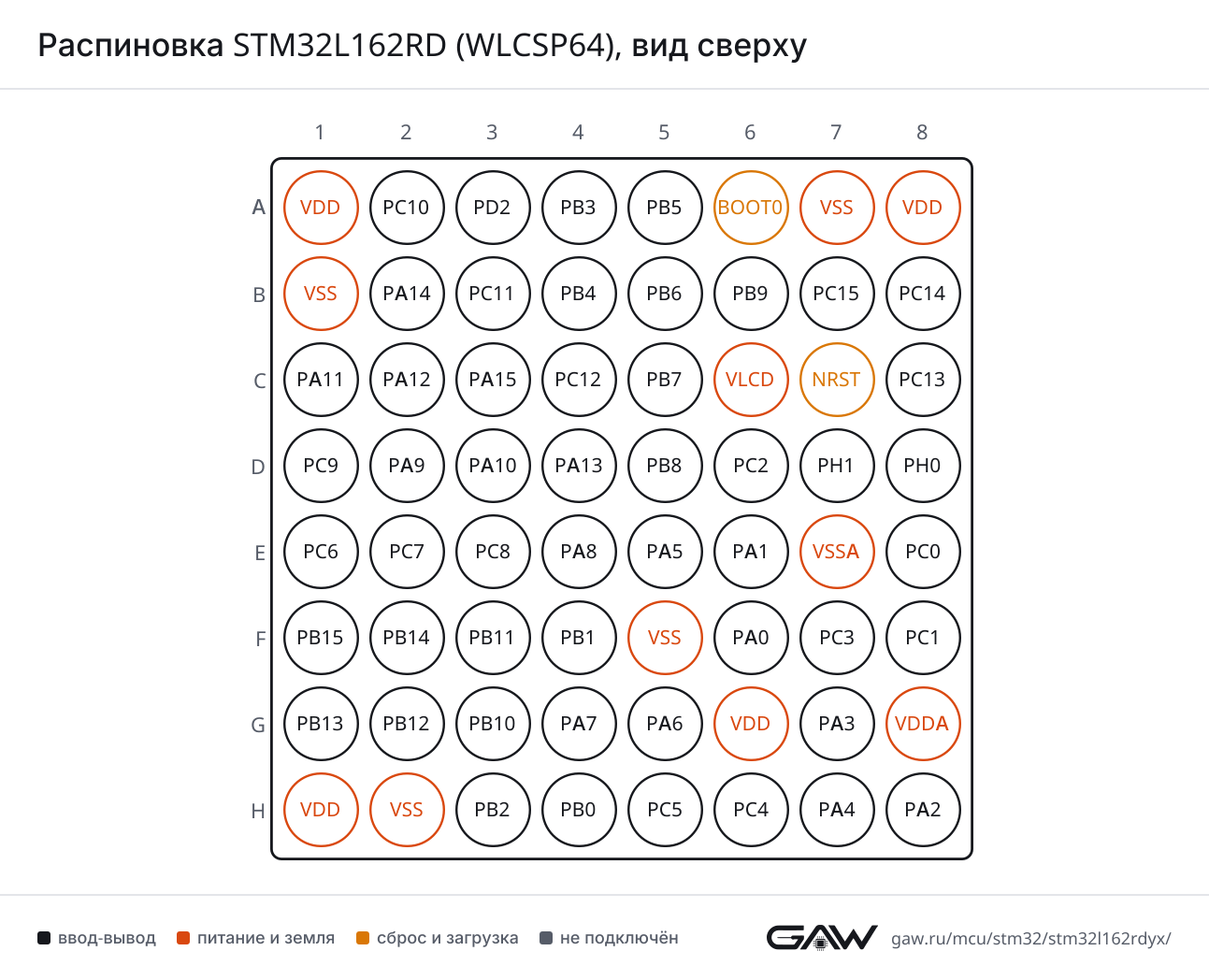

Расположение шариков STM32L162RD в корпусе WLCSP64, вид сверхуABCDEFGH12345678VDD — шарик A1VDDPC10 — шарик A2: I2S3_CK, LCD_COM4, LCD_SEG28, LCD_SEG40, SDIO_D2, SPI3_SCK, TIMX_IC3, UART4_TX, USART3_TXPC10PD2 — шарик A3: LCD_COM7, LCD_SEG31, LCD_SEG43, SDIO_CMD, TIM3_ETR, TIMX_IC3, UART5_RXPD2PB3 — шарик A4: COMP2_INM, I2S3_CK, LCD_SEG7, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PB5 — шарик A5: COMP2_INP, I2C1_SMBA, I2S3_SD, LCD_SEG9, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, TS_G6_IO2PB5BOOT0 — шарик A6BOOT0VSS — шарик A7VSSVDD — шарик A8VDDVSS — шарик B1VSSPA14 — шарик B2: SYS_JTCK-SWCLK, TIMX_IC3, TS_G5_IO2PA14PC11 — шарик B3: ADC_EXTI11, LCD_COM5, LCD_SEG29, LCD_SEG41, SDIO_D3, SPI3_MISO, TIMX_IC4, UART4_RX, USART3_RXPC11PB4 — шарик B4: COMP2_INP, LCD_SEG8, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1, TS_G6_IO1PB4PB6 — шарик B5: COMP2_INP, I2C1_SCL, TIM4_CH1, TS_G6_IO3, USART1_TXPB6PB9 — шарик B6: DAC_EXTI9, I2C1_SDA, LCD_COM3, SDIO_D5, TIM11_CH1, TIM4_CH4PB9PC15-OSC32_OUT — шарик B7: ADC_EXTI15, RCC_OSC32_OUT, TIMX_IC4PC15PC14-OSC32_IN — шарик B8: RCC_OSC32_IN, TIMX_IC3PC14PA11 — шарик C1: ADC_EXTI11, SPI1_MISO, TIMX_IC4, USART1_CTS, USB_DMPA11PA12 — шарик C2: SPI1_MOSI, TIMX_IC1, USART1_RTS, USB_DPPA12PA15 — шарик C3: ADC_EXTI15, I2S3_WS, LCD_SEG17, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, TIMX_IC4, TS_G5_IO3PA15PC12 — шарик C4: I2S3_SD, LCD_COM6, LCD_SEG30, LCD_SEG42, SDIO_CK, SPI3_MOSI, TIMX_IC1, UART5_TX, USART3_CKPC12PB7 — шарик C5: COMP2_INP, I2C1_SDA, SYS_PVD_IN, TIM4_CH2, TS_G6_IO4, USART1_RXPB7VLCD — шарик C6VLCDNRST — шарик C7NRSTPC13-WKUP2 — шарик C8: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIMX_IC2PC13PC9 — шарик D1: DAC_EXTI9, LCD_SEG27, SDIO_D1, TIM3_CH4, TIMX_IC2, TS_G10_IO4PC9PA9 — шарик D2: DAC_EXTI9, LCD_COM1, TIMX_IC2, TS_G4_IO2, USART1_TXPA9PA10 — шарик D3: LCD_COM2, TIMX_IC3, TS_G4_IO3, USART1_RXPA10PA13 — шарик D4: SYS_JTMS-SWDIO, TIMX_IC2, TS_G5_IO1PA13PB8 — шарик D5: I2C1_SCL, LCD_SEG16, SDIO_D4, TIM10_CH1, TIM4_CH3PB8PC2 — шарик D6: ADC_IN12, COMP1_INP, LCD_SEG20, OPAMP3_VINM, TIMX_IC3, TS_G8_IO3PC2PH1-OSC_OUT — шарик D7: RCC_OSC_OUTPH1PH0-OSC_IN — шарик D8: RCC_OSC_INPH0PC6 — шарик E1: I2S2_MCK, LCD_SEG24, SDIO_D6, TIM3_CH1, TIMX_IC3, TS_G10_IO1PC6PC7 — шарик E2: I2S3_MCK, LCD_SEG25, SDIO_D7, TIM3_CH2, TIMX_IC4, TS_G10_IO2PC7PC8 — шарик E3: LCD_SEG26, SDIO_D0, TIM3_CH3, TIMX_IC1, TS_G10_IO3PC8PA8 — шарик E4: LCD_COM0, RCC_MCO, TIMX_IC1, TS_G4_IO1, USART1_CKPA8PA5 — шарик E5: ADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIMX_IC2PA5PA1 — шарик E6: ADC_IN1, COMP1_INP, LCD_SEG0, OPAMP1_VINP, TIM2_CH2, TIM5_CH2, TIMX_IC2, TS_G1_IO2, USART2_RTSPA1VSSA — шарик E7VSSAPC0 — шарик E8: ADC_IN10, COMP1_INP, LCD_SEG18, TIMX_IC1, TS_G8_IO1PC0PB15 — шарик F1: ADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD, LCD_SEG15, RTC_REFIN, SPI2_MOSI, TIM11_CH1, TS_G7_IO4PB15PB14 — шарик F2: ADC_IN20, COMP1_INP, LCD_SEG14, SPI2_MISO, TIM9_CH2, TS_G7_IO3, USART3_RTSPB14PB11 — шарик F3: ADC_EXTI11, I2C2_SDA, LCD_SEG11, TIM2_CH4, USART3_RXPB11PB1 — шарик F4: ADC_IN9, COMP1_INP, LCD_SEG6, SYS_V_REF_OUT, TIM3_CH4, TS_G3_IO2PB1VSS — шарик F5VSSPA0-WKUP1 — шарик F6: ADC_IN0, COMP1_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIMX_IC1, TS_G1_IO1, USART2_CTSPA0PC3 — шарик F7: ADC_IN13, COMP1_INP, LCD_SEG21, OPAMP3_VOUT, TIMX_IC4, TS_G8_IO4PC3PC1 — шарик F8: ADC_IN11, COMP1_INP, LCD_SEG19, OPAMP3_VINP, TIMX_IC2, TS_G8_IO2PC1PB13 — шарик G1: ADC_IN19, COMP1_INP, I2S2_CK, LCD_SEG13, SPI2_SCK, TIM9_CH1, TS_G7_IO2, USART3_CTSPB13PB12 — шарик G2: ADC_IN18, COMP1_INP, I2C2_SMBA, I2S2_WS, LCD_SEG12, SPI2_NSS, TIM10_CH1, TS_G7_IO1, USART3_CKPB12PB10 — шарик G3: I2C2_SCL, LCD_SEG10, TIM2_CH3, USART3_TXPB10PA7 — шарик G4: ADC_IN7, COMP1_INP, LCD_SEG4, OPAMP2_VINM, SPI1_MOSI, TIM11_CH1, TIM3_CH2, TIMX_IC4, TS_G2_IO2PA7PA6 — шарик G5: ADC_IN6, COMP1_INP, LCD_SEG3, OPAMP2_VINP, SPI1_MISO, TIM10_CH1, TIM3_CH1, TIMX_IC3, TS_G2_IO1PA6VDD — шарик G6VDDPA3 — шарик G7: ADC_IN3, COMP1_INP, LCD_SEG2, OPAMP1_VOUT, TIM2_CH4, TIM5_CH4, TIM9_CH2, TIMX_IC4, TS_G1_IO4, USART2_RXPA3VDDA — шарик G8VDDAVDD — шарик H1VDDVSS — шарик H2VSSPB2 — шарик H3: TS_G3_IO3PB2PB0 — шарик H4: ADC_IN8, COMP1_INP, LCD_SEG5, OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3, TS_G3_IO1PB0PC5 — шарик H5: ADC_IN15, COMP1_INP, LCD_SEG23, TIMX_IC2, TS_G9_IO2PC5PC4 — шарик H6: ADC_IN14, COMP1_INP, LCD_SEG22, TIMX_IC1, TS_G9_IO1PC4PA4 — шарик H7: ADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIMX_IC1, USART2_CKPA4PA2 — шарик H8: ADC_IN2, COMP1_INP, LCD_SEG1, OPAMP1_VINM, TIM2_CH3, TIM5_CH3, TIM9_CH1, TIMX_IC3, TS_G1_IO3, USART2_TXPA2WLCSP64, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32L162RD (WLCSP64), вид сверхуРаспиновка WLCSP64 картинкой
PNG, 1293 × 1048 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E4, AF7)
CTSPA11 (C1, AF7)
RTSPA12 (C2, AF7)
RXPB7 (C5, AF7), PA10 (D3, AF7)
TXPB6 (B5, AF7), PA9 (D2, AF7)
USART2CKPA4 (H7, AF7)
CTSPA0-WKUP1 (F6, AF7)
RTSPA1 (E6, AF7)
RXPA3 (G7, AF7)
TXPA2 (H8, AF7)
USART3CKPC12 (C4, AF7), PB12 (G2, AF7)
CTSPB13 (G1, AF7)
RTSPB14 (F2, AF7)
RXPC11 (B3, AF7), PB11 (F3, AF7)
TXPC10 (A2, AF7), PB10 (G3, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B3, AF8)
TXPC10 (A2, AF8)
UART5RXPD2 (A3, AF8)
TXPC12 (C4, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B4, AF5), PA11 (C1, AF5), PA6 (G5, AF5)
MOSIPB5 (A5, AF5), PA12 (C2, AF5), PA7 (G4, AF5)
NSSPA15 (C3, AF5), PA4 (H7, AF5)
SCKPB3 (A4, AF5), PA5 (E5, AF5)
SPI2MISOPB14 (F2, AF5)
MOSIPB15 (F1, AF5)
NSSPB12 (G2, AF5)
SCKPB13 (G1, AF5)
SPI3MISOPC11 (B3, AF6), PB4 (B4, AF6)
MOSIPB5 (A5, AF6), PC12 (C4, AF6)
NSSPA15 (C3, AF6), PA4 (H7, AF6)
SCKPC10 (A2, AF6), PB3 (A4, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (G1, AF5)
MCKPC6 (E1, AF5)
SDPB15 (F1, AF5)
WSPB12 (G2, AF5)
I2S3CKPC10 (A2, AF6), PB3 (A4, AF6)
MCKPC7 (E2, AF6)
SDPB5 (A5, AF6), PC12 (C4, AF6)
WSPA15 (C3, AF6), PA4 (H7, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B5, AF4), PB8 (D5, AF4)
SDAPB9 (B6, AF4), PB7 (C5, AF4)
SMBAPB5 (A5, AF4)
I2C2SCLPB10 (G3, AF4)
SDAPB11 (F3, AF4)
SMBAPB12 (G2, AF4)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (C2)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (C4, AF12)
CMDPD2 (A3, AF12)
D0PC8 (E3, AF12)
D1PC9 (D1, AF12)
D2PC10 (A2, AF12)
D3PC11 (B3, AF12)
D4PB8 (D5, AF12)
D5PB9 (B6, AF12)
D6PC6 (E1, AF12)
D7PC7 (E2, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCEXTI11PC11 (B3), PA11 (C1), PB11 (F3)
EXTI15PC15-OSC32_OUT (B7), PA15 (C3), PB15 (F1)
IN0PA0-WKUP1 (F6)
IN1PA1 (E6)
IN2PA2 (H8)
IN3PA3 (G7)
IN4PA4 (H7)
IN5PA5 (E5)
IN6PA6 (G5)
IN7PA7 (G4)
IN8PB0 (H4)
IN9PB1 (F4)
IN10PC0 (E8)
IN11PC1 (F8)
IN12PC2 (D6)
IN13PC3 (F7)
IN14PC4 (H6)
IN15PC5 (H5)
IN18PB12 (G2)
IN19PB13 (G1)
IN20PB14 (F2)
IN21PB15 (F1)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B6), PC9 (D1), PA9 (D2)
OUT1PA4 (H7)
OUT2PA5 (E5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INPPC2 (D6), PA5 (E5), PA1 (E6), PC0 (E8), PB15 (F1), PB14 (F2), PB1 (F4), PA0-WKUP1 (F6), PC3 (F7), PC1 (F8), PB13 (G1), PB12 (G2), PA7 (G4), PA6 (G5), PA3 (G7), PB0 (H4), PC5 (H5), PC4 (H6), PA4 (H7), PA2 (H8)
COMP2INMPB3 (A4)
INPPB5 (A5), PB4 (B4), PB6 (B5), PB7 (C5)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA2 (H8)
VINPPA1 (E6)
VOUTPA3 (G7)
OPAMP2VINMPA7 (G4)
VINPPA6 (G5)
VOUTPB0 (H4)
OPAMP3VINMPC2 (D6)
VINPPC1 (F8)
VOUTPC3 (F7)

TIM — таймер

БлокСигналВыводы
TIM2CH1PA15 (C3, AF1), PA5 (E5, AF1), PA0-WKUP1 (F6, AF1)
CH2PB3 (A4, AF1), PA1 (E6, AF1)
CH3PB10 (G3, AF1), PA2 (H8, AF1)
CH4PB11 (F3, AF1), PA3 (G7, AF1)
ETRPA15 (C3), PA5 (E5), PA0-WKUP1 (F6)
TIM3CH1PB4 (B4, AF2), PC6 (E1, AF2), PA6 (G5, AF2)
CH2PB5 (A5, AF2), PC7 (E2, AF2), PA7 (G4, AF2)
CH3PC8 (E3, AF2), PB0 (H4, AF2)
CH4PC9 (D1, AF2), PB1 (F4, AF2)
ETRPD2 (A3, AF2)
TIM4CH1PB6 (B5, AF2)
CH2PB7 (C5, AF2)
CH3PB8 (D5, AF2)
CH4PB9 (B6, AF2)
TIM5CH1PA0-WKUP1 (F6, AF2)
CH2PA1 (E6, AF2)
CH3PA2 (H8, AF2)
CH4PA3 (G7, AF2)
TIM9CH1PB13 (G1, AF3), PA2 (H8, AF3)
CH2PB14 (F2, AF3), PA3 (G7, AF3)
TIM10CH1PB8 (D5, AF3), PB12 (G2, AF3), PA6 (G5, AF3)
TIM11CH1PB9 (B6, AF3), PB15 (F1, AF3), PA7 (G4, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13-WKUP2 (C8, AF0)
OUT_CALIBPC13-WKUP2 (C8, AF0)
REFINPB15 (F1, AF0)
TSPC13-WKUP2 (C8, AF0)

LCD — драйвер сегментного ЖК-индикатора

БлокСигналВыводы
LCDCOM0PA8 (E4, AF11)
COM1PA9 (D2, AF11)
COM2PA10 (D3, AF11)
COM3PB9 (B6, AF11)
COM4PC10 (A2, AF11)
COM5PC11 (B3, AF11)
COM6PC12 (C4, AF11)
COM7PD2 (A3, AF11)
SEG0PA1 (E6, AF11)
SEG1PA2 (H8, AF11)
SEG2PA3 (G7, AF11)
SEG3PA6 (G5, AF11)
SEG4PA7 (G4, AF11)
SEG5PB0 (H4, AF11)
SEG6PB1 (F4, AF11)
SEG7PB3 (A4, AF11)
SEG8PB4 (B4, AF11)
SEG9PB5 (A5, AF11)
SEG10PB10 (G3, AF11)
SEG11PB11 (F3, AF11)
SEG12PB12 (G2, AF11)
SEG13PB13 (G1, AF11)
SEG14PB14 (F2, AF11)
SEG15PB15 (F1, AF11)
SEG16PB8 (D5, AF11)
SEG17PA15 (C3, AF11)
SEG18PC0 (E8, AF11)
SEG19PC1 (F8, AF11)
SEG20PC2 (D6, AF11)
SEG21PC3 (F7, AF11)
SEG22PC4 (H6, AF11)
SEG23PC5 (H5, AF11)
SEG24PC6 (E1, AF11)
SEG25PC7 (E2, AF11)
SEG26PC8 (E3, AF11)
SEG27PC9 (D1, AF11)
SEG28PC10 (A2, AF11)
SEG29PC11 (B3, AF11)
SEG30PC12 (C4, AF11)
SEG31PD2 (A3, AF11)
SEG40PC10 (A2, AF11)
SEG41PC11 (B3, AF11)
SEG42PC12 (C4, AF11)
SEG43PD2 (A3, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (B2, AF0)
JTDIPA15 (C3, AF0)
JTDO-TRACESWOPB3 (A4, AF0)
JTMS-SWDIOPA13 (D4, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (E4, AF0)
OSC_INPH0-OSC_IN (D8, AF0)
OSC_OUTPH1-OSC_OUT (D7, AF0)
OSC32_INPC14-OSC32_IN (B8, AF0)
OSC32_OUTPC15-OSC32_OUT (B7, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13-WKUP2 (C8, AF0)
RTC_TAMP2PA0-WKUP1 (F6, AF0)
SYS_WKUP1PA0-WKUP1 (F6, AF0)
SYS_WKUP2PC13-WKUP2 (C8, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), AES (аппаратное шифрование AES).

Таблица выводов

Все 64 шарика корпуса WLCSP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A2PC10ввод-выводI2S3_CK (AF6), LCD_COM4 (AF11), LCD_SEG28 (AF11), LCD_SEG40 (AF11), SDIO_D2 (AF12), SPI3_SCK (AF6), TIMX_IC3 (AF14), UART4_TX (AF8), USART3_TX (AF7)
A3PD2ввод-выводLCD_COM7 (AF11), LCD_SEG31 (AF11), LCD_SEG43 (AF11), SDIO_CMD (AF12), TIM3_ETR (AF2), TIMX_IC3 (AF14), UART5_RX (AF8)
A4PB3ввод-выводCOMP2_INM, I2S3_CK (AF6), LCD_SEG7 (AF11), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1)
A5PB5ввод-выводCOMP2_INP, I2C1_SMBA (AF4), I2S3_SD (AF6), LCD_SEG9 (AF11), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), TS_G6_IO2 (AF14)
A6BOOT0загрузка—
A7VSSпитание—
A8VDDпитание—
B1VSSпитание—
B2PA14ввод-выводSYS_JTCK-SWCLK (AF0), TIMX_IC3 (AF14), TS_G5_IO2 (AF14)
B3PC11ввод-выводADC_EXTI11, LCD_COM5 (AF11), LCD_SEG29 (AF11), LCD_SEG41 (AF11), SDIO_D3 (AF12), SPI3_MISO (AF6), TIMX_IC4 (AF14), UART4_RX (AF8), USART3_RX (AF7)
B4PB4ввод-выводCOMP2_INP, LCD_SEG8 (AF11), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2), TS_G6_IO1 (AF14)
B5PB6ввод-выводCOMP2_INP, I2C1_SCL (AF4), TIM4_CH1 (AF2), TS_G6_IO3 (AF14), USART1_TX (AF7)
B6PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF4), LCD_COM3 (AF11), SDIO_D5 (AF12), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B7PC15-OSC32_OUTввод-выводADC_EXTI15, RCC_OSC32_OUT (AF0), TIMX_IC4 (AF14)
B8PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0), TIMX_IC3 (AF14)
C1PA11ввод-выводADC_EXTI11, SPI1_MISO (AF5), TIMX_IC4 (AF14), USART1_CTS (AF7), USB_DM
C2PA12ввод-выводSPI1_MOSI (AF5), TIMX_IC1 (AF14), USART1_RTS (AF7), USB_DP
C3PA15ввод-выводADC_EXTI15, I2S3_WS (AF6), LCD_SEG17 (AF11), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC4 (AF14), TS_G5_IO3 (AF14)
C4PC12ввод-выводI2S3_SD (AF6), LCD_COM6 (AF11), LCD_SEG30 (AF11), LCD_SEG42 (AF11), SDIO_CK (AF12), SPI3_MOSI (AF6), TIMX_IC1 (AF14), UART5_TX (AF8), USART3_CK (AF7)
C5PB7ввод-выводCOMP2_INP, I2C1_SDA (AF4), SYS_PVD_IN, TIM4_CH2 (AF2), TS_G6_IO4 (AF14), USART1_RX (AF7)
C6VLCDпитание—
C7NRSTсброс—
C8PC13-WKUP2ввод-выводRTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), RTC_TAMP1 (AF0), RTC_TS (AF0), SYS_WKUP2 (AF0), TIMX_IC2 (AF14)
D1PC9ввод-выводDAC_EXTI9, LCD_SEG27 (AF11), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIMX_IC2 (AF14), TS_G10_IO4 (AF14)
D2PA9ввод-выводDAC_EXTI9, LCD_COM1 (AF11), TIMX_IC2 (AF14), TS_G4_IO2 (AF14), USART1_TX (AF7)
D3PA10ввод-выводLCD_COM2 (AF11), TIMX_IC3 (AF14), TS_G4_IO3 (AF14), USART1_RX (AF7)
D4PA13ввод-выводSYS_JTMS-SWDIO (AF0), TIMX_IC2 (AF14), TS_G5_IO1 (AF14)
D5PB8ввод-выводI2C1_SCL (AF4), LCD_SEG16 (AF11), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
D6PC2ввод-выводADC_IN12, COMP1_INP, LCD_SEG20 (AF11), OPAMP3_VINM, TIMX_IC3 (AF14), TS_G8_IO3 (AF14)
D7PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
D8PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
E1PC6ввод-выводI2S2_MCK (AF5), LCD_SEG24 (AF11), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G10_IO1 (AF14)
E2PC7ввод-выводI2S3_MCK (AF6), LCD_SEG25 (AF11), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G10_IO2 (AF14)
E3PC8ввод-выводLCD_SEG26 (AF11), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIMX_IC1 (AF14), TS_G10_IO3 (AF14)
E4PA8ввод-выводLCD_COM0 (AF11), RCC_MCO (AF0), TIMX_IC1 (AF14), TS_G4_IO1 (AF14), USART1_CK (AF7)
E5PA5ввод-выводADC_IN5, COMP1_INP, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR, TIMX_IC2 (AF14)
E6PA1ввод-выводADC_IN1, COMP1_INP, LCD_SEG0 (AF11), OPAMP1_VINP, TIM2_CH2 (AF1), TIM5_CH2 (AF2), TIMX_IC2 (AF14), TS_G1_IO2 (AF14), USART2_RTS (AF7)
E7VSSAпитание—
E8PC0ввод-выводADC_IN10, COMP1_INP, LCD_SEG18 (AF11), TIMX_IC1 (AF14), TS_G8_IO1 (AF14)
F1PB15ввод-выводADC_EXTI15, ADC_IN21, COMP1_INP, I2S2_SD (AF5), LCD_SEG15 (AF11), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM11_CH1 (AF3), TS_G7_IO4 (AF14)
F2PB14ввод-выводADC_IN20, COMP1_INP, LCD_SEG14 (AF11), SPI2_MISO (AF5), TIM9_CH2 (AF3), TS_G7_IO3 (AF14), USART3_RTS (AF7)
F3PB11ввод-выводADC_EXTI11, I2C2_SDA (AF4), LCD_SEG11 (AF11), TIM2_CH4 (AF1), USART3_RX (AF7)
F4PB1ввод-выводADC_IN9, COMP1_INP, LCD_SEG6 (AF11), SYS_V_REF_OUT, TIM3_CH4 (AF2), TS_G3_IO2 (AF14)
F5VSSпитание—
F6PA0-WKUP1ввод-выводADC_IN0, COMP1_INP, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF1), TIM2_ETR, TIM5_CH1 (AF2), TIMX_IC1 (AF14), TS_G1_IO1 (AF14), USART2_CTS (AF7)
F7PC3ввод-выводADC_IN13, COMP1_INP, LCD_SEG21 (AF11), OPAMP3_VOUT, TIMX_IC4 (AF14), TS_G8_IO4 (AF14)
F8PC1ввод-выводADC_IN11, COMP1_INP, LCD_SEG19 (AF11), OPAMP3_VINP, TIMX_IC2 (AF14), TS_G8_IO2 (AF14)
G1PB13ввод-выводADC_IN19, COMP1_INP, I2S2_CK (AF5), LCD_SEG13 (AF11), SPI2_SCK (AF5), TIM9_CH1 (AF3), TS_G7_IO2 (AF14), USART3_CTS (AF7)
G2PB12ввод-выводADC_IN18, COMP1_INP, I2C2_SMBA (AF4), I2S2_WS (AF5), LCD_SEG12 (AF11), SPI2_NSS (AF5), TIM10_CH1 (AF3), TS_G7_IO1 (AF14), USART3_CK (AF7)
G3PB10ввод-выводI2C2_SCL (AF4), LCD_SEG10 (AF11), TIM2_CH3 (AF1), USART3_TX (AF7)
G4PA7ввод-выводADC_IN7, COMP1_INP, LCD_SEG4 (AF11), OPAMP2_VINM, SPI1_MOSI (AF5), TIM11_CH1 (AF3), TIM3_CH2 (AF2), TIMX_IC4 (AF14), TS_G2_IO2 (AF14)
G5PA6ввод-выводADC_IN6, COMP1_INP, LCD_SEG3 (AF11), OPAMP2_VINP, SPI1_MISO (AF5), TIM10_CH1 (AF3), TIM3_CH1 (AF2), TIMX_IC3 (AF14), TS_G2_IO1 (AF14)
G6VDDпитание—
G7PA3ввод-выводADC_IN3, COMP1_INP, LCD_SEG2 (AF11), OPAMP1_VOUT, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), TIMX_IC4 (AF14), TS_G1_IO4 (AF14), USART2_RX (AF7)
G8VDDAпитание—
H1VDDпитание—
H2VSSпитание—
H3PB2ввод-выводTS_G3_IO3 (AF14)
H4PB0ввод-выводADC_IN8, COMP1_INP, LCD_SEG5 (AF11), OPAMP2_VOUT, SYS_V_REF_OUT, TIM3_CH3 (AF2), TS_G3_IO1 (AF14)
H5PC5ввод-выводADC_IN15, COMP1_INP, LCD_SEG23 (AF11), TIMX_IC2 (AF14), TS_G9_IO2 (AF14)
H6PC4ввод-выводADC_IN14, COMP1_INP, LCD_SEG22 (AF11), TIMX_IC1 (AF14), TS_G9_IO1 (AF14)
H7PA4ввод-выводADC_IN4, COMP1_INP, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIMX_IC1 (AF14), USART2_CK (AF7)
H8PA2ввод-выводADC_IN2, COMP1_INP, LCD_SEG1 (AF11), OPAMP1_VINM, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), TIMX_IC3 (AF14), TS_G1_IO3 (AF14), USART2_TX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDA1, A8, G6, H1питание цифровой части и линий ввода-вывода
VDDAG8питание аналоговой части: АЦП, ЦАП, генераторы
VLCDC6—
VSSA7, B1, F5, H2общий провод (земля)
VSSAE7общий провод аналоговой части
NRSTC7сброс, активный уровень — низкий
BOOT0A6выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32L162RDYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32L162RDSTM32L162RDYx384 КБ48 КБ

Линейка STM32L162, семейство STM32L1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32L151RCSTM32L151/15264 из 64выводы совпадают полностьютолько у этого: AES, LCD, OPAMP3, SDIO, UART4, UART5; флеш-память до 384 и 256 КБ; ОЗУ 48 и 32 КБ
STM32L151RDSTM32L151/15264 из 64выводы совпадают полностьютолько у этого: AES, LCD
STM32L152RDSTM32L151/15264 из 64выводы совпадают полностьютолько у этого: AES
STM32F103RC, STM32F103RD, STM32F103RESTM32F10360 из 64C6: VLCD → VBAT; D7: PH1 → PD1; D8: PH0 → PD0; F7: PC3 → VREF+только у этого: ADC, AES, COMP1, COMP2, LCD, OPAMP1, OPAMP2, OPAMP3, TIM10, TIM11, TIM9; только у него: ADC1, ADC2, ADC3, CAN, TIM1, TIM8; частота до 32 и 72 МГц; флеш-память до 384 и 512 КБ; ОЗУ 48 и 64 КБ

Частые вопросы

На каких выводах USART1 у STM32L162RD?

В корпусе WLCSP64 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PB7 (шарик C5, AF7) или PA10 (шарик D3, AF7).

Где у STM32L162RD выводы SWD для программатора?

SWDIO — PA13 (шарик D4, AF0), SWCLK — PA14 (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L162RD?

I2C1_SCL — PB6 (шарик B5, AF4) или PB8 (шарик D5, AF4), I2C1_SDA — PB9 (шарик B6, AF4) или PB7 (шарик C5, AF4).

Сколько выводов ввода-вывода у STM32L162RD в корпусе WLCSP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32L162RD?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
