STM32F103ZC, STM32F103ZD и STM32F103ZE в корпусе LFBGA144: распиновка

STM32F103ZC, STM32F103ZD и STM32F103ZE — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 256, 384 и 512 КБ флеш-памяти и 48 и 64 КБ ОЗУ. Корпус LFBGA144 — 144 шарика, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
256, 384 и 512 КБ
ОЗУ
48 и 64 КБ
Корпус
LFBGA144, 144 шарика
Линий ввода-вывода
112
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

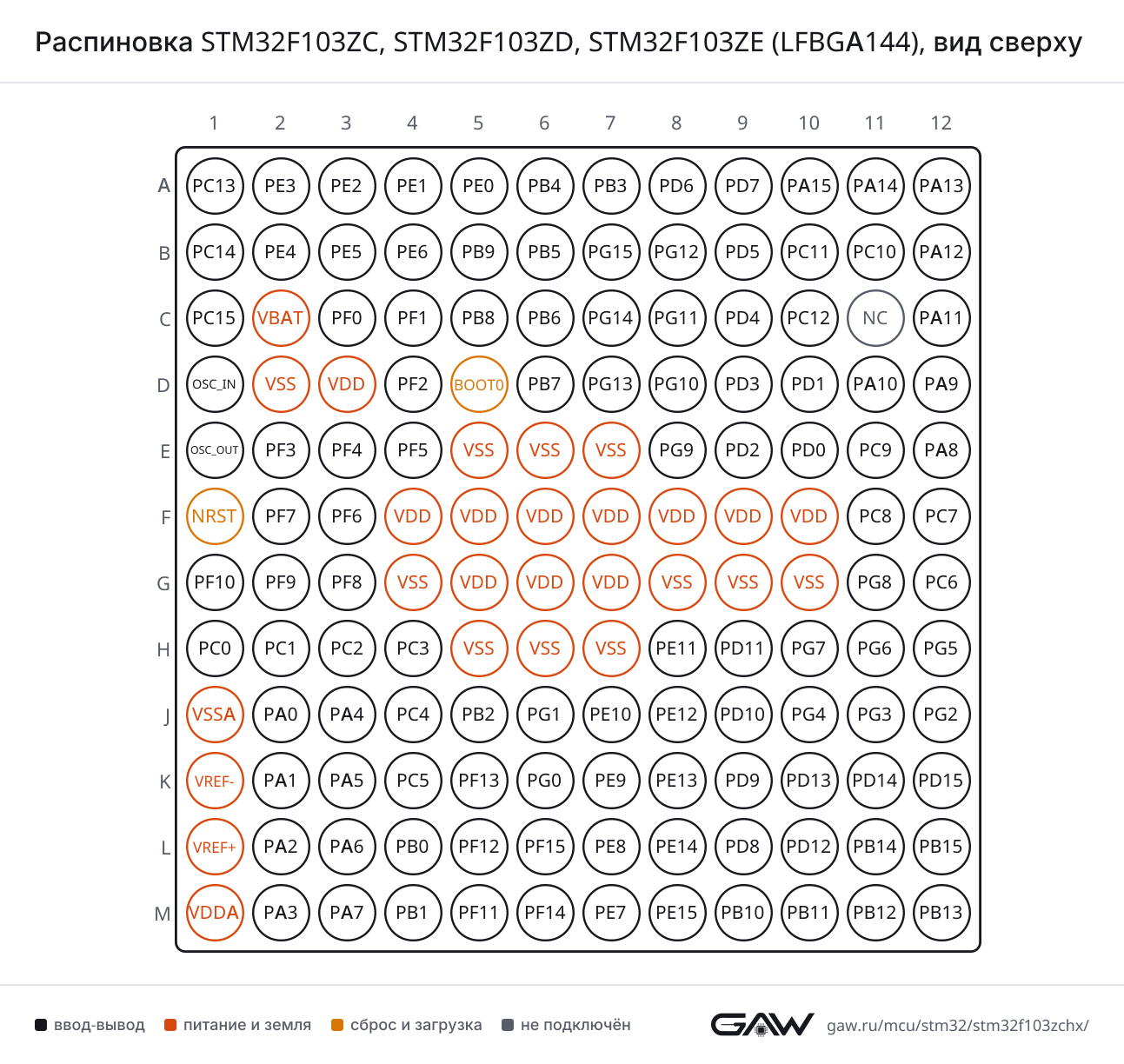

Схема корпуса LFBGA144

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F103ZC, STM32F103ZD, STM32F103ZE в корпусе LFBGA144, вид сверхуABCDEFGHJKLM123456789101112PC13-TAMPER-RTC — шарик A1: RTC_OUT, RTC_TAMPERPC13PE3 — шарик A2: FSMC_A19, SYS_TRACED0PE3PE2 — шарик A3: FSMC_A23, SYS_TRACECLKPE2PE1 — шарик A4: FSMC_NBL1PE1PE0 — шарик A5: FSMC_NBL0, TIM4_ETRPE0PB4 — шарик A6: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH1PB4PB3 — шарик A7: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2PB3PD6 — шарик A8: FSMC_NWAIT, USART2_RXPD6PD7 — шарик A9: FSMC_NCE2, FSMC_NE1, USART2_CKPD7PA15 — шарик A10: ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PA14 — шарик A11: SYS_JTCK-SWCLKPA14PA13 — шарик A12: SYS_JTMS-SWDIOPA13PC14-OSC32_IN — шарик B1: RCC_OSC32_INPC14PE4 — шарик B2: FSMC_A20, SYS_TRACED1PE4PE5 — шарик B3: FSMC_A21, SYS_TRACED2PE5PE6 — шарик B4: FSMC_A22, SYS_TRACED3PE6PB9 — шарик B5: CAN_TX, DAC_EXTI9, I2C1_SDA, SDIO_D5, TIM4_CH4PB9PB5 — шарик B6: I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5PG15 — шарик B7: ADC1_EXTI15, ADC2_EXTI15PG15PG12 — шарик B8: FSMC_NE4PG12PD5 — шарик B9: FSMC_NWE, USART2_TXPD5PC11 — шарик B10: ADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RXPC11PC10 — шарик B11: SDIO_D2, UART4_TX, USART3_TXPC10PA12 — шарик B12: CAN_TX, TIM1_ETR, USART1_RTS, USB_DPPA12PC15-OSC32_OUT — шарик C1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик C2VBATPF0 — шарик C3: FSMC_A0PF0PF1 — шарик C4: FSMC_A1PF1PB8 — шарик C5: CAN_RX, I2C1_SCL, SDIO_D4, TIM4_CH3PB8PB6 — шарик C6: I2C1_SCL, TIM4_CH1, USART1_TXPB6PG14 — шарик C7: FSMC_A25PG14PG11 — шарик C8: ADC1_EXTI11, ADC2_EXTI11, FSMC_NCE4_2PG11PD4 — шарик C9: FSMC_NOE, USART2_RTSPD4PC12 — шарик C10: SDIO_CK, UART5_TX, USART3_CKPC12NC — шарик C11NCPA11 — шарик C12: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DMPA11OSC_IN — шарик D1: RCC_OSC_INOSC_INVSS — шарик D2VSSVDD — шарик D3VDDPF2 — шарик D4: FSMC_A2PF2BOOT0 — шарик D5BOOT0PB7 — шарик D6: FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PG13 — шарик D7: FSMC_A24PG13PG10 — шарик D8: FSMC_NCE4_1, FSMC_NE3PG10PD3 — шарик D9: FSMC_CLK, USART2_CTSPD3PD1 — шарик D10: CAN_TX, FSMC_D3, FSMC_DA3PD1PA10 — шарик D11: TIM1_CH3, USART1_RXPA10PA9 — шарик D12: DAC_EXTI9, TIM1_CH2, USART1_TXPA9OSC_OUT — шарик E1: RCC_OSC_OUTOSCOUTPF3 — шарик E2: FSMC_A3PF3PF4 — шарик E3: FSMC_A4PF4PF5 — шарик E4: FSMC_A5PF5VSS — шарик E5VSSVSS — шарик E6VSSVSS — шарик E7VSSPG9 — шарик E8: DAC_EXTI9, FSMC_NCE3, FSMC_NE2PG9PD2 — шарик E9: SDIO_CMD, TIM3_ETR, UART5_RXPD2PD0 — шарик E10: CAN_RX, FSMC_D2, FSMC_DA2PD0PC9 — шарик E11: DAC_EXTI9, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PA8 — шарик E12: RCC_MCO, TIM1_CH1, USART1_CKPA8NRST — шарик F1NRSTPF7 — шарик F2: ADC3_IN5, FSMC_NREGPF7PF6 — шарик F3: ADC3_IN4, FSMC_NIORDPF6VDD — шарик F4VDDVDD — шарик F5VDDVDD — шарик F6VDDVDD — шарик F7VDDVDD — шарик F8VDDVDD — шарик F9VDDVDD — шарик F10VDDPC8 — шарик F11: SDIO_D0, TIM3_CH3, TIM8_CH3PC8PC7 — шарик F12: I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH2PC7PF10 — шарик G1: ADC3_IN8, FSMC_INTRPF10PF9 — шарик G2: ADC3_IN7, DAC_EXTI9, FSMC_CDPF9PF8 — шарик G3: ADC3_IN6, FSMC_NIOWRPF8VSS — шарик G4VSSVDD — шарик G5VDDVDD — шарик G6VDDVDD — шарик G7VDDVSS — шарик G8VSSVSS — шарик G9VSSVSS — шарик G10VSSPG8 — шарик G11PG8PC6 — шарик G12: I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1PC6PC0 — шарик H1: ADC1_IN10, ADC2_IN10, ADC3_IN10PC0PC1 — шарик H2: ADC1_IN11, ADC2_IN11, ADC3_IN11PC1PC2 — шарик H3: ADC1_IN12, ADC2_IN12, ADC3_IN12PC2PC3 — шарик H4: ADC1_IN13, ADC2_IN13, ADC3_IN13PC3VSS — шарик H5VSSVSS — шарик H6VSSVSS — шарик H7VSSPE11 — шарик H8: ADC1_EXTI11, ADC2_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH2PE11PD11 — шарик H9: ADC1_EXTI11, ADC2_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTSPD11PG7 — шарик H10: FSMC_INT3PG7PG6 — шарик H11: FSMC_INT2PG6PG5 — шарик H12: FSMC_A15PG5VSSA — шарик J1VSSAPA0-WKUP — шарик J2: ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTSPA0PA4 — шарик J3: ADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CKPA4PC4 — шарик J4: ADC1_IN14, ADC2_IN14PC4PB2 — шарик J5PB2PG1 — шарик J6: FSMC_A11PG1PE10 — шарик J7: FSMC_D7, FSMC_DA7, TIM1_CH2NPE10PE12 — шарик J8: FSMC_D9, FSMC_DA9, TIM1_CH3NPE12PD10 — шарик J9: FSMC_D15, FSMC_DA15, USART3_CKPD10PG4 — шарик J10: FSMC_A14PG4PG3 — шарик J11: FSMC_A13PG3PG2 — шарик J12: FSMC_A12PG2VREF- — шарик K1VREF-PA1 — шарик K2: ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTSPA1PA5 — шарик K3: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCKPA5PC5 — шарик K4: ADC1_IN15, ADC2_IN15PC5PF13 — шарик K5: FSMC_A7PF13PG0 — шарик K6: FSMC_A10PG0PE9 — шарик K7: DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH1PE9PE13 — шарик K8: FSMC_D10, FSMC_DA10, TIM1_CH3PE13PD9 — шарик K9: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RXPD9PD13 — шарик K10: FSMC_A18, TIM4_CH2PD13PD14 — шарик K11: FSMC_D0, FSMC_DA0, TIM4_CH3PD14PD15 — шарик K12: ADC1_EXTI15, ADC2_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH4PD15VREF+ — шарик L1VREF+PA2 — шарик L2: ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA6 — шарик L3: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PB0 — шарик L4: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2NPB0PF12 — шарик L5: FSMC_A6PF12PF15 — шарик L6: ADC1_EXTI15, ADC2_EXTI15, FSMC_A9PF15PE8 — шарик L7: FSMC_D5, FSMC_DA5, TIM1_CH1NPE8PE14 — шарик L8: FSMC_D11, FSMC_DA11, TIM1_CH4PE14PD8 — шарик L9: FSMC_D13, FSMC_DA13, USART3_TXPD8PD12 — шарик L10: FSMC_A17, FSMC_ALE, TIM4_CH1, USART3_RTSPD12PB14 — шарик L11: SPI2_MISO, TIM1_CH2N, USART3_RTSPB14PB15 — шарик L12: ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3NPB15VDDA — шарик M1VDDAPA3 — шарик M2: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA7 — шарик M3: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик M4: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PF11 — шарик M5: ADC1_EXTI11, ADC2_EXTI11, FSMC_NIOS16PF11PF14 — шарик M6: FSMC_A8PF14PE7 — шарик M7: FSMC_D4, FSMC_DA4, TIM1_ETRPE7PE15 — шарик M8: ADC1_EXTI15, ADC2_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKINPE15PB10 — шарик M9: I2C2_SCL, TIM2_CH3, USART3_TXPB10PB11 — шарик M10: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PB12 — шарик M11: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CKPB12PB13 — шарик M12: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTSPB13LFBGA144, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E12)
CTSPA11 (C12)
RTSPA12 (B12)
RXPB7 (D6, ремап), PA10 (D11)
TXPB6 (C6, ремап), PA9 (D12)
USART2CKPD7 (A9, ремап), PA4 (J3)
CTSPD3 (D9, ремап), PA0-WKUP (J2)
RTSPD4 (C9, ремап), PA1 (K2)
RXPD6 (A8, ремап), PA3 (M2)
TXPD5 (B9, ремап), PA2 (L2)
USART3CKPC12 (C10, ремап), PD10 (J9, ремап), PB12 (M11)
CTSPD11 (H9, ремап), PB13 (M12)
RTSPD12 (L10, ремап), PB14 (L11)
RXPC11 (B10, ремап), PD9 (K9, ремап), PB11 (M10)
TXPC10 (B11, ремап), PD8 (L9, ремап), PB10 (M9)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B10)
TXPC10 (B11)
UART5RXPD2 (E9)
TXPC12 (C10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, ремап), PA6 (L3)
MOSIPB5 (B6, ремап), PA7 (M3)
NSSPA15 (A10, ремап), PA4 (J3)
SCKPB3 (A7, ремап), PA5 (K3)
SPI2MISOPB14 (L11)
MOSIPB15 (L12)
NSSPB12 (M11)
SCKPB13 (M12)
SPI3MISOPB4 (A6)
MOSIPB5 (B6)
NSSPA15 (A10)
SCKPB3 (A7)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (M12)
MCKPC6 (G12)
SDPB15 (L12)
WSPB12 (M11)
I2S3CKPB3 (A7)
MCKPC7 (F12)
SDPB5 (B6)
WSPA15 (A10)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (C5, ремап), PB6 (C6)
SDAPB9 (B5, ремап), PB7 (D6)
SMBAPB5 (B6)
I2C2SCLPB10 (M9)
SDAPB11 (M10)
SMBAPB12 (M11)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPB8 (C5, ремап), PA11 (C12), PD0 (E10, ремап)
TXPB9 (B5, ремап), PA12 (B12), PD1 (D10, ремап)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C12)
DPPA12 (B12)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (C10)
CMDPD2 (E9)
D0PC8 (F11)
D1PC9 (E11)
D2PC10 (B11)
D3PC11 (B10)
D4PB8 (C5)
D5PB9 (B5)
D6PC6 (G12)
D7PC7 (F12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10)
EXTI15PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8)
IN0PA0-WKUP (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PA4 (J3)
IN5PA5 (K3)
IN6PA6 (L3)
IN7PA7 (M3)
IN8PB0 (L4)
IN9PB1 (M4)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)
IN14PC4 (J4)
IN15PC5 (K4)
ADC2EXTI11PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10)
EXTI15PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8)
IN0PA0-WKUP (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PA4 (J3)
IN5PA5 (K3)
IN6PA6 (L3)
IN7PA7 (M3)
IN8PB0 (L4)
IN9PB1 (M4)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)
IN14PC4 (J4)
IN15PC5 (K4)
ADC3IN0PA0-WKUP (J2)
IN1PA1 (K2)
IN2PA2 (L2)
IN3PA3 (M2)
IN4PF6 (F3)
IN5PF7 (F2)
IN6PF8 (G3)
IN7PF9 (G2)
IN8PF10 (G1)
IN10PC0 (H1)
IN11PC1 (H2)
IN12PC2 (H3)
IN13PC3 (H4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B5), PA9 (D12), PG9 (E8), PC9 (E11), PF9 (G2), PE9 (K7), PD9 (K9)
OUT1PA4 (J3)
OUT2PA5 (K3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (L3, ремап), PE15 (M8, ремап), PB12 (M11)
CH1PA8 (E12), PE9 (K7, ремап)
CH1NPE8 (L7, ремап), PA7 (M3, ремап), PB13 (M12)
CH2PA9 (D12), PE11 (H8, ремап)
CH2NPE10 (J7, ремап), PB0 (L4, ремап), PB14 (L11)
CH3PA10 (D11), PE13 (K8, ремап)
CH3NPE12 (J8, ремап), PB15 (L12), PB1 (M4, ремап)
CH4PA11 (C12), PE14 (L8, ремап)
ETRPA12 (B12), PE7 (M7, ремап)
TIM2CH1PA15 (A10, ремап), PA0-WKUP (J2)
CH2PB3 (A7, ремап), PA1 (K2)
CH3PA2 (L2), PB10 (M9, ремап)
CH4PA3 (M2), PB11 (M10, ремап)
ETRPA15 (A10, ремап), PA0-WKUP (J2)
TIM3CH1PB4 (A6, ремап), PC6 (G12, ремап), PA6 (L3)
CH2PB5 (B6, ремап), PC7 (F12, ремап), PA7 (M3)
CH3PC8 (F11, ремап), PB0 (L4)
CH4PC9 (E11, ремап), PB1 (M4)
ETRPD2 (E9)
TIM4CH1PB6 (C6), PD12 (L10, ремап)
CH2PB7 (D6), PD13 (K10, ремап)
CH3PB8 (C5), PD14 (K11, ремап)
CH4PB9 (B5), PD15 (K12, ремап)
ETRPE0 (A5)
TIM5CH1PA0-WKUP (J2)
CH2PA1 (K2)
CH3PA2 (L2)
CH4PA3 (M2)
TIM8BKINPA6 (L3)
CH1PC6 (G12)
CH1NPA7 (M3)
CH2PC7 (F12)
CH2NPB0 (L4)
CH3PC8 (F11)
CH3NPB1 (M4)
CH4PC9 (E11)
ETRPA0-WKUP (J2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (A1)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA0PF0 (C3)
A1PF1 (C4)
A2PF2 (D4)
A3PF3 (E2)
A4PF4 (E3)
A5PF5 (E4)
A6PF12 (L5)
A7PF13 (K5)
A8PF14 (M6)
A9PF15 (L6)
A10PG0 (K6)
A11PG1 (J6)
A12PG2 (J12)
A13PG3 (J11)
A14PG4 (J10)
A15PG5 (H12)
A16PD11 (H9)
A17PD12 (L10)
A18PD13 (K10)
A19PE3 (A2)
A20PE4 (B2)
A21PE5 (B3)
A22PE6 (B4)
A23PE2 (A3)
A24PG13 (D7)
A25PG14 (C7)
ALEPD12 (L10)
CDPF9 (G2)
CLEPD11 (H9)
CLKPD3 (D9)
D0PD14 (K11)
D1PD15 (K12)
D2PD0 (E10)
D3PD1 (D10)
D4PE7 (M7)
D5PE8 (L7)
D6PE9 (K7)
D7PE10 (J7)
D8PE11 (H8)
D9PE12 (J8)
D10PE13 (K8)
D11PE14 (L8)
D12PE15 (M8)
D13PD8 (L9)
D14PD9 (K9)
D15PD10 (J9)
DA0PD14 (K11)
DA1PD15 (K12)
DA2PD0 (E10)
DA3PD1 (D10)
DA4PE7 (M7)
DA5PE8 (L7)
DA6PE9 (K7)
DA7PE10 (J7)
DA8PE11 (H8)
DA9PE12 (J8)
DA10PE13 (K8)
DA11PE14 (L8)
DA12PE15 (M8)
DA13PD8 (L9)
DA14PD9 (K9)
DA15PD10 (J9)
INT2PG6 (H11)
INT3PG7 (H10)
INTRPF10 (G1)
NBL0PE0 (A5)
NBL1PE1 (A4)
NCE2PD7 (A9)
NCE3PG9 (E8)
NCE4_1PG10 (D8)
NCE4_2PG11 (C8)
NE1PD7 (A9)
NE2PG9 (E8)
NE3PG10 (D8)
NE4PG12 (B8)
NIORDPF6 (F3)
NIOS16PF11 (M5)
NIOWRPF8 (G3)
NLPB7 (D6)
NOEPD4 (C9)
NREGPF7 (F2)
NWAITPD6 (A8)
NWEPD5 (B9)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A11)
JTDIPA15 (A10)
JTDO-TRACESWOPB3 (A7)
JTMS-SWDIOPA13 (A12)
NJTRSTPB4 (A6)
TRACECLKPE2 (A3)
TRACED0PE3 (A2)
TRACED1PE4 (B2)
TRACED2PE5 (B3)
TRACED3PE6 (B4)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (E12)
OSC_INOSC_IN (D1)
OSC_OUTOSC_OUT (E1)
OSC32_INPC14-OSC32_IN (B1)
OSC32_OUTPC15-OSC32_OUT (C1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (A1)
SYS_WKUPPA0-WKUP (J2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 144 шарика корпуса LFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
A2PE3ввод-выводFSMC_A19, SYS_TRACED0
A3PE2ввод-выводFSMC_A23, SYS_TRACECLK
A4PE1ввод-выводFSMC_NBL1
A5PE0ввод-выводFSMC_NBL0, TIM4_ETR
A6PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
A7PB3ввод-выводI2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
A8PD6ввод-выводFSMC_NWAIT, USART2_RX (ремап)
A9PD7ввод-выводFSMC_NCE2, FSMC_NE1, USART2_CK (ремап)
A10PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
A11PA14ввод-выводSYS_JTCK-SWCLK
A12PA13ввод-выводSYS_JTMS-SWDIO
B1PC14-OSC32_INввод-выводRCC_OSC32_IN
B2PE4ввод-выводFSMC_A20, SYS_TRACED1
B3PE5ввод-выводFSMC_A21, SYS_TRACED2
B4PE6ввод-выводFSMC_A22, SYS_TRACED3
B5PB9ввод-выводCAN_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), SDIO_D5, TIM4_CH4
B6PB5ввод-выводI2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
B7PG15ввод-выводADC1_EXTI15, ADC2_EXTI15
B8PG12ввод-выводFSMC_NE4
B9PD5ввод-выводFSMC_NWE, USART2_TX (ремап)
B10PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RX (ремап)
B11PC10ввод-выводSDIO_D2, UART4_TX, USART3_TX (ремап)
B12PA12ввод-выводCAN_TX, TIM1_ETR, USART1_RTS, USB_DP
C1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C2VBATпитание—
C3PF0ввод-выводFSMC_A0
C4PF1ввод-выводFSMC_A1
C5PB8ввод-выводCAN_RX (ремап), I2C1_SCL (ремап), SDIO_D4, TIM4_CH3
C6PB6ввод-выводI2C1_SCL, TIM4_CH1, USART1_TX (ремап)
C7PG14ввод-выводFSMC_A25
C8PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, FSMC_NCE4_2
C9PD4ввод-выводFSMC_NOE, USART2_RTS (ремап)
C10PC12ввод-выводSDIO_CK, UART5_TX, USART3_CK (ремап)
C11NCне подключён—
C12PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM
D1OSC_INслужебныйRCC_OSC_IN
D2VSSпитание—
D3VDDпитание—
D4PF2ввод-выводFSMC_A2
D5BOOT0загрузка—
D6PB7ввод-выводFSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX (ремап)
D7PG13ввод-выводFSMC_A24
D8PG10ввод-выводFSMC_NCE4_1, FSMC_NE3
D9PD3ввод-выводFSMC_CLK, USART2_CTS (ремап)
D10PD1ввод-выводCAN_TX (ремап), FSMC_D3, FSMC_DA3
D11PA10ввод-выводTIM1_CH3, USART1_RX
D12PA9ввод-выводDAC_EXTI9, TIM1_CH2, USART1_TX
E1OSC_OUTслужебныйRCC_OSC_OUT
E2PF3ввод-выводFSMC_A3
E3PF4ввод-выводFSMC_A4
E4PF5ввод-выводFSMC_A5
E5VSSпитание—
E6VSSпитание—
E7VSSпитание—
E8PG9ввод-выводDAC_EXTI9, FSMC_NCE3, FSMC_NE2
E9PD2ввод-выводSDIO_CMD, TIM3_ETR, UART5_RX
E10PD0ввод-выводCAN_RX (ремап), FSMC_D2, FSMC_DA2
E11PC9ввод-выводDAC_EXTI9, SDIO_D1, TIM3_CH4 (ремап), TIM8_CH4
E12PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK
F1NRSTсброс—
F2PF7ввод-выводADC3_IN5, FSMC_NREG
F3PF6ввод-выводADC3_IN4, FSMC_NIORD
F4VDDпитание—
F5VDDпитание—
F6VDDпитание—
F7VDDпитание—
F8VDDпитание—
F9VDDпитание—
F10VDDпитание—
F11PC8ввод-выводSDIO_D0, TIM3_CH3 (ремап), TIM8_CH3
F12PC7ввод-выводI2S3_MCK, SDIO_D7, TIM3_CH2 (ремап), TIM8_CH2
G1PF10ввод-выводADC3_IN8, FSMC_INTR
G2PF9ввод-выводADC3_IN7, DAC_EXTI9, FSMC_CD
G3PF8ввод-выводADC3_IN6, FSMC_NIOWR
G4VSSпитание—
G5VDDпитание—
G6VDDпитание—
G7VDDпитание—
G8VSSпитание—
G9VSSпитание—
G10VSSпитание—
G11PG8ввод-вывод—
G12PC6ввод-выводI2S2_MCK, SDIO_D6, TIM3_CH1 (ремап), TIM8_CH1
H1PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10
H2PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11
H3PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12
H4PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13
H5VSSпитание—
H6VSSпитание—
H7VSSпитание—
H8PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH2 (ремап)
H9PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS (ремап)
H10PG7ввод-выводFSMC_INT3
H11PG6ввод-выводFSMC_INT2
H12PG5ввод-выводFSMC_A15
J1VSSAпитание—
J2PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTS
J3PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CK
J4PC4ввод-выводADC1_IN14, ADC2_IN14
J5PB2ввод-вывод—
J6PG1ввод-выводFSMC_A11
J7PE10ввод-выводFSMC_D7, FSMC_DA7, TIM1_CH2N (ремап)
J8PE12ввод-выводFSMC_D9, FSMC_DA9, TIM1_CH3N (ремап)
J9PD10ввод-выводFSMC_D15, FSMC_DA15, USART3_CK (ремап)
J10PG4ввод-выводFSMC_A14
J11PG3ввод-выводFSMC_A13
J12PG2ввод-выводFSMC_A12
K1VREF-питание—
K2PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
K3PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK
K4PC5ввод-выводADC1_IN15, ADC2_IN15
K5PF13ввод-выводFSMC_A7
K6PG0ввод-выводFSMC_A10
K7PE9ввод-выводDAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH1 (ремап)
K8PE13ввод-выводFSMC_D10, FSMC_DA10, TIM1_CH3 (ремап)
K9PD9ввод-выводDAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX (ремап)
K10PD13ввод-выводFSMC_A18, TIM4_CH2 (ремап)
K11PD14ввод-выводFSMC_D0, FSMC_DA0, TIM4_CH3 (ремап)
K12PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH4 (ремап)
L1VREF+питание—
L2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, USART2_TX
L3PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1, TIM8_BKIN
L4PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3, TIM8_CH2N
L5PF12ввод-выводFSMC_A6
L6PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, FSMC_A9
L7PE8ввод-выводFSMC_D5, FSMC_DA5, TIM1_CH1N (ремап)
L8PE14ввод-выводFSMC_D11, FSMC_DA11, TIM1_CH4 (ремап)
L9PD8ввод-выводFSMC_D13, FSMC_DA13, USART3_TX (ремап)
L10PD12ввод-выводFSMC_A17, FSMC_ALE, TIM4_CH1 (ремап), USART3_RTS (ремап)
L11PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
L12PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N
M1VDDAпитание—
M2PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, USART2_RX
M3PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2, TIM8_CH1N
M4PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4, TIM8_CH3N
M5PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, FSMC_NIOS16
M6PF14ввод-выводFSMC_A8
M7PE7ввод-выводFSMC_D4, FSMC_DA4, TIM1_ETR (ремап)
M8PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN (ремап)
M9PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
M10PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
M11PB12ввод-выводI2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK
M12PB13ввод-выводI2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC2резервное питание: часы реального времени и резервные регистры
VDDD3, F4, F5, F6, F7, F8, F9, F10, G5, G6, G7питание цифровой части и линий ввода-вывода
VDDAM1питание аналоговой части: АЦП, ЦАП, генераторы
VREF-K1нижнее опорное напряжение АЦП
VREF+L1верхнее опорное напряжение АЦП и ЦАП
VSSD2, E5, E6, E7, G4, G8, G9, G10, H5, H6, H7общий провод (земля)
VSSAJ1общий провод аналоговой части
NRSTF1сброс, активный уровень — низкий
BOOT0D5выбор источника загрузки при сбросе
OSC_IND1вход генератора с внешним кварцевым резонатором
OSC_OUTE1выход генератора с внешним кварцевым резонатором
NCC11не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F103Z(C-D-E)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F103ZCSTM32F103ZCHx256 КБ48 КБ
STM32F103ZDSTM32F103ZDHx384 КБ64 КБ
STM32F103ZESTM32F103ZEHx512 КБ64 КБ

Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F103ZF, STM32F103ZGSTM32F103144 из 144выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F103ZC?

В корпусе LFBGA144 сигнал USART1_TX выведен на PB6 (шарик C6, после ремапа) или PA9 (шарик D12), USART1_RX — на PB7 (шарик D6, после ремапа) или PA10 (шарик D11).

Где у STM32F103ZC выводы SWD для программатора?

SWDIO — PA13 (шарик A12), SWCLK — PA14 (шарик A11). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F103ZC?

I2C1_SCL — PB8 (шарик C5, после ремапа) или PB6 (шарик C6), I2C1_SDA — PB9 (шарик B5, после ремапа) или PB7 (шарик D6).

Сколько выводов ввода-вывода у STM32F103ZC в корпусе LFBGA144?

112 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F103ZC, STM32F103ZD и STM32F103ZE?

Объёмом памяти: STM32F103ZC — 256 КБ флеш-памяти и 48 КБ ОЗУ, STM32F103ZD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F103ZE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F103ZC?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
