STM32F103ZF и STM32F103ZG в корпусе LFBGA144: распиновка
STM32F103ZF и STM32F103ZG — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 768 КБ и 1 МБ флеш-памяти и 96 КБ ОЗУ. Корпус LFBGA144 — 144 шарика, из них 112 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M3
- Частота ядра
- до 72 МГц
- Флеш-память
- 768 КБ и 1 МБ
- ОЗУ
- 96 КБ
- Корпус
- LFBGA144, 144 шарика
- Линий ввода-вывода
- 112
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

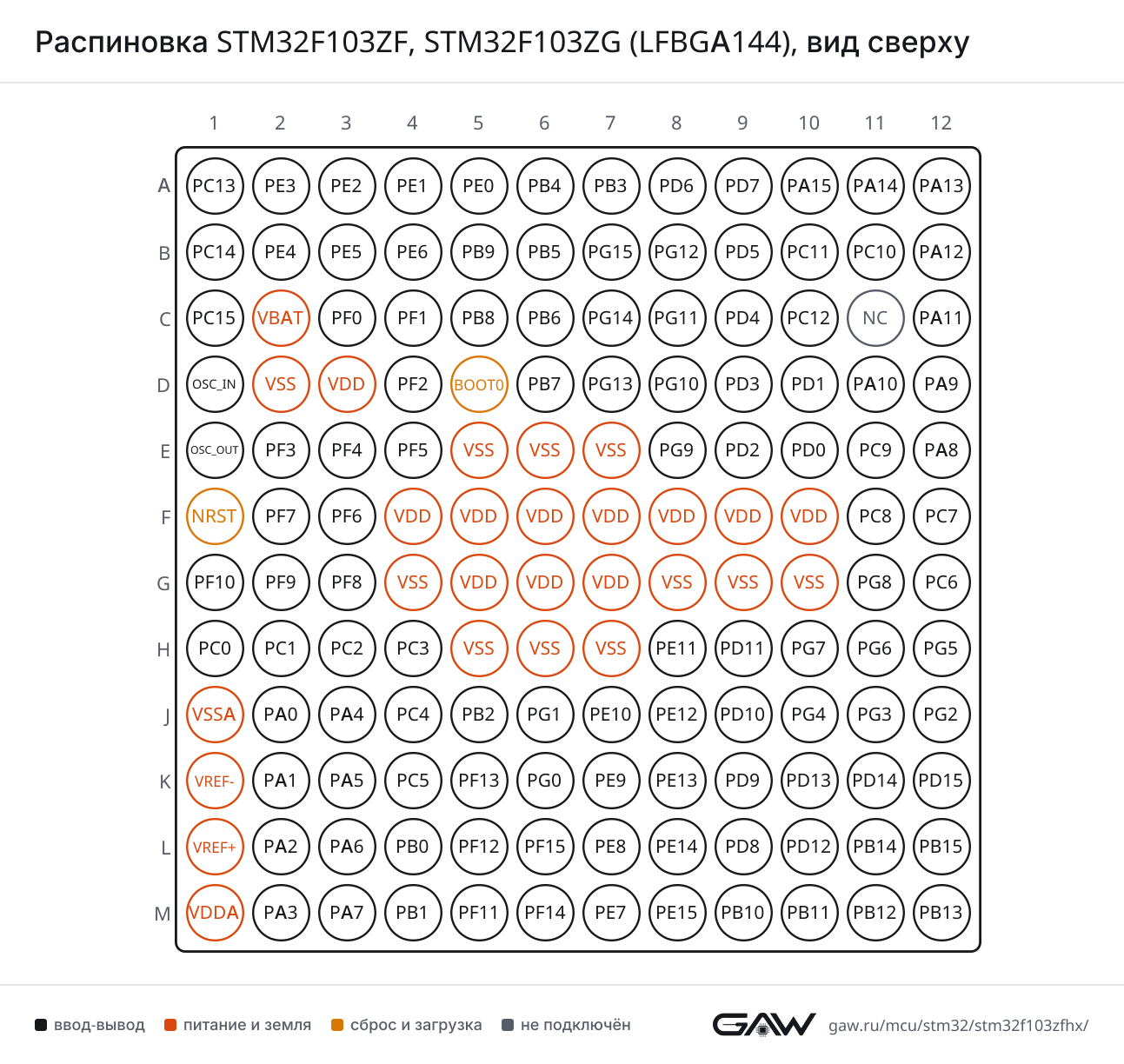

Схема корпуса LFBGA144
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (E12) |
| CTS | PA11 (C12) | |
| RTS | PA12 (B12) | |
| RX | PB7 (D6, ремап), PA10 (D11) | |
| TX | PB6 (C6, ремап), PA9 (D12) | |
| USART2 | CK | PD7 (A9, ремап), PA4 (J3) |
| CTS | PD3 (D9, ремап), PA0-WKUP (J2) | |
| RTS | PD4 (C9, ремап), PA1 (K2) | |
| RX | PD6 (A8, ремап), PA3 (M2) | |
| TX | PD5 (B9, ремап), PA2 (L2) | |
| USART3 | CK | PC12 (C10, ремап), PD10 (J9, ремап), PB12 (M11) |
| CTS | PD11 (H9, ремап), PB13 (M12) | |
| RTS | PD12 (L10, ремап), PB14 (L11) | |
| RX | PC11 (B10, ремап), PD9 (K9, ремап), PB11 (M10) | |
| TX | PC10 (B11, ремап), PD8 (L9, ремап), PB10 (M9) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (B10) |
| TX | PC10 (B11) | |
| UART5 | RX | PD2 (E9) |
| TX | PC12 (C10) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A6, ремап), PA6 (L3) |
| MOSI | PB5 (B6, ремап), PA7 (M3) | |
| NSS | PA15 (A10, ремап), PA4 (J3) | |
| SCK | PB3 (A7, ремап), PA5 (K3) | |
| SPI2 | MISO | PB14 (L11) |
| MOSI | PB15 (L12) | |
| NSS | PB12 (M11) | |
| SCK | PB13 (M12) | |
| SPI3 | MISO | PB4 (A6) |
| MOSI | PB5 (B6) | |
| NSS | PA15 (A10) | |
| SCK | PB3 (A7) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S2 | CK | PB13 (M12) |
| MCK | PC6 (G12) | |
| SD | PB15 (L12) | |
| WS | PB12 (M11) | |
| I2S3 | CK | PB3 (A7) |
| MCK | PC7 (F12) | |
| SD | PB5 (B6) | |
| WS | PA15 (A10) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (C5, ремап), PB6 (C6) |
| SDA | PB9 (B5, ремап), PB7 (D6) | |
| SMBA | PB5 (B6) | |
| I2C2 | SCL | PB10 (M9) |
| SDA | PB11 (M10) | |
| SMBA | PB12 (M11) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PB8 (C5, ремап), PA11 (C12), PD0 (E10, ремап) |
| TX | PB9 (B5, ремап), PA12 (B12), PD1 (D10, ремап) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (C12) |
| DP | PA12 (B12) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (C10) |
| CMD | PD2 (E9) | |
| D0 | PC8 (F11) | |
| D1 | PC9 (E11) | |
| D2 | PC10 (B11) | |
| D3 | PC11 (B10) | |
| D4 | PB8 (C5) | |
| D5 | PB9 (B5) | |
| D6 | PC6 (G12) | |
| D7 | PC7 (F12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10) |
| EXTI15 | PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8) | |
| IN0 | PA0-WKUP (J2) | |
| IN1 | PA1 (K2) | |
| IN2 | PA2 (L2) | |
| IN3 | PA3 (M2) | |
| IN4 | PA4 (J3) | |
| IN5 | PA5 (K3) | |
| IN6 | PA6 (L3) | |
| IN7 | PA7 (M3) | |
| IN8 | PB0 (L4) | |
| IN9 | PB1 (M4) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (H2) | |
| IN12 | PC2 (H3) | |
| IN13 | PC3 (H4) | |
| IN14 | PC4 (J4) | |
| IN15 | PC5 (K4) | |
| ADC2 | EXTI11 | PC11 (B10), PG11 (C8), PA11 (C12), PE11 (H8), PD11 (H9), PF11 (M5), PB11 (M10) |
| EXTI15 | PA15 (A10), PG15 (B7), PC15-OSC32_OUT (C1), PD15 (K12), PF15 (L6), PB15 (L12), PE15 (M8) | |
| IN0 | PA0-WKUP (J2) | |
| IN1 | PA1 (K2) | |
| IN2 | PA2 (L2) | |
| IN3 | PA3 (M2) | |
| IN4 | PA4 (J3) | |
| IN5 | PA5 (K3) | |
| IN6 | PA6 (L3) | |
| IN7 | PA7 (M3) | |
| IN8 | PB0 (L4) | |
| IN9 | PB1 (M4) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (H2) | |
| IN12 | PC2 (H3) | |
| IN13 | PC3 (H4) | |
| IN14 | PC4 (J4) | |
| IN15 | PC5 (K4) | |
| ADC3 | IN0 | PA0-WKUP (J2) |
| IN1 | PA1 (K2) | |
| IN2 | PA2 (L2) | |
| IN3 | PA3 (M2) | |
| IN4 | PF6 (F3) | |
| IN5 | PF7 (F2) | |
| IN6 | PF8 (G3) | |
| IN7 | PF9 (G2) | |
| IN8 | PF10 (G1) | |
| IN10 | PC0 (H1) | |
| IN11 | PC1 (H2) | |
| IN12 | PC2 (H3) | |
| IN13 | PC3 (H4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (B5), PA9 (D12), PG9 (E8), PC9 (E11), PF9 (G2), PE9 (K7), PD9 (K9) |
| OUT1 | PA4 (J3) | |
| OUT2 | PA5 (K3) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (L3, ремап), PE15 (M8, ремап), PB12 (M11) |
| CH1 | PA8 (E12), PE9 (K7, ремап) | |
| CH1N | PE8 (L7, ремап), PA7 (M3, ремап), PB13 (M12) | |
| CH2 | PA9 (D12), PE11 (H8, ремап) | |
| CH2N | PE10 (J7, ремап), PB0 (L4, ремап), PB14 (L11) | |
| CH3 | PA10 (D11), PE13 (K8, ремап) | |
| CH3N | PE12 (J8, ремап), PB15 (L12), PB1 (M4, ремап) | |
| CH4 | PA11 (C12), PE14 (L8, ремап) | |
| ETR | PA12 (B12), PE7 (M7, ремап) | |
| TIM2 | CH1 | PA15 (A10, ремап), PA0-WKUP (J2) |
| CH2 | PB3 (A7, ремап), PA1 (K2) | |
| CH3 | PA2 (L2), PB10 (M9, ремап) | |
| CH4 | PA3 (M2), PB11 (M10, ремап) | |
| ETR | PA15 (A10, ремап), PA0-WKUP (J2) | |
| TIM3 | CH1 | PB4 (A6, ремап), PC6 (G12, ремап), PA6 (L3) |
| CH2 | PB5 (B6, ремап), PC7 (F12, ремап), PA7 (M3) | |
| CH3 | PC8 (F11, ремап), PB0 (L4) | |
| CH4 | PC9 (E11, ремап), PB1 (M4) | |
| ETR | PD2 (E9) | |
| TIM4 | CH1 | PB6 (C6), PD12 (L10, ремап) |
| CH2 | PB7 (D6), PD13 (K10, ремап) | |
| CH3 | PB8 (C5), PD14 (K11, ремап) | |
| CH4 | PB9 (B5), PD15 (K12, ремап) | |
| ETR | PE0 (A5) | |
| TIM5 | CH1 | PA0-WKUP (J2) |
| CH2 | PA1 (K2) | |
| CH3 | PA2 (L2) | |
| CH4 | PA3 (M2) | |
| TIM8 | BKIN | PA6 (L3) |
| CH1 | PC6 (G12) | |
| CH1N | PA7 (M3) | |
| CH2 | PC7 (F12) | |
| CH2N | PB0 (L4) | |
| CH3 | PC8 (F11) | |
| CH3N | PB1 (M4) | |
| CH4 | PC9 (E11) | |
| ETR | PA0-WKUP (J2) | |
| TIM9 | CH1 | PE5 (B3, ремап), PA2 (L2) |
| CH2 | PE6 (B4, ремап), PA3 (M2) | |
| TIM10 | CH1 | PB8 (C5), PF6 (F3, ремап) |
| TIM11 | CH1 | PB9 (B5), PF7 (F2, ремап) |
| TIM12 | CH1 | PB14 (L11) |
| CH2 | PB15 (L12) | |
| TIM13 | CH1 | PF8 (G3, ремап), PA6 (L3) |
| TIM14 | CH1 | PF9 (G2, ремап), PA7 (M3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13-TAMPER-RTC (A1) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A0 | PF0 (C3) |
| A1 | PF1 (C4) | |
| A2 | PF2 (D4) | |
| A3 | PF3 (E2) | |
| A4 | PF4 (E3) | |
| A5 | PF5 (E4) | |
| A6 | PF12 (L5) | |
| A7 | PF13 (K5) | |
| A8 | PF14 (M6) | |
| A9 | PF15 (L6) | |
| A10 | PG0 (K6) | |
| A11 | PG1 (J6) | |
| A12 | PG2 (J12) | |
| A13 | PG3 (J11) | |
| A14 | PG4 (J10) | |
| A15 | PG5 (H12) | |
| A16 | PD11 (H9) | |
| A17 | PD12 (L10) | |
| A18 | PD13 (K10) | |
| A19 | PE3 (A2) | |
| A20 | PE4 (B2) | |
| A21 | PE5 (B3) | |
| A22 | PE6 (B4) | |
| A23 | PE2 (A3) | |
| A24 | PG13 (D7) | |
| A25 | PG14 (C7) | |
| ALE | PD12 (L10) | |
| CD | PF9 (G2) | |
| CLE | PD11 (H9) | |
| CLK | PD3 (D9) | |
| D0 | PD14 (K11) | |
| D1 | PD15 (K12) | |
| D2 | PD0 (E10) | |
| D3 | PD1 (D10) | |
| D4 | PE7 (M7) | |
| D5 | PE8 (L7) | |
| D6 | PE9 (K7) | |
| D7 | PE10 (J7) | |
| D8 | PE11 (H8) | |
| D9 | PE12 (J8) | |
| D10 | PE13 (K8) | |
| D11 | PE14 (L8) | |
| D12 | PE15 (M8) | |
| D13 | PD8 (L9) | |
| D14 | PD9 (K9) | |
| D15 | PD10 (J9) | |
| DA0 | PD14 (K11) | |
| DA1 | PD15 (K12) | |
| DA2 | PD0 (E10) | |
| DA3 | PD1 (D10) | |
| DA4 | PE7 (M7) | |
| DA5 | PE8 (L7) | |
| DA6 | PE9 (K7) | |
| DA7 | PE10 (J7) | |
| DA8 | PE11 (H8) | |
| DA9 | PE12 (J8) | |
| DA10 | PE13 (K8) | |
| DA11 | PE14 (L8) | |
| DA12 | PE15 (M8) | |
| DA13 | PD8 (L9) | |
| DA14 | PD9 (K9) | |
| DA15 | PD10 (J9) | |
| INT2 | PG6 (H11) | |
| INT3 | PG7 (H10) | |
| INTR | PF10 (G1) | |
| NBL0 | PE0 (A5) | |
| NBL1 | PE1 (A4) | |
| NCE2 | PD7 (A9) | |
| NCE3 | PG9 (E8) | |
| NCE4_1 | PG10 (D8) | |
| NCE4_2 | PG11 (C8) | |
| NE1 | PD7 (A9) | |
| NE2 | PG9 (E8) | |
| NE3 | PG10 (D8) | |
| NE4 | PG12 (B8) | |
| NIORD | PF6 (F3) | |
| NIOS16 | PF11 (M5) | |
| NIOWR | PF8 (G3) | |
| NL | PB7 (D6) | |
| NOE | PD4 (C9) | |
| NREG | PF7 (F2) | |
| NWAIT | PD6 (A8) | |
| NWE | PD5 (B9) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A11) |
| JTDI | PA15 (A10) | |
| JTDO-TRACESWO | PB3 (A7) | |
| JTMS-SWDIO | PA13 (A12) | |
| NJTRST | PB4 (A6) | |
| TRACECLK | PE2 (A3) | |
| TRACED0 | PE3 (A2) | |
| TRACED1 | PE4 (B2) | |
| TRACED2 | PE5 (B3) | |
| TRACED3 | PE6 (B4) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (E12) |
| OSC_IN | OSC_IN (D1) | |
| OSC_OUT | OSC_OUT (E1) | |
| OSC32_IN | PC14-OSC32_IN (B1) | |
| OSC32_OUT | PC15-OSC32_OUT (C1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMPER | PC13-TAMPER-RTC (A1) |
| SYS_WKUP | PA0-WKUP (J2) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 144 шарика корпуса LFBGA144 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PC13-TAMPER-RTC | ввод-вывод | RTC_OUT, RTC_TAMPER |
| A2 | PE3 | ввод-вывод | FSMC_A19, SYS_TRACED0 |
| A3 | PE2 | ввод-вывод | FSMC_A23, SYS_TRACECLK |
| A4 | PE1 | ввод-вывод | FSMC_NBL1 |
| A5 | PE0 | ввод-вывод | FSMC_NBL0, TIM4_ETR |
| A6 | PB4 | ввод-вывод | SPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап) |
| A7 | PB3 | ввод-вывод | I2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2 (ремап) |
| A8 | PD6 | ввод-вывод | FSMC_NWAIT, USART2_RX (ремап) |
| A9 | PD7 | ввод-вывод | FSMC_NCE2, FSMC_NE1, USART2_CK (ремап) |
| A10 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап) |
| A11 | PA14 | ввод-вывод | SYS_JTCK-SWCLK |
| A12 | PA13 | ввод-вывод | SYS_JTMS-SWDIO |
| B1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| B2 | PE4 | ввод-вывод | FSMC_A20, SYS_TRACED1 |
| B3 | PE5 | ввод-вывод | FSMC_A21, SYS_TRACED2, TIM9_CH1 (ремап) |
| B4 | PE6 | ввод-вывод | FSMC_A22, SYS_TRACED3, TIM9_CH2 (ремап) |
| B5 | PB9 | ввод-вывод | CAN_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), SDIO_D5, TIM11_CH1, TIM4_CH4 |
| B6 | PB5 | ввод-вывод | I2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап) |
| B7 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15 |
| B8 | PG12 | ввод-вывод | FSMC_NE4 |
| B9 | PD5 | ввод-вывод | FSMC_NWE, USART2_TX (ремап) |
| B10 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, SDIO_D3, UART4_RX, USART3_RX (ремап) |
| B11 | PC10 | ввод-вывод | SDIO_D2, UART4_TX, USART3_TX (ремап) |
| B12 | PA12 | ввод-вывод | CAN_TX, TIM1_ETR, USART1_RTS, USB_DP |
| C1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| C2 | VBAT | питание | — |
| C3 | PF0 | ввод-вывод | FSMC_A0 |
| C4 | PF1 | ввод-вывод | FSMC_A1 |
| C5 | PB8 | ввод-вывод | CAN_RX (ремап), I2C1_SCL (ремап), SDIO_D4, TIM10_CH1, TIM4_CH3 |
| C6 | PB6 | ввод-вывод | I2C1_SCL, TIM4_CH1, USART1_TX (ремап) |
| C7 | PG14 | ввод-вывод | FSMC_A25 |
| C8 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FSMC_NCE4_2 |
| C9 | PD4 | ввод-вывод | FSMC_NOE, USART2_RTS (ремап) |
| C10 | PC12 | ввод-вывод | SDIO_CK, UART5_TX, USART3_CK (ремап) |
| C11 | NC | не подключён | — |
| C12 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM |
| D1 | OSC_IN | служебный | RCC_OSC_IN |
| D2 | VSS | питание | — |
| D3 | VDD | питание | — |
| D4 | PF2 | ввод-вывод | FSMC_A2 |
| D5 | BOOT0 | загрузка | — |
| D6 | PB7 | ввод-вывод | FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX (ремап) |
| D7 | PG13 | ввод-вывод | FSMC_A24 |
| D8 | PG10 | ввод-вывод | FSMC_NCE4_1, FSMC_NE3 |
| D9 | PD3 | ввод-вывод | FSMC_CLK, USART2_CTS (ремап) |
| D10 | PD1 | ввод-вывод | CAN_TX (ремап), FSMC_D3, FSMC_DA3 |
| D11 | PA10 | ввод-вывод | TIM1_CH3, USART1_RX |
| D12 | PA9 | ввод-вывод | DAC_EXTI9, TIM1_CH2, USART1_TX |
| E1 | OSC_OUT | служебный | RCC_OSC_OUT |
| E2 | PF3 | ввод-вывод | FSMC_A3 |
| E3 | PF4 | ввод-вывод | FSMC_A4 |
| E4 | PF5 | ввод-вывод | FSMC_A5 |
| E5 | VSS | питание | — |
| E6 | VSS | питание | — |
| E7 | VSS | питание | — |
| E8 | PG9 | ввод-вывод | DAC_EXTI9, FSMC_NCE3, FSMC_NE2 |
| E9 | PD2 | ввод-вывод | SDIO_CMD, TIM3_ETR, UART5_RX |
| E10 | PD0 | ввод-вывод | CAN_RX (ремап), FSMC_D2, FSMC_DA2 |
| E11 | PC9 | ввод-вывод | DAC_EXTI9, SDIO_D1, TIM3_CH4 (ремап), TIM8_CH4 |
| E12 | PA8 | ввод-вывод | RCC_MCO, TIM1_CH1, USART1_CK |
| F1 | NRST | сброс | — |
| F2 | PF7 | ввод-вывод | ADC3_IN5, FSMC_NREG, TIM11_CH1 (ремап) |
| F3 | PF6 | ввод-вывод | ADC3_IN4, FSMC_NIORD, TIM10_CH1 (ремап) |
| F4 | VDD | питание | — |
| F5 | VDD | питание | — |
| F6 | VDD | питание | — |
| F7 | VDD | питание | — |
| F8 | VDD | питание | — |
| F9 | VDD | питание | — |
| F10 | VDD | питание | — |
| F11 | PC8 | ввод-вывод | SDIO_D0, TIM3_CH3 (ремап), TIM8_CH3 |
| F12 | PC7 | ввод-вывод | I2S3_MCK, SDIO_D7, TIM3_CH2 (ремап), TIM8_CH2 |
| G1 | PF10 | ввод-вывод | ADC3_IN8, FSMC_INTR |
| G2 | PF9 | ввод-вывод | ADC3_IN7, DAC_EXTI9, FSMC_CD, TIM14_CH1 (ремап) |
| G3 | PF8 | ввод-вывод | ADC3_IN6, FSMC_NIOWR, TIM13_CH1 (ремап) |
| G4 | VSS | питание | — |
| G5 | VDD | питание | — |
| G6 | VDD | питание | — |
| G7 | VDD | питание | — |
| G8 | VSS | питание | — |
| G9 | VSS | питание | — |
| G10 | VSS | питание | — |
| G11 | PG8 | ввод-вывод | — |
| G12 | PC6 | ввод-вывод | I2S2_MCK, SDIO_D6, TIM3_CH1 (ремап), TIM8_CH1 |
| H1 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10 |
| H2 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11 |
| H3 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12 |
| H4 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13 |
| H5 | VSS | питание | — |
| H6 | VSS | питание | — |
| H7 | VSS | питание | — |
| H8 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH2 (ремап) |
| H9 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS (ремап) |
| H10 | PG7 | ввод-вывод | FSMC_INT3 |
| H11 | PG6 | ввод-вывод | FSMC_INT2 |
| H12 | PG5 | ввод-вывод | FSMC_A15 |
| J1 | VSSA | питание | — |
| J2 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, USART2_CTS |
| J3 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, SPI1_NSS, USART2_CK |
| J4 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14 |
| J5 | PB2 | ввод-вывод | — |
| J6 | PG1 | ввод-вывод | FSMC_A11 |
| J7 | PE10 | ввод-вывод | FSMC_D7, FSMC_DA7, TIM1_CH2N (ремап) |
| J8 | PE12 | ввод-вывод | FSMC_D9, FSMC_DA9, TIM1_CH3N (ремап) |
| J9 | PD10 | ввод-вывод | FSMC_D15, FSMC_DA15, USART3_CK (ремап) |
| J10 | PG4 | ввод-вывод | FSMC_A14 |
| J11 | PG3 | ввод-вывод | FSMC_A13 |
| J12 | PG2 | ввод-вывод | FSMC_A12 |
| K1 | VREF- | питание | — |
| K2 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS |
| K3 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK |
| K4 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15 |
| K5 | PF13 | ввод-вывод | FSMC_A7 |
| K6 | PG0 | ввод-вывод | FSMC_A10 |
| K7 | PE9 | ввод-вывод | DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH1 (ремап) |
| K8 | PE13 | ввод-вывод | FSMC_D10, FSMC_DA10, TIM1_CH3 (ремап) |
| K9 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX (ремап) |
| K10 | PD13 | ввод-вывод | FSMC_A18, TIM4_CH2 (ремап) |
| K11 | PD14 | ввод-вывод | FSMC_D0, FSMC_DA0, TIM4_CH3 (ремап) |
| K12 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH4 (ремап) |
| L1 | VREF+ | питание | — |
| L2 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX |
| L3 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN (ремап), TIM3_CH1, TIM8_BKIN |
| L4 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3, TIM8_CH2N |
| L5 | PF12 | ввод-вывод | FSMC_A6 |
| L6 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FSMC_A9 |
| L7 | PE8 | ввод-вывод | FSMC_D5, FSMC_DA5, TIM1_CH1N (ремап) |
| L8 | PE14 | ввод-вывод | FSMC_D11, FSMC_DA11, TIM1_CH4 (ремап) |
| L9 | PD8 | ввод-вывод | FSMC_D13, FSMC_DA13, USART3_TX (ремап) |
| L10 | PD12 | ввод-вывод | FSMC_A17, FSMC_ALE, TIM4_CH1 (ремап), USART3_RTS (ремап) |
| L11 | PB14 | ввод-вывод | SPI2_MISO, TIM12_CH1, TIM1_CH2N, USART3_RTS |
| L12 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM12_CH2, TIM1_CH3N |
| M1 | VDDA | питание | — |
| M2 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX |
| M3 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM14_CH1, TIM1_CH1N (ремап), TIM3_CH2, TIM8_CH1N |
| M4 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4, TIM8_CH3N |
| M5 | PF11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FSMC_NIOS16 |
| M6 | PF14 | ввод-вывод | FSMC_A8 |
| M7 | PE7 | ввод-вывод | FSMC_D4, FSMC_DA4, TIM1_ETR (ремап) |
| M8 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN (ремап) |
| M9 | PB10 | ввод-вывод | I2C2_SCL, TIM2_CH3 (ремап), USART3_TX |
| M10 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX |
| M11 | PB12 | ввод-вывод | I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK |
| M12 | PB13 | ввод-вывод | I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | C2 | резервное питание: часы реального времени и резервные регистры |
| VDD | D3, F4, F5, F6, F7, F8, F9, F10, G5, G6, G7 | питание цифровой части и линий ввода-вывода |
| VDDA | M1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | K1 | нижнее опорное напряжение АЦП |
| VREF+ | L1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | D2, E5, E6, E7, G4, G8, G9, G10, H5, H6, H7 | общий провод (земля) |
| VSSA | J1 | общий провод аналоговой части |
| NRST | F1 | сброс, активный уровень — низкий |
| BOOT0 | D5 | выбор источника загрузки при сбросе |
| OSC_IN | D1 | вход генератора с внешним кварцевым резонатором |
| OSC_OUT | E1 | выход генератора с внешним кварцевым резонатором |
| NC | C11 | не подключён |
Исполнения
В базе STM32CubeMX эта группа называется STM32F103Z(F-G)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F103ZF | STM32F103ZFHx | 768 КБ | 96 КБ |
| STM32F103ZG | STM32F103ZGHx | 1 МБ | 96 КБ |
Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LFBGA144, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F103ZC, STM32F103ZD, STM32F103ZE | STM32F103 | 144 из 144 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32F103ZF?
В корпусе LFBGA144 сигнал USART1_TX выведен на PB6 (шарик C6, после ремапа) или PA9 (шарик D12), USART1_RX — на PB7 (шарик D6, после ремапа) или PA10 (шарик D11).
Где у STM32F103ZF выводы SWD для программатора?
SWDIO — PA13 (шарик A12), SWCLK — PA14 (шарик A11). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F103ZF?
I2C1_SCL — PB8 (шарик C5, после ремапа) или PB6 (шарик C6), I2C1_SDA — PB9 (шарик B5, после ремапа) или PB7 (шарик D6).
Сколько выводов ввода-вывода у STM32F103ZF в корпусе LFBGA144?
112 из 144. Ещё 27 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F103ZF и STM32F103ZG?
Объёмом памяти: STM32F103ZF — 768 КБ флеш-памяти и 96 КБ ОЗУ, STM32F103ZG — 1 МБ флеш-памяти и 96 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F103ZF?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
