STM32F105V8 и STM32F105VB в корпусе LFBGA100: распиновка

STM32F105V8 и STM32F105VB — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 64 и 128 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LFBGA100 — 100 шариков, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 72 МГц
Флеш-память
64 и 128 КБ
ОЗУ
64 КБ
Корпус
LFBGA100, 100 шариков
Линий ввода-вывода
80
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

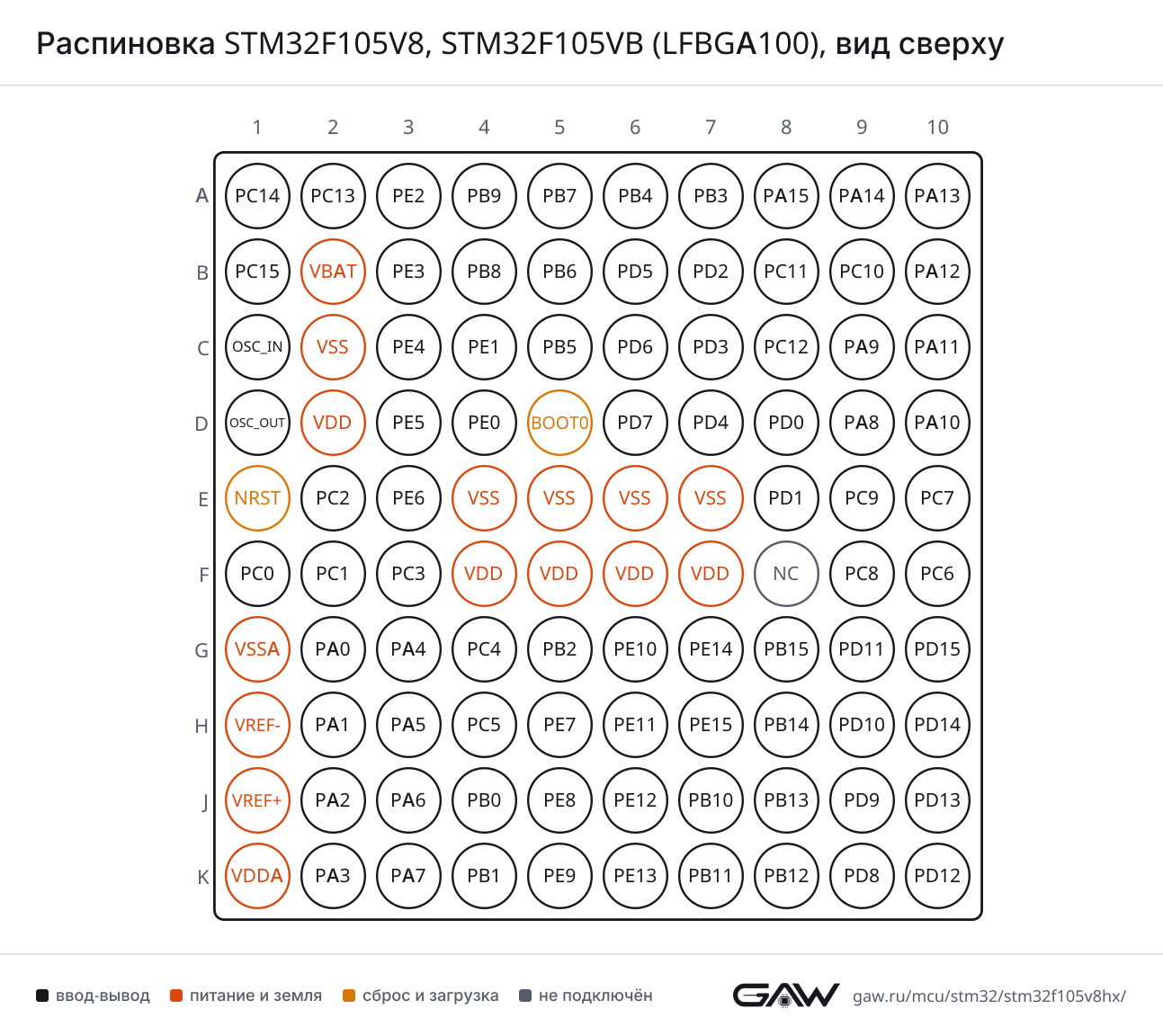

Схема корпуса LFBGA100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F105V8, STM32F105VB в корпусе LFBGA100, вид сверхуABCDEFGHJK12345678910PC14-OSC32_IN — шарик A1: RCC_OSC32_INPC14PC13-TAMPER-RTC — шарик A2: RTC_OUT, RTC_TAMPERPC13PE2 — шарик A3: SYS_TRACECLKPE2PB9 — шарик A4: CAN1_TX, DAC_EXTI9, I2C1_SDA, TIM4_CH4PB9PB7 — шарик A5: I2C1_SDA, TIM4_CH2, USART1_RXPB7PB4 — шарик A6: SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM3_CH1PB4PB3 — шарик A7: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO, SYS_TRACESWO, TIM2_CH2PB3PA15 — шарик A8: ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PA14 — шарик A9: SYS_JTCK-SWCLKPA14PA13 — шарик A10: SYS_JTMS-SWDIOPA13PC15-OSC32_OUT — шарик B1: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VBAT — шарик B2VBATPE3 — шарик B3: SYS_TRACED0PE3PB8 — шарик B4: CAN1_RX, I2C1_SCL, TIM4_CH3PB8PB6 — шарик B5: CAN2_TX, I2C1_SCL, TIM4_CH1, USART1_TXPB6PD5 — шарик B6: USART2_TXPD5PD2 — шарик B7: TIM3_ETR, UART5_RXPD2PC11 — шарик B8: ADC1_EXTI11, ADC2_EXTI11, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B9: I2S3_CK, SPI3_SCK, UART4_TX, USART3_TXPC10PA12 — шарик B10: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DPPA12OSC_IN — шарик C1: RCC_OSC_INOSC_INVSS — шарик C2VSSPE4 — шарик C3: SYS_TRACED1PE4PE1 — шарик C4PE1PB5 — шарик C5: CAN2_RX, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2PB5PD6 — шарик C6: USART2_RXPD6PD3 — шарик C7: USART2_CTSPD3PC12 — шарик C8: I2S3_SD, SPI3_MOSI, UART5_TX, USART3_CKPC12PA9 — шарик C9: DAC_EXTI9, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA11 — шарик C10: ADC1_EXTI11, ADC2_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11OSC_OUT — шарик D1: RCC_OSC_OUTOSCOUTVDD — шарик D2VDDPE5 — шарик D3: SYS_TRACED2PE5PE0 — шарик D4: TIM4_ETRPE0BOOT0 — шарик D5BOOT0PD7 — шарик D6: USART2_CKPD7PD4 — шарик D7: USART2_RTSPD4PD0 — шарик D8: CAN1_RXPD0PA8 — шарик D9: RCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA10 — шарик D10: TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10NRST — шарик E1NRSTPC2 — шарик E2: ADC1_IN12, ADC2_IN12PC2PE6 — шарик E3: SYS_TRACED3PE6VSS — шарик E4VSSVSS — шарик E5VSSVSS — шарик E6VSSVSS — шарик E7VSSPD1 — шарик E8: CAN1_TXPD1PC9 — шарик E9: DAC_EXTI9, TIM3_CH4PC9PC7 — шарик E10: I2S3_MCK, TIM3_CH2PC7PC0 — шарик F1: ADC1_IN10, ADC2_IN10PC0PC1 — шарик F2: ADC1_IN11, ADC2_IN11PC1PC3 — шарик F3: ADC1_IN13, ADC2_IN13PC3VDD — шарик F4VDDVDD — шарик F5VDDVDD — шарик F6VDDVDD — шарик F7VDDNC — шарик F8NCPC8 — шарик F9: TIM3_CH3PC8PC6 — шарик F10: I2S2_MCK, TIM3_CH1PC6VSSA — шарик G1VSSAPA0-WKUP — шарик G2: ADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTSPA0PA4 — шарик G3: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CKPA4PC4 — шарик G4: ADC1_IN14, ADC2_IN14PC4PB2 — шарик G5PB2PE10 — шарик G6: TIM1_CH2NPE10PE14 — шарик G7: TIM1_CH4PE14PB15 — шарик G8: ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3NPB15PD11 — шарик G9: ADC1_EXTI11, ADC2_EXTI11, USART3_CTSPD11PD15 — шарик G10: ADC1_EXTI15, ADC2_EXTI15, TIM4_CH4PD15VREF- — шарик H1VREF-PA1 — шарик H2: ADC1_IN1, ADC2_IN1, TIM2_CH2, TIM5_CH2, USART2_RTSPA1PA5 — шарик H3: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCKPA5PC5 — шарик H4: ADC1_IN15, ADC2_IN15PC5PE7 — шарик H5: TIM1_ETRPE7PE11 — шарик H6: ADC1_EXTI11, ADC2_EXTI11, TIM1_CH2PE11PE15 — шарик H7: ADC1_EXTI15, ADC2_EXTI15, TIM1_BKINPE15PB14 — шарик H8: SPI2_MISO, TIM1_CH2N, USART3_RTSPB14PD10 — шарик H9: USART3_CKPD10PD14 — шарик H10: TIM4_CH3PD14VREF+ — шарик J1VREF+PA2 — шарик J2: ADC1_IN2, ADC2_IN2, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA6 — шарик J3: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN, TIM3_CH1PA6PB0 — шарик J4: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3PB0PE8 — шарик J5: TIM1_CH1NPE8PE12 — шарик J6: TIM1_CH3NPE12PB10 — шарик J7: I2C2_SCL, TIM2_CH3, USART3_TXPB10PB13 — шарик J8: CAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTSPB13PD9 — шарик J9: DAC_EXTI9, USART3_RXPD9PD13 — шарик J10: TIM4_CH2PD13VDDA — шарик K1VDDAPA3 — шарик K2: ADC1_IN3, ADC2_IN3, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA7 — шарик K3: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N, TIM3_CH2PA7PB1 — шарик K4: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4PB1PE9 — шарик K5: DAC_EXTI9, TIM1_CH1PE9PE13 — шарик K6: TIM1_CH3PE13PB11 — шарик K7: ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RXPB11PB12 — шарик K8: CAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CKPB12PD8 — шарик K9: USART3_TXPD8PD12 — шарик K10: TIM4_CH1, USART3_RTSPD12LFBGA100, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D9)
CTSPA11 (C10)
RTSPA12 (B10)
RXPB7 (A5, ремап), PA10 (D10)
TXPB6 (B5, ремап), PA9 (C9)
USART2CKPD7 (D6, ремап), PA4 (G3)
CTSPD3 (C7, ремап), PA0-WKUP (G2)
RTSPD4 (D7, ремап), PA1 (H2)
RXPD6 (C6, ремап), PA3 (K2)
TXPD5 (B6, ремап), PA2 (J2)
USART3CKPC12 (C8, ремап), PD10 (H9, ремап), PB12 (K8)
CTSPD11 (G9, ремап), PB13 (J8)
RTSPB14 (H8), PD12 (K10, ремап)
RXPC11 (B8, ремап), PD9 (J9, ремап), PB11 (K7)
TXPC10 (B9, ремап), PB10 (J7), PD8 (K9, ремап)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B8)
TXPC10 (B9)
UART5RXPD2 (B7)
TXPC12 (C8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A6, ремап), PA6 (J3)
MOSIPB5 (C5, ремап), PA7 (K3)
NSSPA15 (A8, ремап), PA4 (G3)
SCKPB3 (A7, ремап), PA5 (H3)
SPI2MISOPB14 (H8)
MOSIPB15 (G8)
NSSPB12 (K8)
SCKPB13 (J8)
SPI3MISOPB4 (A6), PC11 (B8, ремап)
MOSIPB5 (C5), PC12 (C8, ремап)
NSSPA15 (A8), PA4 (G3, ремап)
SCKPB3 (A7), PC10 (B9, ремап)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S2CKPB13 (J8)
MCKPC6 (F10)
SDPB15 (G8)
WSPB12 (K8)
I2S3CKPB3 (A7), PC10 (B9, ремап)
MCKPC7 (E10)
SDPB5 (C5), PC12 (C8, ремап)
WSPA15 (A8), PA4 (G3, ремап)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B4, ремап), PB6 (B5)
SDAPB9 (A4, ремап), PB7 (A5)
SMBAPB5 (C5)
I2C2SCLPB10 (J7)
SDAPB11 (K7)
SMBAPB12 (K8)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (B4, ремап), PA11 (C10), PD0 (D8, ремап)
TXPB9 (A4, ремап), PA12 (B10), PD1 (E8, ремап)
CAN2RXPB5 (C5, ремап), PB12 (K8)
TXPB6 (B5, ремап), PB13 (J8)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C10)
DPPA12 (B10)
IDPA10 (D10)
SOFPA8 (D9)
VBUSPA9 (C9)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
EXTI15PA15 (A8), PC15-OSC32_OUT (B1), PB15 (G8), PD15 (G10), PE15 (H7)
IN0PA0-WKUP (G2)
IN1PA1 (H2)
IN2PA2 (J2)
IN3PA3 (K2)
IN4PA4 (G3)
IN5PA5 (H3)
IN6PA6 (J3)
IN7PA7 (K3)
IN8PB0 (J4)
IN9PB1 (K4)
IN10PC0 (F1)
IN11PC1 (F2)
IN12PC2 (E2)
IN13PC3 (F3)
IN14PC4 (G4)
IN15PC5 (H4)
ADC2EXTI11PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7)
EXTI15PA15 (A8), PC15-OSC32_OUT (B1), PB15 (G8), PD15 (G10), PE15 (H7)
IN0PA0-WKUP (G2)
IN1PA1 (H2)
IN2PA2 (J2)
IN3PA3 (K2)
IN4PA4 (G3)
IN5PA5 (H3)
IN6PA6 (J3)
IN7PA7 (K3)
IN8PB0 (J4)
IN9PB1 (K4)
IN10PC0 (F1)
IN11PC1 (F2)
IN12PC2 (E2)
IN13PC3 (F3)
IN14PC4 (G4)
IN15PC5 (H4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A4), PA9 (C9), PC9 (E9), PD9 (J9), PE9 (K5)
OUT1PA4 (G3)
OUT2PA5 (H3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPE15 (H7, ремап), PA6 (J3, ремап), PB12 (K8)
CH1PA8 (D9), PE9 (K5, ремап)
CH1NPE8 (J5, ремап), PB13 (J8), PA7 (K3, ремап)
CH2PA9 (C9), PE11 (H6, ремап)
CH2NPE10 (G6, ремап), PB14 (H8), PB0 (J4, ремап)
CH3PA10 (D10), PE13 (K6, ремап)
CH3NPB15 (G8), PE12 (J6, ремап), PB1 (K4, ремап)
CH4PA11 (C10), PE14 (G7, ремап)
ETRPA12 (B10), PE7 (H5, ремап)
TIM2CH1PA15 (A8, ремап), PA0-WKUP (G2)
CH2PB3 (A7, ремап), PA1 (H2)
CH3PA2 (J2), PB10 (J7, ремап)
CH4PA3 (K2), PB11 (K7, ремап)
ETRPA15 (A8, ремап), PA0-WKUP (G2)
TIM3CH1PB4 (A6, ремап), PC6 (F10, ремап), PA6 (J3)
CH2PB5 (C5, ремап), PC7 (E10, ремап), PA7 (K3)
CH3PC8 (F9, ремап), PB0 (J4)
CH4PC9 (E9, ремап), PB1 (K4)
ETRPD2 (B7)
TIM4CH1PB6 (B5), PD12 (K10, ремап)
CH2PB7 (A5), PD13 (J10, ремап)
CH3PB8 (B4), PD14 (H10, ремап)
CH4PB9 (A4), PD15 (G10, ремап)
ETRPE0 (D4)
TIM5CH1PA0-WKUP (G2)
CH2PA1 (H2)
CH3PA2 (J2)
CH4PA3 (K2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13-TAMPER-RTC (A2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A9)
JTDIPA15 (A8)
JTDOPB3 (A7)
JTMS-SWDIOPA13 (A10)
NJTRSTPB4 (A6)
TRACECLKPE2 (A3)
TRACED0PE3 (B3)
TRACED1PE4 (C3)
TRACED2PE5 (D3)
TRACED3PE6 (E3)
TRACESWOPB3 (A7)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D9)
OSC_INOSC_IN (C1)
OSC_OUTOSC_OUT (D1)
OSC32_INPC14-OSC32_IN (A1)
OSC32_OUTPC15-OSC32_OUT (B1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMPERPC13-TAMPER-RTC (A2)
SYS_WKUPPA0-WKUP (G2)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 100 шариков корпуса LFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PC14-OSC32_INввод-выводRCC_OSC32_IN
A2PC13-TAMPER-RTCввод-выводRTC_OUT, RTC_TAMPER
A3PE2ввод-выводSYS_TRACECLK
A4PB9ввод-выводCAN1_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), TIM4_CH4
A5PB7ввод-выводI2C1_SDA, TIM4_CH2, USART1_RX (ремап)
A6PB4ввод-выводSPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап)
A7PB3ввод-выводI2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO, SYS_TRACESWO, TIM2_CH2 (ремап)
A8PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
A9PA14ввод-выводSYS_JTCK-SWCLK
A10PA13ввод-выводSYS_JTMS-SWDIO
B1PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
B2VBATпитание—
B3PE3ввод-выводSYS_TRACED0
B4PB8ввод-выводCAN1_RX (ремап), I2C1_SCL (ремап), TIM4_CH3
B5PB6ввод-выводCAN2_TX (ремап), I2C1_SCL, TIM4_CH1, USART1_TX (ремап)
B6PD5ввод-выводUSART2_TX (ремап)
B7PD2ввод-выводTIM3_ETR, UART5_RX
B8PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, SPI3_MISO (ремап), UART4_RX, USART3_RX (ремап)
B9PC10ввод-выводI2S3_CK (ремап), SPI3_SCK (ремап), UART4_TX, USART3_TX (ремап)
B10PA12ввод-выводCAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP
C1OSC_INслужебныйRCC_OSC_IN
C2VSSпитание—
C3PE4ввод-выводSYS_TRACED1
C4PE1ввод-вывод—
C5PB5ввод-выводCAN2_RX (ремап), I2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап)
C6PD6ввод-выводUSART2_RX (ремап)
C7PD3ввод-выводUSART2_CTS (ремап)
C8PC12ввод-выводI2S3_SD (ремап), SPI3_MOSI (ремап), UART5_TX, USART3_CK (ремап)
C9PA9ввод-выводDAC_EXTI9, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS
C10PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM
D1OSC_OUTслужебныйRCC_OSC_OUT
D2VDDпитание—
D3PE5ввод-выводSYS_TRACED2
D4PE0ввод-выводTIM4_ETR
D5BOOT0загрузка—
D6PD7ввод-выводUSART2_CK (ремап)
D7PD4ввод-выводUSART2_RTS (ремап)
D8PD0ввод-выводCAN1_RX (ремап)
D9PA8ввод-выводRCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF
D10PA10ввод-выводTIM1_CH3, USART1_RX, USB_OTG_FS_ID
E1NRSTсброс—
E2PC2ввод-выводADC1_IN12, ADC2_IN12
E3PE6ввод-выводSYS_TRACED3
E4VSSпитание—
E5VSSпитание—
E6VSSпитание—
E7VSSпитание—
E8PD1ввод-выводCAN1_TX (ремап)
E9PC9ввод-выводDAC_EXTI9, TIM3_CH4 (ремап)
E10PC7ввод-выводI2S3_MCK, TIM3_CH2 (ремап)
F1PC0ввод-выводADC1_IN10, ADC2_IN10
F2PC1ввод-выводADC1_IN11, ADC2_IN11
F3PC3ввод-выводADC1_IN13, ADC2_IN13
F4VDDпитание—
F5VDDпитание—
F6VDDпитание—
F7VDDпитание—
F8NCне подключён—
F9PC8ввод-выводTIM3_CH3 (ремап)
F10PC6ввод-выводI2S2_MCK, TIM3_CH1 (ремап)
G1VSSAпитание—
G2PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS
G3PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS (ремап), SPI1_NSS, SPI3_NSS (ремап), USART2_CK
G4PC4ввод-выводADC1_IN14, ADC2_IN14
G5PB2ввод-вывод—
G6PE10ввод-выводTIM1_CH2N (ремап)
G7PE14ввод-выводTIM1_CH4 (ремап)
G8PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N
G9PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, USART3_CTS (ремап)
G10PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, TIM4_CH4 (ремап)
H1VREF-питание—
H2PA1ввод-выводADC1_IN1, ADC2_IN1, TIM2_CH2, TIM5_CH2, USART2_RTS
H3PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK
H4PC5ввод-выводADC1_IN15, ADC2_IN15
H5PE7ввод-выводTIM1_ETR (ремап)
H6PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, TIM1_CH2 (ремап)
H7PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, TIM1_BKIN (ремап)
H8PB14ввод-выводSPI2_MISO, TIM1_CH2N, USART3_RTS
H9PD10ввод-выводUSART3_CK (ремап)
H10PD14ввод-выводTIM4_CH3 (ремап)
J1VREF+питание—
J2PA2ввод-выводADC1_IN2, ADC2_IN2, TIM2_CH3, TIM5_CH3, USART2_TX
J3PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1
J4PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3
J5PE8ввод-выводTIM1_CH1N (ремап)
J6PE12ввод-выводTIM1_CH3N (ремап)
J7PB10ввод-выводI2C2_SCL, TIM2_CH3 (ремап), USART3_TX
J8PB13ввод-выводCAN2_TX, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS
J9PD9ввод-выводDAC_EXTI9, USART3_RX (ремап)
J10PD13ввод-выводTIM4_CH2 (ремап)
K1VDDAпитание—
K2PA3ввод-выводADC1_IN3, ADC2_IN3, TIM2_CH4, TIM5_CH4, USART2_RX
K3PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2
K4PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4
K5PE9ввод-выводDAC_EXTI9, TIM1_CH1 (ремап)
K6PE13ввод-выводTIM1_CH3 (ремап)
K7PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2C2_SDA, TIM2_CH4 (ремап), USART3_RX
K8PB12ввод-выводCAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK
K9PD8ввод-выводUSART3_TX (ремап)
K10PD12ввод-выводTIM4_CH1 (ремап), USART3_RTS (ремап)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB2резервное питание: часы реального времени и резервные регистры
VDDD2, F4, F5, F6, F7питание цифровой части и линий ввода-вывода
VDDAK1питание аналоговой части: АЦП, ЦАП, генераторы
VREF-H1нижнее опорное напряжение АЦП
VREF+J1верхнее опорное напряжение АЦП и ЦАП
VSSC2, E4, E5, E6, E7общий провод (земля)
VSSAG1общий провод аналоговой части
NRSTE1сброс, активный уровень — низкий
BOOT0D5выбор источника загрузки при сбросе
OSC_INC1вход генератора с внешним кварцевым резонатором
OSC_OUTD1выход генератора с внешним кварцевым резонатором
NCF8не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F105V(8-B)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F105V8STM32F105V8Hx64 КБ64 КБ
STM32F105VBSTM32F105VBHx128 КБ64 КБ

Линейка STM32F105/107, семейство STM32F1, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F107VCSTM32F105/107100 из 100выводы совпадают полностью
STM32F103V8, STM32F103VBSTM32F103100 из 100выводы совпадают полностью
STM32F103VC, STM32F103VD, STM32F103VESTM32F103100 из 100выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F105V8?

В корпусе LFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, после ремапа) или PA9 (шарик C9), USART1_RX — на PB7 (шарик A5, после ремапа) или PA10 (шарик D10).

Где у STM32F105V8 выводы SWD для программатора?

SWDIO — PA13 (шарик A10), SWCLK — PA14 (шарик A9). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F105V8?

I2C1_SCL — PB8 (шарик B4, после ремапа) или PB6 (шарик B5), I2C1_SDA — PB9 (шарик A4, после ремапа) или PB7 (шарик A5).

Сколько выводов ввода-вывода у STM32F105V8 в корпусе LFBGA100?

80 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F105V8 и STM32F105VB?

Объёмом памяти: STM32F105V8 — 64 КБ флеш-памяти и 64 КБ ОЗУ, STM32F105VB — 128 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F105V8?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
