STM32F107VC в корпусе LFBGA100: распиновка
STM32F107VC — микроконтроллер STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 256 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LFBGA100 — 100 шариков, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M3
- Частота ядра
- до 72 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 64 КБ
- Корпус
- LFBGA100, 100 шариков
- Линий ввода-вывода
- 80
- Напряжение питания
- 2…3,6 В
- Рабочая температура
- −40…+105 °C, зависит от исполнения

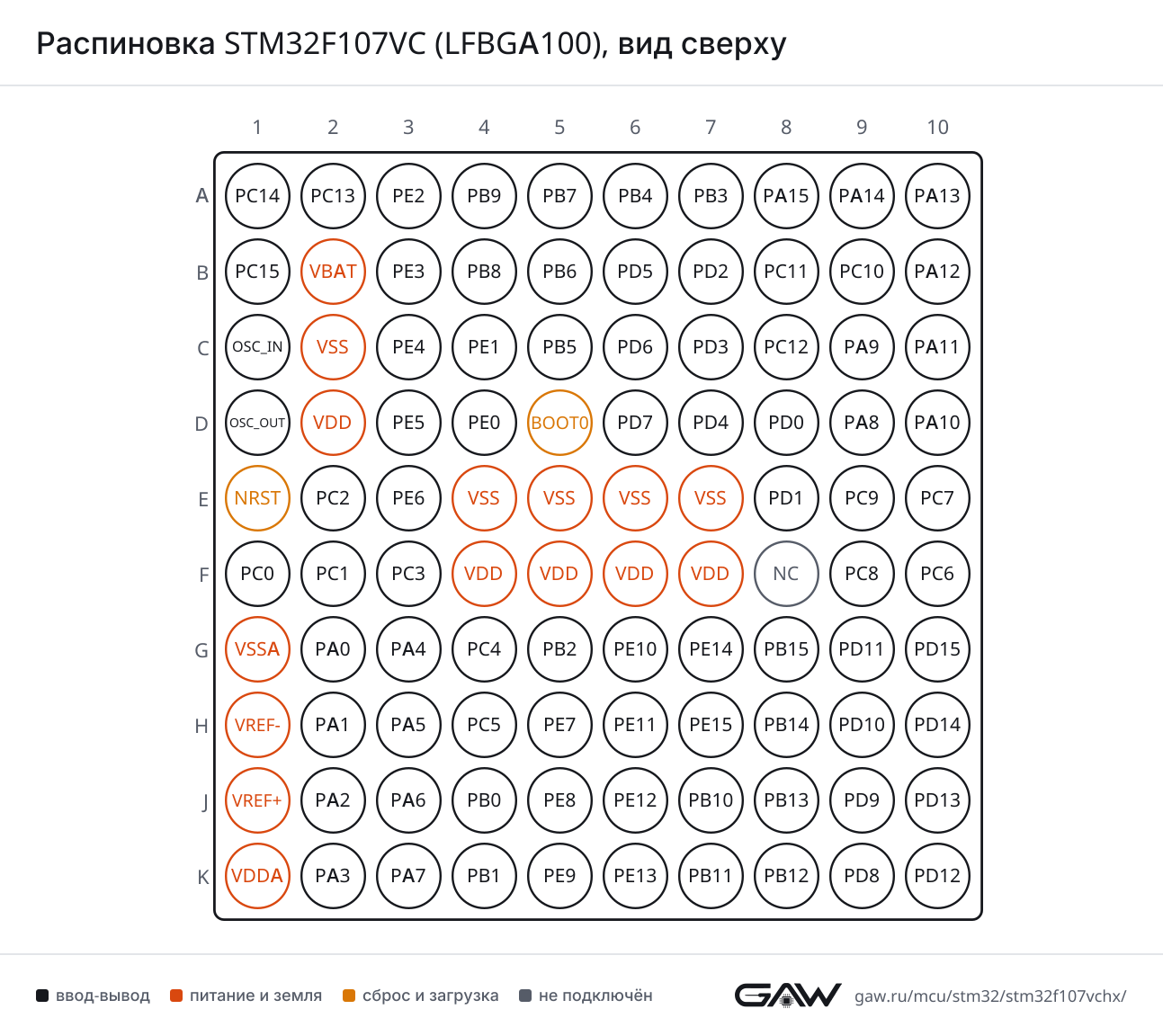

Схема корпуса LFBGA100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D9) |
| CTS | PA11 (C10) | |
| RTS | PA12 (B10) | |
| RX | PB7 (A5, ремап), PA10 (D10) | |
| TX | PB6 (B5, ремап), PA9 (C9) | |
| USART2 | CK | PD7 (D6, ремап), PA4 (G3) |
| CTS | PD3 (C7, ремап), PA0-WKUP (G2) | |
| RTS | PD4 (D7, ремап), PA1 (H2) | |
| RX | PD6 (C6, ремап), PA3 (K2) | |
| TX | PD5 (B6, ремап), PA2 (J2) | |
| USART3 | CK | PC12 (C8, ремап), PD10 (H9, ремап), PB12 (K8) |
| CTS | PD11 (G9, ремап), PB13 (J8) | |
| RTS | PB14 (H8), PD12 (K10, ремап) | |
| RX | PC11 (B8, ремап), PD9 (J9, ремап), PB11 (K7) | |
| TX | PC10 (B9, ремап), PB10 (J7), PD8 (K9, ремап) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (B8) |
| TX | PC10 (B9) | |
| UART5 | RX | PD2 (B7) |
| TX | PC12 (C8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A6, ремап), PA6 (J3) |
| MOSI | PB5 (C5, ремап), PA7 (K3) | |
| NSS | PA15 (A8, ремап), PA4 (G3) | |
| SCK | PB3 (A7, ремап), PA5 (H3) | |
| SPI2 | MISO | PB14 (H8) |
| MOSI | PB15 (G8) | |
| NSS | PB12 (K8) | |
| SCK | PB13 (J8) | |
| SPI3 | MISO | PB4 (A6), PC11 (B8, ремап) |
| MOSI | PB5 (C5), PC12 (C8, ремап) | |
| NSS | PA15 (A8), PA4 (G3, ремап) | |
| SCK | PB3 (A7), PC10 (B9, ремап) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S2 | CK | PB13 (J8) |
| MCK | PC6 (F10) | |
| SD | PB15 (G8) | |
| WS | PB12 (K8) | |
| I2S3 | CK | PB3 (A7), PC10 (B9, ремап) |
| MCK | PC7 (E10) | |
| SD | PB5 (C5), PC12 (C8, ремап) | |
| WS | PA15 (A8), PA4 (G3, ремап) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (B4, ремап), PB6 (B5) |
| SDA | PB9 (A4, ремап), PB7 (A5) | |
| SMBA | PB5 (C5) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PB8 (B4, ремап), PA11 (C10), PD0 (D8, ремап) |
| TX | PB9 (A4, ремап), PA12 (B10), PD1 (E8, ремап) | |
| CAN2 | RX | PB5 (C5, ремап), PB12 (K8) |
| TX | PB6 (B5, ремап), PB13 (J8) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C10) |
| DP | PA12 (B10) | |
| ID | PA10 (D10) | |
| SOF | PA8 (D9) | |
| VBUS | PA9 (C9) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PA3 (K2) |
| CRS | PA0-WKUP (G2) | |
| CRS_DV | PA7 (K3), PD8 (K9, ремап) | |
| MDC | PC1 (F2) | |
| MDIO | PA2 (J2) | |
| PPS_OUT | PB5 (C5) | |
| REF_CLK | PA1 (H2) | |
| RX_CLK | PA1 (H2) | |
| RX_DV | PA7 (K3), PD8 (K9, ремап) | |
| RX_ER | PB10 (J7) | |
| RXD0 | PC4 (G4), PD9 (J9, ремап) | |
| RXD1 | PC5 (H4), PD10 (H9, ремап) | |
| RXD2 | PD11 (G9, ремап), PB0 (J4) | |
| RXD3 | PB1 (K4), PD12 (K10, ремап) | |
| TX_CLK | PC3 (F3) | |
| TX_EN | PB11 (K7) | |
| TXD0 | PB12 (K8) | |
| TXD1 | PB13 (J8) | |
| TXD2 | PC2 (E2) | |
| TXD3 | PB8 (B4) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7) |
| EXTI15 | PA15 (A8), PC15-OSC32_OUT (B1), PB15 (G8), PD15 (G10), PE15 (H7) | |
| IN0 | PA0-WKUP (G2) | |
| IN1 | PA1 (H2) | |
| IN2 | PA2 (J2) | |
| IN3 | PA3 (K2) | |
| IN4 | PA4 (G3) | |
| IN5 | PA5 (H3) | |
| IN6 | PA6 (J3) | |
| IN7 | PA7 (K3) | |
| IN8 | PB0 (J4) | |
| IN9 | PB1 (K4) | |
| IN10 | PC0 (F1) | |
| IN11 | PC1 (F2) | |
| IN12 | PC2 (E2) | |
| IN13 | PC3 (F3) | |
| IN14 | PC4 (G4) | |
| IN15 | PC5 (H4) | |
| ADC2 | EXTI11 | PC11 (B8), PA11 (C10), PD11 (G9), PE11 (H6), PB11 (K7) |
| EXTI15 | PA15 (A8), PC15-OSC32_OUT (B1), PB15 (G8), PD15 (G10), PE15 (H7) | |
| IN0 | PA0-WKUP (G2) | |
| IN1 | PA1 (H2) | |
| IN2 | PA2 (J2) | |
| IN3 | PA3 (K2) | |
| IN4 | PA4 (G3) | |
| IN5 | PA5 (H3) | |
| IN6 | PA6 (J3) | |
| IN7 | PA7 (K3) | |
| IN8 | PB0 (J4) | |
| IN9 | PB1 (K4) | |
| IN10 | PC0 (F1) | |
| IN11 | PC1 (F2) | |
| IN12 | PC2 (E2) | |
| IN13 | PC3 (F3) | |
| IN14 | PC4 (G4) | |
| IN15 | PC5 (H4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (A4), PA9 (C9), PC9 (E9), PD9 (J9), PE9 (K5) |
| OUT1 | PA4 (G3) | |
| OUT2 | PA5 (H3) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (H7, ремап), PA6 (J3, ремап), PB12 (K8) |
| CH1 | PA8 (D9), PE9 (K5, ремап) | |
| CH1N | PE8 (J5, ремап), PB13 (J8), PA7 (K3, ремап) | |
| CH2 | PA9 (C9), PE11 (H6, ремап) | |
| CH2N | PE10 (G6, ремап), PB14 (H8), PB0 (J4, ремап) | |
| CH3 | PA10 (D10), PE13 (K6, ремап) | |
| CH3N | PB15 (G8), PE12 (J6, ремап), PB1 (K4, ремап) | |
| CH4 | PA11 (C10), PE14 (G7, ремап) | |
| ETR | PA12 (B10), PE7 (H5, ремап) | |
| TIM2 | CH1 | PA15 (A8, ремап), PA0-WKUP (G2) |
| CH2 | PB3 (A7, ремап), PA1 (H2) | |
| CH3 | PA2 (J2), PB10 (J7, ремап) | |
| CH4 | PA3 (K2), PB11 (K7, ремап) | |
| ETR | PA15 (A8, ремап), PA0-WKUP (G2) | |
| TIM3 | CH1 | PB4 (A6, ремап), PC6 (F10, ремап), PA6 (J3) |
| CH2 | PB5 (C5, ремап), PC7 (E10, ремап), PA7 (K3) | |
| CH3 | PC8 (F9, ремап), PB0 (J4) | |
| CH4 | PC9 (E9, ремап), PB1 (K4) | |
| ETR | PD2 (B7) | |
| TIM4 | CH1 | PB6 (B5), PD12 (K10, ремап) |
| CH2 | PB7 (A5), PD13 (J10, ремап) | |
| CH3 | PB8 (B4), PD14 (H10, ремап) | |
| CH4 | PB9 (A4), PD15 (G10, ремап) | |
| ETR | PE0 (D4) | |
| TIM5 | CH1 | PA0-WKUP (G2) |
| CH2 | PA1 (H2) | |
| CH3 | PA2 (J2) | |
| CH4 | PA3 (K2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT | PC13-TAMPER-RTC (A2) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A9) |
| JTDI | PA15 (A8) | |
| JTDO | PB3 (A7) | |
| JTMS-SWDIO | PA13 (A10) | |
| NJTRST | PB4 (A6) | |
| TRACECLK | PE2 (A3) | |
| TRACED0 | PE3 (B3) | |
| TRACED1 | PE4 (C3) | |
| TRACED2 | PE5 (D3) | |
| TRACED3 | PE6 (E3) | |
| TRACESWO | PB3 (A7) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (D9) |
| OSC_IN | OSC_IN (C1) | |
| OSC_OUT | OSC_OUT (D1) | |
| OSC32_IN | PC14-OSC32_IN (A1) | |
| OSC32_OUT | PC15-OSC32_OUT (B1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMPER | PC13-TAMPER-RTC (A2) |
| SYS_WKUP | PA0-WKUP (G2) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 100 шариков корпуса LFBGA100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| A2 | PC13-TAMPER-RTC | ввод-вывод | RTC_OUT, RTC_TAMPER |
| A3 | PE2 | ввод-вывод | SYS_TRACECLK |
| A4 | PB9 | ввод-вывод | CAN1_TX (ремап), DAC_EXTI9, I2C1_SDA (ремап), TIM4_CH4 |
| A5 | PB7 | ввод-вывод | I2C1_SDA, TIM4_CH2, USART1_RX (ремап) |
| A6 | PB4 | ввод-вывод | SPI1_MISO (ремап), SPI3_MISO, SYS_NJTRST, TIM3_CH1 (ремап) |
| A7 | PB3 | ввод-вывод | I2S3_CK, SPI1_SCK (ремап), SPI3_SCK, SYS_JTDO, SYS_TRACESWO, TIM2_CH2 (ремап) |
| A8 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2S3_WS, SPI1_NSS (ремап), SPI3_NSS, SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап) |
| A9 | PA14 | ввод-вывод | SYS_JTCK-SWCLK |
| A10 | PA13 | ввод-вывод | SYS_JTMS-SWDIO |
| B1 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| B2 | VBAT | питание | — |
| B3 | PE3 | ввод-вывод | SYS_TRACED0 |
| B4 | PB8 | ввод-вывод | CAN1_RX (ремап), ETH_TXD3, I2C1_SCL (ремап), TIM4_CH3 |
| B5 | PB6 | ввод-вывод | CAN2_TX (ремап), I2C1_SCL, TIM4_CH1, USART1_TX (ремап) |
| B6 | PD5 | ввод-вывод | USART2_TX (ремап) |
| B7 | PD2 | ввод-вывод | TIM3_ETR, UART5_RX |
| B8 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, SPI3_MISO (ремап), UART4_RX, USART3_RX (ремап) |
| B9 | PC10 | ввод-вывод | I2S3_CK (ремап), SPI3_SCK (ремап), UART4_TX, USART3_TX (ремап) |
| B10 | PA12 | ввод-вывод | CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP |
| C1 | OSC_IN | служебный | RCC_OSC_IN |
| C2 | VSS | питание | — |
| C3 | PE4 | ввод-вывод | SYS_TRACED1 |
| C4 | PE1 | ввод-вывод | — |
| C5 | PB5 | ввод-вывод | CAN2_RX (ремап), ETH_PPS_OUT, I2C1_SMBA, I2S3_SD, SPI1_MOSI (ремап), SPI3_MOSI, TIM3_CH2 (ремап) |
| C6 | PD6 | ввод-вывод | USART2_RX (ремап) |
| C7 | PD3 | ввод-вывод | USART2_CTS (ремап) |
| C8 | PC12 | ввод-вывод | I2S3_SD (ремап), SPI3_MOSI (ремап), UART5_TX, USART3_CK (ремап) |
| C9 | PA9 | ввод-вывод | DAC_EXTI9, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS |
| C10 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM |
| D1 | OSC_OUT | служебный | RCC_OSC_OUT |
| D2 | VDD | питание | — |
| D3 | PE5 | ввод-вывод | SYS_TRACED2 |
| D4 | PE0 | ввод-вывод | TIM4_ETR |
| D5 | BOOT0 | загрузка | — |
| D6 | PD7 | ввод-вывод | USART2_CK (ремап) |
| D7 | PD4 | ввод-вывод | USART2_RTS (ремап) |
| D8 | PD0 | ввод-вывод | CAN1_RX (ремап) |
| D9 | PA8 | ввод-вывод | RCC_MCO, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF |
| D10 | PA10 | ввод-вывод | TIM1_CH3, USART1_RX, USB_OTG_FS_ID |
| E1 | NRST | сброс | — |
| E2 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ETH_TXD2 |
| E3 | PE6 | ввод-вывод | SYS_TRACED3 |
| E4 | VSS | питание | — |
| E5 | VSS | питание | — |
| E6 | VSS | питание | — |
| E7 | VSS | питание | — |
| E8 | PD1 | ввод-вывод | CAN1_TX (ремап) |
| E9 | PC9 | ввод-вывод | DAC_EXTI9, TIM3_CH4 (ремап) |
| E10 | PC7 | ввод-вывод | I2S3_MCK, TIM3_CH2 (ремап) |
| F1 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10 |
| F2 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ETH_MDC |
| F3 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ETH_TX_CLK |
| F4 | VDD | питание | — |
| F5 | VDD | питание | — |
| F6 | VDD | питание | — |
| F7 | VDD | питание | — |
| F8 | NC | не подключён | — |
| F9 | PC8 | ввод-вывод | TIM3_CH3 (ремап) |
| F10 | PC6 | ввод-вывод | I2S2_MCK, TIM3_CH1 (ремап) |
| G1 | VSSA | питание | — |
| G2 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ETH_CRS, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, USART2_CTS |
| G3 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS (ремап), SPI1_NSS, SPI3_NSS (ремап), USART2_CK |
| G4 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, ETH_RXD0 |
| G5 | PB2 | ввод-вывод | — |
| G6 | PE10 | ввод-вывод | TIM1_CH2N (ремап) |
| G7 | PE14 | ввод-вывод | TIM1_CH4 (ремап) |
| G8 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2S2_SD, SPI2_MOSI, TIM1_CH3N |
| G9 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ETH_RXD2 (ремап), USART3_CTS (ремап) |
| G10 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, TIM4_CH4 (ремап) |
| H1 | VREF- | питание | — |
| H2 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ETH_REF_CLK, ETH_RX_CLK, TIM2_CH2, TIM5_CH2, USART2_RTS |
| H3 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK |
| H4 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, ETH_RXD1 |
| H5 | PE7 | ввод-вывод | TIM1_ETR (ремап) |
| H6 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, TIM1_CH2 (ремап) |
| H7 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, TIM1_BKIN (ремап) |
| H8 | PB14 | ввод-вывод | SPI2_MISO, TIM1_CH2N, USART3_RTS |
| H9 | PD10 | ввод-вывод | ETH_RXD1 (ремап), USART3_CK (ремап) |
| H10 | PD14 | ввод-вывод | TIM4_CH3 (ремап) |
| J1 | VREF+ | питание | — |
| J2 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ETH_MDIO, TIM2_CH3, TIM5_CH3, USART2_TX |
| J3 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1 |
| J4 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, ETH_RXD2, TIM1_CH2N (ремап), TIM3_CH3 |
| J5 | PE8 | ввод-вывод | TIM1_CH1N (ремап) |
| J6 | PE12 | ввод-вывод | TIM1_CH3N (ремап) |
| J7 | PB10 | ввод-вывод | ETH_RX_ER, TIM2_CH3 (ремап), USART3_TX |
| J8 | PB13 | ввод-вывод | CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS |
| J9 | PD9 | ввод-вывод | DAC_EXTI9, ETH_RXD0 (ремап), USART3_RX (ремап) |
| J10 | PD13 | ввод-вывод | TIM4_CH2 (ремап) |
| K1 | VDDA | питание | — |
| K2 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ETH_COL, TIM2_CH4, TIM5_CH4, USART2_RX |
| K3 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2 |
| K4 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, ETH_RXD3, TIM1_CH3N (ремап), TIM3_CH4 |
| K5 | PE9 | ввод-вывод | DAC_EXTI9, TIM1_CH1 (ремап) |
| K6 | PE13 | ввод-вывод | TIM1_CH3 (ремап) |
| K7 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ETH_TX_EN, TIM2_CH4 (ремап), USART3_RX |
| K8 | PB12 | ввод-вывод | CAN2_RX, ETH_TXD0, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK |
| K9 | PD8 | ввод-вывод | ETH_CRS_DV (ремап), ETH_RX_DV (ремап), USART3_TX (ремап) |
| K10 | PD12 | ввод-вывод | ETH_RXD3 (ремап), TIM4_CH1 (ремап), USART3_RTS (ремап) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | B2 | резервное питание: часы реального времени и резервные регистры |
| VDD | D2, F4, F5, F6, F7 | питание цифровой части и линий ввода-вывода |
| VDDA | K1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | H1 | нижнее опорное напряжение АЦП |
| VREF+ | J1 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | C2, E4, E5, E6, E7 | общий провод (земля) |
| VSSA | G1 | общий провод аналоговой части |
| NRST | E1 | сброс, активный уровень — низкий |
| BOOT0 | D5 | выбор источника загрузки при сбросе |
| OSC_IN | C1 | вход генератора с внешним кварцевым резонатором |
| OSC_OUT | D1 | выход генератора с внешним кварцевым резонатором |
| NC | F8 | не подключён |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F107VCHx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F107VC | STM32F107VCHx | 256 КБ | 64 КБ |
Линейка STM32F105/107, семейство STM32F1, ядро Cortex-M3.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LFBGA100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F105V8, STM32F105VB | STM32F105/107 | 100 из 100 | выводы совпадают полностью |
| STM32F103V8, STM32F103VB | STM32F103 | 100 из 100 | выводы совпадают полностью |
| STM32F103VC, STM32F103VD, STM32F103VE | STM32F103 | 100 из 100 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32F107VC?
В корпусе LFBGA100 сигнал USART1_TX выведен на PB6 (шарик B5, после ремапа) или PA9 (шарик C9), USART1_RX — на PB7 (шарик A5, после ремапа) или PA10 (шарик D10).
Где у STM32F107VC выводы SWD для программатора?
SWDIO — PA13 (шарик A10), SWCLK — PA14 (шарик A9). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F107VC?
I2C1_SCL — PB8 (шарик B4, после ремапа) или PB6 (шарик B5), I2C1_SDA — PB9 (шарик A4, после ремапа) или PB7 (шарик A5).
Сколько выводов ввода-вывода у STM32F107VC в корпусе LFBGA100?
80 из 100. Ещё 15 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F107VC?
От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
