STM32F302C6 и STM32F302C8 в корпусе LQFP48: распиновка

STM32F302C6 и STM32F302C8 — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 32 и 64 КБ флеш-памяти и 16 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 37 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
32 и 64 КБ
ОЗУ
16 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
37
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F302C6, STM32F302C8 в корпусе LQFP48, вид сверхуSTM32F302C6STM32F302C8LQFP48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N2PC13PC14 - OSC32_IN — вывод 3: RCC_OSC32_IN3PC14 - OSC32_INPC15 - OSC32_OUT — вывод 4: ADC1_EXTI15, RCC_OSC32_OUT4PC15 - OSC32_OUTPF0-OSC_IN — вывод 5: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N5PF0-OSC_INPF1-OSC_OUT — вывод 6: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCK6PF1-OSC_OUTNRST — вывод 77NRSTVSSA/VREF- — вывод 88VSSA/VREF-VDDA/VREF+ — вывод 99VDDA/VREF+PA0 — вывод 10: ADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS10PA0PA1 — вывод 11: ADC1_IN2, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS11PA1PA2 — вывод 12: ADC1_IN3, COMP2_INM, COMP2_OUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX12PA2PA3 — вывод 13: ADC1_IN4, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX13PA3PA4 — вывод 14: ADC1_IN5, COMP2_INM, COMP4_INM, COMP6_INM, DAC_OUT1, I2S3_WS, SPI3_NSS, TSC_G2_IO1, USART2_CK14PA4PA5 — вывод 15: OPAMP2_VINM, OPAMP2_VINM_SEC, TIM2_CH1, TIM2_ETR, TSC_G2_IO215PA5PA6 — вывод 16: ADC1_IN10, OPAMP2_VOUT, TIM16_CH1, TIM1_BKIN, TSC_G2_IO316PA6PA7 — вывод 17: ADC1_IN15, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM17_CH1, TIM1_CH1N, TSC_G2_IO417PA7PB0 — вывод 18: ADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TSC_G3_IO218PB0PB1 — вывод 19: ADC1_IN12, COMP4_OUT, TIM1_CH3N, TSC_G3_IO319PB1PB2 — вывод 20: COMP4_INM, TSC_G3_IO420PB2PB10 — вывод 21: TIM2_CH3, TSC_SYNC, USART3_TX21PB10PB11 — вывод 22: ADC1_EXTI11, ADC1_IN14, COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RX22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK25PB12PB13 — вывод 26: ADC1_IN13, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS26PB13PB14 — вывод 27: I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: ADC1_EXTI15, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N28PB15PA8 — вывод 29: I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: DAC_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX30PA9PA10 — вывод 31: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX31PA10PA11 — вывод 32: ADC1_EXTI11, CAN_RX, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, USART1_CTS, USB_DM32PA11PA12 — вывод 33: CAN_TX, COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, USART1_DE, USART1_RTS, USB_DP33PA12PA13 — вывод 34: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TSC_G4_IO3, USART3_CTS34PA13VSS — вывод 3535VSSVDD — вывод 3636VDDPA14 — вывод 37: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX37PA14PA15 — вывод 38: ADC1_EXTI15, I2C1_SCL, I2S3_WS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX38PA15PB3 — вывод 39: I2S3_CK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TSC_G5_IO1, USART2_TX39PB3PB4 — вывод 40: I2S3_ext_SD, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TSC_G5_IO2, USART2_RX40PB4PB5 — вывод 41: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, USART2_CK41PB5PB6 — вывод 42: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: CAN_RX, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TSC_SYNC, USART3_RX45PB8PB9 — вывод 46: CAN_TX, COMP2_OUT, DAC_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, USART3_TX46PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

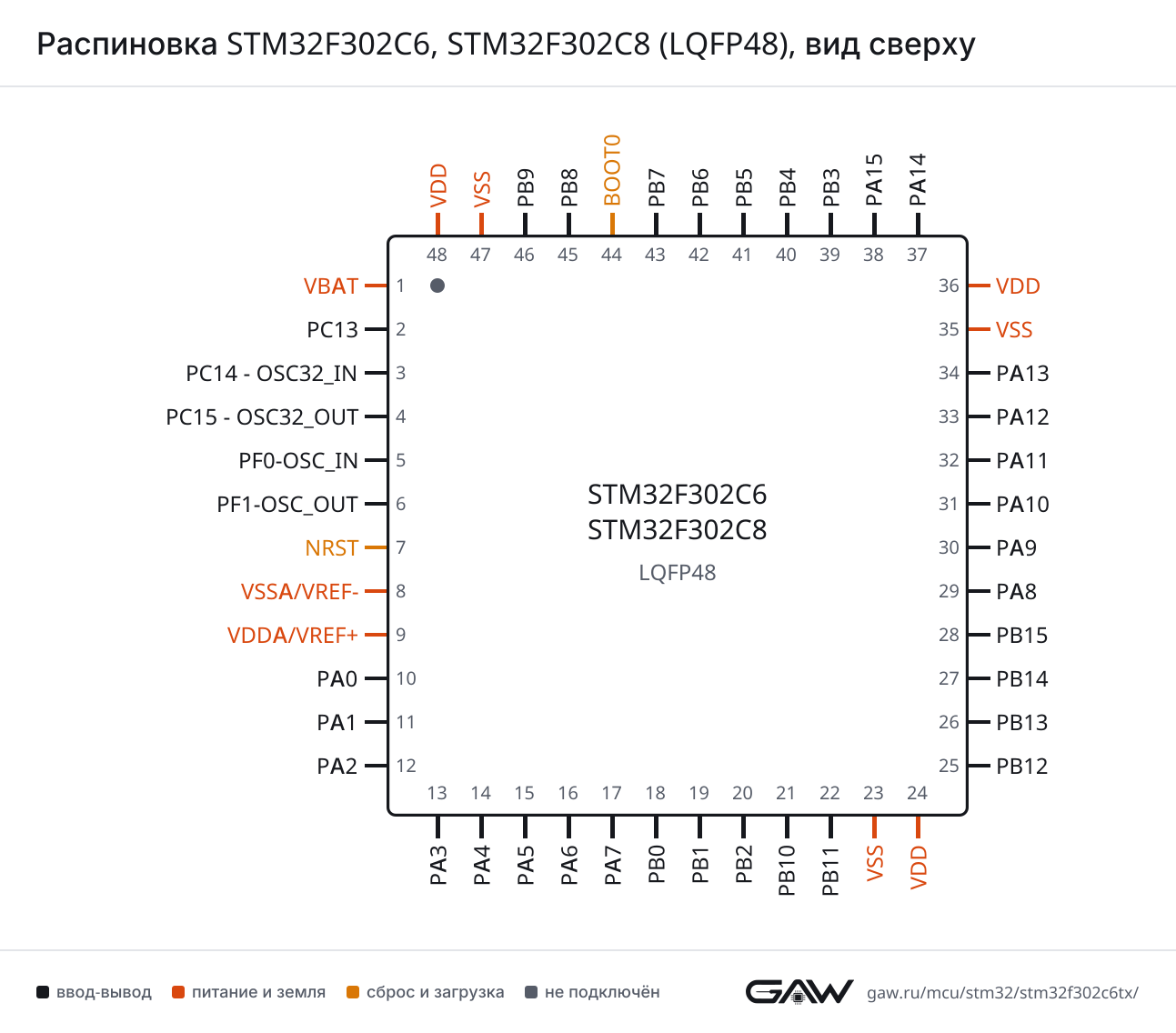

Распиновка STM32F302C6, STM32F302C8 (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
DEPA12 (33, AF7)
RTSPA12 (33, AF7)
RXPA10 (31, AF7), PB7 (43, AF7)
TXPA9 (30, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7), PB5 (41, AF7)
CTSPA0 (10, AF7)
DEPA1 (11, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7), PA15 (38, AF7), PB4 (40, AF7)
TXPA2 (12, AF7), PA14 (37, AF7), PB3 (39, AF7)
USART3CKPB12 (25, AF7)
CTSPB13 (26, AF7), PA13 (34, AF7)
DEPB14 (27, AF7)
RTSPB14 (27, AF7)
RXPB11 (22, AF7), PB8 (45, AF7)
TXPB10 (21, AF7), PB9 (46, AF7)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI2MISOPB14 (27, AF5), PA10 (31, AF5)
MOSIPB15 (28, AF5), PA11 (32, AF5)
NSSPF0-OSC_IN (5, AF5), PB12 (25, AF5)
SCKPF1-OSC_OUT (6, AF5), PB13 (26, AF5)
SPI3MISOPB4 (40, AF6)
MOSIPB5 (41, AF6)
NSSPA4 (14, AF6), PA15 (38, AF6)
SCKPB3 (39, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (33, AF5)
I2S2CKPF1-OSC_OUT (6, AF5), PB13 (26, AF5)
ext_SDPB14 (27, AF5), PA10 (31, AF5)
MCKPA8 (29, AF5)
SDPB15 (28, AF5), PA11 (32, AF5)
WSPF0-OSC_IN (5, AF5), PB12 (25, AF5)
I2S3CKPB3 (39, AF6)
ext_SDPB4 (40, AF6)
MCKPA9 (30, AF5)
SDPB5 (41, AF6)
WSPA4 (14, AF6), PA15 (38, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (38, AF4), PB6 (42, AF4), PB8 (45, AF4)
SDAPA14 (37, AF4), PB7 (43, AF4), PB9 (46, AF4)
SMBAPB5 (41, AF4)
I2C2SCLPF1-OSC_OUT (6, AF4), PA9 (30, AF4)
SDAPF0-OSC_IN (5, AF4), PA10 (31, AF4)
SMBAPB12 (25, AF4), PA8 (29, AF4)
I2C3SCLPA8 (29, AF3)
SDAPB5 (41, AF8)
SMBAPA9 (30, AF2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (32, AF9), PB8 (45, AF9)
TXPA12 (33, AF9), PB9 (46, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32)
DPPA12 (33)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (22), PA11 (32)
EXTI15PC15 - OSC32_OUT (4), PB15 (28), PA15 (38)
IN1PA0 (10)
IN2PA1 (11)
IN3PA2 (12)
IN4PA3 (13)
IN5PA4 (14)
IN10PA6 (16)
IN11PB0 (18)
IN12PB1 (19)
IN13PB13 (26)
IN14PB11 (22)
IN15PA7 (17)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP2INMPA2 (12), PA4 (14)
INPPA7 (17)
OUTPA2 (12, AF8), PA12 (33, AF8), PB9 (46, AF8)
COMP4INMPA4 (14), PB2 (20)
INPPB0 (18)
OUTPB1 (19, AF8)
COMP6INMPA4 (14), PB15 (28)
INPPB11 (22)
OUTPA10 (31, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP2VINMPA5 (15)
VINM_SECPA5 (15)
VINPPA7 (17), PB0 (18), PB14 (27)
VINP_SECPA7 (17), PB0 (18), PB14 (27)
VOUTPA6 (16)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF6), PB12 (25, AF6), PA14 (37, AF6), PA15 (38, AF9), PB8 (45, AF12)
BKIN2PA11 (32, AF12)
CH1PA8 (29, AF6)
CH1NPC13 (2, AF4), PA7 (17, AF6), PB13 (26, AF6), PA11 (32, AF6)
CH2PA9 (30, AF6)
CH2NPB0 (18, AF6), PB14 (27, AF6), PA12 (33, AF6)
CH3PA10 (31, AF6)
CH3NPF0-OSC_IN (5, AF6), PB1 (19, AF6), PB15 (28, AF4)
CH4PA11 (32, AF11)
ETRPA12 (33, AF11)
TIM2CH1PA0 (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
CH2PA1 (11, AF1), PB3 (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1), PA9 (30, AF10)
CH4PA3 (13, AF1), PB11 (22, AF1), PA10 (31, AF10)
ETRPA0 (10, AF1), PA5 (15, AF1), PA15 (38, AF1)
TIM15BKINPA9 (30, AF9)
CH1PA2 (12, AF9), PB14 (27, AF1)
CH1NPA1 (11, AF9), PB15 (28, AF2)
CH2PA3 (13, AF9), PB15 (28, AF1)
TIM16BKINPB5 (41, AF1)
CH1PA6 (16, AF1), PA12 (33, AF1), PB4 (40, AF1), PB8 (45, AF1)
CH1NPA13 (34, AF1), PB6 (42, AF1)
TIM17BKINPA10 (31, AF1), PB4 (40, AF10)
CH1PA7 (17, AF1), PB5 (41, AF10), PB9 (46, AF1)
CH1NPB7 (43, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPA1 (11, AF0), PB15 (28, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (10, AF3)
G1_IO2PA1 (11, AF3)
G1_IO3PA2 (12, AF3)
G1_IO4PA3 (13, AF3)
G2_IO1PA4 (14, AF3)
G2_IO2PA5 (15, AF3)
G2_IO3PA6 (16, AF3)
G2_IO4PA7 (17, AF3)
G3_IO2PB0 (18, AF3)
G3_IO3PB1 (19, AF3)
G3_IO4PB2 (20, AF3)
G4_IO1PA9 (30, AF3)
G4_IO2PA10 (31, AF3)
G4_IO3PA13 (34, AF3)
G4_IO4PA14 (37, AF3)
G5_IO1PB3 (39, AF3)
G5_IO2PB4 (40, AF3)
G5_IO3PB6 (42, AF3)
G5_IO4PB7 (43, AF3)
G6_IO1PB11 (22, AF3)
G6_IO2PB12 (25, AF3)
G6_IO3PB13 (26, AF3)
G6_IO4PB14 (27, AF3)
SYNCPB10 (21, AF3), PA15 (38, AF3), PB8 (45, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (37, AF0)
JTDIPA15 (38, AF0)
JTDO-TRACESWOPB3 (39, AF0)
JTMS-SWDIOPA13 (34, AF0)
NJTRSTPB4 (40, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14 - OSC32_IN (3)
OSC32_OUTPC15 - OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (10)
SYS_WKUP1PA0 (10)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
3PC14 - OSC32_INввод-выводRCC_OSC32_IN
4PC15 - OSC32_OUTввод-выводADC1_EXTI15, RCC_OSC32_OUT
5PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
6PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
7NRSTсброс—
8VSSA/VREF-питание—
9VDDA/VREF+питание—
10PA0ввод-выводADC1_IN1, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
11PA1ввод-выводADC1_IN2, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
12PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
13PA3ввод-выводADC1_IN4, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
14PA4ввод-выводADC1_IN5, COMP2_INM, COMP4_INM, COMP6_INM, DAC_OUT1, I2S3_WS (AF6), SPI3_NSS (AF6), TSC_G2_IO1 (AF3), USART2_CK (AF7)
15PA5ввод-выводOPAMP2_VINM, OPAMP2_VINM_SEC, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
16PA6ввод-выводADC1_IN10, OPAMP2_VOUT, TIM16_CH1 (AF1), TIM1_BKIN (AF6), TSC_G2_IO3 (AF3)
17PA7ввод-выводADC1_IN15, COMP2_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM17_CH1 (AF1), TIM1_CH1N (AF6), TSC_G2_IO4 (AF3)
18PB0ввод-выводADC1_IN11, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TSC_G3_IO2 (AF3)
19PB1ввод-выводADC1_IN12, COMP4_OUT (AF8), TIM1_CH3N (AF6), TSC_G3_IO3 (AF3)
20PB2ввод-выводCOMP4_INM, TSC_G3_IO4 (AF3)
21PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
22PB11ввод-выводADC1_EXTI11, ADC1_IN14, COMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
26PB13ввод-выводADC1_IN13, I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
27PB14ввод-выводI2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
28PB15ввод-выводADC1_EXTI15, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
29PA8ввод-выводI2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), USART1_CK (AF7)
30PA9ввод-выводDAC_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
31PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
32PA11ввод-выводADC1_EXTI11, CAN_RX (AF9), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), USART1_CTS (AF7), USB_DM
33PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
34PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
35VSSпитание—
36VDDпитание—
37PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
38PA15ввод-выводADC1_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
39PB3ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TSC_G5_IO1 (AF3), USART2_TX (AF7)
40PB4ввод-выводI2S3_ext_SD (AF6), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TSC_G5_IO2 (AF3), USART2_RX (AF7)
41PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), USART2_CK (AF7)
42PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TSC_G5_IO3 (AF3), USART1_TX (AF7)
43PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TSC_G5_IO4 (AF3), USART1_RX (AF7)
44BOOT0загрузка—
45PB8ввод-выводCAN_RX (AF9), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TSC_SYNC (AF3), USART3_RX (AF7)
46PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), USART3_TX (AF7)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA/VREF+9питание аналоговой части, объединённое с опорным напряжением АЦП
VSS23, 35, 47общий провод (земля)
VSSA/VREF-8общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F302C(6-8)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F302C6STM32F302C6Tx32 КБ16 КБ
STM32F302C8STM32F302C8Tx64 КБ16 КБ

Линейка STM32F302, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F302CB, STM32F302CCSTM32F30248 из 48выводы совпадают полностью
STM32F301C6, STM32F301C8STM32F30148 из 48выводы совпадают полностью
STM32F303C6, STM32F303C8STM32F30348 из 48выводы совпадают полностью
STM32F303CB, STM32F303CCSTM32F30348 из 48выводы совпадают полностью
STM32F334C4, STM32F334C6, STM32F334C8STM32F33448 из 48выводы совпадают полностью
STM32F318C8STM32F3x847 из 4820: PB2 → NPOR
STM32F328C8STM32F3x847 из 4820: PB2 → NPOR
STM32F358CCSTM32F3x847 из 4820: PB2 → NPOR
STM32U031C6TxSTM32U0x146 из 487: NRST → PF2; 44: BOOT0 → PF3
STM32U031C8TxSTM32U0x146 из 487: NRST → PF2; 44: BOOT0 → PF3
STM32F030CCSTM32F0x0 Value Line45 из 481: VBAT → VDD; 8: VSSA/VREF- → VSSA; 9: VDDA/VREF+ → VDDA
STM32F070C6STM32F0x0 Value Line45 из 481: VBAT → VDD; 8: VSSA/VREF- → VSSA; 9: VDDA/VREF+ → VDDA

Частые вопросы

На каких выводах USART1 у STM32F302C6?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32F302C6 выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F302C6?

I2C1_SCL — PA15 (вывод 38, AF4) или PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PA14 (вывод 37, AF4) или PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).

Сколько выводов ввода-вывода у STM32F302C6 в корпусе LQFP48?

37 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F302C6 и STM32F302C8?

Объёмом памяти: STM32F302C6 — 32 КБ флеш-памяти и 16 КБ ОЗУ, STM32F302C8 — 64 КБ флеш-памяти и 16 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F302C6?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
