STM32F358CC в корпусе LQFP48: распиновка
STM32F358CC — микроконтроллер STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 256 КБ флеш-памяти и 40 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 72 МГц
- Флеш-память
- 256 КБ
- ОЗУ
- 40 КБ
- Корпус
- LQFP48, 48 выводов
- Линий ввода-вывода
- 36
- Напряжение питания
- 1,65…1,95 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

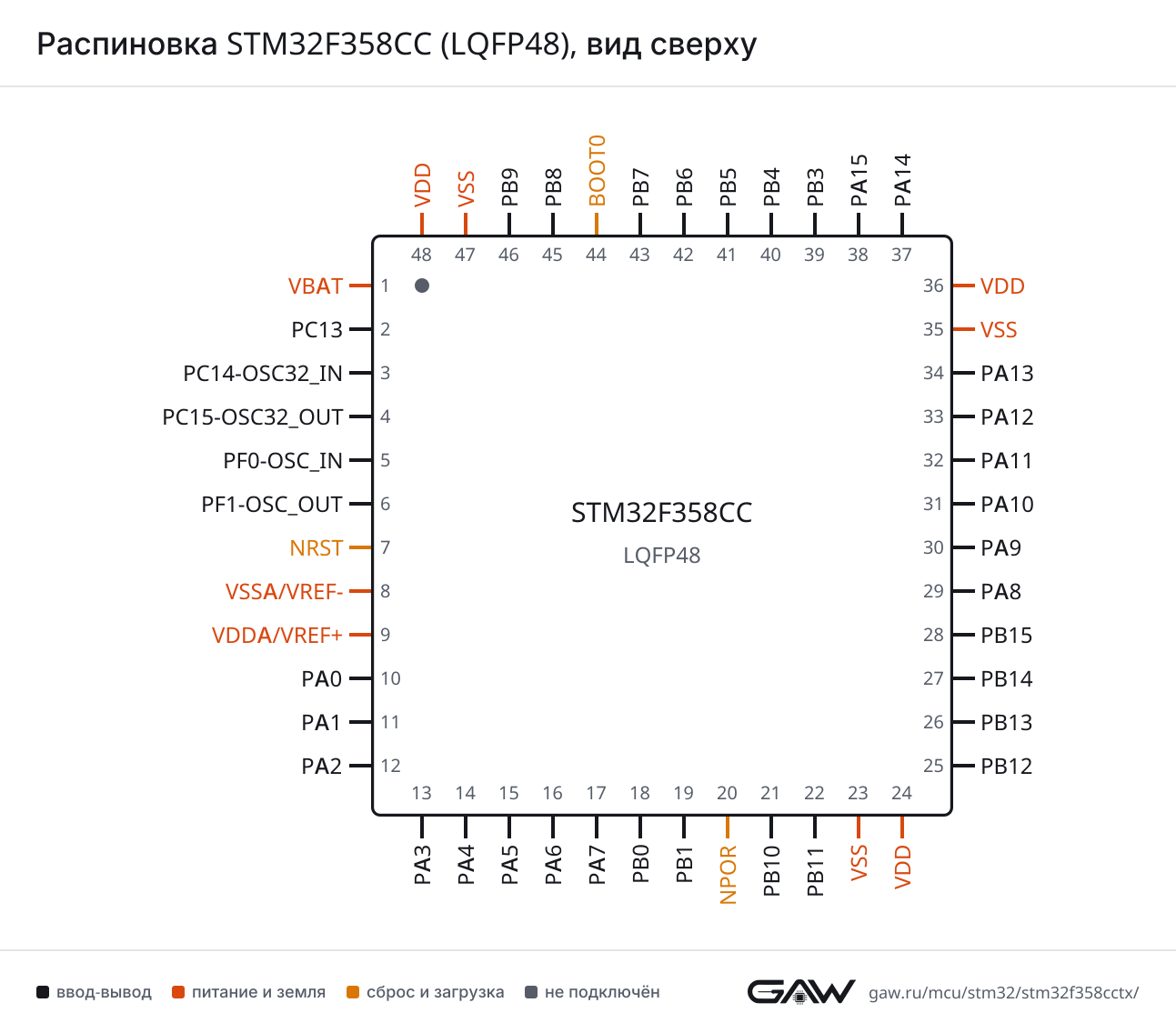

Схема корпуса LQFP48
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (29, AF7) |
| CTS | PA11 (32, AF7) | |
| DE | PA12 (33, AF7) | |
| RTS | PA12 (33, AF7) | |
| RX | PA10 (31, AF7), PB7 (43, AF7) | |
| TX | PA9 (30, AF7), PB6 (42, AF7) | |
| USART2 | CK | PA4 (14, AF7), PB5 (41, AF7) |
| CTS | PA0 (10, AF7) | |
| DE | PA1 (11, AF7) | |
| RTS | PA1 (11, AF7) | |
| RX | PA3 (13, AF7), PA15 (38, AF7), PB4 (40, AF7) | |
| TX | PA2 (12, AF7), PA14 (37, AF7), PB3 (39, AF7) | |
| USART3 | CK | PB12 (25, AF7) |
| CTS | PB13 (26, AF7), PA13 (34, AF7) | |
| DE | PB14 (27, AF7) | |
| RTS | PB14 (27, AF7) | |
| RX | PB11 (22, AF7) | |
| TX | PB10 (21, AF7) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (16, AF5), PB4 (40, AF5) |
| MOSI | PA7 (17, AF5), PB5 (41, AF5) | |
| NSS | PA4 (14, AF5), PA15 (38, AF5) | |
| SCK | PA5 (15, AF5), PB3 (39, AF5) | |
| SPI2 | MISO | PB14 (27, AF5) |
| MOSI | PB15 (28, AF5) | |
| NSS | PB12 (25, AF5) | |
| SCK | PB13 (26, AF5) | |
| SPI3 | MISO | PB4 (40, AF6) |
| MOSI | PB5 (41, AF6) | |
| NSS | PA4 (14, AF6), PA15 (38, AF6) | |
| SCK | PB3 (39, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S2 | CK | PB13 (26, AF5) |
| ext_SD | PB14 (27, AF5) | |
| MCK | PA8 (29, AF5) | |
| SD | PB15 (28, AF5) | |
| WS | PB12 (25, AF5) | |
| I2S3 | CK | PB3 (39, AF6) |
| ext_SD | PB4 (40, AF6) | |
| MCK | PA9 (30, AF5) | |
| SD | PB5 (41, AF6) | |
| WS | PA4 (14, AF6), PA15 (38, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PA15 (38, AF4), PB6 (42, AF4), PB8 (45, AF4) |
| SDA | PA14 (37, AF4), PB7 (43, AF4), PB9 (46, AF4) | |
| SMBA | PB5 (41, AF4) | |
| I2C2 | SCL | PF1-OSC_OUT (6, AF4), PA9 (30, AF4) |
| SDA | PF0-OSC_IN (5, AF4), PA10 (31, AF4) | |
| SMBA | PB12 (25, AF4), PA8 (29, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN | RX | PA11 (32, AF9), PB8 (45, AF9) |
| TX | PA12 (33, AF9), PB9 (46, AF9) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (22), PA11 (32) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (28), PA15 (38) | |
| IN1 | PA0 (10) | |
| IN2 | PA1 (11) | |
| IN3 | PA2 (12) | |
| IN4 | PA3 (13) | |
| ADC2 | EXTI11 | PB11 (22), PA11 (32) |
| EXTI15 | PC15-OSC32_OUT (4), PB15 (28), PA15 (38) | |
| IN1 | PA4 (14) | |
| IN2 | PA5 (15) | |
| IN3 | PA6 (16) | |
| IN4 | PA7 (17) | |
| ADC3 | EXTI2 | PA2 (12) |
| IN1 | PB1 (19) | |
| IN5 | PB13 (26) | |
| IN12 | PB0 (18) | |
| ADC4 | EXTI2 | PA2 (12) |
| IN3 | PB12 (25) | |
| IN4 | PB14 (27) | |
| IN5 | PB15 (28) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PA9 (30), PB9 (46) |
| OUT1 | PA4 (14) | |
| OUT2 | PA5 (15) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (10), PA4 (14), PA5 (15) |
| INP | PA1 (11) | |
| OUT | PA0 (10, AF8), PA6 (16, AF8), PA11 (32, AF8), PB8 (45, AF8) | |
| COMP2 | INM | PA2 (12), PA4 (14), PA5 (15) |
| INP | PA3 (13), PA7 (17) | |
| OUT | PA2 (12, AF8), PA7 (17, AF8), PA12 (33, AF8), PB9 (46, AF8) | |
| COMP3 | INM | PA4 (14), PA5 (15), PB12 (25) |
| INP | PB14 (27) | |
| OUT | PA8 (29, AF8) | |
| COMP4 | INM | PA4 (14), PA5 (15) |
| INP | PB0 (18) | |
| OUT | PB1 (19, AF8) | |
| COMP5 | INM | PA4 (14), PA5 (15), PB10 (21) |
| INP | PB13 (26) | |
| OUT | PA9 (30, AF8) | |
| COMP6 | INM | PA4 (14), PA5 (15), PB15 (28) |
| INP | PB11 (22) | |
| OUT | PA10 (31, AF8) | |
| COMP7 | INM | PA4 (14), PA5 (15) |
| INP | PA0 (10) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA3 (13) |
| VINM_SEC | PA3 (13) | |
| VINP | PA1 (11), PA3 (13), PA5 (15), PA7 (17) | |
| VINP_SEC | PA1 (11), PA3 (13), PA5 (15), PA7 (17) | |
| VOUT | PA2 (12) | |
| OPAMP2 | VINM | PA5 (15) |
| VINM_SEC | PA5 (15) | |
| VINP | PA7 (17), PB0 (18), PB14 (27) | |
| VINP_SEC | PA7 (17), PB0 (18), PB14 (27) | |
| VOUT | PA6 (16) | |
| OPAMP3 | VINM | PB10 (21) |
| VINM_SEC | PB10 (21) | |
| VINP | PA1 (11), PA5 (15), PB0 (18), PB13 (26) | |
| VINP_SEC | PA1 (11), PA5 (15), PB0 (18), PB13 (26) | |
| VOUT | PB1 (19) | |
| OPAMP4 | VINM | PB10 (21) |
| VINM_SEC | PB10 (21) | |
| VINP | PA4 (14), PB11 (22), PB13 (26) | |
| VINP_SEC | PA4 (14), PB11 (22), PB13 (26) | |
| VOUT | PB12 (25) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (16, AF6), PB12 (25, AF6), PA14 (37, AF6), PA15 (38, AF9), PB8 (45, AF12) |
| BKIN2 | PA11 (32, AF12) | |
| CH1 | PA8 (29, AF6) | |
| CH1N | PC13 (2, AF4), PA7 (17, AF6), PB13 (26, AF6), PA11 (32, AF6) | |
| CH2 | PA9 (30, AF6) | |
| CH2N | PB0 (18, AF6), PB14 (27, AF6), PA12 (33, AF6) | |
| CH3 | PA10 (31, AF6) | |
| CH3N | PF0-OSC_IN (5, AF6), PB1 (19, AF6), PB15 (28, AF4) | |
| CH4 | PA11 (32, AF11) | |
| ETR | PA12 (33, AF11) | |
| TIM2 | CH1 | PA0 (10, AF1), PA5 (15, AF1), PA15 (38, AF1) |
| CH2 | PA1 (11, AF1), PB3 (39, AF1) | |
| CH3 | PA2 (12, AF1), PB10 (21, AF1), PA9 (30, AF10) | |
| CH4 | PA3 (13, AF1), PB11 (22, AF1), PA10 (31, AF10) | |
| ETR | PA0 (10, AF1), PA5 (15, AF1), PA15 (38, AF1) | |
| TIM3 | CH1 | PA6 (16, AF2), PB4 (40, AF2) |
| CH2 | PA4 (14, AF2), PA7 (17, AF2), PB5 (41, AF2) | |
| CH3 | PB0 (18, AF2) | |
| CH4 | PB1 (19, AF2), PB7 (43, AF10) | |
| ETR | PB3 (39, AF10) | |
| TIM4 | CH1 | PA11 (32, AF10), PB6 (42, AF2) |
| CH2 | PA12 (33, AF10), PB7 (43, AF2) | |
| CH3 | PA13 (34, AF10), PB8 (45, AF2) | |
| CH4 | PB9 (46, AF2) | |
| ETR | PA8 (29, AF10), PB3 (39, AF2) | |
| TIM8 | BKIN | PA0 (10, AF9), PA6 (16, AF4), PA10 (31, AF11), PB7 (43, AF5) |
| BKIN2 | PB6 (42, AF10) | |
| CH1 | PA15 (38, AF2), PB6 (42, AF5) | |
| CH1N | PA7 (17, AF4), PB3 (39, AF4) | |
| CH2 | PA14 (37, AF5), PB8 (45, AF10) | |
| CH2N | PB0 (18, AF4), PB4 (40, AF4) | |
| CH3 | PB9 (46, AF10) | |
| CH3N | PB1 (19, AF4), PB5 (41, AF3) | |
| ETR | PA0 (10, AF10), PB6 (42, AF6) | |
| TIM15 | BKIN | PA9 (30, AF9) |
| CH1 | PA2 (12, AF9), PB14 (27, AF1) | |
| CH1N | PA1 (11, AF9), PB15 (28, AF2) | |
| CH2 | PA3 (13, AF9), PB15 (28, AF1) | |
| TIM16 | BKIN | PB5 (41, AF1) |
| CH1 | PA6 (16, AF1), PA12 (33, AF1), PB4 (40, AF1), PB8 (45, AF1) | |
| CH1N | PA13 (34, AF1), PB6 (42, AF1) | |
| TIM17 | BKIN | PA10 (31, AF1), PB4 (40, AF10) |
| CH1 | PA7 (17, AF1), PB5 (41, AF10), PB9 (46, AF1) | |
| CH1N | PB7 (43, AF1) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (2) |
| OUT_CALIB | PC13 (2) | |
| REFIN | PA1 (11, AF0), PB15 (28, AF0) | |
| TS | PC13 (2) |
TSC — контроллер сенсорных кнопок
| Блок | Сигнал | Выводы |
|---|---|---|
| TSC | G1_IO1 | PA0 (10, AF3) |
| G1_IO2 | PA1 (11, AF3) | |
| G1_IO3 | PA2 (12, AF3) | |
| G1_IO4 | PA3 (13, AF3) | |
| G2_IO1 | PA4 (14, AF3) | |
| G2_IO2 | PA5 (15, AF3) | |
| G2_IO3 | PA6 (16, AF3) | |
| G2_IO4 | PA7 (17, AF3) | |
| G3_IO2 | PB0 (18, AF3) | |
| G3_IO3 | PB1 (19, AF3) | |
| G4_IO1 | PA9 (30, AF3) | |
| G4_IO2 | PA10 (31, AF3) | |
| G4_IO3 | PA13 (34, AF3) | |
| G4_IO4 | PA14 (37, AF3) | |
| G5_IO1 | PB3 (39, AF3) | |
| G5_IO2 | PB4 (40, AF3) | |
| G5_IO3 | PB6 (42, AF3) | |
| G5_IO4 | PB7 (43, AF3) | |
| G6_IO1 | PB11 (22, AF3) | |
| G6_IO2 | PB12 (25, AF3) | |
| G6_IO3 | PB13 (26, AF3) | |
| G6_IO4 | PB14 (27, AF3) | |
| SYNC | PB10 (21, AF3), PB8 (45, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (37, AF0) |
| JTDI | PA15 (38, AF0) | |
| JTDO-TRACESWO | PB3 (39, AF0) | |
| JTMS-SWDIO | PA13 (34, AF0) | |
| NJTRST | PB4 (40, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO | PA8 (29, AF0) |
| OSC_IN | PF0-OSC_IN (5) | |
| OSC_OUT | PF1-OSC_OUT (6) | |
| OSC32_IN | PC14-OSC32_IN (3) | |
| OSC32_OUT | PC15-OSC32_OUT (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | RTC_TAMP1 | PC13 (2) |
| RTC_TAMP2 | PA0 (10) | |
| SYS_WKUP1 | PA0 (10) | |
| SYS_WKUP2 | PC13 (2) |
Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).
Таблица выводов
Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4) |
| 3 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 5 | PF0-OSC_IN | ввод-вывод | I2C2_SDA (AF4), RCC_OSC_IN, TIM1_CH3N (AF6) |
| 6 | PF1-OSC_OUT | ввод-вывод | I2C2_SCL (AF4), RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | VSSA/VREF- | питание | — |
| 9 | VDDA/VREF+ | питание | — |
| 10 | PA0 | ввод-вывод | ADC1_IN1, COMP1_INM, COMP1_OUT (AF8), COMP7_INP, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_BKIN (AF9), TIM8_ETR (AF10), TSC_G1_IO1 (AF3), USART2_CTS (AF7) |
| 11 | PA1 | ввод-вывод | ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7) |
| 12 | PA2 | ввод-вывод | ADC1_IN3, ADC3_EXTI2, ADC4_EXTI2, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7) |
| 13 | PA3 | ввод-вывод | ADC1_IN4, COMP2_INP, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7) |
| 14 | PA4 | ввод-вывод | ADC2_IN1, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT1, I2S3_WS (AF6), OPAMP4_VINP, OPAMP4_VINP_SEC, SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7) |
| 15 | PA5 | ввод-вывод | ADC2_IN2, COMP1_INM, COMP2_INM, COMP3_INM, COMP4_INM, COMP5_INM, COMP6_INM, COMP7_INM, DAC_OUT2, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3) |
| 16 | PA6 | ввод-вывод | ADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TIM8_BKIN (AF4), TSC_G2_IO3 (AF3) |
| 17 | PA7 | ввод-вывод | ADC2_IN4, COMP2_INP, COMP2_OUT (AF8), OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TIM8_CH1N (AF4), TSC_G2_IO4 (AF3) |
| 18 | PB0 | ввод-вывод | ADC3_IN12, COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, OPAMP3_VINP, OPAMP3_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TIM8_CH2N (AF4), TSC_G3_IO2 (AF3) |
| 19 | PB1 | ввод-вывод | ADC3_IN1, COMP4_OUT (AF8), OPAMP3_VOUT, TIM1_CH3N (AF6), TIM3_CH4 (AF2), TIM8_CH3N (AF4), TSC_G3_IO3 (AF3) |
| 20 | NPOR | сброс | — |
| 21 | PB10 | ввод-вывод | COMP5_INM, OPAMP3_VINM, OPAMP3_VINM_SEC, OPAMP4_VINM, OPAMP4_VINM_SEC, TIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7) |
| 22 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, COMP6_INP, OPAMP4_VINP, OPAMP4_VINP_SEC, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7) |
| 23 | VSS | питание | — |
| 24 | VDD | питание | — |
| 25 | PB12 | ввод-вывод | ADC4_IN3, COMP3_INM, I2C2_SMBA (AF4), I2S2_WS (AF5), OPAMP4_VOUT, SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7) |
| 26 | PB13 | ввод-вывод | ADC3_IN5, COMP5_INP, I2S2_CK (AF5), OPAMP3_VINP, OPAMP3_VINP_SEC, OPAMP4_VINP, OPAMP4_VINP_SEC, SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7) |
| 27 | PB14 | ввод-вывод | ADC4_IN4, COMP3_INP, I2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7) |
| 28 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC4_IN5, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4) |
| 29 | PA8 | ввод-вывод | COMP3_OUT (AF8), I2C2_SMBA (AF4), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7) |
| 30 | PA9 | ввод-вывод | COMP5_OUT (AF8), DAC_EXTI9, I2C2_SCL (AF4), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7) |
| 31 | PA10 | ввод-вывод | COMP6_OUT (AF8), I2C2_SDA (AF4), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TIM8_BKIN (AF11), TSC_G4_IO2 (AF3), USART1_RX (AF7) |
| 32 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7) |
| 33 | PA12 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7) |
| 34 | PA13 | ввод-вывод | IR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7) |
| 35 | VSS | питание | — |
| 36 | VDD | питание | — |
| 37 | PA14 | ввод-вывод | I2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TIM8_CH2 (AF5), TSC_G4_IO4 (AF3), USART2_TX (AF7) |
| 38 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1 (AF2), USART2_RX (AF7) |
| 39 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TIM8_CH1N (AF4), TSC_G5_IO1 (AF3), USART2_TX (AF7) |
| 40 | PB4 | ввод-вывод | I2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TIM8_CH2N (AF4), TSC_G5_IO2 (AF3), USART2_RX (AF7) |
| 41 | PB5 | ввод-вывод | I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), TIM8_CH3N (AF3), USART2_CK (AF7) |
| 42 | PB6 | ввод-вывод | I2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TIM8_BKIN2 (AF10), TIM8_CH1 (AF5), TIM8_ETR (AF6), TSC_G5_IO3 (AF3), USART1_TX (AF7) |
| 43 | PB7 | ввод-вывод | I2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TIM8_BKIN (AF5), TSC_G5_IO4 (AF3), USART1_RX (AF7) |
| 44 | BOOT0 | загрузка | — |
| 45 | PB8 | ввод-вывод | CAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TIM8_CH2 (AF10), TSC_SYNC (AF3) |
| 46 | PB9 | ввод-вывод | CAN_TX (AF9), COMP2_OUT (AF8), DAC_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), TIM8_CH3 (AF10) |
| 47 | VSS | питание | — |
| 48 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VDD | 24, 36, 48 | питание цифровой части и линий ввода-вывода |
| VDDA/VREF+ | 9 | питание аналоговой части, объединённое с опорным напряжением АЦП |
| VSS | 23, 35, 47 | общий провод (земля) |
| VSSA/VREF- | 8 | общий провод аналоговой части, объединённый с нижним опорным уровнем АЦП |
| NPOR | 20 | — |
| NRST | 7 | сброс, активный уровень — низкий |
| BOOT0 | 44 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F358CCTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F358CC | STM32F358CCTx | 256 КБ | 40 КБ |
Линейка STM32F3x8, семейство STM32F3, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F318C8 | STM32F3x8 | 48 из 48 | выводы совпадают полностью |
| STM32F328C8 | STM32F3x8 | 48 из 48 | выводы совпадают полностью |
| STM32F301C6, STM32F301C8 | STM32F301 | 47 из 48 | 20: NPOR → PB2 |
| STM32F302C6, STM32F302C8 | STM32F302 | 47 из 48 | 20: NPOR → PB2 |
| STM32F302CB, STM32F302CC | STM32F302 | 47 из 48 | 20: NPOR → PB2 |
| STM32F303C6, STM32F303C8 | STM32F303 | 47 из 48 | 20: NPOR → PB2 |
| STM32F303CB, STM32F303CC | STM32F303 | 47 из 48 | 20: NPOR → PB2 |
| STM32F334C4, STM32F334C6, STM32F334C8 | STM32F334 | 47 из 48 | 20: NPOR → PB2 |
| STM32F078CB | STM32F0x8 | 45 из 48 | 8: VSSA/VREF- → VSSA; 9: VDDA/VREF+ → VDDA; 36: VDD → VDDIO2 |
| STM32U031C6Tx | STM32U0x1 | 45 из 48 | 7: NRST → PF2; 20: NPOR → PB2; 44: BOOT0 → PF3 |
| STM32U031C8Tx | STM32U0x1 | 45 из 48 | 7: NRST → PF2; 20: NPOR → PB2; 44: BOOT0 → PF3 |
| STM32F030CC | STM32F0x0 Value Line | 44 из 48 | 1: VBAT → VDD; 8: VSSA/VREF- → VSSA; 9: VDDA/VREF+ → VDDA; 20: NPOR → PB2 |
Частые вопросы
На каких выводах USART1 у STM32F358CC?
В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).
Где у STM32F358CC выводы SWD для программатора?
SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F358CC?
I2C1_SCL — PA15 (вывод 38, AF4) или PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PA14 (вывод 37, AF4) или PB7 (вывод 43, AF4) или PB9 (вывод 46, AF4).
Сколько выводов ввода-вывода у STM32F358CC в корпусе LQFP48?
36 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F358CC?
От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32F3Cortex-M4 с FPU, до 72 МГц: F301–F303, F334, F373 и версии F3x8 на 1,8 В — линейки и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
