STM32F302RD и STM32F302RE в корпусе LQFP64: распиновка

STM32F302RD и STM32F302RE — микроконтроллеры STM32F3 на ядре Cortex-M4 с частотой до 72 МГц: 384 и 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус LQFP64 — 64 вывода, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M4
Частота ядра
до 72 МГц
Флеш-память
384 и 512 КБ
ОЗУ
64 КБ
Корпус
LQFP64, 64 вывода
Линий ввода-вывода
51
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

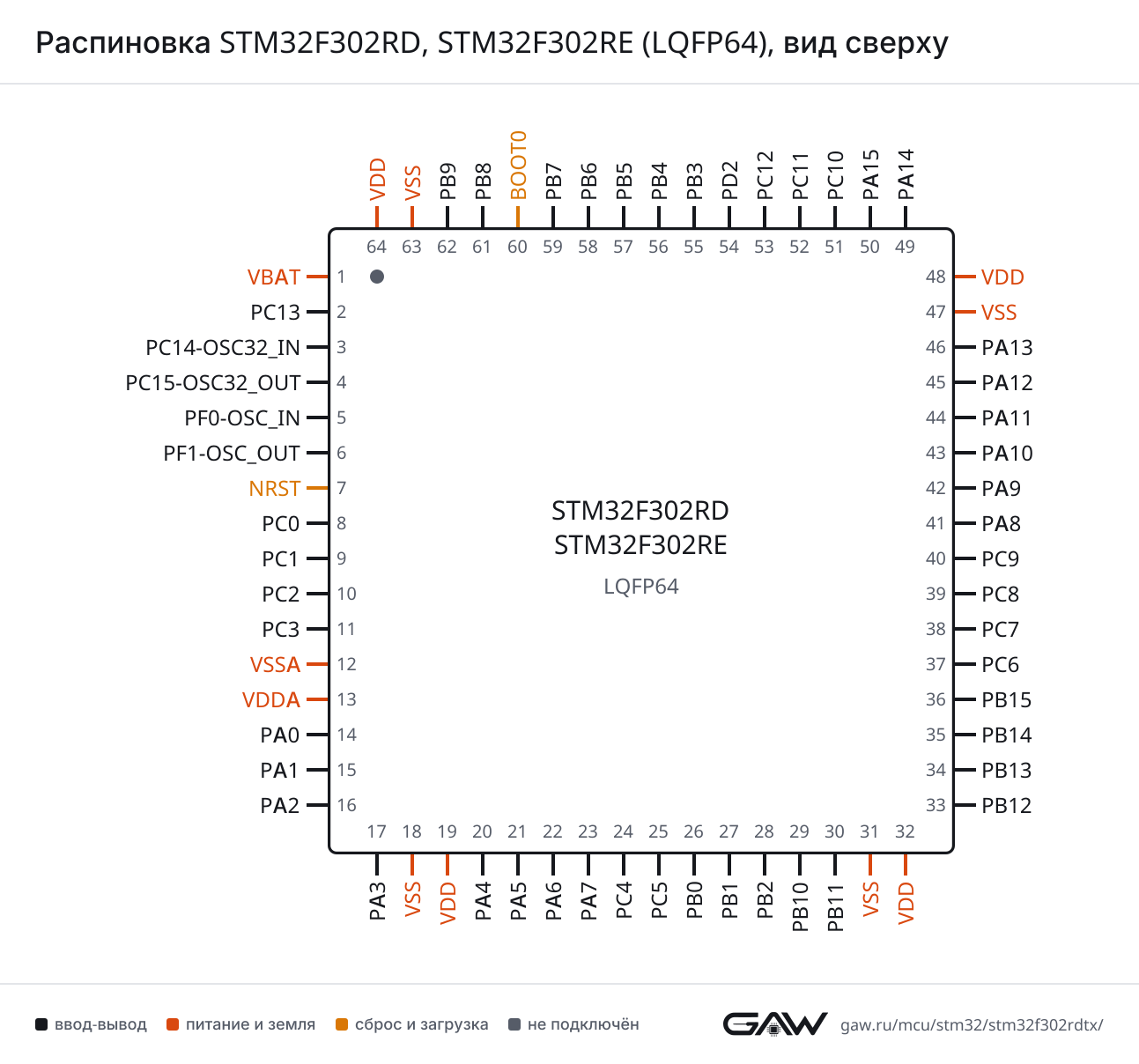

Схема корпуса LQFP64

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F302RD, STM32F302RE в корпусе LQFP64, вид сверхуSTM32F302RDSTM32F302RELQFP64, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N2PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: I2C2_SDA, I2S2_WS, RCC_OSC_IN, SPI2_NSS, TIM1_CH3N5PF0-OSC_INPF1-OSC_OUT — вывод 6: I2C2_SCL, I2S2_CK, RCC_OSC_OUT, SPI2_SCK6PF1-OSC_OUTNRST — вывод 77NRSTPC0 — вывод 8: ADC1_IN6, ADC2_IN6, TIM1_CH18PC0PC1 — вывод 9: ADC1_IN7, ADC2_IN7, TIM1_CH29PC1PC2 — вывод 10: ADC1_IN8, ADC2_IN8, TIM1_CH310PC2PC3 — вывод 11: ADC1_IN9, ADC2_IN9, TIM1_BKIN2, TIM1_CH411PC3VSSA — вывод 1212VSSAVDDA — вывод 1313VDDAPA0 — вывод 14: ADC1_IN1, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS14PA0PA1 — вывод 15: ADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS15PA1PA2 — вывод 16: ADC1_IN3, COMP2_INM, COMP2_OUT, OPAMP1_VOUT, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX16PA2PA3 — вывод 17: ADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX17PA3VSS — вывод 1818VSSVDD — вывод 1919VDDPA4 — вывод 20: ADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, TIM3_CH2, TSC_G2_IO1, USART2_CK20PA4PA5 — вывод 21: ADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO221PA5PA6 — вывод 22: ADC2_IN3, COMP1_OUT, OPAMP2_VOUT, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO322PA6PA7 — вывод 23: ADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO423PA7PC4 — вывод 24: ADC2_IN5, TIM1_ETR, USART1_TX24PC4PC5 — вывод 25: ADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN, TSC_G3_IO1, USART1_RX25PC5PB0 — вывод 26: COMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N, TIM3_CH3, TSC_G3_IO226PB0PB1 — вывод 27: COMP4_OUT, TIM1_CH3N, TIM3_CH4, TSC_G3_IO327PB1PB2 — вывод 28: ADC2_IN12, COMP4_INM, TSC_G3_IO428PB2PB10 — вывод 29: TIM2_CH3, TSC_SYNC, USART3_TX29PB10PB11 — вывод 30: ADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, TIM2_CH4, TSC_G6_IO1, USART3_RX30PB11VSS — вывод 3131VSSVDD — вывод 3232VDDPB12 — вывод 33: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, TSC_G6_IO2, USART3_CK33PB12PB13 — вывод 34: I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS34PB13PB14 — вывод 35: I2S2_ext_SD, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS35PB14PB15 — вывод 36: ADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N36PB15PC6 — вывод 37: COMP6_OUT, I2S2_MCK, TIM3_CH137PC6PC7 — вывод 38: I2S3_MCK, TIM3_CH238PC7PC8 — вывод 39: TIM3_CH339PC8PC9 — вывод 40: DAC1_EXTI9, I2C3_SDA, I2S_CKIN, TIM3_CH440PC9PA8 — вывод 41: I2C2_SMBA, I2C3_SCL, I2S2_MCK, RCC_MCO, TIM1_CH1, TIM4_ETR, USART1_CK41PA8PA9 — вывод 42: DAC1_EXTI9, I2C2_SCL, I2C3_SMBA, I2S3_MCK, TIM15_BKIN, TIM1_CH2, TIM2_CH3, TSC_G4_IO1, USART1_TX42PA9PA10 — вывод 43: COMP6_OUT, I2C2_SDA, I2S2_ext_SD, SPI2_MISO, TIM17_BKIN, TIM1_CH3, TIM2_CH4, TSC_G4_IO2, USART1_RX43PA10PA11 — вывод 44: ADC1_EXTI11, ADC2_EXTI11, CAN_RX, COMP1_OUT, I2S2_SD, SPI2_MOSI, TIM1_BKIN2, TIM1_CH1N, TIM1_CH4, TIM4_CH1, USART1_CTS, USB_DM44PA11PA12 — вывод 45: CAN_TX, COMP2_OUT, I2S_CKIN, TIM16_CH1, TIM1_CH2N, TIM1_ETR, TIM4_CH2, USART1_DE, USART1_RTS, USB_DP45PA12PA13 — вывод 46: IR_OUT, SYS_JTMS-SWDIO, TIM16_CH1N, TIM4_CH3, TSC_G4_IO3, USART3_CTS46PA13VSS — вывод 4747VSSVDD — вывод 4848VDDPA14 — вывод 49: I2C1_SDA, SYS_JTCK-SWCLK, TIM1_BKIN, TSC_G4_IO4, USART2_TX49PA14PA15 — вывод 50: ADC1_EXTI15, ADC2_EXTI15, I2C1_SCL, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM1_BKIN, TIM2_CH1, TIM2_ETR, TSC_SYNC, USART2_RX50PA15PC10 — вывод 51: I2S3_CK, SPI3_SCK, UART4_TX, USART3_TX51PC10PC11 — вывод 52: ADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD, SPI3_MISO, UART4_RX, USART3_RX52PC11PC12 — вывод 53: I2S3_SD, SPI3_MOSI, UART5_TX, USART3_CK53PC12PD2 — вывод 54: TIM3_ETR, UART5_RX54PD2PB3 — вывод 55: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-TRACESWO, TIM2_CH2, TIM3_ETR, TIM4_ETR, TSC_G5_IO1, USART2_TX55PB3PB4 — вывод 56: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_NJTRST, TIM16_CH1, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART2_RX56PB4PB5 — вывод 57: I2C1_SMBA, I2C3_SDA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM16_BKIN, TIM17_CH1, TIM3_CH2, USART2_CK57PB5PB6 — вывод 58: I2C1_SCL, TIM16_CH1N, TIM4_CH1, TSC_G5_IO3, USART1_TX58PB6PB7 — вывод 59: I2C1_SDA, TIM17_CH1N, TIM3_CH4, TIM4_CH2, TSC_G5_IO4, USART1_RX59PB7BOOT0 — вывод 6060BOOT0PB8 — вывод 61: CAN_RX, COMP1_OUT, I2C1_SCL, TIM16_CH1, TIM1_BKIN, TIM4_CH3, TSC_SYNC, USART3_RX61PB8PB9 — вывод 62: CAN_TX, COMP2_OUT, DAC1_EXTI9, I2C1_SDA, IR_OUT, TIM17_CH1, TIM4_CH4, USART3_TX62PB9VSS — вывод 6363VSSVDD — вывод 6464VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (41, AF7)
CTSPA11 (44, AF7)
DEPA12 (45, AF7)
RTSPA12 (45, AF7)
RXPC5 (25, AF7), PA10 (43, AF7), PB7 (59, AF7)
TXPC4 (24, AF7), PA9 (42, AF7), PB6 (58, AF7)
USART2CKPA4 (20, AF7), PB5 (57, AF7)
CTSPA0 (14, AF7)
DEPA1 (15, AF7)
RTSPA1 (15, AF7)
RXPA3 (17, AF7), PA15 (50, AF7), PB4 (56, AF7)
TXPA2 (16, AF7), PA14 (49, AF7), PB3 (55, AF7)
USART3CKPB12 (33, AF7), PC12 (53, AF7)
CTSPB13 (34, AF7), PA13 (46, AF7)
DEPB14 (35, AF7)
RTSPB14 (35, AF7)
RXPB11 (30, AF7), PC11 (52, AF7), PB8 (61, AF7)
TXPB10 (29, AF7), PC10 (51, AF7), PB9 (62, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (52, AF5)
TXPC10 (51, AF5)
UART5RXPD2 (54, AF5)
TXPC12 (53, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (22, AF5), PB4 (56, AF5)
MOSIPA7 (23, AF5), PB5 (57, AF5)
NSSPA4 (20, AF5), PA15 (50, AF5)
SCKPA5 (21, AF5), PB3 (55, AF5)
SPI2MISOPB14 (35, AF5), PA10 (43, AF5)
MOSIPB15 (36, AF5), PA11 (44, AF5)
NSSPF0-OSC_IN (5, AF5), PB12 (33, AF5)
SCKPF1-OSC_OUT (6, AF5), PB13 (34, AF5)
SPI3MISOPC11 (52, AF6), PB4 (56, AF6)
MOSIPC12 (53, AF6), PB5 (57, AF6)
NSSPA4 (20, AF6), PA15 (50, AF6)
SCKPC10 (51, AF6), PB3 (55, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (40, AF5), PA12 (45, AF5)
I2S2CKPF1-OSC_OUT (6, AF5), PB13 (34, AF5)
ext_SDPB14 (35, AF5), PA10 (43, AF5)
MCKPC6 (37, AF6), PA8 (41, AF5)
SDPB15 (36, AF5), PA11 (44, AF5)
WSPF0-OSC_IN (5, AF5), PB12 (33, AF5)
I2S3CKPC10 (51, AF6), PB3 (55, AF6)
ext_SDPC11 (52, AF6), PB4 (56, AF6)
MCKPC7 (38, AF6), PA9 (42, AF5)
SDPC12 (53, AF6), PB5 (57, AF6)
WSPA4 (20, AF6), PA15 (50, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA15 (50, AF4), PB6 (58, AF4), PB8 (61, AF4)
SDAPA14 (49, AF4), PB7 (59, AF4), PB9 (62, AF4)
SMBAPB5 (57, AF4)
I2C2SCLPF1-OSC_OUT (6, AF4), PA9 (42, AF4)
SDAPF0-OSC_IN (5, AF4), PA10 (43, AF4)
SMBAPB12 (33, AF4), PA8 (41, AF4)
I2C3SCLPA8 (41, AF3)
SDAPC9 (40, AF3), PB5 (57, AF8)
SMBAPA9 (42, AF2)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (44, AF9), PB8 (61, AF9)
TXPA12 (45, AF9), PB9 (62, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (44)
DPPA12 (45)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN1PA0 (14)
IN2PA1 (15)
IN3PA2 (16)
IN4PA3 (17)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN14PB11 (30)
ADC2EXTI11PB11 (30), PA11 (44), PC11 (52)
EXTI15PC15-OSC32_OUT (4), PB15 (36), PA15 (50)
IN1PA4 (20)
IN2PA5 (21)
IN3PA6 (22)
IN4PA7 (23)
IN5PC4 (24)
IN6PC0 (8)
IN7PC1 (9)
IN8PC2 (10)
IN9PC3 (11)
IN11PC5 (25)
IN12PB2 (28)
IN14PB11 (30)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (40), PA9 (42), PB9 (62)
OUT1PA4 (20)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (14), PA4 (20), PA5 (21)
INPPA1 (15)
OUTPA0 (14, AF8), PA6 (22, AF8), PA11 (44, AF8), PB8 (61, AF8)
COMP2INMPA2 (16), PA4 (20), PA5 (21)
INPPA7 (23)
OUTPA2 (16, AF8), PA12 (45, AF8), PB9 (62, AF8)
COMP4INMPA4 (20), PA5 (21), PB2 (28)
INPPB0 (26)
OUTPB1 (27, AF8)
COMP6INMPA4 (20), PA5 (21), PB15 (36)
INPPB11 (30)
OUTPC6 (37, AF7), PA10 (43, AF8)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA3 (17), PC5 (25)
VINM_SECPA3 (17), PC5 (25)
VINPPA1 (15), PA3 (17), PA5 (21), PA7 (23)
VINP_SECPA1 (15), PA3 (17), PA5 (21), PA7 (23)
VOUTPA2 (16)
OPAMP2VINMPA5 (21), PC5 (25)
VINM_SECPA5 (21), PC5 (25)
VINPPA7 (23), PB0 (26), PB14 (35)
VINP_SECPA7 (23), PB0 (26), PB14 (35)
VOUTPA6 (22)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (22, AF6), PB12 (33, AF6), PA14 (49, AF6), PA15 (50, AF9), PB8 (61, AF12)
BKIN2PC3 (11, AF6), PA11 (44, AF12)
CH1PC0 (8, AF2), PA8 (41, AF6)
CH1NPC13 (2, AF4), PA7 (23, AF6), PB13 (34, AF6), PA11 (44, AF6)
CH2PC1 (9, AF2), PA9 (42, AF6)
CH2NPB0 (26, AF6), PB14 (35, AF6), PA12 (45, AF6)
CH3PC2 (10, AF2), PA10 (43, AF6)
CH3NPF0-OSC_IN (5, AF6), PB1 (27, AF6), PB15 (36, AF4)
CH4PC3 (11, AF2), PA11 (44, AF11)
ETRPC4 (24, AF2), PA12 (45, AF11)
TIM2CH1PA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
CH2PA1 (15, AF1), PB3 (55, AF1)
CH3PA2 (16, AF1), PB10 (29, AF1), PA9 (42, AF10)
CH4PA3 (17, AF1), PB11 (30, AF1), PA10 (43, AF10)
ETRPA0 (14, AF1), PA5 (21, AF1), PA15 (50, AF1)
TIM3CH1PA6 (22, AF2), PC6 (37, AF2), PB4 (56, AF2)
CH2PA4 (20, AF2), PA7 (23, AF2), PC7 (38, AF2), PB5 (57, AF2)
CH3PB0 (26, AF2), PC8 (39, AF2)
CH4PB1 (27, AF2), PC9 (40, AF2), PB7 (59, AF10)
ETRPD2 (54, AF2), PB3 (55, AF10)
TIM4CH1PA11 (44, AF10), PB6 (58, AF2)
CH2PA12 (45, AF10), PB7 (59, AF2)
CH3PA13 (46, AF10), PB8 (61, AF2)
CH4PB9 (62, AF2)
ETRPA8 (41, AF10), PB3 (55, AF2)
TIM15BKINPC5 (25, AF2), PA9 (42, AF9)
CH1PA2 (16, AF9), PB14 (35, AF1)
CH1NPA1 (15, AF9), PB15 (36, AF2)
CH2PA3 (17, AF9), PB15 (36, AF1)
TIM16BKINPB5 (57, AF1)
CH1PA6 (22, AF1), PA12 (45, AF1), PB4 (56, AF1), PB8 (61, AF1)
CH1NPA13 (46, AF1), PB6 (58, AF1)
TIM17BKINPA10 (43, AF1), PB4 (56, AF10)
CH1PA7 (23, AF1), PB5 (57, AF10), PB9 (62, AF1)
CH1NPB7 (59, AF1)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPA1 (15, AF0), PB15 (36, AF0)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (14, AF3)
G1_IO2PA1 (15, AF3)
G1_IO3PA2 (16, AF3)
G1_IO4PA3 (17, AF3)
G2_IO1PA4 (20, AF3)
G2_IO2PA5 (21, AF3)
G2_IO3PA6 (22, AF3)
G2_IO4PA7 (23, AF3)
G3_IO1PC5 (25, AF3)
G3_IO2PB0 (26, AF3)
G3_IO3PB1 (27, AF3)
G3_IO4PB2 (28, AF3)
G4_IO1PA9 (42, AF3)
G4_IO2PA10 (43, AF3)
G4_IO3PA13 (46, AF3)
G4_IO4PA14 (49, AF3)
G5_IO1PB3 (55, AF3)
G5_IO2PB4 (56, AF3)
G5_IO3PB6 (58, AF3)
G5_IO4PB7 (59, AF3)
G6_IO1PB11 (30, AF3)
G6_IO2PB12 (33, AF3)
G6_IO3PB13 (34, AF3)
G6_IO4PB14 (35, AF3)
SYNCPB10 (29, AF3), PA15 (50, AF3), PB8 (61, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (49, AF0)
JTDIPA15 (50, AF0)
JTDO-TRACESWOPB3 (55, AF0)
JTMS-SWDIOPA13 (46, AF0)
NJTRSTPB4 (56, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (41, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (14)
SYS_WKUP1PA0 (14)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 64 вывода корпуса LQFP64 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2, TIM1_CH1N (AF4)
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
5PF0-OSC_INввод-выводI2C2_SDA (AF4), I2S2_WS (AF5), RCC_OSC_IN, SPI2_NSS (AF5), TIM1_CH3N (AF6)
6PF1-OSC_OUTввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), RCC_OSC_OUT, SPI2_SCK (AF5)
7NRSTсброс—
8PC0ввод-выводADC1_IN6, ADC2_IN6, TIM1_CH1 (AF2)
9PC1ввод-выводADC1_IN7, ADC2_IN7, TIM1_CH2 (AF2)
10PC2ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH3 (AF2)
11PC3ввод-выводADC1_IN9, ADC2_IN9, TIM1_BKIN2 (AF6), TIM1_CH4 (AF2)
12VSSAпитание—
13VDDAпитание—
14PA0ввод-выводADC1_IN1, COMP1_INM, COMP1_OUT (AF8), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G1_IO1 (AF3), USART2_CTS (AF7)
15PA1ввод-выводADC1_IN2, COMP1_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, RTC_REFIN (AF0), TIM15_CH1N (AF9), TIM2_CH2 (AF1), TSC_G1_IO2 (AF3), USART2_DE (AF7), USART2_RTS (AF7)
16PA2ввод-выводADC1_IN3, COMP2_INM, COMP2_OUT (AF8), OPAMP1_VOUT, TIM15_CH1 (AF9), TIM2_CH3 (AF1), TSC_G1_IO3 (AF3), USART2_TX (AF7)
17PA3ввод-выводADC1_IN4, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP1_VINP, OPAMP1_VINP_SEC, TIM15_CH2 (AF9), TIM2_CH4 (AF1), TSC_G1_IO4 (AF3), USART2_RX (AF7)
18VSSпитание—
19VDDпитание—
20PA4ввод-выводADC2_IN1, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, DAC1_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM3_CH2 (AF2), TSC_G2_IO1 (AF3), USART2_CK (AF7)
21PA5ввод-выводADC2_IN2, COMP1_INM, COMP2_INM, COMP4_INM, COMP6_INM, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_G2_IO2 (AF3)
22PA6ввод-выводADC2_IN3, COMP1_OUT (AF8), OPAMP2_VOUT, SPI1_MISO (AF5), TIM16_CH1 (AF1), TIM1_BKIN (AF6), TIM3_CH1 (AF2), TSC_G2_IO3 (AF3)
23PA7ввод-выводADC2_IN4, COMP2_INP, OPAMP1_VINP, OPAMP1_VINP_SEC, OPAMP2_VINP, OPAMP2_VINP_SEC, SPI1_MOSI (AF5), TIM17_CH1 (AF1), TIM1_CH1N (AF6), TIM3_CH2 (AF2), TSC_G2_IO4 (AF3)
24PC4ввод-выводADC2_IN5, TIM1_ETR (AF2), USART1_TX (AF7)
25PC5ввод-выводADC2_IN11, OPAMP1_VINM, OPAMP1_VINM_SEC, OPAMP2_VINM, OPAMP2_VINM_SEC, TIM15_BKIN (AF2), TSC_G3_IO1 (AF3), USART1_RX (AF7)
26PB0ввод-выводCOMP4_INP, OPAMP2_VINP, OPAMP2_VINP_SEC, TIM1_CH2N (AF6), TIM3_CH3 (AF2), TSC_G3_IO2 (AF3)
27PB1ввод-выводCOMP4_OUT (AF8), TIM1_CH3N (AF6), TIM3_CH4 (AF2), TSC_G3_IO3 (AF3)
28PB2ввод-выводADC2_IN12, COMP4_INM, TSC_G3_IO4 (AF3)
29PB10ввод-выводTIM2_CH3 (AF1), TSC_SYNC (AF3), USART3_TX (AF7)
30PB11ввод-выводADC1_EXTI11, ADC1_IN14, ADC2_EXTI11, ADC2_IN14, COMP6_INP, TIM2_CH4 (AF1), TSC_G6_IO1 (AF3), USART3_RX (AF7)
31VSSпитание—
32VDDпитание—
33PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF6), TSC_G6_IO2 (AF3), USART3_CK (AF7)
34PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF6), TSC_G6_IO3 (AF3), USART3_CTS (AF7)
35PB14ввод-выводI2S2_ext_SD (AF5), OPAMP2_VINP, OPAMP2_VINP_SEC, SPI2_MISO (AF5), TIM15_CH1 (AF1), TIM1_CH2N (AF6), TSC_G6_IO4 (AF3), USART3_DE (AF7), USART3_RTS (AF7)
36PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, COMP6_INM, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM15_CH1N (AF2), TIM15_CH2 (AF1), TIM1_CH3N (AF4)
37PC6ввод-выводCOMP6_OUT (AF7), I2S2_MCK (AF6), TIM3_CH1 (AF2)
38PC7ввод-выводI2S3_MCK (AF6), TIM3_CH2 (AF2)
39PC8ввод-выводTIM3_CH3 (AF2)
40PC9ввод-выводDAC1_EXTI9, I2C3_SDA (AF3), I2S_CKIN (AF5), TIM3_CH4 (AF2)
41PA8ввод-выводI2C2_SMBA (AF4), I2C3_SCL (AF3), I2S2_MCK (AF5), RCC_MCO (AF0), TIM1_CH1 (AF6), TIM4_ETR (AF10), USART1_CK (AF7)
42PA9ввод-выводDAC1_EXTI9, I2C2_SCL (AF4), I2C3_SMBA (AF2), I2S3_MCK (AF5), TIM15_BKIN (AF9), TIM1_CH2 (AF6), TIM2_CH3 (AF10), TSC_G4_IO1 (AF3), USART1_TX (AF7)
43PA10ввод-выводCOMP6_OUT (AF8), I2C2_SDA (AF4), I2S2_ext_SD (AF5), SPI2_MISO (AF5), TIM17_BKIN (AF1), TIM1_CH3 (AF6), TIM2_CH4 (AF10), TSC_G4_IO2 (AF3), USART1_RX (AF7)
44PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, CAN_RX (AF9), COMP1_OUT (AF8), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM1_BKIN2 (AF12), TIM1_CH1N (AF6), TIM1_CH4 (AF11), TIM4_CH1 (AF10), USART1_CTS (AF7), USB_DM
45PA12ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), I2S_CKIN (AF5), TIM16_CH1 (AF1), TIM1_CH2N (AF6), TIM1_ETR (AF11), TIM4_CH2 (AF10), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
46PA13ввод-выводIR_OUT (AF5), SYS_JTMS-SWDIO (AF0), TIM16_CH1N (AF1), TIM4_CH3 (AF10), TSC_G4_IO3 (AF3), USART3_CTS (AF7)
47VSSпитание—
48VDDпитание—
49PA14ввод-выводI2C1_SDA (AF4), SYS_JTCK-SWCLK (AF0), TIM1_BKIN (AF6), TSC_G4_IO4 (AF3), USART2_TX (AF7)
50PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2C1_SCL (AF4), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM1_BKIN (AF9), TIM2_CH1 (AF1), TIM2_ETR (AF1), TSC_SYNC (AF3), USART2_RX (AF7)
51PC10ввод-выводI2S3_CK (AF6), SPI3_SCK (AF6), UART4_TX (AF5), USART3_TX (AF7)
52PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, I2S3_ext_SD (AF6), SPI3_MISO (AF6), UART4_RX (AF5), USART3_RX (AF7)
53PC12ввод-выводI2S3_SD (AF6), SPI3_MOSI (AF6), UART5_TX (AF5), USART3_CK (AF7)
54PD2ввод-выводTIM3_ETR (AF2), UART5_RX (AF5)
55PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-TRACESWO (AF0), TIM2_CH2 (AF1), TIM3_ETR (AF10), TIM4_ETR (AF2), TSC_G5_IO1 (AF3), USART2_TX (AF7)
56PB4ввод-выводI2S3_ext_SD (AF6), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_NJTRST (AF0), TIM16_CH1 (AF1), TIM17_BKIN (AF10), TIM3_CH1 (AF2), TSC_G5_IO2 (AF3), USART2_RX (AF7)
57PB5ввод-выводI2C1_SMBA (AF4), I2C3_SDA (AF8), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM16_BKIN (AF1), TIM17_CH1 (AF10), TIM3_CH2 (AF2), USART2_CK (AF7)
58PB6ввод-выводI2C1_SCL (AF4), TIM16_CH1N (AF1), TIM4_CH1 (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF7)
59PB7ввод-выводI2C1_SDA (AF4), TIM17_CH1N (AF1), TIM3_CH4 (AF10), TIM4_CH2 (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF7)
60BOOT0загрузка—
61PB8ввод-выводCAN_RX (AF9), COMP1_OUT (AF8), I2C1_SCL (AF4), TIM16_CH1 (AF1), TIM1_BKIN (AF12), TIM4_CH3 (AF2), TSC_SYNC (AF3), USART3_RX (AF7)
62PB9ввод-выводCAN_TX (AF9), COMP2_OUT (AF8), DAC1_EXTI9, I2C1_SDA (AF4), IR_OUT (AF6), TIM17_CH1 (AF1), TIM4_CH4 (AF2), USART3_TX (AF7)
63VSSпитание—
64VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD19, 32, 48, 64питание цифровой части и линий ввода-вывода
VDDA13питание аналоговой части: АЦП, ЦАП, генераторы
VSS18, 31, 47, 63общий провод (земля)
VSSA12общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT060выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F302R(D-E)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F302RDSTM32F302RDTx384 КБ64 КБ
STM32F302RESTM32F302RETx512 КБ64 КБ

Линейка STM32F302, семейство STM32F3, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP64, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F302R6, STM32F302R8STM32F30262 из 6412: VSSA → VSSA/VREF-; 13: VDDA → VDDA/VREF+
STM32F303RD, STM32F303RESTM32F30364 из 64выводы совпадают полностью
STM32F030RCSTM32F0x0 Value Line63 из 641: VBAT → VDD
STM32F070RBSTM32F0x0 Value Line63 из 641: VBAT → VDD
STM32F071RBSTM32F0x163 из 6448: VDD → VDDIO2
STM32F072R8, STM32F072RBSTM32F0x263 из 6448: VDD → VDDIO2
STM32F078RBSTM32F0x862 из 6428: PB2 → NPOR; 48: VDD → VDDIO2
STM32F091RB, STM32F091RCSTM32F0x162 из 6448: VDD → VDDIO2; 60: BOOT0 → PF11
STM32F100R4, STM32F100R6STM32F100 Value Line62 из 645: PF0 → PD0; 6: PF1 → PD1
STM32F100R8, STM32F100RBSTM32F100 Value Line62 из 645: PF0 → PD0; 6: PF1 → PD1
STM32F100RC, STM32F100RD, STM32F100RESTM32F100 Value Line62 из 645: PF0 → PD0; 6: PF1 → PD1
STM32F101R4, STM32F101R6STM32F10162 из 645: PF0 → PD0; 6: PF1 → PD1

Частые вопросы

На каких выводах USART1 у STM32F302RD?

В корпусе LQFP64 сигнал USART1_TX выведен на PC4 (вывод 24, AF7) или PA9 (вывод 42, AF7) или PB6 (вывод 58, AF7), USART1_RX — на PC5 (вывод 25, AF7) или PA10 (вывод 43, AF7) или PB7 (вывод 59, AF7).

Где у STM32F302RD выводы SWD для программатора?

SWDIO — PA13 (вывод 46, AF0), SWCLK — PA14 (вывод 49, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F302RD?

I2C1_SCL — PA15 (вывод 50, AF4) или PB6 (вывод 58, AF4) или PB8 (вывод 61, AF4), I2C1_SDA — PA14 (вывод 49, AF4) или PB7 (вывод 59, AF4) или PB9 (вывод 62, AF4).

Сколько выводов ввода-вывода у STM32F302RD в корпусе LQFP64?

51 из 64. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F302RD и STM32F302RE?

Объёмом памяти: STM32F302RD — 384 КБ флеш-памяти и 64 КБ ОЗУ, STM32F302RE — 512 КБ флеш-памяти и 64 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F302RD?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?
