STM32F405OE и STM32F405OG в корпусе WLCSP90: распиновка
STM32F405OE и STM32F405OG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 168 МГц: 512 КБ и 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP90 — 90 шариков, из них 72 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 168 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 128 КБ
- Корпус
- WLCSP90, 90 шариков
- Линий ввода-вывода
- 72
- Напряжение питания
- 1,8…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

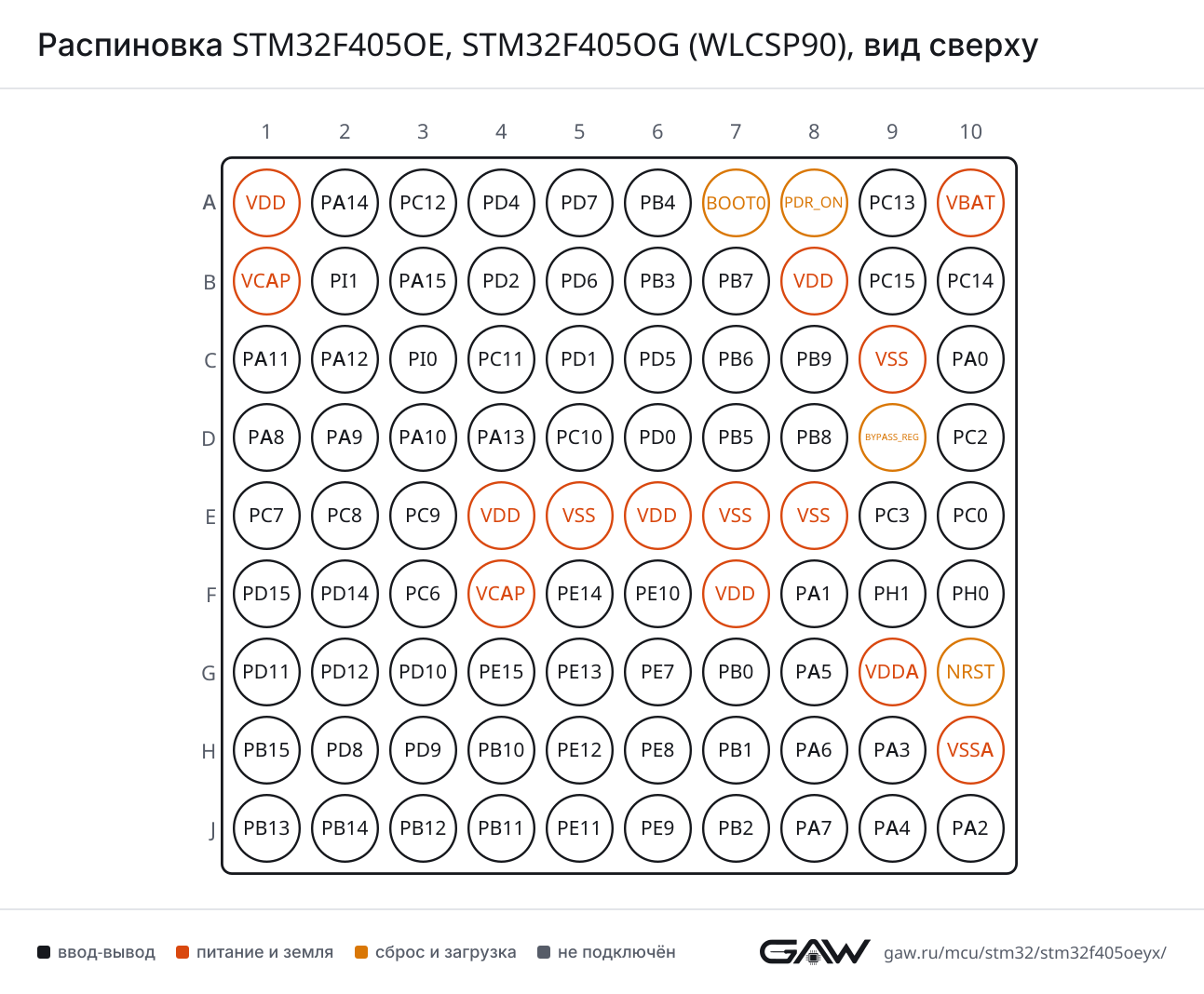

Схема корпуса WLCSP90
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D1, AF7) |
| CTS | PA11 (C1, AF7) | |
| RTS | PA12 (C2, AF7) | |
| RX | PB7 (B7, AF7), PA10 (D3, AF7) | |
| TX | PB6 (C7, AF7), PA9 (D2, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PA4 (J9, AF7) |
| CTS | PA0-WKUP (C10, AF7) | |
| RTS | PD4 (A4, AF7), PA1 (F8, AF7) | |
| RX | PD6 (B5, AF7), PA3 (H9, AF7) | |
| TX | PD5 (C6, AF7), PA2 (J10, AF7) | |
| USART3 | CK | PC12 (A3, AF7), PD10 (G3, AF7), PB12 (J3, AF7) |
| CTS | PD11 (G1, AF7), PB13 (J1, AF7) | |
| RTS | PD12 (G2, AF7), PB14 (J2, AF7) | |
| RX | PC11 (C4, AF7), PD9 (H3, AF7), PB11 (J4, AF7) | |
| TX | PC10 (D5, AF7), PD8 (H2, AF7), PB10 (H4, AF7) | |
| USART6 | CK | PC8 (E2, AF8) |
| RX | PC7 (E1, AF8) | |
| TX | PC6 (F3, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (C4, AF8), PA1 (F8, AF8) |
| TX | PA0-WKUP (C10, AF8), PC10 (D5, AF8) | |
| UART5 | RX | PD2 (B4, AF8) |
| TX | PC12 (A3, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A6, AF5), PA6 (H8, AF5) |
| MOSI | PB5 (D7, AF5), PA7 (J8, AF5) | |
| NSS | PA15 (B3, AF5), PA4 (J9, AF5) | |
| SCK | PB3 (B6, AF5), PA5 (G8, AF5) | |
| SPI2 | MISO | PC2 (D10, AF5), PB14 (J2, AF5) |
| MOSI | PC3 (E9, AF5), PB15 (H1, AF5) | |
| NSS | PI0 (C3, AF5), PB9 (C8, AF5), PB12 (J3, AF5) | |
| SCK | PI1 (B2, AF5), PB10 (H4, AF5), PB13 (J1, AF5) | |
| SPI3 | MISO | PB4 (A6, AF6), PC11 (C4, AF6) |
| MOSI | PC12 (A3, AF6), PB5 (D7, AF6) | |
| NSS | PA15 (B3, AF6), PA4 (J9, AF6) | |
| SCK | PB3 (B6, AF6), PC10 (D5, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (E3, AF5) |
| I2S2 | CK | PI1 (B2, AF5), PB10 (H4, AF5), PB13 (J1, AF5) |
| ext_SD | PC2 (D10, AF6), PB14 (J2, AF6) | |
| MCK | PC6 (F3, AF5) | |
| SD | PC3 (E9, AF5), PB15 (H1, AF5) | |
| WS | PI0 (C3, AF5), PB9 (C8, AF5), PB12 (J3, AF5) | |
| I2S3 | CK | PB3 (B6, AF6), PC10 (D5, AF6) |
| ext_SD | PB4 (A6, AF7), PC11 (C4, AF5) | |
| MCK | PC7 (E1, AF6) | |
| SD | PC12 (A3, AF6), PB5 (D7, AF6) | |
| WS | PA15 (B3, AF6), PA4 (J9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (C7, AF4), PB8 (D8, AF4) |
| SDA | PB7 (B7, AF4), PB9 (C8, AF4) | |
| SMBA | PB5 (D7, AF4) | |
| I2C2 | SCL | PB10 (H4, AF4) |
| SDA | PB11 (J4, AF4) | |
| SMBA | PB12 (J3, AF4) | |
| I2C3 | SCL | PA8 (D1, AF4) |
| SDA | PC9 (E3, AF4) | |
| SMBA | PA9 (D2, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (C1, AF9), PD0 (D6, AF9), PB8 (D8, AF9) |
| TX | PA12 (C2, AF9), PD1 (C5, AF9), PB9 (C8, AF9) | |
| CAN2 | RX | PB5 (D7, AF9), PB12 (J3, AF9) |
| TX | PB6 (C7, AF9), PB13 (J1, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C1, AF10) |
| DP | PA12 (C2, AF10) | |
| ID | PA10 (D3, AF10) | |
| SOF | PA8 (D1, AF10) | |
| VBUS | PA9 (D2) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (J2, AF12) |
| DP | PB15 (H1, AF12) | |
| ID | PB12 (J3, AF12) | |
| SOF | PA4 (J9, AF12) | |
| ULPI_CK | PA5 (G8, AF10) | |
| ULPI_D0 | PA3 (H9, AF10) | |
| ULPI_D1 | PB0 (G7, AF10) | |
| ULPI_D2 | PB1 (H7, AF10) | |
| ULPI_D3 | PB10 (H4, AF10) | |
| ULPI_D4 | PB11 (J4, AF10) | |
| ULPI_D5 | PB12 (J3, AF10) | |
| ULPI_D6 | PB13 (J1, AF10) | |
| ULPI_D7 | PB5 (D7, AF10) | |
| ULPI_DIR | PC2 (D10, AF10) | |
| ULPI_NXT | PC3 (E9, AF10) | |
| ULPI_STP | PC0 (E10, AF10) | |
| VBUS | PB13 (J1) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (A3, AF12) |
| CMD | PD2 (B4, AF12) | |
| D0 | PC8 (E2, AF12) | |
| D1 | PC9 (E3, AF12) | |
| D2 | PC10 (D5, AF12) | |
| D3 | PC11 (C4, AF12) | |
| D4 | PB8 (D8, AF12) | |
| D5 | PB9 (C8, AF12) | |
| D6 | PC6 (F3, AF12) | |
| D7 | PC7 (E1, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C1), PC11 (C4), PD11 (G1), PB11 (J4), PE11 (J5) |
| EXTI15 | PA15 (B3), PC15-OSC32_OUT (B9), PD15 (F1), PE15 (G4), PB15 (H1) | |
| IN0 | PA0-WKUP (C10) | |
| IN1 | PA1 (F8) | |
| IN2 | PA2 (J10) | |
| IN3 | PA3 (H9) | |
| IN4 | PA4 (J9) | |
| IN5 | PA5 (G8) | |
| IN6 | PA6 (H8) | |
| IN7 | PA7 (J8) | |
| IN8 | PB0 (G7) | |
| IN9 | PB1 (H7) | |
| IN10 | PC0 (E10) | |
| IN12 | PC2 (D10) | |
| IN13 | PC3 (E9) | |
| ADC2 | EXTI11 | PA11 (C1), PC11 (C4), PD11 (G1), PB11 (J4), PE11 (J5) |
| EXTI15 | PA15 (B3), PC15-OSC32_OUT (B9), PD15 (F1), PE15 (G4), PB15 (H1) | |
| IN0 | PA0-WKUP (C10) | |
| IN1 | PA1 (F8) | |
| IN2 | PA2 (J10) | |
| IN3 | PA3 (H9) | |
| IN4 | PA4 (J9) | |
| IN5 | PA5 (G8) | |
| IN6 | PA6 (H8) | |
| IN7 | PA7 (J8) | |
| IN8 | PB0 (G7) | |
| IN9 | PB1 (H7) | |
| IN10 | PC0 (E10) | |
| IN12 | PC2 (D10) | |
| IN13 | PC3 (E9) | |
| ADC3 | EXTI11 | PA11 (C1), PC11 (C4), PD11 (G1), PB11 (J4), PE11 (J5) |
| EXTI15 | PA15 (B3), PC15-OSC32_OUT (B9), PD15 (F1), PE15 (G4), PB15 (H1) | |
| IN0 | PA0-WKUP (C10) | |
| IN1 | PA1 (F8) | |
| IN2 | PA2 (J10) | |
| IN3 | PA3 (H9) | |
| IN10 | PC0 (E10) | |
| IN12 | PC2 (D10) | |
| IN13 | PC3 (E9) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (C8), PA9 (D2), PC9 (E3), PD9 (H3), PE9 (J6) |
| OUT1 | PA4 (J9) | |
| OUT2 | PA5 (G8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (G4, AF1), PA6 (H8, AF1), PB12 (J3, AF1) |
| CH1 | PA8 (D1, AF1), PE9 (J6, AF1) | |
| CH1N | PE8 (H6, AF1), PB13 (J1, AF1), PA7 (J8, AF1) | |
| CH2 | PA9 (D2, AF1), PE11 (J5, AF1) | |
| CH2N | PE10 (F6, AF1), PB0 (G7, AF1), PB14 (J2, AF1) | |
| CH3 | PA10 (D3, AF1), PE13 (G5, AF1) | |
| CH3N | PB15 (H1, AF1), PE12 (H5, AF1), PB1 (H7, AF1) | |
| CH4 | PA11 (C1, AF1), PE14 (F5, AF1) | |
| ETR | PA12 (C2, AF1), PE7 (G6, AF1) | |
| TIM2 | CH1 | PA15 (B3, AF1), PA0-WKUP (C10, AF1), PA5 (G8, AF1) |
| CH2 | PB3 (B6, AF1), PA1 (F8, AF1) | |
| CH3 | PB10 (H4, AF1), PA2 (J10, AF1) | |
| CH4 | PA3 (H9, AF1), PB11 (J4, AF1) | |
| ETR | PA15 (B3, AF1), PA0-WKUP (C10, AF1), PA5 (G8, AF1) | |
| TIM3 | CH1 | PB4 (A6, AF2), PC6 (F3, AF2), PA6 (H8, AF2) |
| CH2 | PB5 (D7, AF2), PC7 (E1, AF2), PA7 (J8, AF2) | |
| CH3 | PC8 (E2, AF2), PB0 (G7, AF2) | |
| CH4 | PC9 (E3, AF2), PB1 (H7, AF2) | |
| ETR | PD2 (B4, AF2) | |
| TIM4 | CH1 | PB6 (C7, AF2), PD12 (G2, AF2) |
| CH2 | PB7 (B7, AF2) | |
| CH3 | PB8 (D8, AF2), PD14 (F2, AF2) | |
| CH4 | PB9 (C8, AF2), PD15 (F1, AF2) | |
| TIM5 | CH1 | PA0-WKUP (C10, AF2) |
| CH2 | PA1 (F8, AF2) | |
| CH3 | PA2 (J10, AF2) | |
| CH4 | PI0 (C3, AF2), PA3 (H9, AF2) | |
| TIM8 | BKIN | PA6 (H8, AF3) |
| CH1 | PC6 (F3, AF3) | |
| CH1N | PA5 (G8, AF3), PA7 (J8, AF3) | |
| CH2 | PC7 (E1, AF3) | |
| CH2N | PB0 (G7, AF3), PB14 (J2, AF3) | |
| CH3 | PC8 (E2, AF3) | |
| CH3N | PB15 (H1, AF3), PB1 (H7, AF3) | |
| CH4 | PC9 (E3, AF3) | |
| ETR | PA0-WKUP (C10, AF3) | |
| TIM9 | CH1 | PA2 (J10, AF3) |
| CH2 | PA3 (H9, AF3) | |
| TIM10 | CH1 | PB8 (D8, AF3) |
| TIM11 | CH1 | PB9 (C8, AF3) |
| TIM12 | CH1 | PB14 (J2, AF9) |
| CH2 | PB15 (H1, AF9) | |
| TIM13 | CH1 | PA6 (H8, AF9) |
| TIM14 | CH1 | PA7 (J8, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13-ANTI_TAMP (A9, AF0) |
| REFIN | PB15 (H1, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A16 | PD11 (G1, AF12) |
| A17 | PD12 (G2, AF12) | |
| ALE | PD12 (G2, AF12) | |
| CLE | PD11 (G1, AF12) | |
| D0 | PD14 (F2, AF12) | |
| D1 | PD15 (F1, AF12) | |
| D2 | PD0 (D6, AF12) | |
| D3 | PD1 (C5, AF12) | |
| D4 | PE7 (G6, AF12) | |
| D5 | PE8 (H6, AF12) | |
| D6 | PE9 (J6, AF12) | |
| D7 | PE10 (F6, AF12) | |
| D8 | PE11 (J5, AF12) | |
| D9 | PE12 (H5, AF12) | |
| D10 | PE13 (G5, AF12) | |
| D11 | PE14 (F5, AF12) | |
| D12 | PE15 (G4, AF12) | |
| D13 | PD8 (H2, AF12) | |
| D14 | PD9 (H3, AF12) | |
| D15 | PD10 (G3, AF12) | |
| DA0 | PD14 (F2, AF12) | |
| DA1 | PD15 (F1, AF12) | |
| DA2 | PD0 (D6, AF12) | |
| DA3 | PD1 (C5, AF12) | |
| DA4 | PE7 (G6, AF12) | |
| DA5 | PE8 (H6, AF12) | |
| DA6 | PE9 (J6, AF12) | |
| DA7 | PE10 (F6, AF12) | |
| DA8 | PE11 (J5, AF12) | |
| DA9 | PE12 (H5, AF12) | |
| DA10 | PE13 (G5, AF12) | |
| DA11 | PE14 (F5, AF12) | |
| DA12 | PE15 (G4, AF12) | |
| DA13 | PD8 (H2, AF12) | |
| DA14 | PD9 (H3, AF12) | |
| DA15 | PD10 (G3, AF12) | |
| NCE2 | PD7 (A5, AF12) | |
| NE1 | PD7 (A5, AF12) | |
| NL | PB7 (B7, AF12) | |
| NOE | PD4 (A4, AF12) | |
| NWAIT | PD6 (B5, AF12) | |
| NWE | PD5 (C6, AF12) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A2, AF0) |
| JTDI | PA15 (B3, AF0) | |
| JTDO-SWO | PB3 (B6, AF0) | |
| JTMS-SWDIO | PA13 (D4, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (D1, AF0) |
| MCO_2 | PC9 (E3, AF0) | |
| OSC_IN | PH0-OSC_IN (F10, AF0) | |
| OSC_OUT | PH1-OSC_OUT (F9, AF0) | |
| OSC32_IN | PC14-OSC32_IN (B10, AF0) | |
| OSC32_OUT | PC15-OSC32_OUT (B9, AF0) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP | PA0-WKUP (C10, AF0) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).
Таблица выводов
Все 90 шариков корпуса WLCSP90 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A2 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| A3 | PC12 | ввод-вывод | I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| A4 | PD4 | ввод-вывод | FSMC_NOE (AF12), USART2_RTS (AF7) |
| A5 | PD7 | ввод-вывод | FSMC_NCE2 (AF12), FSMC_NE1 (AF12), USART2_CK (AF7) |
| A6 | PB4 | ввод-вывод | I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| A7 | BOOT0 | загрузка | — |
| A8 | PDR_ON | сброс | — |
| A9 | PC13-ANTI_TAMP | ввод-вывод | RTC_AF1 (AF0) |
| A10 | VBAT | питание | — |
| B1 | VCAP_2 | питание | — |
| B2 | PI1 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5) |
| B3 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| B4 | PD2 | ввод-вывод | SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| B5 | PD6 | ввод-вывод | FSMC_NWAIT (AF12), USART2_RX (AF7) |
| B6 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| B7 | PB7 | ввод-вывод | FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B8 | VDD | питание | — |
| B9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT (AF0) |
| B10 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN (AF0) |
| C1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| C2 | PA12 | ввод-вывод | CAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C3 | PI0 | ввод-вывод | I2S2_WS (AF5), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| C4 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| C5 | PD1 | ввод-вывод | CAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12) |
| C6 | PD5 | ввод-вывод | FSMC_NWE (AF12), USART2_TX (AF7) |
| C7 | PB6 | ввод-вывод | CAN2_TX (AF9), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7) |
| C8 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| C9 | VSS | питание | — |
| C10 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| D1 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| D2 | PA9 | ввод-вывод | DAC_EXTI9, I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| D3 | PA10 | ввод-вывод | TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| D4 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| D5 | PC10 | ввод-вывод | I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| D6 | PD0 | ввод-вывод | CAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12) |
| D7 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| D8 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| D9 | BYPASS_REG | сброс | — |
| D10 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| E1 | PC7 | ввод-вывод | I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| E2 | PC8 | ввод-вывод | SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| E3 | PC9 | ввод-вывод | DAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| E4 | VDD | питание | — |
| E5 | VSS | питание | — |
| E6 | VDD | питание | — |
| E7 | VSS | питание | — |
| E8 | VSS | питание | — |
| E9 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| E10 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10) |
| F1 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2) |
| F2 | PD14 | ввод-вывод | FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2) |
| F3 | PC6 | ввод-вывод | I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| F4 | VCAP_1 | питание | — |
| F5 | PE14 | ввод-вывод | FSMC_D11 (AF12), FSMC_DA11 (AF12), TIM1_CH4 (AF1) |
| F6 | PE10 | ввод-вывод | FSMC_D7 (AF12), FSMC_DA7 (AF12), TIM1_CH2N (AF1) |
| F7 | VDD | питание | — |
| F8 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| F9 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT (AF0) |
| F10 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN (AF0) |
| G1 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16 (AF12), FSMC_CLE (AF12), USART3_CTS (AF7) |
| G2 | PD12 | ввод-вывод | FSMC_A17 (AF12), FSMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| G3 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7) |
| G4 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
| G5 | PE13 | ввод-вывод | FSMC_D10 (AF12), FSMC_DA10 (AF12), TIM1_CH3 (AF1) |
| G6 | PE7 | ввод-вывод | FSMC_D4 (AF12), FSMC_DA4 (AF12), TIM1_ETR (AF1) |
| G7 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10) |
| G8 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| G9 | VDDA | питание | — |
| G10 | NRST | сброс | — |
| H1 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| H2 | PD8 | ввод-вывод | FSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7) |
| H3 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| H4 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| H5 | PE12 | ввод-вывод | FSMC_D9 (AF12), FSMC_DA9 (AF12), TIM1_CH3N (AF1) |
| H6 | PE8 | ввод-вывод | FSMC_D5 (AF12), FSMC_DA5 (AF12), TIM1_CH1N (AF1) |
| H7 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| H8 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| H9 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| H10 | VSSA | питание | — |
| J1 | PB13 | ввод-вывод | CAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| J2 | PB14 | ввод-вывод | I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| J3 | PB12 | ввод-вывод | CAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| J4 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| J5 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), TIM1_CH2 (AF1) |
| J6 | PE9 | ввод-вывод | DAC_EXTI9, FSMC_D6 (AF12), FSMC_DA6 (AF12), TIM1_CH1 (AF1) |
| J7 | PB2 | ввод-вывод | — |
| J8 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J9 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| J10 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | A10 | резервное питание: часы реального времени и резервные регистры |
| VCAP | B1, F4 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | A1, B8, E4, E6, F7 | питание цифровой части и линий ввода-вывода |
| VDDA | G9 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VSS | C9, E5, E7, E8 | общий провод (земля) |
| VSSA | H10 | общий провод аналоговой части |
| BYPASS_REG | D9 | отключение внутреннего стабилизатора напряжения ядра |
| NRST | G10 | сброс, активный уровень — низкий |
| PDR_ON | A8 | управление внутренней схемой сброса по питанию |
| BOOT0 | A7 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F405O(E-G)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F405OE | STM32F405OEYx | 512 КБ | 128 КБ |
| STM32F405OG | STM32F405OGYx | 1 МБ | 128 КБ |
Линейка STM32F405/415, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP90, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F415OG | STM32F405/415 | 90 из 90 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32F405OE?
В корпусе WLCSP90 сигнал USART1_TX выведен на PB6 (шарик C7, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PB7 (шарик B7, AF7) или PA10 (шарик D3, AF7).
Где у STM32F405OE выводы SWD для программатора?
SWDIO — PA13 (шарик D4, AF0), SWCLK — PA14 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F405OE?
I2C1_SCL — PB6 (шарик C7, AF4) или PB8 (шарик D8, AF4), I2C1_SDA — PB7 (шарик B7, AF4) или PB9 (шарик C8, AF4).
Сколько выводов ввода-вывода у STM32F405OE в корпусе WLCSP90?
72 из 90. Ещё 14 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F405OE и STM32F405OG?
Объёмом памяти: STM32F405OE — 512 КБ флеш-памяти и 128 КБ ОЗУ, STM32F405OG — 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F405OE?
От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
