STM32F415OG в корпусе WLCSP90: распиновка
STM32F415OG — микроконтроллер STM32F4 на ядре Cortex-M4 с частотой до 168 МГц: 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус WLCSP90 — 90 шариков, из них 72 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 168 МГц
- Флеш-память
- 1 МБ
- ОЗУ
- 128 КБ
- Корпус
- WLCSP90, 90 шариков
- Линий ввода-вывода
- 72
- Напряжение питания
- 1,8…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

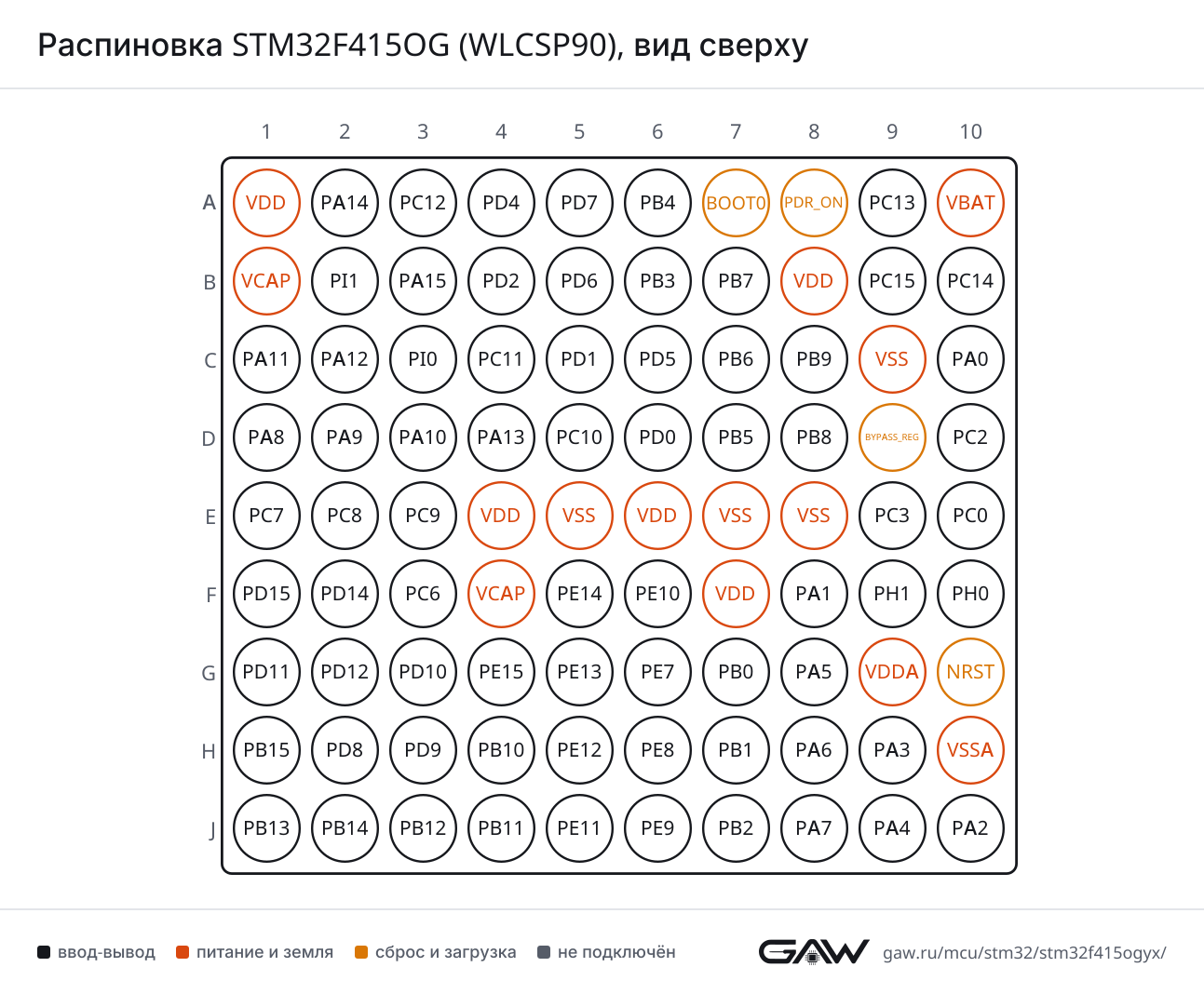

Схема корпуса WLCSP90
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (D1, AF7) |
| CTS | PA11 (C1, AF7) | |
| RTS | PA12 (C2, AF7) | |
| RX | PB7 (B7, AF7), PA10 (D3, AF7) | |
| TX | PB6 (C7, AF7), PA9 (D2, AF7) | |
| USART2 | CK | PD7 (A5, AF7), PA4 (J9, AF7) |
| CTS | PA0-WKUP (C10, AF7) | |
| RTS | PD4 (A4, AF7), PA1 (F8, AF7) | |
| RX | PD6 (B5, AF7), PA3 (H9, AF7) | |
| TX | PD5 (C6, AF7), PA2 (J10, AF7) | |
| USART3 | CK | PC12 (A3, AF7), PD10 (G3, AF7), PB12 (J3, AF7) |
| CTS | PD11 (G1, AF7), PB13 (J1, AF7) | |
| RTS | PD12 (G2, AF7), PB14 (J2, AF7) | |
| RX | PC11 (C4, AF7), PD9 (H3, AF7), PB11 (J4, AF7) | |
| TX | PC10 (D5, AF7), PD8 (H2, AF7), PB10 (H4, AF7) | |
| USART6 | CK | PC8 (E2, AF8) |
| RX | PC7 (E1, AF8) | |
| TX | PC6 (F3, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PC11 (C4, AF8), PA1 (F8, AF8) |
| TX | PA0-WKUP (C10, AF8), PC10 (D5, AF8) | |
| UART5 | RX | PD2 (B4, AF8) |
| TX | PC12 (A3, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (A6, AF5), PA6 (H8, AF5) |
| MOSI | PB5 (D7, AF5), PA7 (J8, AF5) | |
| NSS | PA15 (B3, AF5), PA4 (J9, AF5) | |
| SCK | PB3 (B6, AF5), PA5 (G8, AF5) | |
| SPI2 | MISO | PC2 (D10, AF5), PB14 (J2, AF5) |
| MOSI | PC3 (E9, AF5), PB15 (H1, AF5) | |
| NSS | PI0 (C3, AF5), PB9 (C8, AF5), PB12 (J3, AF5) | |
| SCK | PI1 (B2, AF5), PB10 (H4, AF5), PB13 (J1, AF5) | |
| SPI3 | MISO | PB4 (A6, AF6), PC11 (C4, AF6) |
| MOSI | PC12 (A3, AF6), PB5 (D7, AF6) | |
| NSS | PA15 (B3, AF6), PA4 (J9, AF6) | |
| SCK | PB3 (B6, AF6), PC10 (D5, AF6) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (E3, AF5) |
| I2S2 | CK | PI1 (B2, AF5), PB10 (H4, AF5), PB13 (J1, AF5) |
| ext_SD | PC2 (D10, AF6), PB14 (J2, AF6) | |
| MCK | PC6 (F3, AF5) | |
| SD | PC3 (E9, AF5), PB15 (H1, AF5) | |
| WS | PI0 (C3, AF5), PB9 (C8, AF5), PB12 (J3, AF5) | |
| I2S3 | CK | PB3 (B6, AF6), PC10 (D5, AF6) |
| ext_SD | PB4 (A6, AF7), PC11 (C4, AF5) | |
| MCK | PC7 (E1, AF6) | |
| SD | PC12 (A3, AF6), PB5 (D7, AF6) | |
| WS | PA15 (B3, AF6), PA4 (J9, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (C7, AF4), PB8 (D8, AF4) |
| SDA | PB7 (B7, AF4), PB9 (C8, AF4) | |
| SMBA | PB5 (D7, AF4) | |
| I2C2 | SCL | PB10 (H4, AF4) |
| SDA | PB11 (J4, AF4) | |
| SMBA | PB12 (J3, AF4) | |
| I2C3 | SCL | PA8 (D1, AF4) |
| SDA | PC9 (E3, AF4) | |
| SMBA | PA9 (D2, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (C1, AF9), PD0 (D6, AF9), PB8 (D8, AF9) |
| TX | PA12 (C2, AF9), PD1 (C5, AF9), PB9 (C8, AF9) | |
| CAN2 | RX | PB5 (D7, AF9), PB12 (J3, AF9) |
| TX | PB6 (C7, AF9), PB13 (J1, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C1, AF10) |
| DP | PA12 (C2, AF10) | |
| ID | PA10 (D3, AF10) | |
| SOF | PA8 (D1, AF10) | |
| VBUS | PA9 (D2) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (J2, AF12) |
| DP | PB15 (H1, AF12) | |
| ID | PB12 (J3, AF12) | |
| SOF | PA4 (J9, AF12) | |
| ULPI_CK | PA5 (G8, AF10) | |
| ULPI_D0 | PA3 (H9, AF10) | |
| ULPI_D1 | PB0 (G7, AF10) | |
| ULPI_D2 | PB1 (H7, AF10) | |
| ULPI_D3 | PB10 (H4, AF10) | |
| ULPI_D4 | PB11 (J4, AF10) | |
| ULPI_D5 | PB12 (J3, AF10) | |
| ULPI_D6 | PB13 (J1, AF10) | |
| ULPI_D7 | PB5 (D7, AF10) | |
| ULPI_DIR | PC2 (D10, AF10) | |
| ULPI_NXT | PC3 (E9, AF10) | |
| ULPI_STP | PC0 (E10, AF10) | |
| VBUS | PB13 (J1) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (A3, AF12) |
| CMD | PD2 (B4, AF12) | |
| D0 | PC8 (E2, AF12) | |
| D1 | PC9 (E3, AF12) | |
| D2 | PC10 (D5, AF12) | |
| D3 | PC11 (C4, AF12) | |
| D4 | PB8 (D8, AF12) | |
| D5 | PB9 (C8, AF12) | |
| D6 | PC6 (F3, AF12) | |
| D7 | PC7 (E1, AF12) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PA11 (C1), PC11 (C4), PD11 (G1), PB11 (J4), PE11 (J5) |
| EXTI15 | PA15 (B3), PC15-OSC32_OUT (B9), PD15 (F1), PE15 (G4), PB15 (H1) | |
| IN0 | PA0-WKUP (C10) | |
| IN1 | PA1 (F8) | |
| IN2 | PA2 (J10) | |
| IN3 | PA3 (H9) | |
| IN4 | PA4 (J9) | |
| IN5 | PA5 (G8) | |
| IN6 | PA6 (H8) | |
| IN7 | PA7 (J8) | |
| IN8 | PB0 (G7) | |
| IN9 | PB1 (H7) | |
| IN10 | PC0 (E10) | |
| IN12 | PC2 (D10) | |
| IN13 | PC3 (E9) | |
| ADC2 | EXTI11 | PA11 (C1), PC11 (C4), PD11 (G1), PB11 (J4), PE11 (J5) |
| EXTI15 | PA15 (B3), PC15-OSC32_OUT (B9), PD15 (F1), PE15 (G4), PB15 (H1) | |
| IN0 | PA0-WKUP (C10) | |
| IN1 | PA1 (F8) | |
| IN2 | PA2 (J10) | |
| IN3 | PA3 (H9) | |
| IN4 | PA4 (J9) | |
| IN5 | PA5 (G8) | |
| IN6 | PA6 (H8) | |
| IN7 | PA7 (J8) | |
| IN8 | PB0 (G7) | |
| IN9 | PB1 (H7) | |
| IN10 | PC0 (E10) | |
| IN12 | PC2 (D10) | |
| IN13 | PC3 (E9) | |
| ADC3 | EXTI11 | PA11 (C1), PC11 (C4), PD11 (G1), PB11 (J4), PE11 (J5) |
| EXTI15 | PA15 (B3), PC15-OSC32_OUT (B9), PD15 (F1), PE15 (G4), PB15 (H1) | |
| IN0 | PA0-WKUP (C10) | |
| IN1 | PA1 (F8) | |
| IN2 | PA2 (J10) | |
| IN3 | PA3 (H9) | |
| IN10 | PC0 (E10) | |
| IN12 | PC2 (D10) | |
| IN13 | PC3 (E9) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PB9 (C8), PA9 (D2), PC9 (E3), PD9 (H3), PE9 (J6) |
| OUT1 | PA4 (J9) | |
| OUT2 | PA5 (G8) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PE15 (G4, AF1), PA6 (H8, AF1), PB12 (J3, AF1) |
| CH1 | PA8 (D1, AF1), PE9 (J6, AF1) | |
| CH1N | PE8 (H6, AF1), PB13 (J1, AF1), PA7 (J8, AF1) | |
| CH2 | PA9 (D2, AF1), PE11 (J5, AF1) | |
| CH2N | PE10 (F6, AF1), PB0 (G7, AF1), PB14 (J2, AF1) | |
| CH3 | PA10 (D3, AF1), PE13 (G5, AF1) | |
| CH3N | PB15 (H1, AF1), PE12 (H5, AF1), PB1 (H7, AF1) | |
| CH4 | PA11 (C1, AF1), PE14 (F5, AF1) | |
| ETR | PA12 (C2, AF1), PE7 (G6, AF1) | |
| TIM2 | CH1 | PA15 (B3, AF1), PA0-WKUP (C10, AF1), PA5 (G8, AF1) |
| CH2 | PB3 (B6, AF1), PA1 (F8, AF1) | |
| CH3 | PB10 (H4, AF1), PA2 (J10, AF1) | |
| CH4 | PA3 (H9, AF1), PB11 (J4, AF1) | |
| ETR | PA15 (B3, AF1), PA0-WKUP (C10, AF1), PA5 (G8, AF1) | |
| TIM3 | CH1 | PB4 (A6, AF2), PC6 (F3, AF2), PA6 (H8, AF2) |
| CH2 | PB5 (D7, AF2), PC7 (E1, AF2), PA7 (J8, AF2) | |
| CH3 | PC8 (E2, AF2), PB0 (G7, AF2) | |
| CH4 | PC9 (E3, AF2), PB1 (H7, AF2) | |
| ETR | PD2 (B4, AF2) | |
| TIM4 | CH1 | PB6 (C7, AF2), PD12 (G2, AF2) |
| CH2 | PB7 (B7, AF2) | |
| CH3 | PB8 (D8, AF2), PD14 (F2, AF2) | |
| CH4 | PB9 (C8, AF2), PD15 (F1, AF2) | |
| TIM5 | CH1 | PA0-WKUP (C10, AF2) |
| CH2 | PA1 (F8, AF2) | |
| CH3 | PA2 (J10, AF2) | |
| CH4 | PI0 (C3, AF2), PA3 (H9, AF2) | |
| TIM8 | BKIN | PA6 (H8, AF3) |
| CH1 | PC6 (F3, AF3) | |
| CH1N | PA5 (G8, AF3), PA7 (J8, AF3) | |
| CH2 | PC7 (E1, AF3) | |
| CH2N | PB0 (G7, AF3), PB14 (J2, AF3) | |
| CH3 | PC8 (E2, AF3) | |
| CH3N | PB15 (H1, AF3), PB1 (H7, AF3) | |
| CH4 | PC9 (E3, AF3) | |
| ETR | PA0-WKUP (C10, AF3) | |
| TIM9 | CH1 | PA2 (J10, AF3) |
| CH2 | PA3 (H9, AF3) | |
| TIM10 | CH1 | PB8 (D8, AF3) |
| TIM11 | CH1 | PB9 (C8, AF3) |
| TIM12 | CH1 | PB14 (J2, AF9) |
| CH2 | PB15 (H1, AF9) | |
| TIM13 | CH1 | PA6 (H8, AF9) |
| TIM14 | CH1 | PA7 (J8, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13-ANTI_TAMP (A9, AF0) |
| REFIN | PB15 (H1, AF0) |
FSMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FSMC | A16 | PD11 (G1, AF12) |
| A17 | PD12 (G2, AF12) | |
| ALE | PD12 (G2, AF12) | |
| CLE | PD11 (G1, AF12) | |
| D0 | PD14 (F2, AF12) | |
| D1 | PD15 (F1, AF12) | |
| D2 | PD0 (D6, AF12) | |
| D3 | PD1 (C5, AF12) | |
| D4 | PE7 (G6, AF12) | |
| D5 | PE8 (H6, AF12) | |
| D6 | PE9 (J6, AF12) | |
| D7 | PE10 (F6, AF12) | |
| D8 | PE11 (J5, AF12) | |
| D9 | PE12 (H5, AF12) | |
| D10 | PE13 (G5, AF12) | |
| D11 | PE14 (F5, AF12) | |
| D12 | PE15 (G4, AF12) | |
| D13 | PD8 (H2, AF12) | |
| D14 | PD9 (H3, AF12) | |
| D15 | PD10 (G3, AF12) | |
| DA0 | PD14 (F2, AF12) | |
| DA1 | PD15 (F1, AF12) | |
| DA2 | PD0 (D6, AF12) | |
| DA3 | PD1 (C5, AF12) | |
| DA4 | PE7 (G6, AF12) | |
| DA5 | PE8 (H6, AF12) | |
| DA6 | PE9 (J6, AF12) | |
| DA7 | PE10 (F6, AF12) | |
| DA8 | PE11 (J5, AF12) | |
| DA9 | PE12 (H5, AF12) | |
| DA10 | PE13 (G5, AF12) | |
| DA11 | PE14 (F5, AF12) | |
| DA12 | PE15 (G4, AF12) | |
| DA13 | PD8 (H2, AF12) | |
| DA14 | PD9 (H3, AF12) | |
| DA15 | PD10 (G3, AF12) | |
| NCE2 | PD7 (A5, AF12) | |
| NE1 | PD7 (A5, AF12) | |
| NL | PB7 (B7, AF12) | |
| NOE | PD4 (A4, AF12) | |
| NWAIT | PD6 (B5, AF12) | |
| NWE | PD5 (C6, AF12) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (A2, AF0) |
| JTDI | PA15 (B3, AF0) | |
| JTDO-SWO | PB3 (B6, AF0) | |
| JTMS-SWDIO | PA13 (D4, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (D1, AF0) |
| MCO_2 | PC9 (E3, AF0) | |
| OSC_IN | PH0-OSC_IN (F10, AF0) | |
| OSC_OUT | PH1-OSC_OUT (F9, AF0) | |
| OSC32_IN | PC14-OSC32_IN (B10, AF0) | |
| OSC32_OUT | PC15-OSC32_OUT (B9, AF0) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP | PA0-WKUP (C10, AF0) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), CRYP (криптографический процессор), HASH (блок хеширования).
Таблица выводов
Все 90 шариков корпуса WLCSP90 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | VDD | питание | — |
| A2 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| A3 | PC12 | ввод-вывод | I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| A4 | PD4 | ввод-вывод | FSMC_NOE (AF12), USART2_RTS (AF7) |
| A5 | PD7 | ввод-вывод | FSMC_NCE2 (AF12), FSMC_NE1 (AF12), USART2_CK (AF7) |
| A6 | PB4 | ввод-вывод | I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| A7 | BOOT0 | загрузка | — |
| A8 | PDR_ON | сброс | — |
| A9 | PC13-ANTI_TAMP | ввод-вывод | RTC_AF1 (AF0) |
| A10 | VBAT | питание | — |
| B1 | VCAP_2 | питание | — |
| B2 | PI1 | ввод-вывод | I2S2_CK (AF5), SPI2_SCK (AF5) |
| B3 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| B4 | PD2 | ввод-вывод | SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| B5 | PD6 | ввод-вывод | FSMC_NWAIT (AF12), USART2_RX (AF7) |
| B6 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| B7 | PB7 | ввод-вывод | FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B8 | VDD | питание | — |
| B9 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT (AF0) |
| B10 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN (AF0) |
| C1 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| C2 | PA12 | ввод-вывод | CAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C3 | PI0 | ввод-вывод | I2S2_WS (AF5), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| C4 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| C5 | PD1 | ввод-вывод | CAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12) |
| C6 | PD5 | ввод-вывод | FSMC_NWE (AF12), USART2_TX (AF7) |
| C7 | PB6 | ввод-вывод | CAN2_TX (AF9), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7) |
| C8 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| C9 | VSS | питание | — |
| C10 | PA0-WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| D1 | PA8 | ввод-вывод | I2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| D2 | PA9 | ввод-вывод | DAC_EXTI9, I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| D3 | PA10 | ввод-вывод | TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| D4 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| D5 | PC10 | ввод-вывод | I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| D6 | PD0 | ввод-вывод | CAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12) |
| D7 | PB5 | ввод-вывод | CAN2_RX (AF9), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| D8 | PB8 | ввод-вывод | CAN1_RX (AF9), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| D9 | BYPASS_REG | сброс | — |
| D10 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| E1 | PC7 | ввод-вывод | I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| E2 | PC8 | ввод-вывод | SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| E3 | PC9 | ввод-вывод | DAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| E4 | VDD | питание | — |
| E5 | VSS | питание | — |
| E6 | VDD | питание | — |
| E7 | VSS | питание | — |
| E8 | VSS | питание | — |
| E9 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| E10 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10) |
| F1 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2) |
| F2 | PD14 | ввод-вывод | FSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2) |
| F3 | PC6 | ввод-вывод | I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| F4 | VCAP_1 | питание | — |
| F5 | PE14 | ввод-вывод | FSMC_D11 (AF12), FSMC_DA11 (AF12), TIM1_CH4 (AF1) |
| F6 | PE10 | ввод-вывод | FSMC_D7 (AF12), FSMC_DA7 (AF12), TIM1_CH2N (AF1) |
| F7 | VDD | питание | — |
| F8 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| F9 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT (AF0) |
| F10 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN (AF0) |
| G1 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16 (AF12), FSMC_CLE (AF12), USART3_CTS (AF7) |
| G2 | PD12 | ввод-вывод | FSMC_A17 (AF12), FSMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| G3 | PD10 | ввод-вывод | FSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7) |
| G4 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1) |
| G5 | PE13 | ввод-вывод | FSMC_D10 (AF12), FSMC_DA10 (AF12), TIM1_CH3 (AF1) |
| G6 | PE7 | ввод-вывод | FSMC_D4 (AF12), FSMC_DA4 (AF12), TIM1_ETR (AF1) |
| G7 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10) |
| G8 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| G9 | VDDA | питание | — |
| G10 | NRST | сброс | — |
| H1 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| H2 | PD8 | ввод-вывод | FSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7) |
| H3 | PD9 | ввод-вывод | DAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7) |
| H4 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| H5 | PE12 | ввод-вывод | FSMC_D9 (AF12), FSMC_DA9 (AF12), TIM1_CH3N (AF1) |
| H6 | PE8 | ввод-вывод | FSMC_D5 (AF12), FSMC_DA5 (AF12), TIM1_CH1N (AF1) |
| H7 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| H8 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| H9 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| H10 | VSSA | питание | — |
| J1 | PB13 | ввод-вывод | CAN2_TX (AF9), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| J2 | PB14 | ввод-вывод | I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| J3 | PB12 | ввод-вывод | CAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| J4 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| J5 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), TIM1_CH2 (AF1) |
| J6 | PE9 | ввод-вывод | DAC_EXTI9, FSMC_D6 (AF12), FSMC_DA6 (AF12), TIM1_CH1 (AF1) |
| J7 | PB2 | ввод-вывод | — |
| J8 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J9 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| J10 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| VBAT | A10 | резервное питание: часы реального времени и резервные регистры |
| VCAP | B1, F4 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | A1, B8, E4, E6, F7 | питание цифровой части и линий ввода-вывода |
| VDDA | G9 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VSS | C9, E5, E7, E8 | общий провод (земля) |
| VSSA | H10 | общий провод аналоговой части |
| BYPASS_REG | D9 | отключение внутреннего стабилизатора напряжения ядра |
| NRST | G10 | сброс, активный уровень — низкий |
| PDR_ON | A8 | управление внутренней схемой сброса по питанию |
| BOOT0 | A7 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32F415OGYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F415OG | STM32F415OGYx | 1 МБ | 128 КБ |
Линейка STM32F405/415, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе WLCSP90, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F405OE, STM32F405OG | STM32F405/415 | 90 из 90 | выводы совпадают полностью |
Частые вопросы
На каких выводах USART1 у STM32F415OG?
В корпусе WLCSP90 сигнал USART1_TX выведен на PB6 (шарик C7, AF7) или PA9 (шарик D2, AF7), USART1_RX — на PB7 (шарик B7, AF7) или PA10 (шарик D3, AF7).
Где у STM32F415OG выводы SWD для программатора?
SWDIO — PA13 (шарик D4, AF0), SWCLK — PA14 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F415OG?
I2C1_SCL — PB6 (шарик C7, AF4) или PB8 (шарик D8, AF4), I2C1_SDA — PB7 (шарик B7, AF4) или PB9 (шарик C8, AF4).
Сколько выводов ввода-вывода у STM32F415OG в корпусе WLCSP90?
72 из 90. Ещё 14 выводов заняты питанием и землёй, остальные 4 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32F415OG?
От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
