STM32F407VE и STM32F407VG в корпусе LQFP100: распиновка

STM32F407VE и STM32F407VG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 168 МГц: 512 КБ и 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 168 МГц
Флеш-память
512 КБ и 1 МБ
ОЗУ
128 КБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
82
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

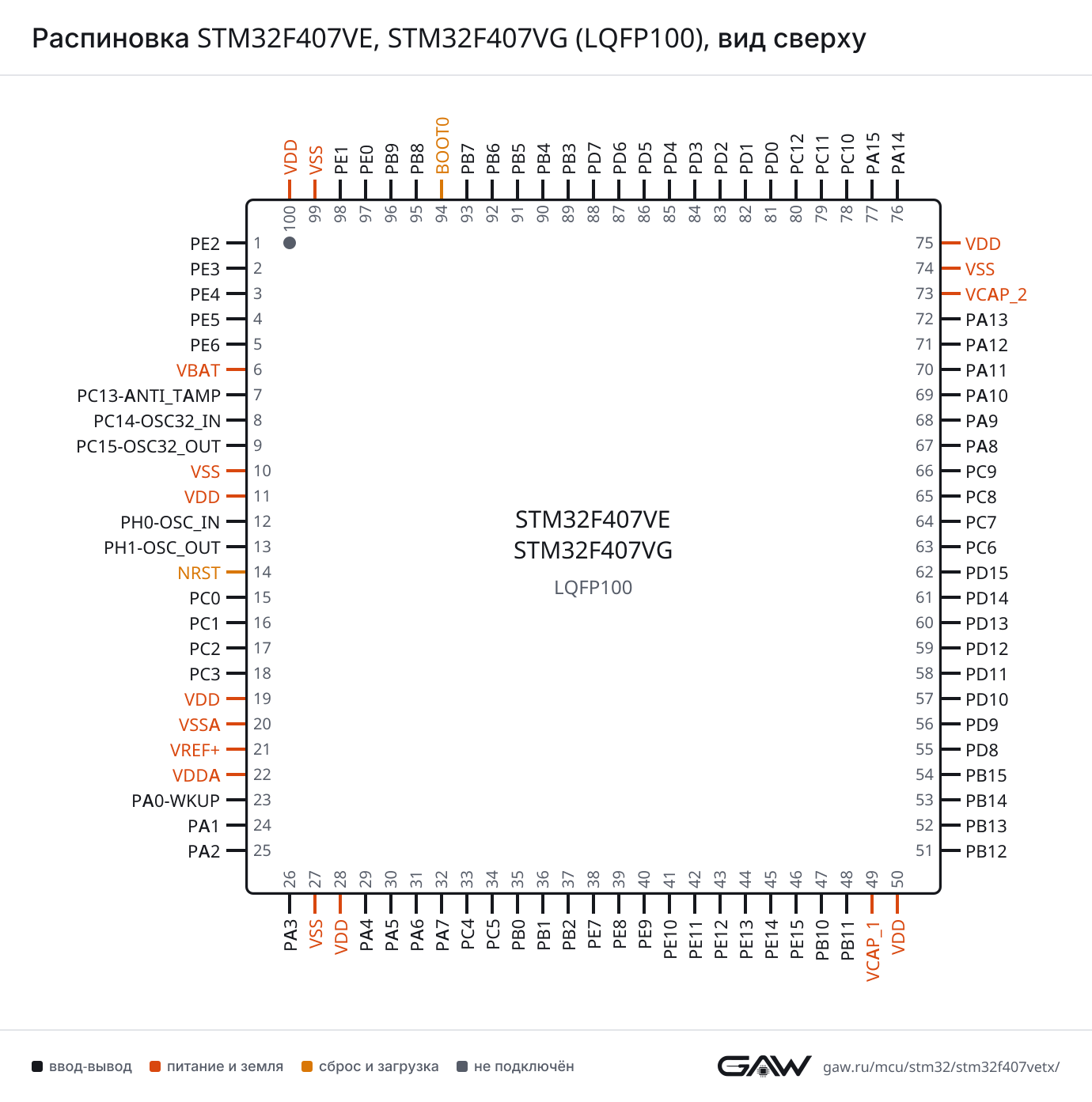

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F407VE, STM32F407VG в корпусе LQFP100, вид сверхуSTM32F407VESTM32F407VGLQFP100, вид сверхуPE2 — вывод 1: ETH_TXD3, FSMC_A23, SYS_TRACECLK1PE2PE3 — вывод 2: FSMC_A19, SYS_TRACED02PE3PE4 — вывод 3: DCMI_D4, FSMC_A20, SYS_TRACED13PE4PE5 — вывод 4: DCMI_D6, FSMC_A21, SYS_TRACED2, TIM9_CH14PE5PE6 — вывод 5: DCMI_D7, FSMC_A22, SYS_TRACED3, TIM9_CH25PE6VBAT — вывод 66VBATPC13-ANTI_TAMP — вывод 7: RTC_AF17PC13-ANTI_TAMPPC14-OSC32_IN — вывод 8: RCC_OSC32_IN8PC14-OSC32_INPC15-OSC32_OUT — вывод 9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT9PC15-OSC32_OUTVSS — вывод 1010VSSVDD — вывод 1111VDDPH0-OSC_IN — вывод 12: RCC_OSC_IN12PH0-OSC_INPH1-OSC_OUT — вывод 13: RCC_OSC_OUT13PH1-OSC_OUTNRST — вывод 1414NRSTPC0 — вывод 15: ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP15PC0PC1 — вывод 16: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC16PC1PC2 — вывод 17: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, I2S2_ext_SD, SPI2_MISO, USB_OTG_HS_ULPI_DIR17PC2PC3 — вывод 18: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXT18PC3VDD — вывод 1919VDDVSSA — вывод 2020VSSAVREF+ — вывод 2121VREF+VDDA — вывод 2222VDDAPA0-WKUP — вывод 23: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS23PA0-WKUPPA1 — вывод 24: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTS24PA1PA2 — вывод 25: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TX25PA2PA3 — вывод 26: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D026PA3VSS — вывод 2727VSSVDD — вывод 2828VDDPA4 — вывод 29: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOF29PA4PA5 — вывод 30: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK30PA5PA6 — вывод 31: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN31PA6PA7 — вывод 32: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N32PA7PC4 — вывод 33: ADC1_IN14, ADC2_IN14, ETH_RXD033PC4PC5 — вывод 34: ADC1_IN15, ADC2_IN15, ETH_RXD134PC5PB0 — вывод 35: ADC1_IN8, ADC2_IN8, ETH_RXD2, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D135PB0PB1 — вывод 36: ADC1_IN9, ADC2_IN9, ETH_RXD3, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D236PB1PB2 — вывод 3737PB2PE7 — вывод 38: FSMC_D4, FSMC_DA4, TIM1_ETR38PE7PE8 — вывод 39: FSMC_D5, FSMC_DA5, TIM1_CH1N39PE8PE9 — вывод 40: DAC_EXTI9, FSMC_D6, FSMC_DA6, TIM1_CH140PE9PE10 — вывод 41: FSMC_D7, FSMC_DA7, TIM1_CH2N41PE10PE11 — вывод 42: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8, FSMC_DA8, TIM1_CH242PE11PE12 — вывод 43: FSMC_D9, FSMC_DA9, TIM1_CH3N43PE12PE13 — вывод 44: FSMC_D10, FSMC_DA10, TIM1_CH344PE13PE14 — вывод 45: FSMC_D11, FSMC_DA11, TIM1_CH445PE14PE15 — вывод 46: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12, FSMC_DA12, TIM1_BKIN46PE15PB10 — вывод 47: ETH_RX_ER, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D347PB10PB11 — вывод 48: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D448PB11VCAP_1 — вывод 4949VCAP_1VDD — вывод 5050VDDPB12 — вывод 51: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D551PB12PB13 — вывод 52: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUS52PB13PB14 — вывод 53: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DM53PB14PB15 — вывод 54: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DP54PB15PD8 — вывод 55: FSMC_D13, FSMC_DA13, USART3_TX55PD8PD9 — вывод 56: DAC_EXTI9, FSMC_D14, FSMC_DA14, USART3_RX56PD9PD10 — вывод 57: FSMC_D15, FSMC_DA15, USART3_CK57PD10PD11 — вывод 58: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16, FSMC_CLE, USART3_CTS58PD11PD12 — вывод 59: FSMC_A17, FSMC_ALE, TIM4_CH1, USART3_RTS59PD12PD13 — вывод 60: FSMC_A18, TIM4_CH260PD13PD14 — вывод 61: FSMC_D0, FSMC_DA0, TIM4_CH361PD14PD15 — вывод 62: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1, FSMC_DA1, TIM4_CH462PD15PC6 — вывод 63: DCMI_D0, I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TX63PC6PC7 — вывод 64: DCMI_D1, I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RX64PC7PC8 — вывод 65: DCMI_D2, SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CK65PC8PC9 — вывод 66: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH466PC9PA8 — вывод 67: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOF67PA8PA9 — вывод 68: DAC_EXTI9, DCMI_D0, I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUS68PA9PA10 — вывод 69: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_ID69PA10PA11 — вывод 70: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DM70PA11PA12 — вывод 71: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DP71PA12PA13 — вывод 72: SYS_JTMS-SWDIO72PA13VCAP_2 — вывод 7373VCAP_2VSS — вывод 7474VSSVDD — вывод 7575VDDPA14 — вывод 76: SYS_JTCK-SWCLK76PA14PA15 — вывод 77: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR77PA15PC10 — вывод 78: DCMI_D8, I2S3_CK, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TX78PC10PC11 — вывод 79: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RX79PC11PC12 — вывод 80: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CK80PC12PD0 — вывод 81: CAN1_RX, FSMC_D2, FSMC_DA281PD0PD1 — вывод 82: CAN1_TX, FSMC_D3, FSMC_DA382PD1PD2 — вывод 83: DCMI_D11, SDIO_CMD, TIM3_ETR, UART5_RX83PD2PD3 — вывод 84: FSMC_CLK, USART2_CTS84PD3PD4 — вывод 85: FSMC_NOE, USART2_RTS85PD4PD5 — вывод 86: FSMC_NWE, USART2_TX86PD5PD6 — вывод 87: FSMC_NWAIT, USART2_RX87PD6PD7 — вывод 88: FSMC_NCE2, FSMC_NE1, USART2_CK88PD7PB3 — вывод 89: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH289PB3PB4 — вывод 90: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH190PB4PB5 — вывод 91: CAN2_RX, DCMI_D10, ETH_PPS_OUT, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D791PB5PB6 — вывод 92: CAN2_TX, DCMI_D5, I2C1_SCL, TIM4_CH1, USART1_TX92PB6PB7 — вывод 93: DCMI_VSYNC, FSMC_NL, I2C1_SDA, TIM4_CH2, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, SDIO_D4, TIM10_CH1, TIM4_CH395PB8PB9 — вывод 96: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH496PB9PE0 — вывод 97: DCMI_D2, FSMC_NBL0, TIM4_ETR97PE0PE1 — вывод 98: DCMI_D3, FSMC_NBL198PE1VSS — вывод 9999VSSVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (67, AF7)
CTSPA11 (70, AF7)
RTSPA12 (71, AF7)
RXPA10 (69, AF7), PB7 (93, AF7)
TXPA9 (68, AF7), PB6 (92, AF7)
USART2CKPA4 (29, AF7), PD7 (88, AF7)
CTSPA0-WKUP (23, AF7), PD3 (84, AF7)
RTSPA1 (24, AF7), PD4 (85, AF7)
RXPA3 (26, AF7), PD6 (87, AF7)
TXPA2 (25, AF7), PD5 (86, AF7)
USART3CKPB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7)
CTSPB13 (52, AF7), PD11 (58, AF7)
RTSPB14 (53, AF7), PD12 (59, AF7)
RXPB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7)
TXPB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7)
USART6CKPC8 (65, AF8)
RXPC7 (64, AF8)
TXPC6 (63, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPA1 (24, AF8), PC11 (79, AF8)
TXPA0-WKUP (23, AF8), PC10 (78, AF8)
UART5RXPD2 (83, AF8)
TXPC12 (80, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (31, AF5), PB4 (90, AF5)
MOSIPA7 (32, AF5), PB5 (91, AF5)
NSSPA4 (29, AF5), PA15 (77, AF5)
SCKPA5 (30, AF5), PB3 (89, AF5)
SPI2MISOPC2 (17, AF5), PB14 (53, AF5)
MOSIPC3 (18, AF5), PB15 (54, AF5)
NSSPB12 (51, AF5), PB9 (96, AF5)
SCKPB10 (47, AF5), PB13 (52, AF5)
SPI3MISOPC11 (79, AF6), PB4 (90, AF6)
MOSIPC12 (80, AF6), PB5 (91, AF6)
NSSPA4 (29, AF6), PA15 (77, AF6)
SCKPC10 (78, AF6), PB3 (89, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (66, AF5)
I2S2CKPB10 (47, AF5), PB13 (52, AF5)
ext_SDPC2 (17, AF6), PB14 (53, AF6)
MCKPC6 (63, AF5)
SDPC3 (18, AF5), PB15 (54, AF5)
WSPB12 (51, AF5), PB9 (96, AF5)
I2S3CKPC10 (78, AF6), PB3 (89, AF6)
ext_SDPC11 (79, AF5), PB4 (90, AF7)
MCKPC7 (64, AF6)
SDPC12 (80, AF6), PB5 (91, AF6)
WSPA4 (29, AF6), PA15 (77, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPB10 (47, AF4)
SDAPB11 (48, AF4)
SMBAPB12 (51, AF4)
I2C3SCLPA8 (67, AF4)
SDAPC9 (66, AF4)
SMBAPA9 (68, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9)
TXPA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9)
CAN2RXPB12 (51, AF9), PB5 (91, AF9)
TXPB13 (52, AF9), PB6 (92, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (70, AF10)
DPPA12 (71, AF10)
IDPA10 (69, AF10)
SOFPA8 (67, AF10)
VBUSPA9 (68)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (53, AF12)
DPPB15 (54, AF12)
IDPB12 (51, AF12)
SOFPA4 (29, AF12)
ULPI_CKPA5 (30, AF10)
ULPI_D0PA3 (26, AF10)
ULPI_D1PB0 (35, AF10)
ULPI_D2PB1 (36, AF10)
ULPI_D3PB10 (47, AF10)
ULPI_D4PB11 (48, AF10)
ULPI_D5PB12 (51, AF10)
ULPI_D6PB13 (52, AF10)
ULPI_D7PB5 (91, AF10)
ULPI_DIRPC2 (17, AF10)
ULPI_NXTPC3 (18, AF10)
ULPI_STPPC0 (15, AF10)
VBUSPB13 (52)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPA3 (26, AF11)
CRSPA0-WKUP (23, AF11)
CRS_DVPA7 (32, AF11)
MDCPC1 (16, AF11)
MDIOPA2 (25, AF11)
PPS_OUTPB5 (91, AF11)
REF_CLKPA1 (24, AF11)
RX_CLKPA1 (24, AF11)
RX_DVPA7 (32, AF11)
RX_ERPB10 (47, AF11)
RXD0PC4 (33, AF11)
RXD1PC5 (34, AF11)
RXD2PB0 (35, AF11)
RXD3PB1 (36, AF11)
TX_CLKPC3 (18, AF11)
TX_ENPB11 (48, AF11)
TXD0PB12 (51, AF11)
TXD1PB13 (52, AF11)
TXD2PC2 (17, AF11)
TXD3PE2 (1, AF11), PB8 (95, AF11)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (80, AF12)
CMDPD2 (83, AF12)
D0PC8 (65, AF12)
D1PC9 (66, AF12)
D2PC10 (78, AF12)
D3PC11 (79, AF12)
D4PB8 (95, AF12)
D5PB9 (96, AF12)
D6PC6 (63, AF12)
D7PC7 (64, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
ADC2EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN4PA4 (29)
IN5PA5 (30)
IN6PA6 (31)
IN7PA7 (32)
IN8PB0 (35)
IN9PB1 (36)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)
IN14PC4 (33)
IN15PC5 (34)
ADC3EXTI11PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79)
EXTI15PC15-OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77)
IN0PA0-WKUP (23)
IN1PA1 (24)
IN2PA2 (25)
IN3PA3 (26)
IN10PC0 (15)
IN11PC1 (16)
IN12PC2 (17)
IN13PC3 (18)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96)
OUT1PA4 (29)
OUT2PA5 (30)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1)
CH1PE9 (40, AF1), PA8 (67, AF1)
CH1NPA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1)
CH2PE11 (42, AF1), PA9 (68, AF1)
CH2NPB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1)
CH3PE13 (44, AF1), PA10 (69, AF1)
CH3NPB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1)
CH4PE14 (45, AF1), PA11 (70, AF1)
ETRPE7 (38, AF1), PA12 (71, AF1)
TIM2CH1PA0-WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1)
CH2PA1 (24, AF1), PB3 (89, AF1)
CH3PA2 (25, AF1), PB10 (47, AF1)
CH4PA3 (26, AF1), PB11 (48, AF1)
ETRPA0-WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1)
TIM3CH1PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2)
CH2PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2)
CH3PB0 (35, AF2), PC8 (65, AF2)
CH4PB1 (36, AF2), PC9 (66, AF2)
ETRPD2 (83, AF2)
TIM4CH1PD12 (59, AF2), PB6 (92, AF2)
CH2PD13 (60, AF2), PB7 (93, AF2)
CH3PD14 (61, AF2), PB8 (95, AF2)
CH4PD15 (62, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0-WKUP (23, AF2)
CH2PA1 (24, AF2)
CH3PA2 (25, AF2)
CH4PA3 (26, AF2)
TIM8BKINPA6 (31, AF3)
CH1PC6 (63, AF3)
CH1NPA5 (30, AF3), PA7 (32, AF3)
CH2PC7 (64, AF3)
CH2NPB0 (35, AF3), PB14 (53, AF3)
CH3PC8 (65, AF3)
CH3NPB1 (36, AF3), PB15 (54, AF3)
CH4PC9 (66, AF3)
ETRPA0-WKUP (23, AF3)
TIM9CH1PE5 (4, AF3), PA2 (25, AF3)
CH2PE6 (5, AF3), PA3 (26, AF3)
TIM10CH1PB8 (95, AF3)
TIM11CH1PB9 (96, AF3)
TIM12CH1PB14 (53, AF9)
CH2PB15 (54, AF9)
TIM13CH1PA6 (31, AF9)
TIM14CH1PA7 (32, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13-ANTI_TAMP (7, AF0)
REFINPB15 (54, AF0)

FSMC — контроллер внешней памяти

БлокСигналВыводы
FSMCA16PD11 (58, AF12)
A17PD12 (59, AF12)
A18PD13 (60, AF12)
A19PE3 (2, AF12)
A20PE4 (3, AF12)
A21PE5 (4, AF12)
A22PE6 (5, AF12)
A23PE2 (1, AF12)
ALEPD12 (59, AF12)
CLEPD11 (58, AF12)
CLKPD3 (84, AF12)
D0PD14 (61, AF12)
D1PD15 (62, AF12)
D2PD0 (81, AF12)
D3PD1 (82, AF12)
D4PE7 (38, AF12)
D5PE8 (39, AF12)
D6PE9 (40, AF12)
D7PE10 (41, AF12)
D8PE11 (42, AF12)
D9PE12 (43, AF12)
D10PE13 (44, AF12)
D11PE14 (45, AF12)
D12PE15 (46, AF12)
D13PD8 (55, AF12)
D14PD9 (56, AF12)
D15PD10 (57, AF12)
DA0PD14 (61, AF12)
DA1PD15 (62, AF12)
DA2PD0 (81, AF12)
DA3PD1 (82, AF12)
DA4PE7 (38, AF12)
DA5PE8 (39, AF12)
DA6PE9 (40, AF12)
DA7PE10 (41, AF12)
DA8PE11 (42, AF12)
DA9PE12 (43, AF12)
DA10PE13 (44, AF12)
DA11PE14 (45, AF12)
DA12PE15 (46, AF12)
DA13PD8 (55, AF12)
DA14PD9 (56, AF12)
DA15PD10 (57, AF12)
NBL0PE0 (97, AF12)
NBL1PE1 (98, AF12)
NCE2PD7 (88, AF12)
NE1PD7 (88, AF12)
NLPB7 (93, AF12)
NOEPD4 (85, AF12)
NWAITPD6 (87, AF12)
NWEPD5 (86, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (63, AF13), PA9 (68, AF13)
D1PC7 (64, AF13), PA10 (69, AF13)
D2PC8 (65, AF13), PE0 (97, AF13)
D3PC9 (66, AF13), PE1 (98, AF13)
D4PE4 (3, AF13), PC11 (79, AF13)
D5PB6 (92, AF13)
D6PE5 (4, AF13), PB8 (95, AF13)
D7PE6 (5, AF13), PB9 (96, AF13)
D8PC10 (78, AF13)
D9PC12 (80, AF13)
D10PB5 (91, AF13)
D11PD2 (83, AF13)
HSYNCPA4 (29, AF13)
PIXCLKPA6 (31, AF13)
VSYNCPB7 (93, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (76, AF0)
JTDIPA15 (77, AF0)
JTDO-SWOPB3 (89, AF0)
JTMS-SWDIOPA13 (72, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PE3 (2, AF0)
TRACED1PE4 (3, AF0)
TRACED2PE5 (4, AF0)
TRACED3PE6 (5, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (67, AF0)
MCO_2PC9 (66, AF0)
OSC_INPH0-OSC_IN (12, AF0)
OSC_OUTPH1-OSC_OUT (13, AF0)
OSC32_INPC14-OSC32_IN (8, AF0)
OSC32_OUTPC15-OSC32_OUT (9, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (23, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводETH_TXD3 (AF11), FSMC_A23 (AF12), SYS_TRACECLK (AF0)
2PE3ввод-выводFSMC_A19 (AF12), SYS_TRACED0 (AF0)
3PE4ввод-выводDCMI_D4 (AF13), FSMC_A20 (AF12), SYS_TRACED1 (AF0)
4PE5ввод-выводDCMI_D6 (AF13), FSMC_A21 (AF12), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
5PE6ввод-выводDCMI_D7 (AF13), FSMC_A22 (AF12), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
6VBATпитание—
7PC13-ANTI_TAMPввод-выводRTC_AF1 (AF0)
8PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0)
9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT (AF0)
10VSSпитание—
11VDDпитание—
12PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
13PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
14NRSTсброс—
15PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10)
16PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11)
17PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
18PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
19VDDпитание—
20VSSAпитание—
21VREF+питание—
22VDDAпитание—
23PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
24PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
25PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
26PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
27VSSпитание—
28VDDпитание—
29PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
30PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
31PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
32PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
33PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11)
34PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11)
35PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
36PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
37PB2ввод-вывод—
38PE7ввод-выводFSMC_D4 (AF12), FSMC_DA4 (AF12), TIM1_ETR (AF1)
39PE8ввод-выводFSMC_D5 (AF12), FSMC_DA5 (AF12), TIM1_CH1N (AF1)
40PE9ввод-выводDAC_EXTI9, FSMC_D6 (AF12), FSMC_DA6 (AF12), TIM1_CH1 (AF1)
41PE10ввод-выводFSMC_D7 (AF12), FSMC_DA7 (AF12), TIM1_CH2N (AF1)
42PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_D8 (AF12), FSMC_DA8 (AF12), TIM1_CH2 (AF1)
43PE12ввод-выводFSMC_D9 (AF12), FSMC_DA9 (AF12), TIM1_CH3N (AF1)
44PE13ввод-выводFSMC_D10 (AF12), FSMC_DA10 (AF12), TIM1_CH3 (AF1)
45PE14ввод-выводFSMC_D11 (AF12), FSMC_DA11 (AF12), TIM1_CH4 (AF1)
46PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D12 (AF12), FSMC_DA12 (AF12), TIM1_BKIN (AF1)
47PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
48PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
49VCAP_1питание—
50VDDпитание—
51PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
52PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
53PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
54PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
55PD8ввод-выводFSMC_D13 (AF12), FSMC_DA13 (AF12), USART3_TX (AF7)
56PD9ввод-выводDAC_EXTI9, FSMC_D14 (AF12), FSMC_DA14 (AF12), USART3_RX (AF7)
57PD10ввод-выводFSMC_D15 (AF12), FSMC_DA15 (AF12), USART3_CK (AF7)
58PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FSMC_A16 (AF12), FSMC_CLE (AF12), USART3_CTS (AF7)
59PD12ввод-выводFSMC_A17 (AF12), FSMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7)
60PD13ввод-выводFSMC_A18 (AF12), TIM4_CH2 (AF2)
61PD14ввод-выводFSMC_D0 (AF12), FSMC_DA0 (AF12), TIM4_CH3 (AF2)
62PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FSMC_D1 (AF12), FSMC_DA1 (AF12), TIM4_CH4 (AF2)
63PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
64PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
65PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
66PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
67PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
68PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
69PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
70PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
71PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
72PA13ввод-выводSYS_JTMS-SWDIO (AF0)
73VCAP_2питание—
74VSSпитание—
75VDDпитание—
76PA14ввод-выводSYS_JTCK-SWCLK (AF0)
77PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
78PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
79PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
80PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
81PD0ввод-выводCAN1_RX (AF9), FSMC_D2 (AF12), FSMC_DA2 (AF12)
82PD1ввод-выводCAN1_TX (AF9), FSMC_D3 (AF12), FSMC_DA3 (AF12)
83PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
84PD3ввод-выводFSMC_CLK (AF12), USART2_CTS (AF7)
85PD4ввод-выводFSMC_NOE (AF12), USART2_RTS (AF7)
86PD5ввод-выводFSMC_NWE (AF12), USART2_TX (AF7)
87PD6ввод-выводFSMC_NWAIT (AF12), USART2_RX (AF7)
88PD7ввод-выводFSMC_NCE2 (AF12), FSMC_NE1 (AF12), USART2_CK (AF7)
89PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
90PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
91PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
92PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
93PB7ввод-выводDCMI_VSYNC (AF13), FSMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
96PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
97PE0ввод-выводDCMI_D2 (AF13), FSMC_NBL0 (AF12), TIM4_ETR (AF2)
98PE1ввод-выводDCMI_D3 (AF13), FSMC_NBL1 (AF12)
99VSSпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT6резервное питание: часы реального времени и резервные регистры
VCAP49, 73вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD11, 19, 28, 50, 75, 100питание цифровой части и линий ввода-вывода
VDDA22питание аналоговой части: АЦП, ЦАП, генераторы
VREF+21верхнее опорное напряжение АЦП и ЦАП
VSS10, 27, 74, 99общий провод (земля)
VSSA20общий провод аналоговой части
NRST14сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F407V(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F407VESTM32F407VETx512 КБ128 КБ
STM32F407VGSTM32F407VGTx1 МБ128 КБ

Линейка STM32F407/417, семейство STM32F4, ядро Cortex-M4. Отладочные платы ST на этом микроконтроллере: STM32F4-DISCO-AudioPack, STM32F407G-DISC1.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F417VE, STM32F417VGSTM32F407/417100 из 100выводы совпадают полностью
STM32F405VGSTM32F405/415100 из 100выводы совпадают полностью
STM32F415VGSTM32F405/415100 из 100выводы совпадают полностью
STM32F427VG, STM32F427VISTM32F427/437100 из 100выводы совпадают полностью
STM32F429VE, STM32F429VGSTM32F429/439100 из 100выводы совпадают полностью
STM32F429VISTM32F429/439100 из 100выводы совпадают полностью
STM32F437VG, STM32F437VISTM32F427/437100 из 100выводы совпадают полностью
STM32F439VG, STM32F439VISTM32F429/439100 из 100выводы совпадают полностью
STM32F205V(B-C-E-F-G)TxSTM32F2x599 из 10099: VSS → RFU
STM32F207V(C-E-F-G)TxSTM32F2x799 из 10099: VSS → RFU
STM32F215V(E-G)TxSTM32F2x599 из 10099: VSS → RFU
STM32F217V(E-G)TxSTM32F2x799 из 10099: VSS → RFU

Частые вопросы

На каких выводах USART1 у STM32F407VE?

В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).

Где у STM32F407VE выводы SWD для программатора?

SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F407VE?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32F407VE в корпусе LQFP100?

82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F407VE и STM32F407VG?

Объёмом памяти: STM32F407VE — 512 КБ флеш-памяти и 128 КБ ОЗУ, STM32F407VG — 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F407VE?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
