STM32F429VE и STM32F429VG в корпусе LQFP100: распиновка
STM32F429VE и STM32F429VG — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 512 КБ и 1 МБ флеш-памяти и 192 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 82 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M4
- Частота ядра
- до 180 МГц
- Флеш-память
- 512 КБ и 1 МБ
- ОЗУ
- 192 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 82
- Напряжение питания
- 1,8…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

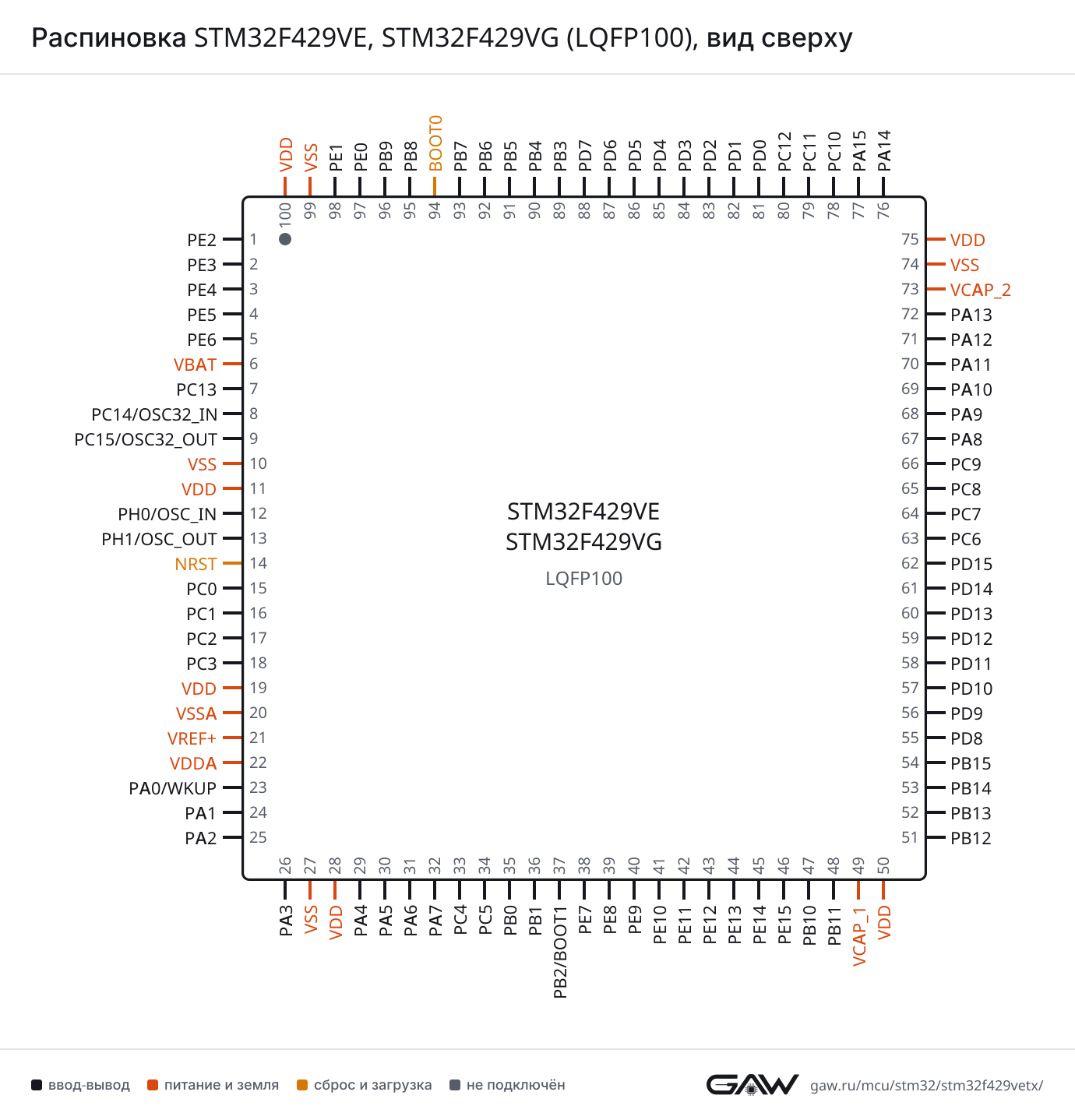

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PA9 (68, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7) |
| CTS | PA0/WKUP (23, AF7), PD3 (84, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PD6 (87, AF7) | |
| TX | PA2 (25, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PB13 (52, AF7), PD11 (58, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7) | |
| RX | PB11 (48, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7) | |
| USART6 | CK | PC8 (65, AF8) |
| RX | PC7 (64, AF8) | |
| TX | PC6 (63, AF8) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | RX | PA1 (24, AF8), PC11 (79, AF8) |
| TX | PA0/WKUP (23, AF8), PC10 (78, AF8) | |
| UART5 | RX | PD2 (83, AF8) |
| TX | PC12 (80, AF8) | |
| UART7 | RX | PE7 (38, AF8) |
| TX | PE8 (39, AF8) | |
| UART8 | RX | PE0 (97, AF8) |
| TX | PE1 (98, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PB4 (90, AF5) |
| MOSI | PA7 (32, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PA15 (77, AF5) | |
| SCK | PA5 (30, AF5), PB3 (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5) |
| MOSI | PC3 (18, AF5), PB15 (54, AF5) | |
| NSS | PB12 (51, AF5), PB9 (96, AF5) | |
| SCK | PB10 (47, AF5), PB13 (52, AF5), PD3 (84, AF5) | |
| SPI3 | MISO | PC11 (79, AF6), PB4 (90, AF6) |
| MOSI | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| NSS | PA4 (29, AF6), PA15 (77, AF6) | |
| SCK | PC10 (78, AF6), PB3 (89, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PE13 (44, AF5) |
| MOSI | PE6 (5, AF5), PE14 (45, AF5) | |
| NSS | PE4 (3, AF5), PE11 (42, AF5) | |
| SCK | PE2 (1, AF5), PE12 (43, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (66, AF5) |
| I2S2 | CK | PB10 (47, AF5), PB13 (52, AF5), PD3 (84, AF5) |
| ext_SD | PC2 (17, AF6), PB14 (53, AF6) | |
| MCK | PC6 (63, AF5) | |
| SD | PC3 (18, AF5), PB15 (54, AF5) | |
| WS | PB12 (51, AF5), PB9 (96, AF5) | |
| I2S3 | CK | PC10 (78, AF6), PB3 (89, AF6) |
| ext_SD | PC11 (79, AF5), PB4 (90, AF7) | |
| MCK | PC7 (64, AF6) | |
| SD | PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF6) | |
| WS | PA4 (29, AF6), PA15 (77, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (47, AF4) |
| SDA | PB11 (48, AF4) | |
| SMBA | PB12 (51, AF4) | |
| I2C3 | SCL | PA8 (67, AF4) |
| SDA | PC9 (66, AF4) | |
| SMBA | PA9 (68, AF4) |
CAN — контроллер CAN (bxCAN)
| Блок | Сигнал | Выводы |
|---|---|---|
| CAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PB9 (96, AF9) | |
| CAN2 | RX | PB12 (51, AF9), PB5 (91, AF9) |
| TX | PB13 (52, AF9), PB6 (92, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (70, AF10) |
| DP | PA12 (71, AF10) | |
| ID | PA10 (69, AF10) | |
| SOF | PA8 (67, AF10) | |
| VBUS | PA9 (68) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (53, AF12) |
| DP | PB15 (54, AF12) | |
| ID | PB12 (51, AF12) | |
| SOF | PA4 (29, AF12) | |
| ULPI_CK | PA5 (30, AF10) | |
| ULPI_D0 | PA3 (26, AF10) | |
| ULPI_D1 | PB0 (35, AF10) | |
| ULPI_D2 | PB1 (36, AF10) | |
| ULPI_D3 | PB10 (47, AF10) | |
| ULPI_D4 | PB11 (48, AF10) | |
| ULPI_D5 | PB12 (51, AF10) | |
| ULPI_D6 | PB13 (52, AF10) | |
| ULPI_D7 | PB5 (91, AF10) | |
| ULPI_DIR | PC2 (17, AF10) | |
| ULPI_NXT | PC3 (18, AF10) | |
| ULPI_STP | PC0 (15, AF10) | |
| VBUS | PB13 (52) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PA3 (26, AF11) |
| CRS | PA0/WKUP (23, AF11) | |
| CRS_DV | PA7 (32, AF11) | |
| MDC | PC1 (16, AF11) | |
| MDIO | PA2 (25, AF11) | |
| PPS_OUT | PB5 (91, AF11) | |
| REF_CLK | PA1 (24, AF11) | |
| RX_CLK | PA1 (24, AF11) | |
| RX_DV | PA7 (32, AF11) | |
| RX_ER | PB10 (47, AF11) | |
| RXD0 | PC4 (33, AF11) | |
| RXD1 | PC5 (34, AF11) | |
| RXD2 | PB0 (35, AF11) | |
| RXD3 | PB1 (36, AF11) | |
| TX_CLK | PC3 (18, AF11) | |
| TX_EN | PB11 (48, AF11) | |
| TXD0 | PB12 (51, AF11) | |
| TXD1 | PB13 (52, AF11) | |
| TXD2 | PC2 (17, AF11) | |
| TXD3 | PE2 (1, AF11), PB8 (95, AF11) |
SDIO — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDIO | CK | PC12 (80, AF12) |
| CMD | PD2 (83, AF12) | |
| D0 | PC8 (65, AF12) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | FS_A | PE4 (3, AF6) |
| MCLK_A | PE2 (1, AF6) | |
| SCK_A | PE5 (4, AF6) | |
| SD_A | PE6 (5, AF6), PD6 (87, AF6) | |
| SD_B | PE3 (2, AF6) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15/OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0/WKUP (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) | |
| ADC2 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15/OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0/WKUP (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN4 | PA4 (29) | |
| IN5 | PA5 (30) | |
| IN6 | PA6 (31) | |
| IN7 | PA7 (32) | |
| IN8 | PB0 (35) | |
| IN9 | PB1 (36) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) | |
| IN14 | PC4 (33) | |
| IN15 | PC5 (34) | |
| ADC3 | EXTI11 | PE11 (42), PB11 (48), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15/OSC32_OUT (9), PE15 (46), PB15 (54), PD15 (62), PA15 (77) | |
| IN0 | PA0/WKUP (23) | |
| IN1 | PA1 (24) | |
| IN2 | PA2 (25) | |
| IN3 | PA3 (26) | |
| IN10 | PC0 (15) | |
| IN11 | PC1 (16) | |
| IN12 | PC2 (17) | |
| IN13 | PC3 (18) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC | EXTI9 | PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1) |
| CH1 | PE9 (40, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (42, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (44, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (45, AF1), PA11 (70, AF1) | |
| ETR | PE7 (38, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0/WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1) |
| CH2 | PA1 (24, AF1), PB3 (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1) | |
| CH4 | PA3 (26, AF1), PB11 (48, AF1) | |
| ETR | PA0/WKUP (23, AF1), PA5 (30, AF1), PA15 (77, AF1) | |
| TIM3 | CH1 | PA6 (31, AF2), PC6 (63, AF2), PB4 (90, AF2) |
| CH2 | PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (35, AF2), PC8 (65, AF2) | |
| CH4 | PB1 (36, AF2), PC9 (66, AF2) | |
| ETR | PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0/WKUP (23, AF2) |
| CH2 | PA1 (24, AF2) | |
| CH3 | PA2 (25, AF2) | |
| CH4 | PA3 (26, AF2) | |
| TIM8 | BKIN | PA6 (31, AF3) |
| CH1 | PC6 (63, AF3) | |
| CH1N | PA5 (30, AF3), PA7 (32, AF3) | |
| CH2 | PC7 (64, AF3) | |
| CH2N | PB0 (35, AF3), PB14 (53, AF3) | |
| CH3 | PC8 (65, AF3) | |
| CH3N | PB1 (36, AF3), PB15 (54, AF3) | |
| CH4 | PC9 (66, AF3) | |
| ETR | PA0/WKUP (23, AF3) | |
| TIM9 | CH1 | PE5 (4, AF3), PA2 (25, AF3) |
| CH2 | PE6 (5, AF3), PA3 (26, AF3) | |
| TIM10 | CH1 | PB8 (95, AF3) |
| TIM11 | CH1 | PB9 (96, AF3) |
| TIM12 | CH1 | PB14 (53, AF9) |
| CH2 | PB15 (54, AF9) | |
| TIM13 | CH1 | PA6 (31, AF9) |
| TIM14 | CH1 | PA7 (32, AF9) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | AF1 | PC13 (7) |
| REFIN | PB15 (54, AF0) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (58, AF12) |
| A17 | PD12 (59, AF12) | |
| A18 | PD13 (60, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| ALE | PD12 (59, AF12) | |
| CLE | PD11 (58, AF12) | |
| CLK | PD3 (84, AF12) | |
| D0 | PD14 (61, AF12) | |
| D1 | PD15 (62, AF12) | |
| D2 | PD0 (81, AF12) | |
| D3 | PD1 (82, AF12) | |
| D4 | PE7 (38, AF12) | |
| D5 | PE8 (39, AF12) | |
| D6 | PE9 (40, AF12) | |
| D7 | PE10 (41, AF12) | |
| D8 | PE11 (42, AF12) | |
| D9 | PE12 (43, AF12) | |
| D10 | PE13 (44, AF12) | |
| D11 | PE14 (45, AF12) | |
| D12 | PE15 (46, AF12) | |
| D13 | PD8 (55, AF12) | |
| D14 | PD9 (56, AF12) | |
| D15 | PD10 (57, AF12) | |
| DA0 | PD14 (61, AF12) | |
| DA1 | PD15 (62, AF12) | |
| DA2 | PD0 (81, AF12) | |
| DA3 | PD1 (82, AF12) | |
| DA4 | PE7 (38, AF12) | |
| DA5 | PE8 (39, AF12) | |
| DA6 | PE9 (40, AF12) | |
| DA7 | PE10 (41, AF12) | |
| DA8 | PE11 (42, AF12) | |
| DA9 | PE12 (43, AF12) | |
| DA10 | PE13 (44, AF12) | |
| DA11 | PE14 (45, AF12) | |
| DA12 | PE15 (46, AF12) | |
| DA13 | PD8 (55, AF12) | |
| DA14 | PD9 (56, AF12) | |
| DA15 | PD10 (57, AF12) | |
| NBL0 | PE0 (97, AF12) | |
| NBL1 | PE1 (98, AF12) | |
| NCE2 | PD7 (88, AF12) | |
| NE1 | PD7 (88, AF12) | |
| NL | PB7 (93, AF12) | |
| NOE | PD4 (85, AF12) | |
| NWAIT | PD6 (87, AF12) | |
| NWE | PD5 (86, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (63, AF13), PA9 (68, AF13) |
| D1 | PC7 (64, AF13), PA10 (69, AF13) | |
| D2 | PC8 (65, AF13), PE0 (97, AF13) | |
| D3 | PC9 (66, AF13), PE1 (98, AF13) | |
| D4 | PE4 (3, AF13), PC11 (79, AF13) | |
| D5 | PD3 (84, AF13), PB6 (92, AF13) | |
| D6 | PE5 (4, AF13), PB8 (95, AF13) | |
| D7 | PE6 (5, AF13), PB9 (96, AF13) | |
| D8 | PC10 (78, AF13) | |
| D9 | PC12 (80, AF13) | |
| D10 | PD6 (87, AF13), PB5 (91, AF13) | |
| D11 | PD2 (83, AF13) | |
| HSYNC | PA4 (29, AF13) | |
| PIXCLK | PA6 (31, AF13) | |
| VSYNC | PB7 (93, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (3, AF14) |
| B2 | PD6 (87, AF14) | |
| B3 | PD10 (57, AF14) | |
| B4 | PE12 (43, AF14) | |
| B5 | PA3 (26, AF14) | |
| B6 | PB8 (95, AF14) | |
| B7 | PB9 (96, AF14) | |
| CLK | PE14 (45, AF14) | |
| DE | PE13 (44, AF14) | |
| G0 | PE5 (4, AF14) | |
| G1 | PE6 (5, AF14) | |
| G2 | PA6 (31, AF14) | |
| G3 | PE11 (42, AF14) | |
| G4 | PB10 (47, AF14) | |
| G5 | PB11 (48, AF14) | |
| G6 | PC7 (64, AF14) | |
| G7 | PD3 (84, AF14) | |
| HSYNC | PC6 (63, AF14) | |
| R2 | PC10 (78, AF14) | |
| R3 | PB0 (35, AF9) | |
| R4 | PA11 (70, AF14) | |
| R5 | PA12 (71, AF14) | |
| R6 | PB1 (36, AF9), PA8 (67, AF14) | |
| R7 | PE15 (46, AF14) | |
| VSYNC | PA4 (29, AF14) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (76, AF0) |
| JTDI | PA15 (77, AF0) | |
| JTDO-SWO | PB3 (89, AF0) | |
| JTMS-SWDIO | PA13 (72, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0) | |
| TRACED1 | PE4 (3, AF0) | |
| TRACED2 | PE5 (4, AF0) | |
| TRACED3 | PE6 (5, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (67, AF0) |
| MCO_2 | PC9 (66, AF0) | |
| OSC_IN | PH0/OSC_IN (12) | |
| OSC_OUT | PH1/OSC_OUT (13) | |
| OSC32_IN | PC14/OSC32_IN (8) | |
| OSC32_OUT | PC15/OSC32_OUT (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | SYS_WKUP | PA0/WKUP (23) |
Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | ETH_TXD3 (AF11), FMC_A23 (AF12), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0) |
| 2 | PE3 | ввод-вывод | FMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0) |
| 3 | PE4 | ввод-вывод | DCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0) |
| 4 | PE5 | ввод-вывод | DCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3) |
| 5 | PE6 | ввод-вывод | DCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | RTC_AF1 |
| 8 | PC14/OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15/OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0/OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1/OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10) |
| 16 | PC1 | ввод-вывод | ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11) |
| 17 | PC2 | ввод-вывод | ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| 18 | PC3 | ввод-вывод | ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| 19 | VDD | питание | — |
| 20 | VSSA | питание | — |
| 21 | VREF+ | питание | — |
| 22 | VDDA | питание | — |
| 23 | PA0/WKUP | ввод-вывод | ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7) |
| 25 | PA2 | ввод-вывод | ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| 30 | PA5 | ввод-вывод | ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| 31 | PA6 | ввод-вывод | ADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 32 | PA7 | ввод-вывод | ADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 33 | PC4 | ввод-вывод | ADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11) |
| 34 | PC5 | ввод-вывод | ADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11) |
| 35 | PB0 | ввод-вывод | ADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10) |
| 36 | PB1 | ввод-вывод | ADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| 37 | PB2/BOOT1 | ввод-вывод | — |
| 38 | PE7 | ввод-вывод | FMC_D4 (AF12), FMC_DA4 (AF12), TIM1_ETR (AF1), UART7_RX (AF8) |
| 39 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), TIM1_CH1N (AF1), UART7_TX (AF8) |
| 40 | PE9 | ввод-вывод | DAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), TIM1_CH1 (AF1) |
| 41 | PE10 | ввод-вывод | FMC_D7 (AF12), FMC_DA7 (AF12), TIM1_CH2N (AF1) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| 43 | PE12 | ввод-вывод | FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| 44 | PE13 | ввод-вывод | FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| 45 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1) |
| 47 | PB10 | ввод-вывод | ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| 48 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| 49 | VCAP_1 | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | CAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| 52 | PB13 | ввод-вывод | CAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| 53 | PB14 | ввод-вывод | I2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12) |
| 55 | PD8 | ввод-вывод | FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), USART3_CTS (AF7) |
| 59 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE (AF12), TIM4_CH1 (AF2), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | FMC_A18 (AF12), TIM4_CH2 (AF2) |
| 61 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2) |
| 63 | PC6 | ввод-вывод | DCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8) |
| 64 | PC7 | ввод-вывод | DCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8) |
| 65 | PC8 | ввод-вывод | DCMI_D2 (AF13), SDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8) |
| 66 | PC9 | ввод-вывод | DAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3) |
| 67 | PA8 | ввод-вывод | I2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| 68 | PA9 | ввод-вывод | DAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| 69 | PA10 | ввод-вывод | DCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10) |
| 71 | PA12 | ввод-вывод | CAN1_TX (AF9), LTDC_R5 (AF14), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| 72 | PA13 | ввод-вывод | SYS_JTMS-SWDIO (AF0) |
| 73 | VCAP_2 | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14 | ввод-вывод | SYS_JTCK-SWCLK (AF0) |
| 77 | PA15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1) |
| 78 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | DCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | CAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12) |
| 82 | PD1 | ввод-вывод | CAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12) |
| 83 | PD2 | ввод-вывод | DCMI_D11 (AF13), SDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| 84 | PD3 | ввод-вывод | DCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7) |
| 85 | PD4 | ввод-вывод | FMC_NOE (AF12), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | FMC_NWE (AF12), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | DCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | FMC_NCE2 (AF12), FMC_NE1 (AF12), USART2_CK (AF7) |
| 89 | PB3 | ввод-вывод | I2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1) |
| 90 | PB4 | ввод-вывод | I2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2) |
| 91 | PB5 | ввод-вывод | CAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10) |
| 92 | PB6 | ввод-вывод | CAN2_TX (AF9), DCMI_D5 (AF13), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | CAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2) |
| 96 | PB9 | ввод-вывод | CAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2) |
| 97 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8) |
| 98 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), UART8_TX (AF8) |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 49, 73 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 19, 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 27, 74, 99 | общий провод (земля) |
| VSSA | 20 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX эта группа называется STM32F429V(E-G)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32F429VE | STM32F429VETx | 512 КБ | 192 КБ |
| STM32F429VG | STM32F429VGTx | 1 МБ | 192 КБ |
Линейка STM32F429/439, семейство STM32F4, ядро Cortex-M4.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32F429VI | STM32F429/439 | 100 из 100 | выводы совпадают полностью |
| STM32F439VG, STM32F439VI | STM32F429/439 | 100 из 100 | выводы совпадают полностью |
| STM32F405VG | STM32F405/415 | 100 из 100 | выводы совпадают полностью |
| STM32F407VE, STM32F407VG | STM32F407/417 | 100 из 100 | выводы совпадают полностью |
| STM32F415VG | STM32F405/415 | 100 из 100 | выводы совпадают полностью |
| STM32F417VE, STM32F417VG | STM32F407/417 | 100 из 100 | выводы совпадают полностью |
| STM32F427VG, STM32F427VI | STM32F427/437 | 100 из 100 | выводы совпадают полностью |
| STM32F437VG, STM32F437VI | STM32F427/437 | 100 из 100 | выводы совпадают полностью |
| STM32F205V(B-C-E-F-G)Tx | STM32F2x5 | 99 из 100 | 99: VSS → RFU |
| STM32F207V(C-E-F-G)Tx | STM32F2x7 | 99 из 100 | 99: VSS → RFU |
| STM32F215V(E-G)Tx | STM32F2x5 | 99 из 100 | 99: VSS → RFU |
| STM32F217V(E-G)Tx | STM32F2x7 | 99 из 100 | 99: VSS → RFU |
Частые вопросы
На каких выводах USART1 у STM32F429VE?
В корпусе LQFP100 сигнал USART1_TX выведен на PA9 (вывод 68, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32F429VE выводы SWD для программатора?
SWDIO — PA13 (вывод 72, AF0), SWCLK — PA14 (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32F429VE?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32F429VE в корпусе LQFP100?
82 из 100. Ещё 16 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32F429VE и STM32F429VG?
Объёмом памяти: STM32F429VE — 512 КБ флеш-памяти и 192 КБ ОЗУ, STM32F429VG — 1 МБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32F429VE?
От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Калькуляторы и статьи
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Битовый тайминг CANCAN_BTR для STM32, CNF1–CNF3 для MCP2515, точка выборки
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
