STM32F469IE, STM32F469IG и STM32F469II в корпусе UFBGA176: распиновка

STM32F469IE, STM32F469IG и STM32F469II — микроконтроллеры STM32F4 на ядре Cortex-M4 с частотой до 180 МГц: 512 КБ, 1 МБ и 2 МБ флеш-памяти и 320 КБ ОЗУ. Корпус UFBGA176 — 201 шарик, из них 131 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M4
Частота ядра
до 180 МГц
Флеш-память
512 КБ, 1 МБ и 2 МБ
ОЗУ
320 КБ
Корпус
UFBGA176, 201 шарик
Линий ввода-вывода
131
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

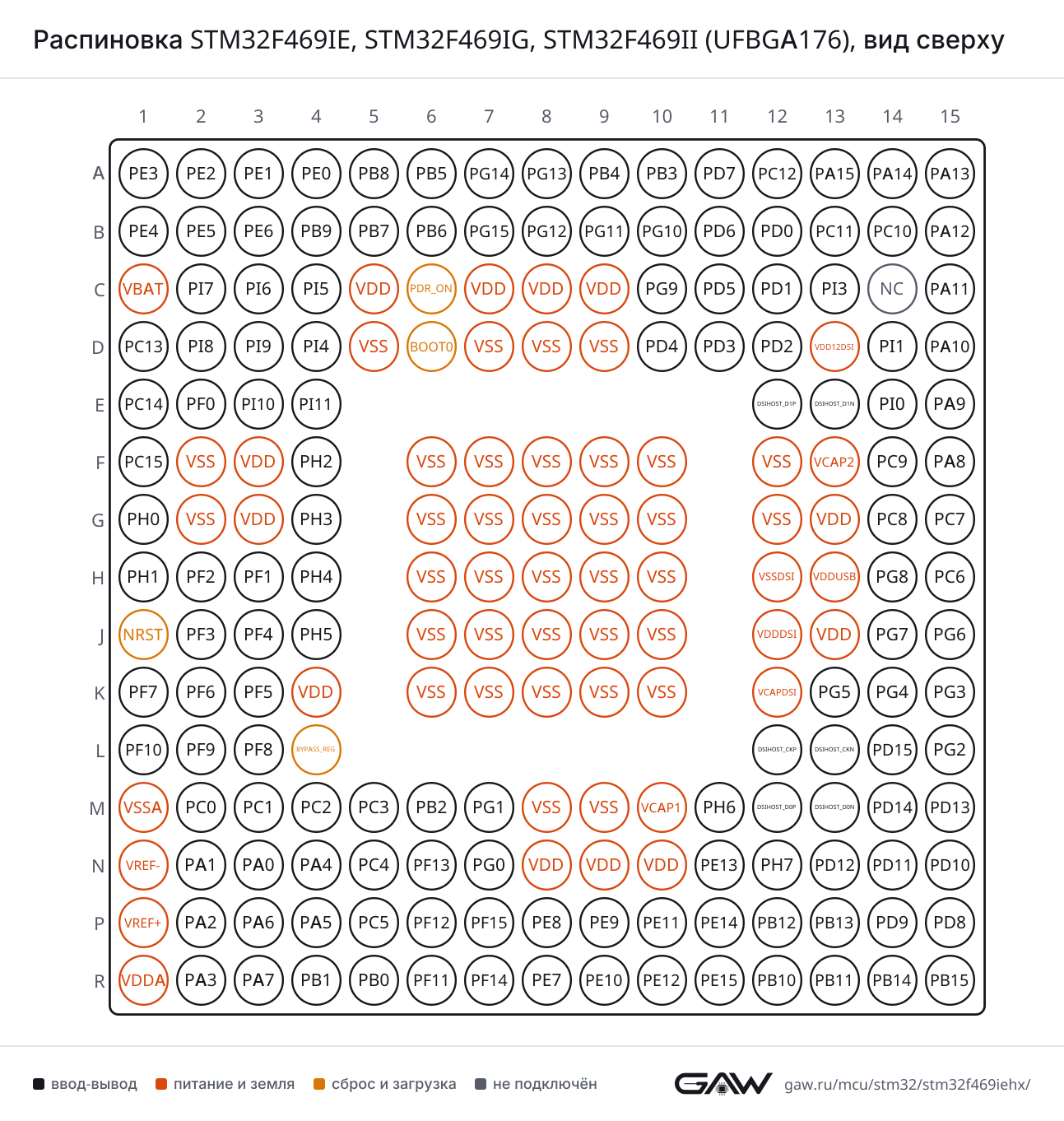

Схема корпуса UFBGA176

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F469IE, STM32F469IG, STM32F469II в корпусе UFBGA176, вид сверхуABCDEFGHJKLMNPR123456789101112131415PE3 — шарик A1: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PE2 — шарик A2: ETH_TXD3, FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PE1 — шарик A3: DCMI_D3, FMC_NBL1, UART8_TXPE1PE0 — шарик A4: DCMI_D2, FMC_NBL0, TIM4_ETR, UART8_RXPE0PB8 — шарик A5: CAN1_RX, DCMI_D6, ETH_TXD3, I2C1_SCL, LTDC_B6, SDIO_D4, TIM10_CH1, TIM4_CH3PB8PB5 — шарик A6: CAN2_RX, DCMI_D10, ETH_PPS_OUT, FMC_SDCKE1, I2C1_SMBA, I2S3_SD, LTDC_G7, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5PG14 — шарик A7: ETH_TXD1, FMC_A25, LTDC_B0, QUADSPI_BK2_IO3, SPI6_MOSI, SYS_TRACED1, USART6_TXPG14PG13 — шарик A8: ETH_TXD0, FMC_A24, LTDC_R0, SPI6_SCK, SYS_TRACED0, USART6_CTSPG13PB4 — шарик A9: I2S3_ext_SD, SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB3 — шарик A10: I2S3_CK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PD7 — шарик A11: FMC_NE1, USART2_CKPD7PC12 — шарик A12: DCMI_D9, I2S3_SD, SDIO_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PA15 — шарик A13: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PA14 — шарик A14: SYS_JTCK-SWCLKPA14PA13 — шарик A15: SYS_JTMS-SWDIOPA13PE4 — шарик B1: DCMI_D4, FMC_A20, LTDC_B0, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PE5 — шарик B2: DCMI_D6, FMC_A21, LTDC_G0, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик B3: DCMI_D7, FMC_A22, LTDC_G1, SAI1_SD_A, SPI4_MOSI, SYS_TRACED3, TIM9_CH2PE6PB9 — шарик B4: CAN1_TX, DAC_EXTI9, DCMI_D7, I2C1_SDA, I2S2_WS, LTDC_B7, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB7 — шарик B5: DCMI_VSYNC, FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB6 — шарик B6: CAN2_TX, DCMI_D5, FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TXPB6PG15 — шарик B7: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13, FMC_SDNCAS, USART6_CTSPG15PG12 — шарик B8: FMC_NE4, LTDC_B1, LTDC_B4, SPI6_MISO, USART6_RTSPG12PG11 — шарик B9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3, ETH_TX_EN, LTDC_B3PG11PG10 — шарик B10: DCMI_D2, FMC_NE3, LTDC_B2, LTDC_G3PG10PD6 — шарик B11: DCMI_D10, FMC_NWAIT, I2S3_SD, LTDC_B2, SAI1_SD_A, SPI3_MOSI, USART2_RXPD6PD0 — шарик B12: CAN1_RX, FMC_D2, FMC_DA2PD0PC11 — шарик B13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4, I2S3_ext_SD, QUADSPI_BK2_NCS, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B14: DCMI_D8, I2S3_CK, LTDC_R2, QUADSPI_BK1_IO1, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PA12 — шарик B15: CAN1_TX, LTDC_R5, TIM1_ETR, USART1_RTS, USB_OTG_FS_DPPA12VBAT — шарик C1VBATPI7 — шарик C2: DCMI_D7, FMC_D29, LTDC_B7, TIM8_CH3PI7PI6 — шарик C3: DCMI_D6, FMC_D28, LTDC_B6, TIM8_CH2PI6PI5 — шарик C4: DCMI_VSYNC, FMC_NBL3, LTDC_B5, TIM8_CH1PI5VDD — шарик C5VDDPDR_ON — шарик C6PDR_ONVDD — шарик C7VDDVDD — шарик C8VDDVDD — шарик C9VDDPG9 — шарик C10: DAC_EXTI9, DCMI_VSYNC, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, USART6_RXPG9PD5 — шарик C11: FMC_NWE, USART2_TXPD5PD1 — шарик C12: CAN1_TX, FMC_D3, FMC_DA3PD1PI3 — шарик C13: DCMI_D10, FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETRPI3NC — шарик C14NCPA11 — шарик C15: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, LTDC_R4, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PC13 — шарик D1: RTC_AF1PC13PI8 — шарик D2: RTC_AF1, RTC_AF2PI8PI9 — шарик D3: CAN1_RX, DAC_EXTI9, FMC_D30, LTDC_VSYNCPI9PI4 — шарик D4: DCMI_D5, FMC_NBL2, LTDC_B4, TIM8_BKINPI4VSS — шарик D5VSSBOOT0 — шарик D6BOOT0VSS — шарик D7VSSVSS — шарик D8VSSVSS — шарик D9VSSPD4 — шарик D10: FMC_NOE, USART2_RTSPD4PD3 — шарик D11: DCMI_D5, FMC_CLK, I2S2_CK, LTDC_G7, SPI2_SCK, USART2_CTSPD3PD2 — шарик D12: DCMI_D11, SDIO_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2VDD12DSI — шарик D13VDD12DSIPI1 — шарик D14: DCMI_D8, FMC_D25, I2S2_CK, LTDC_G6, SPI2_SCKPI1PA10 — шарик D15: DCMI_D1, TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14/OSC32_IN — шарик E1: RCC_OSC32_INPC14PF0 — шарик E2: FMC_A0, I2C2_SDAPF0PI10 — шарик E3: ETH_RX_ER, FMC_D31, LTDC_HSYNCPI10PI11 — шарик E4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6, USB_OTG_HS_ULPI_DIRPI11DSIHOST_D1P — шарик E12: DSIHOST_D1PDSIHOSTD1PDSIHOST_D1N — шарик E13: DSIHOST_D1NDSIHOSTD1NPI0 — шарик E14: DCMI_D13, FMC_D24, I2S2_WS, LTDC_G5, SPI2_NSS, TIM5_CH4PI0PA9 — шарик E15: DAC_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PC15/OSC32_OUT — шарик F1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15VSS — шарик F2VSSVDD — шарик F3VDDPH2 — шарик F4: ETH_CRS, FMC_SDCKE0, LTDC_R0, QUADSPI_BK2_IO0PH2VSS — шарик F6VSSVSS — шарик F7VSSVSS — шарик F8VSSVSS — шарик F9VSSVSS — шарик F10VSSVSS — шарик F12VSSVCAP2 — шарик F13VCAP2PC9 — шарик F14: DAC_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PA8 — шарик F15: I2C3_SCL, LTDC_R6, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PH0/OSC_IN — шарик G1: RCC_OSC_INPH0VSS — шарик G2VSSVDD — шарик G3VDDPH3 — шарик G4: ETH_COL, FMC_SDNE0, LTDC_R1, QUADSPI_BK2_IO1PH3VSS — шарик G6VSSVSS — шарик G7VSSVSS — шарик G8VSSVSS — шарик G9VSSVSS — шарик G10VSSVSS — шарик G12VSSVDD — шарик G13VDDPC8 — шарик G14: DCMI_D2, SDIO_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, USART6_CKPC8PC7 — шарик G15: DCMI_D1, I2S3_MCK, LTDC_G6, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PH1/OSC_OUT — шарик H1: RCC_OSC_OUTPH1PF2 — шарик H2: FMC_A2, I2C2_SMBAPF2PF1 — шарик H3: FMC_A1, I2C2_SCLPF1PH4 — шарик H4: I2C2_SCL, LTDC_G4, LTDC_G5, USB_OTG_HS_ULPI_NXTPH4VSS — шарик H6VSSVSS — шарик H7VSSVSS — шарик H8VSSVSS — шарик H9VSSVSS — шарик H10VSSVSSDSI — шарик H12VSSDSIVDDUSB — шарик H13VDDUSBPG8 — шарик H14: ETH_PPS_OUT, FMC_SDCLK, LTDC_G7, SPI6_NSS, USART6_RTSPG8PC6 — шарик H15: DCMI_D0, I2S2_MCK, LTDC_HSYNC, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6NRST — шарик J1NRSTPF3 — шарик J2: ADC3_IN9, FMC_A3PF3PF4 — шарик J3: ADC3_IN14, FMC_A4PF4PH5 — шарик J4: FMC_SDNWE, I2C2_SDA, SPI5_NSSPH5VSS — шарик J6VSSVSS — шарик J7VSSVSS — шарик J8VSSVSS — шарик J9VSSVSS — шарик J10VSSVDDDSI — шарик J12VDDDSIVDD — шарик J13VDDPG7 — шарик J14: DCMI_D13, FMC_INT, LTDC_CLK, SAI1_MCLK_A, USART6_CKPG7PG6 — шарик J15: DCMI_D12, LTDC_R7PG6PF7 — шарик K1: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TXPF7PF6 — шарик K2: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RXPF6PF5 — шарик K3: ADC3_IN15, FMC_A5PF5VDD — шарик K4VDDVSS — шарик K6VSSVSS — шарик K7VSSVSS — шарик K8VSSVSS — шарик K9VSSVSS — шарик K10VSSVCAPDSI — шарик K12VCAPDSIPG5 — шарик K13: FMC_A15, FMC_BA1PG5PG4 — шарик K14: FMC_A14, FMC_BA0PG4PG3 — шарик K15: FMC_A13PG3PF10 — шарик L1: ADC3_IN8, DCMI_D11, LTDC_DE, QUADSPI_CLKPF10PF9 — шарик L2: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1PF9PF8 — шарик L3: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1PF8BYPASS_REG — шарик L4BYPASSREGDSIHOST_CKP — шарик L12: DSIHOST_CKPDSIHOSTCKPDSIHOST_CKN — шарик L13: DSIHOST_CKNDSIHOSTCKNPD15 — шарик L14: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4PD15PG2 — шарик L15: FMC_A12PG2VSSA — шарик M1VSSAPC0 — шарик M2: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, LTDC_R5, USB_OTG_HS_ULPI_STPPC0PC1 — шарик M3: ADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC, I2S2_SD, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0PC1PC2 — шарик M4: ADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2, FMC_SDNE0, I2S2_ext_SD, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PC3 — шарик M5: ADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3PB2/BOOT1 — шарик M6PB2PG1 — шарик M7: FMC_A11PG1VSS — шарик M8VSSVSS — шарик M9VSSVCAP1 — шарик M10VCAP1PH6 — шарик M11: DCMI_D8, ETH_RXD2, FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH1PH6DSIHOST_D0P — шарик M12: DSIHOST_D0PDSIHOSTD0PDSIHOST_D0N — шарик M13: DSIHOST_D0NDSIHOSTD0NPD14 — шарик M14: FMC_D0, FMC_DA0, TIM4_CH3PD14PD13 — шарик M15: FMC_A18, QUADSPI_BK1_IO3, TIM4_CH2PD13VREF- — шарик N1VREF-PA1 — шарик N2: ADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK, ETH_RX_CLK, LTDC_R2, QUADSPI_BK1_IO3, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTSPA1PA0/WKUP — шарик N3: ADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA4 — шарик N4: ADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC, I2S3_WS, LTDC_VSYNC, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PC4 — шарик N5: ADC1_IN14, ADC2_IN14, ETH_RXD0, FMC_SDNE0PC4PF13 — шарик N6: FMC_A7PF13PG0 — шарик N7: FMC_A10PG0VDD — шарик N8VDDVDD — шарик N9VDDVDD — шарик N10VDDPE13 — шарик N11: FMC_D10, FMC_DA10, LTDC_DE, SPI4_MISO, TIM1_CH3PE13PH7 — шарик N12: DCMI_D9, ETH_RXD3, FMC_SDCKE1, I2C3_SCL, SPI5_MISOPH7PD12 — шарик N13: FMC_A17, FMC_ALE, QUADSPI_BK1_IO1, TIM4_CH1, USART3_RTSPD12PD11 — шарик N14: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, QUADSPI_BK1_IO0, USART3_CTSPD11PD10 — шарик N15: FMC_D15, FMC_DA15, LTDC_B3, USART3_CKPD10VREF+ — шарик P1VREF+PA2 — шарик P2: ADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO, LTDC_R1, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA6 — шарик P3: ADC1_IN6, ADC2_IN6, DCMI_PIXCLK, LTDC_G2, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA5 — шарик P4: ADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик P5: ADC1_IN15, ADC2_IN15, ETH_RXD1, FMC_SDCKE0PC5PF12 — шарик P6: FMC_A6PF12PF15 — шарик P7: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9PF15PE8 — шарик P8: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PE9 — шарик P9: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1PE9PE11 — шарик P10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, LTDC_G3, SPI4_NSS, TIM1_CH2PE11PE14 — шарик P11: FMC_D11, FMC_DA11, LTDC_CLK, SPI4_MOSI, TIM1_CH4PE14PB12 — шарик P12: CAN2_RX, ETH_TXD0, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PB13 — шарик P13: CAN2_TX, ETH_TXD1, I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PD9 — шарик P14: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PD8 — шарик P15: FMC_D13, FMC_DA13, USART3_TXPD8VDDA — шарик R1VDDAPA3 — шарик R2: ADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL, LTDC_B2, LTDC_B5, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик R3: ADC1_IN7, ADC2_IN7, ETH_CRS_DV, ETH_RX_DV, FMC_SDNWE, QUADSPI_CLK, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик R4: ADC1_IN9, ADC2_IN9, ETH_RXD3, LTDC_G0, LTDC_R6, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PB0 — шарик R5: ADC1_IN8, ADC2_IN8, ETH_RXD2, LTDC_G1, LTDC_R3, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D1PB0PF11 — шарик R6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12, FMC_SDNRAS, SPI5_MOSIPF11PF14 — шарик R7: FMC_A8PF14PE7 — шарик R8: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PE10 — шарик R9: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2NPE10PE12 — шарик R10: FMC_D9, FMC_DA9, LTDC_B4, SPI4_SCK, TIM1_CH3NPE12PE15 — шарик R11: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12, FMC_DA12, LTDC_R7, TIM1_BKINPE15PB10 — шарик R12: ETH_RX_ER, I2C2_SCL, I2S2_CK, LTDC_G4, QUADSPI_BK1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PB11 — шарик R13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE, ETH_TX_EN, I2C2_SDA, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB14 — шарик R14: I2S2_ext_SD, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DMPB14PB15 — шарик R15: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DPPB15UFBGA176, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F15, AF7)
CTSPA11 (C15, AF7)
RTSPA12 (B15, AF7)
RXPB7 (B5, AF7), PA10 (D15, AF7)
TXPB6 (B6, AF7), PA9 (E15, AF7)
USART2CKPD7 (A11, AF7), PA4 (N4, AF7)
CTSPD3 (D11, AF7), PA0/WKUP (N3, AF7)
RTSPD4 (D10, AF7), PA1 (N2, AF7)
RXPD6 (B11, AF7), PA3 (R2, AF7)
TXPD5 (C11, AF7), PA2 (P2, AF7)
USART3CKPC12 (A12, AF7), PD10 (N15, AF7), PB12 (P12, AF7)
CTSPD11 (N14, AF7), PB13 (P13, AF7)
RTSPD12 (N13, AF7), PB14 (R14, AF7)
RXPC11 (B13, AF7), PD9 (P14, AF7), PB11 (R13, AF7)
TXPC10 (B14, AF7), PD8 (P15, AF7), PB10 (R12, AF7)
USART6CKPC8 (G14, AF8), PG7 (J14, AF8)
CTSPG13 (A8, AF8), PG15 (B7, AF8)
RTSPG12 (B8, AF8), PG8 (H14, AF8)
RXPG9 (C10, AF8), PC7 (G15, AF8)
TXPG14 (A7, AF8), PC6 (H15, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (B13, AF8), PA1 (N2, AF8)
TXPC10 (B14, AF8), PA0/WKUP (N3, AF8)
UART5RXPD2 (D12, AF8)
TXPC12 (A12, AF8)
UART7RXPF6 (K2, AF8), PE7 (R8, AF8)
TXPF7 (K1, AF8), PE8 (P8, AF8)
UART8RXPE0 (A4, AF8)
TXPE1 (A3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A9, AF5), PA6 (P3, AF5)
MOSIPB5 (A6, AF5), PA7 (R3, AF5)
NSSPA15 (A13, AF5), PA4 (N4, AF5)
SCKPB3 (A10, AF5), PA5 (P4, AF5)
SPI2MISOPC2 (M4, AF5), PB14 (R14, AF5)
MOSIPI3 (C13, AF5), PC1 (M3, AF5), PC3 (M5, AF5), PB15 (R15, AF5)
NSSPB9 (B4, AF5), PI0 (E14, AF5), PB12 (P12, AF5)
SCKPD3 (D11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (P13, AF5), PB10 (R12, AF5)
SPI3MISOPB4 (A9, AF6), PC11 (B13, AF6)
MOSIPB5 (A6, AF6), PC12 (A12, AF6), PD6 (B11, AF5)
NSSPA15 (A13, AF6), PA4 (N4, AF6)
SCKPB3 (A10, AF6), PC10 (B14, AF6)
SPI4MISOPE5 (B2, AF5), PE13 (N11, AF5)
MOSIPE6 (B3, AF5), PE14 (P11, AF5)
NSSPE4 (B1, AF5), PE11 (P10, AF5)
SCKPE2 (A2, AF5), PE12 (R10, AF5)
SPI5MISOPF8 (L3, AF5), PH7 (N12, AF5)
MOSIPF9 (L2, AF5), PF11 (R6, AF5)
NSSPH5 (J4, AF5), PF6 (K2, AF5)
SCKPF7 (K1, AF5), PH6 (M11, AF5)
SPI6MISOPG12 (B8, AF5)
MOSIPG14 (A7, AF5)
NSSPG8 (H14, AF5)
SCKPG13 (A8, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F14, AF5)
I2S2CKPD3 (D11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (P13, AF5), PB10 (R12, AF5)
ext_SDPC2 (M4, AF6), PB14 (R14, AF6)
MCKPC6 (H15, AF5)
SDPI3 (C13, AF5), PC1 (M3, AF5), PC3 (M5, AF5), PB15 (R15, AF5)
WSPB9 (B4, AF5), PI0 (E14, AF5), PB12 (P12, AF5)
I2S3CKPB3 (A10, AF6), PC10 (B14, AF6)
ext_SDPB4 (A9, AF7), PC11 (B13, AF5)
MCKPC7 (G15, AF6)
SDPB5 (A6, AF6), PC12 (A12, AF6), PD6 (B11, AF5)
WSPA15 (A13, AF6), PA4 (N4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A5, AF4), PB6 (B6, AF4)
SDAPB9 (B4, AF4), PB7 (B5, AF4)
SMBAPB5 (A6, AF4)
I2C2SCLPF1 (H3, AF4), PH4 (H4, AF4), PB10 (R12, AF4)
SDAPF0 (E2, AF4), PH5 (J4, AF4), PB11 (R13, AF4)
SMBAPF2 (H2, AF4), PH6 (M11, AF4), PB12 (P12, AF4)
I2C3SCLPA8 (F15, AF4), PH7 (N12, AF4)
SDAPC9 (F14, AF4)
SMBAPA9 (E15, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A5, AF9), PD0 (B12, AF9), PA11 (C15, AF9), PI9 (D3, AF9)
TXPB9 (B4, AF9), PA12 (B15, AF9), PD1 (C12, AF9)
CAN2RXPB5 (A6, AF9), PB12 (P12, AF9)
TXPB6 (B6, AF9), PB13 (P13, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C15, AF10)
DPPA12 (B15, AF10)
IDPA10 (D15, AF10)
SOFPA8 (F15, AF10)
VBUSPA9 (E15)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (R14, AF12)
DPPB15 (R15, AF12)
IDPB12 (P12, AF12)
SOFPA4 (N4, AF12)
ULPI_CKPA5 (P4, AF10)
ULPI_D0PA3 (R2, AF10)
ULPI_D1PB0 (R5, AF10)
ULPI_D2PB1 (R4, AF10)
ULPI_D3PB10 (R12, AF10)
ULPI_D4PB11 (R13, AF10)
ULPI_D5PB12 (P12, AF10)
ULPI_D6PB13 (P13, AF10)
ULPI_D7PB5 (A6, AF10)
ULPI_DIRPI11 (E4, AF10), PC2 (M4, AF10)
ULPI_NXTPH4 (H4, AF10), PC3 (M5, AF10)
ULPI_STPPC0 (M2, AF10)
VBUSPB13 (P13)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCOLPH3 (G4, AF11), PA3 (R2, AF11)
CRSPH2 (F4, AF11), PA0/WKUP (N3, AF11)
CRS_DVPA7 (R3, AF11)
MDCPC1 (M3, AF11)
MDIOPA2 (P2, AF11)
PPS_OUTPB5 (A6, AF11), PG8 (H14, AF11)
REF_CLKPA1 (N2, AF11)
RX_CLKPA1 (N2, AF11)
RX_DVPA7 (R3, AF11)
RX_ERPI10 (E3, AF11), PB10 (R12, AF11)
RXD0PC4 (N5, AF11)
RXD1PC5 (P5, AF11)
RXD2PH6 (M11, AF11), PB0 (R5, AF11)
RXD3PH7 (N12, AF11), PB1 (R4, AF11)
TX_CLKPC3 (M5, AF11)
TX_ENPG11 (B9, AF11), PB11 (R13, AF11)
TXD0PG13 (A8, AF11), PB12 (P12, AF11)
TXD1PG14 (A7, AF11), PB13 (P13, AF11)
TXD2PC2 (M4, AF11)
TXD3PE2 (A2, AF11), PB8 (A5, AF11)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (A12, AF12)
CMDPD2 (D12, AF12)
D0PC8 (G14, AF12)
D1PC9 (F14, AF12)
D2PC10 (B14, AF12)
D3PC11 (B13, AF12)
D4PB8 (A5, AF12)
D5PB9 (B4, AF12)
D6PC6 (H15, AF12)
D7PC7 (G15, AF12)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (F14, AF9), PF8 (L3, AF10), PD11 (N14, AF9)
BK1_IO1PC10 (B14, AF9), PF9 (L2, AF10), PD12 (N13, AF9)
BK1_IO2PE2 (A2, AF9), PF7 (K1, AF9)
BK1_IO3PF6 (K2, AF9), PD13 (M15, AF9), PA1 (N2, AF9)
BK1_NCSPB6 (B6, AF10), PB10 (R12, AF9)
BK2_IO0PH2 (F4, AF9), PE7 (R8, AF10)
BK2_IO1PH3 (G4, AF9), PE8 (P8, AF10)
BK2_IO2PG9 (C10, AF9), PE9 (P9, AF10)
BK2_IO3PG14 (A7, AF9), PE10 (R9, AF10)
BK2_NCSPC11 (B13, AF9)
CLKPF10 (L1, AF9), PA7 (R3, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (B1, AF6)
FS_BPF9 (L2, AF6)
MCLK_APE2 (A2, AF6), PG7 (J14, AF6)
MCLK_BPF7 (K1, AF6)
SCK_APE5 (B2, AF6)
SCK_BPF8 (L3, AF6)
SD_APE6 (B3, AF6), PD6 (B11, AF6), PC1 (M3, AF6)
SD_BPE3 (A1, AF6), PF6 (K2, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13)
EXTI15PA15 (A13), PG15 (B7), PC15/OSC32_OUT (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15)
IN0PA0/WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PA4 (N4)
IN5PA5 (P4)
IN6PA6 (P3)
IN7PA7 (R3)
IN8PB0 (R5)
IN9PB1 (R4)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (M5)
IN14PC4 (N5)
IN15PC5 (P5)
ADC2EXTI11PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13)
EXTI15PA15 (A13), PG15 (B7), PC15/OSC32_OUT (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15)
IN0PA0/WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PA4 (N4)
IN5PA5 (P4)
IN6PA6 (P3)
IN7PA7 (R3)
IN8PB0 (R5)
IN9PB1 (R4)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (M5)
IN14PC4 (N5)
IN15PC5 (P5)
ADC3EXTI11PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13)
EXTI15PA15 (A13), PG15 (B7), PC15/OSC32_OUT (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15)
IN0PA0/WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PF6 (K2)
IN5PF7 (K1)
IN6PF8 (L3)
IN7PF9 (L2)
IN8PF10 (L1)
IN9PF3 (J2)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (M5)
IN14PF4 (J3)
IN15PF5 (K3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B4), PG9 (C10), PI9 (D3), PA9 (E15), PC9 (F14), PF9 (L2), PE9 (P9), PD9 (P14)
OUT1PA4 (N4)
OUT2PA5 (P4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (P3, AF1), PB12 (P12, AF1), PE15 (R11, AF1)
CH1PA8 (F15, AF1), PE9 (P9, AF1)
CH1NPE8 (P8, AF1), PB13 (P13, AF1), PA7 (R3, AF1)
CH2PA9 (E15, AF1), PE11 (P10, AF1)
CH2NPB0 (R5, AF1), PE10 (R9, AF1), PB14 (R14, AF1)
CH3PA10 (D15, AF1), PE13 (N11, AF1)
CH3NPB1 (R4, AF1), PE12 (R10, AF1), PB15 (R15, AF1)
CH4PA11 (C15, AF1), PE14 (P11, AF1)
ETRPA12 (B15, AF1), PE7 (R8, AF1)
TIM2CH1PA15 (A13, AF1), PA0/WKUP (N3, AF1), PA5 (P4, AF1)
CH2PB3 (A10, AF1), PA1 (N2, AF1)
CH3PA2 (P2, AF1), PB10 (R12, AF1)
CH4PA3 (R2, AF1), PB11 (R13, AF1)
ETRPA15 (A13, AF1), PA0/WKUP (N3, AF1), PA5 (P4, AF1)
TIM3CH1PB4 (A9, AF2), PC6 (H15, AF2), PA6 (P3, AF2)
CH2PB5 (A6, AF2), PC7 (G15, AF2), PA7 (R3, AF2)
CH3PC8 (G14, AF2), PB0 (R5, AF2)
CH4PC9 (F14, AF2), PB1 (R4, AF2)
ETRPD2 (D12, AF2)
TIM4CH1PB6 (B6, AF2), PD12 (N13, AF2)
CH2PB7 (B5, AF2), PD13 (M15, AF2)
CH3PB8 (A5, AF2), PD14 (M14, AF2)
CH4PB9 (B4, AF2), PD15 (L14, AF2)
ETRPE0 (A4, AF2)
TIM5CH1PA0/WKUP (N3, AF2)
CH2PA1 (N2, AF2)
CH3PA2 (P2, AF2)
CH4PI0 (E14, AF2), PA3 (R2, AF2)
TIM8BKINPI4 (D4, AF3), PA6 (P3, AF3)
CH1PI5 (C4, AF3), PC6 (H15, AF3)
CH1NPA5 (P4, AF3), PA7 (R3, AF3)
CH2PI6 (C3, AF3), PC7 (G15, AF3)
CH2NPB0 (R5, AF3), PB14 (R14, AF3)
CH3PI7 (C2, AF3), PC8 (G14, AF3)
CH3NPB1 (R4, AF3), PB15 (R15, AF3)
CH4PC9 (F14, AF3)
ETRPI3 (C13, AF3), PA0/WKUP (N3, AF3)
TIM9CH1PE5 (B2, AF3), PA2 (P2, AF3)
CH2PE6 (B3, AF3), PA3 (R2, AF3)
TIM10CH1PB8 (A5, AF3), PF6 (K2, AF3)
TIM11CH1PB9 (B4, AF3), PF7 (K1, AF3)
TIM12CH1PH6 (M11, AF9), PB14 (R14, AF9)
CH2PB15 (R15, AF9)
TIM13CH1PF8 (L3, AF9), PA6 (P3, AF9)
TIM14CH1PF9 (L2, AF9), PA7 (R3, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (D1), PI8 (D2)
AF2PI8 (D2)
REFINPB15 (R15, AF0)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (E2, AF12)
A1PF1 (H3, AF12)
A2PF2 (H2, AF12)
A3PF3 (J2, AF12)
A4PF4 (J3, AF12)
A5PF5 (K3, AF12)
A6PF12 (P6, AF12)
A7PF13 (N6, AF12)
A8PF14 (R7, AF12)
A9PF15 (P7, AF12)
A10PG0 (N7, AF12)
A11PG1 (M7, AF12)
A12PG2 (L15, AF12)
A13PG3 (K15, AF12)
A14PG4 (K14, AF12)
A15PG5 (K13, AF12)
A16PD11 (N14, AF12)
A17PD12 (N13, AF12)
A18PD13 (M15, AF12)
A19PE3 (A1, AF12)
A20PE4 (B1, AF12)
A21PE5 (B2, AF12)
A22PE6 (B3, AF12)
A23PE2 (A2, AF12)
A24PG13 (A8, AF12)
A25PG14 (A7, AF12)
ALEPD12 (N13, AF12)
BA0PG4 (K14, AF12)
BA1PG5 (K13, AF12)
CLEPD11 (N14, AF12)
CLKPD3 (D11, AF12)
D0PD14 (M14, AF12)
D1PD15 (L14, AF12)
D2PD0 (B12, AF12)
D3PD1 (C12, AF12)
D4PE7 (R8, AF12)
D5PE8 (P8, AF12)
D6PE9 (P9, AF12)
D7PE10 (R9, AF12)
D8PE11 (P10, AF12)
D9PE12 (R10, AF12)
D10PE13 (N11, AF12)
D11PE14 (P11, AF12)
D12PE15 (R11, AF12)
D13PD8 (P15, AF12)
D14PD9 (P14, AF12)
D15PD10 (N15, AF12)
D24PI0 (E14, AF12)
D25PI1 (D14, AF12)
D27PI3 (C13, AF12)
D28PI6 (C3, AF12)
D29PI7 (C2, AF12)
D30PI9 (D3, AF12)
D31PI10 (E3, AF12)
DA0PD14 (M14, AF12)
DA1PD15 (L14, AF12)
DA2PD0 (B12, AF12)
DA3PD1 (C12, AF12)
DA4PE7 (R8, AF12)
DA5PE8 (P8, AF12)
DA6PE9 (P9, AF12)
DA7PE10 (R9, AF12)
DA8PE11 (P10, AF12)
DA9PE12 (R10, AF12)
DA10PE13 (N11, AF12)
DA11PE14 (P11, AF12)
DA12PE15 (R11, AF12)
DA13PD8 (P15, AF12)
DA14PD9 (P14, AF12)
DA15PD10 (N15, AF12)
INTPG7 (J14, AF12)
NBL0PE0 (A4, AF12)
NBL1PE1 (A3, AF12)
NBL2PI4 (D4, AF12)
NBL3PI5 (C4, AF12)
NCEPG9 (C10, AF12)
NE1PD7 (A11, AF12)
NE2PG9 (C10, AF12)
NE3PG10 (B10, AF12)
NE4PG12 (B8, AF12)
NLPB7 (B5, AF12)
NOEPD4 (D10, AF12)
NWAITPD6 (B11, AF12)
NWEPD5 (C11, AF12)
SDCKE0PH2 (F4, AF12), PC3 (M5, AF12), PC5 (P5, AF12)
SDCKE1PB5 (A6, AF12), PH7 (N12, AF12)
SDCLKPG8 (H14, AF12)
SDNCASPG15 (B7, AF12)
SDNE0PH3 (G4, AF12), PC2 (M4, AF12), PC4 (N5, AF12)
SDNE1PB6 (B6, AF12), PH6 (M11, AF12)
SDNRASPF11 (R6, AF12)
SDNWEPH5 (J4, AF12), PC0 (M2, AF12), PA7 (R3, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (E15, AF13), PC6 (H15, AF13)
D1PA10 (D15, AF13), PC7 (G15, AF13)
D2PE0 (A4, AF13), PG10 (B10, AF13), PC8 (G14, AF13)
D3PE1 (A3, AF13), PG11 (B9, AF13), PC9 (F14, AF13)
D4PE4 (B1, AF13), PC11 (B13, AF13)
D5PB6 (B6, AF13), PI4 (D4, AF13), PD3 (D11, AF13)
D6PB8 (A5, AF13), PE5 (B2, AF13), PI6 (C3, AF13)
D7PE6 (B3, AF13), PB9 (B4, AF13), PI7 (C2, AF13)
D8PC10 (B14, AF13), PI1 (D14, AF13), PH6 (M11, AF13)
D9PC12 (A12, AF13), PH7 (N12, AF13)
D10PB5 (A6, AF13), PD6 (B11, AF13), PI3 (C13, AF13)
D11PD2 (D12, AF13), PF10 (L1, AF13)
D12PG6 (J15, AF13), PF11 (R6, AF13)
D13PG15 (B7, AF13), PI0 (E14, AF13), PG7 (J14, AF13)
HSYNCPA4 (N4, AF13)
PIXCLKPA6 (P3, AF13)
VSYNCPB7 (B5, AF13), PI5 (C4, AF13), PG9 (C10, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PG14 (A7, AF14), PE4 (B1, AF14)
B1PG12 (B8, AF14)
B2PG10 (B10, AF14), PD6 (B11, AF14), PA3 (R2, AF9)
B3PG11 (B9, AF14), PD10 (N15, AF14)
B4PG12 (B8, AF9), PI4 (D4, AF14), PE12 (R10, AF14)
B5PI5 (C4, AF14), PA3 (R2, AF14)
B6PB8 (A5, AF14), PI6 (C3, AF14)
B7PB9 (B4, AF14), PI7 (C2, AF14)
CLKPG7 (J14, AF14), PE14 (P11, AF14)
DEPF10 (L1, AF14), PE13 (N11, AF14)
G0PE5 (B2, AF14), PB1 (R4, AF14)
G1PE6 (B3, AF14), PB0 (R5, AF14)
G2PA6 (P3, AF14)
G3PG10 (B10, AF9), PE11 (P10, AF14)
G4PH4 (H4, AF14), PB10 (R12, AF14)
G5PI0 (E14, AF14), PH4 (H4, AF9), PB11 (R13, AF14)
G6PI1 (D14, AF14), PI11 (E4, AF9), PC7 (G15, AF14)
G7PB5 (A6, AF14), PD3 (D11, AF14), PG8 (H14, AF14)
HSYNCPI10 (E3, AF14), PC6 (H15, AF14)
R0PG13 (A8, AF14), PH2 (F4, AF14)
R1PH3 (G4, AF14), PA2 (P2, AF14)
R2PC10 (B14, AF14), PA1 (N2, AF14)
R3PB0 (R5, AF9)
R4PA11 (C15, AF14), PA5 (P4, AF14)
R5PA12 (B15, AF14), PC0 (M2, AF14)
R6PA8 (F15, AF14), PB1 (R4, AF9)
R7PG6 (J15, AF14), PE15 (R11, AF14)
VSYNCPI9 (D3, AF14), PA4 (N4, AF14)

DSI — хост MIPI DSI

БлокСигналВыводы
DSIHOSTCKNDSIHOST_CKN (L13)
CKPDSIHOST_CKP (L12)
D0NDSIHOST_D0N (M13)
D0PDSIHOST_D0P (M12)
D1NDSIHOST_D1N (E13)
D1PDSIHOST_D1P (E12)
TEPB11 (R13, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A14, AF0)
JTDIPA15 (A13, AF0)
JTDO-SWOPB3 (A10, AF0)
JTMS-SWDIOPA13 (A15, AF0)
TRACECLKPE2 (A2, AF0)
TRACED0PE3 (A1, AF0), PG13 (A8, AF0), PC1 (M3, AF0)
TRACED1PG14 (A7, AF0), PE4 (B1, AF0), PC8 (G14, AF0)
TRACED2PE5 (B2, AF0), PD2 (D12, AF0)
TRACED3PC12 (A12, AF0), PE6 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (F15, AF0)
MCO_2PC9 (F14, AF0)
OSC_INPH0/OSC_IN (G1)
OSC_OUTPH1/OSC_OUT (H1)
OSC32_INPC14/OSC32_IN (E1)
OSC32_OUTPC15/OSC32_OUT (F1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0/WKUP (N3)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 201 шарик корпуса UFBGA176 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
A2PE2ввод-выводETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
A3PE1ввод-выводDCMI_D3 (AF13), FMC_NBL1 (AF12), UART8_TX (AF8)
A4PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), TIM4_ETR (AF2), UART8_RX (AF8)
A5PB8ввод-выводCAN1_RX (AF9), DCMI_D6 (AF13), ETH_TXD3 (AF11), I2C1_SCL (AF4), LTDC_B6 (AF14), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A6PB5ввод-выводCAN2_RX (AF9), DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S3_SD (AF6), LTDC_G7 (AF14), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
A7PG14ввод-выводETH_TXD1 (AF11), FMC_A25 (AF12), LTDC_B0 (AF14), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), SYS_TRACED1 (AF0), USART6_TX (AF8)
A8PG13ввод-выводETH_TXD0 (AF11), FMC_A24 (AF12), LTDC_R0 (AF14), SPI6_SCK (AF5), SYS_TRACED0 (AF0), USART6_CTS (AF8)
A9PB4ввод-выводI2S3_ext_SD (AF7), SPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A10PB3ввод-выводI2S3_CK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A11PD7ввод-выводFMC_NE1 (AF12), USART2_CK (AF7)
A12PC12ввод-выводDCMI_D9 (AF13), I2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
A13PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
A14PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A15PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B1PE4ввод-выводDCMI_D4 (AF13), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
B2PE5ввод-выводDCMI_D6 (AF13), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
B3PE6ввод-выводDCMI_D7 (AF13), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_SD_A (AF6), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM9_CH2 (AF3)
B4PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, DCMI_D7 (AF13), I2C1_SDA (AF4), I2S2_WS (AF5), LTDC_B7 (AF14), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B5PB7ввод-выводDCMI_VSYNC (AF13), FMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B6PB6ввод-выводCAN2_TX (AF9), DCMI_D5 (AF13), FMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
B7PG15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF8)
B8PG12ввод-выводFMC_NE4 (AF12), LTDC_B1 (AF14), LTDC_B4 (AF9), SPI6_MISO (AF5), USART6_RTS (AF8)
B9PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), LTDC_B3 (AF14)
B10PG10ввод-выводDCMI_D2 (AF13), FMC_NE3 (AF12), LTDC_B2 (AF14), LTDC_G3 (AF9)
B11PD6ввод-выводDCMI_D10 (AF13), FMC_NWAIT (AF12), I2S3_SD (AF5), LTDC_B2 (AF14), SAI1_SD_A (AF6), SPI3_MOSI (AF5), USART2_RX (AF7)
B12PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
B13PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), I2S3_ext_SD (AF5), QUADSPI_BK2_NCS (AF9), SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B14PC10ввод-выводDCMI_D8 (AF13), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B15PA12ввод-выводCAN1_TX (AF9), LTDC_R5 (AF14), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C1VBATпитание—
C2PI7ввод-выводDCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), TIM8_CH3 (AF3)
C3PI6ввод-выводDCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), TIM8_CH2 (AF3)
C4PI5ввод-выводDCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), TIM8_CH1 (AF3)
C5VDDпитание—
C6PDR_ONсброс—
C7VDDпитание—
C8VDDпитание—
C9VDDпитание—
C10PG9ввод-выводDAC_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), USART6_RX (AF8)
C11PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
C12PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
C13PI3ввод-выводDCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
C14NCне подключён—
C15PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), LTDC_R4 (AF14), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D1PC13ввод-выводRTC_AF1
D2PI8ввод-выводRTC_AF1, RTC_AF2
D3PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), LTDC_VSYNC (AF14)
D4PI4ввод-выводDCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), TIM8_BKIN (AF3)
D5VSSпитание—
D6BOOT0загрузка—
D7VSSпитание—
D8VSSпитание—
D9VSSпитание—
D10PD4ввод-выводFMC_NOE (AF12), USART2_RTS (AF7)
D11PD3ввод-выводDCMI_D5 (AF13), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7)
D12PD2ввод-выводDCMI_D11 (AF13), SDIO_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
D13VDD12DSIпитание—
D14PI1ввод-выводDCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5)
D15PA10ввод-выводDCMI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E1PC14/OSC32_INввод-выводRCC_OSC32_IN
E2PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
E3PI10ввод-выводETH_RX_ER (AF11), FMC_D31 (AF12), LTDC_HSYNC (AF14)
E4PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), USB_OTG_HS_ULPI_DIR (AF10)
E12DSIHOST_D1PслужебныйDSIHOST_D1P
E13DSIHOST_D1NслужебныйDSIHOST_D1N
E14PI0ввод-выводDCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2)
E15PA9ввод-выводDAC_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
F1PC15/OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
F2VSSпитание—
F3VDDпитание—
F4PH2ввод-выводETH_CRS (AF11), FMC_SDCKE0 (AF12), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9)
F6VSSпитание—
F7VSSпитание—
F8VSSпитание—
F9VSSпитание—
F10VSSпитание—
F12VSSпитание—
F13VCAP2питание—
F14PC9ввод-выводDAC_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
F15PA8ввод-выводI2C3_SCL (AF4), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
G1PH0/OSC_INввод-выводRCC_OSC_IN
G2VSSпитание—
G3VDDпитание—
G4PH3ввод-выводETH_COL (AF11), FMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9)
G6VSSпитание—
G7VSSпитание—
G8VSSпитание—
G9VSSпитание—
G10VSSпитание—
G12VSSпитание—
G13VDDпитание—
G14PC8ввод-выводDCMI_D2 (AF13), SDIO_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
G15PC7ввод-выводDCMI_D1 (AF13), I2S3_MCK (AF6), LTDC_G6 (AF14), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
H1PH1/OSC_OUTввод-выводRCC_OSC_OUT
H2PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
H3PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
H4PH4ввод-выводI2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10)
H6VSSпитание—
H7VSSпитание—
H8VSSпитание—
H9VSSпитание—
H10VSSпитание—
H12VSSDSIпитание—
H13VDDUSBпитание—
H14PG8ввод-выводETH_PPS_OUT (AF11), FMC_SDCLK (AF12), LTDC_G7 (AF14), SPI6_NSS (AF5), USART6_RTS (AF8)
H15PC6ввод-выводDCMI_D0 (AF13), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
J1NRSTсброс—
J2PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
J3PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
J4PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
J6VSSпитание—
J7VSSпитание—
J8VSSпитание—
J9VSSпитание—
J10VSSпитание—
J12VDDDSIпитание—
J13VDDпитание—
J14PG7ввод-выводDCMI_D13 (AF13), FMC_INT (AF12), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF8)
J15PG6ввод-выводDCMI_D12 (AF13), LTDC_R7 (AF14)
K1PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
K2PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
K3PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
K4VDDпитание—
K6VSSпитание—
K7VSSпитание—
K8VSSпитание—
K9VSSпитание—
K10VSSпитание—
K12VCAPDSIпитание—
K13PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
K14PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
K15PG3ввод-выводFMC_A13 (AF12)
L1PF10ввод-выводADC3_IN8, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9)
L2PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9)
L3PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9)
L4BYPASS_REGсброс—
L12DSIHOST_CKPслужебныйDSIHOST_CKP
L13DSIHOST_CKNслужебныйDSIHOST_CKN
L14PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2)
L15PG2ввод-выводFMC_A12 (AF12)
M1VSSAпитание—
M2PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), LTDC_R5 (AF14), USB_OTG_HS_ULPI_STP (AF10)
M3PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, ETH_MDC (AF11), I2S2_SD (AF5), SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0)
M4PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_ext_SD (AF6), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
M5PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
M6PB2/BOOT1ввод-вывод—
M7PG1ввод-выводFMC_A11 (AF12)
M8VSSпитание—
M9VSSпитание—
M10VCAP1питание—
M11PH6ввод-выводDCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
M12DSIHOST_D0PслужебныйDSIHOST_D0P
M13DSIHOST_D0NслужебныйDSIHOST_D0N
M14PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2)
M15PD13ввод-выводFMC_A18 (AF12), QUADSPI_BK1_IO3 (AF9), TIM4_CH2 (AF2)
N1VREF-питание—
N2PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
N3PA0/WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, ETH_CRS (AF11), SYS_WKUP, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
N4PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, DCMI_HSYNC (AF13), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
N5PC4ввод-выводADC1_IN14, ADC2_IN14, ETH_RXD0 (AF11), FMC_SDNE0 (AF12)
N6PF13ввод-выводFMC_A7 (AF12)
N7PG0ввод-выводFMC_A10 (AF12)
N8VDDпитание—
N9VDDпитание—
N10VDDпитание—
N11PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1)
N12PH7ввод-выводDCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
N13PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), QUADSPI_BK1_IO1 (AF9), TIM4_CH1 (AF2), USART3_RTS (AF7)
N14PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), USART3_CTS (AF7)
N15PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
P1VREF+питание—
P2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, ETH_MDIO (AF11), LTDC_R1 (AF14), TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
P3PA6ввод-выводADC1_IN6, ADC2_IN6, DCMI_PIXCLK (AF13), LTDC_G2 (AF14), SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
P4PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, LTDC_R4 (AF14), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
P5PC5ввод-выводADC1_IN15, ADC2_IN15, ETH_RXD1 (AF11), FMC_SDCKE0 (AF12)
P6PF12ввод-выводFMC_A6 (AF12)
P7PF15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12)
P8PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
P9PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1)
P10PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SPI4_NSS (AF5), TIM1_CH2 (AF1)
P11PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
P12PB12ввод-выводCAN2_RX (AF9), ETH_TXD0 (AF11), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
P13PB13ввод-выводCAN2_TX (AF9), ETH_TXD1 (AF11), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
P14PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
P15PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
R1VDDAпитание—
R2PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, ETH_COL (AF11), LTDC_B2 (AF9), LTDC_B5 (AF14), TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
R3PA7ввод-выводADC1_IN7, ADC2_IN7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), QUADSPI_CLK (AF10), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
R4PB1ввод-выводADC1_IN9, ADC2_IN9, ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
R5PB0ввод-выводADC1_IN8, ADC2_IN8, ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
R6PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SPI5_MOSI (AF5)
R7PF14ввод-выводFMC_A8 (AF12)
R8PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
R9PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1)
R10PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1)
R11PE15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1)
R12PB10ввод-выводETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
R13PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DSIHOST_TE (AF13), ETH_TX_EN (AF11), I2C2_SDA (AF4), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
R14PB14ввод-выводI2S2_ext_SD (AF6), SPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
R15PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC1резервное питание: часы реального времени и резервные регистры
VCAP1M10—
VCAP2F13—
VCAPDSIK12вывод стабилизатора блока DSI для внешнего конденсатора
VDDC5, C7, C8, C9, F3, G3, G13, J13, K4, N8, N9, N10питание цифровой части и линий ввода-вывода
VDD12DSID13питание 1,2 В блока DSI
VDDAR1питание аналоговой части: АЦП, ЦАП, генераторы
VDDDSIJ12питание блока DSI
VDDUSBH13питание приёмопередатчика USB
VREF-N1нижнее опорное напряжение АЦП
VREF+P1верхнее опорное напряжение АЦП и ЦАП
VSSD5, D7, D8, D9, F2, F6, F7, F8, F9, F10, F12, G2, G6, G7, G8, G9, G10, G12, H6, H7, H8, H9, H10, J6, J7, J8, J9, J10, K6, K7, K8, K9, K10, M8, M9общий провод (земля)
VSSAM1общий провод аналоговой части
VSSDSIH12общий провод блока DSI
BYPASS_REGL4отключение внутреннего стабилизатора напряжения ядра
NRSTJ1сброс, активный уровень — низкий
PDR_ONC6управление внутренней схемой сброса по питанию
BOOT0D6выбор источника загрузки при сбросе
DSIHOST_CKNL13линия интерфейса DSI
DSIHOST_CKPL12линия интерфейса DSI
DSIHOST_D0NM13линия интерфейса DSI
DSIHOST_D0PM12линия интерфейса DSI
DSIHOST_D1NE13линия интерфейса DSI
DSIHOST_D1PE12линия интерфейса DSI
NCC14не подключён

Исполнения

В базе STM32CubeMX эта группа называется STM32F469I(E-G-I)Hx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F469IESTM32F469IEHx512 КБ320 КБ
STM32F469IGSTM32F469IGHx1 МБ320 КБ
STM32F469IISTM32F469IIHx2 МБ320 КБ

Линейка STM32F469/479, семейство STM32F4, ядро Cortex-M4.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA176, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F479IG, STM32F479IISTM32F469/479201 из 201выводы совпадают полностью
STM32F745I(E-G)KxSTM32F7x5188 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP; M12: DSIHOST_D0P → PH8
STM32F746I(E-G)KxSTM32F7x6188 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP; M12: DSIHOST_D0P → PH8
STM32F756IGKxSTM32F7x6188 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP; M12: DSIHOST_D0P → PH8
STM32F407IE, STM32F407IGSTM32F407/417187 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; H13: VDDUSB → VDD; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F417IE, STM32F417IGSTM32F407/417187 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; H13: VDDUSB → VDD; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F427IG, STM32F427IISTM32F427/437187 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; H13: VDDUSB → VDD; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F429IE, STM32F429IG, STM32F429IISTM32F429/439187 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; H13: VDDUSB → VDD; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F437IG, STM32F437IISTM32F427/437187 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; H13: VDDUSB → VDD; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F439IG, STM32F439IISTM32F429/439187 из 201C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; H13: VDDUSB → VDD; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F722I(C-E)KxSTM32F7x2187 из 201C8: VDD → VDDSDMMC; C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP
STM32F732IEKxSTM32F7x2187 из 201C8: VDD → VDDSDMMC; C14: NC → PI2; D13: VDD12DSI → PH15; E12: DSIHOST_D1P → PH13; E13: DSIHOST_D1N → PH14; F13: VCAP2 → VCAP; H12: VSSDSI → VSS; J12: VDDDSI → VDD; K12: VCAPDSI → PH12; L12: DSIHOST_CKP → PH11; L13: DSIHOST_CKN → PH10; M10: VCAP1 → VCAP

Частые вопросы

На каких выводах USART1 у STM32F469IE?

В корпусе UFBGA176 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик E15, AF7), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик D15, AF7).

Где у STM32F469IE выводы SWD для программатора?

SWDIO — PA13 (шарик A15, AF0), SWCLK — PA14 (шарик A14, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F469IE?

I2C1_SCL — PB8 (шарик A5, AF4) или PB6 (шарик B6, AF4), I2C1_SDA — PB9 (шарик B4, AF4) или PB7 (шарик B5, AF4).

Сколько выводов ввода-вывода у STM32F469IE в корпусе UFBGA176?

131 из 201. Ещё 59 выводов заняты питанием и землёй, остальные 11 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F469IE, STM32F469IG и STM32F469II?

Объёмом памяти: STM32F469IE — 512 КБ флеш-памяти и 320 КБ ОЗУ, STM32F469IG — 1 МБ флеш-памяти и 320 КБ ОЗУ, STM32F469II — 2 МБ флеш-памяти и 320 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F469IE?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Калькуляторы и статьи
