STM32F723IC и STM32F723IE в корпусе UFBGA176: распиновка

STM32F723IC и STM32F723IE — микроконтроллеры STM32F7 на ядре Cortex-M7 с частотой до 216 МГц: 256 и 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус UFBGA176 — 201 шарик, из них 138 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 216 МГц
Флеш-память
256 и 512 КБ
ОЗУ
192 КБ
Корпус
UFBGA176, 201 шарик
Линий ввода-вывода
138
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

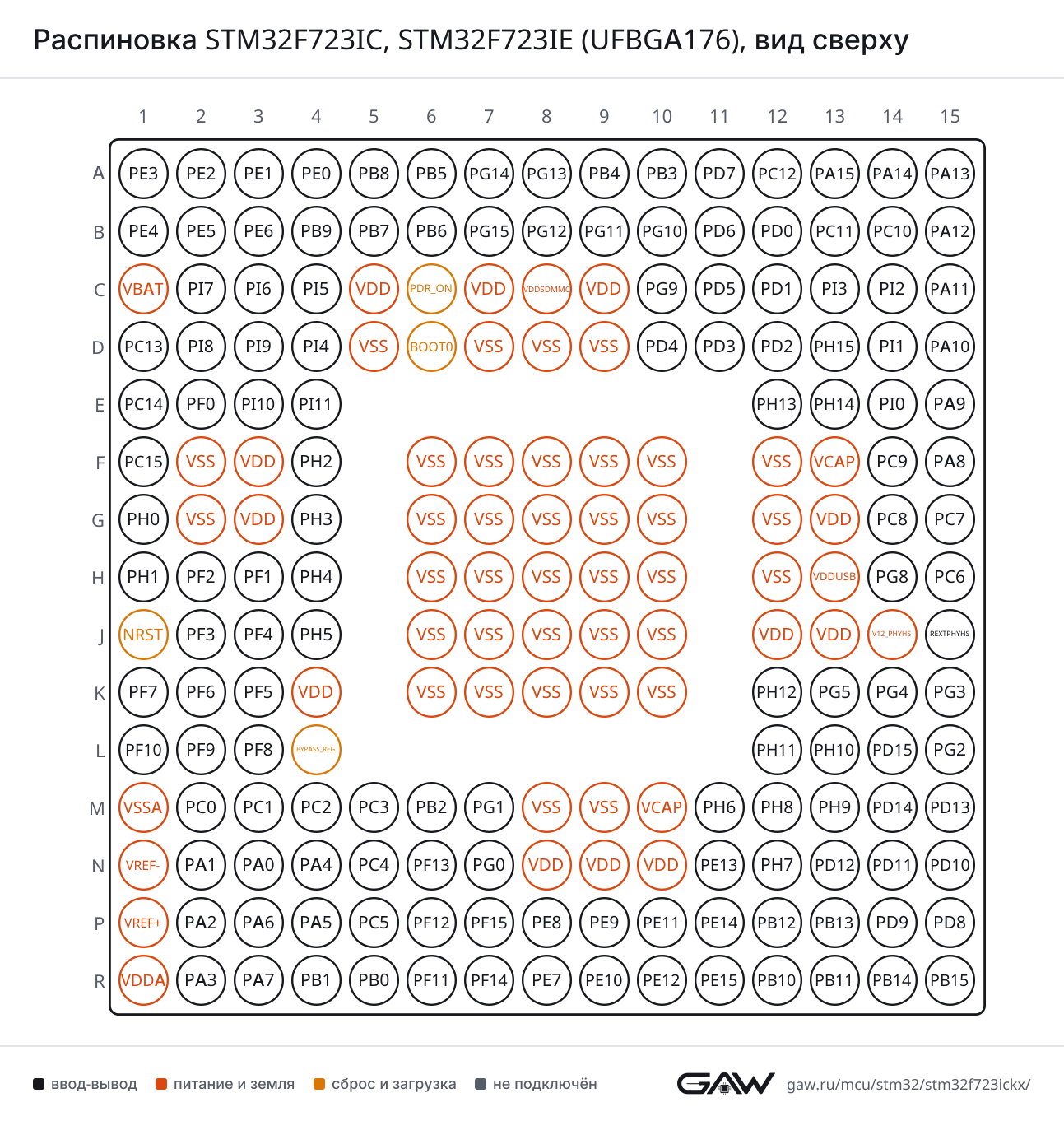

Схема корпуса UFBGA176

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F723IC, STM32F723IE в корпусе UFBGA176, вид сверхуABCDEFGHJKLMNPR123456789101112131415PE3 — шарик A1: FMC_A19, SAI1_SD_B, SYS_TRACED0PE3PE2 — шарик A2: FMC_A23, QUADSPI_BK1_IO2, SAI1_MCLK_A, SPI4_SCK, SYS_TRACECLKPE2PE1 — шарик A3: FMC_NBL1, LPTIM1_IN2, UART8_TXPE1PE0 — шарик A4: FMC_NBL0, LPTIM1_ETR, SAI2_MCLK_A, TIM4_ETR, UART8_RXPE0PB8 — шарик A5: CAN1_RX, I2C1_SCL, SDMMC1_D4, SDMMC2_D4, TIM10_CH1, TIM4_CH3PB8PB5 — шарик A6: FMC_SDCKE1, I2C1_SMBA, I2S1_SD, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5PG14 — шарик A7: FMC_A25, LPTIM1_ETR, QUADSPI_BK2_IO3, SYS_TRACED1, USART6_TXPG14PG13 — шарик A8: FMC_A24, LPTIM1_OUT, SYS_TRACED0, USART6_CTSPG13PB4 — шарик A9: I2S2_WS, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB3 — шарик A10: I2S1_CK, I2S3_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PD7 — шарик A11: FMC_NE1, SDMMC2_CMD, USART2_CKPD7PC12 — шарик A12: I2S3_SD, SDMMC1_CK, SPI3_MOSI, SYS_TRACED3, UART5_TX, USART3_CKPC12PA15 — шарик A13: I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTSPA15PA14 — шарик A14: SYS_JTCK-SWCLKPA14PA13 — шарик A15: SYS_JTMS-SWDIOPA13PE4 — шарик B1: FMC_A20, SAI1_FS_A, SPI4_NSS, SYS_TRACED1PE4PE5 — шарик B2: FMC_A21, SAI1_SCK_A, SPI4_MISO, SYS_TRACED2, TIM9_CH1PE5PE6 — шарик B3: FMC_A22, SAI1_SD_A, SAI2_MCLK_B, SPI4_MOSI, SYS_TRACED3, TIM1_BKIN2, TIM9_CH2PE6PB9 — шарик B4: CAN1_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9PB7 — шарик B5: FMC_NL, I2C1_SDA, TIM4_CH2, USART1_RXPB7PB6 — шарик B6: FMC_SDNE1, I2C1_SCL, QUADSPI_BK1_NCS, TIM4_CH1, USART1_TXPB6PG15 — шарик B7: FMC_SDNCAS, USART6_CTSPG15PG12 — шарик B8: FMC_NE4, LPTIM1_IN1, SDMMC2_D3, USART6_DE, USART6_RTSPG12PG11 — шарик B9: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_INT, SDMMC2_D2PG11PG10 — шарик B10: FMC_NE3, SAI2_SD_B, SDMMC2_D1PG10PD6 — шарик B11: FMC_NWAIT, I2S3_SD, SAI1_SD_A, SDMMC2_CK, SPI3_MOSI, USART2_RXPD6PD0 — шарик B12: CAN1_RX, FMC_D2, FMC_DA2PD0PC11 — шарик B13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PC10 — шарик B14: I2S3_CK, QUADSPI_BK1_IO1, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PA12 — шарик B15: CAN1_TX, SAI2_FS_B, TIM1_ETR, USART1_DE, USART1_RTS, USB_OTG_FS_DPPA12VBAT — шарик C1VBATPI7 — шарик C2: FMC_D29, SAI2_FS_A, TIM8_CH3PI7PI6 — шарик C3: FMC_D28, SAI2_SD_A, TIM8_CH2PI6PI5 — шарик C4: FMC_NBL3, SAI2_SCK_A, TIM8_CH1PI5VDD — шарик C5VDDPDR_ON — шарик C6PDR_ONVDD — шарик C7VDDVDDSDMMC — шарик C8VDDSDMMCVDD — шарик C9VDDPG9 — шарик C10: DAC_EXTI9, FMC_NCE, FMC_NE2, QUADSPI_BK2_IO2, SAI2_FS_B, SDMMC2_D0, USART6_RXPG9PD5 — шарик C11: FMC_NWE, USART2_TXPD5PD1 — шарик C12: CAN1_TX, FMC_D3, FMC_DA3PD1PI3 — шарик C13: FMC_D27, I2S2_SD, SPI2_MOSI, TIM8_ETRPI3PI2 — шарик C14: FMC_D26, SPI2_MISO, TIM8_CH4PI2PA11 — шарик C15: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PC13 — шарик D1: RTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4PC13PI8 — шарик D2: RTC_TAMP2, RTC_TS, SYS_WKUP5PI8PI9 — шарик D3: CAN1_RX, DAC_EXTI9, FMC_D30, UART4_RXPI9PI4 — шарик D4: FMC_NBL2, SAI2_MCLK_A, TIM8_BKINPI4VSS — шарик D5VSSBOOT0 — шарик D6BOOT0VSS — шарик D7VSSVSS — шарик D8VSSVSS — шарик D9VSSPD4 — шарик D10: FMC_NOE, USART2_DE, USART2_RTSPD4PD3 — шарик D11: FMC_CLK, I2S2_CK, SPI2_SCK, USART2_CTSPD3PD2 — шарик D12: SDMMC1_CMD, SYS_TRACED2, TIM3_ETR, UART5_RXPD2PH15 — шарик D13: FMC_D23, TIM8_CH3NPH15PI1 — шарик D14: FMC_D25, I2S2_CK, SPI2_SCK, TIM8_BKIN2PI1PA10 — шарик D15: TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC14-OSC32_IN — шарик E1: RCC_OSC32_INPC14PF0 — шарик E2: FMC_A0, I2C2_SDAPF0PI10 — шарик E3: FMC_D31PI10PI11 — шарик E4: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SYS_WKUP6, USB_OTG_HS_ULPI_DIRPI11PH13 — шарик E12: CAN1_TX, FMC_D21, TIM8_CH1N, UART4_TXPH13PH14 — шарик E13: CAN1_RX, FMC_D22, TIM8_CH2N, UART4_RXPH14PI0 — шарик E14: FMC_D24, I2S2_WS, SPI2_NSS, TIM5_CH4PI0PA9 — шарик E15: DAC_EXTI9, I2C3_SMBA, I2S2_CK, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PC15-OSC32_OUT — шарик F1: RCC_OSC32_OUTPC15VSS — шарик F2VSSVDD — шарик F3VDDPH2 — шарик F4: FMC_SDCKE0, LPTIM1_IN2, QUADSPI_BK2_IO0, SAI2_SCK_BPH2VSS — шарик F6VSSVSS — шарик F7VSSVSS — шарик F8VSSVSS — шарик F9VSSVSS — шарик F10VSSVSS — шарик F12VSSVCAP_2 — шарик F13VCAPPC9 — шарик F14: DAC_EXTI9, I2C3_SDA, I2S_CKIN, QUADSPI_BK1_IO0, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTSPC9PA8 — шарик F15: I2C3_SCL, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_OTG_FS_SOFPA8PH0-OSC_IN — шарик G1: RCC_OSC_INPH0VSS — шарик G2VSSVDD — шарик G3VDDPH3 — шарик G4: FMC_SDNE0, QUADSPI_BK2_IO1, SAI2_MCLK_BPH3VSS — шарик G6VSSVSS — шарик G7VSSVSS — шарик G8VSSVSS — шарик G9VSSVSS — шарик G10VSSVSS — шарик G12VSSVDD — шарик G13VDDPC8 — шарик G14: SDMMC1_D0, SYS_TRACED1, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC7 — шарик G15: I2S3_MCK, SDMMC1_D7, SDMMC2_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PH1-OSC_OUT — шарик H1: RCC_OSC_OUTPH1PF2 — шарик H2: FMC_A2, I2C2_SMBAPF2PF1 — шарик H3: FMC_A1, I2C2_SCLPF1PH4 — шарик H4: I2C2_SCL, USB_OTG_HS_ULPI_NXTPH4VSS — шарик H6VSSVSS — шарик H7VSSVSS — шарик H8VSSVSS — шарик H9VSSVSS — шарик H10VSSVSS — шарик H12VSSVDDUSB — шарик H13VDDUSBPG8 — шарик H14: FMC_SDCLK, USART6_DE, USART6_RTSPG8PC6 — шарик H15: I2S2_MCK, SDMMC1_D6, SDMMC2_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6NRST — шарик J1NRSTPF3 — шарик J2: ADC3_IN9, FMC_A3PF3PF4 — шарик J3: ADC3_IN14, FMC_A4PF4PH5 — шарик J4: FMC_SDNWE, I2C2_SDA, SPI5_NSSPH5VSS — шарик J6VSSVSS — шарик J7VSSVSS — шарик J8VSSVSS — шарик J9VSSVSS — шарик J10VSSVDD — шарик J12VDDVDD — шарик J13VDDV12_PHYHS — шарик J14V12PHYHSREXTPHYHS — шарик J15: USB_OTG_HS_REXTPHYHSREXTPHYHSPF7 — шарик K1: ADC3_IN5, QUADSPI_BK1_IO2, SAI1_MCLK_B, SPI5_SCK, TIM11_CH1, UART7_TXPF7PF6 — шарик K2: ADC3_IN4, QUADSPI_BK1_IO3, SAI1_SD_B, SPI5_NSS, TIM10_CH1, UART7_RXPF6PF5 — шарик K3: ADC3_IN15, FMC_A5PF5VDD — шарик K4VDDVSS — шарик K6VSSVSS — шарик K7VSSVSS — шарик K8VSSVSS — шарик K9VSSVSS — шарик K10VSSPH12 — шарик K12: FMC_D20, TIM5_CH3PH12PG5 — шарик K13: FMC_A15, FMC_BA1PG5PG4 — шарик K14: FMC_A14, FMC_BA0PG4PG3 — шарик K15: FMC_A13PG3PF10 — шарик L1: ADC3_IN8PF10PF9 — шарик L2: ADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1, SAI1_FS_B, SPI5_MOSI, TIM14_CH1, UART7_CTSPF9PF8 — шарик L3: ADC3_IN6, QUADSPI_BK1_IO0, SAI1_SCK_B, SPI5_MISO, TIM13_CH1, UART7_DE, UART7_RTSPF8BYPASS_REG — шарик L4BYPASSREGPH11 — шарик L12: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D19, TIM5_CH2PH11PH10 — шарик L13: FMC_D18, TIM5_CH1PH10PD15 — шарик L14: FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTSPD15PG2 — шарик L15: FMC_A12PG2VSSA — шарик M1VSSAPC0 — шарик M2: ADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE, SAI2_FS_B, USB_OTG_HS_ULPI_STPPC0PC1 — шарик M3: ADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD, RTC_TAMP3, SAI1_SD_A, SPI2_MOSI, SYS_TRACED0, SYS_WKUP3PC1PC2 — шарик M4: ADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2PC3 — шарик M5: ADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3PB2 — шарик M6: I2S3_SD, QUADSPI_CLK, SAI1_SD_A, SPI3_MOSIPB2PG1 — шарик M7: FMC_A11PG1VSS — шарик M8VSSVSS — шарик M9VSSVCAP_1 — шарик M10VCAPPH6 — шарик M11: FMC_SDNE1, I2C2_SMBA, SPI5_SCK, TIM12_CH1PH6PH8 — шарик M12: FMC_D16, I2C3_SDAPH8PH9 — шарик M13: DAC_EXTI9, FMC_D17, I2C3_SMBA, TIM12_CH2PH9PD14 — шарик M14: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTSPD14PD13 — шарик M15: FMC_A18, LPTIM1_OUT, QUADSPI_BK1_IO3, SAI2_SCK_A, TIM4_CH2PD13VREF- — шарик N1VREF-PA1 — шарик N2: ADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3, SAI2_MCLK_B, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PA0-WKUP — шарик N3: ADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0PA4 — шарик N4: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PC4 — шарик N5: ADC1_IN14, ADC2_IN14, FMC_SDNE0, I2S1_MCKPC4PF13 — шарик N6: FMC_A7PF13PG0 — шарик N7: FMC_A10PG0VDD — шарик N8VDDVDD — шарик N9VDDVDD — шарик N10VDDPE13 — шарик N11: FMC_D10, FMC_DA10, SAI2_FS_B, SPI4_MISO, TIM1_CH3PE13PH7 — шарик N12: FMC_SDCKE1, I2C3_SCL, SPI5_MISOPH7PD12 — шарик N13: FMC_A17, FMC_ALE, LPTIM1_IN1, QUADSPI_BK1_IO1, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTSPD12PD11 — шарик N14: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16, FMC_CLE, QUADSPI_BK1_IO0, SAI2_SD_A, USART3_CTSPD11PD10 — шарик N15: FMC_D15, FMC_DA15, USART3_CKPD10VREF+ — шарик P1VREF+PA2 — шарик P2: ADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B, SYS_WKUP2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2PA6 — шарик P3: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA5 — шарик P4: ADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5PC5 — шарик P5: ADC1_IN15, ADC2_IN15, FMC_SDCKE0PC5PF12 — шарик P6: FMC_A6PF12PF15 — шарик P7: FMC_A9PF15PE8 — шарик P8: FMC_D5, FMC_DA5, QUADSPI_BK2_IO1, TIM1_CH1N, UART7_TXPE8PE9 — шарик P9: DAC_EXTI9, FMC_D6, FMC_DA6, QUADSPI_BK2_IO2, TIM1_CH1, UART7_DE, UART7_RTSPE9PE11 — шарик P10: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8, FMC_DA8, SAI2_SD_B, SPI4_NSS, TIM1_CH2PE11PE14 — шарик P11: FMC_D11, FMC_DA11, SAI2_MCLK_B, SPI4_MOSI, TIM1_CH4PE14PB12 — шарик P12: I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PB13 — шарик P13: I2S2_CK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PD9 — шарик P14: DAC_EXTI9, FMC_D14, FMC_DA14, USART3_RXPD9PD8 — шарик P15: FMC_D13, FMC_DA13, USART3_TXPD8VDDA — шарик R1VDDAPA3 — шарик R2: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PA7 — шарик R3: ADC1_IN7, ADC2_IN7, FMC_SDNWE, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PB1 — шарик R4: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PB0 — шарик R5: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D1PB0PF11 — шарик R6: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_SDNRAS, SAI2_SD_B, SPI5_MOSIPF11PF14 — шарик R7: FMC_A8PF14PE7 — шарик R8: FMC_D4, FMC_DA4, QUADSPI_BK2_IO0, TIM1_ETR, UART7_RXPE7PE10 — шарик R9: FMC_D7, FMC_DA7, QUADSPI_BK2_IO3, TIM1_CH2N, UART7_CTSPE10PE12 — шарик R10: FMC_D9, FMC_DA9, SAI2_SCK_B, SPI4_SCK, TIM1_CH3NPE12PE15 — шарик R11: FMC_D12, FMC_DA12, TIM1_BKINPE15PB10 — шарик R12: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PB11 — шарик R13: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11PB14 — шарик R14: USB_OTG_HS_DMPB14PB15 — шарик R15: USB_OTG_HS_DPPB15UFBGA176, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32F723IC, STM32F723IE (UFBGA176), вид сверхуРаспиновка UFBGA176 картинкой
PNG, 1293 × 1362 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (F15, AF7)
CTSPA11 (C15, AF7)
DEPA12 (B15, AF7)
RTSPA12 (B15, AF7)
RXPB7 (B5, AF7), PA10 (D15, AF7)
TXPB6 (B6, AF7), PA9 (E15, AF7)
USART2CKPD7 (A11, AF7), PA4 (N4, AF7)
CTSPD3 (D11, AF7), PA0-WKUP (N3, AF7)
DEPD4 (D10, AF7), PA1 (N2, AF7)
RTSPD4 (D10, AF7), PA1 (N2, AF7)
RXPD6 (B11, AF7), PA3 (R2, AF7)
TXPD5 (C11, AF7), PA2 (P2, AF7)
USART3CKPC12 (A12, AF7), PD10 (N15, AF7), PB12 (P12, AF7)
CTSPD11 (N14, AF7), PB13 (P13, AF7)
DEPD12 (N13, AF7)
RTSPD12 (N13, AF7)
RXPC11 (B13, AF7), PD9 (P14, AF7), PB11 (R13, AF7)
TXPC10 (B14, AF7), PD8 (P15, AF7), PB10 (R12, AF7)
USART6CKPC8 (G14, AF8)
CTSPG13 (A8, AF8), PG15 (B7, AF8)
DEPG12 (B8, AF8), PG8 (H14, AF8)
RTSPG12 (B8, AF8), PG8 (H14, AF8)
RXPG9 (C10, AF8), PC7 (G15, AF8)
TXPG14 (A7, AF8), PC6 (H15, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (R5, AF8)
DEPA15 (A13, AF8)
RTSPA15 (A13, AF8)
RXPC11 (B13, AF8), PI9 (D3, AF8), PH14 (E13, AF8), PA1 (N2, AF8)
TXPC10 (B14, AF8), PH13 (E12, AF8), PA0-WKUP (N3, AF8)
UART5CTSPC9 (F14, AF7)
DEPC8 (G14, AF7)
RTSPC8 (G14, AF7)
RXPD2 (D12, AF8)
TXPC12 (A12, AF8)
UART7CTSPF9 (L2, AF8), PE10 (R9, AF8)
DEPF8 (L3, AF8), PE9 (P9, AF8)
RTSPF8 (L3, AF8), PE9 (P9, AF8)
RXPF6 (K2, AF8), PE7 (R8, AF8)
TXPF7 (K1, AF8), PE8 (P8, AF8)
UART8CTSPD14 (M14, AF8)
DEPD15 (L14, AF8)
RTSPD15 (L14, AF8)
RXPE0 (A4, AF8)
TXPE1 (A3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A9, AF5), PA6 (P3, AF5)
MOSIPB5 (A6, AF5), PA7 (R3, AF5)
NSSPA15 (A13, AF5), PA4 (N4, AF5)
SCKPB3 (A10, AF5), PA5 (P4, AF5)
SPI2MISOPI2 (C14, AF5), PC2 (M4, AF5)
MOSIPI3 (C13, AF5), PC1 (M3, AF5), PC3 (M5, AF5)
NSSPB4 (A9, AF7), PB9 (B4, AF5), PI0 (E14, AF5), PB12 (P12, AF5)
SCKPD3 (D11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (P13, AF5), PB10 (R12, AF5)
SPI3MISOPB4 (A9, AF6), PC11 (B13, AF6)
MOSIPB5 (A6, AF6), PC12 (A12, AF6), PD6 (B11, AF5), PB2 (M6, AF7)
NSSPA15 (A13, AF6), PA4 (N4, AF6)
SCKPB3 (A10, AF6), PC10 (B14, AF6)
SPI4MISOPE5 (B2, AF5), PE13 (N11, AF5)
MOSIPE6 (B3, AF5), PE14 (P11, AF5)
NSSPE4 (B1, AF5), PE11 (P10, AF5)
SCKPE2 (A2, AF5), PE12 (R10, AF5)
SPI5MISOPF8 (L3, AF5), PH7 (N12, AF5)
MOSIPF9 (L2, AF5), PF11 (R6, AF5)
NSSPH5 (J4, AF5), PF6 (K2, AF5)
SCKPF7 (K1, AF5), PH6 (M11, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (F14, AF5)
I2S1CKPB3 (A10, AF5), PA5 (P4, AF5)
MCKPC4 (N5, AF5)
SDPB5 (A6, AF5), PA7 (R3, AF5)
WSPA15 (A13, AF5), PA4 (N4, AF5)
I2S2CKPD3 (D11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (P13, AF5), PB10 (R12, AF5)
MCKPC6 (H15, AF5)
SDPI3 (C13, AF5), PC1 (M3, AF5), PC3 (M5, AF5)
WSPB4 (A9, AF7), PB9 (B4, AF5), PI0 (E14, AF5), PB12 (P12, AF5)
I2S3CKPB3 (A10, AF6), PC10 (B14, AF6)
MCKPC7 (G15, AF6)
SDPB5 (A6, AF6), PC12 (A12, AF6), PD6 (B11, AF5), PB2 (M6, AF7)
WSPA15 (A13, AF6), PA4 (N4, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A5, AF4), PB6 (B6, AF4)
SDAPB9 (B4, AF4), PB7 (B5, AF4)
SMBAPB5 (A6, AF4)
I2C2SCLPF1 (H3, AF4), PH4 (H4, AF4), PB10 (R12, AF4)
SDAPF0 (E2, AF4), PH5 (J4, AF4), PB11 (R13, AF4)
SMBAPF2 (H2, AF4), PH6 (M11, AF4), PB12 (P12, AF4)
I2C3SCLPA8 (F15, AF4), PH7 (N12, AF4)
SDAPC9 (F14, AF4), PH8 (M12, AF4)
SMBAPA9 (E15, AF4), PH9 (M13, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (A5, AF9), PD0 (B12, AF9), PA11 (C15, AF9), PI9 (D3, AF9), PH14 (E13, AF9)
TXPB9 (B4, AF9), PA12 (B15, AF9), PD1 (C12, AF9), PH13 (E12, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (C15, AF10)
DPPA12 (B15, AF10)
IDPA10 (D15, AF10)
SOFPA8 (F15, AF10)
VBUSPA9 (E15)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (R14, AF12)
DPPB15 (R15, AF12)
IDPB12 (P12, AF12)
REXTPHYHSREXTPHYHS (J15)
SOFPA4 (N4, AF12)
ULPI_CKPA5 (P4, AF10)
ULPI_D0PA3 (R2, AF10)
ULPI_D1PB0 (R5, AF10)
ULPI_D2PB1 (R4, AF10)
ULPI_D3PB10 (R12, AF10)
ULPI_D4PB11 (R13, AF10)
ULPI_D5PB12 (P12, AF10)
ULPI_D6PB13 (P13, AF10)
ULPI_D7PB5 (A6, AF10)
ULPI_DIRPI11 (E4, AF10), PC2 (M4, AF10)
ULPI_NXTPH4 (H4, AF10), PC3 (M5, AF10)
ULPI_STPPC0 (M2, AF10)
VBUSPB13 (P13)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (A12, AF12)
CMDPD2 (D12, AF12)
D0PC8 (G14, AF12)
D1PC9 (F14, AF12)
D2PC10 (B14, AF12)
D3PC11 (B13, AF12)
D4PB8 (A5, AF12)
D5PB9 (B4, AF12)
D6PC6 (H15, AF12)
D7PC7 (G15, AF12)
SDMMC2CKPD6 (B11, AF11)
CMDPD7 (A11, AF11)
D0PG9 (C10, AF11)
D1PG10 (B10, AF11)
D2PB3 (A10, AF10), PG11 (B9, AF10)
D3PB4 (A9, AF10), PG12 (B8, AF11)
D4PB8 (A5, AF10)
D5PB9 (B4, AF10)
D6PC6 (H15, AF10)
D7PC7 (G15, AF10)

QUADSPI — интерфейс Quad-SPI памяти

БлокСигналВыводы
QUADSPIBK1_IO0PC9 (F14, AF9), PF8 (L3, AF10), PD11 (N14, AF9)
BK1_IO1PC10 (B14, AF9), PF9 (L2, AF10), PD12 (N13, AF9)
BK1_IO2PE2 (A2, AF9), PF7 (K1, AF9)
BK1_IO3PF6 (K2, AF9), PD13 (M15, AF9), PA1 (N2, AF9)
BK1_NCSPB6 (B6, AF10)
BK2_IO0PH2 (F4, AF9), PE7 (R8, AF10)
BK2_IO1PH3 (G4, AF9), PE8 (P8, AF10)
BK2_IO2PG9 (C10, AF9), PE9 (P9, AF10)
BK2_IO3PG14 (A7, AF9), PE10 (R9, AF10)
BK2_NCSPC11 (B13, AF9)
CLKPB2 (M6, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1FS_APE4 (B1, AF6)
FS_BPF9 (L2, AF6)
MCLK_APE2 (A2, AF6)
MCLK_BPF7 (K1, AF6)
SCK_APE5 (B2, AF6)
SCK_BPF8 (L3, AF6)
SD_APE6 (B3, AF6), PD6 (B11, AF6), PC1 (M3, AF6), PB2 (M6, AF6)
SD_BPE3 (A1, AF6), PF6 (K2, AF6)
SAI2FS_API7 (C2, AF10), PD12 (N13, AF10)
FS_BPA12 (B15, AF8), PG9 (C10, AF10), PC0 (M2, AF8), PE13 (N11, AF10)
MCLK_APE0 (A4, AF10), PI4 (D4, AF10)
MCLK_BPE6 (B3, AF10), PH3 (G4, AF10), PA1 (N2, AF10), PE14 (P11, AF10)
SCK_API5 (C4, AF10), PD13 (M15, AF10)
SCK_BPH2 (F4, AF10), PA2 (P2, AF8), PE12 (R10, AF10)
SD_API6 (C3, AF10), PD11 (N14, AF10)
SD_BPG10 (B10, AF10), PA0-WKUP (N3, AF10), PE11 (P10, AF10), PF11 (R6, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13)
IN0PA0-WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PA4 (N4)
IN5PA5 (P4)
IN6PA6 (P3)
IN7PA7 (R3)
IN8PB0 (R5)
IN9PB1 (R4)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (M5)
IN14PC4 (N5)
IN15PC5 (P5)
ADC2EXTI11PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13)
IN0PA0-WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PA4 (N4)
IN5PA5 (P4)
IN6PA6 (P3)
IN7PA7 (R3)
IN8PB0 (R5)
IN9PB1 (R4)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (M5)
IN14PC4 (N5)
IN15PC5 (P5)
ADC3EXTI11PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13)
IN0PA0-WKUP (N3)
IN1PA1 (N2)
IN2PA2 (P2)
IN3PA3 (R2)
IN4PF6 (K2)
IN5PF7 (K1)
IN6PF8 (L3)
IN7PF9 (L2)
IN8PF10 (L1)
IN9PF3 (J2)
IN10PC0 (M2)
IN11PC1 (M3)
IN12PC2 (M4)
IN13PC3 (M5)
IN14PF4 (J3)
IN15PF5 (K3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (B4), PG9 (C10), PI9 (D3), PA9 (E15), PC9 (F14), PF9 (L2), PH9 (M13), PE9 (P9), PD9 (P14)
OUT1PA4 (N4)
OUT2PA5 (P4)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (P3, AF1), PB12 (P12, AF1), PE15 (R11, AF1)
BKIN2PE6 (B3, AF1)
CH1PA8 (F15, AF1), PE9 (P9, AF1)
CH1NPE8 (P8, AF1), PB13 (P13, AF1), PA7 (R3, AF1)
CH2PA9 (E15, AF1), PE11 (P10, AF1)
CH2NPB0 (R5, AF1), PE10 (R9, AF1)
CH3PA10 (D15, AF1), PE13 (N11, AF1)
CH3NPB1 (R4, AF1), PE12 (R10, AF1)
CH4PA11 (C15, AF1), PE14 (P11, AF1)
ETRPA12 (B15, AF1), PE7 (R8, AF1)
TIM2CH1PA15 (A13, AF1), PA0-WKUP (N3, AF1), PA5 (P4, AF1)
CH2PB3 (A10, AF1), PA1 (N2, AF1)
CH3PA2 (P2, AF1), PB10 (R12, AF1)
CH4PA3 (R2, AF1), PB11 (R13, AF1)
ETRPA15 (A13, AF1), PA0-WKUP (N3, AF1), PA5 (P4, AF1)
TIM3CH1PB4 (A9, AF2), PC6 (H15, AF2), PA6 (P3, AF2)
CH2PB5 (A6, AF2), PC7 (G15, AF2), PA7 (R3, AF2)
CH3PC8 (G14, AF2), PB0 (R5, AF2)
CH4PC9 (F14, AF2), PB1 (R4, AF2)
ETRPD2 (D12, AF2)
TIM4CH1PB6 (B6, AF2), PD12 (N13, AF2)
CH2PB7 (B5, AF2), PD13 (M15, AF2)
CH3PB8 (A5, AF2), PD14 (M14, AF2)
CH4PB9 (B4, AF2), PD15 (L14, AF2)
ETRPE0 (A4, AF2)
TIM5CH1PH10 (L13, AF2), PA0-WKUP (N3, AF2)
CH2PH11 (L12, AF2), PA1 (N2, AF2)
CH3PH12 (K12, AF2), PA2 (P2, AF2)
CH4PI0 (E14, AF2), PA3 (R2, AF2)
TIM8BKINPI4 (D4, AF3), PA6 (P3, AF3)
BKIN2PI1 (D14, AF3), PA8 (F15, AF3)
CH1PI5 (C4, AF3), PC6 (H15, AF3)
CH1NPH13 (E12, AF3), PA5 (P4, AF3), PA7 (R3, AF3)
CH2PI6 (C3, AF3), PC7 (G15, AF3)
CH2NPH14 (E13, AF3), PB0 (R5, AF3)
CH3PI7 (C2, AF3), PC8 (G14, AF3)
CH3NPH15 (D13, AF3), PB1 (R4, AF3)
CH4PI2 (C14, AF3), PC9 (F14, AF3)
ETRPI3 (C13, AF3), PA0-WKUP (N3, AF3)
TIM9CH1PE5 (B2, AF3), PA2 (P2, AF3)
CH2PE6 (B3, AF3), PA3 (R2, AF3)
TIM10CH1PB8 (A5, AF3), PF6 (K2, AF3)
TIM11CH1PB9 (B4, AF3), PF7 (K1, AF3)
TIM12CH1PH6 (M11, AF9)
CH2PH9 (M13, AF9)
TIM13CH1PF8 (L3, AF9), PA6 (P3, AF9)
TIM14CH1PF9 (L2, AF9), PA7 (R3, AF9)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (A4, AF3), PG14 (A7, AF3)
IN1PG12 (B8, AF3), PD12 (N13, AF3)
IN2PE1 (A3, AF3), PH2 (F4, AF3)
OUTPG13 (A8, AF3), PD13 (M15, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUTPC13 (D1)
TSPC13 (D1), PI8 (D2)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA0PF0 (E2, AF12)
A1PF1 (H3, AF12)
A2PF2 (H2, AF12)
A3PF3 (J2, AF12)
A4PF4 (J3, AF12)
A5PF5 (K3, AF12)
A6PF12 (P6, AF12)
A7PF13 (N6, AF12)
A8PF14 (R7, AF12)
A9PF15 (P7, AF12)
A10PG0 (N7, AF12)
A11PG1 (M7, AF12)
A12PG2 (L15, AF12)
A13PG3 (K15, AF12)
A14PG4 (K14, AF12)
A15PG5 (K13, AF12)
A16PD11 (N14, AF12)
A17PD12 (N13, AF12)
A18PD13 (M15, AF12)
A19PE3 (A1, AF12)
A20PE4 (B1, AF12)
A21PE5 (B2, AF12)
A22PE6 (B3, AF12)
A23PE2 (A2, AF12)
A24PG13 (A8, AF12)
A25PG14 (A7, AF12)
ALEPD12 (N13, AF12)
BA0PG4 (K14, AF12)
BA1PG5 (K13, AF12)
CLEPD11 (N14, AF12)
CLKPD3 (D11, AF12)
D0PD14 (M14, AF12)
D1PD15 (L14, AF12)
D2PD0 (B12, AF12)
D3PD1 (C12, AF12)
D4PE7 (R8, AF12)
D5PE8 (P8, AF12)
D6PE9 (P9, AF12)
D7PE10 (R9, AF12)
D8PE11 (P10, AF12)
D9PE12 (R10, AF12)
D10PE13 (N11, AF12)
D11PE14 (P11, AF12)
D12PE15 (R11, AF12)
D13PD8 (P15, AF12)
D14PD9 (P14, AF12)
D15PD10 (N15, AF12)
D16PH8 (M12, AF12)
D17PH9 (M13, AF12)
D18PH10 (L13, AF12)
D19PH11 (L12, AF12)
D20PH12 (K12, AF12)
D21PH13 (E12, AF12)
D22PH14 (E13, AF12)
D23PH15 (D13, AF12)
D24PI0 (E14, AF12)
D25PI1 (D14, AF12)
D26PI2 (C14, AF12)
D27PI3 (C13, AF12)
D28PI6 (C3, AF12)
D29PI7 (C2, AF12)
D30PI9 (D3, AF12)
D31PI10 (E3, AF12)
DA0PD14 (M14, AF12)
DA1PD15 (L14, AF12)
DA2PD0 (B12, AF12)
DA3PD1 (C12, AF12)
DA4PE7 (R8, AF12)
DA5PE8 (P8, AF12)
DA6PE9 (P9, AF12)
DA7PE10 (R9, AF12)
DA8PE11 (P10, AF12)
DA9PE12 (R10, AF12)
DA10PE13 (N11, AF12)
DA11PE14 (P11, AF12)
DA12PE15 (R11, AF12)
DA13PD8 (P15, AF12)
DA14PD9 (P14, AF12)
DA15PD10 (N15, AF12)
INTPG11 (B9, AF12)
NBL0PE0 (A4, AF12)
NBL1PE1 (A3, AF12)
NBL2PI4 (D4, AF12)
NBL3PI5 (C4, AF12)
NCEPG9 (C10, AF12)
NE1PD7 (A11, AF12)
NE2PG9 (C10, AF12)
NE3PG10 (B10, AF12)
NE4PG12 (B8, AF12)
NLPB7 (B5, AF12)
NOEPD4 (D10, AF12)
NWAITPD6 (B11, AF12)
NWEPD5 (C11, AF12)
SDCKE0PH2 (F4, AF12), PC3 (M5, AF12), PC5 (P5, AF12)
SDCKE1PB5 (A6, AF12), PH7 (N12, AF12)
SDCLKPG8 (H14, AF12)
SDNCASPG15 (B7, AF12)
SDNE0PH3 (G4, AF12), PC2 (M4, AF12), PC4 (N5, AF12)
SDNE1PB6 (B6, AF12), PH6 (M11, AF12)
SDNRASPF11 (R6, AF12)
SDNWEPH5 (J4, AF12), PC0 (M2, AF12), PA7 (R3, AF12)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A14, AF0)
JTDIPA15 (A13, AF0)
JTDO-SWOPB3 (A10, AF0)
JTMS-SWDIOPA13 (A15, AF0)
TRACECLKPE2 (A2, AF0)
TRACED0PE3 (A1, AF0), PG13 (A8, AF0), PC1 (M3, AF0)
TRACED1PG14 (A7, AF0), PE4 (B1, AF0), PC8 (G14, AF0)
TRACED2PE5 (B2, AF0), PD2 (D12, AF0)
TRACED3PC12 (A12, AF0), PE6 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (F15, AF0)
MCO_2PC9 (F14, AF0)
OSC_INPH0-OSC_IN (G1)
OSC_OUTPH1-OSC_OUT (H1)
OSC32_INPC14-OSC32_IN (E1)
OSC32_OUTPC15-OSC32_OUT (F1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D1)
RTC_TAMP2PI8 (D2)
RTC_TAMP3PC1 (M3)
SYS_WKUP1PA0-WKUP (N3)
SYS_WKUP2PA2 (P2)
SYS_WKUP3PC1 (M3)
SYS_WKUP4PC13 (D1)
SYS_WKUP5PI8 (D2)
SYS_WKUP6PI11 (E4)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 201 шарик корпуса UFBGA176 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PE3ввод-выводFMC_A19 (AF12), SAI1_SD_B (AF6), SYS_TRACED0 (AF0)
A2PE2ввод-выводFMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_A (AF6), SPI4_SCK (AF5), SYS_TRACECLK (AF0)
A3PE1ввод-выводFMC_NBL1 (AF12), LPTIM1_IN2 (AF3), UART8_TX (AF8)
A4PE0ввод-выводFMC_NBL0 (AF12), LPTIM1_ETR (AF3), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
A5PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
A6PB5ввод-выводFMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SD (AF5), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
A7PG14ввод-выводFMC_A25 (AF12), LPTIM1_ETR (AF3), QUADSPI_BK2_IO3 (AF9), SYS_TRACED1 (AF0), USART6_TX (AF8)
A8PG13ввод-выводFMC_A24 (AF12), LPTIM1_OUT (AF3), SYS_TRACED0 (AF0), USART6_CTS (AF8)
A9PB4ввод-выводI2S2_WS (AF7), SDMMC2_D3 (AF10), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
A10PB3ввод-выводI2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF10), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A11PD7ввод-выводFMC_NE1 (AF12), SDMMC2_CMD (AF11), USART2_CK (AF7)
A12PC12ввод-выводI2S3_SD (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SYS_TRACED3 (AF0), UART5_TX (AF8), USART3_CK (AF7)
A13PA15ввод-выводI2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8)
A14PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A15PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B1PE4ввод-выводFMC_A20 (AF12), SAI1_FS_A (AF6), SPI4_NSS (AF5), SYS_TRACED1 (AF0)
B2PE5ввод-выводFMC_A21 (AF12), SAI1_SCK_A (AF6), SPI4_MISO (AF5), SYS_TRACED2 (AF0), TIM9_CH1 (AF3)
B3PE6ввод-выводFMC_A22 (AF12), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), SYS_TRACED3 (AF0), TIM1_BKIN2 (AF1), TIM9_CH2 (AF3)
B4PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
B5PB7ввод-выводFMC_NL (AF12), I2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
B6PB6ввод-выводFMC_SDNE1 (AF12), I2C1_SCL (AF4), QUADSPI_BK1_NCS (AF10), TIM4_CH1 (AF2), USART1_TX (AF7)
B7PG15ввод-выводFMC_SDNCAS (AF12), USART6_CTS (AF8)
B8PG12ввод-выводFMC_NE4 (AF12), LPTIM1_IN1 (AF3), SDMMC2_D3 (AF11), USART6_DE (AF8), USART6_RTS (AF8)
B9PG11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_INT (AF12), SDMMC2_D2 (AF10)
B10PG10ввод-выводFMC_NE3 (AF12), SAI2_SD_B (AF10), SDMMC2_D1 (AF11)
B11PD6ввод-выводFMC_NWAIT (AF12), I2S3_SD (AF5), SAI1_SD_A (AF6), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7)
B12PD0ввод-выводCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12)
B13PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B14PC10ввод-выводI2S3_CK (AF6), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B15PA12ввод-выводCAN1_TX (AF9), SAI2_FS_B (AF8), TIM1_ETR (AF1), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C1VBATпитание—
C2PI7ввод-выводFMC_D29 (AF12), SAI2_FS_A (AF10), TIM8_CH3 (AF3)
C3PI6ввод-выводFMC_D28 (AF12), SAI2_SD_A (AF10), TIM8_CH2 (AF3)
C4PI5ввод-выводFMC_NBL3 (AF12), SAI2_SCK_A (AF10), TIM8_CH1 (AF3)
C5VDDпитание—
C6PDR_ONсброс—
C7VDDпитание—
C8VDDSDMMCпитание—
C9VDDпитание—
C10PG9ввод-выводDAC_EXTI9, FMC_NCE (AF12), FMC_NE2 (AF12), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SDMMC2_D0 (AF11), USART6_RX (AF8)
C11PD5ввод-выводFMC_NWE (AF12), USART2_TX (AF7)
C12PD1ввод-выводCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12)
C13PI3ввод-выводFMC_D27 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3)
C14PI2ввод-выводFMC_D26 (AF12), SPI2_MISO (AF5), TIM8_CH4 (AF3)
C15PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D1PC13ввод-выводRTC_OUT, RTC_TAMP1, RTC_TS, SYS_WKUP4
D2PI8ввод-выводRTC_TAMP2, RTC_TS, SYS_WKUP5
D3PI9ввод-выводCAN1_RX (AF9), DAC_EXTI9, FMC_D30 (AF12), UART4_RX (AF8)
D4PI4ввод-выводFMC_NBL2 (AF12), SAI2_MCLK_A (AF10), TIM8_BKIN (AF3)
D5VSSпитание—
D6BOOT0загрузка—
D7VSSпитание—
D8VSSпитание—
D9VSSпитание—
D10PD4ввод-выводFMC_NOE (AF12), USART2_DE (AF7), USART2_RTS (AF7)
D11PD3ввод-выводFMC_CLK (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), USART2_CTS (AF7)
D12PD2ввод-выводSDMMC1_CMD (AF12), SYS_TRACED2 (AF0), TIM3_ETR (AF2), UART5_RX (AF8)
D13PH15ввод-выводFMC_D23 (AF12), TIM8_CH3N (AF3)
D14PI1ввод-выводFMC_D25 (AF12), I2S2_CK (AF5), SPI2_SCK (AF5), TIM8_BKIN2 (AF3)
D15PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
E1PC14-OSC32_INввод-выводRCC_OSC32_IN
E2PF0ввод-выводFMC_A0 (AF12), I2C2_SDA (AF4)
E3PI10ввод-выводFMC_D31 (AF12)
E4PI11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SYS_WKUP6, USB_OTG_HS_ULPI_DIR (AF10)
E12PH13ввод-выводCAN1_TX (AF9), FMC_D21 (AF12), TIM8_CH1N (AF3), UART4_TX (AF8)
E13PH14ввод-выводCAN1_RX (AF9), FMC_D22 (AF12), TIM8_CH2N (AF3), UART4_RX (AF8)
E14PI0ввод-выводFMC_D24 (AF12), I2S2_WS (AF5), SPI2_NSS (AF5), TIM5_CH4 (AF2)
E15PA9ввод-выводDAC_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
F1PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
F2VSSпитание—
F3VDDпитание—
F4PH2ввод-выводFMC_SDCKE0 (AF12), LPTIM1_IN2 (AF3), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10)
F6VSSпитание—
F7VSSпитание—
F8VSSпитание—
F9VSSпитание—
F10VSSпитание—
F12VSSпитание—
F13VCAP_2питание—
F14PC9ввод-выводDAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF7)
F15PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
G1PH0-OSC_INввод-выводRCC_OSC_IN
G2VSSпитание—
G3VDDпитание—
G4PH3ввод-выводFMC_SDNE0 (AF12), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10)
G6VSSпитание—
G7VSSпитание—
G8VSSпитание—
G9VSSпитание—
G10VSSпитание—
G12VSSпитание—
G13VDDпитание—
G14PC8ввод-выводSDMMC1_D0 (AF12), SYS_TRACED1 (AF0), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF7), UART5_RTS (AF7), USART6_CK (AF8)
G15PC7ввод-выводI2S3_MCK (AF6), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
H1PH1-OSC_OUTввод-выводRCC_OSC_OUT
H2PF2ввод-выводFMC_A2 (AF12), I2C2_SMBA (AF4)
H3PF1ввод-выводFMC_A1 (AF12), I2C2_SCL (AF4)
H4PH4ввод-выводI2C2_SCL (AF4), USB_OTG_HS_ULPI_NXT (AF10)
H6VSSпитание—
H7VSSпитание—
H8VSSпитание—
H9VSSпитание—
H10VSSпитание—
H12VSSпитание—
H13VDDUSBпитание—
H14PG8ввод-выводFMC_SDCLK (AF12), USART6_DE (AF8), USART6_RTS (AF8)
H15PC6ввод-выводI2S2_MCK (AF5), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
J1NRSTсброс—
J2PF3ввод-выводADC3_IN9, FMC_A3 (AF12)
J3PF4ввод-выводADC3_IN14, FMC_A4 (AF12)
J4PH5ввод-выводFMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5)
J6VSSпитание—
J7VSSпитание—
J8VSSпитание—
J9VSSпитание—
J10VSSпитание—
J12VDDпитание—
J13VDDпитание—
J14V12_PHYHSпитание—
J15REXTPHYHSслужебныйUSB_OTG_HS_REXTPHYHS
K1PF7ввод-выводADC3_IN5, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SPI5_SCK (AF5), TIM11_CH1 (AF3), UART7_TX (AF8)
K2PF6ввод-выводADC3_IN4, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SPI5_NSS (AF5), TIM10_CH1 (AF3), UART7_RX (AF8)
K3PF5ввод-выводADC3_IN15, FMC_A5 (AF12)
K4VDDпитание—
K6VSSпитание—
K7VSSпитание—
K8VSSпитание—
K9VSSпитание—
K10VSSпитание—
K12PH12ввод-выводFMC_D20 (AF12), TIM5_CH3 (AF2)
K13PG5ввод-выводFMC_A15 (AF12), FMC_BA1 (AF12)
K14PG4ввод-выводFMC_A14 (AF12), FMC_BA0 (AF12)
K15PG3ввод-выводFMC_A13 (AF12)
L1PF10ввод-выводADC3_IN8
L2PF9ввод-выводADC3_IN7, DAC_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SPI5_MOSI (AF5), TIM14_CH1 (AF9), UART7_CTS (AF8)
L3PF8ввод-выводADC3_IN6, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SPI5_MISO (AF5), TIM13_CH1 (AF9), UART7_DE (AF8), UART7_RTS (AF8)
L4BYPASS_REGсброс—
L12PH11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D19 (AF12), TIM5_CH2 (AF2)
L13PH10ввод-выводFMC_D18 (AF12), TIM5_CH1 (AF2)
L14PD15ввод-выводFMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8)
L15PG2ввод-выводFMC_A12 (AF12)
M1VSSAпитание—
M2PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, FMC_SDNWE (AF12), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
M3PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11, I2S2_SD (AF5), RTC_TAMP3, SAI1_SD_A (AF6), SPI2_MOSI (AF5), SYS_TRACED0 (AF0), SYS_WKUP3
M4PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, FMC_SDNE0 (AF12), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
M5PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, FMC_SDCKE0 (AF12), I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
M6PB2ввод-выводI2S3_SD (AF7), QUADSPI_CLK (AF9), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
M7PG1ввод-выводFMC_A11 (AF12)
M8VSSпитание—
M9VSSпитание—
M10VCAP_1питание—
M11PH6ввод-выводFMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF9)
M12PH8ввод-выводFMC_D16 (AF12), I2C3_SDA (AF4)
M13PH9ввод-выводDAC_EXTI9, FMC_D17 (AF12), I2C3_SMBA (AF4), TIM12_CH2 (AF9)
M14PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8)
M15PD13ввод-выводFMC_A18 (AF12), LPTIM1_OUT (AF3), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2)
N1VREF-питание—
N2PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
N3PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SAI2_SD_B (AF10), SYS_WKUP1, TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
N4PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
N5PC4ввод-выводADC1_IN14, ADC2_IN14, FMC_SDNE0 (AF12), I2S1_MCK (AF5)
N6PF13ввод-выводFMC_A7 (AF12)
N7PG0ввод-выводFMC_A10 (AF12)
N8VDDпитание—
N9VDDпитание—
N10VDDпитание—
N11PE13ввод-выводFMC_D10 (AF12), FMC_DA10 (AF12), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1)
N12PH7ввод-выводFMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5)
N13PD12ввод-выводFMC_A17 (AF12), FMC_ALE (AF12), LPTIM1_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
N14PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7)
N15PD10ввод-выводFMC_D15 (AF12), FMC_DA15 (AF12), USART3_CK (AF7)
P1VREF+питание—
P2PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, SAI2_SCK_B (AF8), SYS_WKUP2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)
P3PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
P4PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
P5PC5ввод-выводADC1_IN15, ADC2_IN15, FMC_SDCKE0 (AF12)
P6PF12ввод-выводFMC_A6 (AF12)
P7PF15ввод-выводFMC_A9 (AF12)
P8PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF8)
P9PE9ввод-выводDAC_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF8), UART7_RTS (AF8)
P10PE11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_D8 (AF12), FMC_DA8 (AF12), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1)
P11PE14ввод-выводFMC_D11 (AF12), FMC_DA11 (AF12), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1)
P12PB12ввод-выводI2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
P13PB13ввод-выводI2S2_CK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS
P14PD9ввод-выводDAC_EXTI9, FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
P15PD8ввод-выводFMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
R1VDDAпитание—
R2PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
R3PA7ввод-выводADC1_IN7, ADC2_IN7, FMC_SDNWE (AF12), I2S1_SD (AF5), SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
R4PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
R5PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
R6PF11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5)
R7PF14ввод-выводFMC_A8 (AF12)
R8PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF8)
R9PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF8)
R10PE12ввод-выводFMC_D9 (AF12), FMC_DA9 (AF12), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1)
R11PE15ввод-выводFMC_D12 (AF12), FMC_DA12 (AF12), TIM1_BKIN (AF1)
R12PB10ввод-выводI2C2_SCL (AF4), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
R13PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
R14PB14ввод-выводUSB_OTG_HS_DM (AF12)
R15PB15ввод-выводUSB_OTG_HS_DP (AF12)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
V12_PHYHSJ14—
VBATC1резервное питание: часы реального времени и резервные регистры
VCAPF13, M10вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDC5, C7, C9, F3, G3, G13, J12, J13, K4, N8, N9, N10питание цифровой части и линий ввода-вывода
VDDAR1питание аналоговой части: АЦП, ЦАП, генераторы
VDDSDMMCC8—
VDDUSBH13питание приёмопередатчика USB
VREF-N1нижнее опорное напряжение АЦП
VREF+P1верхнее опорное напряжение АЦП и ЦАП
VSSD5, D7, D8, D9, F2, F6, F7, F8, F9, F10, F12, G2, G6, G7, G8, G9, G10, G12, H6, H7, H8, H9, H10, H12, J6, J7, J8, J9, J10, K6, K7, K8, K9, K10, M8, M9общий провод (земля)
VSSAM1общий провод аналоговой части
BYPASS_REGL4отключение внутреннего стабилизатора напряжения ядра
NRSTJ1сброс, активный уровень — низкий
PDR_ONC6управление внутренней схемой сброса по питанию
BOOT0D6выбор источника загрузки при сбросе
REXTPHYHSJ15—

Исполнения

В базе STM32CubeMX эта группа называется STM32F723I(C-E)Kx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F723ICSTM32F723ICKx256 КБ192 КБ
STM32F723IESTM32F723IEKx512 КБ192 КБ

Линейка STM32F7x3, семейство STM32F7, ядро Cortex-M7. Отладочные платы ST на этом микроконтроллере: STM32F723E-DISCO.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F723IC, STM32F723IE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F723ICK6UFBGA 176+25, 10×10×0,6 мм, шаг 0,65 мм−40…+85 °Cлоток
STM32F723IEK6UFBGA 176+25, 10×10×0,6 мм, шаг 0,65 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFBGA176, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F733IESTM32F7x3201 из 201выводы совпадают полностьютолько у него: AES
STM32F730I8STM32F7x0 Value line201 из 201выводы совпадают полностьютолько у него: AES; флеш-память до 512 и 64 КБ
STM32F722IC, STM32F722IESTM32F7x2199 из 201J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6
STM32F732IESTM32F7x2199 из 201J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у него: AES
STM32F765IG, STM32F765IISTM32F7x5199 из 201J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у него: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 384 КБ
STM32F767IG, STM32F767IISTM32F7x7199 из 201J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у него: CAN2, CAN3, DCMI, DFSDM1, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 384 КБ
STM32F777IISTM32F7x7199 из 201J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у него: CAN2, CAN3, CRYP, DCMI, DFSDM1, DMA2D, ETH, HASH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 2048 КБ; ОЗУ 192 и 384 КБ
STM32F745IE, STM32F745IGSTM32F7x5198 из 201C8: VDDSDMMC → VDD; J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у этого: SDMMC2; только у него: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, SPDIFRX, SPI6; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 320 КБ
STM32F746IE, STM32F746IGSTM32F7x6198 из 201C8: VDDSDMMC → VDD; J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у этого: SDMMC2; только у него: CAN2, DCMI, DMA2D, ETH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 320 КБ
STM32F756IGSTM32F7x6198 из 201C8: VDDSDMMC → VDD; J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у этого: SDMMC2; только у него: CAN2, CRYP, DCMI, DMA2D, ETH, HASH, HDMI_CEC, I2C4, LTDC, SPDIFRX, SPI6; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 320 КБ
STM32F407IE, STM32F407IGSTM32F407/417197 из 201C8: VDDSDMMC → VDD; H13: VDDUSB → VDD; J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у этого: FMC, I2S1, LPTIM1, QUADSPI, SAI1, SAI2, SDMMC1, SDMMC2, SPI4, SPI5, UART7, UART8; только у него: CAN2, DCMI, ETH, FSMC, SDIO; частота до 216 и 168 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 128 КБ
STM32F417IE, STM32F417IGSTM32F407/417197 из 201C8: VDDSDMMC → VDD; H13: VDDUSB → VDD; J14: V12_PHYHS → PG7; J15: REXTPHYHS → PG6только у этого: FMC, I2S1, LPTIM1, QUADSPI, SAI1, SAI2, SDMMC1, SDMMC2, SPI4, SPI5, UART7, UART8; только у него: CAN2, CRYP, DCMI, ETH, FSMC, HASH, SDIO; частота до 216 и 168 МГц; флеш-память до 512 и 1024 КБ; ОЗУ 192 и 128 КБ

Частые вопросы

На каких выводах USART1 у STM32F723IC?

В корпусе UFBGA176 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик E15, AF7), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик D15, AF7).

Где у STM32F723IC выводы SWD для программатора?

SWDIO — PA13 (шарик A15, AF0), SWCLK — PA14 (шарик A14, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F723IC?

I2C1_SCL — PB8 (шарик A5, AF4) или PB6 (шарик B6, AF4), I2C1_SDA — PB9 (шарик B4, AF4) или PB7 (шарик B5, AF4).

Сколько выводов ввода-вывода у STM32F723IC в корпусе UFBGA176?

138 из 201. Ещё 58 выводов заняты питанием и землёй, остальные 5 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F723IC и STM32F723IE?

Объёмом памяти: STM32F723IC — 256 КБ флеш-памяти и 192 КБ ОЗУ, STM32F723IE — 512 КБ флеш-памяти и 192 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F723IC?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
