STM32G031J4 и STM32G031J6 в корпусе SO8N: распиновка

STM32G031J4 и STM32G031J6 — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 16 и 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус SO8N — 8 выводов, на 6 из них — 20 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
16 и 32 КБ
ОЗУ
8 КБ
Корпус
SO8N, 8 выводов
Линий ввода-вывода
20
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

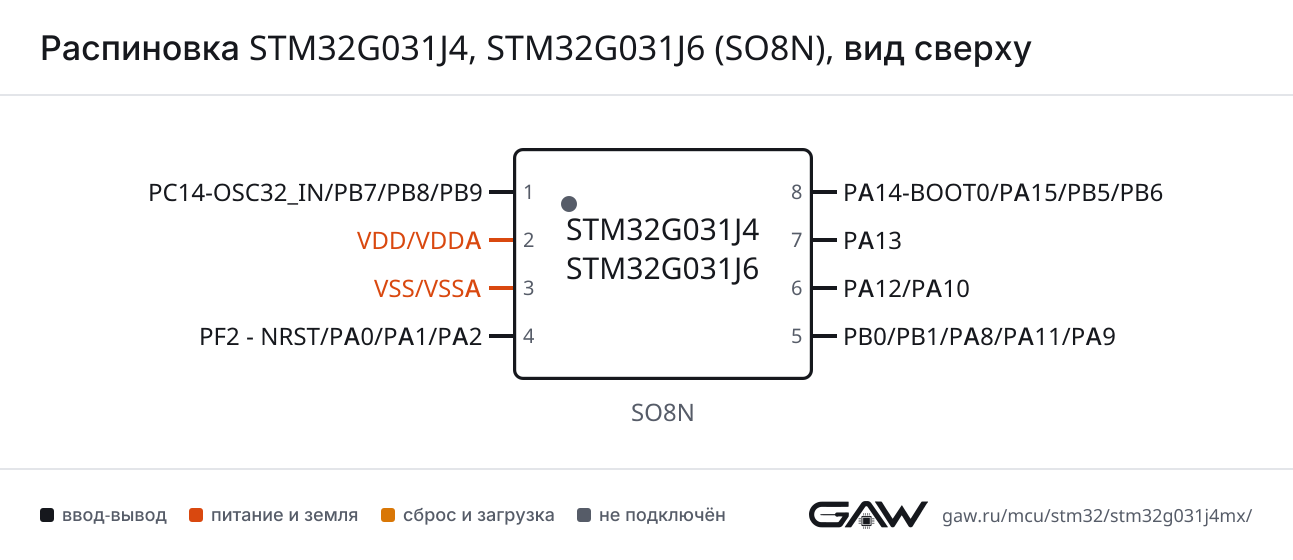

Схема корпуса SO8N

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G031J4, STM32G031J6 в корпусе SO8N, вид сверхуSTM32G031J4STM32G031J6SO8N, вид сверхуPC14-OSC32_IN / PB7 / PB8 / PB9 — вывод 1: RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2, ADC1_IN11, I2C1_SDA, LPTIM1_IN2, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, USART1_RX, I2C1_SCL, SPI2_SCK, TIM16_CH1, I2C1_SDA, IR_OUT, SPI2_NSS, TIM17_CH11PC14-OSC32_IN/PB7/PB8/PB9VDD/VDDA — вывод 22VDD/VDDAVSS/VSSA — вывод 33VSS/VSSAPF2 - NRST / PA0 / PA1 / PA2 — вывод 4: RCC_MCO, ADC1_IN0, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_NSS, ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, ADC1_IN2, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM2_CH3, USART2_TX4PF2 - NRST/PA0/PA1/PA2PB0 / PB1 / PA8 / PA11 [PA9] / PA9 [PA11] — вывод 5: ADC1_IN8, I2S1_WS, LPTIM1_OUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, ADC1_IN9, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, ADC1_EXTI11, ADC1_IN15, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM1_CH2, USART1_TX5PB0/PB1/PA8/PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 6: ADC1_IN16, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX6PA12/PA10PA13 — вывод 7: ADC1_IN17, IR_OUT, SYS_SWDIO7PA13PA14-BOOT0 / PA15 / PB5 / PB6 — вывод 8: ADC1_IN18, SYS_SWCLK, USART2_TX, I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, I2C1_SCL, LPTIM1_ETR, SPI2_MISO, TIM16_CH1N, TIM1_CH3, USART1_TX8PA14-BOOT0/PA15/PB5/PB6
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32G031J4, STM32G031J6 (SO8N), вид сверхуРаспиновка SO8N картинкой
PNG, 1293 × 560 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (6, AF1)
CTSPA11 (5, AF1)
DEPA12 (6, AF1)
NSSPA11 (5, AF1)
RTSPA12 (6, AF1)
RXPB7 (1, AF0), PA10 (6, AF1)
TXPA9 (5, AF1), PB6 (8, AF0)
USART2CKPA1 (4, AF1)
CTSPA0 (4, AF1)
DEPA1 (4, AF1)
NSSPA0 (4, AF1)
RTSPA1 (4, AF1)
RXPA15 (8, AF1)
TXPA2 (4, AF1), PA14-BOOT0 (8, AF1)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1DEPB1 (5, AF6)
RTSPB1 (5, AF6)
TXPA2 (4, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (5, AF0)
MOSIPA2 (4, AF0), PA12 (6, AF0), PB5 (8, AF0)
NSSPB0 (5, AF0), PA15 (8, AF0)
SCKPA1 (4, AF0)
SPI2MISOPA9 (5, AF4), PB6 (8, AF4)
MOSIPB7 (1, AF1), PA10 (6, AF0)
NSSPB9 (1, AF5), PA8 (5, AF1)
SCKPB8 (1, AF1), PA0 (4, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (6, AF5)
I2S1CKPA1 (4, AF0)
MCKPA11 (5, AF0)
SDPA2 (4, AF0), PA12 (6, AF0), PB5 (8, AF0)
WSPB0 (5, AF0), PA15 (8, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (1, AF6), PA9 (5, AF6), PB6 (8, AF6)
SDAPB7 (1, AF6), PB9 (1, AF6), PA10 (6, AF6)
SMBAPA1 (4, AF6), PB5 (8, AF6)
I2C2SCLPA11 (5, AF6)
SDAPA12 (6, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (5)
IN0PA0 (4)
IN1PA1 (4)
IN2PA2 (4)
IN8PB0 (5)
IN9PB1 (5)
IN11PB7 (1)
IN15PA11 (5)
IN16PA12 (6)
IN17PA13 (7)
IN18PA14-BOOT0 (8)

TIM — таймер

БлокСигналВыводы
TIM1BK2PC14-OSC32_IN (1, AF2), PA11 (5, AF5)
CH1PA8 (5, AF2)
CH2PA9 (5, AF2)
CH2NPB0 (5, AF2)
CH3PA10 (6, AF2), PB6 (8, AF1)
CH3NPB1 (5, AF2)
CH4PA11 (5, AF2)
ETRPA12 (6, AF2)
TIM2CH1PA0 (4, AF2), PA15 (8, AF2)
CH2PA1 (4, AF2)
CH3PA2 (4, AF2)
ETRPA0 (4, AF2), PA15 (8, AF2)
TIM3CH2PB5 (8, AF1)
CH3PB0 (5, AF1)
CH4PB1 (5, AF1)
TIM14CH1PB1 (5, AF0)
TIM16BKPB5 (8, AF2)
CH1PB8 (1, AF2)
CH1NPB6 (8, AF2)
TIM17BKPA10 (6, AF5)
CH1PB9 (1, AF2)
CH1NPB7 (1, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (8, AF5)
IN1PB5 (8, AF5)
IN2PB7 (1, AF5)
OUTPA0 (4, AF5), PB0 (5, AF5)
LPTIM2IN1PB1 (5, AF5)
OUTPA8 (5, AF5)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (8, AF0)
SWDIOPA13 (7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (4)
MCOPF2 - NRST (4, AF0), PA8 (5, AF0), PA9 (5, AF0)
OSC_INPC14-OSC32_IN (1)
OSC32_INPC14-OSC32_IN (1)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN2PA0 (4)
SYS_WKUP1PA0 (4)
SYS_WKUP4PA2 (4)
SYS_WKUP6PB5 (8)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 8 выводов корпуса SO8N по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 5 — PA11 или PA9 (вместе с PB0, PB1 и PA8); вывод 6 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PC14-OSC32_IN, PB7, PB8 и PB9; вывод 4 — PF2 - NRST, PA0, PA1 и PA2; вывод 8 — PA14-BOOT0, PA15, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

ВыводИмяТипФункции
1PC14-OSC32_INввод-выводRCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
1PB7ввод-выводADC1_IN11, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0)
1PB8ввод-выводI2C1_SCL (AF6), SPI2_SCK (AF1), TIM16_CH1 (AF2)
1PB9ввод-выводI2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
2VDD/VDDAпитание—
3VSS/VSSAпитание—
4PF2 - NRSTввод-выводRCC_MCO (AF0)
4PA0ввод-выводADC1_IN0, LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF1), USART2_NSS (AF1)
4PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
4PA2ввод-выводADC1_IN2, I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM2_CH3 (AF2), USART2_TX (AF1)
5PB0ввод-выводADC1_IN8, I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1)
5PB1ввод-выводADC1_IN9, LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
5PA8ввод-выводLPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2)
5PA11ввод-выводADC1_EXTI11, ADC1_IN15, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
5PA9ввод-выводI2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
6PA12ввод-выводADC1_IN16, I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
6PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
7PA13ввод-выводADC1_IN17, IR_OUT (AF1), SYS_SWDIO (AF0)
8PA14-BOOT0ввод-выводADC1_IN18, SYS_SWCLK (AF0), USART2_TX (AF1)
8PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1)
8PB5ввод-выводI2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
8PB6ввод-выводI2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD/VDDA2—
VSS/VSSA3—

Исполнения

В базе STM32CubeMX эта группа называется STM32G031J(4-6)Mx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G031J4STM32G031J4Mx16 КБ8 КБ
STM32G031J6STM32G031J6Mx32 КБ8 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+. Отладочные платы ST на этом микроконтроллере: STM32G0316-DISCO.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе SO8N, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G041J6STM32G0x18 из 8выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G031J4?

В корпусе SO8N сигнал USART1_TX выведен на PA9 (вывод 5, AF1) или PB6 (вывод 8, AF0), USART1_RX — на PB7 (вывод 1, AF0) или PA10 (вывод 6, AF1).

Где у STM32G031J4 выводы SWD для программатора?

SWDIO — PA13 (вывод 7, AF0), SWCLK — PA14-BOOT0 (вывод 8, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G031J4?

I2C1_SCL — PB8 (вывод 1, AF6) или PA9 (вывод 5, AF6) или PB6 (вывод 8, AF6), I2C1_SDA — PB7 (вывод 1, AF6) или PB9 (вывод 1, AF6) или PA10 (вывод 6, AF6).

Сколько выводов ввода-вывода у STM32G031J4 в корпусе SO8N?

20 линий ввода-вывода на 6 выводах из 8: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32G031J4 в корпусе SO8N на одном выводе несколько линий порта?

У корпуса SO8N меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 5 — PA11 или PA9 (вместе с PB0, PB1 и PA8); вывод 6 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: вывод 1 — PC14-OSC32_IN, PB7, PB8 и PB9; вывод 4 — PF2 - NRST, PA0, PA1 и PA2; вывод 8 — PA14-BOOT0, PA15, PB5 и PB6. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Чем отличаются STM32G031J4 и STM32G031J6?

Объёмом памяти: STM32G031J4 — 16 КБ флеш-памяти и 8 КБ ОЗУ, STM32G031J6 — 32 КБ флеш-памяти и 8 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32G031J4?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
