STM32G051F8 в корпусе WLCSP20: распиновка

STM32G051F8 — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 64 КБ флеш-памяти и 18 КБ ОЗУ. Корпус WLCSP20 — 20 шариков, на 18 из них — 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
64 КБ
ОЗУ
18 КБ
Корпус
WLCSP20, 20 шариков
Линий ввода-вывода
29
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G051F8 в корпусе WLCSP20, вид сверхуABCDE1234PA12 [PA10] / PA10 [PA12] — шарик A1: ADC1_IN16, COMP2_OUT, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RXPA12/PA10PB3 / PB4 / PB5 / PB6 — шарик A2: COMP2_INM, I2S1_CK, SPI1_SCK, TIM1_CH2, TIM2_CH2, USART1_CK, USART1_DE, USART1_RTS, COMP2_INP, I2S1_MCK, SPI1_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS, COMP2_OUT, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2, COMP2_INP, I2C1_SCL, LPTIM1_ETR, SPI2_MISO, TIM16_CH1N, TIM1_CH3, USART1_TXPB3/PB4/PB5/PB6PB7 / PB8 — шарик A3: ADC1_IN11, COMP2_INM, I2C1_SDA, LPTIM1_IN2, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, USART1_RX, I2C1_SCL, SPI2_SCK, TIM15_BK, TIM16_CH1PB7/PB8PC14-OSC32_IN / PB9 — шарик A4: RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2, DAC1_EXTI9, I2C1_SDA, IR_OUT, SPI2_NSS, TIM17_CH1PC14/PB9PA11 [PA9] / PA9 [PA11] — шарик B1: ADC1_EXTI11, ADC1_IN15, COMP1_OUT, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, DAC1_EXTI9, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TXPA11/PA9PA13 — шарик B2: ADC1_IN17, IR_OUT, SYS_SWDIOPA13PA14-BOOT0 / PA15 — шарик B3: ADC1_IN18, SYS_SWCLK, USART2_TX, I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RXPA14/PA15PC15-OSC32_OUT — шарик B4: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BKPC15PA6 — шарик C1: ADC1_IN6, COMP1_OUT, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1PA6PA3 — шарик C2: ADC1_IN3, COMP2_INP, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA0 — шарик C3: ADC1_IN0, COMP1_INM, COMP1_OUT, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_NSSPA0VDD/VDDA — шарик C4VDD/VDDAPA7 — шарик D1: ADC1_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2PA7PA5 — шарик D2: ADC1_IN5, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA1 — шарик D3: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTSPA1VSS/VSSA — шарик D4VSS/VSSAPB0 / PB1 / PB2 / PA8 — шарик E1: ADC1_IN8, COMP1_OUT, I2S1_WS, LPTIM1_OUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, ADC1_IN9, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, ADC1_IN10, COMP1_INP, LPTIM1_OUT, SPI2_MISO, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1PB0/PB1/PB2/PA8PA4 — шарик E2: ADC1_IN4, DAC1_OUT1, I2S1_WS, LPTIM2_OUT, RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SPI1_NSS, SPI2_MOSI, SYS_WKUP2, TIM14_CH1PA4PA2 — шарик E3: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, USART2_TXPA2PF2-NRST — шарик E4: RCC_MCOPF2WLCSP20, вид сверху: шарикивидны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

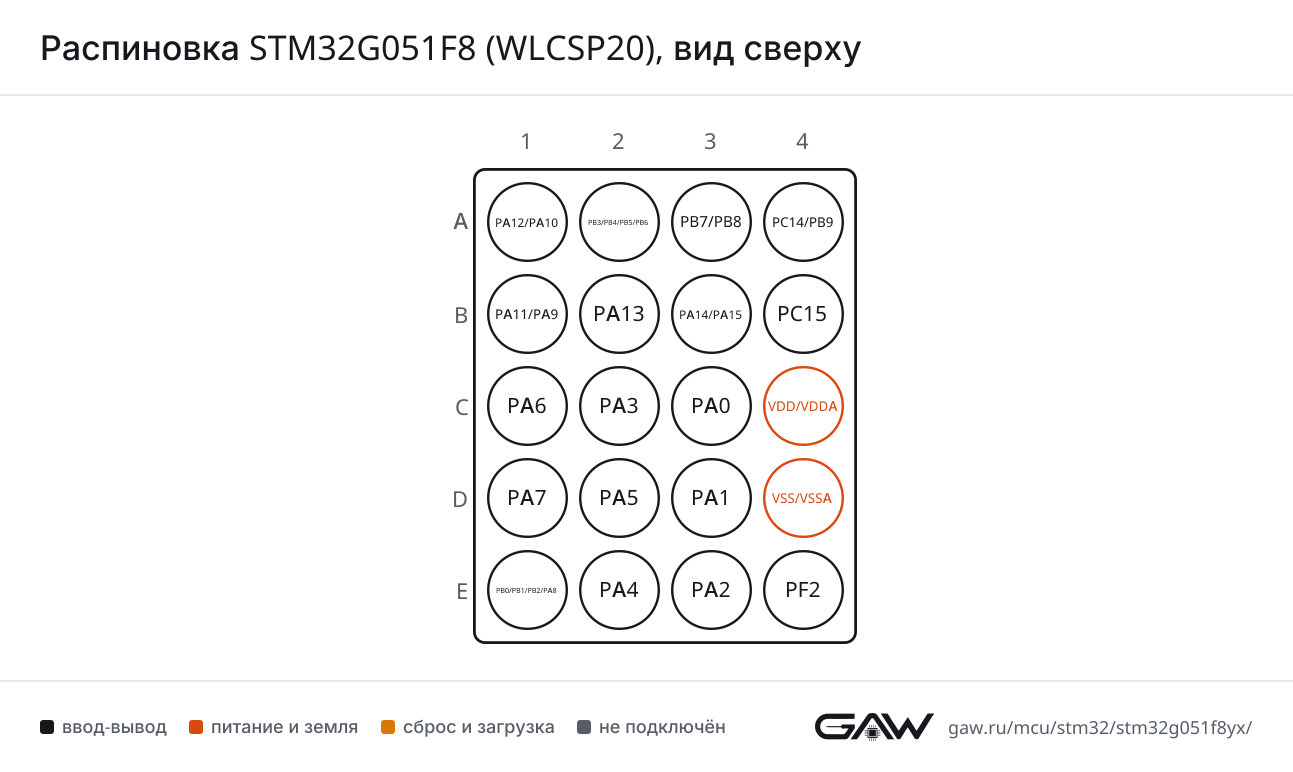

Распиновка STM32G051F8 (WLCSP20), вид сверхуРаспиновка WLCSP20 картинкой
PNG, 1293 × 772 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (A1, AF1), PB3 (A2, AF4)
CTSPB4 (A2, AF4), PA11 (B1, AF1)
DEPA12 (A1, AF1), PB3 (A2, AF4)
NSSPB4 (A2, AF4), PA11 (B1, AF1)
RTSPA12 (A1, AF1), PB3 (A2, AF4)
RXPA10 (A1, AF1), PB7 (A3, AF0)
TXPB6 (A2, AF0), PA9 (B1, AF1)
USART2CKPA1 (D3, AF1)
CTSPA0 (C3, AF1)
DEPA1 (D3, AF1)
NSSPA0 (C3, AF1)
RTSPA1 (D3, AF1)
RXPA15 (B3, AF1), PA3 (C2, AF1)
TXPA14-BOOT0 (B3, AF1), PA2 (E3, AF1)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (C1, AF6)
DEPB1 (E1, AF6)
RTSPB1 (E1, AF6)
RXPA3 (C2, AF6)
TXPA2 (E3, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A2, AF0), PA11 (B1, AF0), PA6 (C1, AF0)
MOSIPA12 (A1, AF0), PB5 (A2, AF0), PA7 (D1, AF0), PA2 (E3, AF0)
NSSPA15 (B3, AF0), PB0 (E1, AF0), PA4 (E2, AF0)
SCKPB3 (A2, AF0), PA5 (D2, AF0), PA1 (D3, AF0)
SPI2MISOPB6 (A2, AF4), PA9 (B1, AF4), PA3 (C2, AF0), PB2 (E1, AF1)
MOSIPA10 (A1, AF0), PB7 (A3, AF1), PA4 (E2, AF1)
NSSPB9 (A4, AF5), PA8 (E1, AF1)
SCKPB8 (A3, AF1), PA0 (C3, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (A1, AF5)
I2S1CKPB3 (A2, AF0), PA5 (D2, AF0), PA1 (D3, AF0)
MCKPB4 (A2, AF0), PA11 (B1, AF0), PA6 (C1, AF0)
SDPA12 (A1, AF0), PB5 (A2, AF0), PA7 (D1, AF0), PA2 (E3, AF0)
WSPA15 (B3, AF0), PB0 (E1, AF0), PA4 (E2, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (A2, AF6), PB8 (A3, AF6), PA9 (B1, AF6)
SDAPA10 (A1, AF6), PB7 (A3, AF6), PB9 (A4, AF6)
SMBAPB5 (A2, AF6), PA1 (D3, AF6)
I2C2SCLPA11 (B1, AF6)
SDAPA12 (A1, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B1)
IN0PA0 (C3)
IN1PA1 (D3)
IN2PA2 (E3)
IN3PA3 (C2)
IN4PA4 (E2)
IN5PA5 (D2)
IN6PA6 (C1)
IN7PA7 (D1)
IN8PB0 (E1)
IN9PB1 (E1)
IN10PB2 (E1)
IN11PB7 (A3)
IN15PA11 (B1)
IN16PA12 (A1)
IN17PA13 (B2)
IN18PA14-BOOT0 (B3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (A4), PA9 (B1)
OUT1PA4 (E2)
OUT2PA5 (D2)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (C3), PB1 (E1)
INPPA1 (D3), PB2 (E1)
OUTPA11 (B1, AF7), PA6 (C1, AF7), PA0 (C3, AF7), PB0 (E1, AF7)
COMP2INMPB3 (A2), PB7 (A3), PA2 (E3)
INPPB4 (A2), PB6 (A2), PA3 (C2)
OUTPA12 (A1, AF7), PB5 (A2, AF7), PA7 (D1, AF7), PA2 (E3, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKPA6 (C1, AF2)
BK2PC14-OSC32_IN (A4, AF2), PA11 (B1, AF5)
CH1PA8 (E1, AF2)
CH1NPA7 (D1, AF2)
CH2PB3 (A2, AF1), PA9 (B1, AF2)
CH2NPB0 (E1, AF2)
CH3PA10 (A1, AF2), PB6 (A2, AF1)
CH3NPB1 (E1, AF2)
CH4PA11 (B1, AF2)
ETRPA12 (A1, AF2)
TIM2CH1PA15 (B3, AF2), PA0 (C3, AF2), PA5 (D2, AF2)
CH2PB3 (A2, AF2), PA1 (D3, AF2)
CH3PA2 (E3, AF2)
CH4PA3 (C2, AF2)
ETRPA15 (B3, AF2), PA0 (C3, AF2), PA5 (D2, AF2)
TIM3CH1PB4 (A2, AF1), PA6 (C1, AF1)
CH2PB5 (A2, AF1), PA7 (D1, AF1)
CH3PB0 (E1, AF1)
CH4PB1 (E1, AF1)
TIM14CH1PA7 (D1, AF4), PB1 (E1, AF0), PA4 (E2, AF4)
TIM15BKPB8 (A3, AF5), PA9 (B1, AF5), PC15-OSC32_OUT (B4, AF2)
CH1PA2 (E3, AF5)
CH1NPA1 (D3, AF5)
CH2PA3 (C2, AF5)
TIM16BKPB5 (A2, AF2)
CH1PB8 (A3, AF2), PA6 (C1, AF5)
CH1NPB6 (A2, AF2)
TIM17BKPA10 (A1, AF5), PB4 (A2, AF5)
CH1PB9 (A4, AF2), PA7 (D1, AF5)
CH1NPB7 (A3, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (A2, AF5)
IN1PB5 (A2, AF5)
IN2PB7 (A3, AF5)
OUTPA0 (C3, AF5), PB0 (E1, AF5), PB2 (E1, AF5)
LPTIM2ETRPA5 (D2, AF5)
IN1PB1 (E1, AF5)
OUTPA8 (E1, AF5), PA4 (E2, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PA4 (E2)
TSPA4 (E2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (B3, AF0)
SWDIOPA13 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (E3)
MCOPA9 (B1, AF0), PA8 (E1, AF0), PF2-NRST (E4, AF0)
OSC_ENPC15-OSC32_OUT (B4, AF1)
OSC_INPC14-OSC32_IN (A4)
OSC32_ENPC15-OSC32_OUT (B4, AF0)
OSC32_INPC14-OSC32_IN (A4)
OSC32_OUTPC15-OSC32_OUT (B4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PA4 (E2)
RTC_TAMP_IN2PA0 (C3)
SYS_WKUP1PA0 (C3)
SYS_WKUP2PA4 (E2)
SYS_WKUP4PA2 (E3)
SYS_WKUP6PB5 (A2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 20 шариков корпуса WLCSP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик A1 — PA12 или PA10; шарик B1 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: шарик A2 — PB3, PB4, PB5 и PB6; шарик A3 — PB7 и PB8; шарик A4 — PC14-OSC32_IN и PB9; шарик B3 — PA14-BOOT0 и PA15; шарик E1 — PB0, PB1, PB2 и PA8. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

ШарикИмяТипФункции
A1PA12ввод-выводADC1_IN16, COMP2_OUT (AF7), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
A1PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
A2PB3ввод-выводCOMP2_INM, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
A2PB4ввод-выводCOMP2_INP, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
A2PB5ввод-выводCOMP2_OUT (AF7), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
A2PB6ввод-выводCOMP2_INP, I2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)
A3PB7ввод-выводADC1_IN11, COMP2_INM, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0)
A3PB8ввод-выводI2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2)
A4PC14-OSC32_INввод-выводRCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
A4PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
B1PA11ввод-выводADC1_EXTI11, ADC1_IN15, COMP1_OUT (AF7), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
B1PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
B2PA13ввод-выводADC1_IN17, IR_OUT (AF1), SYS_SWDIO (AF0)
B3PA14-BOOT0ввод-выводADC1_IN18, SYS_SWCLK (AF0), USART2_TX (AF1)
B3PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1)
B4PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
C1PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1)
C2PA3ввод-выводADC1_IN3, COMP2_INP, LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), USART2_RX (AF1)
C3PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF1), USART2_NSS (AF1)
C4VDD/VDDAпитание—
D1PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
D2PA5ввод-выводADC1_IN5, DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2)
D3PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1)
D4VSS/VSSAпитание—
E1PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1)
E1PB1ввод-выводADC1_IN9, COMP1_INM, LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
E1PB2ввод-выводADC1_IN10, COMP1_INP, LPTIM1_OUT (AF5), SPI2_MISO (AF1)
E1PA8ввод-выводLPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2)
E2PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), LPTIM2_OUT (AF5), RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF1), SYS_WKUP2, TIM14_CH1 (AF4)
E3PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), USART2_TX (AF1)
E4PF2-NRSTввод-выводRCC_MCO (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDD/VDDAC4—
VSS/VSSAD4—

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G051F8Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G051F8STM32G051F8Yx64 КБ18 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP20, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G061F8STM32G0x120 из 20выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G051F8?

В корпусе WLCSP20 сигнал USART1_TX выведен на PB6 (шарик A2, AF0) или PA9 (шарик B1, AF1), USART1_RX — на PA10 (шарик A1, AF1) или PB7 (шарик A3, AF0).

Где у STM32G051F8 выводы SWD для программатора?

SWDIO — PA13 (шарик B2, AF0), SWCLK — PA14-BOOT0 (шарик B3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G051F8?

I2C1_SCL — PB6 (шарик A2, AF6) или PB8 (шарик A3, AF6) или PA9 (шарик B1, AF6), I2C1_SDA — PA10 (шарик A1, AF6) или PB7 (шарик A3, AF6) или PB9 (шарик A4, AF6).

Сколько выводов ввода-вывода у STM32G051F8 в корпусе WLCSP20?

29 линий ввода-вывода на 18 выводах из 20: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32G051F8 в корпусе WLCSP20 на одном выводе несколько линий порта?

У корпуса WLCSP20 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик A1 — PA12 или PA10; шарик B1 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1. К некоторым выводам подключены сразу несколько линий порта: шарик A2 — PB3, PB4, PB5 и PB6; шарик A3 — PB7 и PB8; шарик A4 — PC14-OSC32_IN и PB9; шарик B3 — PA14-BOOT0 и PA15; шарик E1 — PB0, PB1, PB2 и PA8. Выходом в каждый момент может работать только одна из соединённых линий, иначе их выходы окажутся замкнуты между собой.

Какое напряжение питания у STM32G051F8?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
