STM32G070KB в корпусе LQFP32: распиновка

STM32G070KB — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус LQFP32 — 32 вывода, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
128 КБ
ОЗУ
36 КБ
Корпус
LQFP32, 32 вывода
Линий ввода-вывода
29
Напряжение питания
2…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G070KB в корпусе LQFP32, вид сверхуSTM32G070KBLQFP32, вид сверхуPB9 — вывод 1: I2C1_SDA, IR_OUT, SPI2_NSS, TIM17_CH1, USART3_RX1PB9PC14-OSC32_IN — вывод 2: RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK22PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK3PC15-OSC32_OUTVDD — вывод 44VDDVSS — вывод 55VSSNRST — вывод 66NRSTPA0 — вывод 7: ADC1_IN0, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, USART2_CTS, USART2_NSS, USART4_TX7PA0PA1 — вывод 8: ADC1_IN1, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, USART2_CK, USART2_DE, USART2_RTS, USART4_RX8PA1PA2 — вывод 9: ADC1_IN2, I2S1_SD, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, USART2_TX9PA2PA3 — вывод 10: ADC1_IN3, SPI2_MISO, TIM15_CH2, USART2_RX10PA3PA4 — вывод 11: ADC1_IN4, I2S1_WS, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SPI1_NSS, SPI2_MOSI, SYS_WKUP2, TIM14_CH111PA4PA5 — вывод 12: ADC1_IN5, I2S1_CK, SPI1_SCK, USART3_TX12PA5PA6 — вывод 13: ADC1_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS13PA6PA7 — вывод 14: ADC1_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH214PA7PB0 — вывод 15: ADC1_IN8, I2S1_WS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, USART3_RX15PB0PB1 — вывод 16: ADC1_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS16PB1PB2 — вывод 17: ADC1_IN10, SPI2_MISO, USART3_TX17PB2PA8 — вывод 18: RCC_MCO, SPI2_NSS, TIM1_CH118PA8PA9 / NC — вывод 19: I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TX19PA9/NCPC6 — вывод 20: TIM3_CH120PC6PA10 / NC — вывод 21: I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX21PA10/NCPA11 [PA9] / PA9 [PA11] — вывод 22: ADC1_EXTI11, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TX22PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 23: I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX23PA12/PA10PA13 — вывод 24: IR_OUT, SYS_SWDIO24PA13PA14-BOOT0 — вывод 25: SYS_SWCLK, USART2_TX25PA14-BOOT0PA15 — вывод 26: I2S1_WS, SPI1_NSS, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS26PA15PB3 — вывод 27: I2S1_CK, SPI1_SCK, TIM1_CH2, USART1_CK, USART1_DE, USART1_RTS27PB3PB4 — вывод 28: I2S1_MCK, SPI1_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS28PB4PB5 — вывод 29: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH229PB5PB6 — вывод 30: I2C1_SCL, SPI2_MISO, TIM16_CH1N, TIM1_CH3, USART1_TX30PB6PB7 — вывод 31: I2C1_SDA, SPI2_MOSI, TIM17_CH1N, USART1_RX, USART4_CTS, USART4_NSS31PB7PB8 — вывод 32: I2C1_SCL, SPI2_SCK, TIM15_BK, TIM16_CH1, USART3_TX32PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

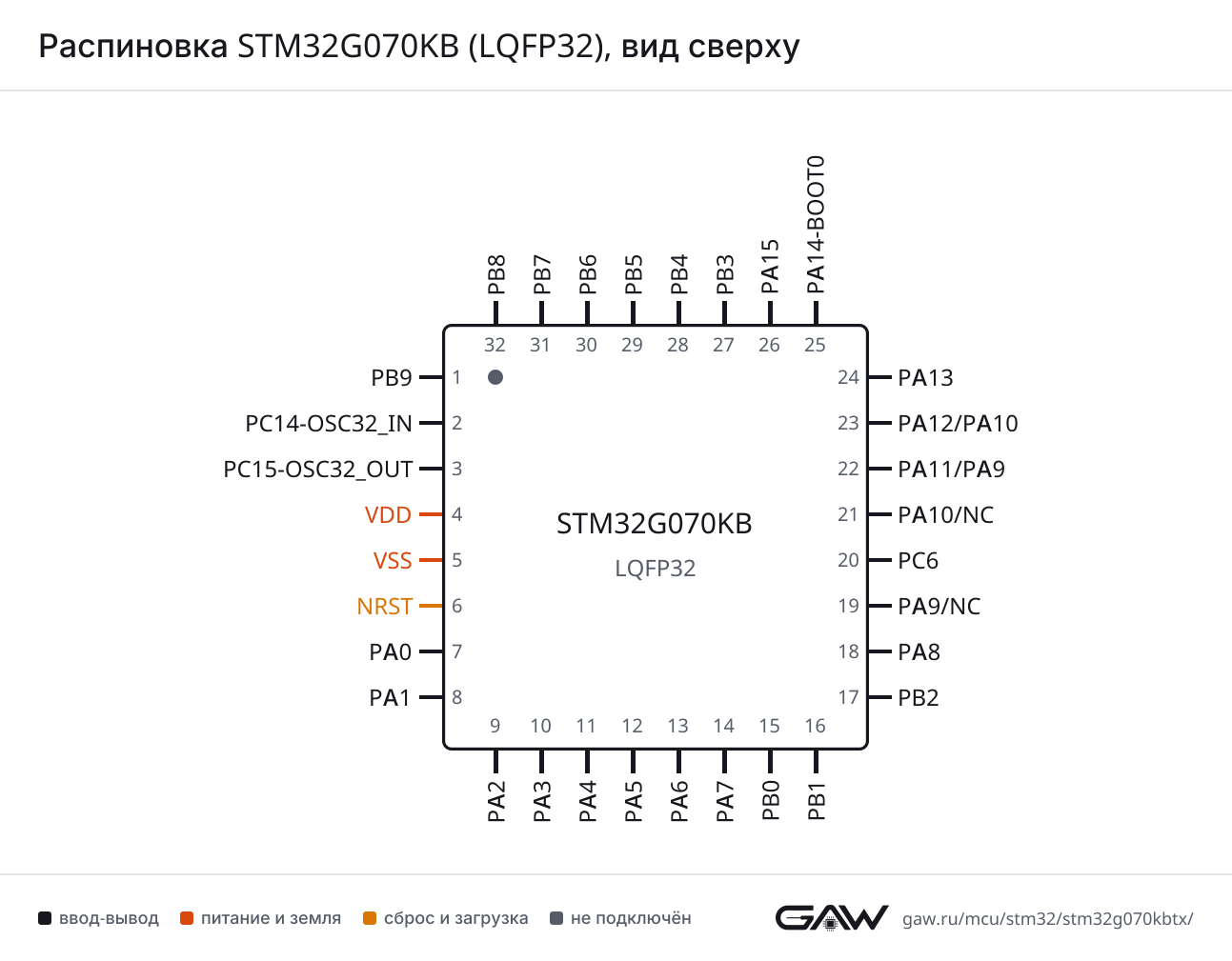

Распиновка STM32G070KB (LQFP32), вид сверхуРаспиновка LQFP32 картинкой
PNG, 1293 × 1009 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (23, AF1), PB3 (27, AF4)
CTSPA11 (22, AF1), PB4 (28, AF4)
DEPA12 (23, AF1), PB3 (27, AF4)
NSSPA11 (22, AF1), PB4 (28, AF4)
RTSPA12 (23, AF1), PB3 (27, AF4)
RXPA10 (21, AF1), PA10 (23, AF1), PB7 (31, AF0)
TXPA9 (19, AF1), PA9 (22, AF1), PB6 (30, AF0)
USART2CKPA1 (8, AF1)
CTSPA0 (7, AF1)
DEPA1 (8, AF1)
NSSPA0 (7, AF1)
RTSPA1 (8, AF1)
RXPA3 (10, AF1), PA15 (26, AF1)
TXPA2 (9, AF1), PA14-BOOT0 (25, AF1)
USART3CKPB1 (16, AF4), PA15 (26, AF5)
CTSPA6 (13, AF4)
DEPB1 (16, AF4), PA15 (26, AF5)
NSSPA6 (13, AF4)
RTSPB1 (16, AF4), PA15 (26, AF5)
RXPB9 (1, AF4), PB0 (15, AF4)
TXPA5 (12, AF4), PB2 (17, AF4), PB8 (32, AF4)
USART4CKPA15 (26, AF4)
CTSPB7 (31, AF4)
DEPA15 (26, AF4)
NSSPB7 (31, AF4)
RTSPA15 (26, AF4)
RXPA1 (8, AF4)
TXPA0 (7, AF4)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (13, AF0), PA11 (22, AF0), PB4 (28, AF0)
MOSIPA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0), PB5 (29, AF0)
NSSPA4 (11, AF0), PB0 (15, AF0), PA15 (26, AF0)
SCKPA1 (8, AF0), PA5 (12, AF0), PB3 (27, AF0)
SPI2MISOPA3 (10, AF0), PB2 (17, AF1), PA9 (19, AF4), PA9 (22, AF4), PB6 (30, AF4)
MOSIPA4 (11, AF1), PA10 (21, AF0), PA10 (23, AF0), PB7 (31, AF1)
NSSPB9 (1, AF5), PA8 (18, AF1)
SCKPA0 (7, AF0), PB8 (32, AF1)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (23, AF5)
I2S1CKPA1 (8, AF0), PA5 (12, AF0), PB3 (27, AF0)
MCKPA6 (13, AF0), PA11 (22, AF0), PB4 (28, AF0)
SDPA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0), PB5 (29, AF0)
WSPA4 (11, AF0), PB0 (15, AF0), PA15 (26, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF6), PA9 (22, AF6), PB6 (30, AF6), PB8 (32, AF6)
SDAPB9 (1, AF6), PA10 (21, AF6), PA10 (23, AF6), PB7 (31, AF6)
SMBAPA1 (8, AF6), PB5 (29, AF6)
I2C2SCLPA11 (22, AF6)
SDAPA12 (23, AF6)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (22)
IN0PA0 (7)
IN1PA1 (8)
IN2PA2 (9)
IN3PA3 (10)
IN4PA4 (11)
IN5PA5 (12)
IN6PA6 (13)
IN7PA7 (14)
IN8PB0 (15)
IN9PB1 (16)
IN10PB2 (17)

TIM — таймер

БлокСигналВыводы
TIM1BKPA6 (13, AF2)
BK2PC14-OSC32_IN (2, AF2), PA11 (22, AF5)
CH1PA8 (18, AF2)
CH1NPA7 (14, AF2)
CH2PA9 (19, AF2), PA9 (22, AF2), PB3 (27, AF1)
CH2NPB0 (15, AF2)
CH3PA10 (21, AF2), PA10 (23, AF2), PB6 (30, AF1)
CH3NPB1 (16, AF2)
CH4PA11 (22, AF2)
ETRPA12 (23, AF2)
TIM3CH1PA6 (13, AF1), PC6 (20, AF1), PB4 (28, AF1)
CH2PA7 (14, AF1), PB5 (29, AF1)
CH3PB0 (15, AF1)
CH4PB1 (16, AF1)
TIM14CH1PA4 (11, AF4), PA7 (14, AF4), PB1 (16, AF0)
TIM15BKPC15-OSC32_OUT (3, AF2), PA9 (19, AF5), PA9 (22, AF5), PB8 (32, AF5)
CH1PA2 (9, AF5)
CH1NPA1 (8, AF5)
CH2PA3 (10, AF5)
TIM16BKPB5 (29, AF2)
CH1PA6 (13, AF5), PB8 (32, AF2)
CH1NPB6 (30, AF2)
TIM17BKPA10 (21, AF5), PA10 (23, AF5), PB4 (28, AF5)
CH1PB9 (1, AF2), PA7 (14, AF5)
CH1NPB7 (31, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPA4 (11)
OUT_CALIBPA4 (11)
TSPA4 (11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (25, AF0)
SWDIOPA13 (24, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (9)
MCOPA8 (18, AF0), PA9 (19, AF0), PA9 (22, AF0)
OSC_ENPC15-OSC32_OUT (3, AF1)
OSC_INPC14-OSC32_IN (2)
OSC32_ENPC15-OSC32_OUT (3, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PA4 (11)
RTC_TAMP_IN2PA0 (7)
SYS_WKUP1PA0 (7)
SYS_WKUP2PA4 (11)
SYS_WKUP4PA2 (9)
SYS_WKUP6PB5 (29)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 32 вывода корпуса LQFP32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PB9ввод-выводI2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), USART3_RX (AF4)
2PC14-OSC32_INввод-выводRCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
3PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
4VDDпитание—
5VSSпитание—
6NRSTсброс—
7PA0ввод-выводADC1_IN0, RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
8PA1ввод-выводADC1_IN1, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
9PA2ввод-выводADC1_IN2, I2S1_SD (AF0), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), USART2_TX (AF1)
10PA3ввод-выводADC1_IN3, SPI2_MISO (AF0), TIM15_CH2 (AF5), USART2_RX (AF1)
11PA4ввод-выводADC1_IN4, I2S1_WS (AF0), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF1), SYS_WKUP2, TIM14_CH1 (AF4)
12PA5ввод-выводADC1_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), USART3_TX (AF4)
13PA6ввод-выводADC1_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
14PA7ввод-выводADC1_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
15PB0ввод-выводADC1_IN8, I2S1_WS (AF0), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), USART3_RX (AF4)
16PB1ввод-выводADC1_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
17PB2ввод-выводADC1_IN10, SPI2_MISO (AF1), USART3_TX (AF4)
18PA8ввод-выводRCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2)
19PA9ввод-выводI2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
19NCне подключён—
20PC6ввод-выводTIM3_CH1 (AF1)
21PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
21NCне подключён—
22PA11ввод-выводADC1_EXTI11, I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
22PA9ввод-выводI2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
23PA12ввод-выводI2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
23PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
24PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
25PA14-BOOT0ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
26PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4)
27PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
28PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
29PB5ввод-выводI2C1_SMBA (AF6), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
30PB6ввод-выводI2C1_SCL (AF6), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)
31PB7ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF1), TIM17_CH1N (AF2), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
32PB8ввод-выводI2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), USART3_TX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD4питание цифровой части и линий ввода-вывода
VSS5общий провод (земля)
NRST6сброс, активный уровень — низкий
NC19, 21не подключён

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G070KBTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G070KBSTM32G070KBTx128 КБ36 КБ

Линейка STM32G0x0 Value line, семейство STM32G0, ядро Cortex-M0+.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32G070KB. Данные на 10 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32G070KBT6LQFP 32, 7×7×1,4 мм−40…+85 °Cлоток
STM32G070KBT6TRLQFP 32, 7×7×1,4 мм−40…+85 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0B0KESTM32G0x0 Value line32 из 32выводы совпадают полностьютолько у него: I2C3, I2S2, SPI3, TIM4, USART5, USART6, USB_DRD_FS; флеш-память до 128 и 512 КБ; ОЗУ 36 и 144 КБ
STM32G030K6, STM32G030K8STM32G0x0 Value line30 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSAтолько у этого: TIM15, TIM6, TIM7, USART3, USART4; флеш-память до 128 и 64 КБ; ОЗУ 36 и 8 КБ
STM32G050K6STM32G0x0 Value line29 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: USART3, USART4; флеш-память до 128 и 32 КБ; ОЗУ 36 и 18 КБ
STM32G050K8STM32G0x0 Value line29 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: USART3, USART4; флеш-память до 128 и 64 КБ; ОЗУ 36 и 18 КБ
STM32G081KB (версия GP)STM32G0x131 из 326: NRST → PF2только у него: AES, COMP1, COMP2, DAC1, HDMI_CEC, LPTIM1, LPTIM2, LPUART1, RNG, TIM2, UCPD1
STM32C031K4, STM32C031K6STM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: I2C2, SPI2, TIM15, TIM6, TIM7, USART3, USART4; частота до 64 и 48 МГц; флеш-память до 128 и 32 КБ; ОЗУ 36 и 12 КБ
STM32C051K6STM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: TIM15, TIM6, TIM7, USART3, USART4; только у него: TIM2; флеш-память до 128 и 32 КБ; ОЗУ 36 и 12 КБ
STM32C051K8STM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: TIM15, TIM6, TIM7, USART3, USART4; только у него: TIM2; флеш-память до 128 и 64 КБ; ОЗУ 36 и 12 КБ
STM32C071K8 (версия GP)STM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: TIM15, TIM6, TIM7, USART3, USART4; только у него: TIM2, USB; флеш-память до 128 и 64 КБ; ОЗУ 36 и 24 КБ
STM32C071KB (версия GP)STM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: TIM15, TIM6, TIM7, USART3, USART4; только у него: TIM2, USB; ОЗУ 36 и 24 КБ
STM32C091KBSTM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: TIM6, TIM7; только у него: TIM2
STM32C091KCSTM32C0x129 из 324: VDD → VDD/VDDA; 5: VSS → VSS/VSSA; 6: NRST → PF2только у этого: TIM6, TIM7; только у него: TIM2; флеш-память до 128 и 256 КБ

Частые вопросы

На каких выводах USART1 у STM32G070KB?

В корпусе LQFP32 сигнал USART1_TX выведен на PA9 (вывод 19, AF1) или PA9 (вывод 22, AF1) или PB6 (вывод 30, AF0), USART1_RX — на PA10 (вывод 21, AF1) или PA10 (вывод 23, AF1) или PB7 (вывод 31, AF0).

Где у STM32G070KB выводы SWD для программатора?

SWDIO — PA13 (вывод 24, AF0), SWCLK — PA14-BOOT0 (вывод 25, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G070KB?

I2C1_SCL — PA9 (вывод 19, AF6) или PA9 (вывод 22, AF6) или PB6 (вывод 30, AF6) или PB8 (вывод 32, AF6), I2C1_SDA — PB9 (вывод 1, AF6) или PA10 (вывод 21, AF6) или PA10 (вывод 23, AF6) или PB7 (вывод 31, AF6).

Сколько выводов ввода-вывода у STM32G070KB в корпусе LQFP32?

29 из 32. Ещё 2 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G070KB в корпусе LQFP32 на одном выводе несколько линий порта?

У корпуса LQFP32 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32G070KB?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 10 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
