STM32G071C6, STM32G071C8 и STM32G071CB в корпусе UFQFPN48: распиновка

STM32G071C6, STM32G071C8 и STM32G071CB — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 32, 64 и 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус UFQFPN48 — 48 выводов, из них 44 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
32, 64 и 128 КБ
ОЗУ
36 КБ
Корпус
UFQFPN48, 48 выводов
Линий ввода-вывода
44
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

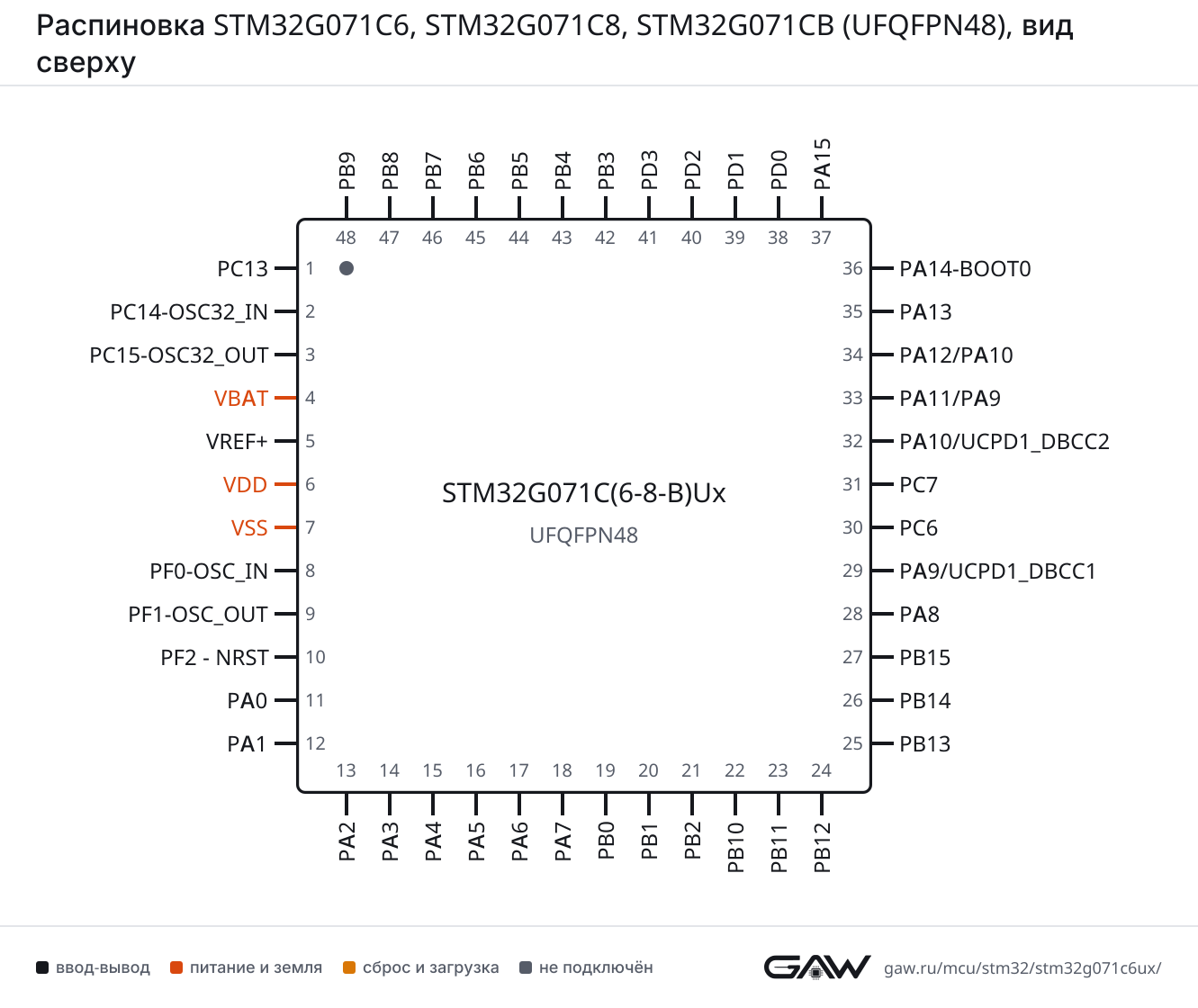

Схема корпуса UFQFPN48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G071C6, STM32G071C8, STM32G071CB в корпусе UFQFPN48, вид сверхуSTM32G071C(6-8-B)UxUFQFPN48, вид сверхуPC13 — вывод 1: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK1PC13PC14-OSC32_IN — вывод 2: RCC_OSC32_IN, TIM1_BK22PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK3PC15-OSC32_OUTVBAT — вывод 44VBATVREF+ — вывод 5: VREFBUF_OUT5VREF+VDD — вывод 66VDDVSS — вывод 77VSSPF0-OSC_IN — вывод 8: RCC_OSC_IN, TIM14_CH18PF0-OSC_INPF1-OSC_OUT — вывод 9: RCC_OSC_EN, RCC_OSC_OUT, TIM15_CH1N9PF1-OSC_OUTPF2 - NRST — вывод 10: RCC_MCO10PF2 - NRSTPA0 — вывод 11: ADC1_IN0, COMP1_INM, COMP1_OUT, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TX11PA0PA1 — вывод 12: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RX12PA1PA2 — вывод 13: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX13PA2PA3 — вывод 14: ADC1_IN3, COMP2_INP, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX14PA3PA4 — вывод 15: ADC1_IN4, DAC1_OUT1, I2S1_WS, LPTIM2_OUT, RTC_OUT_ALARM, RTC_OUT_CALIB, SPI1_NSS, SPI2_MOSI, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX215PA4PA5 — вывод 16: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX16PA5PA6 — вывод 17: ADC1_IN6, COMP1_OUT, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS17PA6PA7 — вывод 18: ADC1_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX218PA7PB0 — вывод 19: ADC1_IN8, COMP1_OUT, I2S1_WS, LPTIM1_OUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX19PB0PB1 — вывод 20: ADC1_IN9, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS20PB1PB2 — вывод 21: ADC1_IN10, COMP1_INP, LPTIM1_OUT, SPI2_MISO, USART3_TX21PB2PB10 — вывод 22: ADC1_IN11, CEC, COMP1_OUT, I2C2_SCL, LPUART1_RX, SPI2_SCK, TIM2_CH3, USART3_TX22PB10PB11 — вывод 23: ADC1_EXTI11, ADC1_IN15, COMP2_OUT, I2C2_SDA, LPUART1_TX, SPI2_MOSI, TIM2_CH4, USART3_RX23PB11PB12 — вывод 24: ADC1_IN16, LPUART1_DE, LPUART1_RTS, SPI2_NSS, TIM15_BK, TIM1_BK, UCPD2_FRSTX1, UCPD2_FRSTX224PB12PB13 — вывод 25: I2C2_SCL, LPUART1_CTS, SPI2_SCK, TIM15_CH1N, TIM1_CH1N, USART3_CTS, USART3_NSS25PB13PB14 — вывод 26: I2C2_SDA, SPI2_MISO, TIM15_CH1, TIM1_CH2N, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK, USART3_DE, USART3_RTS26PB14PB15 — вывод 27: RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC227PB15PA8 — вывод 28: LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC128PA8PA9 / UCPD1_DBCC1 — вывод 29: DAC1_EXTI9, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX, UCPD1_DBCC129PA9/UCPD1_DBCC1PC6 — вывод 30: TIM2_CH3, TIM3_CH1, UCPD1_FRSTX1, UCPD1_FRSTX230PC6PC7 — вывод 31: TIM2_CH4, TIM3_CH2, UCPD2_FRSTX1, UCPD2_FRSTX231PC7PA10 / UCPD1_DBCC2 — вывод 32: I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX, UCPD1_DBCC232PA10/UCPD1_DBCC2PA11 [PA9] / PA9 [PA11] — вывод 33: ADC1_EXTI11, COMP1_OUT, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, DAC1_EXTI9, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TX33PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 34: COMP2_OUT, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX34PA12/PA10PA13 — вывод 35: IR_OUT, SYS_SWDIO35PA13PA14-BOOT0 — вывод 36: SYS_SWCLK, USART2_TX36PA14-BOOT0PA15 — вывод 37: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTS37PA15PD0 — вывод 38: SPI2_NSS, TIM16_CH1, UCPD2_CC138PD0PD1 — вывод 39: SPI2_SCK, TIM17_CH1, UCPD2_DBCC139PD1PD2 — вывод 40: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS40PD2PD3 — вывод 41: SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS41PD3PB3 — вывод 42: COMP2_INM, I2S1_CK, SPI1_SCK, TIM1_CH2, TIM2_CH2, USART1_CK, USART1_DE, USART1_RTS42PB3PB4 — вывод 43: COMP2_INP, I2S1_MCK, SPI1_MISO, TIM17_BK, TIM3_CH1, USART1_CTS, USART1_NSS43PB4PB5 — вывод 44: COMP2_OUT, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH244PB5PB6 — вывод 45: COMP2_INP, I2C1_SCL, LPTIM1_ETR, SPI2_MISO, TIM16_CH1N, TIM1_CH3, USART1_TX45PB6PB7 — вывод 46: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, USART1_RX, USART4_CTS, USART4_NSS46PB7PB8 — вывод 47: CEC, I2C1_SCL, SPI2_SCK, TIM15_BK, TIM16_CH1, USART3_TX47PB8PB9 — вывод 48: DAC1_EXTI9, I2C1_SDA, IR_OUT, SPI2_NSS, TIM17_CH1, UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX48PB9
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32G071C6, STM32G071C8, STM32G071CB (UFQFPN48), вид сверхуРаспиновка UFQFPN48 картинкой
PNG, 1331 × 1120 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (34, AF1), PB3 (42, AF4)
CTSPA11 (33, AF1), PB4 (43, AF4)
DEPA12 (34, AF1), PB3 (42, AF4)
NSSPA11 (33, AF1), PB4 (43, AF4)
RTSPA12 (34, AF1), PB3 (42, AF4)
RXPA10 (32, AF1), PA10 (34, AF1), PB7 (46, AF0)
TXPA9 (29, AF1), PA9 (33, AF1), PB6 (45, AF0)
USART2CKPA1 (12, AF1)
CTSPA0 (11, AF1), PD3 (41, AF0)
DEPA1 (12, AF1)
NSSPA0 (11, AF1), PD3 (41, AF0)
RTSPA1 (12, AF1)
RXPA3 (14, AF1), PA15 (37, AF1)
TXPA2 (13, AF1), PA14-BOOT0 (36, AF1)
USART3CKPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
CTSPA6 (17, AF4), PB13 (25, AF4)
DEPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
NSSPA6 (17, AF4), PB13 (25, AF4)
RTSPB1 (20, AF4), PB14 (26, AF4), PA15 (37, AF5), PD2 (40, AF0)
RXPB0 (19, AF4), PB11 (23, AF4), PB9 (48, AF4)
TXPA5 (16, AF4), PB2 (21, AF4), PB10 (22, AF4), PB8 (47, AF4)
USART4CKPA15 (37, AF4)
CTSPB7 (46, AF4)
DEPA15 (37, AF4)
NSSPB7 (46, AF4)
RTSPA15 (37, AF4)
RXPA1 (12, AF4)
TXPA0 (11, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (17, AF6), PB13 (25, AF1)
DEPB1 (20, AF6), PB12 (24, AF1)
RTSPB1 (20, AF6), PB12 (24, AF1)
RXPA3 (14, AF6), PB10 (22, AF1)
TXPA2 (13, AF6), PB11 (23, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0)
MOSIPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0)
NSSPA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0)
SCKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0)
SPI2MISOPA3 (14, AF0), PB2 (21, AF1), PB14 (26, AF0), PA9 (29, AF4), PA9 (33, AF4), PD3 (41, AF1), PB6 (45, AF4)
MOSIPA4 (15, AF1), PB11 (23, AF0), PB15 (27, AF0), PA10 (32, AF0), PA10 (34, AF0), PB7 (46, AF1)
NSSPB12 (24, AF0), PA8 (28, AF1), PD0 (38, AF1), PB9 (48, AF5)
SCKPA0 (11, AF0), PB10 (22, AF5), PB13 (25, AF0), PD1 (39, AF1), PB8 (47, AF1)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (34, AF5)
I2S1CKPA1 (12, AF0), PA5 (16, AF0), PB3 (42, AF0)
MCKPA6 (17, AF0), PA11 (33, AF0), PB4 (43, AF0)
SDPA2 (13, AF0), PA7 (18, AF0), PA12 (34, AF0), PB5 (44, AF0)
WSPA4 (15, AF0), PB0 (19, AF0), PA15 (37, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (29, AF6), PA9 (33, AF6), PB6 (45, AF6), PB8 (47, AF6)
SDAPA10 (32, AF6), PA10 (34, AF6), PB7 (46, AF6), PB9 (48, AF6)
SMBAPA1 (12, AF6), PB5 (44, AF6)
I2C2SCLPB10 (22, AF6), PB13 (25, AF6), PA11 (33, AF6)
SDAPB11 (23, AF6), PB14 (26, AF6), PA12 (34, AF6)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (28)
CC2PB15 (27)
DBCC1PA9 (29), UCPD1_DBCC1 (29)
DBCC2PA10 (32), UCPD1_DBCC2 (32)
FRSTX1PA2 (13), PA5 (16), PA7 (18), PB0 (19), PB14 (26), PC6 (30)
FRSTX2PA2 (13), PA5 (16), PA7 (18), PB0 (19), PB14 (26), PC6 (30)
UCPD2CC1PD0 (38)
CC2PD2 (40)
DBCC1PD1 (39)
DBCC2PD3 (41)
FRSTX1PA0 (11), PA3 (14), PA4 (15), PB12 (24), PC7 (31), PB9 (48)
FRSTX2PA0 (11), PA3 (14), PA4 (15), PB12 (24), PC7 (31), PB9 (48)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (16, AF1), PB10 (22, AF0), PB8 (47, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (23), PA11 (33)
IN0PA0 (11)
IN1PA1 (12)
IN2PA2 (13)
IN3PA3 (14)
IN4PA4 (15)
IN5PA5 (16)
IN6PA6 (17)
IN7PA7 (18)
IN8PB0 (19)
IN9PB1 (20)
IN10PB2 (21)
IN11PB10 (22)
IN15PB11 (23)
IN16PB12 (24)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (29), PA9 (33), PB9 (48)
OUT1PA4 (15)
OUT2PA5 (16)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (11), PB1 (20)
INPPA1 (12), PB2 (21)
OUTPA0 (11, AF7), PA6 (17, AF7), PB0 (19, AF7), PB10 (22, AF7), PA11 (33, AF7)
COMP2INMPA2 (13), PB3 (42), PB7 (46)
INPPA3 (14), PB4 (43), PB6 (45)
OUTPA2 (13, AF7), PA7 (18, AF7), PB11 (23, AF7), PA12 (34, AF7), PB5 (44, AF7)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (5)

TIM — таймер

БлокСигналВыводы
TIM1BKPC13 (1, AF2), PA6 (17, AF2), PB12 (24, AF2)
BK2PC14-OSC32_IN (2, AF2), PA11 (33, AF5)
CH1PA8 (28, AF2)
CH1NPA7 (18, AF2), PB13 (25, AF2), PD2 (40, AF2)
CH2PA9 (29, AF2), PA9 (33, AF2), PB3 (42, AF1)
CH2NPB0 (19, AF2), PB14 (26, AF2), PD3 (41, AF2)
CH3PA10 (32, AF2), PA10 (34, AF2), PB6 (45, AF1)
CH3NPB1 (20, AF2), PB15 (27, AF2)
CH4PA11 (33, AF2)
ETRPA12 (34, AF2)
TIM2CH1PA0 (11, AF2), PA5 (16, AF2), PA15 (37, AF2)
CH2PA1 (12, AF2), PB3 (42, AF2)
CH3PA2 (13, AF2), PB10 (22, AF2), PC6 (30, AF2)
CH4PA3 (14, AF2), PB11 (23, AF2), PC7 (31, AF2)
ETRPA0 (11, AF2), PA5 (16, AF2), PA15 (37, AF2)
TIM3CH1PA6 (17, AF1), PC6 (30, AF1), PB4 (43, AF1)
CH2PA7 (18, AF1), PC7 (31, AF1), PB5 (44, AF1)
CH3PB0 (19, AF1)
CH4PB1 (20, AF1)
ETRPD2 (40, AF1)
TIM14CH1PF0-OSC_IN (8, AF2), PA4 (15, AF4), PA7 (18, AF4), PB1 (20, AF0)
TIM15BKPC15-OSC32_OUT (3, AF2), PB12 (24, AF5), PA9 (29, AF5), PA9 (33, AF5), PB8 (47, AF5)
CH1PA2 (13, AF5), PB14 (26, AF5)
CH1NPF1-OSC_OUT (9, AF2), PA1 (12, AF5), PB13 (25, AF5), PB15 (27, AF4)
CH2PA3 (14, AF5), PB15 (27, AF5)
TIM16BKPB5 (44, AF2)
CH1PA6 (17, AF5), PD0 (38, AF2), PB8 (47, AF2)
CH1NPB6 (45, AF2)
TIM17BKPA10 (32, AF5), PA10 (34, AF5), PB4 (43, AF5)
CH1PA7 (18, AF5), PD1 (39, AF2), PB9 (48, AF2)
CH1NPB7 (46, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (45, AF5)
IN1PB5 (44, AF5)
IN2PB7 (46, AF5)
OUTPA0 (11, AF5), PB0 (19, AF5), PB2 (21, AF5)
LPTIM2ETRPA5 (16, AF5)
IN1PB1 (20, AF5)
OUTPA4 (15, AF5), PA8 (28, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (1), PA4 (15)
OUT_CALIBPC13 (1), PA4 (15)
REFINPB15 (27)
TSPC13 (1)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (36, AF0)
SWDIOPA13 (35, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (13)
MCOPF2 - NRST (10, AF0), PA8 (28, AF0), PA9 (29, AF0), PA9 (33, AF0)
OSC_ENPC15-OSC32_OUT (3, AF1), PF1-OSC_OUT (9, AF0)
OSC_INPF0-OSC_IN (8)
OSC_OUTPF1-OSC_OUT (9)
OSC32_ENPC15-OSC32_OUT (3, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PC13 (1)
RTC_TAMP_IN2PA0 (11)
SYS_WKUP1PA0 (11)
SYS_WKUP2PC13 (1)
SYS_WKUP4PA2 (13)
SYS_WKUP6PB5 (44)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса UFQFPN48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SYS_WKUP2, TIM1_BK (AF2)
2PC14-OSC32_INввод-выводRCC_OSC32_IN, TIM1_BK2 (AF2)
3PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
4VBATпитание—
5VREF+служебныйVREFBUF_OUT
6VDDпитание—
7VSSпитание—
8PF0-OSC_INввод-выводRCC_OSC_IN, TIM14_CH1 (AF2)
9PF1-OSC_OUTввод-выводRCC_OSC_EN (AF0), RCC_OSC_OUT, TIM15_CH1N (AF2)
10PF2 - NRSTввод-выводRCC_MCO (AF0)
11PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
12PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
13PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX (AF1)
14PA3ввод-выводADC1_IN3, COMP2_INP, LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX (AF1)
15PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), LPTIM2_OUT (AF5), RTC_OUT_ALARM, RTC_OUT_CALIB, SPI1_NSS (AF0), SPI2_MOSI (AF1), TIM14_CH1 (AF4), UCPD2_FRSTX1, UCPD2_FRSTX2
16PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX (AF4)
17PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
18PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2
19PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX (AF4)
20PB1ввод-выводADC1_IN9, COMP1_INM, LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
21PB2ввод-выводADC1_IN10, COMP1_INP, LPTIM1_OUT (AF5), SPI2_MISO (AF1), USART3_TX (AF4)
22PB10ввод-выводADC1_IN11, CEC (AF0), COMP1_OUT (AF7), I2C2_SCL (AF6), LPUART1_RX (AF1), SPI2_SCK (AF5), TIM2_CH3 (AF2), USART3_TX (AF4)
23PB11ввод-выводADC1_EXTI11, ADC1_IN15, COMP2_OUT (AF7), I2C2_SDA (AF6), LPUART1_TX (AF1), SPI2_MOSI (AF0), TIM2_CH4 (AF2), USART3_RX (AF4)
24PB12ввод-выводADC1_IN16, LPUART1_DE (AF1), LPUART1_RTS (AF1), SPI2_NSS (AF0), TIM15_BK (AF5), TIM1_BK (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2
25PB13ввод-выводI2C2_SCL (AF6), LPUART1_CTS (AF1), SPI2_SCK (AF0), TIM15_CH1N (AF5), TIM1_CH1N (AF2), USART3_CTS (AF4), USART3_NSS (AF4)
26PB14ввод-выводI2C2_SDA (AF6), SPI2_MISO (AF0), TIM15_CH1 (AF5), TIM1_CH2N (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
27PB15ввод-выводRTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2
28PA8ввод-выводLPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
29PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
29UCPD1_DBCC1служебныйUCPD1_DBCC1
30PC6ввод-выводTIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2
31PC7ввод-выводTIM2_CH4 (AF2), TIM3_CH2 (AF1), UCPD2_FRSTX1, UCPD2_FRSTX2
32PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
32UCPD1_DBCC2служебныйUCPD1_DBCC2
33PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
33PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
34PA12ввод-выводCOMP2_OUT (AF7), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
34PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
35PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
36PA14-BOOT0ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
37PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4)
38PD0ввод-выводSPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
39PD1ввод-выводSPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
40PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0)
41PD3ввод-выводSPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0)
42PB3ввод-выводCOMP2_INM, I2S1_CK (AF0), SPI1_SCK (AF0), TIM1_CH2 (AF1), TIM2_CH2 (AF2), USART1_CK (AF4), USART1_DE (AF4), USART1_RTS (AF4)
43PB4ввод-выводCOMP2_INP, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BK (AF5), TIM3_CH1 (AF1), USART1_CTS (AF4), USART1_NSS (AF4)
44PB5ввод-выводCOMP2_OUT (AF7), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
45PB6ввод-выводCOMP2_INP, I2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)
46PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
47PB8ввод-выводCEC (AF0), I2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), USART3_TX (AF4)
48PB9ввод-выводDAC1_EXTI9, I2C1_SDA (AF6), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT4резервное питание: часы реального времени и резервные регистры
VDD6питание цифровой части и линий ввода-вывода
VSS7общий провод (земля)
UCPD1_DBCC129—
UCPD1_DBCC232—
VREF+5верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32G071C(6-8-B)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G071C6STM32G071C6Ux32 КБ36 КБ
STM32G071C8STM32G071C8Ux64 КБ36 КБ
STM32G071CBSTM32G071CBUx128 КБ36 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (версия GP)STM32G0x148 из 48выводы совпадают полностью
STM32G0C1CC, STM32G0C1CE (версия GP)STM32G0x148 из 48выводы совпадают полностью
STM32G081CBSTM32G0x148 из 48выводы совпадают полностью
STM32G0B1CB, STM32G0B1CC, STM32G0B1CE (версия N)STM32G0x146 из 4830: PC6 → VSS; 31: PC7 → VDDIO2
STM32G0C1CC, STM32G0C1CE (версия N)STM32G0x146 из 4830: PC6 → VSS; 31: PC7 → VDDIO2
STM32G031C4, STM32G031C6, STM32G031C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10
STM32G041C6, STM32G041C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10
STM32G051C6, STM32G051C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10
STM32G061C6, STM32G061C8STM32G0x144 из 486: VDD → VDD/VDDA; 7: VSS → VSS/VSSA; 29: PA9/UCPD1_DBCC1 → NC/PA9; 32: PA10/UCPD1_DBCC2 → NC/PA10

Частые вопросы

На каких выводах USART1 у STM32G071C6?

В корпусе UFQFPN48 сигнал USART1_TX выведен на PA9 (вывод 29, AF1) или PA9 (вывод 33, AF1) или PB6 (вывод 45, AF0), USART1_RX — на PA10 (вывод 32, AF1) или PA10 (вывод 34, AF1) или PB7 (вывод 46, AF0).

Где у STM32G071C6 выводы SWD для программатора?

SWDIO — PA13 (вывод 35, AF0), SWCLK — PA14-BOOT0 (вывод 36, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G071C6?

I2C1_SCL — PA9 (вывод 29, AF6) или PA9 (вывод 33, AF6) или PB6 (вывод 45, AF6) или PB8 (вывод 47, AF6), I2C1_SDA — PA10 (вывод 32, AF6) или PA10 (вывод 34, AF6) или PB7 (вывод 46, AF6) или PB9 (вывод 48, AF6).

Сколько выводов ввода-вывода у STM32G071C6 в корпусе UFQFPN48?

44 из 48. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32G071C6 в корпусе UFQFPN48 на одном выводе несколько линий порта?

У корпуса UFQFPN48 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 33 — PA11 или PA9; вывод 34 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32G071C6, STM32G071C8 и STM32G071CB?

Объёмом памяти: STM32G071C6 — 32 КБ флеш-памяти и 36 КБ ОЗУ, STM32G071C8 — 64 КБ флеш-памяти и 36 КБ ОЗУ, STM32G071CB — 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32G071C6?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
