STM32G071EB в корпусе WLCSP25: распиновка

STM32G071EB — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус WLCSP25 — 25 шариков, на 23 из них — 25 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
128 КБ
ОЗУ
36 КБ
Корпус
WLCSP25, 25 шариков
Линий ввода-вывода
25
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP25

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32G071EB в корпусе WLCSP25, вид сверхуABCDE12345PA15 — шарик A1: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART3_CK, USART3_DE, USART3_RTS, USART4_CK, USART4_DE, USART4_RTSPA15PA14-BOOT0 — шарик A2: SYS_SWCLK, USART2_TXPA14PB5 — шарик A3: COMP2_OUT, I2C1_SMBA, I2S1_SD, LPTIM1_IN1, SPI1_MOSI, SYS_WKUP6, TIM16_BK, TIM3_CH2PB5PB7 — шарик A4: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, USART1_RX, USART4_CTS, USART4_NSSPB7PC14-OSC32_IN — шарик A5: RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2PC14PA12 [PA10] / PA10 [PA12] — шарик B1: COMP2_OUT, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RXPA12/PA10PA13 — шарик B2: IR_OUT, SYS_SWDIOPA13PB6 — шарик B3: COMP2_INP, I2C1_SCL, LPTIM1_ETR, SPI2_MISO, TIM16_CH1N, TIM1_CH3, USART1_TXPB6PB8 — шарик B4: CEC, I2C1_SCL, SPI2_SCK, TIM15_BK, TIM16_CH1, USART3_TXPB8PC15-OSC32_OUT — шарик B5: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BKPC15PA11 [PA9] / PA9 [PA11] — шарик C1: ADC1_EXTI11, COMP1_OUT, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, DAC1_EXTI9, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TXPA11/PA9PA6 — шарик C2: ADC1_IN6, COMP1_OUT, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSSPA6PA3 — шарик C3: ADC1_IN3, COMP2_INP, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, USART2_RXPA3PA0 — шарик C4: ADC1_IN0, COMP1_INM, COMP1_OUT, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_NSS, USART4_TXPA0VDD — шарик C5VDDPA8 — шарик D1: LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC1PA8PA7 — шарик D2: ADC1_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX2PA7PA4 — шарик D3: ADC1_IN4, DAC1_OUT1, I2S1_WS, LPTIM2_OUT, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SPI1_NSS, SPI2_MOSI, SYS_WKUP2, TIM14_CH1PA4PA1 — шарик D4: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RXPA1VSS — шарик D5VSSPB1 — шарик E1: ADC1_IN9, COMP1_INM, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTSPB1PB0 — шарик E2: ADC1_IN8, COMP1_OUT, I2S1_WS, LPTIM1_OUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RXPB0PA5 — шарик E3: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TXPA5PA2 — шарик E4: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TXPA2PF2 - NRST — шарик E5: RCC_MCOPF2WLCSP25, вид сверху: шарики виднысквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

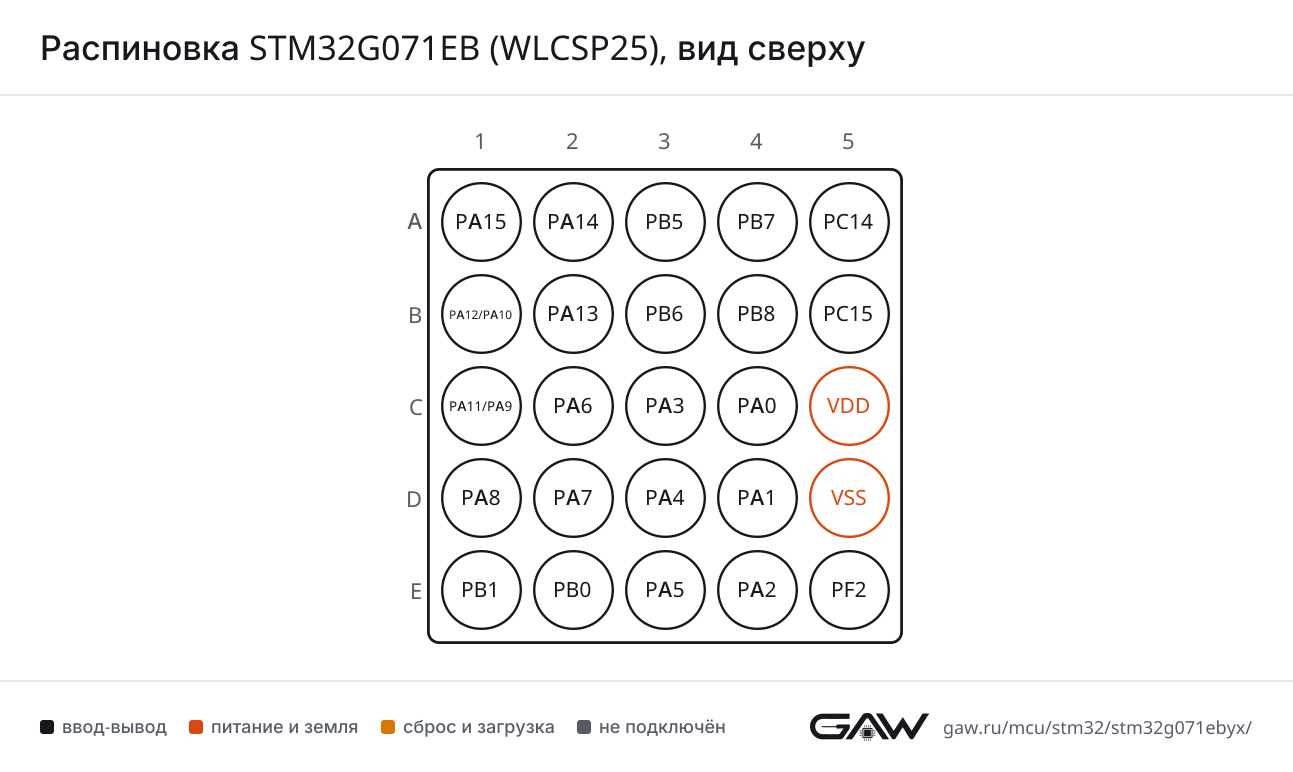

Распиновка STM32G071EB (WLCSP25), вид сверхуРаспиновка WLCSP25 картинкой
PNG, 1293 × 772 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (B1, AF1)
CTSPA11 (C1, AF1)
DEPA12 (B1, AF1)
NSSPA11 (C1, AF1)
RTSPA12 (B1, AF1)
RXPB7 (A4, AF0), PA10 (B1, AF1)
TXPB6 (B3, AF0), PA9 (C1, AF1)
USART2CKPA1 (D4, AF1)
CTSPA0 (C4, AF1)
DEPA1 (D4, AF1)
NSSPA0 (C4, AF1)
RTSPA1 (D4, AF1)
RXPA15 (A1, AF1), PA3 (C3, AF1)
TXPA14-BOOT0 (A2, AF1), PA2 (E4, AF1)
USART3CKPA15 (A1, AF5), PB1 (E1, AF4)
CTSPA6 (C2, AF4)
DEPA15 (A1, AF5), PB1 (E1, AF4)
NSSPA6 (C2, AF4)
RTSPA15 (A1, AF5), PB1 (E1, AF4)
RXPB0 (E2, AF4)
TXPB8 (B4, AF4), PA5 (E3, AF4)
USART4CKPA15 (A1, AF4)
CTSPB7 (A4, AF4)
DEPA15 (A1, AF4)
NSSPB7 (A4, AF4)
RTSPA15 (A1, AF4)
RXPA1 (D4, AF4)
TXPA0 (C4, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (C2, AF6)
DEPB1 (E1, AF6)
RTSPB1 (E1, AF6)
RXPA3 (C3, AF6)
TXPA2 (E4, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA11 (C1, AF0), PA6 (C2, AF0)
MOSIPB5 (A3, AF0), PA12 (B1, AF0), PA7 (D2, AF0), PA2 (E4, AF0)
NSSPA15 (A1, AF0), PA4 (D3, AF0), PB0 (E2, AF0)
SCKPA1 (D4, AF0), PA5 (E3, AF0)
SPI2MISOPB6 (B3, AF4), PA9 (C1, AF4), PA3 (C3, AF0)
MOSIPB7 (A4, AF1), PA10 (B1, AF0), PA4 (D3, AF1)
NSSPA8 (D1, AF1)
SCKPB8 (B4, AF1), PA0 (C4, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (B1, AF5)
I2S1CKPA1 (D4, AF0), PA5 (E3, AF0)
MCKPA11 (C1, AF0), PA6 (C2, AF0)
SDPB5 (A3, AF0), PA12 (B1, AF0), PA7 (D2, AF0), PA2 (E4, AF0)
WSPA15 (A1, AF0), PA4 (D3, AF0), PB0 (E2, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B3, AF6), PB8 (B4, AF6), PA9 (C1, AF6)
SDAPB7 (A4, AF6), PA10 (B1, AF6)
SMBAPB5 (A3, AF6), PA1 (D4, AF6)
I2C2SCLPA11 (C1, AF6)
SDAPA12 (B1, AF6)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (D1)
FRSTX1PA7 (D2), PB0 (E2), PA5 (E3), PA2 (E4)
FRSTX2PA7 (D2), PB0 (E2), PA5 (E3), PA2 (E4)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (B4, AF0), PA5 (E3, AF1)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1)
IN0PA0 (C4)
IN1PA1 (D4)
IN2PA2 (E4)
IN3PA3 (C3)
IN4PA4 (D3)
IN5PA5 (E3)
IN6PA6 (C2)
IN7PA7 (D2)
IN8PB0 (E2)
IN9PB1 (E1)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (C1)
OUT1PA4 (D3)
OUT2PA5 (E3)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (C4), PB1 (E1)
INPPA1 (D4)
OUTPA11 (C1, AF7), PA6 (C2, AF7), PA0 (C4, AF7), PB0 (E2, AF7)
COMP2INMPB7 (A4), PA2 (E4)
INPPB6 (B3), PA3 (C3)
OUTPB5 (A3, AF7), PA12 (B1, AF7), PA7 (D2, AF7), PA2 (E4, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKPA6 (C2, AF2)
BK2PC14-OSC32_IN (A5, AF2), PA11 (C1, AF5)
CH1PA8 (D1, AF2)
CH1NPA7 (D2, AF2)
CH2PA9 (C1, AF2)
CH2NPB0 (E2, AF2)
CH3PA10 (B1, AF2), PB6 (B3, AF1)
CH3NPB1 (E1, AF2)
CH4PA11 (C1, AF2)
ETRPA12 (B1, AF2)
TIM2CH1PA15 (A1, AF2), PA0 (C4, AF2), PA5 (E3, AF2)
CH2PA1 (D4, AF2)
CH3PA2 (E4, AF2)
CH4PA3 (C3, AF2)
ETRPA15 (A1, AF2), PA0 (C4, AF2), PA5 (E3, AF2)
TIM3CH1PA6 (C2, AF1)
CH2PB5 (A3, AF1), PA7 (D2, AF1)
CH3PB0 (E2, AF1)
CH4PB1 (E1, AF1)
TIM14CH1PA7 (D2, AF4), PA4 (D3, AF4), PB1 (E1, AF0)
TIM15BKPB8 (B4, AF5), PC15-OSC32_OUT (B5, AF2), PA9 (C1, AF5)
CH1PA2 (E4, AF5)
CH1NPA1 (D4, AF5)
CH2PA3 (C3, AF5)
TIM16BKPB5 (A3, AF2)
CH1PB8 (B4, AF2), PA6 (C2, AF5)
CH1NPB6 (B3, AF2)
TIM17BKPA10 (B1, AF5)
CH1PA7 (D2, AF5)
CH1NPB7 (A4, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (B3, AF5)
IN1PB5 (A3, AF5)
IN2PB7 (A4, AF5)
OUTPA0 (C4, AF5), PB0 (E2, AF5)
LPTIM2ETRPA5 (E3, AF5)
IN1PB1 (E1, AF5)
OUTPA8 (D1, AF5), PA4 (D3, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPA4 (D3)
OUT_CALIBPA4 (D3)
TSPA4 (D3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (A2, AF0)
SWDIOPA13 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (E4)
MCOPA9 (C1, AF0), PA8 (D1, AF0), PF2 - NRST (E5, AF0)
OSC_ENPC15-OSC32_OUT (B5, AF1)
OSC_INPC14-OSC32_IN (A5)
OSC32_ENPC15-OSC32_OUT (B5, AF0)
OSC32_INPC14-OSC32_IN (A5)
OSC32_OUTPC15-OSC32_OUT (B5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PA4 (D3)
RTC_TAMP_IN2PA0 (C4)
SYS_WKUP1PA0 (C4)
SYS_WKUP2PA4 (D3)
SYS_WKUP4PA2 (E4)
SYS_WKUP6PB5 (A3)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 25 шариков корпуса WLCSP25 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик C1 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ШарикИмяТипФункции
A1PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART3_CK (AF5), USART3_DE (AF5), USART3_RTS (AF5), USART4_CK (AF4), USART4_DE (AF4), USART4_RTS (AF4)
A2PA14-BOOT0ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
A3PB5ввод-выводCOMP2_OUT (AF7), I2C1_SMBA (AF6), I2S1_SD (AF0), LPTIM1_IN1 (AF5), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BK (AF2), TIM3_CH2 (AF1)
A4PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
A5PC14-OSC32_INввод-выводRCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
B1PA12ввод-выводCOMP2_OUT (AF7), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
B1PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
B2PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
B3PB6ввод-выводCOMP2_INP, I2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)
B4PB8ввод-выводCEC (AF0), I2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), USART3_TX (AF4)
B5PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
C1PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
C1PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
C2PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
C3PA3ввод-выводADC1_IN3, COMP2_INP, LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), USART2_RX (AF1)
C4PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
C5VDDпитание—
D1PA8ввод-выводLPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
D2PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2
D3PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), LPTIM2_OUT (AF5), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF1), SYS_WKUP2, TIM14_CH1 (AF4)
D4PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
D5VSSпитание—
E1PB1ввод-выводADC1_IN9, COMP1_INM, LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4)
E2PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX (AF4)
E3PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX (AF4)
E4PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX (AF1)
E5PF2 - NRSTввод-выводRCC_MCO (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDC5питание цифровой части и линий ввода-вывода
VSSD5общий провод (земля)

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G071EBYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G071EBSTM32G071EBYx128 КБ36 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP25, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G081EBSTM32G0x125 из 25выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G071EB?

В корпусе WLCSP25 сигнал USART1_TX выведен на PB6 (шарик B3, AF0) или PA9 (шарик C1, AF1), USART1_RX — на PB7 (шарик A4, AF0) или PA10 (шарик B1, AF1).

Где у STM32G071EB выводы SWD для программатора?

SWDIO — PA13 (шарик B2, AF0), SWCLK — PA14-BOOT0 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G071EB?

I2C1_SCL — PB6 (шарик B3, AF6) или PB8 (шарик B4, AF6) или PA9 (шарик C1, AF6), I2C1_SDA — PB7 (шарик A4, AF6) или PA10 (шарик B1, AF6).

Сколько выводов ввода-вывода у STM32G071EB в корпусе WLCSP25?

25 линий ввода-вывода на 23 выводах из 25: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32G071EB в корпусе WLCSP25 на одном выводе несколько линий порта?

У корпуса WLCSP25 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: шарик B1 — PA12 или PA10; шарик C1 — PA11 или PA9. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32G071EB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
