STM32G081GB в корпусе UFQFPN28 (версия N): распиновка

STM32G081GB — микроконтроллер STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 128 КБ флеш-памяти и 36 КБ ОЗУ. Корпус UFQFPN28 (версия N) — 28 выводов, на 26 из них — 28 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
128 КБ
ОЗУ
36 КБ
Корпус
UFQFPN28, 28 выводов
Линий ввода-вывода
28
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

В корпусе UFQFPN28 STM32G081GB выпускается в двух вариантах разводки — в даташите они называются версией GP и версией N. Эта страница — версия N, а версия GP — на отдельной странице; выводы, которыми версии отличаются, перечислены в разделе «Похожие по выводам».

Схема корпуса UFQFPN28

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

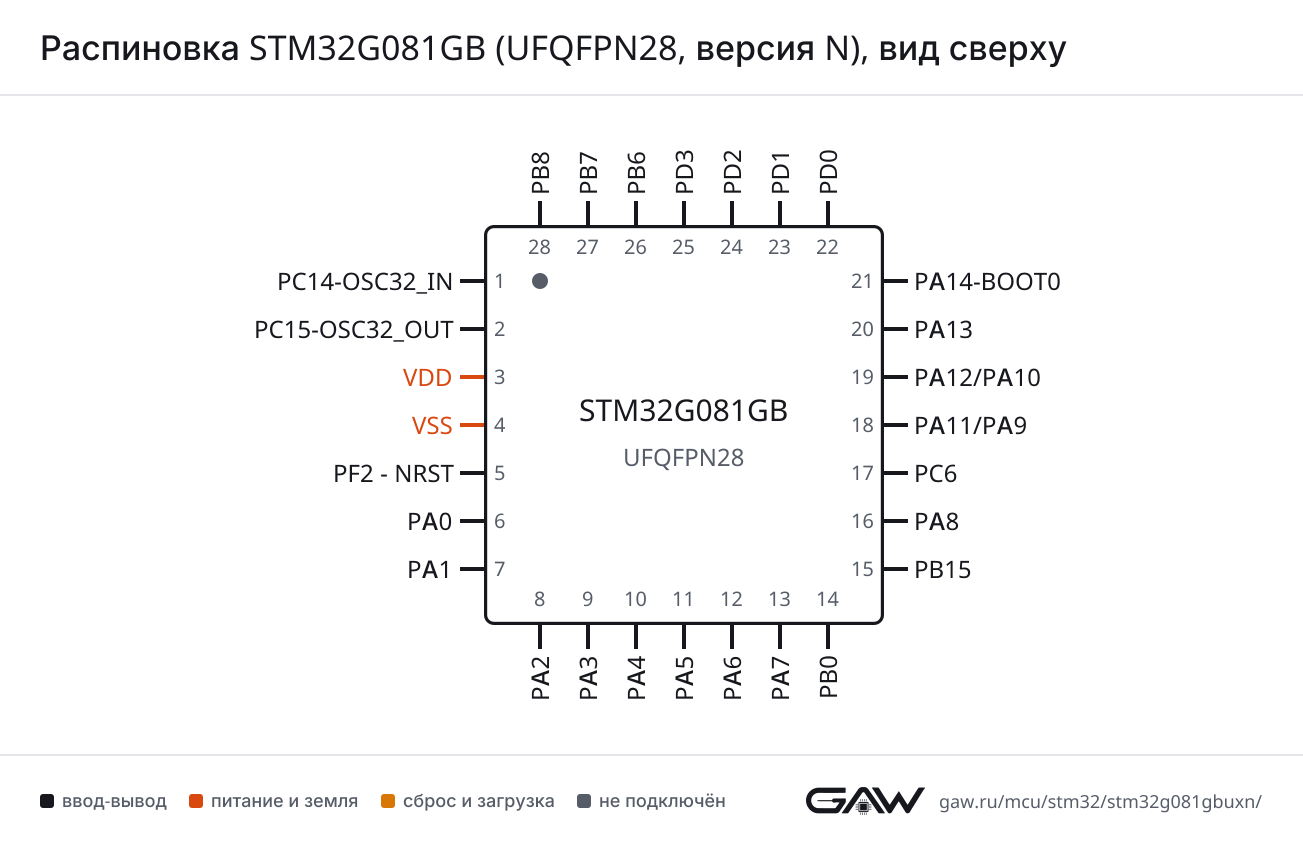

Распиновка STM32G081GB в корпусе UFQFPN28, вид сверхуSTM32G081GBUFQFPN28вид сверхуPC14-OSC32_IN — вывод 1: RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK21PC14-OSC32_INPC15-OSC32_OUT — вывод 2: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK2PC15-OSC32_OUTVDD — вывод 33VDDVSS — вывод 44VSSPF2 - NRST — вывод 5: RCC_MCO5PF2 - NRSTPA0 — вывод 6: ADC1_IN0, COMP1_INM, COMP1_OUT, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TX6PA0PA1 — вывод 7: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RX7PA1PA2 — вывод 8: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX8PA2PA3 — вывод 9: ADC1_IN3, COMP2_INP, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX9PA3PA4 — вывод 10: ADC1_IN4, DAC1_OUT1, I2S1_WS, LPTIM2_OUT, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SPI1_NSS, SPI2_MOSI, SYS_WKUP2, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX210PA4PA5 — вывод 11: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX11PA5PA6 — вывод 12: ADC1_IN6, COMP1_OUT, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS12PA6PA7 — вывод 13: ADC1_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX213PA7PB0 — вывод 14: ADC1_IN8, COMP1_OUT, I2S1_WS, LPTIM1_OUT, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_DBCC2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX14PB0PB15 — вывод 15: RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC215PB15PA8 — вывод 16: LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC116PA8PC6 — вывод 17: TIM2_CH3, TIM3_CH1, UCPD1_DBCC1, UCPD1_FRSTX1, UCPD1_FRSTX217PC6PA11 [PA9] / PA9 [PA11] — вывод 18: ADC1_EXTI11, COMP1_OUT, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, DAC1_EXTI9, I2C1_SCL, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, USART1_TX18PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 19: COMP2_OUT, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, I2C1_SDA, SPI2_MOSI, TIM17_BK, TIM1_CH3, USART1_RX19PA12/PA10PA13 — вывод 20: IR_OUT, SYS_SWDIO20PA13PA14-BOOT0 — вывод 21: SYS_SWCLK, USART2_TX21PA14-BOOT0PD0 — вывод 22: SPI2_NSS, TIM16_CH1, UCPD2_CC122PD0PD1 — вывод 23: SPI2_SCK, TIM17_CH1, UCPD2_DBCC123PD1PD2 — вывод 24: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS24PD2PD3 — вывод 25: SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS25PD3PB6 — вывод 26: COMP2_INP, I2C1_SCL, LPTIM1_ETR, SPI2_MISO, TIM16_CH1N, TIM1_CH3, USART1_TX26PB6PB7 — вывод 27: COMP2_INM, I2C1_SDA, LPTIM1_IN2, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, USART1_RX, USART4_CTS, USART4_NSS27PB7PB8 — вывод 28: CEC, I2C1_SCL, SPI2_SCK, TIM15_BK, TIM16_CH1, USART3_TX28PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32G081GB (UFQFPN28, версия N), вид сверхуРаспиновка UFQFPN28 картинкой
PNG, 1303 × 846 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (19, AF1)
CTSPA11 (18, AF1)
DEPA12 (19, AF1)
NSSPA11 (18, AF1)
RTSPA12 (19, AF1)
RXPA10 (19, AF1), PB7 (27, AF0)
TXPA9 (18, AF1), PB6 (26, AF0)
USART2CKPA1 (7, AF1)
CTSPA0 (6, AF1), PD3 (25, AF0)
DEPA1 (7, AF1)
NSSPA0 (6, AF1), PD3 (25, AF0)
RTSPA1 (7, AF1)
RXPA3 (9, AF1)
TXPA2 (8, AF1), PA14-BOOT0 (21, AF1)
USART3CKPD2 (24, AF0)
CTSPA6 (12, AF4)
DEPD2 (24, AF0)
NSSPA6 (12, AF4)
RTSPD2 (24, AF0)
RXPB0 (14, AF4)
TXPA5 (11, AF4), PB8 (28, AF4)
USART4CTSPB7 (27, AF4)
NSSPB7 (27, AF4)
RXPA1 (7, AF4)
TXPA0 (6, AF4)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (12, AF6)
RXPA3 (9, AF6)
TXPA2 (8, AF6)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PA11 (18, AF0)
MOSIPA2 (8, AF0), PA7 (13, AF0), PA12 (19, AF0)
NSSPA4 (10, AF0), PB0 (14, AF0)
SCKPA1 (7, AF0), PA5 (11, AF0)
SPI2MISOPA3 (9, AF0), PA9 (18, AF4), PD3 (25, AF1), PB6 (26, AF4)
MOSIPA4 (10, AF1), PB15 (15, AF0), PA10 (19, AF0), PB7 (27, AF1)
NSSPA8 (16, AF1), PD0 (22, AF1)
SCKPA0 (6, AF0), PD1 (23, AF1), PB8 (28, AF1)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (19, AF5)
I2S1CKPA1 (7, AF0), PA5 (11, AF0)
MCKPA6 (12, AF0), PA11 (18, AF0)
SDPA2 (8, AF0), PA7 (13, AF0), PA12 (19, AF0)
WSPA4 (10, AF0), PB0 (14, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (18, AF6), PB6 (26, AF6), PB8 (28, AF6)
SDAPA10 (19, AF6), PB7 (27, AF6)
SMBAPA1 (7, AF6)
I2C2SCLPA11 (18, AF6)
SDAPA12 (19, AF6)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (16)
CC2PB15 (15)
DBCC1PC6 (17)
DBCC2PB0 (14)
FRSTX1PA2 (8), PA5 (11), PA7 (13), PB0 (14), PC6 (17)
FRSTX2PA2 (8), PA5 (11), PA7 (13), PB0 (14), PC6 (17)
UCPD2CC1PD0 (22)
CC2PD2 (24)
DBCC1PD1 (23)
DBCC2PD3 (25)
FRSTX1PA0 (6), PA3 (9), PA4 (10)
FRSTX2PA0 (6), PA3 (9), PA4 (10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (11, AF1), PB8 (28, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (18)
IN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (18)
OUT1PA4 (10)
OUT2PA5 (11)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (6)
INPPA1 (7)
OUTPA0 (6, AF7), PA6 (12, AF7), PB0 (14, AF7), PA11 (18, AF7)
COMP2INMPA2 (8), PB7 (27)
INPPA3 (9), PB6 (26)
OUTPA2 (8, AF7), PA7 (13, AF7), PA12 (19, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKPA6 (12, AF2)
BK2PC14-OSC32_IN (1, AF2), PA11 (18, AF5)
CH1PA8 (16, AF2)
CH1NPA7 (13, AF2), PD2 (24, AF2)
CH2PA9 (18, AF2)
CH2NPB0 (14, AF2), PD3 (25, AF2)
CH3PA10 (19, AF2), PB6 (26, AF1)
CH3NPB15 (15, AF2)
CH4PA11 (18, AF2)
ETRPA12 (19, AF2)
TIM2CH1PA0 (6, AF2), PA5 (11, AF2)
CH2PA1 (7, AF2)
CH3PA2 (8, AF2), PC6 (17, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF2), PA5 (11, AF2)
TIM3CH1PA6 (12, AF1), PC6 (17, AF1)
CH2PA7 (13, AF1)
CH3PB0 (14, AF1)
ETRPD2 (24, AF1)
TIM14CH1PA4 (10, AF4), PA7 (13, AF4)
TIM15BKPC15-OSC32_OUT (2, AF2), PA9 (18, AF5), PB8 (28, AF5)
CH1PA2 (8, AF5)
CH1NPA1 (7, AF5), PB15 (15, AF4)
CH2PA3 (9, AF5), PB15 (15, AF5)
TIM16CH1PA6 (12, AF5), PD0 (22, AF2), PB8 (28, AF2)
CH1NPB6 (26, AF2)
TIM17BKPA10 (19, AF5)
CH1PA7 (13, AF5), PD1 (23, AF2)
CH1NPB7 (27, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (26, AF5)
IN2PB7 (27, AF5)
OUTPA0 (6, AF5), PB0 (14, AF5)
LPTIM2ETRPA5 (11, AF5)
OUTPA4 (10, AF5), PA8 (16, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPA4 (10)
OUT_CALIBPA4 (10)
REFINPB15 (15)
TSPA4 (10)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (21, AF0)
SWDIOPA13 (20, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (8)
MCOPF2 - NRST (5, AF0), PA8 (16, AF0), PA9 (18, AF0)
OSC_ENPC15-OSC32_OUT (2, AF1)
OSC_INPC14-OSC32_IN (1)
OSC32_ENPC15-OSC32_OUT (2, AF0)
OSC32_INPC14-OSC32_IN (1)
OSC32_OUTPC15-OSC32_OUT (2)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PA4 (10)
RTC_TAMP_IN2PA0 (6)
SYS_WKUP1PA0 (6)
SYS_WKUP2PA4 (10)
SYS_WKUP4PA2 (8)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 28 выводов корпуса UFQFPN28 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 18 — PA11 или PA9; вывод 19 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PC14-OSC32_INввод-выводRCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
2PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
3VDDпитание—
4VSSпитание—
5PF2 - NRSTввод-выводRCC_MCO (AF0)
6PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
7PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
8PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX (AF1)
9PA3ввод-выводADC1_IN3, COMP2_INP, LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX (AF1)
10PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), LPTIM2_OUT (AF5), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP_IN1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF1), SYS_WKUP2, TIM14_CH1 (AF4), UCPD2_FRSTX1, UCPD2_FRSTX2
11PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX (AF4)
12PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4)
13PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1, UCPD1_FRSTX2
14PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), I2S1_WS (AF0), LPTIM1_OUT (AF5), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_DBCC2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX (AF4)
15PB15ввод-выводRTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2
16PA8ввод-выводLPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
17PC6ввод-выводTIM2_CH3 (AF2), TIM3_CH1 (AF1), UCPD1_DBCC1, UCPD1_FRSTX1, UCPD1_FRSTX2
18PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1)
18PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), USART1_TX (AF1)
19PA12ввод-выводCOMP2_OUT (AF7), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1)
19PA10ввод-выводI2C1_SDA (AF6), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), USART1_RX (AF1)
20PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
21PA14-BOOT0ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
22PD0ввод-выводSPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
23PD1ввод-выводSPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
24PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0)
25PD3ввод-выводSPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0)
26PB6ввод-выводCOMP2_INP, I2C1_SCL (AF6), LPTIM1_ETR (AF5), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), USART1_TX (AF0)
27PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), LPTIM1_IN2 (AF5), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
28PB8ввод-выводCEC (AF0), I2C1_SCL (AF6), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), USART3_TX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD3питание цифровой части и линий ввода-вывода
VSS4общий провод (земля)

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32G081GBUxN. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G081GBSTM32G081GBUxN128 КБ36 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN28, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G071G8, STM32G071GB (версия N)STM32G0x128 из 28выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32G081GB?

В корпусе UFQFPN28 сигнал USART1_TX выведен на PA9 (вывод 18, AF1) или PB6 (вывод 26, AF0), USART1_RX — на PA10 (вывод 19, AF1) или PB7 (вывод 27, AF0).

Где у STM32G081GB выводы SWD для программатора?

SWDIO — PA13 (вывод 20, AF0), SWCLK — PA14-BOOT0 (вывод 21, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G081GB?

I2C1_SCL — PA9 (вывод 18, AF6) или PB6 (вывод 26, AF6) или PB8 (вывод 28, AF6), I2C1_SDA — PA10 (вывод 19, AF6) или PB7 (вывод 27, AF6).

Сколько выводов ввода-вывода у STM32G081GB в корпусе UFQFPN28?

28 линий ввода-вывода на 26 выводах из 28: на некоторых выводах их по нескольку. Ещё 2 вывода заняты питанием и землёй.

Почему у STM32G081GB в корпусе UFQFPN28 на одном выводе несколько линий порта?

У корпуса UFQFPN28 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 18 — PA11 или PA9; вывод 19 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32G081GB?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
