STM32G0C1KC и STM32G0C1KE в корпусе LQFP32 (версия N): распиновка

STM32G0C1KC и STM32G0C1KE — микроконтроллеры STM32G0 на ядре Cortex-M0+ с частотой до 64 МГц: 256 и 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус LQFP32 (версия N) — 32 вывода, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0+
Частота ядра
до 64 МГц
Флеш-память
256 и 512 КБ
ОЗУ
144 КБ
Корпус
LQFP32, 32 вывода
Линий ввода-вывода
29
Напряжение питания
1,7…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

В корпусе LQFP32 STM32G0C1KC и STM32G0C1KE выпускается в двух вариантах разводки — в даташите они называются версией GP и версией N. Эта страница — версия N, а версия GP — на отдельной странице; выводы, которыми версии отличаются, перечислены в разделе «Похожие по выводам».

Схема корпуса LQFP32

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32G0C1KC, STM32G0C1KE в корпусе LQFP32, вид сверхуSTM32G0C1KCSTM32G0C1KELQFP32, вид сверхуPB9 — вывод 1: DAC1_EXTI9, FDCAN1_TX, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1, TIM4_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART3_RX, USART6_RX1PB9PC14-OSC32_IN — вывод 2: RCC_OSC32_IN, RCC_OSC_IN, TIM1_BK22PC14-OSC32_INPC15-OSC32_OUT — вывод 3: RCC_OSC32_EN, RCC_OSC32_OUT, RCC_OSC_EN, TIM15_BK3PC15-OSC32_OUTVDD — вывод 44VDDVSS — вывод 55VSSPF2-NRST — вывод 6: LPUART2_DE, LPUART2_RTS, LPUART2_TX, RCC_MCO6PF2-NRSTPA0 — вывод 7: ADC1_IN0, COMP1_INM, COMP1_OUT, I2S2_CK, LPTIM1_OUT, RTC_TAMP_IN2, SPI2_SCK, SYS_WKUP1, TIM2_CH1, TIM2_ETR, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_CTS, USART2_NSS, USART4_TX7PA0PA1 — вывод 8: ADC1_IN1, COMP1_INP, I2C1_SMBA, I2S1_CK, SPI1_SCK, TIM15_CH1N, TIM2_CH2, USART2_CK, USART2_DE, USART2_RTS, USART4_RX8PA1PA2 — вывод 9: ADC1_IN2, COMP2_INM, COMP2_OUT, I2S1_SD, LPUART1_TX, RCC_LSCO, SPI1_MOSI, SYS_WKUP4, TIM15_CH1, TIM2_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART2_TX9PA2PA3 — вывод 10: ADC1_IN3, COMP2_INP, I2S2_MCK, LPUART1_RX, SPI2_MISO, TIM15_CH2, TIM2_CH4, UCPD2_FRSTX1, UCPD2_FRSTX2, USART2_RX10PA3PA4 — вывод 11: ADC1_IN4, DAC1_OUT1, I2S1_WS, I2S2_SD, LPTIM2_OUT, RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SPI1_NSS, SPI2_MOSI, SYS_WKUP2, TIM14_CH1, UCPD2_FRSTX1, UCPD2_FRSTX2, USART6_TX, USB_NOE11PA4PA5 — вывод 12: ADC1_IN5, CEC, DAC1_OUT2, I2S1_CK, LPTIM2_ETR, SPI1_SCK, TIM2_CH1, TIM2_ETR, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_TX, USART6_RX12PA5PA6 — вывод 13: ADC1_IN6, COMP1_OUT, I2C2_SDA, I2C3_SDA, I2S1_MCK, LPUART1_CTS, SPI1_MISO, TIM16_CH1, TIM1_BK, TIM3_CH1, USART3_CTS, USART3_NSS, USART6_CTS, USART6_NSS13PA6PA7 — вывод 14: ADC1_IN7, COMP2_OUT, I2C2_SCL, I2C3_SCL, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, UCPD1_FRSTX1, UCPD1_FRSTX2, USART6_CK, USART6_DE, USART6_RTS14PA7PB0 — вывод 15: ADC1_IN8, COMP1_OUT, COMP3_INP, FDCAN2_RX, I2S1_WS, LPTIM1_OUT, LPUART2_CTS, SPI1_NSS, TIM1_CH2N, TIM3_CH3, UCPD1_FRSTX1, UCPD1_FRSTX2, USART3_RX, USART5_TX15PB0PB1 — вывод 16: ADC1_IN9, COMP1_INM, COMP3_OUT, FDCAN2_TX, LPTIM2_IN1, LPUART1_DE, LPUART1_RTS, LPUART2_DE, LPUART2_RTS, TIM14_CH1, TIM1_CH3N, TIM3_CH4, USART3_CK, USART3_DE, USART3_RTS, USART5_RX16PB1PB15 — вывод 17: I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM15_CH1N, TIM15_CH2, TIM1_CH3N, UCPD1_CC2, USART6_CTS, USART6_NSS17PB15PA8 — вывод 18: CRS1_SYNC, I2C2_SMBA, I2S2_WS, LPTIM2_OUT, RCC_MCO, SPI2_NSS, TIM1_CH1, UCPD1_CC118PA8PA9 / UCPD1_DBCC1 — вывод 19: DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX, UCPD1_DBCC119PA9/UCPD1_DBCC1VDDIO2 — вывод 2020VDDIO2PA10 / UCPD1_DBCC2 — вывод 21: I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX, UCPD1_DBCC221PA10/UCPD1_DBCC2PA11 [PA9] / PA9 [PA11] — вывод 22: ADC1_EXTI11, COMP1_OUT, FDCAN1_RX, I2C2_SCL, I2S1_MCK, SPI1_MISO, TIM1_BK2, TIM1_CH4, USART1_CTS, USART1_NSS, USB_DM, DAC1_EXTI9, I2C1_SCL, I2C2_SCL, I2S2_MCK, RCC_MCO, SPI2_MISO, TIM15_BK, TIM1_CH2, UCPD1_DBCC1, USART1_TX22PA11/PA9PA12 [PA10] / PA10 [PA12] — вывод 23: COMP2_OUT, FDCAN1_TX, I2C2_SDA, I2S1_SD, I2S_CKIN, SPI1_MOSI, TIM1_ETR, USART1_CK, USART1_DE, USART1_RTS, USB_DP, I2C1_SDA, I2C2_SDA, I2S2_SD, RCC_MCO_2, SPI2_MOSI, TIM17_BK, TIM1_CH3, UCPD1_DBCC2, USART1_RX23PA12/PA10PA13 — вывод 24: IR_OUT, LPUART2_RX, SYS_SWDIO, USB_NOE24PA13PA14-BOOT0 — вывод 25: LPUART2_TX, SYS_SWCLK, USART2_TX25PA14-BOOT0PD0 — вывод 26: FDCAN1_RX, I2S2_WS, SPI2_NSS, TIM16_CH1, UCPD2_CC126PD0PD1 — вывод 27: FDCAN1_TX, I2S2_CK, SPI2_SCK, TIM17_CH1, UCPD2_DBCC127PD1PD2 — вывод 28: TIM1_CH1N, TIM3_ETR, UCPD2_CC2, USART3_CK, USART3_DE, USART3_RTS, USART5_RX28PD2PD3 — вывод 29: I2S2_MCK, SPI2_MISO, TIM1_CH2N, UCPD2_DBCC2, USART2_CTS, USART2_NSS, USART5_TX29PD3PB6 — вывод 30: COMP2_INP, FDCAN2_TX, I2C1_SCL, I2S2_MCK, LPTIM1_ETR, LPUART2_TX, SPI2_MISO, TIM16_CH1N, TIM1_CH3, TIM4_CH1, USART1_TX, USART5_CTS, USART5_NSS30PB6PB7 — вывод 31: COMP2_INM, I2C1_SDA, I2S2_SD, LPTIM1_IN2, LPUART2_RX, SPI2_MOSI, SYS_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX, USART4_CTS, USART4_NSS31PB7PB8 — вывод 32: CEC, FDCAN1_RX, I2C1_SCL, I2S2_CK, SPI2_SCK, TIM15_BK, TIM16_CH1, TIM4_CH3, USART3_TX, USART6_TX32PB8
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

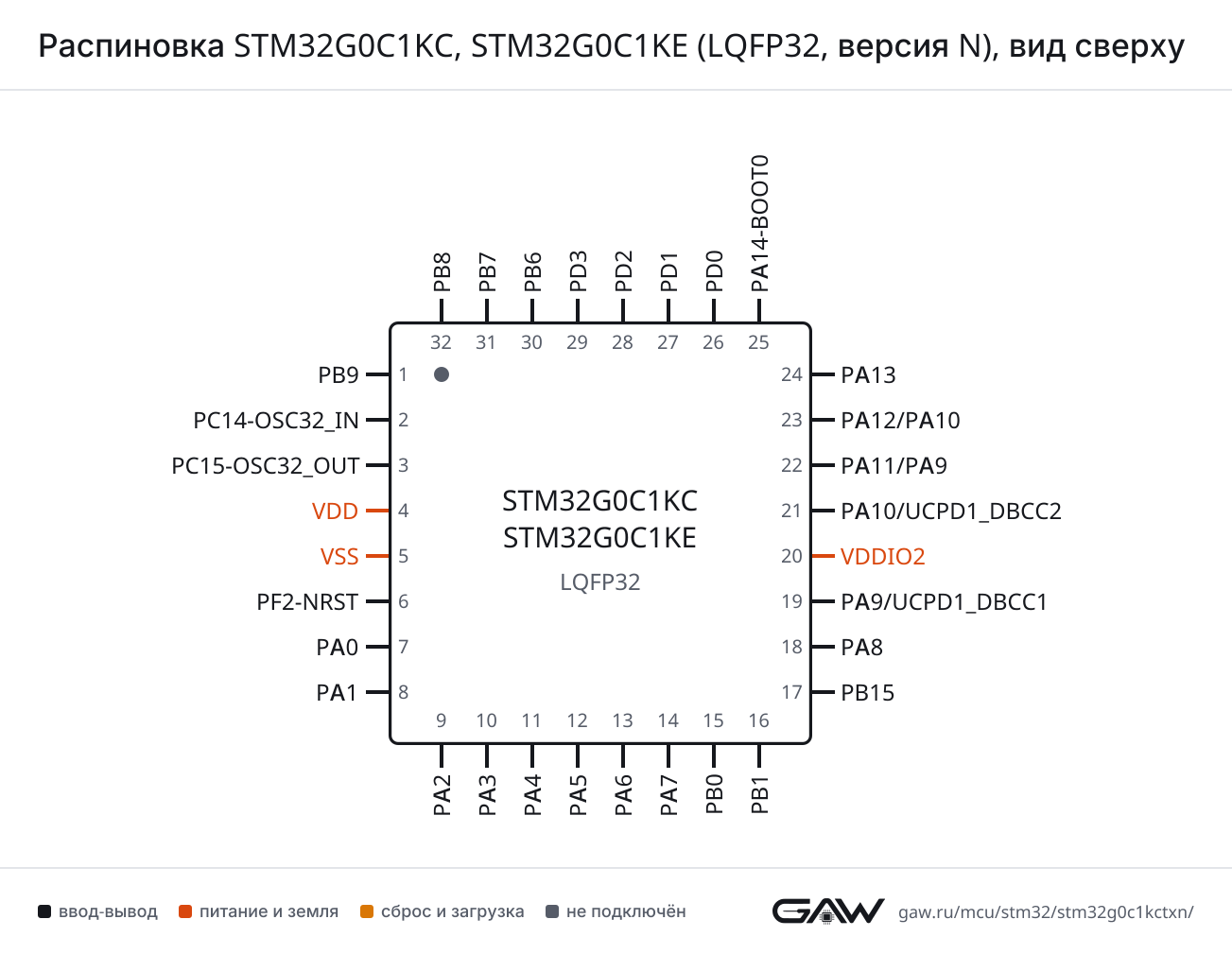

Распиновка STM32G0C1KC, STM32G0C1KE (LQFP32, версия N), вид сверхуРаспиновка LQFP32 картинкой
PNG, 1303 × 1009 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA12 (23, AF1)
CTSPA11 (22, AF1)
DEPA12 (23, AF1)
NSSPA11 (22, AF1)
RTSPA12 (23, AF1)
RXPA10 (21, AF1), PA10 (23, AF1), PB7 (31, AF0)
TXPA9 (19, AF1), PA9 (22, AF1), PB6 (30, AF0)
USART2CKPA1 (8, AF1)
CTSPA0 (7, AF1), PD3 (29, AF0)
DEPA1 (8, AF1)
NSSPA0 (7, AF1), PD3 (29, AF0)
RTSPA1 (8, AF1)
RXPA3 (10, AF1)
TXPA2 (9, AF1), PA14-BOOT0 (25, AF1)
USART3CKPB1 (16, AF4), PD2 (28, AF0)
CTSPA6 (13, AF4)
DEPB1 (16, AF4), PD2 (28, AF0)
NSSPA6 (13, AF4)
RTSPB1 (16, AF4), PD2 (28, AF0)
RXPB9 (1, AF4), PB0 (15, AF4)
TXPA5 (12, AF4), PB8 (32, AF4)
USART4CTSPB7 (31, AF4)
NSSPB7 (31, AF4)
RXPA1 (8, AF4)
TXPA0 (7, AF4)
USART5CTSPB6 (30, AF8)
NSSPB6 (30, AF8)
RXPB1 (16, AF8), PD2 (28, AF3)
TXPB0 (15, AF8), PD3 (29, AF3)
USART6CKPA7 (14, AF3)
CTSPA6 (13, AF3), PB15 (17, AF8)
DEPA7 (14, AF3)
NSSPA6 (13, AF3), PB15 (17, AF8)
RTSPA7 (14, AF3)
RXPB9 (1, AF8), PA5 (12, AF3)
TXPA4 (11, AF3), PB8 (32, AF8)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA6 (13, AF6)
DEPB1 (16, AF6)
RTSPB1 (16, AF6)
RXPA3 (10, AF6)
TXPA2 (9, AF6)
LPUART2CTSPB0 (15, AF10)
DEPF2-NRST (6, AF3), PB1 (16, AF10)
RTSPF2-NRST (6, AF3), PB1 (16, AF10)
RXPA13 (24, AF10), PB7 (31, AF10)
TXPF2-NRST (6, AF1), PA14-BOOT0 (25, AF10), PB6 (30, AF10)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (13, AF0), PA11 (22, AF0)
MOSIPA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0)
NSSPA4 (11, AF0), PB0 (15, AF0)
SCKPA1 (8, AF0), PA5 (12, AF0)
SPI2MISOPA3 (10, AF0), PA9 (19, AF4), PA9 (22, AF4), PD3 (29, AF1), PB6 (30, AF4)
MOSIPA4 (11, AF1), PB15 (17, AF0), PA10 (21, AF0), PA10 (23, AF0), PB7 (31, AF1)
NSSPB9 (1, AF5), PA8 (18, AF1), PD0 (26, AF1)
SCKPA0 (7, AF0), PD1 (27, AF1), PB8 (32, AF1)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPA12 (23, AF5)
I2S1CKPA1 (8, AF0), PA5 (12, AF0)
MCKPA6 (13, AF0), PA11 (22, AF0)
SDPA2 (9, AF0), PA7 (14, AF0), PA12 (23, AF0)
WSPA4 (11, AF0), PB0 (15, AF0)
I2S2CKPA0 (7, AF0), PD1 (27, AF1), PB8 (32, AF1)
MCKPA3 (10, AF0), PA9 (19, AF4), PA9 (22, AF4), PD3 (29, AF1), PB6 (30, AF4)
SDPA4 (11, AF1), PB15 (17, AF0), PA10 (21, AF0), PA10 (23, AF0), PB7 (31, AF1)
WSPB9 (1, AF5), PA8 (18, AF1), PD0 (26, AF1)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF6), PA9 (22, AF6), PB6 (30, AF6), PB8 (32, AF6)
SDAPB9 (1, AF6), PA10 (21, AF6), PA10 (23, AF6), PB7 (31, AF6)
SMBAPA1 (8, AF6)
I2C2SCLPA7 (14, AF8), PA9 (19, AF8), PA11 (22, AF6), PA9 (22, AF8)
SDAPA6 (13, AF8), PA10 (21, AF8), PA12 (23, AF6), PA10 (23, AF8)
SMBAPA8 (18, AF8)
I2C3SCLPA7 (14, AF9)
SDAPA6 (13, AF9)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (22, AF3), PD0 (26, AF3), PB8 (32, AF3)
TXPB9 (1, AF3), PA12 (23, AF3), PD1 (27, AF3)
FDCAN2RXPB0 (15, AF3)
TXPB1 (16, AF3), PB6 (30, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (22)
DPPA12 (23)
NOEPA4 (11, AF2), PA13 (24, AF2)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PA8 (18)
CC2PB15 (17)
DBCC1PA9 (19), UCPD1_DBCC1 (19), PA9 (22)
DBCC2PA10 (21), UCPD1_DBCC2 (21), PA10 (23)
FRSTX1PA2 (9, AF4), PA5 (12, AF6), PA7 (14, AF6), PB0 (15, AF6)
FRSTX2PA2 (9, AF4), PA5 (12, AF6), PA7 (14, AF6), PB0 (15, AF6)
UCPD2CC1PD0 (26)
CC2PD2 (28)
DBCC1PD1 (27)
DBCC2PD3 (29)
FRSTX1PB9 (1, AF1), PA0 (7, AF6), PA3 (10, AF4), PA4 (11, AF6)
FRSTX2PB9 (1, AF1), PA0 (7, AF6), PA3 (10, AF4), PA4 (11, AF6)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (12, AF1), PB8 (32, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (22)
IN0PA0 (7)
IN1PA1 (8)
IN2PA2 (9)
IN3PA3 (10)
IN4PA4 (11)
IN5PA5 (12)
IN6PA6 (13)
IN7PA7 (14)
IN8PB0 (15)
IN9PB1 (16)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PB9 (1), PA9 (19), PA9 (22)
OUT1PA4 (11)
OUT2PA5 (12)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (7), PB1 (16)
INPPA1 (8)
OUTPA0 (7, AF7), PA6 (13, AF7), PB0 (15, AF7), PA11 (22, AF7)
COMP2INMPA2 (9), PB7 (31)
INPPA3 (10), PB6 (30)
OUTPA2 (9, AF7), PA7 (14, AF7), PA12 (23, AF7)
COMP3INPPB0 (15)
OUTPB1 (16, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKPA6 (13, AF2)
BK2PC14-OSC32_IN (2, AF2), PA11 (22, AF5)
CH1PA8 (18, AF2)
CH1NPA7 (14, AF2), PD2 (28, AF2)
CH2PA9 (19, AF2), PA9 (22, AF2)
CH2NPB0 (15, AF2), PD3 (29, AF2)
CH3PA10 (21, AF2), PA10 (23, AF2), PB6 (30, AF1)
CH3NPB1 (16, AF2), PB15 (17, AF2)
CH4PA11 (22, AF2)
ETRPA12 (23, AF2)
TIM2CH1PA0 (7, AF2), PA5 (12, AF2)
CH2PA1 (8, AF2)
CH3PA2 (9, AF2)
CH4PA3 (10, AF2)
ETRPA0 (7, AF2), PA5 (12, AF2)
TIM3CH1PA6 (13, AF1)
CH2PA7 (14, AF1)
CH3PB0 (15, AF1)
CH4PB1 (16, AF1)
ETRPD2 (28, AF1)
TIM4CH1PB6 (30, AF9)
CH2PB7 (31, AF9)
CH3PB8 (32, AF9)
CH4PB9 (1, AF9)
TIM14CH1PA4 (11, AF4), PA7 (14, AF4), PB1 (16, AF0)
TIM15BKPC15-OSC32_OUT (3, AF2), PA9 (19, AF5), PA9 (22, AF5), PB8 (32, AF5)
CH1PA2 (9, AF5)
CH1NPA1 (8, AF5), PB15 (17, AF4)
CH2PA3 (10, AF5), PB15 (17, AF5)
TIM16CH1PA6 (13, AF5), PD0 (26, AF2), PB8 (32, AF2)
CH1NPB6 (30, AF2)
TIM17BKPA10 (21, AF5), PA10 (23, AF5)
CH1PB9 (1, AF2), PA7 (14, AF5), PD1 (27, AF2)
CH1NPB7 (31, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPB6 (30, AF5)
IN2PB7 (31, AF5)
OUTPA0 (7, AF5), PB0 (15, AF5)
LPTIM2ETRPA5 (12, AF5)
IN1PB1 (16, AF5)
OUTPA4 (11, AF5), PA8 (18, AF5)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PA4 (11)
REFINPB15 (17)
TSPA4 (11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14-BOOT0 (25, AF0)
SWDIOPA13 (24, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPA2 (9)
MCOPF2-NRST (6, AF0), PA8 (18, AF0), PA9 (19, AF0), PA9 (22, AF0)
MCO_2PA10 (21, AF3), PA10 (23, AF3)
OSC_ENPC15-OSC32_OUT (3, AF1)
OSC_INPC14-OSC32_IN (2)
OSC32_ENPC15-OSC32_OUT (3, AF0)
OSC32_INPC14-OSC32_IN (2)
OSC32_OUTPC15-OSC32_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP_IN1PA4 (11)
RTC_TAMP_IN2PA0 (7)
SYS_WKUP1PA0 (7)
SYS_WKUP2PA4 (11)
SYS_WKUP4PA2 (9)

Блоки без собственных выводов: USB_DRD_FS (USB Full Speed, устройство и хост), HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES).

Таблица выводов

Все 32 вывода корпуса LQFP32 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PB9ввод-выводDAC1_EXTI9, FDCAN1_TX (AF3), I2C1_SDA (AF6), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2), TIM4_CH4 (AF9), UCPD2_FRSTX1 (AF1), UCPD2_FRSTX2 (AF1), USART3_RX (AF4), USART6_RX (AF8)
2PC14-OSC32_INввод-выводRCC_OSC32_IN, RCC_OSC_IN, TIM1_BK2 (AF2)
3PC15-OSC32_OUTввод-выводRCC_OSC32_EN (AF0), RCC_OSC32_OUT, RCC_OSC_EN (AF1), TIM15_BK (AF2)
4VDDпитание—
5VSSпитание—
6PF2-NRSTввод-выводLPUART2_DE (AF3), LPUART2_RTS (AF3), LPUART2_TX (AF1), RCC_MCO (AF0)
7PA0ввод-выводADC1_IN0, COMP1_INM, COMP1_OUT (AF7), I2S2_CK (AF0), LPTIM1_OUT (AF5), RTC_TAMP_IN2, SPI2_SCK (AF0), SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART2_CTS (AF1), USART2_NSS (AF1), USART4_TX (AF4)
8PA1ввод-выводADC1_IN1, COMP1_INP, I2C1_SMBA (AF6), I2S1_CK (AF0), SPI1_SCK (AF0), TIM15_CH1N (AF5), TIM2_CH2 (AF2), USART2_CK (AF1), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
9PA2ввод-выводADC1_IN2, COMP2_INM, COMP2_OUT (AF7), I2S1_SD (AF0), LPUART1_TX (AF6), RCC_LSCO, SPI1_MOSI (AF0), SYS_WKUP4, TIM15_CH1 (AF5), TIM2_CH3 (AF2), UCPD1_FRSTX1 (AF4), UCPD1_FRSTX2 (AF4), USART2_TX (AF1)
10PA3ввод-выводADC1_IN3, COMP2_INP, I2S2_MCK (AF0), LPUART1_RX (AF6), SPI2_MISO (AF0), TIM15_CH2 (AF5), TIM2_CH4 (AF2), UCPD2_FRSTX1 (AF4), UCPD2_FRSTX2 (AF4), USART2_RX (AF1)
11PA4ввод-выводADC1_IN4, DAC1_OUT1, I2S1_WS (AF0), I2S2_SD (AF1), LPTIM2_OUT (AF5), RTC_OUT1, RTC_TAMP_IN1, RTC_TS, SPI1_NSS (AF0), SPI2_MOSI (AF1), SYS_WKUP2, TIM14_CH1 (AF4), UCPD2_FRSTX1 (AF6), UCPD2_FRSTX2 (AF6), USART6_TX (AF3), USB_NOE (AF2)
12PA5ввод-выводADC1_IN5, CEC (AF1), DAC1_OUT2, I2S1_CK (AF0), LPTIM2_ETR (AF5), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_TX (AF4), USART6_RX (AF3)
13PA6ввод-выводADC1_IN6, COMP1_OUT (AF7), I2C2_SDA (AF8), I2C3_SDA (AF9), I2S1_MCK (AF0), LPUART1_CTS (AF6), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BK (AF2), TIM3_CH1 (AF1), USART3_CTS (AF4), USART3_NSS (AF4), USART6_CTS (AF3), USART6_NSS (AF3)
14PA7ввод-выводADC1_IN7, COMP2_OUT (AF7), I2C2_SCL (AF8), I2C3_SCL (AF9), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART6_CK (AF3), USART6_DE (AF3), USART6_RTS (AF3)
15PB0ввод-выводADC1_IN8, COMP1_OUT (AF7), COMP3_INP, FDCAN2_RX (AF3), I2S1_WS (AF0), LPTIM1_OUT (AF5), LPUART2_CTS (AF10), SPI1_NSS (AF0), TIM1_CH2N (AF2), TIM3_CH3 (AF1), UCPD1_FRSTX1 (AF6), UCPD1_FRSTX2 (AF6), USART3_RX (AF4), USART5_TX (AF8)
16PB1ввод-выводADC1_IN9, COMP1_INM, COMP3_OUT (AF7), FDCAN2_TX (AF3), LPTIM2_IN1 (AF5), LPUART1_DE (AF6), LPUART1_RTS (AF6), LPUART2_DE (AF10), LPUART2_RTS (AF10), TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), USART3_CK (AF4), USART3_DE (AF4), USART3_RTS (AF4), USART5_RX (AF8)
17PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), TIM15_CH1N (AF4), TIM15_CH2 (AF5), TIM1_CH3N (AF2), UCPD1_CC2, USART6_CTS (AF8), USART6_NSS (AF8)
18PA8ввод-выводCRS1_SYNC (AF4), I2C2_SMBA (AF8), I2S2_WS (AF1), LPTIM2_OUT (AF5), RCC_MCO (AF0), SPI2_NSS (AF1), TIM1_CH1 (AF2), UCPD1_CC1
19PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
19UCPD1_DBCC1служебныйUCPD1_DBCC1
20VDDIO2питание—
21PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
21UCPD1_DBCC2служебныйUCPD1_DBCC2
22PA11ввод-выводADC1_EXTI11, COMP1_OUT (AF7), FDCAN1_RX (AF3), I2C2_SCL (AF6), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM1_BK2 (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USART1_NSS (AF1), USB_DM
22PA9ввод-выводDAC1_EXTI9, I2C1_SCL (AF6), I2C2_SCL (AF8), I2S2_MCK (AF4), RCC_MCO (AF0), SPI2_MISO (AF4), TIM15_BK (AF5), TIM1_CH2 (AF2), UCPD1_DBCC1, USART1_TX (AF1)
23PA12ввод-выводCOMP2_OUT (AF7), FDCAN1_TX (AF3), I2C2_SDA (AF6), I2S1_SD (AF0), I2S_CKIN (AF5), SPI1_MOSI (AF0), TIM1_ETR (AF2), USART1_CK (AF1), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
23PA10ввод-выводI2C1_SDA (AF6), I2C2_SDA (AF8), I2S2_SD (AF0), RCC_MCO_2 (AF3), SPI2_MOSI (AF0), TIM17_BK (AF5), TIM1_CH3 (AF2), UCPD1_DBCC2, USART1_RX (AF1)
24PA13ввод-выводIR_OUT (AF1), LPUART2_RX (AF10), SYS_SWDIO (AF0), USB_NOE (AF2)
25PA14-BOOT0ввод-выводLPUART2_TX (AF10), SYS_SWCLK (AF0), USART2_TX (AF1)
26PD0ввод-выводFDCAN1_RX (AF3), I2S2_WS (AF1), SPI2_NSS (AF1), TIM16_CH1 (AF2), UCPD2_CC1
27PD1ввод-выводFDCAN1_TX (AF3), I2S2_CK (AF1), SPI2_SCK (AF1), TIM17_CH1 (AF2), UCPD2_DBCC1
28PD2ввод-выводTIM1_CH1N (AF2), TIM3_ETR (AF1), UCPD2_CC2, USART3_CK (AF0), USART3_DE (AF0), USART3_RTS (AF0), USART5_RX (AF3)
29PD3ввод-выводI2S2_MCK (AF1), SPI2_MISO (AF1), TIM1_CH2N (AF2), UCPD2_DBCC2, USART2_CTS (AF0), USART2_NSS (AF0), USART5_TX (AF3)
30PB6ввод-выводCOMP2_INP, FDCAN2_TX (AF3), I2C1_SCL (AF6), I2S2_MCK (AF4), LPTIM1_ETR (AF5), LPUART2_TX (AF10), SPI2_MISO (AF4), TIM16_CH1N (AF2), TIM1_CH3 (AF1), TIM4_CH1 (AF9), USART1_TX (AF0), USART5_CTS (AF8), USART5_NSS (AF8)
31PB7ввод-выводCOMP2_INM, I2C1_SDA (AF6), I2S2_SD (AF1), LPTIM1_IN2 (AF5), LPUART2_RX (AF10), SPI2_MOSI (AF1), SYS_PVD_IN, TIM17_CH1N (AF2), TIM4_CH2 (AF9), USART1_RX (AF0), USART4_CTS (AF4), USART4_NSS (AF4)
32PB8ввод-выводCEC (AF0), FDCAN1_RX (AF3), I2C1_SCL (AF6), I2S2_CK (AF1), SPI2_SCK (AF1), TIM15_BK (AF5), TIM16_CH1 (AF2), TIM4_CH3 (AF9), USART3_TX (AF4), USART6_TX (AF8)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD4питание цифровой части и линий ввода-вывода
VDDIO220питание отдельной группы линий ввода-вывода
VSS5общий провод (земля)
UCPD1_DBCC119—
UCPD1_DBCC221—

Исполнения

В базе STM32CubeMX эта группа называется STM32G0C1K(C-E)TxN: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32G0C1KCSTM32G0C1KCTxN256 КБ144 КБ
STM32G0C1KESTM32G0C1KETxN512 КБ144 КБ

Линейка STM32G0x1, семейство STM32G0, ядро Cortex-M0+.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP32, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32G0B1KB, STM32G0B1KC, STM32G0B1KE (версия N)STM32G0x132 из 32выводы совпадают полностью
STM32G071K8, STM32G071KB (версия N)STM32G0x131 из 3220: VDDIO2 → PC6
STM32G081KB (версия N)STM32G0x131 из 3220: VDDIO2 → PC6

Частые вопросы

На каких выводах USART1 у STM32G0C1KC?

В корпусе LQFP32 сигнал USART1_TX выведен на PA9 (вывод 19, AF1) или PA9 (вывод 22, AF1) или PB6 (вывод 30, AF0), USART1_RX — на PA10 (вывод 21, AF1) или PA10 (вывод 23, AF1) или PB7 (вывод 31, AF0).

Где у STM32G0C1KC выводы SWD для программатора?

SWDIO — PA13 (вывод 24, AF0), SWCLK — PA14-BOOT0 (вывод 25, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32G0C1KC?

I2C1_SCL — PA9 (вывод 19, AF6) или PA9 (вывод 22, AF6) или PB6 (вывод 30, AF6) или PB8 (вывод 32, AF6), I2C1_SDA — PB9 (вывод 1, AF6) или PA10 (вывод 21, AF6) или PA10 (вывод 23, AF6) или PB7 (вывод 31, AF6).

Сколько выводов ввода-вывода у STM32G0C1KC в корпусе LQFP32?

29 из 32. Ещё 3 вывода заняты питанием и землёй.

Почему у STM32G0C1KC в корпусе LQFP32 на одном выводе несколько линий порта?

У корпуса LQFP32 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 22 — PA11 или PA9; вывод 23 — PA12 или PA10. Какая линия пары подключена к выводу, выбирается битами PA11_RMP и PA12_RMP регистра SYSCFG_CFGR1.

Чем отличаются STM32G0C1KC и STM32G0C1KE?

Объёмом памяти: STM32G0C1KC — 256 КБ флеш-памяти и 144 КБ ОЗУ, STM32G0C1KE — 512 КБ флеш-памяти и 144 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32G0C1KC?

От 1,7 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
