STM32H503EB в корпусе WLCSP25: распиновка

STM32H503EB — микроконтроллер STM32H5 на ядре Cortex-M33 с частотой до 250 МГц: 128 КБ флеш-памяти и 32 КБ ОЗУ. Корпус WLCSP25 — 25 шариков, из них 19 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 250 МГц
Флеш-память
128 КБ
ОЗУ
32 КБ
Корпус
WLCSP25, 25 шариков
Линий ввода-вывода
19
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP25

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H503EB в корпусе WLCSP25, вид сверхуABCDE12345PA12 — шарик A1: DEBUG_TRACED3, FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, SPI2_RDY, SPI2_SCK, TIM1_ETR, TIM2_CH4, TIM3_CH4, USART1_DE, USART1_RTS, USART1_TX, USART2_TX, USART3_RX, USB_DPPA12PA15(JTDI) — шарик A2: ADC1_EXTI15, DEBUG_JTDI, I2S1_WS, I2S2_SDI, I2S3_CK, I2S3_WS, LPTIM1_IN2, LPTIM2_CH1, SPI1_NSS, SPI2_MISO, SPI3_NSS, SPI3_SCK, TIM2_CH1, TIM2_ETR, USART1_CTS, USART1_NSS, USART2_CK, USART2_DE, USART2_RTS, USART2_RX, USART3_RXPA15BOOT0 — шарик A3BOOT0PB7 — шарик A4: AUDIOCLK, DEBUG_TRACED1, FDCAN1_TX, I2C1_SDA, I2C2_SMBA, I2S3_CK, I2S3_MCK, I3C1_SDA, LPUART1_RX, PWR_WKUP5, SPI3_SCK, TIM1_CH1, TIM1_CH2N, TIM3_ETR, USART1_RX, USART3_TXPB7PB8 — шарик A5: DEBUG_TRACED2, FDCAN1_RX, I2C1_SCL, I2C2_SDA, I2C2_SMBA, I2S1_WS, I2S2_MCK, I3C1_SCL, I3C2_SDA, LPTIM1_CH2, LPTIM2_CH1, SPI1_NSS, SPI2_RDY, TIM1_BKIN2, USART1_CK, USART3_RXPB8PA11 — шарик B1: ADC1_EXTI11, DEBUG_TRGIO, FDCAN1_RX, I2S2_WS, LPTIM2_CH2, LPUART1_CTS, SPI2_NSS, SPI3_RDY, TIM1_CH4, TIM3_CH2, USART1_CTS, USART1_NSS, USART1_RX, USART2_RX, USART3_DE, USART3_RTS, USB_DMPA11VDDIO2 — шарик B2VDDIO2PB5 — шарик B3: DEBUG_TRACECLK, FDCAN1_RX, I2C1_SDA, I2C1_SMBA, I2C2_SCL, I2S1_SDO, I2S2_SDI, I2S3_SDO, I3C1_SDA, I3C2_SCL, LPTIM1_IN1, SPI1_MOSI, SPI2_MISO, SPI3_MOSI, TIM1_CH3, TIM3_CH2, USART2_RXPB5PB6 — шарик B4: DEBUG_TRACED0, FDCAN1_TX, I2C1_SCL, I2S1_MCK, I3C1_SCL, LPUART1_TX, SPI3_RDY, TIM1_CH2, TIM1_CH3N, TIM3_CH3, USART1_TX, USART2_CK, USART2_CTS, USART2_NSSPB6PC14-OSC32_IN(OSC32_IN) — шарик B5: RCC_OSC32_INPC14PA8 — шарик C1: FDCAN1_RX, I2S1_CK, I2S2_SDO, I2S2_WS, LPTIM2_IN1, LPUART1_CTS, RCC_MCO_1, SPI1_RDY, SPI1_SCK, SPI2_MOSI, SPI2_NSS, TIM1_CH1, TIM1_CH4N, TIM3_CH3, USART1_CK, USART2_TX, USART3_TX, USB_SOFPA8PA14(JTCK/SWCLK) — шарик C2: DEBUG_JTCK-SWCLK, LPTIM1_ETR, LPTIM2_CH1, LPUART1_DE, LPUART1_RTS, TIM1_CH2, TIM1_CH4N, TIM3_CH1, USART1_TX, USART2_TXPA14VSSA — шарик C3VSSAPB4(NJTRST) — шарик C4: DEBUG_NJTRST, FDCAN1_TX, I2C1_SMBA, I2C2_SDA, I2S1_SDI, I2S2_WS, I2S3_SDI, I3C2_SDA, LPTIM1_CH2, SPI1_MISO, SPI2_NSS, SPI3_MISO, TIM1_CH2, TIM1_CH4N, TIM3_CH1, USART2_TXPB4PC15-OSC32_OUT(OSC32_OUT) — шарик C5: ADC1_EXTI15, RCC_OSC32_OUTPC15PA9 — шарик D1: DAC1_EXTI9, DEBUG_TRACED2, I2S1_SDI, I2S2_CK, I2S3_SDO, LPUART1_TX, SPI1_MISO, SPI2_SCK, SPI3_MOSI, TIM1_CH2, USART1_TX, USART3_CKPA9PA13(JTMS/SWDIO) — шарик D2: COMP1_OUT, DEBUG_JTMS-SWDIO, LPTIM1_CH1, LPUART1_CTS, TIM1_CH1, TIM1_ETR, USART1_RX, USART2_RXPA13PB3(JTDO/TRACESWO) — шарик D3: CRS_SYNC, DEBUG_JTDO-SWO, FDCAN1_RX, I2C1_SMBA, I2C2_SCL, I2C2_SDA, I2S1_CK, I2S2_MCK, I2S3_CK, I3C2_SCL, LPTIM1_CH1, SPI1_SCK, SPI3_SCK, TIM1_BKIN, TIM2_CH2, USART3_TXPB3VDDA — шарик D4VDDANRST — шарик D5NRSTPB15 — шарик E1: ADC1_EXTI15, COMP1_OUT, FDCAN1_TX, I2S2_SDO, I2S3_MCK, I2S3_SDI, LPTIM1_CH1, LPTIM2_IN2, LPUART1_RX, PWR_PVD_IN, RTC_REFIN, SPI2_MOSI, SPI3_MISO, TIM1_CH3N, TIM3_CH4, USART1_RX, USART2_DE, USART2_RTS, USART2_RX, USART3_CTS, USART3_NSSPB15VCAP — шарик E2VCAPPA7 — шарик E3: ADC1_INN3, ADC1_INP7, AUDIOCLK, I2S1_MCK, I2S1_SDO, I2S2_MCK, I2S2_SDI, I2S3_MCK, LPTIM2_ETR, OPAMP1_VOUT, PWR_CSLEEP, SPI1_MOSI, SPI2_MISO, TIM1_CH1N, TIM2_CH3, TIM3_CH2, USART1_DE, USART1_RTS, USART3_CK, USART3_DE, USART3_RTSPA7PA5 — шарик E4: ADC1_INN18, ADC1_INP19, COMP1_INM, DAC1_OUT2, I2S1_CK, I2S1_MCK, I2S2_CK, I2S3_SDO, LPTIM1_CH1, LPTIM1_ETR, LPTIM2_CH2, LPUART1_DE, LPUART1_RTS, PWR_CSTOP, SPI1_SCK, SPI2_SCK, SPI3_MOSI, TIM2_CH1, TIM2_ETR, USART2_CTS, USART2_NSS, USART2_TX, USART3_RXPA5PA0 — шарик E5: ADC1_INN1, ADC1_INP0, COMP1_INP, I2S1_SDI, I2S2_MCK, I2S3_WS, LPTIM1_ETR, LPTIM1_IN2, LPTIM2_ETR, OPAMP1_VINP, PWR_WKUP1, RTC_OUT2, SPI1_MISO, SPI3_NSS, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM2_CH1, TIM2_ETR, TIM3_CH1, USART1_CTS, USART1_NSS, USART2_CTS, USART2_NSS, USART3_CK, USART3_CTS, USART3_NSSPA0WLCSP25, вид сверху: шарики виднысквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

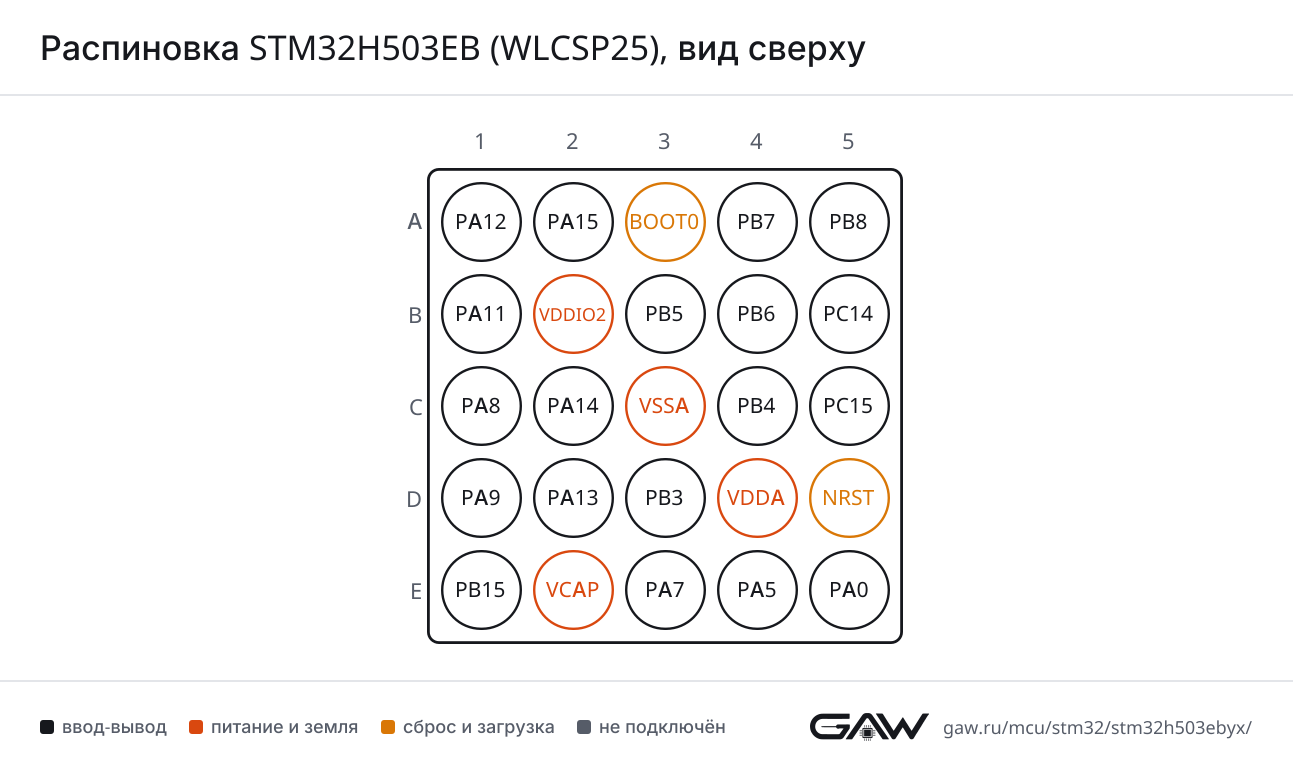

Распиновка STM32H503EB (WLCSP25), вид сверхуРаспиновка WLCSP25 картинкой
PNG, 1293 × 772 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPB8 (A5, AF7), PA8 (C1, AF7)
CTSPA15(JTDI) (A2, AF8), PA11 (B1, AF7), PA0 (E5, AF8)
DEPA12 (A1, AF7), PA7 (E3, AF8)
NSSPA15(JTDI) (A2, AF8), PA11 (B1, AF7), PA0 (E5, AF8)
RTSPA12 (A1, AF7), PA7 (E3, AF8)
RXPB7 (A4, AF7), PA11 (B1, AF8), PA13(JTMS/SWDIO) (D2, AF7), PB15 (E1, AF4)
TXPA12 (A1, AF8), PB6 (B4, AF7), PA14(JTCK/SWCLK) (C2, AF7), PA9 (D1, AF7)
USART2CKPA15(JTDI) (A2, AF4), PB6 (B4, AF13)
CTSPB6 (B4, AF11), PA5 (E4, AF11), PA0 (E5, AF7)
DEPA15(JTDI) (A2, AF11), PB15 (E1, AF11)
NSSPB6 (B4, AF11), PA5 (E4, AF11), PA0 (E5, AF7)
RTSPA15(JTDI) (A2, AF11), PB15 (E1, AF11)
RXPA15(JTDI) (A2, AF9), PA11 (B1, AF4), PB5 (B3, AF13), PA13(JTMS/SWDIO) (D2, AF9), PB15 (E1, AF13)
TXPA12 (A1, AF4), PA8 (C1, AF4), PA14(JTCK/SWCLK) (C2, AF9), PB4(NJTRST) (C4, AF13), PA5 (E4, AF9)
USART3CKPA9 (D1, AF13), PA7 (E3, AF13), PA0 (E5, AF13)
CTSPB15 (E1, AF7), PA0 (E5, AF9)
DEPA11 (B1, AF13), PA7 (E3, AF9)
NSSPB15 (E1, AF7), PA0 (E5, AF9)
RTSPA11 (B1, AF13), PA7 (E3, AF9)
RXPA12 (A1, AF13), PA15(JTDI) (A2, AF13), PB8 (A5, AF13), PA5 (E4, AF13)
TXPB7 (A4, AF13), PA8 (C1, AF13), PB3(JTDO/TRACESWO) (D3, AF13)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (B1, AF3), PA8 (C1, AF8), PA13(JTMS/SWDIO) (D2, AF8)
DEPA12 (A1, AF3), PA14(JTCK/SWCLK) (C2, AF8), PA5 (E4, AF8)
RTSPA12 (A1, AF3), PA14(JTCK/SWCLK) (C2, AF8), PA5 (E4, AF8)
RXPB7 (A4, AF8), PB15 (E1, AF8)
TXPB6 (B4, AF8), PA9 (D1, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (C4, AF5), PA9 (D1, AF4), PA0 (E5, AF12)
MOSIPB5 (B3, AF5), PA7 (E3, AF5)
NSSPA15(JTDI) (A2, AF5), PB8 (A5, AF12)
RDYPA8 (C1, AF5)
SCKPA8 (C1, AF12), PB3(JTDO/TRACESWO) (D3, AF5), PA5 (E4, AF5)
SPI2MISOPA15(JTDI) (A2, AF7), PB5 (B3, AF6), PA7 (E3, AF11)
MOSIPA8 (C1, AF6), PB15 (E1, AF5)
NSSPA11 (B1, AF5), PA8 (C1, AF11), PB4(NJTRST) (C4, AF7)
RDYPA12 (A1, AF6), PB8 (A5, AF5)
SCKPA12 (A1, AF5), PA9 (D1, AF5), PA5 (E4, AF7)
SPI3MISOPB4(NJTRST) (C4, AF6), PB15 (E1, AF6)
MOSIPB5 (B3, AF7), PA9 (D1, AF10), PA5 (E4, AF10)
NSSPA15(JTDI) (A2, AF6), PA0 (E5, AF10)
RDYPA11 (B1, AF6), PB6 (B4, AF6), PA0 (E5, AF6)
SCKPA15(JTDI) (A2, AF10), PB7 (A4, AF6), PB3(JTDO/TRACESWO) (D3, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA8 (C1, AF12), PB3(JTDO/TRACESWO) (D3, AF5), PA5 (E4, AF5)
MCKPB6 (B4, AF5), PA7 (E3, AF4), PA5 (E4, AF6)
SDIPB4(NJTRST) (C4, AF5), PA9 (D1, AF4), PA0 (E5, AF12)
SDOPB5 (B3, AF5), PA7 (E3, AF5)
WSPA15(JTDI) (A2, AF5), PB8 (A5, AF12)
I2S2CKPA12 (A1, AF5), PA9 (D1, AF5), PA5 (E4, AF7)
MCKPB8 (A5, AF6), PB3(JTDO/TRACESWO) (D3, AF7), PA7 (E3, AF6), PA0 (E5, AF11)
SDIPA15(JTDI) (A2, AF7), PB5 (B3, AF6), PA7 (E3, AF11)
SDOPA8 (C1, AF6), PB15 (E1, AF5)
WSPA11 (B1, AF5), PA8 (C1, AF11), PB4(NJTRST) (C4, AF7)
I2S3CKPA15(JTDI) (A2, AF10), PB7 (A4, AF6), PB3(JTDO/TRACESWO) (D3, AF6)
MCKPB7 (A4, AF10), PB15 (E1, AF10), PA7 (E3, AF10)
SDIPB4(NJTRST) (C4, AF6), PB15 (E1, AF6)
SDOPB5 (B3, AF7), PA9 (D1, AF10), PA5 (E4, AF10)
WSPA15(JTDI) (A2, AF6), PA0 (E5, AF10)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (A5, AF4), PB6 (B4, AF4)
SDAPB7 (A4, AF4), PB5 (B3, AF11)
SMBAPB5 (B3, AF4), PB4(NJTRST) (C4, AF11), PB3(JTDO/TRACESWO) (D3, AF11)
I2C2SCLPB5 (B3, AF8), PB3(JTDO/TRACESWO) (D3, AF8)
SDAPB8 (A5, AF8), PB4(NJTRST) (C4, AF8), PB3(JTDO/TRACESWO) (D3, AF4)
SMBAPB7 (A4, AF11), PB8 (A5, AF11)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (A5, AF3), PB6 (B4, AF3)
SDAPB7 (A4, AF3), PB5 (B3, AF10)
I3C2SCLPB5 (B3, AF3), PB3(JTDO/TRACESWO) (D3, AF3)
SDAPB8 (A5, AF10), PB4(NJTRST) (C4, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPB8 (A5, AF9), PA11 (B1, AF9), PB5 (B3, AF9), PA8 (C1, AF9), PB3(JTDO/TRACESWO) (D3, AF9)
TXPA12 (A1, AF9), PB7 (A4, AF9), PB6 (B4, AF9), PB4(NJTRST) (C4, AF9), PB15 (E1, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (B1, AF10)
DPPA12 (A1, AF10)
SOFPA8 (C1, AF10)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (B1)
EXTI15PA15(JTDI) (A2), PC15-OSC32_OUT(OSC32_OUT) (C5), PB15 (E1)
INN1PA0 (E5)
INN3PA7 (E3)
INN18PA5 (E4)
INP0PA0 (E5)
INP7PA7 (E3)
INP19PA5 (E4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (D1)
OUT2PA5 (E4)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (E4)
INPPA0 (E5)
OUTPA13(JTMS/SWDIO) (D2, AF12), PB15 (E1, AF12)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINPPA0 (E5)
VOUTPA7 (E3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB3(JTDO/TRACESWO) (D3, AF14)
BKIN2PB8 (A5, AF1)
CH1PB7 (A4, AF14), PA8 (C1, AF1), PA13(JTMS/SWDIO) (D2, AF1)
CH1NPA7 (E3, AF1)
CH2PB6 (B4, AF14), PA14(JTCK/SWCLK) (C2, AF1), PB4(NJTRST) (C4, AF14), PA9 (D1, AF1)
CH2NPB7 (A4, AF1)
CH3PB5 (B3, AF1)
CH3NPB6 (B4, AF1), PB15 (E1, AF1)
CH4PA11 (B1, AF1)
CH4NPA8 (C1, AF14), PA14(JTCK/SWCLK) (C2, AF14), PB4(NJTRST) (C4, AF1)
ETRPA12 (A1, AF1), PA13(JTMS/SWDIO) (D2, AF14)
TIM2CH1PA15(JTDI) (A2, AF1), PA5 (E4, AF1), PA0 (E5, AF1)
CH2PB3(JTDO/TRACESWO) (D3, AF1)
CH3PA7 (E3, AF14)
CH4PA12 (A1, AF14)
ETRPA15(JTDI) (A2, AF14), PA5 (E4, AF14), PA0 (E5, AF14)
TIM3CH1PA14(JTCK/SWCLK) (C2, AF2), PB4(NJTRST) (C4, AF2), PA0 (E5, AF2)
CH2PA11 (B1, AF2), PB5 (B3, AF2), PA7 (E3, AF2)
CH3PB6 (B4, AF2), PA8 (C1, AF2)
CH4PA12 (A1, AF2), PB15 (E1, AF14)
ETRPB7 (A4, AF2)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PA13(JTMS/SWDIO) (D2, AF2), PB3(JTDO/TRACESWO) (D3, AF2), PB15 (E1, AF2), PA5 (E4, AF4)
CH2PB8 (A5, AF2), PB4(NJTRST) (C4, AF4)
ETRPA14(JTCK/SWCLK) (C2, AF4), PA5 (E4, AF2), PA0 (E5, AF4)
IN1PB5 (B3, AF14)
IN2PA15(JTDI) (A2, AF2), PA0 (E5, AF5)
LPTIM2CH1PA15(JTDI) (A2, AF3), PB8 (A5, AF14), PA14(JTCK/SWCLK) (C2, AF3)
CH2PA11 (B1, AF14), PA5 (E4, AF3)
ETRPA7 (E3, AF3), PA0 (E5, AF3)
IN1PA8 (C1, AF3)
IN2PB15 (E1, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT2PA0 (E5, AF0)
REFINPB15 (E1, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (C2, AF0)
JTDIPA15(JTDI) (A2, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (D3, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (D2, AF0)
NJTRSTPB4(NJTRST) (C4, AF0)
TRACECLKPB5 (B3, AF0)
TRACED0PB6 (B4, AF0)
TRACED1PB7 (A4, AF0)
TRACED2PB8 (A5, AF0), PA9 (D1, AF0)
TRACED3PA12 (A1, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (C1, AF0)
OSC32_INPC14-OSC32_IN(OSC32_IN) (B5)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPA7 (E3, AF0)
PWR_CSTOPPA5 (E4, AF0)
PWR_WKUP1PA0 (E5)
PWR_WKUP5PB7 (A4)
TAMP_IN2PA0 (E5)
TAMP_OUT1PA0 (E5)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования).

Таблица выводов

Все 25 шариков корпуса WLCSP25 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA12ввод-выводDEBUG_TRACED3 (AF0), FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SPI2_RDY (AF6), SPI2_SCK (AF5), TIM1_ETR (AF1), TIM2_CH4 (AF14), TIM3_CH4 (AF2), USART1_DE (AF7), USART1_RTS (AF7), USART1_TX (AF8), USART2_TX (AF4), USART3_RX (AF13), USB_DP (AF10)
A2PA15(JTDI)ввод-выводADC1_EXTI15, DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S2_SDI (AF7), I2S3_CK (AF10), I2S3_WS (AF6), LPTIM1_IN2 (AF2), LPTIM2_CH1 (AF3), SPI1_NSS (AF5), SPI2_MISO (AF7), SPI3_NSS (AF6), SPI3_SCK (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF14), USART1_CTS (AF8), USART1_NSS (AF8), USART2_CK (AF4), USART2_DE (AF11), USART2_RTS (AF11), USART2_RX (AF9), USART3_RX (AF13)
A3BOOT0загрузка—
A4PB7ввод-выводAUDIOCLK (AF5), DEBUG_TRACED1 (AF0), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C2_SMBA (AF11), I2S3_CK (AF6), I2S3_MCK (AF10), I3C1_SDA (AF3), LPUART1_RX (AF8), PWR_WKUP5, SPI3_SCK (AF6), TIM1_CH1 (AF14), TIM1_CH2N (AF1), TIM3_ETR (AF2), USART1_RX (AF7), USART3_TX (AF13)
A5PB8ввод-выводDEBUG_TRACED2 (AF0), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C2_SDA (AF8), I2C2_SMBA (AF11), I2S1_WS (AF12), I2S2_MCK (AF6), I3C1_SCL (AF3), I3C2_SDA (AF10), LPTIM1_CH2 (AF2), LPTIM2_CH1 (AF14), SPI1_NSS (AF12), SPI2_RDY (AF5), TIM1_BKIN2 (AF1), USART1_CK (AF7), USART3_RX (AF13)
B1PA11ввод-выводADC1_EXTI11, DEBUG_TRGIO (AF0), FDCAN1_RX (AF9), I2S2_WS (AF5), LPTIM2_CH2 (AF14), LPUART1_CTS (AF3), SPI2_NSS (AF5), SPI3_RDY (AF6), TIM1_CH4 (AF1), TIM3_CH2 (AF2), USART1_CTS (AF7), USART1_NSS (AF7), USART1_RX (AF8), USART2_RX (AF4), USART3_DE (AF13), USART3_RTS (AF13), USB_DM (AF10)
B2VDDIO2питание—
B3PB5ввод-выводDEBUG_TRACECLK (AF0), FDCAN1_RX (AF9), I2C1_SDA (AF11), I2C1_SMBA (AF4), I2C2_SCL (AF8), I2S1_SDO (AF5), I2S2_SDI (AF6), I2S3_SDO (AF7), I3C1_SDA (AF10), I3C2_SCL (AF3), LPTIM1_IN1 (AF14), SPI1_MOSI (AF5), SPI2_MISO (AF6), SPI3_MOSI (AF7), TIM1_CH3 (AF1), TIM3_CH2 (AF2), USART2_RX (AF13)
B4PB6ввод-выводDEBUG_TRACED0 (AF0), FDCAN1_TX (AF9), I2C1_SCL (AF4), I2S1_MCK (AF5), I3C1_SCL (AF3), LPUART1_TX (AF8), SPI3_RDY (AF6), TIM1_CH2 (AF14), TIM1_CH3N (AF1), TIM3_CH3 (AF2), USART1_TX (AF7), USART2_CK (AF13), USART2_CTS (AF11), USART2_NSS (AF11)
B5PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
C1PA8ввод-выводFDCAN1_RX (AF9), I2S1_CK (AF12), I2S2_SDO (AF6), I2S2_WS (AF11), LPTIM2_IN1 (AF3), LPUART1_CTS (AF8), RCC_MCO_1 (AF0), SPI1_RDY (AF5), SPI1_SCK (AF12), SPI2_MOSI (AF6), SPI2_NSS (AF11), TIM1_CH1 (AF1), TIM1_CH4N (AF14), TIM3_CH3 (AF2), USART1_CK (AF7), USART2_TX (AF4), USART3_TX (AF13), USB_SOF (AF10)
C2PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0), LPTIM1_ETR (AF4), LPTIM2_CH1 (AF3), LPUART1_DE (AF8), LPUART1_RTS (AF8), TIM1_CH2 (AF1), TIM1_CH4N (AF14), TIM3_CH1 (AF2), USART1_TX (AF7), USART2_TX (AF9)
C3VSSAпитание—
C4PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), FDCAN1_TX (AF9), I2C1_SMBA (AF11), I2C2_SDA (AF8), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I3C2_SDA (AF3), LPTIM1_CH2 (AF4), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), TIM1_CH2 (AF14), TIM1_CH4N (AF1), TIM3_CH1 (AF2), USART2_TX (AF13)
C5PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, RCC_OSC32_OUT
D1PA9ввод-выводDAC1_EXTI9, DEBUG_TRACED2 (AF0), I2S1_SDI (AF4), I2S2_CK (AF5), I2S3_SDO (AF10), LPUART1_TX (AF3), SPI1_MISO (AF4), SPI2_SCK (AF5), SPI3_MOSI (AF10), TIM1_CH2 (AF1), USART1_TX (AF7), USART3_CK (AF13)
D2PA13(JTMS/SWDIO)ввод-выводCOMP1_OUT (AF12), DEBUG_JTMS-SWDIO (AF0), LPTIM1_CH1 (AF2), LPUART1_CTS (AF8), TIM1_CH1 (AF1), TIM1_ETR (AF14), USART1_RX (AF7), USART2_RX (AF9)
D3PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FDCAN1_RX (AF9), I2C1_SMBA (AF11), I2C2_SCL (AF8), I2C2_SDA (AF4), I2S1_CK (AF5), I2S2_MCK (AF7), I2S3_CK (AF6), I3C2_SCL (AF3), LPTIM1_CH1 (AF2), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM1_BKIN (AF14), TIM2_CH2 (AF1), USART3_TX (AF13)
D4VDDAпитание—
D5NRSTсброс—
E1PB15ввод-выводADC1_EXTI15, COMP1_OUT (AF12), FDCAN1_TX (AF9), I2S2_SDO (AF5), I2S3_MCK (AF10), I2S3_SDI (AF6), LPTIM1_CH1 (AF2), LPTIM2_IN2 (AF3), LPUART1_RX (AF8), PWR_PVD_IN, RTC_REFIN (AF0), SPI2_MOSI (AF5), SPI3_MISO (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF14), USART1_RX (AF4), USART2_DE (AF11), USART2_RTS (AF11), USART2_RX (AF13), USART3_CTS (AF7), USART3_NSS (AF7)
E2VCAPпитание—
E3PA7ввод-выводADC1_INN3, ADC1_INP7, AUDIOCLK (AF7), I2S1_MCK (AF4), I2S1_SDO (AF5), I2S2_MCK (AF6), I2S2_SDI (AF11), I2S3_MCK (AF10), LPTIM2_ETR (AF3), OPAMP1_VOUT, PWR_CSLEEP (AF0), SPI1_MOSI (AF5), SPI2_MISO (AF11), TIM1_CH1N (AF1), TIM2_CH3 (AF14), TIM3_CH2 (AF2), USART1_DE (AF8), USART1_RTS (AF8), USART3_CK (AF13), USART3_DE (AF9), USART3_RTS (AF9)
E4PA5ввод-выводADC1_INN18, ADC1_INP19, COMP1_INM, DAC1_OUT2, I2S1_CK (AF5), I2S1_MCK (AF6), I2S2_CK (AF7), I2S3_SDO (AF10), LPTIM1_CH1 (AF4), LPTIM1_ETR (AF2), LPTIM2_CH2 (AF3), LPUART1_DE (AF8), LPUART1_RTS (AF8), PWR_CSTOP (AF0), SPI1_SCK (AF5), SPI2_SCK (AF7), SPI3_MOSI (AF10), TIM2_CH1 (AF1), TIM2_ETR (AF14), USART2_CTS (AF11), USART2_NSS (AF11), USART2_TX (AF9), USART3_RX (AF13)
E5PA0ввод-выводADC1_INN1, ADC1_INP0, COMP1_INP, I2S1_SDI (AF12), I2S2_MCK (AF11), I2S3_WS (AF10), LPTIM1_ETR (AF4), LPTIM1_IN2 (AF5), LPTIM2_ETR (AF3), OPAMP1_VINP, PWR_WKUP1, RTC_OUT2 (AF0), SPI1_MISO (AF12), SPI3_NSS (AF10), SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM3_CH1 (AF2), USART1_CTS (AF8), USART1_NSS (AF8), USART2_CTS (AF7), USART2_NSS (AF7), USART3_CK (AF13), USART3_CTS (AF9), USART3_NSS (AF9)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VCAPE2вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDAD4питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2B2питание отдельной группы линий ввода-вывода
VSSAC3общий провод аналоговой части
NRSTD5сброс, активный уровень — низкий
BOOT0A3выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H503EBYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H503EBSTM32H503EBYx128 КБ32 КБ

Линейка STM32H503, семейство STM32H5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе WLCSP25, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32H503EB?

В корпусе WLCSP25 сигнал USART1_TX выведен на PA12 (шарик A1, AF8) или PB6 (шарик B4, AF7) или PA14(JTCK/SWCLK) (шарик C2, AF7) или PA9 (шарик D1, AF7), USART1_RX — на PB7 (шарик A4, AF7) или PA11 (шарик B1, AF8) или PA13(JTMS/SWDIO) (шарик D2, AF7) или PB15 (шарик E1, AF4).

Где у STM32H503EB выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик D2, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик C2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H503EB?

I2C1_SCL — PB8 (шарик A5, AF4) или PB6 (шарик B4, AF4), I2C1_SDA — PB7 (шарик A4, AF4) или PB5 (шарик B3, AF11).

Сколько выводов ввода-вывода у STM32H503EB в корпусе WLCSP25?

19 из 25. Ещё 4 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
