STM32H533HE в корпусе WLCSP39: распиновка

STM32H533HE — микроконтроллер STM32H5 на ядре Cortex-M33: 512 КБ флеш-памяти и 272 КБ ОЗУ. Корпус WLCSP39 — 39 шариков, из них 26 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
512 КБ
ОЗУ
272 КБ
Корпус
WLCSP39, 39 шариков
Линий ввода-вывода
26

Схема корпуса WLCSP39

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

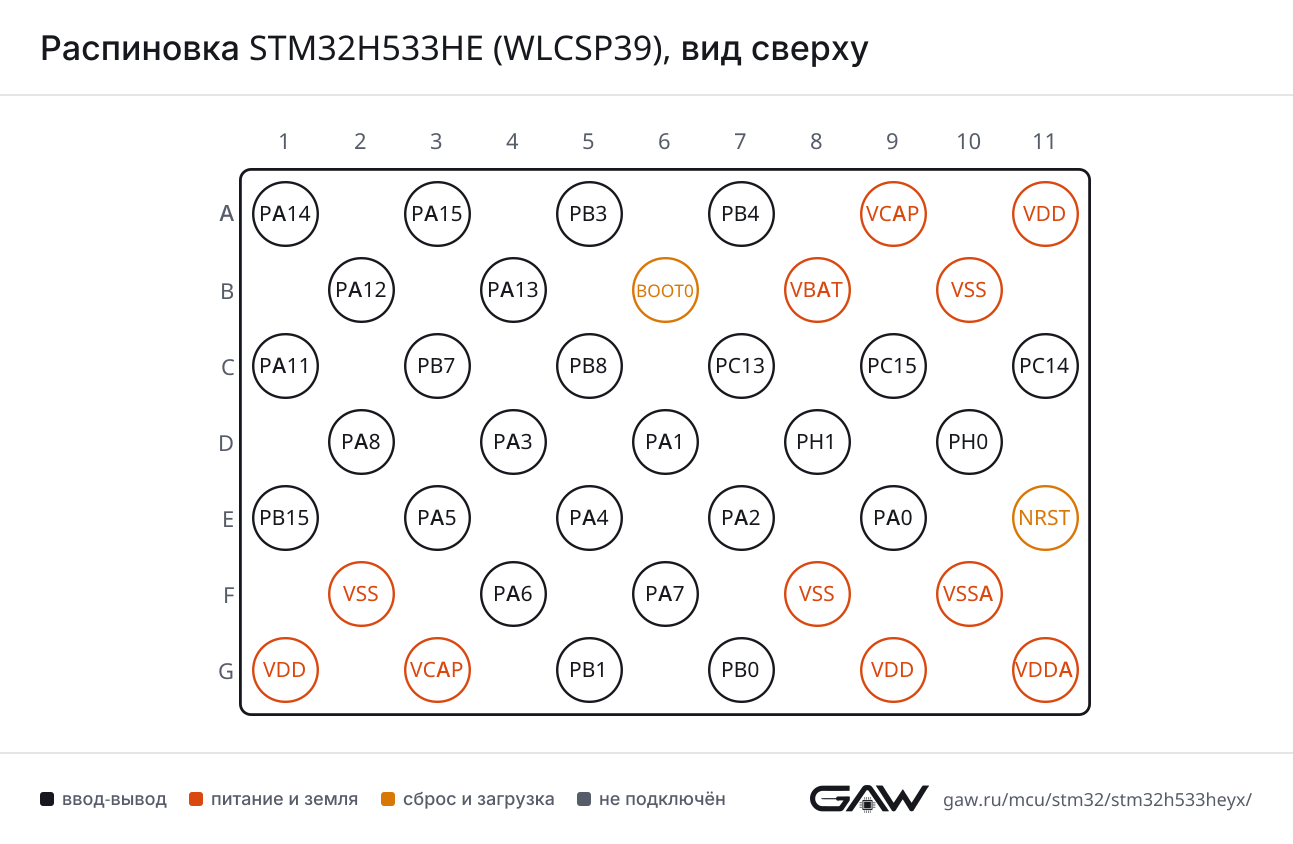

Расположение шариков STM32H533HE в корпусе WLCSP39, вид сверхуABCDEFG1234567891011PA14(JTCK/SWCLK) — шарик A1: DEBUG_JTCK-SWCLKPA14PA15(JTDI) — шарик A3: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, OCTOSPI1_NCS, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, USART1_TXPA15PB3(JTDO/TRACESWO) — шарик A5: CRS_SYNC, DEBUG_JTDO-SWO, FDCAN2_TX, I2C2_SDA, I2S1_CK, I3C2_SCL, LPUART1_TX, SPI1_SCK, SPI3_SCK, TIM2_CH2, UART5_TXPB3PB4(NJTRST) — шарик A7: DEBUG_NJTRST, I2S1_SDI, I2S2_WS, I3C2_SDA, LPTIM1_CH2, OCTOSPI1_CLK, SPI1_MISO, SPI2_NSS, SPI3_MISO, TIM3_CH1PB4VCAP — шарик A9VCAPVDD — шарик A11VDDPA12 — шарик B2: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_DPPA12PA13(JTMS/SWDIO) — шарик B4: DEBUG_JTMS-SWDIOPA13BOOT0 — шарик B6BOOT0VBAT — шарик B8VBATVSS — шарик B10VSSPA11 — шарик C1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_DMPA11PB7 — шарик C3: FDCAN1_TX, I2C1_SDA, I3C1_SDA, LPUART1_RX, PWR_WKUP5, TIM4_CH2, USART1_RXPB7PB8 — шарик C5: FDCAN1_RX, I2C1_SCL, I3C1_SCL, SPI3_NSS, TIM4_CH3, UART4_RXPB8PC13 — шарик C7: PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3PC13PC15-OSC32_OUT(OSC32_OUT) — шарик C9: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15PC14-OSC32_IN(OSC32_IN) — шарик C11: RCC_OSC32_INPC14PA8 — шарик D2: I3C2_SCL, RCC_MCO_1, SPI1_RDY, TIM1_CH1, TIM8_BKIN2, USART1_CK, USB_SOFPA8PA3 — шарик D4: ADC1_INP15, ADC2_INP15, I2S2_WS, OCTOSPI1_CLK, SPI2_NSS, SPI3_MOSI, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PA1 — шарик D6: ADC1_INP1, ADC2_INP1, LPTIM1_IN1, OCTOSPI1_DQS, OCTOSPI1_IO3, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PH1-OSC_OUT — шарик D8: RCC_OSC_OUTPH1PH0-OSC_IN — шарик D10: RCC_OSC_INPH0PB15 — шарик E1: ADC1_EXTI15, ADC2_EXTI15, I2S1_SDO, I2S2_SDO, OCTOSPI1_CLK, PWR_PVD_IN, RTC_REFIN, SPI1_MOSI, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, UART5_RX, USART1_RXPB15PA5 — шарик E3: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PA4 — шарик E5: ADC1_INP18, ADC2_INP18, DAC1_OUT1, I2S1_WS, LPTIM2_CH1, SPI1_NSS, SPI3_MOSI, SPI3_NSS, TIM5_ETR, USART2_CKPA4PA2 — шарик E7: ADC1_INP14, ADC2_INP14, LPTIM1_IN2, LPUART1_TX, PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PA0 — шарик E9: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FDCAN2_RX, PWR_WKUP1, SPI3_RDY, TAMP_IN2, TAMP_OUT1, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0NRST — шарик E11NRSTVSS — шарик F2VSSPA6 — шарик F4: ADC1_INP3, ADC2_INP3, I2S1_SDI, OCTOSPI1_IO3, SPI1_MISO, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA7 — шарик F6: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, I2S1_SDO, OCTOSPI1_IO2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7VSS — шарик F8VSSVSSA — шарик F10VSSAVDD — шарик G1VDDVCAP — шарик G3VCAPPB1 — шарик G5: ADC1_INP5, ADC2_INP5, I2S2_WS, OCTOSPI1_IO0, SPI2_NSS, SPI3_SCK, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1PB0 — шарик G7: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, OCTOSPI1_IO1, SPI3_MISO, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USART2_TXPB0VDD — шарик G9VDDVDDA — шарик G11VDDAWLCSP39, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32H533HE (WLCSP39), вид сверхуРаспиновка WLCSP39 картинкой
PNG, 1293 × 844 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D2, AF7)
CTSPA11 (C1, AF7)
DEPA12 (B2, AF7)
NSSPA11 (C1, AF7)
RTSPA12 (B2, AF7)
RXPB7 (C3, AF7), PB15 (E1, AF4)
TXPA15(JTDI) (A3, AF7)
USART2CKPA4 (E5, AF7)
CTSPA0 (E9, AF7)
DEPA1 (D6, AF7)
NSSPA0 (E9, AF7)
RTSPA1 (D6, AF7)
RXPA3 (D4, AF7)
TXPA2 (E7, AF7), PB0 (G7, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (E1, AF8), PB0 (G7, AF8)
DEPA15(JTDI) (A3, AF8)
RTSPA15(JTDI) (A3, AF8)
RXPA11 (C1, AF6), PB8 (C5, AF8), PA1 (D6, AF8)
TXPA12 (B2, AF6), PA0 (E9, AF8)
UART5RXPB15 (E1, AF14)
TXPB3(JTDO/TRACESWO) (A5, AF14)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (C1, AF3)
DEPA12 (B2, AF3)
RTSPA12 (B2, AF3)
RXPB7 (C3, AF8)
TXPB3(JTDO/TRACESWO) (A5, AF8), PA2 (E7, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (A7, AF5), PA6 (F4, AF5)
MOSIPB15 (E1, AF6), PA7 (F6, AF5)
NSSPA15(JTDI) (A3, AF5), PA4 (E5, AF5)
RDYPA8 (D2, AF5)
SCKPB3(JTDO/TRACESWO) (A5, AF5), PA5 (E3, AF5)
SPI2MOSIPB15 (E1, AF5)
NSSPB4(NJTRST) (A7, AF7), PA11 (C1, AF5), PA3 (D4, AF5), PB1 (G5, AF5)
SCKPA12 (B2, AF5)
SPI3MISOPB4(NJTRST) (A7, AF6), PB0 (G7, AF5)
MOSIPA3 (D4, AF6), PA4 (E5, AF4)
NSSPA15(JTDI) (A3, AF6), PB8 (C5, AF6), PA4 (E5, AF6)
RDYPA0 (E9, AF6)
SCKPB3(JTDO/TRACESWO) (A5, AF6), PB1 (G5, AF4)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3(JTDO/TRACESWO) (A5, AF5), PA5 (E3, AF5)
SDIPB4(NJTRST) (A7, AF5), PA6 (F4, AF5)
SDOPB15 (E1, AF6), PA7 (F6, AF5)
WSPA15(JTDI) (A3, AF5), PA4 (E5, AF5)
I2S2CKPA12 (B2, AF5)
SDOPB15 (E1, AF5)
WSPB4(NJTRST) (A7, AF7), PA11 (C1, AF5), PA3 (D4, AF5), PB1 (G5, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (C5, AF4)
SDAPB7 (C3, AF4)
I2C2SDAPB3(JTDO/TRACESWO) (A5, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB8 (C5, AF3)
SDAPB7 (C3, AF3)
I3C2SCLPB3(JTDO/TRACESWO) (A5, AF3), PA8 (D2, AF9)
SDAPB4(NJTRST) (A7, AF10)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (C1, AF9), PB8 (C5, AF9)
TXPA12 (B2, AF9), PB7 (C3, AF9)
FDCAN2RXPA0 (E9, AF9)
TXPB3(JTDO/TRACESWO) (A5, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1, AF10)
DPPA12 (B2, AF10)
SOFPA8 (D2, AF10)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPB4(NJTRST) (A7, AF3), PA3 (D4, AF3), PB15 (E1, AF10)
DQSPA1 (D6, AF6)
IO0PB1 (G5, AF6)
IO1PB0 (G7, AF6)
IO2PA7 (F6, AF10)
IO3PA1 (D6, AF9), PA6 (F4, AF6)
NCSPA15(JTDI) (A3, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (A3, AF4)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (C1)
EXTI15PA15(JTDI) (A3), PC15-OSC32_OUT(OSC32_OUT) (C9), PB15 (E1)
INN1PA0 (E9)
INN3PA7 (F6)
INN5PB0 (G7)
INN18PA5 (E3)
INP0PA0 (E9)
INP1PA1 (D6)
INP3PA6 (F4)
INP5PB1 (G5)
INP7PA7 (F6)
INP9PB0 (G7)
INP14PA2 (E7)
INP15PA3 (D4)
INP18PA4 (E5)
INP19PA5 (E3)
ADC2EXTI11PA11 (C1)
EXTI15PA15(JTDI) (A3), PC15-OSC32_OUT(OSC32_OUT) (C9), PB15 (E1)
INN1PA0 (E9)
INN3PA7 (F6)
INN5PB0 (G7)
INN18PA5 (E3)
INP0PA0 (E9)
INP1PA1 (D6)
INP3PA6 (F4)
INP5PB1 (G5)
INP7PA7 (F6)
INP9PB0 (G7)
INP14PA2 (E7)
INP15PA3 (D4)
INP18PA4 (E5)
INP19PA5 (E3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1OUT1PA4 (E5)
OUT2PA5 (E3)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (F4, AF1)
CH1PA8 (D2, AF1)
CH1NPA7 (F6, AF1)
CH2NPB0 (G7, AF1)
CH3NPB15 (E1, AF1), PB1 (G5, AF1)
CH4PA11 (C1, AF1)
ETRPA12 (B2, AF1)
TIM2CH1PA15(JTDI) (A3, AF1), PA5 (E3, AF1), PA0 (E9, AF1)
CH2PB3(JTDO/TRACESWO) (A5, AF1), PA1 (D6, AF1)
CH3PA2 (E7, AF1)
CH4PA3 (D4, AF1)
ETRPA15(JTDI) (A3, AF14), PA5 (E3, AF14), PA0 (E9, AF14)
TIM3CH1PB4(NJTRST) (A7, AF2), PA6 (F4, AF2)
CH2PA7 (F6, AF2)
CH3PB0 (G7, AF2)
CH4PB1 (G5, AF2)
TIM4CH2PB7 (C3, AF2)
CH3PB8 (C5, AF2)
TIM5CH1PA0 (E9, AF2)
CH2PA1 (D6, AF2)
CH3PA2 (E7, AF2)
CH4PA3 (D4, AF2)
ETRPA4 (E5, AF2)
TIM8BKINPA6 (F4, AF3)
BKIN2PA8 (D2, AF3)
CH1NPA5 (E3, AF3), PA7 (F6, AF3)
CH2NPB0 (G7, AF3)
CH3NPB15 (E1, AF3), PB1 (G5, AF3)
ETRPA0 (E9, AF3)
TIM12CH2PB15 (E1, AF2)
TIM15BKINPA0 (E9, AF4)
CH1PA2 (E7, AF4)
CH1NPA1 (D6, AF4)
CH2PA3 (D4, AF4)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH2PB4(NJTRST) (A7, AF4)
IN1PA1 (D6, AF5)
IN2PA2 (E7, AF5)
LPTIM2CH1PA4 (E5, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C7)
REFINPB15 (E1, AF0)
TSPC13 (C7)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (A1, AF0)
JTDIPA15(JTDI) (A3, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (A5, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (B4, AF0)
NJTRSTPB4(NJTRST) (A7, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (D2, AF0)
OSC_INPH0-OSC_IN (D10)
OSC_OUTPH1-OSC_OUT (D8)
OSC32_INPC14-OSC32_IN(OSC32_IN) (C11)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (C9)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (E9)
PWR_WKUP2PA2 (E7)
PWR_WKUP4PC13 (C7)
PWR_WKUP5PB7 (C3)
TAMP_IN1PC13 (C7)
TAMP_IN2PA0 (E9)
TAMP_IN4PA2 (E7)
TAMP_IN5PA1 (D6)
TAMP_OUT1PA0 (E9)
TAMP_OUT2PC13 (C7)
TAMP_OUT3PC13 (C7), PA2 (E7)
TAMP_OUT4PA1 (D6)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом).

Таблица выводов

Все 39 шариков корпуса WLCSP39 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
A3PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), OCTOSPI1_NCS (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF7)
A5PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FDCAN2_TX (AF9), I2C2_SDA (AF4), I2S1_CK (AF5), I3C2_SCL (AF3), LPUART1_TX (AF8), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), UART5_TX (AF14)
A7PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I3C2_SDA (AF10), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), TIM3_CH1 (AF2)
A9VCAPпитание—
A11VDDпитание—
B2PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
B4PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
B6BOOT0загрузка—
B8VBATпитание—
B10VSSпитание—
C1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
C3PB7ввод-выводFDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF3), LPUART1_RX (AF8), PWR_WKUP5, TIM4_CH2 (AF2), USART1_RX (AF7)
C5PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF3), SPI3_NSS (AF6), TIM4_CH3 (AF2), UART4_RX (AF8)
C7PC13ввод-выводPWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3
C9PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
C11PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
D2PA8ввод-выводI3C2_SCL (AF9), RCC_MCO_1 (AF0), SPI1_RDY (AF5), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), USART1_CK (AF7), USB_SOF (AF10)
D4PA3ввод-выводADC1_INP15, ADC2_INP15, I2S2_WS (AF5), OCTOSPI1_CLK (AF3), SPI2_NSS (AF5), SPI3_MOSI (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
D6PA1ввод-выводADC1_INP1, ADC2_INP1, LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
D8PH1-OSC_OUTввод-выводRCC_OSC_OUT
D10PH0-OSC_INввод-выводRCC_OSC_IN
E1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, I2S1_SDO (AF6), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SPI1_MOSI (AF6), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART1_RX (AF4)
E3PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3)
E5PA4ввод-выводADC1_INP18, ADC2_INP18, DAC1_OUT1, I2S1_WS (AF5), LPTIM2_CH1 (AF3), SPI1_NSS (AF5), SPI3_MOSI (AF4), SPI3_NSS (AF6), TIM5_ETR (AF2), USART2_CK (AF7)
E7PA2ввод-выводADC1_INP14, ADC2_INP14, LPTIM1_IN2 (AF5), LPUART1_TX (AF3), PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
E9PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, FDCAN2_RX (AF9), PWR_WKUP1, SPI3_RDY (AF6), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
E11NRSTсброс—
F2VSSпитание—
F4PA6ввод-выводADC1_INP3, ADC2_INP3, I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
F6PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
F8VSSпитание—
F10VSSAпитание—
G1VDDпитание—
G3VCAPпитание—
G5PB1ввод-выводADC1_INP5, ADC2_INP5, I2S2_WS (AF5), OCTOSPI1_IO0 (AF6), SPI2_NSS (AF5), SPI3_SCK (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
G7PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, OCTOSPI1_IO1 (AF6), SPI3_MISO (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART2_TX (AF7)
G9VDDпитание—
G11VDDAпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB8резервное питание: часы реального времени и резервные регистры
VCAPA9, G3вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA11, G1, G9питание цифровой части и линий ввода-вывода
VDDAG11питание аналоговой части: АЦП, ЦАП, генераторы
VSSB10, F2, F8общий провод (земля)
VSSAF10общий провод аналоговой части
NRSTE11сброс, активный уровень — низкий
BOOT0B6выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H533HEYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H533HESTM32H533HEYx512 КБ272 КБ

Линейка STM32H5x3, семейство STM32H5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP39, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H523HESTM32H5x339 из 39выводы совпадают полностьютолько у этого: AES

Частые вопросы

На каких выводах USART1 у STM32H533HE?

В корпусе WLCSP39 сигнал USART1_TX выведен на PA15(JTDI) (шарик A3, AF7), USART1_RX — на PB7 (шарик C3, AF7) или PB15 (шарик E1, AF4).

Где у STM32H533HE выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик B4, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H533HE?

I2C1_SCL — PB8 (шарик C5, AF4), I2C1_SDA — PB7 (шарик C3, AF4).

Сколько выводов ввода-вывода у STM32H533HE в корпусе WLCSP39?

26 из 39. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
