STM32H543UG в корпусе WLCSP63: распиновка

STM32H543UG — микроконтроллер STM32H5 на ядре Cortex-M33: 1 МБ флеш-памяти и 304 КБ ОЗУ. Корпус WLCSP63 — 63 шарика, из них 47 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
304 КБ
Корпус
WLCSP63, 63 шарика
Линий ввода-вывода
47

Схема корпуса WLCSP63

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H543UG в корпусе WLCSP63, вид сверхуABCDEFGHJ1234567891011121314VSS — шарик A2VSSVDD — шарик A4VDDPC12 — шарик A6: DEBUG_TRACED3, ETH_PPS_OUT, I2S3_SDO, LPTIM2_CH2, SDMMC1_CK, SPI3_MOSI, TIM15_CH1, UART5_TX, USART3_CKPC12PB3(JTDO/TRACESWO) — шарик A8: CRS_SYNC, DEBUG_JTDO-SWO, ETH_MDC, FDCAN2_TX, I2S1_CK, I2S3_CK, I3C2_SDA, LPUART1_TX, SPI1_SCK, SPI3_SCK, TIM2_CH2, UART5_TX, UART7_RXPB3PB5 — шарик A10: ETH_PPS_OUT, FDCAN2_RX, I2C1_SMBA, I2S1_SDO, I2S3_SDO, OCTOSPI1_NCLK, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, UART5_RX, USART6_TXPB5VCAP — шарик A12VCAPVDD — шарик A14VDDPA12 — шарик B1: COMP2_OUT, FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_DPPA12PA14(JTCK/SWCLK) — шарик B3: DEBUG_JTCK-SWCLKPA14PA15(JTDI) — шарик B5: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, DEBUG_JTDI, ETH_PHY_INTN, I2S1_WS, I2S3_WS, OCTOSPI1_NCS2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX, USART1_TXPA15PC11 — шарик B7: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2S3_SDI, OCTOSPI1_NCS2, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PB4(NJTRST) — шарик B9: DEBUG_NJTRST, ETH_MDIO, I2C3_SDA, I2S1_SDI, I2S2_WS, I2S3_SDI, I3C2_SDA, LPTIM1_CH2, OCTOSPI1_CLK, SPI1_MISO, SPI2_NSS, SPI3_MISO, TIM3_CH1, UART7_TXPB4PC13 — шарик B11: PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3PC13VSS — шарик B13VSSPA11 — шарик C2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_DMPA11PA10 — шарик C4: ETH_CLK, FDCAN2_TX, LPTIM2_IN2, LPUART1_RX, SDMMC1_D0, TIM1_CH3, UCPD1_FRSTX, USART1_RXPA10PA13(JTMS/SWDIO) — шарик C6: DEBUG_JTMS-SWDIOPA13PC10 — шарик C8: ETH_MII_TXD0, ETH_RMII_TXD0, I2S3_CK, I3C2_SCL, OCTOSPI1_IO1, PLAY1_IN0, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10BOOT0 — шарик C10BOOT0VBAT — шарик C12VBATPC14-OSC32_IN(OSC32_IN) — шарик C14: RCC_OSC32_INPC14PC8 — шарик D1: DEBUG_TRACED1, PLAY1_OUT5, SDMMC1_D0, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PC9 — шарик D3: AUDIOCLK, DAC1_EXTI9, I2C3_SDA, I3C2_SDA, OCTOSPI1_IO0, PLAY1_IN3, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS, UCPD1_DB2PC9PA8 — шарик D5: I2C3_SCL, I3C2_SCL, RCC_MCO_1, SPI1_RDY, SPI4_MOSI, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_SOFPA8PA9 — шарик D7: DAC1_EXTI9, ETH_MII_TX_ER, I2C3_SMBA, I2S2_CK, LPUART1_TX, OCTOSPI1_NCS1, PLAY1_IN4, SPI2_SCK, TIM1_CH2, UCPD1_DB1, USART1_TXPA9PB6 — шарик D9: CEC, ETH_MII_TX_ER, FDCAN2_TX, I2C1_SCL, I3C1_SCL, LPUART1_TX, OCTOSPI1_NCS2, TIM4_CH1, UART5_TX, USART1_TX, USART6_RXPB6PB7 — шарик D11: FDCAN1_TX, I2C1_SDA, I3C1_SDA, LPUART1_RX, PWR_WKUP5, SPI4_MISO, TIM4_CH2, USART1_RX, USART6_CTS, USART6_NSSPB7PC15-OSC32_OUT(OSC32_OUT) — шарик D13: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PB8 — шарик E2: ETH_MII_TXD3, FDCAN1_RX, I2C1_SCL, I2S3_WS, I3C1_SCL, PLAY1_IN1, SDMMC1_CKIN, SDMMC1_D4, SPI3_NSS, SPI4_RDY, TIM4_CH3, UART4_RXPB8PC7 — шарик E4: DEBUG_TRGIO, I2S3_MCK, I3C2_SDA, OCTOSPI1_IO6, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PA2 — шарик E6: ADC1_INP14, ADC2_INP14, COMP2_INM, ETH_MDIO, LPTIM1_IN2, LPUART1_TX, OCTOSPI1_NCS1, PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PC1 — шарик E8: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, COMP2_OUT, DEBUG_TRACED0, ETH_MDC, I2S2_SDO, OCTOSPI1_IO4, PWR_WKUP6, SPI2_MOSI, SPI4_MOSI, TAMP_IN3, TAMP_OUT5PC1PC0 — шарик E10: ADC1_INP10, ADC2_INP10, OCTOSPI1_IO7, PLAY1_IN0, SPI2_RDY, SPI4_MISOPC0NRST — шарик E12NRSTPH0-OSC_IN — шарик E14: RCC_OSC_INPH0PB15 — шарик F1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC3_INP2, ETH_MII_TXD1, ETH_RMII_TXD1, I2S1_SDO, I2S2_SDO, OCTOSPI1_CLK, PWR_PVD_IN, RTC_REFIN, SPI1_MOSI, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, UART5_RX, USART1_RXPB15PB14 — шарик F3: I2S2_SDI, PLAY1_OUT2, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, UCPD1_CC2, USART1_TX, USART3_DE, USART3_RTSPB14PA4 — шарик F5: ADC1_INP18, ADC2_INP18, COMP1_INP, DAC1_OUT1, I2S1_WS, I2S3_SDO, I2S3_WS, LPTIM2_CH1, PLAY1_OUT12, SPI1_NSS, SPI3_MOSI, SPI3_NSS, TIM5_ETR, USART2_CKPA4PA3 — шарик F7: ADC1_INP15, ADC2_INP15, COMP2_INM, ETH_MII_COL, I2S2_WS, I2S3_SDO, OCTOSPI1_CLK, PLAY1_IN6, SPI2_NSS, SPI3_MOSI, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3PC3 — шарик F9: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK, I2S2_SDO, LPUART1_TX, OCTOSPI1_IO0, OCTOSPI1_IO6, PLAY1_IN13, PWR_CSTOP, SPI2_MOSIPC3PC2 — шарик F11: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2, I2S2_SDI, OCTOSPI1_IO2, OCTOSPI1_IO5, PLAY1_OUT3, PWR_CSLEEP, SPI2_MISO, TIM4_CH4PC2PH1-OSC_OUT — шарик F13: RCC_OSC_OUTPH1PB13 — шарик G2: FDCAN2_TX, I2S2_CK, LPTIM2_CH1, LPUART1_RX, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, TIM8_CH2, UART5_TX, UCPD1_CC1, USART3_CTS, USART3_NSSPB13PB10 — шарик G4: ETH_MII_RX_ER, I2S2_CK, I3C2_SCL, LPTIM2_IN1, OCTOSPI1_NCS2, SPI2_SCK, TIM2_CH3, TIM8_CH1, USART3_TXPB10PA6 — шарик G6: ADC1_INP3, ADC2_INP3, COMP1_OUT, COMP2_INM, I2S1_SDI, OCTOSPI1_IO3, SPI1_MISO, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA5 — шарик G8: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN, ETH_RMII_TX_EN, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PA0 — шарик G10: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, COMP1_INM, ETH_MII_CRS, FDCAN2_RX, PWR_WKUP1, SPI3_RDY, SPI4_SCK, TAMP_IN2, TAMP_OUT1, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0VSSA — шарик G12VSSAVREF+ — шарик G14VREF+VDD — шарик H1VDDPB12 — шарик H3: ADC3_INP3, ETH_MII_TXD0, ETH_RMII_TXD0, FDCAN2_RX, I2S2_WS, OCTOSPI1_NCLK, SPI2_NSS, TIM1_BKIN, TIM8_CH3, UART5_RX, UCPD1_FRSTX, USART3_CKPB12PB0 — шарик H5: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_OUT, COMP2_INP, ETH_MII_RXD2, I2S3_SDI, OCTOSPI1_IO1, SPI3_MISO, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USART2_TXPB0PA7 — шарик H7: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, COMP1_INP, ETH_MII_RX_DV, ETH_RMII_CRS_DV, I2S1_SDO, OCTOSPI1_IO2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PC5 — шарик H9: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, ETH_MII_RXD1, ETH_RMII_RXD1, OCTOSPI1_DQS, SPI4_SCK, TIM1_CH4NPC5PA1 — шарик H11: ADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, LPTIM1_IN1, OCTOSPI1_DQS, OCTOSPI1_IO3, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS, USART6_CKPA1VDDA — шарик H13VDDAVSS — шарик J2VSSVCAP — шарик J4VCAPPB2 — шарик J6: ADC3_INP0, COMP2_INP, ETH_MII_RXD0, ETH_RMII_RXD0, I2S2_CK, I2S3_SDO, LPTIM1_CH1, OCTOSPI1_CLK, OCTOSPI1_DQS, PLAY1_IN8, RCC_LSCO, RTC_OUT2, SDMMC1_CMD, SPI1_RDY, SPI2_SCK, SPI3_MOSI, TIM8_CH4NPB2PB1 — шарик J8: ADC1_INP5, ADC2_INP5, COMP1_INM, ETH_MII_RXD3, I2S2_WS, OCTOSPI1_IO0, PLAY1_OUT5, SPI2_NSS, SPI3_SCK, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_RXPB1PC4 — шарик J10: ADC1_INP4, ADC2_INP4, ETH_MII_RXD0, ETH_RMII_RXD0, I2S1_MCK, LPTIM2_ETR, OCTOSPI1_NCS1, PLAY1_OUT4, TIM2_CH4, USART3_RXPC4VSS — шарик J12VSSVDD — шарик J14VDDWLCSP63, вид сверху: шарики видны сквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

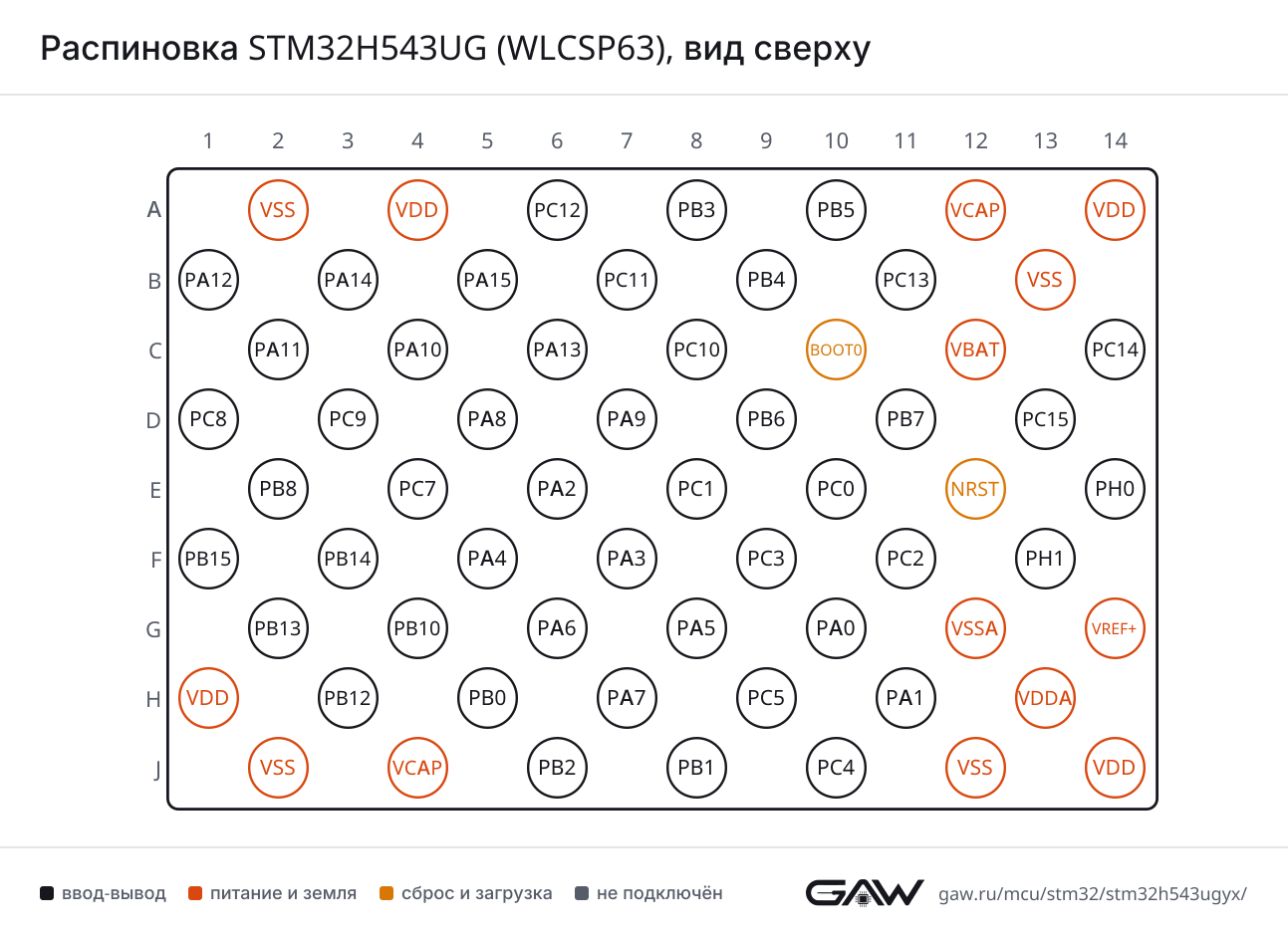

Распиновка STM32H543UG (WLCSP63), вид сверхуРаспиновка WLCSP63 картинкой
PNG, 1293 × 942 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D5, AF7)
CTSPA11 (C2, AF7)
DEPA12 (B1, AF7)
NSSPA11 (C2, AF7)
RTSPA12 (B1, AF7)
RXPA10 (C4, AF7), PB7 (D11, AF7), PB15 (F1, AF4)
TXPA15(JTDI) (B5, AF7), PA9 (D7, AF7), PB6 (D9, AF7), PB14 (F3, AF4)
USART2CKPA4 (F5, AF7)
CTSPA0 (G10, AF7)
DEPA1 (H11, AF7)
NSSPA0 (G10, AF7)
RTSPA1 (H11, AF7)
RXPA3 (F7, AF7)
TXPA2 (E6, AF7), PB0 (H5, AF7)
USART3CKPC12 (A6, AF7), PB12 (H3, AF7)
CTSPB13 (G2, AF7)
DEPB14 (F3, AF7)
NSSPB13 (G2, AF7)
RTSPB14 (F3, AF7)
RXPC11 (B7, AF7), PB1 (J8, AF7), PC4 (J10, AF7)
TXPC10 (C8, AF7), PB10 (G4, AF7)
USART6CKPC8 (D1, AF7), PA1 (H11, AF14)
CTSPB7 (D11, AF6)
NSSPB7 (D11, AF6)
RXPB6 (D9, AF6), PC7 (E4, AF7)
TXPB5 (A10, AF6)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (F1, AF8), PB0 (H5, AF8)
DEPA15(JTDI) (B5, AF8), PB14 (F3, AF8)
RTSPA15(JTDI) (B5, AF8), PB14 (F3, AF8)
RXPC11 (B7, AF8), PA11 (C2, AF6), PB8 (E2, AF8), PA1 (H11, AF8)
TXPA12 (B1, AF6), PC10 (C8, AF8), PA0 (G10, AF8)
UART5CTSPC9 (D3, AF8)
DEPC8 (D1, AF8)
RTSPC8 (D1, AF8)
RXPB5 (A10, AF14), PB15 (F1, AF14), PB12 (H3, AF14)
TXPC12 (A6, AF8), PB3(JTDO/TRACESWO) (A8, AF14), PB6 (D9, AF14), PB13 (G2, AF14)
UART7RXPB3(JTDO/TRACESWO) (A8, AF11), PA8 (D5, AF11)
TXPA15(JTDI) (B5, AF11), PB4(NJTRST) (B9, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (C2, AF3)
DEPA12 (B1, AF3)
RTSPA12 (B1, AF3)
RXPA10 (C4, AF3), PB7 (D11, AF8), PB13 (G2, AF8)
TXPB3(JTDO/TRACESWO) (A8, AF8), PA9 (D7, AF3), PB6 (D9, AF8), PA2 (E6, AF3), PC3 (F9, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (B9, AF5), PA6 (G6, AF5)
MOSIPB5 (A10, AF5), PB15 (F1, AF6), PA7 (H7, AF5)
NSSPA15(JTDI) (B5, AF5), PA4 (F5, AF5)
RDYPA8 (D5, AF5), PB2 (J6, AF4)
SCKPB3(JTDO/TRACESWO) (A8, AF5), PA5 (G8, AF5)
SPI2MISOPB14 (F3, AF5), PC2 (F11, AF5)
MOSIPC1 (E8, AF5), PB15 (F1, AF5), PC3 (F9, AF5)
NSSPB4(NJTRST) (B9, AF7), PA11 (C2, AF5), PA3 (F7, AF5), PB12 (H3, AF5), PB1 (J8, AF5)
RDYPC0 (E10, AF7)
SCKPA12 (B1, AF5), PA9 (D7, AF5), PB13 (G2, AF5), PB10 (G4, AF5), PB2 (J6, AF6)
SPI3MISOPC11 (B7, AF6), PB4(NJTRST) (B9, AF6), PB0 (H5, AF5)
MOSIPC12 (A6, AF6), PB5 (A10, AF7), PA4 (F5, AF4), PA3 (F7, AF6), PB2 (J6, AF7)
NSSPA15(JTDI) (B5, AF6), PB8 (E2, AF6), PA4 (F5, AF6)
RDYPA0 (G10, AF6)
SCKPB3(JTDO/TRACESWO) (A8, AF6), PC10 (C8, AF6), PB1 (J8, AF4)
SPI4MISOPB7 (D11, AF5), PC0 (E10, AF6)
MOSIPA8 (D5, AF6), PC1 (E8, AF6)
RDYPB8 (E2, AF5)
SCKPA0 (G10, AF5), PC5 (H9, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3(JTDO/TRACESWO) (A8, AF5), PA5 (G8, AF5)
MCKPC4 (J10, AF5)
SDIPB4(NJTRST) (B9, AF5), PA6 (G6, AF5)
SDOPB5 (A10, AF5), PB15 (F1, AF6), PA7 (H7, AF5)
WSPA15(JTDI) (B5, AF5), PA4 (F5, AF5)
I2S2CKPA12 (B1, AF5), PA9 (D7, AF5), PB13 (G2, AF5), PB10 (G4, AF5), PB2 (J6, AF6)
SDIPB14 (F3, AF5), PC2 (F11, AF5)
SDOPC1 (E8, AF5), PB15 (F1, AF5), PC3 (F9, AF5)
WSPB4(NJTRST) (B9, AF7), PA11 (C2, AF5), PA3 (F7, AF5), PB12 (H3, AF5), PB1 (J8, AF5)
I2S3CKPB3(JTDO/TRACESWO) (A8, AF6), PC10 (C8, AF6)
MCKPC7 (E4, AF6)
SDIPC11 (B7, AF6), PB4(NJTRST) (B9, AF6), PB0 (H5, AF5)
SDOPC12 (A6, AF6), PB5 (A10, AF7), PA4 (F5, AF4), PA3 (F7, AF6), PB2 (J6, AF7)
WSPA15(JTDI) (B5, AF6), PB8 (E2, AF6), PA4 (F5, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (D9, AF4), PB8 (E2, AF4)
SDAPB7 (D11, AF4)
SMBAPB5 (A10, AF4)
I2C3SCLPA8 (D5, AF4)
SDAPB4(NJTRST) (B9, AF9), PC9 (D3, AF4)
SMBAPA9 (D7, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (D9, AF3), PB8 (E2, AF3)
SDAPB7 (D11, AF3)
I3C2SCLPC10 (C8, AF3), PA8 (D5, AF9), PB10 (G4, AF8)
SDAPB3(JTDO/TRACESWO) (A8, AF3), PB4(NJTRST) (B9, AF8), PC9 (D3, AF10), PC7 (E4, AF10)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (C2, AF9), PB8 (E2, AF9)
TXPA12 (B1, AF9), PB7 (D11, AF9)
FDCAN2RXPB5 (A10, AF9), PA0 (G10, AF9), PB12 (H3, AF9)
TXPB3(JTDO/TRACESWO) (A8, AF9), PA10 (C4, AF9), PB6 (D9, AF9), PB13 (G2, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C2)
DPPA12 (B1)
SOFPA8 (D5, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB13 (G2)
CC2PB14 (F3)
DB1PA9 (D7)
DB2PC9 (D3)
FRSTXPA10 (C4, AF6), PB12 (H3, AF6)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHCLKPA10 (C4, AF11)
MDCPB3(JTDO/TRACESWO) (A8, AF12), PC1 (E8, AF11)
MDIOPB4(NJTRST) (B9, AF10), PA2 (E6, AF11)
MII_COLPA3 (F7, AF11)
MII_CRSPA0 (G10, AF11)
MII_RX_CLKPA1 (H11, AF11)
MII_RX_DVPA7 (H7, AF11)
MII_RX_ERPB10 (G4, AF11)
MII_RXD0PB2 (J6, AF11), PC4 (J10, AF11)
MII_RXD1PC5 (H9, AF11)
MII_RXD2PB0 (H5, AF11)
MII_RXD3PB1 (J8, AF11)
MII_TX_CLKPC3 (F9, AF11)
MII_TX_ENPA5 (G8, AF11)
MII_TX_ERPA9 (D7, AF11), PB6 (D9, AF11)
MII_TXD0PC10 (C8, AF11), PB12 (H3, AF11)
MII_TXD1PB15 (F1, AF11)
MII_TXD2PC2 (F11, AF11)
MII_TXD3PB8 (E2, AF11)
PHY_INTNPA15(JTDI) (B5, AF10)
PPS_OUTPC12 (A6, AF10), PB5 (A10, AF11)
RMII_CRS_DVPA7 (H7, AF11)
RMII_REF_CLKPA1 (H11, AF11)
RMII_RXD0PB2 (J6, AF11), PC4 (J10, AF11)
RMII_RXD1PC5 (H9, AF11)
RMII_TX_ENPA5 (G8, AF11)
RMII_TXD0PC10 (C8, AF11), PB12 (H3, AF11)
RMII_TXD1PB15 (F1, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (A6, AF12)
CKINPB8 (E2, AF7)
CMDPB2 (J6, AF12)
D0PA10 (C4, AF12), PC8 (D1, AF12), PB13 (G2, AF12)
D1PC9 (D3, AF12)
D2PC10 (C8, AF12)
D3PC11 (B7, AF12)
D4PB8 (E2, AF12)
D7PC7 (E4, AF12)
D123DIRPC7 (E4, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPB4(NJTRST) (B9, AF3), PB15 (F1, AF10), PA3 (F7, AF3), PB2 (J6, AF9)
DQSPC5 (H9, AF10), PA1 (H11, AF6), PB2 (J6, AF10)
IO0PC9 (D3, AF9), PC3 (F9, AF9), PB1 (J8, AF6)
IO1PC10 (C8, AF9), PB0 (H5, AF6)
IO2PC2 (F11, AF9), PA7 (H7, AF10)
IO3PA6 (G6, AF6), PA1 (H11, AF9)
IO4PC1 (E8, AF10)
IO5PC2 (F11, AF6)
IO6PC7 (E4, AF11), PC3 (F9, AF6)
IO7PC0 (E10, AF10)
NCLKPB5 (A10, AF3), PB12 (H3, AF3)
NCS1PA9 (D7, AF10), PA2 (E6, AF10), PC4 (J10, AF9)
NCS2PA15(JTDI) (B5, AF9), PC11 (B7, AF9), PB6 (D9, AF10), PB10 (G4, AF9)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (B5, AF4), PB6 (D9, AF5)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (B7), PA11 (C2)
EXTI15PA15(JTDI) (B5), PC15-OSC32_OUT(OSC32_OUT) (D13), PB15 (F1)
INN1PA0 (G10)
INN3PA7 (H7)
INN4PC5 (H9)
INN5PB0 (H5)
INN10PC1 (E8)
INN11PC2 (F11)
INN12PC3 (F9)
INN18PA5 (G8)
INP0PA0 (G10)
INP1PA1 (H11)
INP3PA6 (G6)
INP4PC4 (J10)
INP5PB1 (J8)
INP7PA7 (H7)
INP8PC5 (H9)
INP9PB0 (H5)
INP10PC0 (E10)
INP11PC1 (E8)
INP12PC2 (F11)
INP13PC3 (F9)
INP14PA2 (E6)
INP15PA3 (F7)
INP18PA4 (F5)
INP19PA5 (G8)
ADC2EXTI11PC11 (B7), PA11 (C2)
EXTI15PA15(JTDI) (B5), PC15-OSC32_OUT(OSC32_OUT) (D13), PB15 (F1)
INN1PA0 (G10)
INN3PA7 (H7)
INN4PC5 (H9)
INN5PB0 (H5)
INN10PC1 (E8)
INN11PC2 (F11)
INN12PC3 (F9)
INN18PA5 (G8)
INP0PA0 (G10)
INP1PA1 (H11)
INP3PA6 (G6)
INP4PC4 (J10)
INP5PB1 (J8)
INP7PA7 (H7)
INP8PC5 (H9)
INP9PB0 (H5)
INP10PC0 (E10)
INP11PC1 (E8)
INP12PC2 (F11)
INP13PC3 (F9)
INP14PA2 (E6)
INP15PA3 (F7)
INP18PA4 (F5)
INP19PA5 (G8)
ADC3EXTI11PC11 (B7), PA11 (C2)
EXTI15PA15(JTDI) (B5), PC15-OSC32_OUT(OSC32_OUT) (D13), PB15 (F1)
INP0PB2 (J6)
INP2PB15 (F1)
INP3PB12 (H3)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (D3), PA9 (D7)
OUT1PA4 (F5)
OUT2PA5 (G8)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (G10), PB1 (J8)
INPPA4 (F5), PA7 (H7)
OUTPA6 (G6, AF13), PB0 (H5, AF13), PC5 (H9, AF13)
COMP2INMPA2 (E6), PA3 (F7), PA6 (G6)
INPPB0 (H5), PB2 (J6)
OUTPA12 (B1, AF14), PC1 (E8, AF14)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (G6, AF1), PB12 (H3, AF1)
CH1PA8 (D5, AF1)
CH1NPB13 (G2, AF1), PA7 (H7, AF1)
CH2PA9 (D7, AF1)
CH2NPB14 (F3, AF1), PB0 (H5, AF1)
CH3PA10 (C4, AF1)
CH3NPB15 (F1, AF1), PB1 (J8, AF1)
CH4PA11 (C2, AF1)
CH4NPC5 (H9, AF1)
ETRPA12 (B1, AF1)
TIM2CH1PA15(JTDI) (B5, AF1), PA5 (G8, AF1), PA0 (G10, AF1)
CH2PB3(JTDO/TRACESWO) (A8, AF1), PA1 (H11, AF1)
CH3PA2 (E6, AF1), PB10 (G4, AF1)
CH4PA3 (F7, AF1), PC4 (J10, AF1)
ETRPA15(JTDI) (B5, AF14), PA5 (G8, AF14), PA0 (G10, AF14)
TIM3CH1PB4(NJTRST) (B9, AF2), PA6 (G6, AF2)
CH2PB5 (A10, AF2), PC7 (E4, AF2), PA7 (H7, AF2)
CH3PC8 (D1, AF2), PB0 (H5, AF2)
CH4PC9 (D3, AF2), PB1 (J8, AF2)
TIM4CH1PB6 (D9, AF2)
CH2PB7 (D11, AF2)
CH3PB8 (E2, AF2)
CH4PC2 (F11, AF2)
TIM5CH1PA0 (G10, AF2)
CH2PA1 (H11, AF2)
CH3PA2 (E6, AF2)
CH4PA3 (F7, AF2)
ETRPA4 (F5, AF2)
TIM8BKINPA6 (G6, AF3)
BKIN2PA8 (D5, AF3)
CH1PB10 (G4, AF2)
CH1NPA5 (G8, AF3), PA7 (H7, AF3)
CH2PC7 (E4, AF3), PB13 (G2, AF2)
CH2NPB14 (F3, AF3), PB0 (H5, AF3)
CH3PC8 (D1, AF3), PB12 (H3, AF2)
CH3NPB15 (F1, AF3), PB1 (J8, AF3)
CH4PC9 (D3, AF3)
CH4NPB2 (J6, AF3)
ETRPA0 (G10, AF3)
TIM12CH1PB14 (F3, AF2)
CH2PB15 (F1, AF2)
TIM15BKINPA0 (G10, AF4)
CH1PC12 (A6, AF2), PA2 (E6, AF4)
CH1NPA1 (H11, AF4)
CH2PA3 (F7, AF4)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB2 (J6, AF5)
CH2PB4(NJTRST) (B9, AF4)
IN1PA1 (H11, AF5)
IN2PA2 (E6, AF5)
LPTIM2CH1PA4 (F5, AF3), PB13 (G2, AF3)
CH2PC12 (A6, AF3)
ETRPC4 (J10, AF3)
IN1PB10 (G4, AF3)
IN2PA10 (C4, AF4)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (B11)
OUT2PB2 (J6, AF0)
REFINPB15 (F1, AF0)
TSPC13 (B11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (B3, AF0)
JTDIPA15(JTDI) (B5, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (A8, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (C6, AF0)
NJTRSTPB4(NJTRST) (B9, AF0)
TRACED0PC1 (E8, AF0)
TRACED1PC8 (D1, AF0)
TRACED3PC12 (A6, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPB2 (J6)
MCO_1PA8 (D5, AF0)
MCO_2PC9 (D3, AF0)
OSC_INPH0-OSC_IN (E14)
OSC_OUTPH1-OSC_OUT (F13)
OSC32_INPC14-OSC32_IN(OSC32_IN) (C14)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (D13)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC2 (F11, AF0)
PWR_CSTOPPC3 (F9, AF0)
PWR_WKUP1PA0 (G10)
PWR_WKUP2PA2 (E6)
PWR_WKUP4PC13 (B11)
PWR_WKUP5PB7 (D11)
PWR_WKUP6PC1 (E8)
TAMP_IN1PC13 (B11)
TAMP_IN2PA0 (G10)
TAMP_IN3PC1 (E8)
TAMP_IN4PA2 (E6)
TAMP_IN5PA1 (H11)
TAMP_OUT1PA0 (G10)
TAMP_OUT2PC13 (B11)
TAMP_OUT3PC13 (B11), PA2 (E6)
TAMP_OUT4PA1 (H11)
TAMP_OUT5PC1 (E8)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 63 шарика корпуса WLCSP63 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A2VSSпитание—
A4VDDпитание—
A6PC12ввод-выводDEBUG_TRACED3 (AF0), ETH_PPS_OUT (AF10), I2S3_SDO (AF6), LPTIM2_CH2 (AF3), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
A8PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), ETH_MDC (AF12), FDCAN2_TX (AF9), I2S1_CK (AF5), I2S3_CK (AF6), I3C2_SDA (AF3), LPUART1_TX (AF8), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), UART5_TX (AF14), UART7_RX (AF11)
A10PB5ввод-выводETH_PPS_OUT (AF11), FDCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), OCTOSPI1_NCLK (AF3), SPI1_MOSI (AF5), SPI3_MOSI (AF7), TIM3_CH2 (AF2), UART5_RX (AF14), USART6_TX (AF6)
A12VCAPпитание—
A14VDDпитание—
B1PA12ввод-выводCOMP2_OUT (AF14), FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
B3PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
B5PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), ETH_PHY_INTN (AF10), I2S1_WS (AF5), I2S3_WS (AF6), OCTOSPI1_NCS2 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11), USART1_TX (AF7)
B7PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2S3_SDI (AF6), OCTOSPI1_NCS2 (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
B9PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), ETH_MDIO (AF10), I2C3_SDA (AF9), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I3C2_SDA (AF8), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), TIM3_CH1 (AF2), UART7_TX (AF11)
B11PC13ввод-выводPWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3
B13VSSпитание—
C2PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
C4PA10ввод-выводETH_CLK (AF11), FDCAN2_TX (AF9), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), SDMMC1_D0 (AF12), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7)
C6PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
C8PC10ввод-выводETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), I2S3_CK (AF6), I3C2_SCL (AF3), OCTOSPI1_IO1 (AF9), PLAY1_IN0 (AF14), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
C10BOOT0загрузка—
C12VBATпитание—
C14PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
D1PC8ввод-выводDEBUG_TRACED1 (AF0), PLAY1_OUT5 (AF14), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
D3PC9ввод-выводAUDIOCLK (AF5), DAC1_EXTI9, I2C3_SDA (AF4), I3C2_SDA (AF10), OCTOSPI1_IO0 (AF9), PLAY1_IN3 (AF14), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8), UCPD1_DB2
D5PA8ввод-выводI2C3_SCL (AF4), I3C2_SCL (AF9), RCC_MCO_1 (AF0), SPI1_RDY (AF5), SPI4_MOSI (AF6), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF11), USART1_CK (AF7), USB_SOF (AF10)
D7PA9ввод-выводDAC1_EXTI9, ETH_MII_TX_ER (AF11), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), OCTOSPI1_NCS1 (AF10), PLAY1_IN4 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7)
D9PB6ввод-выводCEC (AF5), ETH_MII_TX_ER (AF11), FDCAN2_TX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS2 (AF10), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7), USART6_RX (AF6)
D11PB7ввод-выводFDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF3), LPUART1_RX (AF8), PWR_WKUP5, SPI4_MISO (AF5), TIM4_CH2 (AF2), USART1_RX (AF7), USART6_CTS (AF6), USART6_NSS (AF6)
D13PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
E2PB8ввод-выводETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2S3_WS (AF6), I3C1_SCL (AF3), PLAY1_IN1 (AF14), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SPI3_NSS (AF6), SPI4_RDY (AF5), TIM4_CH3 (AF2), UART4_RX (AF8)
E4PC7ввод-выводDEBUG_TRGIO (AF0), I2S3_MCK (AF6), I3C2_SDA (AF10), OCTOSPI1_IO6 (AF11), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
E6PA2ввод-выводADC1_INP14, ADC2_INP14, COMP2_INM, ETH_MDIO (AF11), LPTIM1_IN2 (AF5), LPUART1_TX (AF3), OCTOSPI1_NCS1 (AF10), PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
E8PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, COMP2_OUT (AF14), DEBUG_TRACED0 (AF0), ETH_MDC (AF11), I2S2_SDO (AF5), OCTOSPI1_IO4 (AF10), PWR_WKUP6, SPI2_MOSI (AF5), SPI4_MOSI (AF6), TAMP_IN3, TAMP_OUT5
E10PC0ввод-выводADC1_INP10, ADC2_INP10, OCTOSPI1_IO7 (AF10), PLAY1_IN0 (AF14), SPI2_RDY (AF7), SPI4_MISO (AF6)
E12NRSTсброс—
E14PH0-OSC_INввод-выводRCC_OSC_IN
F1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC3_INP2, ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), I2S1_SDO (AF6), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SPI1_MOSI (AF6), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART1_RX (AF4)
F3PB14ввод-выводI2S2_SDI (AF5), PLAY1_OUT2 (AF14), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
F5PA4ввод-выводADC1_INP18, ADC2_INP18, COMP1_INP, DAC1_OUT1, I2S1_WS (AF5), I2S3_SDO (AF4), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PLAY1_OUT12 (AF14), SPI1_NSS (AF5), SPI3_MOSI (AF4), SPI3_NSS (AF6), TIM5_ETR (AF2), USART2_CK (AF7)
F7PA3ввод-выводADC1_INP15, ADC2_INP15, COMP2_INM, ETH_MII_COL (AF11), I2S2_WS (AF5), I2S3_SDO (AF6), OCTOSPI1_CLK (AF3), PLAY1_IN6 (AF14), SPI2_NSS (AF5), SPI3_MOSI (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
F9PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), I2S2_SDO (AF5), LPUART1_TX (AF3), OCTOSPI1_IO0 (AF9), OCTOSPI1_IO6 (AF6), PLAY1_IN13 (AF14), PWR_CSTOP (AF0), SPI2_MOSI (AF5)
F11PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), I2S2_SDI (AF5), OCTOSPI1_IO2 (AF9), OCTOSPI1_IO5 (AF6), PLAY1_OUT3 (AF14), PWR_CSLEEP (AF0), SPI2_MISO (AF5), TIM4_CH4 (AF2)
F13PH1-OSC_OUTввод-выводRCC_OSC_OUT
G2PB13ввод-выводFDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPUART1_RX (AF8), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), TIM8_CH2 (AF2), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7)
G4PB10ввод-выводETH_MII_RX_ER (AF11), I2S2_CK (AF5), I3C2_SCL (AF8), LPTIM2_IN1 (AF3), OCTOSPI1_NCS2 (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), TIM8_CH1 (AF2), USART3_TX (AF7)
G6PA6ввод-выводADC1_INP3, ADC2_INP3, COMP1_OUT (AF13), COMP2_INM, I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
G8PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3)
G10PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, COMP1_INM, ETH_MII_CRS (AF11), FDCAN2_RX (AF9), PWR_WKUP1, SPI3_RDY (AF6), SPI4_SCK (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
G12VSSAпитание—
G14VREF+питание—
H1VDDпитание—
H3PB12ввод-выводADC3_INP3, ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), FDCAN2_RX (AF9), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM8_CH3 (AF2), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7)
H5PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_OUT (AF13), COMP2_INP, ETH_MII_RXD2 (AF11), I2S3_SDI (AF5), OCTOSPI1_IO1 (AF6), SPI3_MISO (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART2_TX (AF7)
H7PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, COMP1_INP, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
H9PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), OCTOSPI1_DQS (AF10), SPI4_SCK (AF6), TIM1_CH4N (AF1)
H11PA1ввод-выводADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7), USART6_CK (AF14)
H13VDDAпитание—
J2VSSпитание—
J4VCAPпитание—
J6PB2ввод-выводADC3_INP0, COMP2_INP, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), I2S2_CK (AF6), I2S3_SDO (AF7), LPTIM1_CH1 (AF5), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), PLAY1_IN8 (AF14), RCC_LSCO, RTC_OUT2 (AF0), SDMMC1_CMD (AF12), SPI1_RDY (AF4), SPI2_SCK (AF6), SPI3_MOSI (AF7), TIM8_CH4N (AF3)
J8PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, ETH_MII_RXD3 (AF11), I2S2_WS (AF5), OCTOSPI1_IO0 (AF6), PLAY1_OUT5 (AF14), SPI2_NSS (AF5), SPI3_SCK (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_RX (AF7)
J10PC4ввод-выводADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), I2S1_MCK (AF5), LPTIM2_ETR (AF3), OCTOSPI1_NCS1 (AF9), PLAY1_OUT4 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7)
J12VSSпитание—
J14VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATC12резервное питание: часы реального времени и резервные регистры
VCAPA12, J4вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA4, A14, H1, J14питание цифровой части и линий ввода-вывода
VDDAH13питание аналоговой части: АЦП, ЦАП, генераторы
VREF+G14верхнее опорное напряжение АЦП и ЦАП
VSSA2, B13, J2, J12общий провод (земля)
VSSAG12общий провод аналоговой части
NRSTE12сброс, активный уровень — низкий
BOOT0C10выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H543UGYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H543UGSTM32H543UGYx1 МБ304 КБ

Линейка STM32H5x3, семейство STM32H5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP63, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H553UGSTM32H5x363 из 63выводы совпадают полностьютолько у него: AES

Частые вопросы

На каких выводах USART1 у STM32H543UG?

В корпусе WLCSP63 сигнал USART1_TX выведен на PA15(JTDI) (шарик B5, AF7) или PA9 (шарик D7, AF7) или PB6 (шарик D9, AF7) или PB14 (шарик F3, AF4), USART1_RX — на PA10 (шарик C4, AF7) или PB7 (шарик D11, AF7) или PB15 (шарик F1, AF4).

Где у STM32H543UG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик C6, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик B3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H543UG?

I2C1_SCL — PB6 (шарик D9, AF4) или PB8 (шарик E2, AF4), I2C1_SDA — PB7 (шарик D11, AF4).

Сколько выводов ввода-вывода у STM32H543UG в корпусе WLCSP63?

47 из 63. Ещё 14 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
