STM32H543VG в корпусе LQFP100-EP: распиновка
STM32H543VG — микроконтроллер STM32H5 на ядре Cortex-M33: 1 МБ флеш-памяти и 304 КБ ОЗУ. Корпус LQFP100-EP — 100 выводов, из них 80 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 1 МБ
- ОЗУ
- 304 КБ
- Корпус
- LQFP100-EP, 100 выводов
- Линий ввода-вывода
- 80

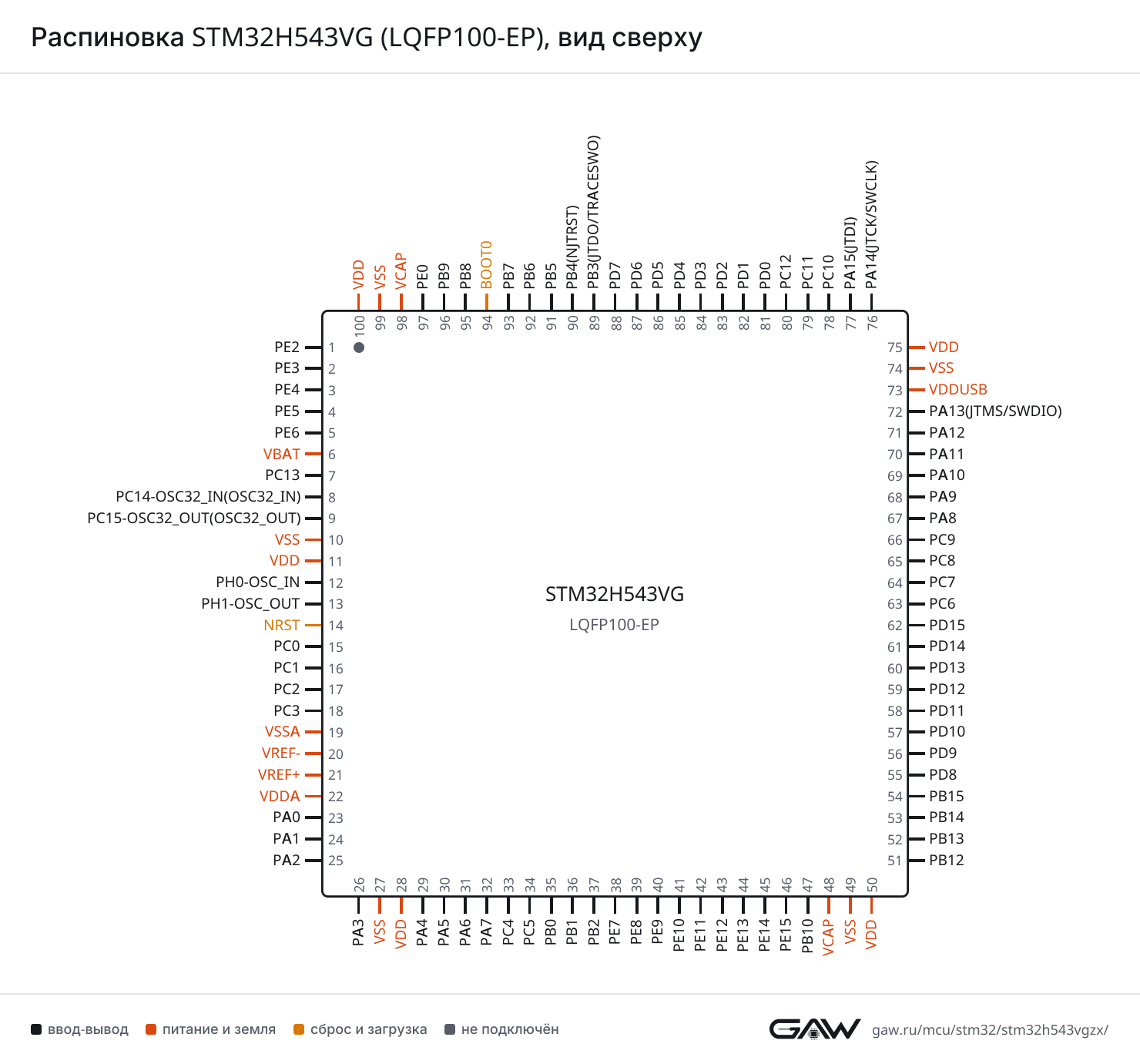

Схема корпуса LQFP100-EP
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (67, AF7) |
| CTS | PA11 (70, AF7) | |
| DE | PA12 (71, AF7) | |
| NSS | PA11 (70, AF7) | |
| RTS | PA12 (71, AF7) | |
| RX | PB15 (54, AF4), PA10 (69, AF7), PB7 (93, AF7) | |
| TX | PB14 (53, AF4), PA9 (68, AF7), PA15(JTDI) (77, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (29, AF7), PD7 (88, AF7) |
| CTS | PA0 (23, AF7), PD3 (84, AF7) | |
| DE | PA1 (24, AF7), PD4 (85, AF7) | |
| NSS | PA0 (23, AF7), PD3 (84, AF7) | |
| RTS | PA1 (24, AF7), PD4 (85, AF7) | |
| RX | PA3 (26, AF7), PD6 (87, AF7) | |
| TX | PA2 (25, AF7), PB0 (35, AF7), PD5 (86, AF7) | |
| USART3 | CK | PB12 (51, AF7), PD10 (57, AF7), PC12 (80, AF7) |
| CTS | PB13 (52, AF7), PD11 (58, AF7) | |
| DE | PB14 (53, AF7), PD12 (59, AF7) | |
| NSS | PB13 (52, AF7), PD11 (58, AF7) | |
| RTS | PB14 (53, AF7), PD12 (59, AF7) | |
| RX | PC4 (33, AF7), PB1 (36, AF7), PD9 (56, AF7), PC11 (79, AF7) | |
| TX | PB10 (47, AF7), PD8 (55, AF7), PC10 (78, AF7) | |
| USART6 | CK | PA1 (24, AF14), PC8 (65, AF7) |
| CTS | PB7 (93, AF6) | |
| NSS | PB7 (93, AF6) | |
| RX | PC7 (64, AF7), PB6 (92, AF6) | |
| TX | PC6 (63, AF7), PB5 (91, AF6) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (35, AF8), PB15 (54, AF8) |
| DE | PB14 (53, AF8), PA15(JTDI) (77, AF8) | |
| RTS | PB14 (53, AF8), PA15(JTDI) (77, AF8) | |
| RX | PA1 (24, AF8), PD11 (58, AF8), PA11 (70, AF6), PC11 (79, AF8), PD0 (81, AF8), PB8 (95, AF8) | |
| TX | PA0 (23, AF8), PD12 (59, AF8), PA12 (71, AF6), PC10 (78, AF8), PD1 (82, AF8), PB9 (96, AF8) | |
| UART5 | CTS | PC9 (66, AF8) |
| DE | PC8 (65, AF8) | |
| RTS | PC8 (65, AF8) | |
| RX | PB12 (51, AF14), PB15 (54, AF14), PD2 (83, AF8), PB5 (91, AF14) | |
| TX | PB13 (52, AF14), PC12 (80, AF8), PB3(JTDO/TRACESWO) (89, AF14), PB6 (92, AF14) | |
| UART7 | CTS | PE10 (41, AF7) |
| DE | PE9 (40, AF7) | |
| RTS | PE9 (40, AF7) | |
| RX | PE7 (38, AF7), PA8 (67, AF11), PB3(JTDO/TRACESWO) (89, AF11) | |
| TX | PE8 (39, AF7), PA15(JTDI) (77, AF11), PB4(NJTRST) (90, AF11) | |
| UART8 | CTS | PD14 (61, AF8) |
| DE | PD15 (62, AF8) | |
| RTS | PD15 (62, AF8) | |
| RX | PE5 (4, AF13), PE0 (97, AF8) | |
| TX | PE2 (1, AF8), PE4 (3, AF13) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (70, AF3) |
| DE | PA12 (71, AF3) | |
| RTS | PA12 (71, AF3) | |
| RX | PB13 (52, AF8), PA10 (69, AF3), PB7 (93, AF8) | |
| TX | PC3 (18, AF3), PA2 (25, AF3), PA9 (68, AF3), PB3(JTDO/TRACESWO) (89, AF8), PB6 (92, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (31, AF5), PB4(NJTRST) (90, AF5) |
| MOSI | PA7 (32, AF5), PB15 (54, AF6), PD7 (88, AF5), PB5 (91, AF5) | |
| NSS | PA4 (29, AF5), PA15(JTDI) (77, AF5) | |
| RDY | PB2 (37, AF4), PE11 (42, AF4), PA8 (67, AF5) | |
| SCK | PA5 (30, AF5), PB3(JTDO/TRACESWO) (89, AF5) | |
| SPI2 | MISO | PC2 (17, AF5), PB14 (53, AF5) |
| MOSI | PC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5) | |
| NSS | PA3 (26, AF5), PB1 (36, AF5), PB12 (51, AF5), PA11 (70, AF5), PB4(NJTRST) (90, AF7), PB9 (96, AF5) | |
| RDY | PC0 (15, AF7), PD5 (86, AF5) | |
| SCK | PB2 (37, AF6), PB10 (47, AF5), PB13 (52, AF5), PA9 (68, AF5), PA12 (71, AF5), PD3 (84, AF5) | |
| SPI3 | MISO | PB0 (35, AF5), PC11 (79, AF6), PD7 (88, AF6), PB4(NJTRST) (90, AF6) |
| MOSI | PA3 (26, AF6), PA4 (29, AF4), PB2 (37, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF7) | |
| NSS | PA4 (29, AF6), PA15(JTDI) (77, AF6), PB8 (95, AF6) | |
| RDY | PA0 (23, AF6), PE0 (97, AF6) | |
| SCK | PB1 (36, AF4), PC10 (78, AF6), PB3(JTDO/TRACESWO) (89, AF6), PB9 (96, AF6) | |
| SPI4 | MISO | PE5 (4, AF5), PC0 (15, AF6), PE13 (44, AF5), PB7 (93, AF5) |
| MOSI | PE6 (5, AF5), PC1 (16, AF6), PE14 (45, AF5), PA8 (67, AF6) | |
| NSS | PE4 (3, AF5), PE11 (42, AF5) | |
| RDY | PB8 (95, AF5) | |
| SCK | PE2 (1, AF5), PA0 (23, AF5), PC5 (34, AF6), PE12 (43, AF5) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PA5 (30, AF5), PB3(JTDO/TRACESWO) (89, AF5) |
| MCK | PC4 (33, AF5) | |
| SDI | PA6 (31, AF5), PB4(NJTRST) (90, AF5) | |
| SDO | PA7 (32, AF5), PB15 (54, AF6), PD7 (88, AF5), PB5 (91, AF5) | |
| WS | PA4 (29, AF5), PA15(JTDI) (77, AF5) | |
| I2S2 | CK | PB2 (37, AF6), PB10 (47, AF5), PB13 (52, AF5), PA9 (68, AF5), PA12 (71, AF5), PD3 (84, AF5) |
| MCK | PC6 (63, AF5) | |
| SDI | PC2 (17, AF5), PB14 (53, AF5) | |
| SDO | PC1 (16, AF5), PC3 (18, AF5), PB15 (54, AF5) | |
| WS | PA3 (26, AF5), PB1 (36, AF5), PB12 (51, AF5), PA11 (70, AF5), PB4(NJTRST) (90, AF7), PB9 (96, AF5) | |
| I2S3 | CK | PC10 (78, AF6), PB3(JTDO/TRACESWO) (89, AF6), PB9 (96, AF6) |
| MCK | PC7 (64, AF6) | |
| SDI | PB0 (35, AF5), PC11 (79, AF6), PD7 (88, AF6), PB4(NJTRST) (90, AF6) | |
| SDO | PA3 (26, AF6), PA4 (29, AF4), PB2 (37, AF7), PC12 (80, AF6), PD6 (87, AF5), PB5 (91, AF7) | |
| WS | PA4 (29, AF6), PA15(JTDI) (77, AF6), PB8 (95, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PD12 (59, AF4) |
| SDA | PD13 (60, AF4), PB3(JTDO/TRACESWO) (89, AF4) | |
| SMBA | PB13 (52, AF4) | |
| I2C3 | SCL | PA8 (67, AF4), PD6 (87, AF4) |
| SDA | PC9 (66, AF4), PD7 (88, AF4), PB4(NJTRST) (90, AF9) | |
| SMBA | PA9 (68, AF4) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PD12 (59, AF6), PB6 (92, AF3), PB8 (95, AF3) |
| SDA | PD13 (60, AF6), PB7 (93, AF3), PB9 (96, AF3) | |
| I3C2 | SCL | PB10 (47, AF8), PC6 (63, AF10), PA8 (67, AF9), PC10 (78, AF3), PD6 (87, AF3) |
| SDA | PC7 (64, AF10), PC9 (66, AF10), PD7 (88, AF3), PB3(JTDO/TRACESWO) (89, AF3), PB4(NJTRST) (90, AF8) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (70, AF9), PD0 (81, AF9), PB8 (95, AF9), PE0 (97, AF9) |
| TX | PA12 (71, AF9), PD1 (82, AF9), PD5 (86, AF9), PB7 (93, AF9), PB9 (96, AF9) | |
| FDCAN2 | RX | PA0 (23, AF9), PB12 (51, AF9), PD9 (56, AF9), PB5 (91, AF9) |
| TX | PB13 (52, AF9), PA10 (69, AF9), PB3(JTDO/TRACESWO) (89, AF9), PB6 (92, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (70) |
| DP | PA12 (71) | |
| SOF | PA8 (67, AF10) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PB13 (52) |
| CC2 | PB14 (53) | |
| DB1 | PA9 (68) | |
| DB2 | PC9 (66) | |
| FRSTX | PB12 (51, AF6), PA10 (69, AF6) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | CLK | PA10 (69, AF11), PD4 (85, AF11) |
| MDC | PC1 (16, AF11), PB3(JTDO/TRACESWO) (89, AF12) | |
| MDIO | PA2 (25, AF11), PE12 (43, AF11), PB4(NJTRST) (90, AF10) | |
| MII_COL | PA3 (26, AF11) | |
| MII_CRS | PA0 (23, AF11), PD10 (57, AF8), PD5 (86, AF6) | |
| MII_RX_CLK | PA1 (24, AF11) | |
| MII_RX_DV | PA7 (32, AF11), PD1 (82, AF11) | |
| MII_RX_ER | PB10 (47, AF11) | |
| MII_RXD0 | PE4 (3, AF11), PC4 (33, AF11), PB2 (37, AF11), PD8 (55, AF8) | |
| MII_RXD1 | PE5 (4, AF11), PC5 (34, AF11) | |
| MII_RXD2 | PB0 (35, AF11) | |
| MII_RXD3 | PB1 (36, AF11) | |
| MII_TX_CLK | PC3 (18, AF11) | |
| MII_TX_EN | PA5 (30, AF11) | |
| MII_TX_ER | PA9 (68, AF11), PB6 (92, AF11) | |
| MII_TXD0 | PB12 (51, AF11), PC10 (78, AF11) | |
| MII_TXD1 | PB15 (54, AF11) | |
| MII_TXD2 | PC2 (17, AF11) | |
| MII_TXD3 | PE2 (1, AF11), PB8 (95, AF11) | |
| PHY_INTN | PA15(JTDI) (77, AF10) | |
| PPS_OUT | PC12 (80, AF10), PB5 (91, AF11) | |
| PTP_AUX_TS | PD11 (58, AF11) | |
| RMII_CRS_DV | PA7 (32, AF11), PD1 (82, AF11) | |
| RMII_REF_CLK | PA1 (24, AF11) | |
| RMII_RXD0 | PE4 (3, AF11), PC4 (33, AF11), PB2 (37, AF11), PD8 (55, AF8) | |
| RMII_RXD1 | PE5 (4, AF11), PC5 (34, AF11) | |
| RMII_TX_EN | PA5 (30, AF11) | |
| RMII_TXD0 | PB12 (51, AF11), PC10 (78, AF11) | |
| RMII_TXD1 | PB15 (54, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (96, AF7) |
| CK | PC12 (80, AF12), PD6 (87, AF11) | |
| CKIN | PB8 (95, AF7) | |
| CMD | PB2 (37, AF12), PD2 (83, AF12), PD7 (88, AF11) | |
| D0 | PB13 (52, AF12), PC8 (65, AF12), PA10 (69, AF12) | |
| D0DIR | PC6 (63, AF8) | |
| D1 | PC9 (66, AF12) | |
| D2 | PC10 (78, AF12) | |
| D3 | PC11 (79, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PC6 (63, AF12) | |
| D7 | PC7 (64, AF12) | |
| D123DIR | PC7 (64, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (26, AF3), PB2 (37, AF9), PB15 (54, AF10), PB4(NJTRST) (90, AF3) |
| DQS | PA1 (24, AF6), PC5 (34, AF10), PB2 (37, AF10) | |
| IO0 | PC3 (18, AF9), PB1 (36, AF6), PD11 (58, AF9), PC9 (66, AF9) | |
| IO1 | PB0 (35, AF6), PD12 (59, AF9), PC10 (78, AF9) | |
| IO2 | PE2 (1, AF9), PC2 (17, AF9), PA7 (32, AF10) | |
| IO3 | PA1 (24, AF9), PA6 (31, AF6), PD13 (60, AF9) | |
| IO4 | PC1 (16, AF10), PE7 (38, AF10), PD4 (85, AF10) | |
| IO5 | PC2 (17, AF6), PE8 (39, AF10), PC6 (63, AF11), PD5 (86, AF10) | |
| IO6 | PC3 (18, AF6), PE9 (40, AF10), PC7 (64, AF11), PD6 (87, AF10) | |
| IO7 | PC0 (15, AF10), PE10 (41, AF10), PD7 (88, AF10) | |
| NCLK | PB12 (51, AF3), PB5 (91, AF3) | |
| NCS1 | PA2 (25, AF10), PC4 (33, AF9), PE11 (42, AF6), PA9 (68, AF10) | |
| NCS2 | PB10 (47, AF9), PA15(JTDI) (77, AF9), PC11 (79, AF9), PB6 (92, AF10) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15(JTDI) (77, AF4), PB6 (92, AF5) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT(OSC32_OUT) (9), PE15 (46), PB15 (54), PD15 (62), PA15(JTDI) (77) | |
| INN1 | PA0 (23) | |
| INN3 | PA7 (32) | |
| INN4 | PC5 (34) | |
| INN5 | PB0 (35) | |
| INN10 | PC1 (16) | |
| INN11 | PC2 (17) | |
| INN12 | PC3 (18) | |
| INN18 | PA5 (30) | |
| INP0 | PA0 (23) | |
| INP1 | PA1 (24) | |
| INP3 | PA6 (31) | |
| INP4 | PC4 (33) | |
| INP5 | PB1 (36) | |
| INP7 | PA7 (32) | |
| INP8 | PC5 (34) | |
| INP9 | PB0 (35) | |
| INP10 | PC0 (15) | |
| INP11 | PC1 (16) | |
| INP12 | PC2 (17) | |
| INP13 | PC3 (18) | |
| INP14 | PA2 (25) | |
| INP15 | PA3 (26) | |
| INP18 | PA4 (29) | |
| INP19 | PA5 (30) | |
| ADC2 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT(OSC32_OUT) (9), PE15 (46), PB15 (54), PD15 (62), PA15(JTDI) (77) | |
| INN1 | PA0 (23) | |
| INN3 | PA7 (32) | |
| INN4 | PC5 (34) | |
| INN5 | PB0 (35) | |
| INN10 | PC1 (16) | |
| INN11 | PC2 (17) | |
| INN12 | PC3 (18) | |
| INN18 | PA5 (30) | |
| INP0 | PA0 (23) | |
| INP1 | PA1 (24) | |
| INP3 | PA6 (31) | |
| INP4 | PC4 (33) | |
| INP5 | PB1 (36) | |
| INP7 | PA7 (32) | |
| INP8 | PC5 (34) | |
| INP9 | PB0 (35) | |
| INP10 | PC0 (15) | |
| INP11 | PC1 (16) | |
| INP12 | PC2 (17) | |
| INP13 | PC3 (18) | |
| INP14 | PA2 (25) | |
| INP15 | PA3 (26) | |
| INP18 | PA4 (29) | |
| INP19 | PA5 (30) | |
| ADC3 | EXTI11 | PE11 (42), PD11 (58), PA11 (70), PC11 (79) |
| EXTI15 | PC15-OSC32_OUT(OSC32_OUT) (9), PE15 (46), PB15 (54), PD15 (62), PA15(JTDI) (77) | |
| INP0 | PB2 (37) | |
| INP1 | PE7 (38) | |
| INP2 | PB15 (54) | |
| INP3 | PB12 (51) | |
| INP4 | PE10 (41) | |
| INP5 | PE11 (42) | |
| INP6 | PE12 (43) | |
| INP7 | PE13 (44) | |
| INP8 | PE14 (45) | |
| INP9 | PE15 (46) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PE9 (40), PD9 (56), PC9 (66), PA9 (68), PB9 (96) |
| OUT1 | PA4 (29) | |
| OUT2 | PA5 (30) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PA0 (23), PB1 (36) |
| INP | PA4 (29), PA7 (32) | |
| OUT | PA6 (31, AF13), PC5 (34, AF13), PB0 (35, AF13) | |
| COMP2 | INM | PA2 (25), PA3 (26), PA6 (31) |
| INP | PB0 (35), PB2 (37) | |
| OUT | PC1 (16, AF14), PA12 (71, AF14), PB9 (96, AF14) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (31, AF1), PE15 (46, AF1), PB12 (51, AF1) |
| BKIN2 | PE6 (5, AF1) | |
| CH1 | PE9 (40, AF1), PA8 (67, AF1) | |
| CH1N | PA7 (32, AF1), PE8 (39, AF1), PB13 (52, AF1) | |
| CH2 | PE11 (42, AF1), PA9 (68, AF1) | |
| CH2N | PB0 (35, AF1), PE10 (41, AF1), PB14 (53, AF1) | |
| CH3 | PE13 (44, AF1), PA10 (69, AF1) | |
| CH3N | PB1 (36, AF1), PE12 (43, AF1), PB15 (54, AF1) | |
| CH4 | PE14 (45, AF1), PA11 (70, AF1) | |
| CH4N | PC5 (34, AF1), PE15 (46, AF3), PD5 (86, AF1) | |
| ETR | PE7 (38, AF1), PA12 (71, AF1) | |
| TIM2 | CH1 | PA0 (23, AF1), PA5 (30, AF1), PA15(JTDI) (77, AF1) |
| CH2 | PA1 (24, AF1), PB3(JTDO/TRACESWO) (89, AF1) | |
| CH3 | PA2 (25, AF1), PB10 (47, AF1) | |
| CH4 | PA3 (26, AF1), PC4 (33, AF1) | |
| ETR | PA0 (23, AF14), PA5 (30, AF14), PA15(JTDI) (77, AF14) | |
| TIM3 | CH1 | PA6 (31, AF2), PC6 (63, AF2), PB4(NJTRST) (90, AF2) |
| CH2 | PA7 (32, AF2), PC7 (64, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (35, AF2), PC8 (65, AF2) | |
| CH4 | PB1 (36, AF2), PC9 (66, AF2) | |
| ETR | PD2 (83, AF2) | |
| TIM4 | CH1 | PD12 (59, AF2), PB6 (92, AF2) |
| CH2 | PD13 (60, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (61, AF2), PB8 (95, AF2) | |
| CH4 | PC2 (17, AF2), PD15 (62, AF2), PB9 (96, AF2) | |
| ETR | PE0 (97, AF2) | |
| TIM5 | CH1 | PA0 (23, AF2) |
| CH2 | PA1 (24, AF2) | |
| CH3 | PA2 (25, AF2) | |
| CH4 | PA3 (26, AF2) | |
| ETR | PA4 (29, AF2) | |
| TIM8 | BKIN | PA6 (31, AF3) |
| BKIN2 | PA8 (67, AF3) | |
| CH1 | PB10 (47, AF2), PC6 (63, AF3) | |
| CH1N | PA5 (30, AF3), PA7 (32, AF3) | |
| CH2 | PB13 (52, AF2), PC7 (64, AF3) | |
| CH2N | PB0 (35, AF3), PB14 (53, AF3) | |
| CH3 | PB12 (51, AF2), PC8 (65, AF3) | |
| CH3N | PB1 (36, AF3), PB15 (54, AF3) | |
| CH4 | PC9 (66, AF3) | |
| CH4N | PB2 (37, AF3), PD0 (81, AF3) | |
| ETR | PA0 (23, AF3) | |
| TIM12 | CH1 | PB14 (53, AF2) |
| CH2 | PB15 (54, AF2) | |
| TIM15 | BKIN | PE3 (2, AF4), PA0 (23, AF4), PD2 (83, AF4) |
| CH1 | PE5 (4, AF4), PA2 (25, AF4), PC12 (80, AF2) | |
| CH1N | PE4 (3, AF4), PA1 (24, AF4) | |
| CH2 | PE6 (5, AF4), PA3 (26, AF4) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB2 (37, AF5), PD13 (60, AF1) |
| CH2 | PB4(NJTRST) (90, AF4) | |
| ETR | PE0 (97, AF1) | |
| IN1 | PA1 (24, AF5), PD12 (59, AF1) | |
| IN2 | PE2 (1, AF1), PA2 (25, AF5) | |
| LPTIM2 | CH1 | PA4 (29, AF3), PB13 (52, AF3), PD13 (60, AF3) |
| CH2 | PD10 (57, AF3), PC12 (80, AF3), PE0 (97, AF3) | |
| ETR | PC4 (33, AF3), PE0 (97, AF4) | |
| IN1 | PB10 (47, AF3), PD12 (59, AF3) | |
| IN2 | PD11 (58, AF3), PA10 (69, AF4) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (7) |
| OUT2 | PB2 (37, AF0) | |
| REFIN | PB15 (54, AF0) | |
| TS | PC13 (7) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (58, AF12) |
| A17 | PD12 (59, AF12) | |
| A18 | PD13 (60, AF12) | |
| A19 | PE3 (2, AF12) | |
| A20 | PE4 (3, AF12) | |
| A21 | PE5 (4, AF12) | |
| A22 | PE6 (5, AF12) | |
| A23 | PE2 (1, AF12) | |
| A25 | PC0 (15, AF9) | |
| ALE | PD12 (59, AF12), PC8 (65, AF11) | |
| CLE | PD11 (58, AF12), PC9 (66, AF11) | |
| CLK | PD3 (84, AF12) | |
| D0 | PD14 (61, AF12) | |
| D1 | PD15 (62, AF12) | |
| D2 | PD0 (81, AF12) | |
| D3 | PD1 (82, AF12) | |
| D4 | PE7 (38, AF12) | |
| D5 | PE8 (39, AF12) | |
| D6 | PE9 (40, AF12) | |
| D7 | PE10 (41, AF12) | |
| D8 | PE11 (42, AF12) | |
| D9 | PE12 (43, AF12) | |
| D10 | PE13 (44, AF12) | |
| D11 | PE14 (45, AF12) | |
| D12 | PE15 (46, AF12) | |
| D13 | PD8 (55, AF12) | |
| D14 | PD9 (56, AF12) | |
| D15 | PD10 (57, AF12) | |
| DA0 | PD14 (61, AF12) | |
| DA1 | PD15 (62, AF12) | |
| DA2 | PD0 (81, AF12) | |
| DA3 | PD1 (82, AF12) | |
| DA4 | PE7 (38, AF12) | |
| DA5 | PE8 (39, AF12) | |
| DA6 | PE9 (40, AF12) | |
| DA7 | PE10 (41, AF12) | |
| DA8 | PE11 (42, AF12) | |
| DA9 | PE12 (43, AF12) | |
| DA10 | PE13 (44, AF12) | |
| DA11 | PE14 (45, AF12) | |
| DA12 | PE15 (46, AF12) | |
| DA13 | PD8 (55, AF12) | |
| DA14 | PD9 (56, AF12) | |
| DA15 | PD10 (57, AF12) | |
| INT | PC8 (65, AF10) | |
| NBL0 | PE0 (97, AF12) | |
| NBL1 | PA15(JTDI) (77, AF12) | |
| NCE | PC8 (65, AF9), PD7 (88, AF12) | |
| NE1 | PC7 (64, AF9), PD7 (88, AF12) | |
| NE2 | PC8 (65, AF9) | |
| NL | PB7 (93, AF12) | |
| NOE | PA8 (67, AF12), PD4 (85, AF12) | |
| NWAIT | PC6 (63, AF9), PD6 (87, AF12) | |
| NWE | PA7 (32, AF13), PA9 (68, AF12), PD5 (86, AF12) | |
| SDCKE0 | PC3 (18, AF12), PC5 (34, AF12) | |
| SDCKE1 | PB5 (91, AF12) | |
| SDNE0 | PC2 (17, AF12), PC4 (33, AF12) | |
| SDNE1 | PB6 (92, AF12) | |
| SDNWE | PC0 (15, AF12), PA7 (32, AF12) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (76, AF0) |
| JTDI | PA15(JTDI) (77, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (89, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (72, AF0) | |
| NJTRST | PB4(NJTRST) (90, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PE3 (2, AF0), PC1 (16, AF0) | |
| TRACED1 | PE4 (3, AF0), PC8 (65, AF0) | |
| TRACED2 | PE5 (4, AF0), PD2 (83, AF0) | |
| TRACED3 | PE6 (5, AF0), PC12 (80, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PB2 (37) |
| MCO_1 | PA8 (67, AF0) | |
| MCO_2 | PC9 (66, AF0) | |
| OSC_IN | PH0-OSC_IN (12) | |
| OSC_OUT | PH1-OSC_OUT (13) | |
| OSC32_IN | PC14-OSC32_IN(OSC32_IN) (8) | |
| OSC32_OUT | PC15-OSC32_OUT(OSC32_OUT) (9) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC2 (17, AF0) |
| PWR_CSTOP | PC3 (18, AF0) | |
| PWR_WKUP1 | PA0 (23) | |
| PWR_WKUP2 | PA2 (25) | |
| PWR_WKUP4 | PC13 (7) | |
| PWR_WKUP5 | PB7 (93) | |
| PWR_WKUP6 | PC1 (16) | |
| PWR_WKUP7 | PD2 (83) | |
| PWR_WKUP8 | PD3 (84) | |
| TAMP_IN1 | PC13 (7) | |
| TAMP_IN2 | PA0 (23) | |
| TAMP_IN3 | PE6 (5), PC1 (16) | |
| TAMP_IN4 | PA2 (25) | |
| TAMP_IN5 | PA1 (24) | |
| TAMP_IN6 | PE3 (2) | |
| TAMP_IN7 | PE4 (3) | |
| TAMP_IN8 | PE5 (4) | |
| TAMP_OUT1 | PA0 (23) | |
| TAMP_OUT2 | PC13 (7) | |
| TAMP_OUT3 | PE3 (2), PC13 (7), PA2 (25) | |
| TAMP_OUT4 | PA1 (24) | |
| TAMP_OUT5 | PC1 (16) | |
| TAMP_OUT6 | PE6 (5) | |
| TAMP_OUT7 | PE5 (4) | |
| TAMP_OUT8 | PE4 (3) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций).
Таблица выводов
Все 100 выводов корпуса LQFP100-EP по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), ETH_MII_TXD3 (AF11), FMC_A23 (AF12), LPTIM1_IN2 (AF1), OCTOSPI1_IO2 (AF9), PLAY1_OUT15 (AF14), SPI4_SCK (AF5), UART8_TX (AF8) |
| 2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), PLAY1_IN7 (AF14), TAMP_IN6, TAMP_OUT3, TIM15_BKIN (AF4) |
| 3 | PE4 | ввод-вывод | DEBUG_TRACED1 (AF0), ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), FMC_A20 (AF12), PLAY1_OUT7 (AF14), SPI4_NSS (AF5), TAMP_IN7, TAMP_OUT8, TIM15_CH1N (AF4), UART8_TX (AF13) |
| 4 | PE5 | ввод-вывод | DEBUG_TRACED2 (AF0), ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), FMC_A21 (AF12), PLAY1_OUT8 (AF14), SPI4_MISO (AF5), TAMP_IN8, TAMP_OUT7, TIM15_CH1 (AF4), UART8_RX (AF13) |
| 5 | PE6 | ввод-вывод | DEBUG_TRACED3 (AF0), FMC_A22 (AF12), PLAY1_IN14 (AF14), SPI4_MOSI (AF5), TAMP_IN3, TAMP_OUT6, TIM15_CH2 (AF4), TIM1_BKIN2 (AF1) |
| 6 | VBAT | питание | — |
| 7 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3 |
| 8 | PC14-OSC32_IN(OSC32_IN) | ввод-вывод | RCC_OSC32_IN |
| 9 | PC15-OSC32_OUT(OSC32_OUT) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| 10 | VSS | питание | — |
| 11 | VDD | питание | — |
| 12 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 13 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 14 | NRST | сброс | — |
| 15 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, FMC_A25 (AF9), FMC_SDNWE (AF12), OCTOSPI1_IO7 (AF10), PLAY1_IN0 (AF14), SPI2_RDY (AF7), SPI4_MISO (AF6) |
| 16 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, COMP2_OUT (AF14), DEBUG_TRACED0 (AF0), ETH_MDC (AF11), I2S2_SDO (AF5), OCTOSPI1_IO4 (AF10), PWR_WKUP6, SPI2_MOSI (AF5), SPI4_MOSI (AF6), TAMP_IN3, TAMP_OUT5 |
| 17 | PC2 | ввод-вывод | ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPI1_IO2 (AF9), OCTOSPI1_IO5 (AF6), PLAY1_OUT3 (AF14), PWR_CSLEEP (AF0), SPI2_MISO (AF5), TIM4_CH4 (AF2) |
| 18 | PC3 | ввод-вывод | ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), LPUART1_TX (AF3), OCTOSPI1_IO0 (AF9), OCTOSPI1_IO6 (AF6), PLAY1_IN13 (AF14), PWR_CSTOP (AF0), SPI2_MOSI (AF5) |
| 19 | VSSA | питание | — |
| 20 | VREF- | питание | — |
| 21 | VREF+ | питание | — |
| 22 | VDDA | питание | — |
| 23 | PA0 | ввод-вывод | ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, COMP1_INM, ETH_MII_CRS (AF11), FDCAN2_RX (AF9), PWR_WKUP1, SPI3_RDY (AF6), SPI4_SCK (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 24 | PA1 | ввод-вывод | ADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7), USART6_CK (AF14) |
| 25 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, COMP2_INM, ETH_MDIO (AF11), LPTIM1_IN2 (AF5), LPUART1_TX (AF3), OCTOSPI1_NCS1 (AF10), PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| 26 | PA3 | ввод-вывод | ADC1_INP15, ADC2_INP15, COMP2_INM, ETH_MII_COL (AF11), I2S2_WS (AF5), I2S3_SDO (AF6), OCTOSPI1_CLK (AF3), PLAY1_IN6 (AF14), SPI2_NSS (AF5), SPI3_MOSI (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| 27 | VSS | питание | — |
| 28 | VDD | питание | — |
| 29 | PA4 | ввод-вывод | ADC1_INP18, ADC2_INP18, COMP1_INP, DAC1_OUT1, I2S1_WS (AF5), I2S3_SDO (AF4), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PLAY1_OUT12 (AF14), SPI1_NSS (AF5), SPI3_MOSI (AF4), SPI3_NSS (AF6), TIM5_ETR (AF2), USART2_CK (AF7) |
| 30 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3) |
| 31 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, COMP1_OUT (AF13), COMP2_INM, I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3) |
| 32 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, COMP1_INP, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), FMC_NWE (AF13), FMC_SDNWE (AF12), I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 33 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LPTIM2_ETR (AF3), OCTOSPI1_NCS1 (AF9), PLAY1_OUT4 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 34 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), FMC_SDCKE0 (AF12), OCTOSPI1_DQS (AF10), SPI4_SCK (AF6), TIM1_CH4N (AF1) |
| 35 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_OUT (AF13), COMP2_INP, ETH_MII_RXD2 (AF11), I2S3_SDI (AF5), OCTOSPI1_IO1 (AF6), SPI3_MISO (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART2_TX (AF7) |
| 36 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, ETH_MII_RXD3 (AF11), I2S2_WS (AF5), OCTOSPI1_IO0 (AF6), PLAY1_OUT5 (AF14), SPI2_NSS (AF5), SPI3_SCK (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_RX (AF7) |
| 37 | PB2 | ввод-вывод | ADC3_INP0, COMP2_INP, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), I2S2_CK (AF6), I2S3_SDO (AF7), LPTIM1_CH1 (AF5), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), PLAY1_IN8 (AF14), RCC_LSCO, RTC_OUT2 (AF0), SDMMC1_CMD (AF12), SPI1_RDY (AF4), SPI2_SCK (AF6), SPI3_MOSI (AF7), TIM8_CH4N (AF3) |
| 38 | PE7 | ввод-вывод | ADC3_INP1, FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPI1_IO4 (AF10), PLAY1_IN2 (AF14), TIM1_ETR (AF1), UART7_RX (AF7) |
| 39 | PE8 | ввод-вывод | FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPI1_IO5 (AF10), PLAY1_OUT7 (AF14), TIM1_CH1N (AF1), UART7_TX (AF7) |
| 40 | PE9 | ввод-вывод | DAC1_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_IO6 (AF10), PLAY1_IN12 (AF14), TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| 41 | PE10 | ввод-вывод | ADC3_INP4, FMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_IO7 (AF10), PLAY1_OUT8 (AF14), TIM1_CH2N (AF1), UART7_CTS (AF7) |
| 42 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ADC3_INP5, FMC_D8 (AF12), FMC_DA8 (AF12), OCTOSPI1_NCS1 (AF6), PLAY1_IN15 (AF14), SPI1_RDY (AF4), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| 43 | PE12 | ввод-вывод | ADC3_INP6, ETH_MDIO (AF11), FMC_D9 (AF12), FMC_DA9 (AF12), PLAY1_OUT10 (AF14), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| 44 | PE13 | ввод-вывод | ADC3_INP7, FMC_D10 (AF12), FMC_DA10 (AF12), PLAY1_OUT11 (AF14), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| 45 | PE14 | ввод-вывод | ADC3_INP8, FMC_D11 (AF12), FMC_DA11 (AF12), PLAY1_OUT6 (AF14), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| 46 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC3_INP9, FMC_D12 (AF12), FMC_DA12 (AF12), PLAY1_OUT9 (AF14), TIM1_BKIN (AF1), TIM1_CH4N (AF3) |
| 47 | PB10 | ввод-вывод | ETH_MII_RX_ER (AF11), I2S2_CK (AF5), I3C2_SCL (AF8), LPTIM2_IN1 (AF3), OCTOSPI1_NCS2 (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), TIM8_CH1 (AF2), USART3_TX (AF7) |
| 48 | VCAP | питание | — |
| 49 | VSS | питание | — |
| 50 | VDD | питание | — |
| 51 | PB12 | ввод-вывод | ADC3_INP3, ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), FDCAN2_RX (AF9), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM8_CH3 (AF2), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7) |
| 52 | PB13 | ввод-вывод | FDCAN2_TX (AF9), I2C2_SMBA (AF4), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPUART1_RX (AF8), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), TIM8_CH2 (AF2), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7) |
| 53 | PB14 | ввод-вывод | I2S2_SDI (AF5), PLAY1_OUT2 (AF14), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| 54 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC3_INP2, ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), I2S1_SDO (AF6), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SPI1_MOSI (AF6), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART1_RX (AF4) |
| 55 | PD8 | ввод-вывод | ETH_MII_RXD0 (AF8), ETH_RMII_RXD0 (AF8), FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7) |
| 56 | PD9 | ввод-вывод | DAC1_EXTI9, FDCAN2_RX (AF9), FMC_D14 (AF12), FMC_DA14 (AF12), PLAY1_IN3 (AF14), USART3_RX (AF7) |
| 57 | PD10 | ввод-вывод | ETH_MII_CRS (AF8), FMC_D15 (AF12), FMC_DA15 (AF12), LPTIM2_CH2 (AF3), USART3_CK (AF7) |
| 58 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, ETH_PTP_AUX_TS (AF11), FMC_A16 (AF12), FMC_CLE (AF12), LPTIM2_IN2 (AF3), OCTOSPI1_IO0 (AF9), PLAY1_OUT0 (AF14), UART4_RX (AF8), USART3_CTS (AF7), USART3_NSS (AF7) |
| 59 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE (AF12), I2C2_SCL (AF4), I3C1_SCL (AF6), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPI1_IO1 (AF9), PLAY1_OUT1 (AF14), TIM4_CH1 (AF2), UART4_TX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| 60 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C2_SDA (AF4), I3C1_SDA (AF6), LPTIM1_CH1 (AF1), LPTIM2_CH1 (AF3), OCTOSPI1_IO3 (AF9), PLAY1_OUT13 (AF14), TIM4_CH2 (AF2) |
| 61 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), PLAY1_IN1 (AF14), TIM4_CH3 (AF2), UART8_CTS (AF8) |
| 62 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), PLAY1_OUT14 (AF14), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8) |
| 63 | PC6 | ввод-вывод | FMC_NWAIT (AF9), I2S2_MCK (AF5), I3C2_SCL (AF10), OCTOSPI1_IO5 (AF11), PLAY1_IN9 (AF14), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| 64 | PC7 | ввод-вывод | DEBUG_TRGIO (AF0), FMC_NE1 (AF9), I2S3_MCK (AF6), I3C2_SDA (AF10), OCTOSPI1_IO6 (AF11), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| 65 | PC8 | ввод-вывод | DEBUG_TRACED1 (AF0), FMC_ALE (AF11), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PLAY1_OUT5 (AF14), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| 66 | PC9 | ввод-вывод | AUDIOCLK (AF5), DAC1_EXTI9, FMC_CLE (AF11), I2C3_SDA (AF4), I3C2_SDA (AF10), OCTOSPI1_IO0 (AF9), PLAY1_IN3 (AF14), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8), UCPD1_DB2 |
| 67 | PA8 | ввод-вывод | FMC_NOE (AF12), I2C3_SCL (AF4), I3C2_SCL (AF9), RCC_MCO_1 (AF0), SPI1_RDY (AF5), SPI4_MOSI (AF6), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF11), USART1_CK (AF7), USB_SOF (AF10) |
| 68 | PA9 | ввод-вывод | DAC1_EXTI9, ETH_MII_TX_ER (AF11), FMC_NWE (AF12), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), OCTOSPI1_NCS1 (AF10), PLAY1_IN4 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7) |
| 69 | PA10 | ввод-вывод | ETH_CLK (AF11), FDCAN2_TX (AF9), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), SDMMC1_D0 (AF12), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7) |
| 70 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM |
| 71 | PA12 | ввод-вывод | COMP2_OUT (AF14), FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP |
| 72 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| 73 | VDDUSB | питание | — |
| 74 | VSS | питание | — |
| 75 | VDD | питание | — |
| 76 | PA14(JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| 77 | PA15(JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), ETH_PHY_INTN (AF10), FMC_NBL1 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), OCTOSPI1_NCS2 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11), USART1_TX (AF7) |
| 78 | PC10 | ввод-вывод | ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), I2S3_CK (AF6), I3C2_SCL (AF3), OCTOSPI1_IO1 (AF9), PLAY1_IN0 (AF14), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| 79 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2S3_SDI (AF6), OCTOSPI1_NCS2 (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 80 | PC12 | ввод-вывод | DEBUG_TRACED3 (AF0), ETH_PPS_OUT (AF10), I2S3_SDO (AF6), LPTIM2_CH2 (AF3), SDMMC1_CK (AF12), SPI3_MOSI (AF6), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| 81 | PD0 | ввод-вывод | FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), TIM8_CH4N (AF3), UART4_RX (AF8) |
| 82 | PD1 | ввод-вывод | ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8) |
| 83 | PD2 | ввод-вывод | DEBUG_TRACED2 (AF0), PLAY1_IN7 (AF14), PWR_WKUP7, SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8) |
| 84 | PD3 | ввод-вывод | FMC_CLK (AF12), I2S2_CK (AF5), PLAY1_IN10 (AF14), PWR_WKUP8, SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| 85 | PD4 | ввод-вывод | ETH_CLK (AF11), FMC_NOE (AF12), OCTOSPI1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7) |
| 86 | PD5 | ввод-вывод | ETH_MII_CRS (AF6), FDCAN1_TX (AF9), FMC_NWE (AF12), OCTOSPI1_IO5 (AF10), SPI2_RDY (AF5), TIM1_CH4N (AF1), USART2_TX (AF7) |
| 87 | PD6 | ввод-вывод | FMC_NWAIT (AF12), I2C3_SCL (AF4), I2S3_SDO (AF5), I3C2_SCL (AF3), OCTOSPI1_IO6 (AF10), SDMMC1_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| 88 | PD7 | ввод-вывод | FMC_NCE (AF12), FMC_NE1 (AF12), I2C3_SDA (AF4), I2S1_SDO (AF5), I2S3_SDI (AF6), I3C2_SDA (AF3), OCTOSPI1_IO7 (AF10), SDMMC1_CMD (AF11), SPI1_MOSI (AF5), SPI3_MISO (AF6), USART2_CK (AF7) |
| 89 | PB3(JTDO/TRACESWO) | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), ETH_MDC (AF12), FDCAN2_TX (AF9), I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), I3C2_SDA (AF3), LPUART1_TX (AF8), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), UART5_TX (AF14), UART7_RX (AF11) |
| 90 | PB4(NJTRST) | ввод-вывод | DEBUG_NJTRST (AF0), ETH_MDIO (AF10), I2C3_SDA (AF9), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I3C2_SDA (AF8), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), TIM3_CH1 (AF2), UART7_TX (AF11) |
| 91 | PB5 | ввод-вывод | ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), OCTOSPI1_NCLK (AF3), SPI1_MOSI (AF5), SPI3_MOSI (AF7), TIM3_CH2 (AF2), UART5_RX (AF14), USART6_TX (AF6) |
| 92 | PB6 | ввод-вывод | CEC (AF5), ETH_MII_TX_ER (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS2 (AF10), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7), USART6_RX (AF6) |
| 93 | PB7 | ввод-вывод | FDCAN1_TX (AF9), FMC_NL (AF12), I2C1_SDA (AF4), I3C1_SDA (AF3), LPUART1_RX (AF8), PWR_WKUP5, SPI4_MISO (AF5), TIM4_CH2 (AF2), USART1_RX (AF7), USART6_CTS (AF6), USART6_NSS (AF6) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | ETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2S3_WS (AF6), I3C1_SCL (AF3), PLAY1_IN1 (AF14), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SPI3_NSS (AF6), SPI4_RDY (AF5), TIM4_CH3 (AF2), UART4_RX (AF8) |
| 96 | PB9 | ввод-вывод | COMP2_OUT (AF14), DAC1_EXTI9, FDCAN1_TX (AF9), I2C1_SDA (AF4), I2S2_WS (AF5), I2S3_CK (AF6), I3C1_SDA (AF3), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SPI2_NSS (AF5), SPI3_SCK (AF6), TIM4_CH4 (AF2), UART4_TX (AF8) |
| 97 | PE0 | ввод-вывод | FDCAN1_RX (AF9), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_CH2 (AF3), LPTIM2_ETR (AF4), SPI3_RDY (AF6), TIM4_ETR (AF2), UART8_RX (AF8) |
| 98 | VCAP | питание | — |
| 99 | VSS | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 6 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 48, 98 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 11, 28, 50, 75, 100 | питание цифровой части и линий ввода-вывода |
| VDDA | 22 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDUSB | 73 | питание приёмопередатчика USB |
| VREF- | 20 | нижнее опорное напряжение АЦП |
| VREF+ | 21 | верхнее опорное напряжение АЦП и ЦАП |
| VSS | 10, 27, 49, 74, 99 | общий провод (земля) |
| VSSA | 19 | общий провод аналоговой части |
| NRST | 14 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H543VGZx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H543VG | STM32H543VGZx | 1 МБ | 304 КБ |
Линейка STM32H5x3, семейство STM32H5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100-EP, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H543VE | STM32H5x3 | 100 из 100 | выводы совпадают полностьюфлеш-память до 1024 и 512 КБ |
| STM32H553VG | STM32H5x3 | 100 из 100 | выводы совпадают полностьютолько у него: AES |
Частые вопросы
На каких выводах USART1 у STM32H543VG?
В корпусе LQFP100-EP сигнал USART1_TX выведен на PB14 (вывод 53, AF4) или PA9 (вывод 68, AF7) или PA15(JTDI) (вывод 77, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PB15 (вывод 54, AF4) или PA10 (вывод 69, AF7) или PB7 (вывод 93, AF7).
Где у STM32H543VG выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (вывод 72, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 76, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H543VG?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32H543VG в корпусе LQFP100-EP?
80 из 100. Ещё 18 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H5Cortex-M33 до 250 МГц с TrustZone: от H503 до H5F5 — память, VOS0–VOS3, жизненный цикл, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
