STM32H553CG в корпусе LQFP48: распиновка

STM32H553CG — микроконтроллер STM32H5 на ядре Cortex-M33: 1 МБ флеш-памяти и 304 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 35 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Флеш-память
1 МБ
ОЗУ
304 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
35

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

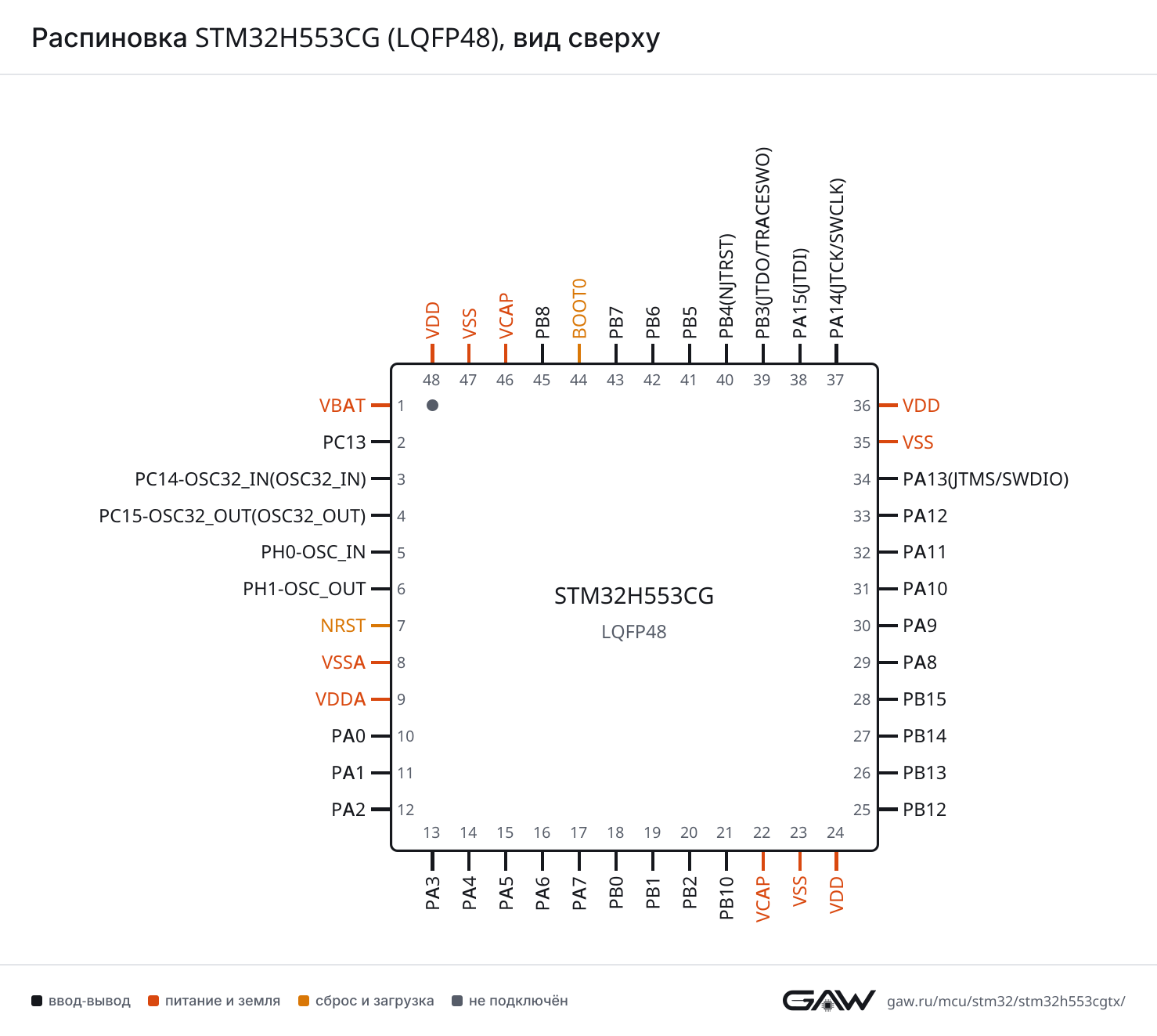

Распиновка STM32H553CG в корпусе LQFP48, вид сверхуSTM32H553CGLQFP48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT32PC13PC14-OSC32_IN(OSC32_IN) — вывод 3: RCC_OSC32_IN3PC14-OSC32_IN(OSC32_IN)PC15-OSC32_OUT(OSC32_OUT) — вывод 4: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT4PC15-OSC32_OUT(OSC32_OUT)PH0-OSC_IN — вывод 5: RCC_OSC_IN5PH0-OSC_INPH1-OSC_OUT — вывод 6: RCC_OSC_OUT6PH1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, COMP1_INM, FDCAN2_RX, PWR_WKUP1, SPI3_RDY, SPI4_SCK, TAMP_IN2, TAMP_OUT1, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS10PA0PA1 — вывод 11: ADC1_INP1, ADC2_INP1, LPTIM1_IN1, OCTOSPI1_DQS, OCTOSPI1_IO3, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS, USART6_CK11PA1PA2 — вывод 12: ADC1_INP14, ADC2_INP14, COMP2_INM, LPTIM1_IN2, LPUART1_TX, OCTOSPI1_NCS1, PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX12PA2PA3 — вывод 13: ADC1_INP15, ADC2_INP15, COMP2_INM, I2S2_WS, I2S3_SDO, OCTOSPI1_CLK, PLAY1_IN6, SPI2_NSS, SPI3_MOSI, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX13PA3PA4 — вывод 14: ADC1_INP18, ADC2_INP18, COMP1_INP, DAC1_OUT1, I2S1_WS, I2S3_SDO, I2S3_WS, LPTIM2_CH1, PLAY1_OUT12, SPI1_NSS, SPI3_MOSI, SPI3_NSS, TIM5_ETR, USART2_CK14PA4PA5 — вывод 15: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N15PA5PA6 — вывод 16: ADC1_INP3, ADC2_INP3, COMP1_OUT, COMP2_INM, I2S1_SDI, OCTOSPI1_IO3, SPI1_MISO, TIM1_BKIN, TIM3_CH1, TIM8_BKIN16PA6PA7 — вывод 17: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, COMP1_INP, I2S1_SDO, OCTOSPI1_IO2, SPI1_MOSI, TIM1_CH1N, TIM3_CH2, TIM8_CH1N17PA7PB0 — вывод 18: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_OUT, COMP2_INP, I2S3_SDI, OCTOSPI1_IO1, SPI3_MISO, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USART2_TX18PB0PB1 — вывод 19: ADC1_INP5, ADC2_INP5, COMP1_INM, I2S2_WS, OCTOSPI1_IO0, PLAY1_OUT5, SPI2_NSS, SPI3_SCK, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USART3_RX19PB1PB2 — вывод 20: ADC3_INP0, COMP2_INP, I2S2_CK, I2S3_SDO, LPTIM1_CH1, OCTOSPI1_CLK, OCTOSPI1_DQS, PLAY1_IN8, RCC_LSCO, RTC_OUT2, SPI1_RDY, SPI2_SCK, SPI3_MOSI, TIM8_CH4N20PB2PB10 — вывод 21: I2S2_CK, I3C2_SCL, LPTIM2_IN1, OCTOSPI1_NCS2, SPI2_SCK, TIM2_CH3, TIM8_CH1, USART3_TX21PB10VCAP — вывод 2222VCAPVSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: ADC3_INP3, FDCAN2_RX, I2S2_WS, OCTOSPI1_NCLK, SPI2_NSS, TIM1_BKIN, TIM8_CH3, UART5_RX, UCPD1_FRSTX, USART3_CK25PB12PB13 — вывод 26: FDCAN2_TX, I2S2_CK, LPTIM2_CH1, LPUART1_RX, SPI2_SCK, TIM1_CH1N, TIM8_CH2, UART5_TX, UCPD1_CC1, USART3_CTS, USART3_NSS26PB13PB14 — вывод 27: I2S2_SDI, PLAY1_OUT2, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, UCPD1_CC2, USART1_TX, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC3_INP2, I2S1_SDO, I2S2_SDO, OCTOSPI1_CLK, PWR_PVD_IN, RTC_REFIN, SPI1_MOSI, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, UART5_RX, USART1_RX28PB15PA8 — вывод 29: I2C3_SCL, I3C2_SCL, RCC_MCO_1, SPI1_RDY, SPI4_MOSI, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_SOF29PA8PA9 — вывод 30: DAC1_EXTI9, I2C3_SMBA, I2S2_CK, LPUART1_TX, OCTOSPI1_NCS1, PLAY1_IN4, SPI2_SCK, TIM1_CH2, UCPD1_DB1, USART1_TX30PA9PA10 — вывод 31: FDCAN2_TX, LPTIM2_IN2, LPUART1_RX, TIM1_CH3, UCPD1_FRSTX, USART1_RX31PA10PA11 — вывод 32: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_DM32PA11PA12 — вывод 33: COMP2_OUT, FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_DP33PA12PA13(JTMS/SWDIO) — вывод 34: DEBUG_JTMS-SWDIO34PA13(JTMS/SWDIO)VSS — вывод 3535VSSVDD — вывод 3636VDDPA14(JTCK/SWCLK) — вывод 37: DEBUG_JTCK-SWCLK37PA14(JTCK/SWCLK)PA15(JTDI) — вывод 38: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, OCTOSPI1_NCS2, SPI1_NSS, SPI3_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX, USART1_TX38PA15(JTDI)PB3(JTDO/TRACESWO) — вывод 39: CRS_SYNC, DEBUG_JTDO-SWO, FDCAN2_TX, I2S1_CK, I2S3_CK, I3C2_SDA, LPUART1_TX, SPI1_SCK, SPI3_SCK, TIM2_CH2, UART5_TX, UART7_RX39PB3(JTDO/TRACESWO)PB4(NJTRST) — вывод 40: DEBUG_NJTRST, I2C3_SDA, I2S1_SDI, I2S2_WS, I2S3_SDI, I3C2_SDA, LPTIM1_CH2, OCTOSPI1_CLK, SPI1_MISO, SPI2_NSS, SPI3_MISO, TIM3_CH1, UART7_TX40PB4(NJTRST)PB5 — вывод 41: FDCAN2_RX, I2C1_SMBA, I2S1_SDO, I2S3_SDO, OCTOSPI1_NCLK, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, UART5_RX, USART6_TX41PB5PB6 — вывод 42: CEC, FDCAN2_TX, I2C1_SCL, I3C1_SCL, LPUART1_TX, OCTOSPI1_NCS2, TIM4_CH1, UART5_TX, USART1_TX, USART6_RX42PB6PB7 — вывод 43: FDCAN1_TX, I2C1_SDA, I3C1_SDA, LPUART1_RX, PWR_WKUP5, SPI4_MISO, TIM4_CH2, USART1_RX, USART6_CTS, USART6_NSS43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: FDCAN1_RX, I2C1_SCL, I2S3_WS, I3C1_SCL, PLAY1_IN1, SPI3_NSS, SPI4_RDY, TIM4_CH3, UART4_RX45PB8VCAP — вывод 4646VCAPVSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32H553CG (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1478 × 1323 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF7)
CTSPA11 (32, AF7)
DEPA12 (33, AF7)
NSSPA11 (32, AF7)
RTSPA12 (33, AF7)
RXPB15 (28, AF4), PA10 (31, AF7), PB7 (43, AF7)
TXPB14 (27, AF4), PA9 (30, AF7), PA15(JTDI) (38, AF7), PB6 (42, AF7)
USART2CKPA4 (14, AF7)
CTSPA0 (10, AF7)
DEPA1 (11, AF7)
NSSPA0 (10, AF7)
RTSPA1 (11, AF7)
RXPA3 (13, AF7)
TXPA2 (12, AF7), PB0 (18, AF7)
USART3CKPB12 (25, AF7)
CTSPB13 (26, AF7)
DEPB14 (27, AF7)
NSSPB13 (26, AF7)
RTSPB14 (27, AF7)
RXPB1 (19, AF7)
TXPB10 (21, AF7)
USART6CKPA1 (11, AF14)
CTSPB7 (43, AF6)
NSSPB7 (43, AF6)
RXPB6 (42, AF6)
TXPB5 (41, AF6)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (18, AF8), PB15 (28, AF8)
DEPB14 (27, AF8), PA15(JTDI) (38, AF8)
RTSPB14 (27, AF8), PA15(JTDI) (38, AF8)
RXPA1 (11, AF8), PA11 (32, AF6), PB8 (45, AF8)
TXPA0 (10, AF8), PA12 (33, AF6)
UART5RXPB12 (25, AF14), PB15 (28, AF14), PB5 (41, AF14)
TXPB13 (26, AF14), PB3(JTDO/TRACESWO) (39, AF14), PB6 (42, AF14)
UART7RXPA8 (29, AF11), PB3(JTDO/TRACESWO) (39, AF11)
TXPA15(JTDI) (38, AF11), PB4(NJTRST) (40, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (32, AF3)
DEPA12 (33, AF3)
RTSPA12 (33, AF3)
RXPB13 (26, AF8), PA10 (31, AF3), PB7 (43, AF8)
TXPA2 (12, AF3), PA9 (30, AF3), PB3(JTDO/TRACESWO) (39, AF8), PB6 (42, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF5), PB4(NJTRST) (40, AF5)
MOSIPA7 (17, AF5), PB15 (28, AF6), PB5 (41, AF5)
NSSPA4 (14, AF5), PA15(JTDI) (38, AF5)
RDYPB2 (20, AF4), PA8 (29, AF5)
SCKPA5 (15, AF5), PB3(JTDO/TRACESWO) (39, AF5)
SPI2MISOPB14 (27, AF5)
MOSIPB15 (28, AF5)
NSSPA3 (13, AF5), PB1 (19, AF5), PB12 (25, AF5), PA11 (32, AF5), PB4(NJTRST) (40, AF7)
SCKPB2 (20, AF6), PB10 (21, AF5), PB13 (26, AF5), PA9 (30, AF5), PA12 (33, AF5)
SPI3MISOPB0 (18, AF5), PB4(NJTRST) (40, AF6)
MOSIPA3 (13, AF6), PA4 (14, AF4), PB2 (20, AF7), PB5 (41, AF7)
NSSPA4 (14, AF6), PA15(JTDI) (38, AF6), PB8 (45, AF6)
RDYPA0 (10, AF6)
SCKPB1 (19, AF4), PB3(JTDO/TRACESWO) (39, AF6)
SPI4MISOPB7 (43, AF5)
MOSIPA8 (29, AF6)
RDYPB8 (45, AF5)
SCKPA0 (10, AF5)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (15, AF5), PB3(JTDO/TRACESWO) (39, AF5)
SDIPA6 (16, AF5), PB4(NJTRST) (40, AF5)
SDOPA7 (17, AF5), PB15 (28, AF6), PB5 (41, AF5)
WSPA4 (14, AF5), PA15(JTDI) (38, AF5)
I2S2CKPB2 (20, AF6), PB10 (21, AF5), PB13 (26, AF5), PA9 (30, AF5), PA12 (33, AF5)
SDIPB14 (27, AF5)
SDOPB15 (28, AF5)
WSPA3 (13, AF5), PB1 (19, AF5), PB12 (25, AF5), PA11 (32, AF5), PB4(NJTRST) (40, AF7)
I2S3CKPB3(JTDO/TRACESWO) (39, AF6)
SDIPB0 (18, AF5), PB4(NJTRST) (40, AF6)
SDOPA3 (13, AF6), PA4 (14, AF4), PB2 (20, AF7), PB5 (41, AF7)
WSPA4 (14, AF6), PA15(JTDI) (38, AF6), PB8 (45, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (42, AF4), PB8 (45, AF4)
SDAPB7 (43, AF4)
SMBAPB5 (41, AF4)
I2C3SCLPA8 (29, AF4)
SDAPB4(NJTRST) (40, AF9)
SMBAPA9 (30, AF4)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (42, AF3), PB8 (45, AF3)
SDAPB7 (43, AF3)
I3C2SCLPB10 (21, AF8), PA8 (29, AF9)
SDAPB3(JTDO/TRACESWO) (39, AF3), PB4(NJTRST) (40, AF8)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (32, AF9), PB8 (45, AF9)
TXPA12 (33, AF9), PB7 (43, AF9)
FDCAN2RXPA0 (10, AF9), PB12 (25, AF9), PB5 (41, AF9)
TXPB13 (26, AF9), PA10 (31, AF9), PB3(JTDO/TRACESWO) (39, AF9), PB6 (42, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (32)
DPPA12 (33)
SOFPA8 (29, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB13 (26)
CC2PB14 (27)
DB1PA9 (30)
FRSTXPB12 (25, AF6), PA10 (31, AF6)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPA3 (13, AF3), PB2 (20, AF9), PB15 (28, AF10), PB4(NJTRST) (40, AF3)
DQSPA1 (11, AF6), PB2 (20, AF10)
IO0PB1 (19, AF6)
IO1PB0 (18, AF6)
IO2PA7 (17, AF10)
IO3PA1 (11, AF9), PA6 (16, AF6)
NCLKPB12 (25, AF3), PB5 (41, AF3)
NCS1PA2 (12, AF10), PA9 (30, AF10)
NCS2PB10 (21, AF9), PA15(JTDI) (38, AF9), PB6 (42, AF10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (38, AF4), PB6 (42, AF5)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (28), PA15(JTDI) (38)
INN1PA0 (10)
INN3PA7 (17)
INN5PB0 (18)
INN18PA5 (15)
INP0PA0 (10)
INP1PA1 (11)
INP3PA6 (16)
INP5PB1 (19)
INP7PA7 (17)
INP9PB0 (18)
INP14PA2 (12)
INP15PA3 (13)
INP18PA4 (14)
INP19PA5 (15)
ADC2EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (28), PA15(JTDI) (38)
INN1PA0 (10)
INN3PA7 (17)
INN5PB0 (18)
INN18PA5 (15)
INP0PA0 (10)
INP1PA1 (11)
INP3PA6 (16)
INP5PB1 (19)
INP7PA7 (17)
INP9PB0 (18)
INP14PA2 (12)
INP15PA3 (13)
INP18PA4 (14)
INP19PA5 (15)
ADC3EXTI11PA11 (32)
EXTI15PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (28), PA15(JTDI) (38)
INP0PB2 (20)
INP2PB15 (28)
INP3PB12 (25)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PA9 (30)
OUT1PA4 (14)
OUT2PA5 (15)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10), PB1 (19)
INPPA4 (14), PA7 (17)
OUTPA6 (16, AF13), PB0 (18, AF13)
COMP2INMPA2 (12), PA3 (13), PA6 (16)
INPPB0 (18), PB2 (20)
OUTPA12 (33, AF14)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF1), PB12 (25, AF1)
CH1PA8 (29, AF1)
CH1NPA7 (17, AF1), PB13 (26, AF1)
CH2PA9 (30, AF1)
CH2NPB0 (18, AF1), PB14 (27, AF1)
CH3PA10 (31, AF1)
CH3NPB1 (19, AF1), PB15 (28, AF1)
CH4PA11 (32, AF1)
ETRPA12 (33, AF1)
TIM2CH1PA0 (10, AF1), PA5 (15, AF1), PA15(JTDI) (38, AF1)
CH2PA1 (11, AF1), PB3(JTDO/TRACESWO) (39, AF1)
CH3PA2 (12, AF1), PB10 (21, AF1)
CH4PA3 (13, AF1)
ETRPA0 (10, AF14), PA5 (15, AF14), PA15(JTDI) (38, AF14)
TIM3CH1PA6 (16, AF2), PB4(NJTRST) (40, AF2)
CH2PA7 (17, AF2), PB5 (41, AF2)
CH3PB0 (18, AF2)
CH4PB1 (19, AF2)
TIM4CH1PB6 (42, AF2)
CH2PB7 (43, AF2)
CH3PB8 (45, AF2)
TIM5CH1PA0 (10, AF2)
CH2PA1 (11, AF2)
CH3PA2 (12, AF2)
CH4PA3 (13, AF2)
ETRPA4 (14, AF2)
TIM8BKINPA6 (16, AF3)
BKIN2PA8 (29, AF3)
CH1PB10 (21, AF2)
CH1NPA5 (15, AF3), PA7 (17, AF3)
CH2PB13 (26, AF2)
CH2NPB0 (18, AF3), PB14 (27, AF3)
CH3PB12 (25, AF2)
CH3NPB1 (19, AF3), PB15 (28, AF3)
CH4NPB2 (20, AF3)
ETRPA0 (10, AF3)
TIM12CH1PB14 (27, AF2)
CH2PB15 (28, AF2)
TIM15BKINPA0 (10, AF4)
CH1PA2 (12, AF4)
CH1NPA1 (11, AF4)
CH2PA3 (13, AF4)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB2 (20, AF5)
CH2PB4(NJTRST) (40, AF4)
IN1PA1 (11, AF5)
IN2PA2 (12, AF5)
LPTIM2CH1PA4 (14, AF3), PB13 (26, AF3)
IN1PB10 (21, AF3)
IN2PA10 (31, AF4)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (2)
OUT2PB2 (20, AF0)
REFINPB15 (28, AF0)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (37, AF0)
JTDIPA15(JTDI) (38, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (39, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (34, AF0)
NJTRSTPB4(NJTRST) (40, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPB2 (20)
MCO_1PA8 (29, AF0)
OSC_INPH0-OSC_IN (5)
OSC_OUTPH1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN(OSC32_IN) (3)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_WKUP1PA0 (10)
PWR_WKUP2PA2 (12)
PWR_WKUP4PC13 (2)
PWR_WKUP5PB7 (43)
TAMP_IN1PC13 (2)
TAMP_IN2PA0 (10)
TAMP_IN4PA2 (12)
TAMP_IN5PA1 (11)
TAMP_OUT1PA0 (10)
TAMP_OUT2PC13 (2)
TAMP_OUT3PC13 (2), PA2 (12)
TAMP_OUT4PA1 (11)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), AES (аппаратное шифрование AES), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводPWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3
3PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
4PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT
5PH0-OSC_INввод-выводRCC_OSC_IN
6PH1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, COMP1_INM, FDCAN2_RX (AF9), PWR_WKUP1, SPI3_RDY (AF6), SPI4_SCK (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
11PA1ввод-выводADC1_INP1, ADC2_INP1, LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7), USART6_CK (AF14)
12PA2ввод-выводADC1_INP14, ADC2_INP14, COMP2_INM, LPTIM1_IN2 (AF5), LPUART1_TX (AF3), OCTOSPI1_NCS1 (AF10), PWR_WKUP2, TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
13PA3ввод-выводADC1_INP15, ADC2_INP15, COMP2_INM, I2S2_WS (AF5), I2S3_SDO (AF6), OCTOSPI1_CLK (AF3), PLAY1_IN6 (AF14), SPI2_NSS (AF5), SPI3_MOSI (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)
14PA4ввод-выводADC1_INP18, ADC2_INP18, COMP1_INP, DAC1_OUT1, I2S1_WS (AF5), I2S3_SDO (AF4), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PLAY1_OUT12 (AF14), SPI1_NSS (AF5), SPI3_MOSI (AF4), SPI3_NSS (AF6), TIM5_ETR (AF2), USART2_CK (AF7)
15PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3)
16PA6ввод-выводADC1_INP3, ADC2_INP3, COMP1_OUT (AF13), COMP2_INM, I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), SPI1_MISO (AF5), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
17PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, COMP1_INP, I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
18PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_OUT (AF13), COMP2_INP, I2S3_SDI (AF5), OCTOSPI1_IO1 (AF6), SPI3_MISO (AF5), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART2_TX (AF7)
19PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, I2S2_WS (AF5), OCTOSPI1_IO0 (AF6), PLAY1_OUT5 (AF14), SPI2_NSS (AF5), SPI3_SCK (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USART3_RX (AF7)
20PB2ввод-выводADC3_INP0, COMP2_INP, I2S2_CK (AF6), I2S3_SDO (AF7), LPTIM1_CH1 (AF5), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), PLAY1_IN8 (AF14), RCC_LSCO, RTC_OUT2 (AF0), SPI1_RDY (AF4), SPI2_SCK (AF6), SPI3_MOSI (AF7), TIM8_CH4N (AF3)
21PB10ввод-выводI2S2_CK (AF5), I3C2_SCL (AF8), LPTIM2_IN1 (AF3), OCTOSPI1_NCS2 (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), TIM8_CH1 (AF2), USART3_TX (AF7)
22VCAPпитание—
23VSSпитание—
24VDDпитание—
25PB12ввод-выводADC3_INP3, FDCAN2_RX (AF9), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM8_CH3 (AF2), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7)
26PB13ввод-выводFDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPUART1_RX (AF8), SPI2_SCK (AF5), TIM1_CH1N (AF1), TIM8_CH2 (AF2), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7)
27PB14ввод-выводI2S2_SDI (AF5), PLAY1_OUT2 (AF14), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
28PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, ADC3_INP2, I2S1_SDO (AF6), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PWR_PVD_IN, RTC_REFIN (AF0), SPI1_MOSI (AF6), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART1_RX (AF4)
29PA8ввод-выводI2C3_SCL (AF4), I3C2_SCL (AF9), RCC_MCO_1 (AF0), SPI1_RDY (AF5), SPI4_MOSI (AF6), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF11), USART1_CK (AF7), USB_SOF (AF10)
30PA9ввод-выводDAC1_EXTI9, I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), OCTOSPI1_NCS1 (AF10), PLAY1_IN4 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7)
31PA10ввод-выводFDCAN2_TX (AF9), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7)
32PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM
33PA12ввод-выводCOMP2_OUT (AF14), FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP
34PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
35VSSпитание—
36VDDпитание—
37PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
38PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), OCTOSPI1_NCS2 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11), USART1_TX (AF7)
39PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), FDCAN2_TX (AF9), I2S1_CK (AF5), I2S3_CK (AF6), I3C2_SDA (AF3), LPUART1_TX (AF8), SPI1_SCK (AF5), SPI3_SCK (AF6), TIM2_CH2 (AF1), UART5_TX (AF14), UART7_RX (AF11)
40PB4(NJTRST)ввод-выводDEBUG_NJTRST (AF0), I2C3_SDA (AF9), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I3C2_SDA (AF8), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), TIM3_CH1 (AF2), UART7_TX (AF11)
41PB5ввод-выводFDCAN2_RX (AF9), I2C1_SMBA (AF4), I2S1_SDO (AF5), I2S3_SDO (AF7), OCTOSPI1_NCLK (AF3), SPI1_MOSI (AF5), SPI3_MOSI (AF7), TIM3_CH2 (AF2), UART5_RX (AF14), USART6_TX (AF6)
42PB6ввод-выводCEC (AF5), FDCAN2_TX (AF9), I2C1_SCL (AF4), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS2 (AF10), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7), USART6_RX (AF6)
43PB7ввод-выводFDCAN1_TX (AF9), I2C1_SDA (AF4), I3C1_SDA (AF3), LPUART1_RX (AF8), PWR_WKUP5, SPI4_MISO (AF5), TIM4_CH2 (AF2), USART1_RX (AF7), USART6_CTS (AF6), USART6_NSS (AF6)
44BOOT0загрузка—
45PB8ввод-выводFDCAN1_RX (AF9), I2C1_SCL (AF4), I2S3_WS (AF6), I3C1_SCL (AF3), PLAY1_IN1 (AF14), SPI3_NSS (AF6), SPI4_RDY (AF5), TIM4_CH3 (AF2), UART4_RX (AF8)
46VCAPпитание—
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VCAP22, 46вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD24, 36, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H553CGTx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H553CGSTM32H553CGTx1 МБ304 КБ

Линейка STM32H5x3, семейство STM32H5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H523CCSTM32H5x348 из 48выводы совпадают полностьютолько у этого: ADC3, AES, COMP1, COMP2, CORDIC, UART7, USART6; только у него: I2C2, VREFBUF; флеш-память до 1024 и 256 КБ; ОЗУ 304 и 272 КБ
STM32H523CESTM32H5x348 из 48выводы совпадают полностьютолько у этого: ADC3, AES, COMP1, COMP2, CORDIC, UART7, USART6; только у него: I2C2, VREFBUF; флеш-память до 1024 и 512 КБ; ОЗУ 304 и 272 КБ
STM32H533CESTM32H5x348 из 48выводы совпадают полностьютолько у этого: ADC3, COMP1, COMP2, CORDIC, UART7, USART6; только у него: I2C2, VREFBUF; флеш-память до 1024 и 512 КБ; ОЗУ 304 и 272 КБ
STM32H543CESTM32H5x348 из 48выводы совпадают полностьютолько у этого: AES; флеш-память до 1024 и 512 КБ
STM32H543CGSTM32H5x348 из 48выводы совпадают полностьютолько у этого: AES
STM32H503CBSTM32H50348 из 48выводы совпадают полностьютолько у этого: ADC2, ADC3, AES, COMP2, CORDIC, FDCAN2, HDMI_CEC, I2C3, OCTOSPI1, PKA, SPI4, TIM12, TIM15, TIM4, TIM5, TIM8, UART4, UART5, UART7, UCPD1, USART6; только у него: I2C2, OPAMP1; флеш-память до 1024 и 128 КБ; ОЗУ 304 и 32 КБ
STM32U3B5CGTxSTM32U3x546 из 4844: BOOT0 → PH3; 46: VCAP → PB9только у этого: ADC3, AES, CORDIC, HDMI_CEC, I2S1, I2S2, I2S3, TIM5, UART5, UART7, UCPD1, USART6; только у него: ADF1, I2C2, I2C4, IRTIM, LPTIM3, LPTIM4, OPAMP1, OPAMP2, SAI1, TIM16, TIM17, TSC; ОЗУ 304 и 640 КБ
STM32U3B5CITxSTM32U3x546 из 4844: BOOT0 → PH3; 46: VCAP → PB9только у этого: ADC3, AES, CORDIC, HDMI_CEC, I2S1, I2S2, I2S3, TIM5, UART5, UART7, UCPD1, USART6; только у него: ADF1, I2C2, I2C4, IRTIM, LPTIM3, LPTIM4, OPAMP1, OPAMP2, SAI1, TIM16, TIM17, TSC; флеш-память до 1024 и 2048 КБ; ОЗУ 304 и 640 КБ
STM32U3C5CITxSTM32U3x546 из 4844: BOOT0 → PH3; 46: VCAP → PB9только у этого: ADC3, CORDIC, HDMI_CEC, I2S1, I2S2, I2S3, TIM5, UART5, UART7, UCPD1, USART6; только у него: ADF1, I2C2, I2C4, IRTIM, LPTIM3, LPTIM4, OPAMP1, OPAMP2, SAI1, TIM16, TIM17, TSC; флеш-память до 1024 и 2048 КБ; ОЗУ 304 и 640 КБ
STM32U535CBTxSTM32U5x546 из 4844: BOOT0 → PH3; 46: VCAP → PB9только у этого: ADC2, ADC3, AES, COMP2, FDCAN2, HDMI_CEC, I2S1, I2S2, I2S3, I3C1, I3C2, PKA, SPI4, TIM12, UART5, UART7, UCPD1, USART2, USART6, USB; только у него: ADC4, ADF1, FMAC, I2C2, I2C4, IRTIM, LPTIM3, LPTIM4, MDF1, OPAMP1, SAI1, TIM16, TIM17, TSC, USB_DRD_FS; флеш-память до 1024 и 128 КБ; ОЗУ 304 и 274 КБ
STM32U535CCTxSTM32U5x546 из 4844: BOOT0 → PH3; 46: VCAP → PB9только у этого: ADC2, ADC3, AES, COMP2, FDCAN2, HDMI_CEC, I2S1, I2S2, I2S3, I3C1, I3C2, PKA, SPI4, TIM12, UART5, UART7, UCPD1, USART2, USART6, USB; только у него: ADC4, ADF1, FMAC, I2C2, I2C4, IRTIM, LPTIM3, LPTIM4, MDF1, OPAMP1, SAI1, TIM16, TIM17, TSC, USB_DRD_FS; флеш-память до 1024 и 256 КБ; ОЗУ 304 и 274 КБ
STM32U535CETxSTM32U5x546 из 4844: BOOT0 → PH3; 46: VCAP → PB9только у этого: ADC2, ADC3, AES, COMP2, FDCAN2, HDMI_CEC, I2S1, I2S2, I2S3, I3C1, I3C2, PKA, SPI4, TIM12, UART5, UART7, UCPD1, USART2, USART6, USB; только у него: ADC4, ADF1, FMAC, I2C2, I2C4, IRTIM, LPTIM3, LPTIM4, MDF1, OPAMP1, SAI1, TIM16, TIM17, TSC, USB_DRD_FS; флеш-память до 1024 и 512 КБ; ОЗУ 304 и 274 КБ

Частые вопросы

На каких выводах USART1 у STM32H553CG?

В корпусе LQFP48 сигнал USART1_TX выведен на PB14 (вывод 27, AF4) или PA9 (вывод 30, AF7) или PA15(JTDI) (вывод 38, AF7) или PB6 (вывод 42, AF7), USART1_RX — на PB15 (вывод 28, AF4) или PA10 (вывод 31, AF7) или PB7 (вывод 43, AF7).

Где у STM32H553CG выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (вывод 34, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H553CG?

I2C1_SCL — PB6 (вывод 42, AF4) или PB8 (вывод 45, AF4), I2C1_SDA — PB7 (вывод 43, AF4).

Сколько выводов ввода-вывода у STM32H553CG в корпусе LQFP48?

35 из 48. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
