STM32H562RG в корпусе VFQFPN68: распиновка
STM32H562RG — микроконтроллер STM32H5 на ядре Cortex-M33: 1 МБ флеш-памяти и 640 КБ ОЗУ. Корпус VFQFPN68 — 68 выводов, из них 53 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M33
- Флеш-память
- 1 МБ
- ОЗУ
- 640 КБ
- Корпус
- VFQFPN68, 68 выводов
- Линий ввода-вывода
- 53

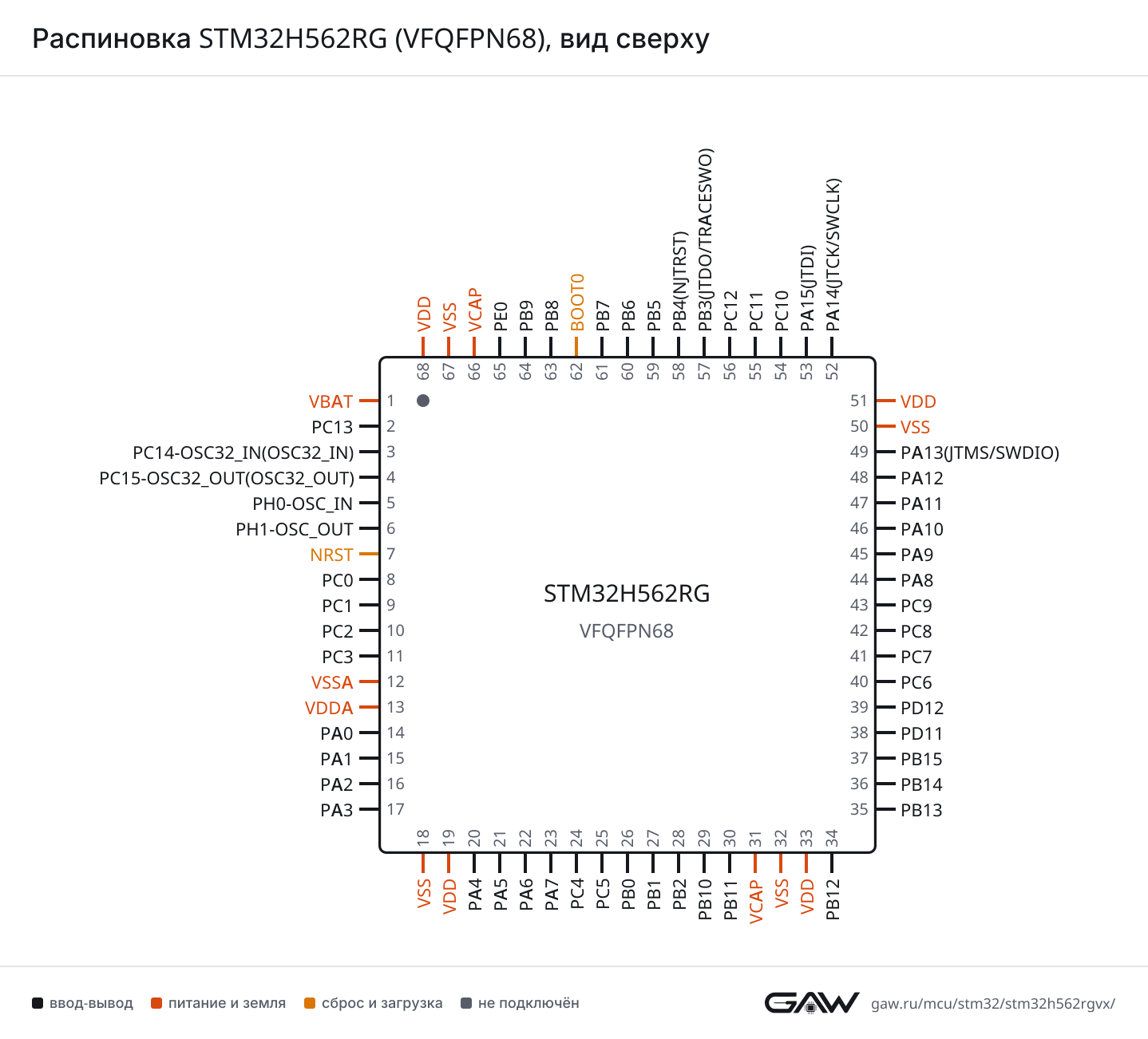

Схема корпуса VFQFPN68
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (44, AF7) |
| CTS | PA11 (47, AF7) | |
| DE | PA12 (48, AF7) | |
| NSS | PA11 (47, AF7) | |
| RTS | PA12 (48, AF7) | |
| RX | PB15 (37, AF4), PA10 (46, AF7), PB7 (61, AF7) | |
| TX | PB14 (36, AF4), PA9 (45, AF7), PB6 (60, AF7) | |
| USART2 | CK | PA4 (20, AF7) |
| CTS | PA0 (14, AF7) | |
| DE | PA1 (15, AF7) | |
| NSS | PA0 (14, AF7) | |
| RTS | PA1 (15, AF7) | |
| RX | PA3 (17, AF7) | |
| TX | PA2 (16, AF7) | |
| USART3 | CK | PB12 (34, AF7), PC12 (56, AF7) |
| CTS | PB13 (35, AF7), PD11 (38, AF7) | |
| DE | PB14 (36, AF7), PD12 (39, AF7) | |
| NSS | PB13 (35, AF7), PD11 (38, AF7) | |
| RTS | PB14 (36, AF7), PD12 (39, AF7) | |
| RX | PC4 (24, AF7), PB11 (30, AF7), PC11 (55, AF7) | |
| TX | PB10 (29, AF7), PC10 (54, AF7) | |
| USART6 | CK | PC8 (42, AF7) |
| RX | PC7 (41, AF7) | |
| TX | PC6 (40, AF7) | |
| USART11 | CK | PB0 (26, AF7) |
| CTS | PB15 (37, AF7) | |
| DE | PC1 (9, AF7) | |
| NSS | PB15 (37, AF7) | |
| RTS | PC1 (9, AF7) | |
| RX | PA7 (23, AF7) | |
| TX | PA6 (22, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (26, AF8), PB15 (37, AF8) |
| DE | PB14 (36, AF8), PA15(JTDI) (53, AF8) | |
| RTS | PB14 (36, AF8), PA15(JTDI) (53, AF8) | |
| RX | PA1 (15, AF8), PD11 (38, AF8), PA11 (47, AF6), PC11 (55, AF8), PB8 (63, AF8) | |
| TX | PA0 (14, AF8), PD12 (39, AF8), PA12 (48, AF6), PC10 (54, AF8), PB9 (64, AF8) | |
| UART5 | CTS | PC9 (43, AF8) |
| DE | PC8 (42, AF8) | |
| RTS | PC8 (42, AF8) | |
| RX | PB12 (34, AF14), PB15 (37, AF14), PB5 (59, AF14) | |
| TX | PB13 (35, AF14), PC12 (56, AF8), PB6 (60, AF14) | |
| UART7 | RX | PA8 (44, AF11), PB3(JTDO/TRACESWO) (57, AF11) |
| TX | PA15(JTDI) (53, AF11), PB4(NJTRST) (58, AF11) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (47, AF3) |
| DE | PA12 (48, AF3) | |
| RTS | PA12 (48, AF3) | |
| RX | PA10 (46, AF3), PB7 (61, AF8) | |
| TX | PA9 (45, AF3), PB6 (60, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (22, AF5), PB4(NJTRST) (58, AF5) |
| MOSI | PA7 (23, AF5), PB5 (59, AF5) | |
| NSS | PA4 (20, AF5), PA15(JTDI) (53, AF5) | |
| RDY | PB2 (28, AF4), PA8 (44, AF5) | |
| SCK | PA5 (21, AF5), PB3(JTDO/TRACESWO) (57, AF5) | |
| SPI2 | MISO | PC2 (10, AF5), PB14 (36, AF5) |
| MOSI | PC1 (9, AF5), PC3 (11, AF5), PB15 (37, AF5) | |
| NSS | PA3 (17, AF5), PB12 (34, AF5), PA11 (47, AF5), PB4(NJTRST) (58, AF7), PB9 (64, AF5) | |
| RDY | PC0 (8, AF7), PB11 (30, AF5) | |
| SCK | PB10 (29, AF5), PB13 (35, AF5), PA9 (45, AF5), PA12 (48, AF5) | |
| SPI3 | MISO | PC11 (55, AF6), PB4(NJTRST) (58, AF6) |
| MOSI | PB2 (28, AF7), PC12 (56, AF6), PB5 (59, AF7) | |
| NSS | PA4 (20, AF6), PA15(JTDI) (53, AF6) | |
| RDY | PA0 (14, AF6), PE0 (65, AF6) | |
| SCK | PC10 (54, AF6), PB3(JTDO/TRACESWO) (57, AF6) | |
| SPI6 | MISO | PA6 (22, AF8), PB4(NJTRST) (58, AF8) |
| MOSI | PA7 (23, AF8), PB5 (59, AF8) | |
| NSS | PA0 (14, AF5), PA4 (20, AF8), PA15(JTDI) (53, AF7) | |
| SCK | PA5 (21, AF8), PC12 (56, AF5), PB3(JTDO/TRACESWO) (57, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S1 | CK | PA5 (21, AF5), PB3(JTDO/TRACESWO) (57, AF5) |
| MCK | PC4 (24, AF5) | |
| SDI | PA6 (22, AF5), PB4(NJTRST) (58, AF5) | |
| SDO | PA7 (23, AF5), PB5 (59, AF5) | |
| WS | PA4 (20, AF5), PA15(JTDI) (53, AF5) | |
| I2S2 | CK | PB10 (29, AF5), PB13 (35, AF5), PA9 (45, AF5), PA12 (48, AF5) |
| MCK | PC6 (40, AF5) | |
| SDI | PC2 (10, AF5), PB14 (36, AF5) | |
| SDO | PC1 (9, AF5), PC3 (11, AF5), PB15 (37, AF5) | |
| WS | PA3 (17, AF5), PB12 (34, AF5), PA11 (47, AF5), PB4(NJTRST) (58, AF7), PB9 (64, AF5) | |
| I2S3 | CK | PC10 (54, AF6), PB3(JTDO/TRACESWO) (57, AF6) |
| MCK | PC7 (41, AF6) | |
| SDI | PC11 (55, AF6), PB4(NJTRST) (58, AF6) | |
| SDO | PB2 (28, AF7), PC12 (56, AF6), PB5 (59, AF7) | |
| WS | PA4 (20, AF6), PA15(JTDI) (53, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (60, AF4), PB8 (63, AF4) |
| SDA | PB7 (61, AF4), PB9 (64, AF4) | |
| SMBA | PB5 (59, AF4) | |
| I2C2 | SCL | PB10 (29, AF4) |
| SDA | PB11 (30, AF4), PB12 (34, AF4), PB3(JTDO/TRACESWO) (57, AF4) | |
| SMBA | PB13 (35, AF4) | |
| I2C3 | SCL | PA8 (44, AF4) |
| SDA | PC9 (43, AF4) | |
| SMBA | PA9 (45, AF4) | |
| I2C4 | SCL | PD12 (39, AF4), PB6 (60, AF6), PB8 (63, AF6) |
| SDA | PB7 (61, AF6), PB9 (64, AF6) | |
| SMBA | PD11 (38, AF4), PB5 (59, AF6) |
I3C — шина I3C
| Блок | Сигнал | Выводы |
|---|---|---|
| I3C1 | SCL | PD12 (39, AF5), PB6 (60, AF3), PB8 (63, AF3) |
| SDA | PB7 (61, AF3), PB9 (64, AF3) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (47, AF9), PB8 (63, AF9), PE0 (65, AF9) |
| TX | PA12 (48, AF9), PB7 (61, AF9), PB9 (64, AF9) |
USB — USB Full Speed, устройство
| Блок | Сигнал | Выводы |
|---|---|---|
| USB | DM | PA11 (47, AF10) |
| DP | PA12 (48, AF10) | |
| SOF | PA8 (44, AF10) |
UCPD — контроллер USB Type-C Power Delivery
| Блок | Сигнал | Выводы |
|---|---|---|
| UCPD1 | CC1 | PB13 (35) |
| CC2 | PB14 (36) | |
| DB1 | PA9 (45) | |
| DB2 | PC9 (43) | |
| FRSTX | PB12 (34, AF6), PA10 (46, AF6) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (64, AF7) |
| CK | PC12 (56, AF12) | |
| CKIN | PB8 (63, AF7) | |
| CMD | PB2 (28, AF12) | |
| D0 | PB13 (35, AF12), PC8 (42, AF12), PA10 (46, AF12) | |
| D0DIR | PC6 (40, AF8) | |
| D1 | PC9 (43, AF12) | |
| D2 | PC10 (54, AF12) | |
| D3 | PC11 (55, AF12) | |
| D4 | PB8 (63, AF12) | |
| D5 | PB9 (64, AF12) | |
| D6 | PC6 (40, AF12) | |
| D7 | PC7 (41, AF12) | |
| D123DIR | PC7 (41, AF8) |
OCTOSPI — интерфейс Octo-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| OCTOSPI1 | CLK | PA3 (17, AF3), PB2 (28, AF9), PB15 (37, AF10), PB4(NJTRST) (58, AF3) |
| DQS | PA1 (15, AF6), PC5 (25, AF10), PB2 (28, AF10) | |
| IO0 | PC3 (11, AF9), PB1 (27, AF6), PD11 (38, AF9), PC9 (43, AF9) | |
| IO1 | PB0 (26, AF6), PD12 (39, AF9), PC10 (54, AF9) | |
| IO2 | PC2 (10, AF9), PA7 (23, AF10) | |
| IO3 | PA1 (15, AF9), PA6 (22, AF6) | |
| IO4 | PC1 (9, AF10) | |
| IO5 | PC2 (10, AF6), PC6 (40, AF11) | |
| IO6 | PC3 (11, AF6), PC7 (41, AF11) | |
| IO7 | PC0 (8, AF10) | |
| NCLK | PB12 (34, AF3), PB5 (59, AF3) | |
| NCS | PB10 (29, AF9), PC11 (55, AF9), PB6 (60, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PC4 (24, AF2), PD11 (38, AF2) |
| D1 | PC1 (9, AF2), PB2 (28, AF2), PD12 (39, AF6) | |
| D3 | PC3 (11, AF2), PC5 (25, AF2) | |
| FS_A | PC5 (25, AF6) | |
| MCLK_A | PC0 (8, AF6) | |
| SCK_A | PC6 (40, AF6) | |
| SD_A | PC1 (9, AF6), PB2 (28, AF6) | |
| SD_B | PA3 (17, AF6) | |
| SAI2 | FS_A | PD12 (39, AF10) |
| FS_B | PC0 (8, AF8), PA12 (48, AF8) | |
| MCLK_A | PE0 (65, AF10) | |
| MCLK_B | PA1 (15, AF10) | |
| SCK_B | PA2 (16, AF8) | |
| SD_A | PC1 (9, AF8), PD11 (38, AF10) | |
| SD_B | PA0 (14, AF10) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15(JTDI) (53, AF4), PB6 (60, AF5) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (30), PD11 (38), PA11 (47), PC11 (55) |
| EXTI15 | PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (37), PA15(JTDI) (53) | |
| INN1 | PA0 (14) | |
| INN3 | PA7 (23) | |
| INN4 | PC5 (25) | |
| INN5 | PB0 (26) | |
| INN10 | PC1 (9) | |
| INN11 | PC2 (10) | |
| INN12 | PC3 (11) | |
| INN18 | PA5 (21) | |
| INP0 | PA0 (14) | |
| INP1 | PA1 (15) | |
| INP3 | PA6 (22) | |
| INP4 | PC4 (24) | |
| INP5 | PB1 (27) | |
| INP7 | PA7 (23) | |
| INP8 | PC5 (25) | |
| INP9 | PB0 (26) | |
| INP10 | PC0 (8) | |
| INP11 | PC1 (9) | |
| INP12 | PC2 (10) | |
| INP13 | PC3 (11) | |
| INP14 | PA2 (16) | |
| INP15 | PA3 (17) | |
| INP18 | PA4 (20) | |
| INP19 | PA5 (21) | |
| ADC2 | EXTI11 | PB11 (30), PD11 (38), PA11 (47), PC11 (55) |
| EXTI15 | PC15-OSC32_OUT(OSC32_OUT) (4), PB15 (37), PA15(JTDI) (53) | |
| INN1 | PA0 (14) | |
| INN3 | PA7 (23) | |
| INN4 | PC5 (25) | |
| INN5 | PB0 (26) | |
| INN10 | PC1 (9) | |
| INN11 | PC2 (10) | |
| INN12 | PC3 (11) | |
| INN18 | PA5 (21) | |
| INP0 | PA0 (14) | |
| INP1 | PA1 (15) | |
| INP3 | PA6 (22) | |
| INP4 | PC4 (24) | |
| INP5 | PB1 (27) | |
| INP7 | PA7 (23) | |
| INP8 | PC5 (25) | |
| INP9 | PB0 (26) | |
| INP10 | PC0 (8) | |
| INP11 | PC1 (9) | |
| INP12 | PC2 (10) | |
| INP13 | PC3 (11) | |
| INP14 | PA2 (16) | |
| INP15 | PA3 (17) | |
| INP18 | PA4 (20) | |
| INP19 | PA5 (21) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PC9 (43), PA9 (45), PB9 (64) |
| OUT1 | PA4 (20) | |
| OUT2 | PA5 (21) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (22, AF1), PB12 (34, AF1) |
| CH1 | PA8 (44, AF1) | |
| CH1N | PA7 (23, AF1), PB13 (35, AF1) | |
| CH2 | PA9 (45, AF1) | |
| CH2N | PB0 (26, AF1), PB14 (36, AF1) | |
| CH3 | PA10 (46, AF1) | |
| CH3N | PB1 (27, AF1), PB15 (37, AF1) | |
| CH4 | PA11 (47, AF1) | |
| CH4N | PC5 (25, AF1) | |
| ETR | PA12 (48, AF1) | |
| TIM2 | CH1 | PA0 (14, AF1), PA5 (21, AF1), PA15(JTDI) (53, AF1) |
| CH2 | PA1 (15, AF1), PB3(JTDO/TRACESWO) (57, AF1) | |
| CH3 | PA2 (16, AF1), PB10 (29, AF1) | |
| CH4 | PA3 (17, AF1), PC4 (24, AF1), PB11 (30, AF1) | |
| ETR | PA0 (14, AF14), PA5 (21, AF14), PA15(JTDI) (53, AF14) | |
| TIM3 | CH1 | PA6 (22, AF2), PC6 (40, AF2), PB4(NJTRST) (58, AF2) |
| CH2 | PA7 (23, AF2), PC7 (41, AF2), PB5 (59, AF2) | |
| CH3 | PB0 (26, AF2), PC8 (42, AF2) | |
| CH4 | PB1 (27, AF2), PC9 (43, AF2) | |
| TIM4 | CH1 | PD12 (39, AF2), PB6 (60, AF2) |
| CH2 | PB7 (61, AF2) | |
| CH3 | PB8 (63, AF2) | |
| CH4 | PC2 (10, AF2), PB9 (64, AF2) | |
| ETR | PE0 (65, AF2) | |
| TIM5 | CH1 | PA0 (14, AF2) |
| CH2 | PA1 (15, AF2) | |
| CH3 | PA2 (16, AF2) | |
| CH4 | PA3 (17, AF2) | |
| ETR | PA4 (20, AF2) | |
| TIM8 | BKIN | PA6 (22, AF3) |
| BKIN2 | PA8 (44, AF3) | |
| CH1 | PC6 (40, AF3) | |
| CH1N | PA5 (21, AF3), PA7 (23, AF3) | |
| CH2 | PC7 (41, AF3) | |
| CH2N | PB0 (26, AF3), PB14 (36, AF3) | |
| CH3 | PC8 (42, AF3) | |
| CH3N | PB1 (27, AF3), PB15 (37, AF3) | |
| CH4 | PC9 (43, AF3) | |
| CH4N | PB2 (28, AF3) | |
| ETR | PA0 (14, AF3) | |
| TIM12 | CH1 | PB14 (36, AF2) |
| CH2 | PB15 (37, AF2) | |
| TIM13 | CH1 | PA6 (22, AF9) |
| TIM14 | CH1 | PA7 (23, AF9) |
| TIM15 | BKIN | PA0 (14, AF4) |
| CH1 | PA2 (16, AF4), PC12 (56, AF2) | |
| CH1N | PA1 (15, AF4) | |
| CH2 | PA3 (17, AF4) | |
| TIM16 | BKIN | PC0 (8, AF1), PB4(NJTRST) (58, AF1) |
| CH1 | PB8 (63, AF1) | |
| CH1N | PB6 (60, AF1) | |
| TIM17 | BKIN | PB5 (59, AF1) |
| CH1 | PC2 (10, AF1), PB9 (64, AF1) | |
| CH1N | PB7 (61, AF1) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | CH1 | PB2 (28, AF5) |
| CH2 | PB4(NJTRST) (58, AF4) | |
| ETR | PE0 (65, AF1) | |
| IN1 | PA1 (15, AF5), PD12 (39, AF1) | |
| IN2 | PA2 (16, AF5) | |
| LPTIM2 | CH1 | PA4 (20, AF3), PB13 (35, AF3) |
| CH2 | PE0 (65, AF3) | |
| ETR | PC4 (24, AF3), PB11 (30, AF3), PE0 (65, AF4) | |
| IN1 | PB10 (29, AF3), PD12 (39, AF3) | |
| IN2 | PD11 (38, AF3), PA10 (46, AF4) | |
| LPTIM3 | CH1 | PC3 (11, AF3), PB0 (26, AF14), PB10 (29, AF2) |
| CH2 | PB1 (27, AF14) | |
| ETR | PB14 (36, AF14), PC10 (54, AF2) | |
| IN1 | PB13 (35, AF2), PC11 (55, AF2) | |
| IN2 | PA15(JTDI) (53, AF2) | |
| LPTIM5 | ETR | PB2 (28, AF13) |
| LPTIM6 | ETR | PB3(JTDO/TRACESWO) (57, AF14) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT1 | PC13 (2) |
| OUT2 | PB2 (28, AF0) | |
| REFIN | PB15 (37, AF0) | |
| TS | PC13 (2) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (40, AF13), PA9 (45, AF13) |
| D1 | PC7 (41, AF13), PA10 (46, AF13) | |
| D2 | PB15 (37, AF13), PC8 (42, AF13), PE0 (65, AF13) | |
| D3 | PC9 (43, AF13), PA8 (44, AF13) | |
| D4 | PC11 (55, AF13) | |
| D5 | PB6 (60, AF13) | |
| D6 | PB8 (63, AF13) | |
| D7 | PB4(NJTRST) (58, AF13), PB9 (64, AF13) | |
| D8 | PC10 (54, AF13) | |
| D9 | PC12 (56, AF13) | |
| D10 | PB5 (59, AF13) | |
| D11 | PA15(JTDI) (53, AF13) | |
| D12 | PD12 (39, AF13) | |
| HSYNC | PA4 (20, AF13) | |
| PIXCLK | PA6 (22, AF13) | |
| VSYNC | PB7 (61, AF13) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PC6 (40, AF13), PA9 (45, AF13) |
| D1 | PC7 (41, AF13), PA10 (46, AF13) | |
| D2 | PB15 (37, AF13), PC8 (42, AF13), PE0 (65, AF13) | |
| D3 | PC9 (43, AF13), PA8 (44, AF13) | |
| D4 | PC11 (55, AF13) | |
| D5 | PB6 (60, AF13) | |
| D6 | PB8 (63, AF13) | |
| D7 | PB4(NJTRST) (58, AF13), PB9 (64, AF13) | |
| D8 | PC10 (54, AF13) | |
| D9 | PC12 (56, AF13) | |
| D10 | PB5 (59, AF13) | |
| D11 | PA15(JTDI) (53, AF13) | |
| D12 | PD12 (39, AF13) | |
| D14 | PA5 (21, AF13) | |
| D15 | PC5 (25, AF4) | |
| DE | PA4 (20, AF13) | |
| PDCK | PA6 (22, AF13) | |
| RDY | PB7 (61, AF13) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (52, AF0) |
| JTDI | PA15(JTDI) (53, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (57, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (49, AF0) | |
| NJTRST | PB4(NJTRST) (58, AF0) | |
| TRACED0 | PC1 (9, AF0) | |
| TRACED1 | PC8 (42, AF0) | |
| TRACED3 | PC12 (56, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | LSCO | PB2 (28) |
| MCO_1 | PA8 (44, AF0) | |
| MCO_2 | PC9 (43, AF0) | |
| OSC_IN | PH0-OSC_IN (5) | |
| OSC_OUT | PH1-OSC_OUT (6) | |
| OSC32_IN | PC14-OSC32_IN(OSC32_IN) (3) | |
| OSC32_OUT | PC15-OSC32_OUT(OSC32_OUT) (4) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC2 (10, AF0) |
| PWR_CSTOP | PC3 (11, AF0) | |
| PWR_WKUP1 | PA0 (14) | |
| PWR_WKUP2 | PA2 (16) | |
| PWR_WKUP4 | PC13 (2) | |
| PWR_WKUP5 | PB7 (61) | |
| PWR_WKUP6 | PC1 (9) | |
| TAMP_IN1 | PC13 (2) | |
| TAMP_IN2 | PA0 (14) | |
| TAMP_IN3 | PC1 (9) | |
| TAMP_IN4 | PA2 (16) | |
| TAMP_IN5 | PA1 (15) | |
| TAMP_OUT1 | PA0 (14) | |
| TAMP_OUT2 | PC13 (2) | |
| TAMP_OUT3 | PC13 (2), PA2 (16) | |
| TAMP_OUT4 | PA1 (15) | |
| TAMP_OUT5 | PC1 (9) |
Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), LPTIM4 (таймер с малым потреблением), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).
Таблица выводов
Все 68 выводов корпуса VFQFPN68 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | VBAT | питание | — |
| 2 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3 |
| 3 | PC14-OSC32_IN(OSC32_IN) | ввод-вывод | RCC_OSC32_IN |
| 4 | PC15-OSC32_OUT(OSC32_OUT) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT |
| 5 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 6 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 7 | NRST | сброс | — |
| 8 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, OCTOSPI1_IO7 (AF10), SAI1_MCLK_A (AF6), SAI2_FS_B (AF8), SPI2_RDY (AF7), TIM16_BKIN (AF1) |
| 9 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), I2S2_SDO (AF5), OCTOSPI1_IO4 (AF10), PWR_WKUP6, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_SD_A (AF8), SPI2_MOSI (AF5), TAMP_IN3, TAMP_OUT5, USART11_DE (AF7), USART11_RTS (AF7) |
| 10 | PC2 | ввод-вывод | ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, I2S2_SDI (AF5), OCTOSPI1_IO2 (AF9), OCTOSPI1_IO5 (AF6), PWR_CSLEEP (AF0), SPI2_MISO (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2) |
| 11 | PC3 | ввод-вывод | ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, I2S2_SDO (AF5), LPTIM3_CH1 (AF3), OCTOSPI1_IO0 (AF9), OCTOSPI1_IO6 (AF6), PWR_CSTOP (AF0), SAI1_D3 (AF2), SPI2_MOSI (AF5) |
| 12 | VSSA | питание | — |
| 13 | VDDA | питание | — |
| 14 | PA0 | ввод-вывод | ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, PWR_WKUP1, SAI2_SD_B (AF10), SPI3_RDY (AF6), SPI6_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 15 | PA1 | ввод-вывод | ADC1_INP1, ADC2_INP1, LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), SAI2_MCLK_B (AF10), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 16 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, LPTIM1_IN2 (AF5), PWR_WKUP2, SAI2_SCK_B (AF8), TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| 17 | PA3 | ввод-вывод | ADC1_INP15, ADC2_INP15, I2S2_WS (AF5), OCTOSPI1_CLK (AF3), SAI1_SD_B (AF6), SPI2_NSS (AF5), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7) |
| 18 | VSS | питание | — |
| 19 | VDD | питание | — |
| 20 | PA4 | ввод-вывод | ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7) |
| 21 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), PSSI_D14 (AF13), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3) |
| 22 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART11_TX (AF7) |
| 23 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART11_RX (AF7) |
| 24 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, I2S1_MCK (AF5), LPTIM2_ETR (AF3), SAI1_CK1 (AF2), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 25 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, OCTOSPI1_DQS (AF10), PSSI_D15 (AF4), SAI1_D3 (AF2), SAI1_FS_A (AF6), TIM1_CH4N (AF1) |
| 26 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, LPTIM3_CH1 (AF14), OCTOSPI1_IO1 (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART11_CK (AF7) |
| 27 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, LPTIM3_CH2 (AF14), OCTOSPI1_IO0 (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3) |
| 28 | PB2 | ввод-вывод | I2S3_SDO (AF7), LPTIM1_CH1 (AF5), LPTIM5_ETR (AF13), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), RCC_LSCO, RTC_OUT2 (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC1_CMD (AF12), SPI1_RDY (AF4), SPI3_MOSI (AF7), TIM8_CH4N (AF3) |
| 29 | PB10 | ввод-вывод | I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LPTIM3_CH1 (AF2), OCTOSPI1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7) |
| 30 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, I2C2_SDA (AF4), LPTIM2_ETR (AF3), SPI2_RDY (AF5), TIM2_CH4 (AF1), USART3_RX (AF7) |
| 31 | VCAP | питание | — |
| 32 | VSS | питание | — |
| 33 | VDD | питание | — |
| 34 | PB12 | ввод-вывод | I2C2_SDA (AF4), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7) |
| 35 | PB13 | ввод-вывод | I2C2_SMBA (AF4), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPTIM3_IN1 (AF2), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7) |
| 36 | PB14 | ввод-вывод | I2S2_SDI (AF5), LPTIM3_ETR (AF14), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| 37 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, DCMI_D2 (AF13), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PSSI_D2 (AF13), PWR_PVD_IN, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART11_CTS (AF7), USART11_NSS (AF7), USART1_RX (AF4) |
| 38 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPI1_IO0 (AF9), SAI1_CK1 (AF2), SAI2_SD_A (AF10), UART4_RX (AF8), USART3_CTS (AF7), USART3_NSS (AF7) |
| 39 | PD12 | ввод-вывод | DCMI_D12 (AF13), I2C4_SCL (AF4), I3C1_SCL (AF5), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPI1_IO1 (AF9), PSSI_D12 (AF13), SAI1_D1 (AF6), SAI2_FS_A (AF10), TIM4_CH1 (AF2), UART4_TX (AF8), USART3_DE (AF7), USART3_RTS (AF7) |
| 40 | PC6 | ввод-вывод | DCMI_D0 (AF13), I2S2_MCK (AF5), OCTOSPI1_IO5 (AF11), PSSI_D0 (AF13), SAI1_SCK_A (AF6), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| 41 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), I2S3_MCK (AF6), OCTOSPI1_IO6 (AF11), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| 42 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), PSSI_D2 (AF13), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| 43 | PC9 | ввод-вывод | AUDIOCLK (AF5), DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), OCTOSPI1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8), UCPD1_DB2 |
| 44 | PA8 | ввод-вывод | DCMI_D3 (AF13), I2C3_SCL (AF4), PSSI_D3 (AF13), RCC_MCO_1 (AF0), SPI1_RDY (AF5), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF11), USART1_CK (AF7), USB_SOF (AF10) |
| 45 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7) |
| 46 | PA10 | ввод-вывод | DCMI_D1 (AF13), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), PSSI_D1 (AF13), SDMMC1_D0 (AF12), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7) |
| 47 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10) |
| 48 | PA12 | ввод-вывод | FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10) |
| 49 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| 50 | VSS | питание | — |
| 51 | VDD | питание | — |
| 52 | PA14(JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| 53 | PA15(JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DCMI_D11 (AF13), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), LPTIM3_IN2 (AF2), PSSI_D11 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| 54 | PC10 | ввод-вывод | DCMI_D8 (AF13), I2S3_CK (AF6), LPTIM3_ETR (AF2), OCTOSPI1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| 55 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), I2S3_SDI (AF6), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 56 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), I2S3_SDO (AF6), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| 57 | PB3(JTDO/TRACESWO) | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), LPTIM6_ETR (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11) |
| 58 | PB4(NJTRST) | ввод-вывод | DCMI_D7 (AF13), DEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), PSSI_D7 (AF13), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| 59 | PB5 | ввод-вывод | DCMI_D10 (AF13), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14) |
| 60 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), I2C1_SCL (AF4), I2C4_SCL (AF6), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| 61 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I3C1_SDA (AF3), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_WKUP5, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 62 | BOOT0 | загрузка | — |
| 63 | PB8 | ввод-вывод | DCMI_D6 (AF13), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), I3C1_SCL (AF3), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| 64 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2S2_WS (AF5), I3C1_SDA (AF3), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| 65 | PE0 | ввод-вывод | DCMI_D2 (AF13), FDCAN1_RX (AF9), LPTIM1_ETR (AF1), LPTIM2_CH2 (AF3), LPTIM2_ETR (AF4), PSSI_D2 (AF13), SAI2_MCLK_A (AF10), SPI3_RDY (AF6), TIM4_ETR (AF2) |
| 66 | VCAP | питание | — |
| 67 | VSS | питание | — |
| 68 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 31, 66 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 19, 33, 51, 68 | питание цифровой части и линий ввода-вывода |
| VDDA | 13 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VSS | 18, 32, 50, 67 | общий провод (земля) |
| VSSA | 12 | общий провод аналоговой части |
| NRST | 7 | сброс, активный уровень — низкий |
| BOOT0 | 62 | выбор источника загрузки при сбросе |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H562RGVx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H562RG | STM32H562RGVx | 1 МБ | 640 КБ |
Линейка STM32H5x2, семейство STM32H5, ядро Cortex-M33.
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе VFQFPN68, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H562RI | STM32H562 | 68 из 68 | выводы совпадают полностьюфлеш-память до 1024 и 2048 КБ |
| STM32H563RG | STM32H5x3 | 68 из 68 | выводы совпадают полностьютолько у него: ETH, FDCAN2 |
| STM32H563RI | STM32H563/H573 | 68 из 68 | выводы совпадают полностьютолько у него: ETH, FDCAN2; флеш-память до 1024 и 2048 КБ |
| STM32H573RI | STM32H563/H573 | 68 из 68 | выводы совпадают полностьютолько у него: AES, ETH, FDCAN2; флеш-память до 1024 и 2048 КБ |
Частые вопросы
На каких выводах USART1 у STM32H562RG?
В корпусе VFQFPN68 сигнал USART1_TX выведен на PB14 (вывод 36, AF4) или PA9 (вывод 45, AF7) или PB6 (вывод 60, AF7), USART1_RX — на PB15 (вывод 37, AF4) или PA10 (вывод 46, AF7) или PB7 (вывод 61, AF7).
Где у STM32H562RG выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (вывод 49, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 52, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H562RG?
I2C1_SCL — PB6 (вывод 60, AF4) или PB8 (вывод 63, AF4), I2C1_SDA — PB7 (вывод 61, AF4) или PB9 (вывод 64, AF4).
Сколько выводов ввода-вывода у STM32H562RG в корпусе VFQFPN68?
53 из 68. Ещё 13 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H5Cortex-M33 до 250 МГц с TrustZone: от H503 до H5F5 — память, VOS0–VOS3, жизненный цикл, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту, мёртвое время, энкодер
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- Cortex-M3Регистры, карта памяти, bit-banding, NVIC, SysTick, MPU, старт, пример
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
