STM32H563MI в корпусе WLCSP80: распиновка

STM32H563MI — микроконтроллер STM32H5 на ядре Cortex-M33 с частотой до 250 МГц: 2 МБ флеш-памяти и 640 КБ ОЗУ. Корпус WLCSP80 — 80 шариков, из них 57 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M33
Частота ядра
до 250 МГц
Флеш-память
2 МБ
ОЗУ
640 КБ
Корпус
WLCSP80, 80 шариков
Линий ввода-вывода
57
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+125 °C, зависит от исполнения

Схема корпуса WLCSP80

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32H563MI в корпусе WLCSP80, вид сверхуABCDEFGHJKLMNPRT12345678910VDD — шарик A1VDDPD0 — шарик A3: FDCAN1_RX, FMC_D2, FMC_DA2, TIM8_CH4N, UART4_RX, UART9_CTSPD0PD2 — шарик A5: DCMI_D11, DEBUG_TRACED2, LPTIM4_ETR, PSSI_D11, PWR_WKUP7, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RXPD2VDD — шарик A7VDDVCAP — шарик A9VCAPVDDUSB — шарик B2VDDUSBPD1 — шарик B4: FDCAN1_TX, FMC_D3, FMC_DA3, UART4_TXPD1PB4(NJTRST) — шарик B6: DCMI_D7, DEBUG_NJTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, LPTIM1_CH2, OCTOSPI1_CLK, PSSI_D7, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TXPB4VSS — шарик B8VSSVBAT — шарик B10VBATPA12 — шарик C1: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_DPPA12PC10 — шарик C3: DCMI_D8, ETH_MII_TXD0, ETH_RMII_TXD0, I2S3_CK, LPTIM3_ETR, OCTOSPI1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PB3(JTDO/TRACESWO) — шарик C5: CRS_SYNC, DEBUG_JTDO-SWO, I2C2_SDA, I2S1_CK, I2S3_CK, LPTIM6_ETR, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART12_CTS, UART7_RXPB3PB7 — шарик C7: DCMI_VSYNC, FDCAN1_TX, FMC_NL, I2C1_SDA, I2C4_SDA, I3C1_SDA, LPUART1_RX, PSSI_RDY, PWR_WKUP5, TIM17_CH1N, TIM4_CH2, USART1_RXPB7PC13 — шарик C9: PWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3PC13VSS — шарик D2VSSPA15(JTDI) — шарик D4: ADC1_EXTI15, ADC2_EXTI15, CEC, DCMI_D11, DEBUG_JTDI, FMC_NBL1, I2S1_WS, I2S3_WS, LPTIM3_IN2, PSSI_D11, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TXPA15PB5 — шарик D6: DCMI_D10, ETH_PPS_OUT, FDCAN2_RX, FMC_SDCKE1, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, OCTOSPI1_NCLK, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RXPB5BOOT0 — шарик D8BOOT0PC14-OSC32_IN(OSC32_IN) — шарик D10: RCC_OSC32_INPC14PA11 — шарик E1: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_DMPA11PA14(JTCK/SWCLK) — шарик E3: DEBUG_JTCK-SWCLKPA14PC11 — шарик E5: ADC1_EXTI11, ADC2_EXTI11, DCMI_D4, I2S3_SDI, LPTIM3_IN1, OCTOSPI1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PB6 — шарик E7: CEC, DCMI_D5, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I2C4_SCL, I3C1_SCL, LPUART1_TX, OCTOSPI1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TXPB6PB8 — шарик E9: DCMI_D6, ETH_MII_TXD3, FDCAN1_RX, I2C1_SCL, I2C4_SCL, I3C1_SCL, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, TIM16_CH1, TIM4_CH3, UART4_RXPB8PC9 — шарик F2: AUDIOCLK, DAC1_EXTI9, DCMI_D3, FMC_CLE, I2C3_SDA, OCTOSPI1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, TIM3_CH4, TIM8_CH4, UART5_CTS, UCPD1_DB2PC9PA13(JTMS/SWDIO) — шарик F4: DEBUG_JTMS-SWDIOPA13PC12 — шарик F6: DCMI_D9, DEBUG_TRACED3, I2S3_SDO, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CKPC12NRST — шарик F8NRSTPC15-OSC32_OUT(OSC32_OUT) — шарик F10: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUTPC15VDD — шарик G1VDDPA8 — шарик G3: DCMI_D3, FMC_NOE, I2C3_SCL, PSSI_D3, RCC_MCO_1, SPI1_RDY, TIM1_CH1, TIM8_BKIN2, UART7_RX, USART1_CK, USB_SOFPA8PA10 — шарик G5: DCMI_D1, FDCAN2_TX, LPTIM2_IN2, LPUART1_RX, PSSI_D1, SDMMC1_D0, TIM1_CH3, UCPD1_FRSTX, USART1_RXPA10PC1 — шарик G7: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, ETH_MDC, I2S2_SDO, OCTOSPI1_IO4, PWR_WKUP6, SAI1_D1, SAI1_SD_A, SAI2_SD_A, SPI2_MOSI, TAMP_IN3, TAMP_OUT5, USART11_DE, USART11_RTSPC1VSS — шарик G9VSSVSS — шарик H2VSSPA9 — шарик H4: DAC1_EXTI9, DCMI_D0, ETH_MII_TX_ER, FMC_NWE, I2C3_SMBA, I2S2_CK, LPUART1_TX, PSSI_D0, SPI2_SCK, TIM1_CH2, UCPD1_DB1, USART1_TXPA9PA6 — шарик H6: ADC1_INP3, ADC2_INP3, DCMI_PIXCLK, I2S1_SDI, OCTOSPI1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKIN, USART11_TXPA6PC0 — шарик H8: ADC1_INP10, ADC2_INP10, FMC_A25, FMC_SDNWE, OCTOSPI1_IO7, SAI1_MCLK_A, SAI2_FS_B, SPI2_RDY, TIM16_BKINPC0VDD — шарик H10VDDPD15 — шарик J1: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4, UART9_TXPD15PC6 — шарик J3: DCMI_D0, FMC_NWAIT, I2S2_MCK, OCTOSPI1_IO5, PSSI_D0, SAI1_SCK_A, SDMMC1_D0DIR, SDMMC1_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC8 — шарик J5: DCMI_D2, DEBUG_TRACED1, FMC_ALE, FMC_INT, FMC_NCE, FMC_NE2, PSSI_D2, SDMMC1_D0, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CKPC8PA1 — шарик J7: ADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK, ETH_RMII_REF_CLK, LPTIM1_IN1, OCTOSPI1_DQS, OCTOSPI1_IO3, SAI2_MCLK_B, TAMP_IN5, TAMP_OUT4, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTSPA1PH1-OSC_OUT — шарик J9: RCC_OSC_OUTPH1PD14 — шарик K2: FMC_D0, FMC_DA0, TIM4_CH3, UART9_RXPD14PC7 — шарик K4: DCMI_D1, DEBUG_TRGIO, FMC_NE1, I2S3_MCK, OCTOSPI1_IO6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PA7 — шарик K6: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV, ETH_RMII_CRS_DV, FMC_NWE, FMC_SDNWE, I2S1_SDO, OCTOSPI1_IO2, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N, USART11_RXPA7PA0 — шарик K8: ADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, ETH_MII_CRS, PWR_WKUP1, SAI2_SD_B, SPI3_RDY, SPI6_NSS, TAMP_IN2, TAMP_OUT1, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSSPA0PH0-OSC_IN — шарик K10: RCC_OSC_INPH0PB15 — шарик L1: ADC1_EXTI15, ADC2_EXTI15, DCMI_D2, ETH_MII_TXD1, ETH_RMII_TXD1, I2S2_SDO, OCTOSPI1_CLK, PSSI_D2, PWR_PVD_IN, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, UART5_RX, USART11_CTS, USART11_NSS, USART1_RXPB15PB12 — шарик L3: ETH_MII_TXD0, ETH_RMII_TXD0, FDCAN2_RX, I2C2_SDA, I2S2_WS, OCTOSPI1_NCLK, SPI2_NSS, TIM1_BKIN, UART5_RX, UCPD1_FRSTX, USART3_CKPB12PB2 — шарик L5: I2S3_SDO, LPTIM1_CH1, LPTIM5_ETR, OCTOSPI1_CLK, OCTOSPI1_DQS, RCC_LSCO, RTC_OUT2, SAI1_D1, SAI1_SD_A, SDMMC1_CMD, SPI1_RDY, SPI3_MOSI, TIM8_CH4NPB2PA5 — шарик L7: ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN, ETH_RMII_TX_EN, I2S1_CK, PSSI_D14, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1NPA5PC3 — шарик L9: ADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK, FMC_SDCKE0, I2S2_SDO, LPTIM3_CH1, OCTOSPI1_IO0, OCTOSPI1_IO6, PWR_CSTOP, SAI1_D3, SPI2_MOSIPC3PB13 — шарик M2: FDCAN2_TX, I2C2_SMBA, I2S2_CK, LPTIM2_CH1, LPTIM3_IN1, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, UCPD1_CC1, USART3_CTS, USART3_NSSPB13PE10 — шарик M4: FMC_D7, FMC_DA7, OCTOSPI1_IO7, TIM1_CH2N, UART12_TX, UART7_CTSPE10PC4 — шарик M6: ADC1_INP4, ADC2_INP4, ETH_MII_RXD0, ETH_RMII_RXD0, FMC_SDNE0, I2S1_MCK, LPTIM2_ETR, SAI1_CK1, TIM2_CH4, USART3_RXPC4PA2 — шарик M8: ADC1_INP14, ADC2_INP14, ETH_MDIO, LPTIM1_IN2, PWR_WKUP2, SAI2_SCK_B, TAMP_IN4, TAMP_OUT3, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TXPA2PC2 — шарик M10: ADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2, FMC_SDNE0, I2S2_SDI, OCTOSPI1_IO2, OCTOSPI1_IO5, PWR_CSLEEP, SPI2_MISO, TIM17_CH1, TIM4_CH4PC2PB14 — шарик N1: I2S2_SDI, LPTIM3_ETR, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, UCPD1_CC2, USART1_TX, USART3_DE, USART3_RTSPB14VSSSMPS — шарик N3VSSSMPSPE8 — шарик N5: FMC_D5, FMC_DA5, OCTOSPI1_IO5, TIM1_CH1N, UART12_CTS, UART7_TXPE8PC5 — шарик N7: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, ETH_MII_RXD1, ETH_RMII_RXD1, FMC_SDCKE0, OCTOSPI1_DQS, PSSI_D15, SAI1_D3, SAI1_FS_A, TIM1_CH4N, UART12_DE, UART12_RTSPC5VSSA — шарик N9VSSAVSS — шарик P2VSSPB10 — шарик P4: ETH_MII_RX_ER, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LPTIM3_CH1, OCTOSPI1_NCS, SPI2_SCK, TIM2_CH3, USART3_TXPB10PB1 — шарик P6: ADC1_INP5, ADC2_INP5, ETH_MII_RXD3, LPTIM3_CH2, OCTOSPI1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3NPB1VSS — шарик P8VSSVDDA — шарик P10VDDAVDD — шарик R1VDDVDDSMPS — шарик R3VDDSMPSPE9 — шарик R5: DAC1_EXTI9, FMC_D6, FMC_DA6, OCTOSPI1_IO6, TIM1_CH1, UART12_RX, UART7_DE, UART7_RTSPE9PB0 — шарик R7: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_RXD2, LPTIM3_CH1, OCTOSPI1_IO1, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USART11_CKPB0PA4 — шарик R9: ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, LPTIM2_CH1, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CKPA4VCAP — шарик T2VCAPVLXSMPS — шарик T4VLXSMPSPE7 — шарик T6: FMC_D4, FMC_DA4, OCTOSPI1_IO4, TIM1_ETR, UART12_DE, UART12_RTS, UART7_RXPE7VDD — шарик T8VDDPA3 — шарик T10: ADC1_INP15, ADC2_INP15, ETH_MII_COL, I2S2_WS, OCTOSPI1_CLK, SAI1_SD_B, SPI2_NSS, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RXPA3WLCSP80, вид сверху: шарики видны сквозь корпус, A1 — в левомверхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

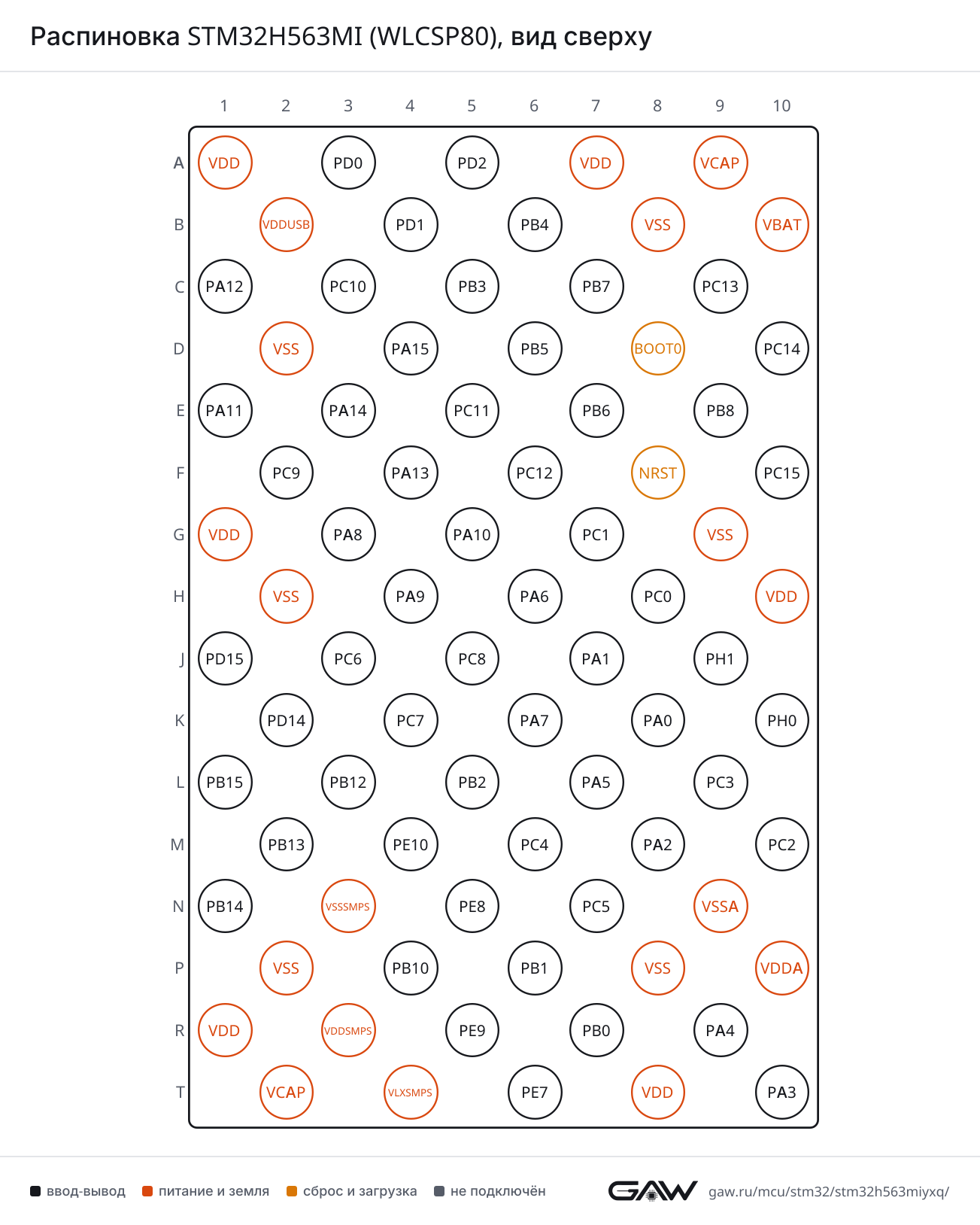

Распиновка STM32H563MI (WLCSP80), вид сверхуРаспиновка WLCSP80 картинкой
PNG, 1303 × 1628 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (G3, AF7)
CTSPA11 (E1, AF7)
DEPA12 (C1, AF7)
NSSPA11 (E1, AF7)
RTSPA12 (C1, AF7)
RXPB7 (C7, AF7), PA10 (G5, AF7), PB15 (L1, AF4)
TXPB6 (E7, AF7), PA9 (H4, AF7), PB14 (N1, AF4)
USART2CKPA4 (R9, AF7)
CTSPA0 (K8, AF7)
DEPA1 (J7, AF7)
NSSPA0 (K8, AF7)
RTSPA1 (J7, AF7)
RXPA3 (T10, AF7)
TXPA2 (M8, AF7)
USART3CKPC12 (F6, AF7), PB12 (L3, AF7)
CTSPB13 (M2, AF7)
DEPB14 (N1, AF7)
NSSPB13 (M2, AF7)
RTSPB14 (N1, AF7)
RXPC11 (E5, AF7), PC4 (M6, AF7)
TXPC10 (C3, AF7), PB10 (P4, AF7)
USART6CKPC8 (J5, AF7)
RXPC7 (K4, AF7)
TXPC6 (J3, AF7)
USART11CKPB0 (R7, AF7)
CTSPB15 (L1, AF7)
DEPC1 (G7, AF7)
NSSPB15 (L1, AF7)
RTSPC1 (G7, AF7)
RXPA7 (K6, AF7)
TXPA6 (H6, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB15 (L1, AF8), PB0 (R7, AF8)
DEPA15(JTDI) (D4, AF8), PB14 (N1, AF8)
RTSPA15(JTDI) (D4, AF8), PB14 (N1, AF8)
RXPD0 (A3, AF8), PA11 (E1, AF6), PC11 (E5, AF8), PB8 (E9, AF8), PA1 (J7, AF8)
TXPD1 (B4, AF8), PA12 (C1, AF6), PC10 (C3, AF8), PA0 (K8, AF8)
UART5CTSPC9 (F2, AF8)
DEPC8 (J5, AF8)
RTSPC8 (J5, AF8)
RXPD2 (A5, AF8), PB5 (D6, AF14), PB15 (L1, AF14), PB12 (L3, AF14)
TXPB6 (E7, AF14), PC12 (F6, AF8), PB13 (M2, AF14)
UART7CTSPE10 (M4, AF7)
DEPE9 (R5, AF7)
RTSPE9 (R5, AF7)
RXPB3(JTDO/TRACESWO) (C5, AF11), PA8 (G3, AF11), PE7 (T6, AF7)
TXPB4(NJTRST) (B6, AF11), PA15(JTDI) (D4, AF11), PE8 (N5, AF7)
UART9CTSPD0 (A3, AF11)
RXPD14 (K2, AF11)
TXPD15 (J1, AF11)
UART12CTSPB3(JTDO/TRACESWO) (C5, AF7), PE8 (N5, AF6)
DEPC5 (N7, AF7), PE7 (T6, AF6)
RTSPC5 (N7, AF7), PE7 (T6, AF6)
RXPE9 (R5, AF6)
TXPE10 (M4, AF6)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (E1, AF3)
DEPA12 (C1, AF3)
RTSPA12 (C1, AF3)
RXPB7 (C7, AF8), PA10 (G5, AF3)
TXPB6 (E7, AF8), PA9 (H4, AF3)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4(NJTRST) (B6, AF5), PA6 (H6, AF5)
MOSIPB5 (D6, AF5), PA7 (K6, AF5)
NSSPA15(JTDI) (D4, AF5), PA4 (R9, AF5)
RDYPA8 (G3, AF5), PB2 (L5, AF4)
SCKPB3(JTDO/TRACESWO) (C5, AF5), PA5 (L7, AF5)
SPI2MISOPC2 (M10, AF5), PB14 (N1, AF5)
MOSIPC1 (G7, AF5), PB15 (L1, AF5), PC3 (L9, AF5)
NSSPB4(NJTRST) (B6, AF7), PA11 (E1, AF5), PB12 (L3, AF5), PA3 (T10, AF5)
RDYPC0 (H8, AF7)
SCKPA12 (C1, AF5), PA9 (H4, AF5), PB13 (M2, AF5), PB10 (P4, AF5)
SPI3MISOPB4(NJTRST) (B6, AF6), PC11 (E5, AF6)
MOSIPB5 (D6, AF7), PC12 (F6, AF6), PB2 (L5, AF7)
NSSPA15(JTDI) (D4, AF6), PA4 (R9, AF6)
RDYPA0 (K8, AF6)
SCKPC10 (C3, AF6), PB3(JTDO/TRACESWO) (C5, AF6)
SPI6MISOPB4(NJTRST) (B6, AF8), PA6 (H6, AF8)
MOSIPB5 (D6, AF8), PA7 (K6, AF8)
NSSPA15(JTDI) (D4, AF7), PA0 (K8, AF5), PA4 (R9, AF8)
SCKPB3(JTDO/TRACESWO) (C5, AF8), PC12 (F6, AF5), PA5 (L7, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3(JTDO/TRACESWO) (C5, AF5), PA5 (L7, AF5)
MCKPC4 (M6, AF5)
SDIPB4(NJTRST) (B6, AF5), PA6 (H6, AF5)
SDOPB5 (D6, AF5), PA7 (K6, AF5)
WSPA15(JTDI) (D4, AF5), PA4 (R9, AF5)
I2S2CKPA12 (C1, AF5), PA9 (H4, AF5), PB13 (M2, AF5), PB10 (P4, AF5)
MCKPC6 (J3, AF5)
SDIPC2 (M10, AF5), PB14 (N1, AF5)
SDOPC1 (G7, AF5), PB15 (L1, AF5), PC3 (L9, AF5)
WSPB4(NJTRST) (B6, AF7), PA11 (E1, AF5), PB12 (L3, AF5), PA3 (T10, AF5)
I2S3CKPC10 (C3, AF6), PB3(JTDO/TRACESWO) (C5, AF6)
MCKPC7 (K4, AF6)
SDIPB4(NJTRST) (B6, AF6), PC11 (E5, AF6)
SDOPB5 (D6, AF7), PC12 (F6, AF6), PB2 (L5, AF7)
WSPA15(JTDI) (D4, AF6), PA4 (R9, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (E7, AF4), PB8 (E9, AF4)
SDAPB7 (C7, AF4)
SMBAPB5 (D6, AF4)
I2C2SCLPB10 (P4, AF4)
SDAPB3(JTDO/TRACESWO) (C5, AF4), PB12 (L3, AF4)
SMBAPB13 (M2, AF4)
I2C3SCLPA8 (G3, AF4)
SDAPC9 (F2, AF4)
SMBAPA9 (H4, AF4)
I2C4SCLPB6 (E7, AF6), PB8 (E9, AF6)
SDAPB7 (C7, AF6)
SMBAPB5 (D6, AF6)

I3C — шина I3C

БлокСигналВыводы
I3C1SCLPB6 (E7, AF3), PB8 (E9, AF3)
SDAPB7 (C7, AF3)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPD0 (A3, AF9), PA11 (E1, AF9), PB8 (E9, AF9)
TXPD1 (B4, AF9), PA12 (C1, AF9), PB7 (C7, AF9)
FDCAN2RXPB5 (D6, AF9), PB12 (L3, AF9)
TXPB6 (E7, AF9), PA10 (G5, AF9), PB13 (M2, AF9)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (E1, AF10)
DPPA12 (C1, AF10)
SOFPA8 (G3, AF10)

UCPD — контроллер USB Type-C Power Delivery

БлокСигналВыводы
UCPD1CC1PB13 (M2)
CC2PB14 (N1)
DB1PA9 (H4)
DB2PC9 (F2)
FRSTXPA10 (G5, AF6), PB12 (L3, AF6)

Ethernet — MAC Ethernet (MII, RMII)

БлокСигналВыводы
ETHMDCPC1 (G7, AF11)
MDIOPA2 (M8, AF11)
MII_COLPA3 (T10, AF11)
MII_CRSPA0 (K8, AF11)
MII_RX_CLKPA1 (J7, AF11)
MII_RX_DVPA7 (K6, AF11)
MII_RX_ERPB10 (P4, AF11)
MII_RXD0PC4 (M6, AF11)
MII_RXD1PC5 (N7, AF11)
MII_RXD2PB0 (R7, AF11)
MII_RXD3PB1 (P6, AF11)
MII_TX_CLKPC3 (L9, AF11)
MII_TX_ENPA5 (L7, AF11)
MII_TX_ERPA9 (H4, AF11)
MII_TXD0PC10 (C3, AF11), PB12 (L3, AF11)
MII_TXD1PB15 (L1, AF11)
MII_TXD2PC2 (M10, AF11)
MII_TXD3PB8 (E9, AF11)
PPS_OUTPB5 (D6, AF11)
RMII_CRS_DVPA7 (K6, AF11)
RMII_REF_CLKPA1 (J7, AF11)
RMII_RXD0PC4 (M6, AF11)
RMII_RXD1PC5 (N7, AF11)
RMII_TX_ENPA5 (L7, AF11)
RMII_TXD0PC10 (C3, AF11), PB12 (L3, AF11)
RMII_TXD1PB15 (L1, AF11)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CKPC12 (F6, AF12)
CKINPB8 (E9, AF7)
CMDPD2 (A5, AF12), PB2 (L5, AF12)
D0PA10 (G5, AF12), PC8 (J5, AF12), PB13 (M2, AF12)
D0DIRPC6 (J3, AF8)
D1PC9 (F2, AF12)
D2PC10 (C3, AF12)
D3PC11 (E5, AF12)
D4PB8 (E9, AF12)
D6PC6 (J3, AF12)
D7PC7 (K4, AF12)
D123DIRPC7 (K4, AF8)

OCTOSPI — интерфейс Octo-SPI памяти

БлокСигналВыводы
OCTOSPI1CLKPB4(NJTRST) (B6, AF3), PB15 (L1, AF10), PB2 (L5, AF9), PA3 (T10, AF3)
DQSPA1 (J7, AF6), PB2 (L5, AF10), PC5 (N7, AF10)
IO0PC9 (F2, AF9), PC3 (L9, AF9), PB1 (P6, AF6)
IO1PC10 (C3, AF9), PB0 (R7, AF6)
IO2PA7 (K6, AF10), PC2 (M10, AF9)
IO3PA6 (H6, AF6), PA1 (J7, AF9)
IO4PC1 (G7, AF10), PE7 (T6, AF10)
IO5PC6 (J3, AF11), PC2 (M10, AF6), PE8 (N5, AF10)
IO6PC7 (K4, AF11), PC3 (L9, AF6), PE9 (R5, AF10)
IO7PC0 (H8, AF10), PE10 (M4, AF10)
NCLKPB5 (D6, AF3), PB12 (L3, AF3)
NCSPC11 (E5, AF9), PB6 (E7, AF10), PB10 (P4, AF9)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PC4 (M6, AF2)
D1PC1 (G7, AF2), PB2 (L5, AF2)
D3PC3 (L9, AF2), PC5 (N7, AF2)
FS_APC5 (N7, AF6)
MCLK_APC0 (H8, AF6)
SCK_APC6 (J3, AF6)
SD_APC1 (G7, AF6), PB2 (L5, AF6)
SD_BPA3 (T10, AF6)
SAI2FS_BPA12 (C1, AF8), PC0 (H8, AF8)
MCLK_BPA1 (J7, AF10)
SCK_BPA2 (M8, AF8)
SD_APC1 (G7, AF8)
SD_BPA0 (K8, AF10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15(JTDI) (D4, AF4), PB6 (E7, AF5)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PA11 (E1), PC11 (E5)
EXTI15PA15(JTDI) (D4), PC15-OSC32_OUT(OSC32_OUT) (F10), PD15 (J1), PB15 (L1)
INN1PA0 (K8)
INN3PA7 (K6)
INN4PC5 (N7)
INN5PB0 (R7)
INN10PC1 (G7)
INN11PC2 (M10)
INN12PC3 (L9)
INN18PA5 (L7)
INP0PA0 (K8)
INP1PA1 (J7)
INP3PA6 (H6)
INP4PC4 (M6)
INP5PB1 (P6)
INP7PA7 (K6)
INP8PC5 (N7)
INP9PB0 (R7)
INP10PC0 (H8)
INP11PC1 (G7)
INP12PC2 (M10)
INP13PC3 (L9)
INP14PA2 (M8)
INP15PA3 (T10)
INP18PA4 (R9)
INP19PA5 (L7)
ADC2EXTI11PA11 (E1), PC11 (E5)
EXTI15PA15(JTDI) (D4), PC15-OSC32_OUT(OSC32_OUT) (F10), PD15 (J1), PB15 (L1)
INN1PA0 (K8)
INN3PA7 (K6)
INN4PC5 (N7)
INN5PB0 (R7)
INN10PC1 (G7)
INN11PC2 (M10)
INN12PC3 (L9)
INN18PA5 (L7)
INP0PA0 (K8)
INP1PA1 (J7)
INP3PA6 (H6)
INP4PC4 (M6)
INP5PB1 (P6)
INP7PA7 (K6)
INP8PC5 (N7)
INP9PB0 (R7)
INP10PC0 (H8)
INP11PC1 (G7)
INP12PC2 (M10)
INP13PC3 (L9)
INP14PA2 (M8)
INP15PA3 (T10)
INP18PA4 (R9)
INP19PA5 (L7)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PC9 (F2), PA9 (H4), PE9 (R5)
OUT1PA4 (R9)
OUT2PA5 (L7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (H6, AF1), PB12 (L3, AF1)
CH1PA8 (G3, AF1), PE9 (R5, AF1)
CH1NPA7 (K6, AF1), PB13 (M2, AF1), PE8 (N5, AF1)
CH2PA9 (H4, AF1)
CH2NPE10 (M4, AF1), PB14 (N1, AF1), PB0 (R7, AF1)
CH3PA10 (G5, AF1)
CH3NPB15 (L1, AF1), PB1 (P6, AF1)
CH4PA11 (E1, AF1)
CH4NPC5 (N7, AF1)
ETRPA12 (C1, AF1), PE7 (T6, AF1)
TIM2CH1PA15(JTDI) (D4, AF1), PA0 (K8, AF1), PA5 (L7, AF1)
CH2PB3(JTDO/TRACESWO) (C5, AF1), PA1 (J7, AF1)
CH3PA2 (M8, AF1), PB10 (P4, AF1)
CH4PC4 (M6, AF1), PA3 (T10, AF1)
ETRPA15(JTDI) (D4, AF14), PA0 (K8, AF14), PA5 (L7, AF14)
TIM3CH1PB4(NJTRST) (B6, AF2), PA6 (H6, AF2), PC6 (J3, AF2)
CH2PB5 (D6, AF2), PC7 (K4, AF2), PA7 (K6, AF2)
CH3PC8 (J5, AF2), PB0 (R7, AF2)
CH4PC9 (F2, AF2), PB1 (P6, AF2)
ETRPD2 (A5, AF2)
TIM4CH1PB6 (E7, AF2)
CH2PB7 (C7, AF2)
CH3PB8 (E9, AF2), PD14 (K2, AF2)
CH4PD15 (J1, AF2), PC2 (M10, AF2)
TIM5CH1PA0 (K8, AF2)
CH2PA1 (J7, AF2)
CH3PA2 (M8, AF2)
CH4PA3 (T10, AF2)
ETRPA4 (R9, AF2)
TIM8BKINPA6 (H6, AF3)
BKIN2PA8 (G3, AF3)
CH1PC6 (J3, AF3)
CH1NPA7 (K6, AF3), PA5 (L7, AF3)
CH2PC7 (K4, AF3)
CH2NPB14 (N1, AF3), PB0 (R7, AF3)
CH3PC8 (J5, AF3)
CH3NPB15 (L1, AF3), PB1 (P6, AF3)
CH4PC9 (F2, AF3)
CH4NPD0 (A3, AF3), PB2 (L5, AF3)
ETRPA0 (K8, AF3)
TIM12CH1PB14 (N1, AF2)
CH2PB15 (L1, AF2)
TIM13CH1PA6 (H6, AF9)
TIM14CH1PA7 (K6, AF9)
TIM15BKINPD2 (A5, AF4), PA0 (K8, AF4)
CH1PC12 (F6, AF2), PA2 (M8, AF4)
CH1NPA1 (J7, AF4)
CH2PA3 (T10, AF4)
TIM16BKINPB4(NJTRST) (B6, AF1), PC0 (H8, AF1)
CH1PB8 (E9, AF1)
CH1NPB6 (E7, AF1)
TIM17BKINPB5 (D6, AF1)
CH1PC2 (M10, AF1)
CH1NPB7 (C7, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1CH1PB2 (L5, AF5)
CH2PB4(NJTRST) (B6, AF4)
IN1PA1 (J7, AF5)
IN2PA2 (M8, AF5)
LPTIM2CH1PB13 (M2, AF3), PA4 (R9, AF3)
ETRPC4 (M6, AF3)
IN1PB10 (P4, AF3)
IN2PA10 (G5, AF4)
LPTIM3CH1PC3 (L9, AF3), PB10 (P4, AF2), PB0 (R7, AF14)
CH2PB1 (P6, AF14)
ETRPC10 (C3, AF2), PB14 (N1, AF14)
IN1PC11 (E5, AF2), PB13 (M2, AF2)
IN2PA15(JTDI) (D4, AF2)
LPTIM4ETRPD2 (A5, AF14)
LPTIM5ETRPB2 (L5, AF13)
LPTIM6ETRPB3(JTDO/TRACESWO) (C5, AF14)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT1PC13 (C9)
OUT2PB2 (L5, AF0)
REFINPB15 (L1, AF0)
TSPC13 (C9)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA25PC0 (H8, AF9)
ALEPC8 (J5, AF11)
CLEPC9 (F2, AF11)
D0PD14 (K2, AF12)
D1PD15 (J1, AF12)
D2PD0 (A3, AF12)
D3PD1 (B4, AF12)
D4PE7 (T6, AF12)
D5PE8 (N5, AF12)
D6PE9 (R5, AF12)
D7PE10 (M4, AF12)
DA0PD14 (K2, AF12)
DA1PD15 (J1, AF12)
DA2PD0 (A3, AF12)
DA3PD1 (B4, AF12)
DA4PE7 (T6, AF12)
DA5PE8 (N5, AF12)
DA6PE9 (R5, AF12)
DA7PE10 (M4, AF12)
INTPC8 (J5, AF10)
NBL1PA15(JTDI) (D4, AF12)
NCEPC8 (J5, AF9)
NE1PC7 (K4, AF9)
NE2PC8 (J5, AF9)
NLPB7 (C7, AF12)
NOEPA8 (G3, AF12)
NWAITPC6 (J3, AF9)
NWEPA9 (H4, AF12), PA7 (K6, AF13)
SDCKE0PC3 (L9, AF12), PC5 (N7, AF12)
SDCKE1PB5 (D6, AF12)
SDNE0PC4 (M6, AF12), PC2 (M10, AF12)
SDNE1PB6 (E7, AF12)
SDNWEPC0 (H8, AF12), PA7 (K6, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PA9 (H4, AF13), PC6 (J3, AF13)
D1PA10 (G5, AF13), PC7 (K4, AF13)
D2PC8 (J5, AF13), PB15 (L1, AF13)
D3PC9 (F2, AF13), PA8 (G3, AF13)
D4PC11 (E5, AF13)
D5PB6 (E7, AF13)
D6PB8 (E9, AF13)
D7PB4(NJTRST) (B6, AF13)
D8PC10 (C3, AF13)
D9PC12 (F6, AF13)
D10PB5 (D6, AF13)
D11PD2 (A5, AF13), PA15(JTDI) (D4, AF13)
HSYNCPA4 (R9, AF13)
PIXCLKPA6 (H6, AF13)
VSYNCPB7 (C7, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PA9 (H4, AF13), PC6 (J3, AF13)
D1PA10 (G5, AF13), PC7 (K4, AF13)
D2PC8 (J5, AF13), PB15 (L1, AF13)
D3PC9 (F2, AF13), PA8 (G3, AF13)
D4PC11 (E5, AF13)
D5PB6 (E7, AF13)
D6PB8 (E9, AF13)
D7PB4(NJTRST) (B6, AF13)
D8PC10 (C3, AF13)
D9PC12 (F6, AF13)
D10PB5 (D6, AF13)
D11PD2 (A5, AF13), PA15(JTDI) (D4, AF13)
D14PA5 (L7, AF13)
D15PC5 (N7, AF4)
DEPA4 (R9, AF13)
PDCKPA6 (H6, AF13)
RDYPB7 (C7, AF13)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14(JTCK/SWCLK) (E3, AF0)
JTDIPA15(JTDI) (D4, AF0)
JTDO-SWOPB3(JTDO/TRACESWO) (C5, AF0)
JTMS-SWDIOPA13(JTMS/SWDIO) (F4, AF0)
NJTRSTPB4(NJTRST) (B6, AF0)
TRACED0PC1 (G7, AF0)
TRACED1PC8 (J5, AF0)
TRACED2PD2 (A5, AF0)
TRACED3PC12 (F6, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCLSCOPB2 (L5)
MCO_1PA8 (G3, AF0)
MCO_2PC9 (F2, AF0)
OSC_INPH0-OSC_IN (K10)
OSC_OUTPH1-OSC_OUT (J9)
OSC32_INPC14-OSC32_IN(OSC32_IN) (D10)
OSC32_OUTPC15-OSC32_OUT(OSC32_OUT) (F10)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC2 (M10, AF0)
PWR_CSTOPPC3 (L9, AF0)
PWR_WKUP1PA0 (K8)
PWR_WKUP2PA2 (M8)
PWR_WKUP4PC13 (C9)
PWR_WKUP5PB7 (C7)
PWR_WKUP6PC1 (G7)
PWR_WKUP7PD2 (A5)
TAMP_IN1PC13 (C9)
TAMP_IN2PA0 (K8)
TAMP_IN3PC1 (G7)
TAMP_IN4PA2 (M8)
TAMP_IN5PA1 (J7)
TAMP_OUT1PA0 (K8)
TAMP_OUT2PC13 (C9)
TAMP_OUT3PC13 (C9), PA2 (M8)
TAMP_OUT4PA1 (J7)
TAMP_OUT5PC1 (G7)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), VREFBUF (буфер опорного напряжения), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), HASH (блок хеширования), PKA (ускоритель криптографии с открытым ключом), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).

Таблица выводов

Все 80 шариков корпуса WLCSP80 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1VDDпитание—
A3PD0ввод-выводFDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), TIM8_CH4N (AF3), UART4_RX (AF8), UART9_CTS (AF11)
A5PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LPTIM4_ETR (AF14), PSSI_D11 (AF13), PWR_WKUP7, SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
A7VDDпитание—
A9VCAPпитание—
B2VDDUSBпитание—
B4PD1ввод-выводFDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
B6PB4(NJTRST)ввод-выводDCMI_D7 (AF13), DEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), LPTIM1_CH2 (AF4), OCTOSPI1_CLK (AF3), PSSI_D7 (AF13), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
B8VSSпитание—
B10VBATпитание—
C1PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_DP (AF10)
C3PC10ввод-выводDCMI_D8 (AF13), ETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), I2S3_CK (AF6), LPTIM3_ETR (AF2), OCTOSPI1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
C5PB3(JTDO/TRACESWO)ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2C2_SDA (AF4), I2S1_CK (AF5), I2S3_CK (AF6), LPTIM6_ETR (AF14), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART12_CTS (AF7), UART7_RX (AF11)
C7PB7ввод-выводDCMI_VSYNC (AF13), FDCAN1_TX (AF9), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), I3C1_SDA (AF3), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_WKUP5, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
C9PC13ввод-выводPWR_WKUP4, RTC_OUT1, RTC_TS, TAMP_IN1, TAMP_OUT2, TAMP_OUT3
D2VSSпитание—
D4PA15(JTDI)ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DCMI_D11 (AF13), DEBUG_JTDI (AF0), FMC_NBL1 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), LPTIM3_IN2 (AF2), PSSI_D11 (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF14), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
D6PB5ввод-выводDCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), OCTOSPI1_NCLK (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14)
D8BOOT0загрузка—
D10PC14-OSC32_IN(OSC32_IN)ввод-выводRCC_OSC32_IN
E1PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_DM (AF10)
E3PA14(JTCK/SWCLK)ввод-выводDEBUG_JTCK-SWCLK (AF0)
E5PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), I2S3_SDI (AF6), LPTIM3_IN1 (AF2), OCTOSPI1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
E7PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), I3C1_SCL (AF3), LPUART1_TX (AF8), OCTOSPI1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
E9PB8ввод-выводDCMI_D6 (AF13), ETH_MII_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), I3C1_SCL (AF3), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
F2PC9ввод-выводAUDIOCLK (AF5), DAC1_EXTI9, DCMI_D3 (AF13), FMC_CLE (AF11), I2C3_SDA (AF4), OCTOSPI1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8), UCPD1_DB2
F4PA13(JTMS/SWDIO)ввод-выводDEBUG_JTMS-SWDIO (AF0)
F6PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), I2S3_SDO (AF6), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
F8NRSTсброс—
F10PC15-OSC32_OUT(OSC32_OUT)ввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
G1VDDпитание—
G3PA8ввод-выводDCMI_D3 (AF13), FMC_NOE (AF12), I2C3_SCL (AF4), PSSI_D3 (AF13), RCC_MCO_1 (AF0), SPI1_RDY (AF5), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), UART7_RX (AF11), USART1_CK (AF7), USB_SOF (AF10)
G5PA10ввод-выводDCMI_D1 (AF13), FDCAN2_TX (AF9), LPTIM2_IN2 (AF4), LPUART1_RX (AF3), PSSI_D1 (AF13), SDMMC1_D0 (AF12), TIM1_CH3 (AF1), UCPD1_FRSTX (AF6), USART1_RX (AF7)
G7PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), ETH_MDC (AF11), I2S2_SDO (AF5), OCTOSPI1_IO4 (AF10), PWR_WKUP6, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_SD_A (AF8), SPI2_MOSI (AF5), TAMP_IN3, TAMP_OUT5, USART11_DE (AF7), USART11_RTS (AF7)
G9VSSпитание—
H2VSSпитание—
H4PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), ETH_MII_TX_ER (AF11), FMC_NWE (AF12), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), UCPD1_DB1, USART1_TX (AF7)
H6PA6ввод-выводADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), OCTOSPI1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3), USART11_TX (AF7)
H8PC0ввод-выводADC1_INP10, ADC2_INP10, FMC_A25 (AF9), FMC_SDNWE (AF12), OCTOSPI1_IO7 (AF10), SAI1_MCLK_A (AF6), SAI2_FS_B (AF8), SPI2_RDY (AF7), TIM16_BKIN (AF1)
H10VDDпитание—
J1PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART9_TX (AF11)
J3PC6ввод-выводDCMI_D0 (AF13), FMC_NWAIT (AF9), I2S2_MCK (AF5), OCTOSPI1_IO5 (AF11), PSSI_D0 (AF13), SAI1_SCK_A (AF6), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
J5PC8ввод-выводDCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_ALE (AF11), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
J7PA1ввод-выводADC1_INP1, ADC2_INP1, ETH_MII_RX_CLK (AF11), ETH_RMII_REF_CLK (AF11), LPTIM1_IN1 (AF5), OCTOSPI1_DQS (AF6), OCTOSPI1_IO3 (AF9), SAI2_MCLK_B (AF10), TAMP_IN5, TAMP_OUT4, TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
J9PH1-OSC_OUTввод-выводRCC_OSC_OUT
K2PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART9_RX (AF11)
K4PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), FMC_NE1 (AF9), I2S3_MCK (AF6), OCTOSPI1_IO6 (AF11), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
K6PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_MII_RX_DV (AF11), ETH_RMII_CRS_DV (AF11), FMC_NWE (AF13), FMC_SDNWE (AF12), I2S1_SDO (AF5), OCTOSPI1_IO2 (AF10), SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3), USART11_RX (AF7)
K8PA0ввод-выводADC1_INN1, ADC1_INP0, ADC2_INN1, ADC2_INP0, ETH_MII_CRS (AF11), PWR_WKUP1, SAI2_SD_B (AF10), SPI3_RDY (AF6), SPI6_NSS (AF5), TAMP_IN2, TAMP_OUT1, TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
K10PH0-OSC_INввод-выводRCC_OSC_IN
L1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DCMI_D2 (AF13), ETH_MII_TXD1 (AF11), ETH_RMII_TXD1 (AF11), I2S2_SDO (AF5), OCTOSPI1_CLK (AF10), PSSI_D2 (AF13), PWR_PVD_IN, RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), UART5_RX (AF14), USART11_CTS (AF7), USART11_NSS (AF7), USART1_RX (AF4)
L3PB12ввод-выводETH_MII_TXD0 (AF11), ETH_RMII_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SDA (AF4), I2S2_WS (AF5), OCTOSPI1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), UART5_RX (AF14), UCPD1_FRSTX (AF6), USART3_CK (AF7)
L5PB2ввод-выводI2S3_SDO (AF7), LPTIM1_CH1 (AF5), LPTIM5_ETR (AF13), OCTOSPI1_CLK (AF9), OCTOSPI1_DQS (AF10), RCC_LSCO, RTC_OUT2 (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC1_CMD (AF12), SPI1_RDY (AF4), SPI3_MOSI (AF7), TIM8_CH4N (AF3)
L7PA5ввод-выводADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, ETH_MII_TX_EN (AF11), ETH_RMII_TX_EN (AF11), I2S1_CK (AF5), PSSI_D14 (AF13), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF14), TIM8_CH1N (AF3)
L9PC3ввод-выводADC1_INN12, ADC1_INP13, ADC2_INN12, ADC2_INP13, ETH_MII_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), LPTIM3_CH1 (AF3), OCTOSPI1_IO0 (AF9), OCTOSPI1_IO6 (AF6), PWR_CSTOP (AF0), SAI1_D3 (AF2), SPI2_MOSI (AF5)
M2PB13ввод-выводFDCAN2_TX (AF9), I2C2_SMBA (AF4), I2S2_CK (AF5), LPTIM2_CH1 (AF3), LPTIM3_IN1 (AF2), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), UCPD1_CC1, USART3_CTS (AF7), USART3_NSS (AF7)
M4PE10ввод-выводFMC_D7 (AF12), FMC_DA7 (AF12), OCTOSPI1_IO7 (AF10), TIM1_CH2N (AF1), UART12_TX (AF6), UART7_CTS (AF7)
M6PC4ввод-выводADC1_INP4, ADC2_INP4, ETH_MII_RXD0 (AF11), ETH_RMII_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LPTIM2_ETR (AF3), SAI1_CK1 (AF2), TIM2_CH4 (AF1), USART3_RX (AF7)
M8PA2ввод-выводADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM1_IN2 (AF5), PWR_WKUP2, SAI2_SCK_B (AF8), TAMP_IN4, TAMP_OUT3, TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
M10PC2ввод-выводADC1_INN11, ADC1_INP12, ADC2_INN11, ADC2_INP12, ETH_MII_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPI1_IO2 (AF9), OCTOSPI1_IO5 (AF6), PWR_CSLEEP (AF0), SPI2_MISO (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2)
N1PB14ввод-выводI2S2_SDI (AF5), LPTIM3_ETR (AF14), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), UCPD1_CC2, USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
N3VSSSMPSпитание—
N5PE8ввод-выводFMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPI1_IO5 (AF10), TIM1_CH1N (AF1), UART12_CTS (AF6), UART7_TX (AF7)
N7PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, ETH_MII_RXD1 (AF11), ETH_RMII_RXD1 (AF11), FMC_SDCKE0 (AF12), OCTOSPI1_DQS (AF10), PSSI_D15 (AF4), SAI1_D3 (AF2), SAI1_FS_A (AF6), TIM1_CH4N (AF1), UART12_DE (AF7), UART12_RTS (AF7)
N9VSSAпитание—
P2VSSпитание—
P4PB10ввод-выводETH_MII_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LPTIM3_CH1 (AF2), OCTOSPI1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7)
P6PB1ввод-выводADC1_INP5, ADC2_INP5, ETH_MII_RXD3 (AF11), LPTIM3_CH2 (AF14), OCTOSPI1_IO0 (AF6), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3)
P8VSSпитание—
P10VDDAпитание—
R1VDDпитание—
R3VDDSMPSпитание—
R5PE9ввод-выводDAC1_EXTI9, FMC_D6 (AF12), FMC_DA6 (AF12), OCTOSPI1_IO6 (AF10), TIM1_CH1 (AF1), UART12_RX (AF6), UART7_DE (AF7), UART7_RTS (AF7)
R7PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, ETH_MII_RXD2 (AF11), LPTIM3_CH1 (AF14), OCTOSPI1_IO1 (AF6), TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USART11_CK (AF7)
R9PA4ввод-выводADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LPTIM2_CH1 (AF3), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
T2VCAPпитание—
T4VLXSMPSпитание—
T6PE7ввод-выводFMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPI1_IO4 (AF10), TIM1_ETR (AF1), UART12_DE (AF6), UART12_RTS (AF6), UART7_RX (AF7)
T8VDDпитание—
T10PA3ввод-выводADC1_INP15, ADC2_INP15, ETH_MII_COL (AF11), I2S2_WS (AF5), OCTOSPI1_CLK (AF3), SAI1_SD_B (AF6), SPI2_NSS (AF5), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VBATB10резервное питание: часы реального времени и резервные регистры
VCAPA9, T2вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA1, A7, G1, H10, R1, T8питание цифровой части и линий ввода-вывода
VDDAP10питание аналоговой части: АЦП, ЦАП, генераторы
VDDSMPSR3—
VDDUSBB2питание приёмопередатчика USB
VLXSMPST4—
VSSB8, D2, G9, H2, P2, P8общий провод (земля)
VSSAN9общий провод аналоговой части
VSSSMPSN3—
NRSTF8сброс, активный уровень — низкий
BOOT0D8выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32H563MIYxQ. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H563MISTM32H563MIYxQ2 МБ640 КБ

Линейка STM32H563/H573, семейство STM32H5, ядро Cortex-M33.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP80, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H573MISTM32H563/H57380 из 80выводы совпадают полностьютолько у него: AES

Частые вопросы

На каких выводах USART1 у STM32H563MI?

В корпусе WLCSP80 сигнал USART1_TX выведен на PB6 (шарик E7, AF7) или PA9 (шарик H4, AF7) или PB14 (шарик N1, AF4), USART1_RX — на PB7 (шарик C7, AF7) или PA10 (шарик G5, AF7) или PB15 (шарик L1, AF4).

Где у STM32H563MI выводы SWD для программатора?

SWDIO — PA13(JTMS/SWDIO) (шарик F4, AF0), SWCLK — PA14(JTCK/SWCLK) (шарик E3, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H563MI?

I2C1_SCL — PB6 (шарик E7, AF4) или PB8 (шарик E9, AF4), I2C1_SDA — PB7 (шарик C7, AF4).

Сколько выводов ввода-вывода у STM32H563MI в корпусе WLCSP80?

57 из 80. Ещё 21 вывод занят питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32H563MI?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
