STM32H725VE в корпусе LQFP100: распиновка
STM32H725VE — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 550 МГц: 512 КБ флеш-памяти и 564 КБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 69 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 550 МГц
- Флеш-память
- 512 КБ
- ОЗУ
- 564 КБ
- Корпус
- LQFP100, 100 выводов
- Линий ввода-вывода
- 69
- Напряжение питания
- 1,71…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

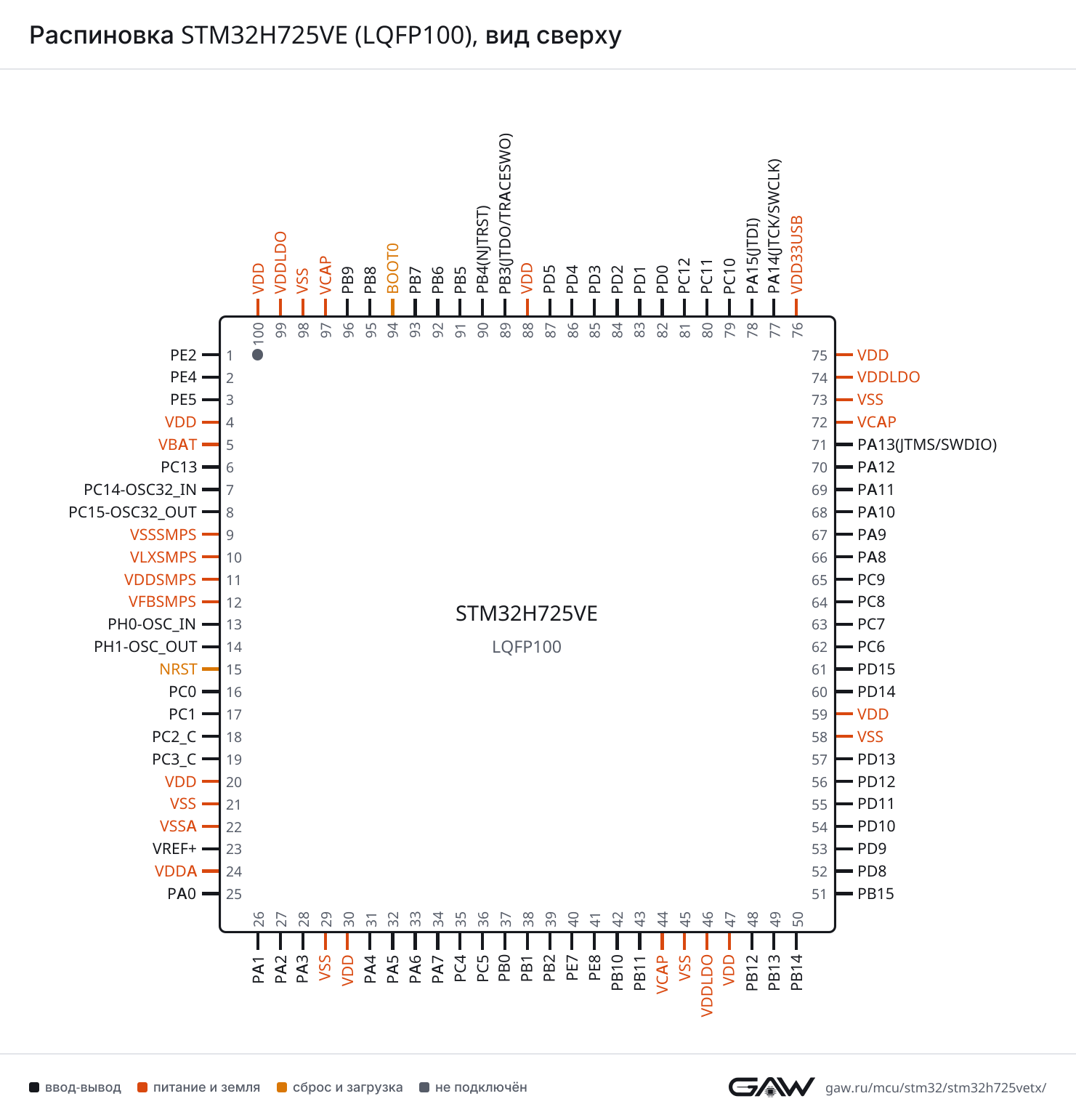

Схема корпуса LQFP100
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (66, AF7) |
| CTS | PA11 (69, AF7) | |
| DE | PA12 (70, AF7) | |
| NSS | PA11 (69, AF7) | |
| RTS | PA12 (70, AF7) | |
| RX | PB15 (51, AF4), PA10 (68, AF7), PB7 (93, AF7) | |
| TX | PB14 (50, AF4), PA9 (67, AF7), PB6 (92, AF7) | |
| USART2 | CK | PA4 (31, AF7) |
| CTS | PA0 (25, AF7), PD3 (85, AF7) | |
| DE | PA1 (26, AF7), PD4 (86, AF7) | |
| NSS | PA0 (25, AF7), PD3 (85, AF7) | |
| RTS | PA1 (26, AF7), PD4 (86, AF7) | |
| RX | PA3 (28, AF7) | |
| TX | PA2 (27, AF7), PD5 (87, AF7) | |
| USART3 | CK | PB12 (48, AF7), PD10 (54, AF7), PC12 (81, AF7) |
| CTS | PB13 (49, AF7), PD11 (55, AF7) | |
| DE | PB14 (50, AF7), PD12 (56, AF7) | |
| NSS | PB13 (49, AF7), PD11 (55, AF7) | |
| RTS | PB14 (50, AF7), PD12 (56, AF7) | |
| RX | PB11 (43, AF7), PD9 (53, AF7), PC11 (80, AF7) | |
| TX | PB10 (42, AF7), PD8 (52, AF7), PC10 (79, AF7) | |
| USART6 | CK | PC8 (64, AF7) |
| RX | PC7 (63, AF7) | |
| TX | PC6 (62, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (37, AF8), PB15 (51, AF8) |
| DE | PB14 (50, AF8), PA15(JTDI) (78, AF8) | |
| RTS | PB14 (50, AF8), PA15(JTDI) (78, AF8) | |
| RX | PA1 (26, AF8), PA11 (69, AF6), PC11 (80, AF8), PD0 (82, AF8), PB8 (95, AF8) | |
| TX | PA0 (25, AF8), PA12 (70, AF6), PC10 (79, AF8), PD1 (83, AF8), PB9 (96, AF8) | |
| UART5 | CTS | PC9 (65, AF8) |
| DE | PC8 (64, AF8) | |
| RTS | PC8 (64, AF8) | |
| RX | PB12 (48, AF14), PD2 (84, AF8), PB5 (91, AF14) | |
| TX | PB13 (49, AF14), PC12 (81, AF8), PB6 (92, AF14) | |
| UART7 | RX | PE7 (40, AF7), PA8 (66, AF11), PB3(JTDO/TRACESWO) (89, AF11) |
| TX | PE8 (41, AF7), PA15(JTDI) (78, AF11), PB4(NJTRST) (90, AF11) | |
| UART9 | CTS | PD0 (82, AF11) |
| DE | PD13 (57, AF11) | |
| RTS | PD13 (57, AF11) | |
| RX | PD14 (60, AF11) | |
| TX | PD15 (61, AF11) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (69, AF3) |
| DE | PA12 (70, AF3) | |
| RTS | PA12 (70, AF3) | |
| RX | PA10 (68, AF3), PB7 (93, AF8) | |
| TX | PA9 (67, AF3), PB6 (92, AF8) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PA6 (33, AF5), PB4(NJTRST) (90, AF5) |
| MOSI | PA7 (34, AF5), PB5 (91, AF5) | |
| NSS | PA4 (31, AF5), PA15(JTDI) (78, AF5) | |
| SCK | PA5 (32, AF5), PB3(JTDO/TRACESWO) (89, AF5) | |
| SPI2 | MISO | PC2_C (18, AF5), PB14 (50, AF5) |
| MOSI | PC1 (17, AF5), PC3_C (19, AF5), PB15 (51, AF5) | |
| NSS | PB12 (48, AF5), PA11 (69, AF5), PB4(NJTRST) (90, AF7), PB9 (96, AF5) | |
| SCK | PB10 (42, AF5), PB13 (49, AF5), PA9 (67, AF5), PA12 (70, AF5), PD3 (85, AF5) | |
| SPI3 | MISO | PC11 (80, AF6), PB4(NJTRST) (90, AF6) |
| MOSI | PB2 (39, AF7), PC12 (81, AF6), PB5 (91, AF7) | |
| NSS | PA4 (31, AF6), PA15(JTDI) (78, AF6) | |
| SCK | PC10 (79, AF6), PB3(JTDO/TRACESWO) (89, AF6) | |
| SPI4 | MISO | PE5 (3, AF5) |
| NSS | PE4 (2, AF5) | |
| SCK | PE2 (1, AF5) | |
| SPI6 | MISO | PA6 (33, AF8), PB4(NJTRST) (90, AF8) |
| MOSI | PA7 (34, AF8), PB5 (91, AF8) | |
| NSS | PA0 (25, AF5), PA4 (31, AF8), PA15(JTDI) (78, AF7) | |
| SCK | PA5 (32, AF8), PC12 (81, AF5), PB3(JTDO/TRACESWO) (89, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (65, AF5) |
| I2S1 | CK | PA5 (32, AF5), PB3(JTDO/TRACESWO) (89, AF5) |
| MCK | PC4 (35, AF5) | |
| SDI | PA6 (33, AF5), PB4(NJTRST) (90, AF5) | |
| SDO | PA7 (34, AF5), PB5 (91, AF5) | |
| WS | PA4 (31, AF5), PA15(JTDI) (78, AF5) | |
| I2S2 | CK | PB10 (42, AF5), PB13 (49, AF5), PA9 (67, AF5), PA12 (70, AF5), PD3 (85, AF5) |
| MCK | PC6 (62, AF5) | |
| SDI | PC2_C (18, AF5), PB14 (50, AF5) | |
| SDO | PC1 (17, AF5), PC3_C (19, AF5), PB15 (51, AF5) | |
| WS | PB12 (48, AF5), PA11 (69, AF5), PB4(NJTRST) (90, AF7), PB9 (96, AF5) | |
| I2S3 | CK | PC10 (79, AF6), PB3(JTDO/TRACESWO) (89, AF6) |
| MCK | PC7 (63, AF6) | |
| SDI | PC11 (80, AF6), PB4(NJTRST) (90, AF6) | |
| SDO | PB2 (39, AF7), PC12 (81, AF6), PB5 (91, AF7) | |
| WS | PA4 (31, AF6), PA15(JTDI) (78, AF6) | |
| I2S6 | CK | PA5 (32, AF8), PC12 (81, AF5), PB3(JTDO/TRACESWO) (89, AF8) |
| MCK | PA3 (28, AF5) | |
| SDI | PA6 (33, AF8), PB4(NJTRST) (90, AF8) | |
| SDO | PA7 (34, AF8), PB5 (91, AF8) | |
| WS | PA0 (25, AF5), PA4 (31, AF8), PA15(JTDI) (78, AF7) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (92, AF4), PB8 (95, AF4) |
| SDA | PB7 (93, AF4), PB9 (96, AF4) | |
| SMBA | PB5 (91, AF4) | |
| I2C2 | SCL | PB10 (42, AF4) |
| SDA | PB11 (43, AF4) | |
| SMBA | PB12 (48, AF4) | |
| I2C3 | SCL | PA8 (66, AF4) |
| SDA | PC9 (65, AF4) | |
| SMBA | PA9 (67, AF4) | |
| I2C4 | SCL | PD12 (56, AF4), PB6 (92, AF6), PB8 (95, AF6) |
| SDA | PD13 (57, AF4), PB7 (93, AF6), PB9 (96, AF6) | |
| SMBA | PD11 (55, AF4), PB5 (91, AF6), PB9 (96, AF11) | |
| I2C5 | SCL | PA8 (66, AF6), PC11 (80, AF4) |
| SDA | PC9 (65, AF6), PC10 (79, AF4) | |
| SMBA | PA9 (67, AF6), PC12 (81, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PA11 (69, AF9), PD0 (82, AF9), PB8 (95, AF9) |
| TX | PA12 (70, AF9), PD1 (83, AF9), PB9 (96, AF9) | |
| FDCAN2 | RX | PB12 (48, AF9), PB5 (91, AF9) |
| TX | PB13 (49, AF9), PB6 (92, AF9) | |
| FDCAN3 | RX | PD12 (56, AF5) |
| TX | PD13 (57, AF5) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PA11 (69) |
| DP | PA12 (70) | |
| ID | PA10 (68, AF10) | |
| SOF | PA8 (66, AF10) | |
| ULPI_CK | PA5 (32, AF10) | |
| ULPI_D0 | PA3 (28, AF10) | |
| ULPI_D1 | PB0 (37, AF10) | |
| ULPI_D2 | PB1 (38, AF10) | |
| ULPI_D3 | PB10 (42, AF10) | |
| ULPI_D4 | PB11 (43, AF10) | |
| ULPI_D5 | PB12 (48, AF10) | |
| ULPI_D6 | PB13 (49, AF10) | |
| ULPI_D7 | PB5 (91, AF10) | |
| ULPI_DIR | PC2_C (18, AF10) | |
| ULPI_NXT | PC3_C (19, AF10) | |
| ULPI_STP | PC0 (16, AF10) | |
| VBUS | PA9 (67) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PA3 (28, AF11) |
| CRS | PA0 (25, AF11) | |
| CRS_DV | PA7 (34, AF11) | |
| MDC | PC1 (17, AF11) | |
| MDIO | PA2 (27, AF11) | |
| PPS_OUT | PB5 (91, AF11) | |
| REF_CLK | PA1 (26, AF11) | |
| RX_CLK | PA1 (26, AF11) | |
| RX_DV | PA7 (34, AF11) | |
| RX_ER | PB10 (42, AF11) | |
| RXD0 | PC4 (35, AF11) | |
| RXD1 | PC5 (36, AF11) | |
| RXD2 | PB0 (37, AF11) | |
| RXD3 | PB1 (38, AF11) | |
| TX_CLK | PC3_C (19, AF11) | |
| TX_EN | PB11 (43, AF11) | |
| TX_ER | PB2 (39, AF11), PA9 (67, AF11) | |
| TXD0 | PB12 (48, AF11) | |
| TXD1 | PB13 (49, AF11) | |
| TXD2 | PC2_C (18, AF11) | |
| TXD3 | PE2 (1, AF11), PB8 (95, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (96, AF7) |
| CK | PC12 (81, AF12) | |
| CKIN | PB8 (95, AF7) | |
| CMD | PD2 (84, AF12) | |
| D0 | PB13 (49, AF12), PC8 (64, AF12) | |
| D0DIR | PC6 (62, AF8) | |
| D1 | PC9 (65, AF12) | |
| D2 | PC10 (79, AF12) | |
| D3 | PC11 (80, AF12) | |
| D4 | PB8 (95, AF12) | |
| D5 | PB9 (96, AF12) | |
| D6 | PC6 (62, AF12) | |
| D7 | PC7 (63, AF12) | |
| D123DIR | PC7 (63, AF8) | |
| SDMMC2 | CK | PC1 (17, AF9) |
| CKIN | PC4 (35, AF10) | |
| CMD | PA0 (25, AF9) | |
| D0 | PB14 (50, AF9) | |
| D1 | PB15 (51, AF9) | |
| D2 | PB3(JTDO/TRACESWO) (89, AF9) | |
| D3 | PB4(NJTRST) (90, AF9) | |
| D4 | PB8 (95, AF10) | |
| D5 | PB9 (96, AF10) | |
| D6 | PC6 (62, AF10) | |
| D7 | PC7 (63, AF10) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (1, AF2) |
| CK2 | PE5 (3, AF2) | |
| D1 | PC1 (17, AF2), PB2 (39, AF2) | |
| D2 | PE4 (2, AF2) | |
| D3 | PC5 (36, AF2) | |
| FS_A | PE4 (2, AF6) | |
| MCLK_A | PE2 (1, AF6) | |
| SCK_A | PE5 (3, AF6) | |
| SD_A | PC1 (17, AF6), PB2 (39, AF6) | |
| SAI4 | CK1 | PE2 (1, AF10) |
| CK2 | PE5 (3, AF10) | |
| D1 | PC1 (17, AF1), PB2 (39, AF1) | |
| D2 | PE4 (2, AF10) | |
| D3 | PC5 (36, AF1) | |
| FS_A | PE4 (2, AF8), PD12 (56, AF10) | |
| FS_B | PC0 (16, AF8), PA12 (70, AF8) | |
| MCLK_A | PE2 (1, AF8) | |
| MCLK_B | PA1 (26, AF10) | |
| SCK_A | PE5 (3, AF8), PD13 (57, AF10) | |
| SCK_B | PA2 (27, AF8) | |
| SD_A | PC1 (17, AF8), PB2 (39, AF8), PD11 (55, AF10) | |
| SD_B | PA0 (25, AF10) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX1 | IN1 | PD8 (52, AF9) |
| IN2 | PC4 (35, AF9) | |
| IN3 | PC5 (36, AF9) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15(JTDI) (78, AF4), PB6 (92, AF5) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PC6 (62) |
| RX | PC8 (64, AF11), PC10 (79, AF11) | |
| SUSPEND | PC9 (65, AF11) | |
| TX | PC7 (63, AF11) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PB11 (43), PD11 (55), PA11 (69), PC11 (80) |
| EXTI15 | PC15-OSC32_OUT (8), PB15 (51), PD15 (61), PA15(JTDI) (78) | |
| INN3 | PA7 (34) | |
| INN4 | PC5 (36) | |
| INN5 | PB0 (37) | |
| INN10 | PC1 (17) | |
| INN16 | PA1 (26) | |
| INN18 | PA5 (32) | |
| INP3 | PA6 (33) | |
| INP4 | PC4 (35) | |
| INP5 | PB1 (38) | |
| INP7 | PA7 (34) | |
| INP8 | PC5 (36) | |
| INP9 | PB0 (37) | |
| INP10 | PC0 (16) | |
| INP11 | PC1 (17) | |
| INP14 | PA2 (27) | |
| INP15 | PA3 (28) | |
| INP16 | PA0 (25) | |
| INP17 | PA1 (26) | |
| INP18 | PA4 (31) | |
| INP19 | PA5 (32) | |
| ADC2 | EXTI11 | PB11 (43), PD11 (55), PA11 (69), PC11 (80) |
| EXTI15 | PC15-OSC32_OUT (8), PB15 (51), PD15 (61), PA15(JTDI) (78) | |
| INN3 | PA7 (34) | |
| INN4 | PC5 (36) | |
| INN5 | PB0 (37) | |
| INN10 | PC1 (17) | |
| INN18 | PA5 (32) | |
| INP3 | PA6 (33) | |
| INP4 | PC4 (35) | |
| INP5 | PB1 (38) | |
| INP7 | PA7 (34) | |
| INP8 | PC5 (36) | |
| INP9 | PB0 (37) | |
| INP10 | PC0 (16) | |
| INP11 | PC1 (17) | |
| INP14 | PA2 (27) | |
| INP15 | PA3 (28) | |
| INP18 | PA4 (31) | |
| INP19 | PA5 (32) | |
| ADC3 | EXTI11 | PB11 (43), PD11 (55), PA11 (69), PC11 (80) |
| EXTI15 | PC15-OSC32_OUT (8), PB15 (51), PD15 (61), PA15(JTDI) (78) | |
| INN1 | PC2_C (18) | |
| INN10 | PC1 (17) | |
| INP0 | PC2_C (18) | |
| INP1 | PC3_C (19) | |
| INP10 | PC0 (16) | |
| INP11 | PC1 (17) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PD9 (53), PC9 (65), PA9 (67), PB9 (96) |
| OUT1 | PA4 (31) | |
| OUT2 | PA5 (32) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (35), PB1 (38) |
| INP | PB0 (37), PB2 (39) | |
| OUT | PC5 (36, AF13) | |
| COMP2 | INM | PE7 (40) |
| OUT | PE8 (41, AF13) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA7 (34), PC5 (36) |
| VINP | PB0 (37) | |
| VOUT | PC4 (35) | |
| OPAMP2 | VINM | PE8 (41) |
| VOUT | PE7 (40) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (23) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (33, AF1), PB12 (48, AF1) |
| BKIN_COMP1 | PA6 (33, AF12), PB12 (48, AF13) | |
| BKIN_COMP2 | PA6 (33, AF12), PB12 (48, AF13) | |
| BKIN2 | PA12 (70, AF12) | |
| CH1 | PA8 (66, AF1) | |
| CH1N | PA7 (34, AF1), PE8 (41, AF1), PB13 (49, AF1) | |
| CH2 | PA9 (67, AF1) | |
| CH2N | PB0 (37, AF1), PB14 (50, AF1) | |
| CH3 | PA10 (68, AF1) | |
| CH3N | PB1 (38, AF1), PB15 (51, AF1) | |
| CH4 | PA11 (69, AF1) | |
| ETR | PE7 (40, AF1), PA12 (70, AF1) | |
| TIM2 | CH1 | PA0 (25, AF1), PA5 (32, AF1), PA15(JTDI) (78, AF1) |
| CH2 | PA1 (26, AF1), PB3(JTDO/TRACESWO) (89, AF1) | |
| CH3 | PA2 (27, AF1), PB10 (42, AF1) | |
| CH4 | PA3 (28, AF1), PB11 (43, AF1) | |
| ETR | PA0 (25, AF1), PA5 (32, AF1), PA15(JTDI) (78, AF1) | |
| TIM3 | CH1 | PA6 (33, AF2), PC6 (62, AF2), PB4(NJTRST) (90, AF2) |
| CH2 | PA7 (34, AF2), PC7 (63, AF2), PB5 (91, AF2) | |
| CH3 | PB0 (37, AF2), PC8 (64, AF2) | |
| CH4 | PB1 (38, AF2), PC9 (65, AF2) | |
| ETR | PD2 (84, AF2) | |
| TIM4 | CH1 | PD12 (56, AF2), PB6 (92, AF2) |
| CH2 | PD13 (57, AF2), PB7 (93, AF2) | |
| CH3 | PD14 (60, AF2), PB8 (95, AF2) | |
| CH4 | PD15 (61, AF2), PB9 (96, AF2) | |
| TIM5 | CH1 | PA0 (25, AF2) |
| CH2 | PA1 (26, AF2) | |
| CH3 | PA2 (27, AF2) | |
| CH4 | PA3 (28, AF2) | |
| ETR | PA4 (31, AF2) | |
| TIM8 | BKIN | PA6 (33, AF3) |
| BKIN_COMP1 | PA6 (33, AF10) | |
| BKIN_COMP2 | PA6 (33, AF10) | |
| BKIN2 | PA8 (66, AF3) | |
| BKIN2_COMP1 | PA8 (66, AF12) | |
| BKIN2_COMP2 | PA8 (66, AF12) | |
| CH1 | PC6 (62, AF3) | |
| CH1N | PA5 (32, AF3), PA7 (34, AF3) | |
| CH2 | PC7 (63, AF3) | |
| CH2N | PB0 (37, AF3), PB14 (50, AF3) | |
| CH3 | PC8 (64, AF3) | |
| CH3N | PB1 (38, AF3), PB15 (51, AF3) | |
| CH4 | PC9 (65, AF3) | |
| ETR | PA0 (25, AF3) | |
| TIM12 | CH1 | PB14 (50, AF2) |
| CH2 | PB15 (51, AF2) | |
| TIM13 | CH1 | PA6 (33, AF9) |
| TIM14 | CH1 | PA7 (34, AF9) |
| TIM15 | BKIN | PA0 (25, AF4), PD2 (84, AF4) |
| CH1 | PE5 (3, AF4), PA2 (27, AF4), PC12 (81, AF2) | |
| CH1N | PE4 (2, AF4), PA1 (26, AF4) | |
| CH2 | PA3 (28, AF4) | |
| TIM16 | BKIN | PB4(NJTRST) (90, AF1) |
| CH1 | PB8 (95, AF1) | |
| CH1N | PB6 (92, AF1) | |
| TIM17 | BKIN | PB5 (91, AF1) |
| CH1 | PB9 (96, AF1) | |
| CH1N | PB7 (93, AF1) | |
| TIM23 | ETR | PB2 (39, AF13) |
| TIM24 | ETR | PB3(JTDO/TRACESWO) (89, AF14) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | IN1 | PD12 (56, AF1) |
| OUT | PD13 (57, AF1) | |
| LPTIM2 | ETR | PB11 (43, AF3) |
| IN1 | PB10 (42, AF3), PD12 (56, AF3) | |
| IN2 | PD11 (55, AF3) | |
| OUT | PB13 (49, AF3) | |
| LPTIM3 | OUT | PA1 (26, AF3) |
| LPTIM4 | OUT | PA2 (27, AF3) |
| LPTIM5 | OUT | PA3 (28, AF3) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (6), PB2 (39, AF0) |
| OUT_CALIB | PC13 (6), PB2 (39, AF0) | |
| REFIN | PB15 (51, AF0) | |
| TS | PC13 (6) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A16 | PD11 (55, AF12) |
| A17 | PD12 (56, AF12) | |
| A18 | PD13 (57, AF12) | |
| A19 | PA0 (25, AF12) | |
| A20 | PE4 (2, AF12) | |
| A21 | PE5 (3, AF12) | |
| A22 | PC4 (35, AF1) | |
| A23 | PE2 (1, AF12) | |
| A25 | PC0 (16, AF9) | |
| ALE | PD12 (56, AF12) | |
| CLE | PD11 (55, AF12) | |
| CLK | PD3 (85, AF12) | |
| D0 | PD14 (60, AF12) | |
| D1 | PD15 (61, AF12) | |
| D2 | PD0 (82, AF12) | |
| D3 | PD1 (83, AF12) | |
| D4 | PE7 (40, AF12) | |
| D5 | PE8 (41, AF12) | |
| D6 | PC12 (81, AF1) | |
| D7 | PD2 (84, AF1) | |
| D8 | PA4 (31, AF12) | |
| D9 | PA5 (32, AF12) | |
| D10 | PB14 (50, AF12) | |
| D11 | PB15 (51, AF12) | |
| D12 | PC0 (16, AF1) | |
| D13 | PD8 (52, AF12) | |
| D14 | PD9 (53, AF12) | |
| D15 | PD10 (54, AF12) | |
| DA0 | PD14 (60, AF12) | |
| DA1 | PD15 (61, AF12) | |
| DA2 | PD0 (82, AF12) | |
| DA3 | PD1 (83, AF12) | |
| DA4 | PE7 (40, AF12) | |
| DA5 | PE8 (41, AF12) | |
| DA6 | PC12 (81, AF1) | |
| DA7 | PD2 (84, AF1) | |
| DA8 | PA4 (31, AF12) | |
| DA9 | PA5 (32, AF12) | |
| DA10 | PB14 (50, AF12) | |
| DA11 | PB15 (51, AF12) | |
| DA12 | PC0 (16, AF1) | |
| DA13 | PD8 (52, AF12) | |
| DA14 | PD9 (53, AF12) | |
| DA15 | PD10 (54, AF12) | |
| INT | PC8 (64, AF10) | |
| NCE | PC8 (64, AF9) | |
| NE1 | PC7 (63, AF9) | |
| NE2 | PC8 (64, AF9) | |
| NL | PB7 (93, AF12) | |
| NOE | PD4 (86, AF12) | |
| NWAIT | PC6 (62, AF9) | |
| NWE | PD5 (87, AF12) | |
| SDCKE0 | PC3_C (19, AF12), PC5 (36, AF12) | |
| SDCKE1 | PB5 (91, AF12) | |
| SDNE0 | PC2_C (18, AF12), PC4 (35, AF12) | |
| SDNE1 | PB6 (92, AF12) | |
| SDNWE | PC0 (16, AF12), PA7 (34, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PC6 (62, AF13), PA9 (67, AF13) |
| D1 | PC7 (63, AF13), PA10 (68, AF13) | |
| D2 | PB13 (49, AF13), PC8 (64, AF13) | |
| D3 | PC9 (65, AF13) | |
| D4 | PE4 (2, AF13), PC11 (80, AF13) | |
| D5 | PD3 (85, AF13), PB6 (92, AF13) | |
| D6 | PE5 (3, AF13), PB8 (95, AF13) | |
| D7 | PB9 (96, AF13) | |
| D8 | PC10 (79, AF13) | |
| D9 | PC12 (81, AF13) | |
| D10 | PB5 (91, AF13) | |
| D11 | PD2 (84, AF13) | |
| D12 | PD12 (56, AF13) | |
| D13 | PD13 (57, AF13) | |
| HSYNC | PA4 (31, AF13) | |
| PIXCLK | PA6 (33, AF13) | |
| VSYNC | PB7 (93, AF13) |
PSSI — параллельный синхронный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| PSSI | D0 | PC6 (62, AF13), PA9 (67, AF13) |
| D1 | PC7 (63, AF13), PA10 (68, AF13) | |
| D2 | PB13 (49, AF13), PC8 (64, AF13) | |
| D3 | PC9 (65, AF13) | |
| D4 | PE4 (2, AF13), PC11 (80, AF13) | |
| D5 | PD3 (85, AF13), PB6 (92, AF13) | |
| D6 | PE5 (3, AF13), PB8 (95, AF13) | |
| D7 | PB9 (96, AF13) | |
| D8 | PC10 (79, AF13) | |
| D9 | PC12 (81, AF13) | |
| D10 | PB5 (91, AF13) | |
| D11 | PD2 (84, AF13) | |
| D12 | PD12 (56, AF13) | |
| D13 | PD13 (57, AF13) | |
| D14 | PA5 (32, AF13) | |
| D15 | PC5 (36, AF4) | |
| DE | PA4 (31, AF13) | |
| PDCK | PA6 (33, AF13) | |
| RDY | PB7 (93, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (2, AF14) |
| B1 | PA10 (68, AF14), PC10 (79, AF10), PD0 (82, AF14) | |
| B2 | PA3 (28, AF9), PC9 (65, AF14), PD2 (84, AF14) | |
| B3 | PD10 (54, AF14), PA8 (66, AF13) | |
| B4 | PA10 (68, AF12), PC11 (80, AF14) | |
| B5 | PA3 (28, AF14), PB5 (91, AF3) | |
| B6 | PA15(JTDI) (78, AF14), PB8 (95, AF14) | |
| B7 | PD2 (84, AF9), PB9 (96, AF14) | |
| CLK | PB14 (50, AF14) | |
| DE | PC5 (36, AF14) | |
| G0 | PE5 (3, AF14), PB1 (38, AF14) | |
| G1 | PB0 (37, AF14) | |
| G2 | PC0 (16, AF11), PA6 (33, AF14) | |
| G3 | PC9 (65, AF10) | |
| G4 | PB10 (42, AF14) | |
| G5 | PC1 (17, AF14), PB11 (43, AF14) | |
| G6 | PC7 (63, AF14) | |
| G7 | PB15 (51, AF14), PD3 (85, AF14) | |
| HSYNC | PC6 (62, AF14) | |
| R1 | PA2 (27, AF14) | |
| R2 | PA1 (26, AF14), PC10 (79, AF14) | |
| R3 | PB0 (37, AF9), PA15(JTDI) (78, AF9) | |
| R4 | PA5 (32, AF14), PA11 (69, AF14) | |
| R5 | PC0 (16, AF14), PA9 (67, AF14), PA12 (70, AF14) | |
| R6 | PB1 (38, AF9), PA8 (66, AF14), PC12 (81, AF14) | |
| R7 | PC4 (35, AF14) | |
| VSYNC | PA4 (31, AF14), PA7 (34, AF14) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PC0 (16, AF3) |
| CKIN1 | PC2_C (18, AF3), PB2 (39, AF4), PB13 (49, AF6) | |
| CKIN2 | PC4 (35, AF3), PE8 (41, AF3), PB15 (51, AF6) | |
| CKIN3 | PE5 (3, AF3), PD8 (52, AF3), PC6 (62, AF4) | |
| CKIN4 | PC1 (17, AF4) | |
| CKIN5 | PC10 (79, AF3), PB7 (93, AF11) | |
| CKIN6 | PD0 (82, AF3) | |
| CKIN7 | PB11 (43, AF6), PB8 (95, AF3) | |
| CKOUT | PC2_C (18, AF6), PB0 (37, AF6), PD10 (54, AF3), PD3 (85, AF3) | |
| DATIN0 | PC1 (17, AF3) | |
| DATIN1 | PC3_C (19, AF3), PB1 (38, AF6), PB12 (48, AF6) | |
| DATIN2 | PC5 (36, AF3), PE7 (40, AF3), PB14 (50, AF6) | |
| DATIN3 | PE4 (2, AF3), PD9 (53, AF3), PC7 (63, AF4) | |
| DATIN4 | PC0 (16, AF6) | |
| DATIN5 | PC11 (80, AF3), PB6 (92, AF11) | |
| DATIN6 | PD1 (83, AF3) | |
| DATIN7 | PB10 (42, AF6), PB9 (96, AF3) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14(JTCK/SWCLK) (77, AF0) |
| JTDI | PA15(JTDI) (78, AF0) | |
| JTDO-SWO | PB3(JTDO/TRACESWO) (89, AF0) | |
| JTMS-SWDIO | PA13(JTMS/SWDIO) (71, AF0) | |
| TRACECLK | PE2 (1, AF0) | |
| TRACED0 | PC1 (17, AF0) | |
| TRACED1 | PE4 (2, AF0), PC8 (64, AF0) | |
| TRACED2 | PE5 (3, AF0), PD2 (84, AF0) | |
| TRACED3 | PC12 (81, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (66, AF0) |
| MCO_2 | PC9 (65, AF0) | |
| OSC_IN | PH0-OSC_IN (13) | |
| OSC_OUT | PH1-OSC_OUT (14) | |
| OSC32_IN | PC14-OSC32_IN (7) | |
| OSC32_OUT | PC15-OSC32_OUT (8) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC3_C (19) |
| PWR_CSTOP | PC2_C (18) | |
| PWR_WKUP1 | PA0 (25) | |
| PWR_WKUP2 | PA2 (27) | |
| PWR_WKUP4 | PC13 (6) | |
| PWR_WKUP6 | PC1 (17) | |
| RTC_TAMP1 | PC13 (6) | |
| RTC_TAMP3 | PC1 (17) |
Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART), CORDIC (сопроцессор тригонометрических функций), FMAC (ускоритель цифровых фильтров).
Таблица выводов
Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Вывод | Имя | Тип | Функции |
|---|---|---|---|
| 1 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), ETH_TXD3 (AF11), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SAI4_CK1 (AF10), SAI4_MCLK_A (AF8), SPI4_SCK (AF5) |
| 2 | PE4 | ввод-вывод | DCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SAI4_D2 (AF10), SAI4_FS_A (AF8), SPI4_NSS (AF5), TIM15_CH1N (AF4) |
| 3 | PE5 | ввод-вывод | DCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SAI4_CK2 (AF10), SAI4_SCK_A (AF8), SPI4_MISO (AF5), TIM15_CH1 (AF4) |
| 4 | VDD | питание | — |
| 5 | VBAT | питание | — |
| 6 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS |
| 7 | PC14-OSC32_IN | ввод-вывод | RCC_OSC32_IN |
| 8 | PC15-OSC32_OUT | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| 9 | VSSSMPS | питание | — |
| 10 | VLXSMPS | питание | — |
| 11 | VDDSMPS | питание | — |
| 12 | VFBSMPS | питание | — |
| 13 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| 14 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| 15 | NRST | сброс | — |
| 16 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_D12 (AF1), FMC_DA12 (AF1), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI4_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| 17 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SDMMC2_CK (AF9), SPI2_MOSI (AF5) |
| 18 | PC2_C | ввод-вывод | ADC3_INN1, ADC3_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF4), PWR_CSTOP, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| 19 | PC3_C | ввод-вывод | ADC3_INP1, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF4), PWR_CSLEEP, SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| 20 | VDD | питание | — |
| 21 | VSS | питание | — |
| 22 | VSSA | питание | — |
| 23 | VREF+ | служебный | VREFBUF_OUT |
| 24 | VDDA | питание | — |
| 25 | PA0 | ввод-вывод | ADC1_INP16, ETH_CRS (AF11), FMC_A19 (AF12), I2S6_WS (AF5), PWR_WKUP1, SAI4_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| 26 | PA1 | ввод-вывод | ADC1_INN16, ADC1_INP17, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF12), OCTOSPIM_P1_IO3 (AF9), SAI4_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| 27 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM4_OUT (AF3), LTDC_R1 (AF14), MDIOS_MDIO (AF12), OCTOSPIM_P1_IO0 (AF6), PWR_WKUP2, SAI4_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| 28 | PA3 | ввод-вывод | ADC1_INP15, ADC2_INP15, ETH_COL (AF11), I2S6_MCK (AF5), LPTIM5_OUT (AF3), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF12), OCTOSPIM_P1_IO2 (AF6), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| 29 | VSS | питание | — |
| 30 | VDD | питание | — |
| 31 | PA4 | ввод-вывод | ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), FMC_D8 (AF12), FMC_DA8 (AF12), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7) |
| 32 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, FMC_D9 (AF12), FMC_DA9 (AF12), I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2, SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| 33 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10) |
| 34 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| 35 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_A22 (AF1), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT, SDMMC2_CKIN (AF10), SPDIFRX1_IN2 (AF9) |
| 36 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2), SAI4_D3 (AF1), SPDIFRX1_IN3 (AF9) |
| 37 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF4), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| 38 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF4), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| 39 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN1 (AF4), ETH_TX_ER (AF11), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF1), SAI4_SD_A (AF8), SPI3_MOSI (AF7), TIM23_ETR (AF13) |
| 40 | PE7 | ввод-вывод | COMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7) |
| 41 | PE8 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7) |
| 42 | PB10 | ввод-вывод | DFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| 43 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| 44 | VCAP | питание | — |
| 45 | VSS | питание | — |
| 46 | VDDLDO | питание | — |
| 47 | VDD | питание | — |
| 48 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_IO0 (AF12), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10) |
| 49 | PB13 | ввод-вывод | DCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), OCTOSPIM_P1_IO2 (AF4), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10) |
| 50 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), FMC_D10 (AF12), FMC_DA10 (AF12), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7) |
| 51 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), FMC_D11 (AF12), FMC_DA11 (AF12), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4) |
| 52 | PD8 | ввод-вывод | DFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SPDIFRX1_IN1 (AF9), USART3_TX (AF7) |
| 53 | PD9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7) |
| 54 | PD10 | ввод-вывод | DFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7) |
| 55 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI4_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7) |
| 56 | PD12 | ввод-вывод | DCMI_D12 (AF13), FDCAN3_RX (AF5), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI4_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| 57 | PD13 | ввод-вывод | DCMI_D13 (AF13), FDCAN3_TX (AF5), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI4_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11) |
| 58 | VSS | питание | — |
| 59 | VDD | питание | — |
| 60 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART9_RX (AF11) |
| 61 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART9_TX (AF11) |
| 62 | PC6 | ввод-вывод | DCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| 63 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| 64 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| 65 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2C5_SDA (AF6), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8) |
| 66 | PA8 | ввод-вывод | I2C3_SCL (AF4), I2C5_SCL (AF6), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10) |
| 67 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), ETH_TX_ER (AF11), I2C3_SMBA (AF4), I2C5_SMBA (AF6), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS |
| 68 | PA10 | ввод-вывод | DCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10) |
| 69 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM |
| 70 | PA12 | ввод-вывод | FDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI4_FS_B (AF8), SPI2_SCK (AF5), TIM1_BKIN2 (AF12), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP |
| 71 | PA13(JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| 72 | VCAP | питание | — |
| 73 | VSS | питание | — |
| 74 | VDDLDO | питание | — |
| 75 | VDD | питание | — |
| 76 | VDD33USB | питание | — |
| 77 | PA14(JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| 78 | PA15(JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| 79 | PC10 | ввод-вывод | DCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), I2C5_SDA (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7) |
| 80 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), I2C5_SCL (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| 81 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), FMC_D6 (AF1), FMC_DA6 (AF1), I2C5_SMBA (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7) |
| 82 | PD0 | ввод-вывод | DFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11) |
| 83 | PD1 | ввод-вывод | DFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8) |
| 84 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), FMC_D7 (AF1), FMC_DA7 (AF1), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8) |
| 85 | PD3 | ввод-вывод | DCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| 86 | PD4 | ввод-вывод | FMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7) |
| 87 | PD5 | ввод-вывод | FMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7) |
| 88 | VDD | питание | — |
| 89 | PB3(JTDO/TRACESWO) | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM24_ETR (AF14), TIM2_CH2 (AF1), UART7_RX (AF11) |
| 90 | PB4(NJTRST) | ввод-вывод | DEBUG_JTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| 91 | PB5 | ввод-вывод | DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF3), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10) |
| 92 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| 93 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| 94 | BOOT0 | загрузка | — |
| 95 | PB8 | ввод-вывод | DCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), ETH_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| 96 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| 97 | VCAP | питание | — |
| 98 | VSS | питание | — |
| 99 | VDDLDO | питание | — |
| 100 | VDD | питание | — |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Выводы | Назначение |
|---|---|---|
| VBAT | 5 | резервное питание: часы реального времени и резервные регистры |
| VCAP | 44, 72, 97 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | 4, 20, 30, 47, 59, 75, 88, 100 | питание цифровой части и линий ввода-вывода |
| VDD33USB | 76 | — |
| VDDA | 24 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDLDO | 46, 74, 99 | — |
| VDDSMPS | 11 | — |
| VFBSMPS | 12 | — |
| VLXSMPS | 10 | — |
| VSS | 21, 29, 45, 58, 73, 98 | общий провод (земля) |
| VSSA | 22 | общий провод аналоговой части |
| VSSSMPS | 9 | — |
| NRST | 15 | сброс, активный уровень — низкий |
| BOOT0 | 94 | выбор источника загрузки при сбросе |
| VREF+ | 23 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H725VETx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H725VE | STM32H725VETx | 512 КБ | 564 КБ |
Линейка STM32H725/735, семейство STM32H7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H725VE. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32H725VET6 | LQFP 100, 14×14×1,4 мм | −40…+85 °C | лоток |
| STM32H725VET6TR | LQFP 100, 14×14×1,4 мм | −40…+85 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H725VG | STM32H725/735 | 100 из 100 | выводы совпадают полностьюфлеш-память до 512 и 1024 КБ |
| STM32H735VG | STM32H725/735 | 100 из 100 | выводы совпадают полностьютолько у него: CRYP, HASH; флеш-память до 512 и 1024 КБ |
| STM32H7A3VGTxQ, STM32H7A3VITxQ | STM32H7A3/7B3 | 97 из 100 | 76: VDD33USB → VDD33_USB; 88: VDD → VDDMMC; 97: VCAP → PE0только у этого: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; только у него: DAC2, DFSDM2, SAI2, UART8; частота до 550 и 280 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 564 и 1424 КБ |
| STM32H7B3VITxQ | STM32H7A3/7B3 | 97 из 100 | 76: VDD33USB → VDD33_USB; 88: VDD → VDDMMC; 97: VCAP → PE0только у этого: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; только у него: CRYP, DAC2, DFSDM2, HASH, SAI2, UART8; частота до 550 и 280 МГц; флеш-память до 512 и 2048 КБ; ОЗУ 564 и 1424 КБ |
Частые вопросы
На каких выводах USART1 у STM32H725VE?
В корпусе LQFP100 сигнал USART1_TX выведен на PB14 (вывод 50, AF4) или PA9 (вывод 67, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PB15 (вывод 51, AF4) или PA10 (вывод 68, AF7) или PB7 (вывод 93, AF7).
Где у STM32H725VE выводы SWD для программатора?
SWDIO — PA13(JTMS/SWDIO) (вывод 71, AF0), SWCLK — PA14(JTCK/SWCLK) (вывод 77, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H725VE?
I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).
Сколько выводов ввода-вывода у STM32H725VE в корпусе LQFP100?
69 из 100. Ещё 28 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32H725VE?
От 1,71 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H7Cortex-M7 от 280 до 600 МГц, двухъядерные H745/H747 — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
