STM32H7A3VGTxQ и STM32H7A3VITxQ в корпусе LQFP100: распиновка

STM32H7A3VGTxQ и STM32H7A3VITxQ — микроконтроллеры STM32H7 на ядре Cortex-M7 с частотой до 280 МГц: 1 и 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус LQFP100 — 100 выводов, из них 70 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M7
Частота ядра
до 280 МГц
Флеш-память
1 и 2 МБ
ОЗУ
1,390625 МБ
Корпус
LQFP100, 100 выводов
Линий ввода-вывода
70
Напряжение питания
1,62…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP100

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

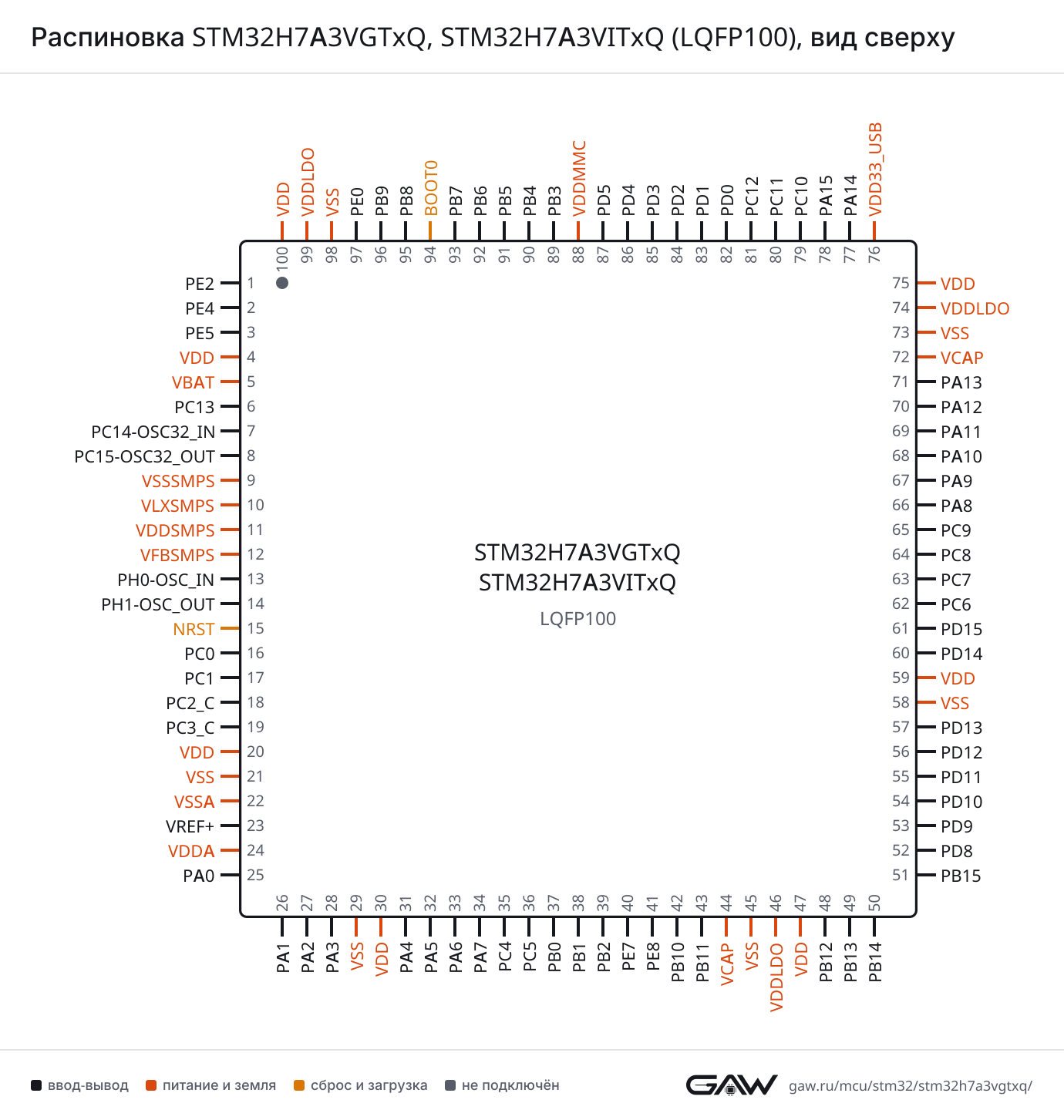

Распиновка STM32H7A3VGTxQ, STM32H7A3VITxQ в корпусе LQFP100, вид сверхуSTM32H7A3VGTxQSTM32H7A3VITxQLQFP100, вид сверхуPE2 — вывод 1: DEBUG_TRACECLK, FMC_A23, OCTOSPIM_P1_IO2, SAI1_CK1, SAI1_MCLK_A, SPI4_SCK1PE2PE4 — вывод 2: DCMI_D4, DEBUG_TRACED1, DFSDM1_DATIN3, FMC_A20, LTDC_B0, PSSI_D4, SAI1_D2, SAI1_FS_A, SPI4_NSS, TIM15_CH1N2PE4PE5 — вывод 3: DCMI_D6, DEBUG_TRACED2, DFSDM1_CKIN3, FMC_A21, LTDC_G0, PSSI_D6, SAI1_CK2, SAI1_SCK_A, SPI4_MISO, TIM15_CH13PE5VDD — вывод 44VDDVBAT — вывод 55VBATPC13 — вывод 6: PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS6PC13PC14-OSC32_IN — вывод 7: RCC_OSC32_IN7PC14-OSC32_INPC15-OSC32_OUT — вывод 8: ADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT8PC15-OSC32_OUTVSSSMPS — вывод 99VSSSMPSVLXSMPS — вывод 1010VLXSMPSVDDSMPS — вывод 1111VDDSMPSVFBSMPS — вывод 1212VFBSMPSPH0-OSC_IN — вывод 13: RCC_OSC_IN13PH0-OSC_INPH1-OSC_OUT — вывод 14: RCC_OSC_OUT14PH1-OSC_OUTNRST — вывод 1515NRSTPC0 — вывод 16: ADC1_INP10, ADC2_INP10, DFSDM1_CKIN0, DFSDM1_DATIN4, FMC_A25, FMC_SDNWE, LTDC_G2, LTDC_R5, SAI2_FS_B, USB_OTG_HS_ULPI_STP16PC0PC1 — вывод 17: ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0, DFSDM1_CKIN4, DFSDM1_DATIN0, I2S2_SDO, LTDC_G5, MDIOS_MDC, OCTOSPIM_P1_IO4, PWR_WKUP6, RTC_TAMP3, SAI1_D1, SAI1_SD_A, SDMMC2_CK, SPI2_MOSI17PC1PC2_C — вывод 18: ADC2_INN1, ADC2_INP0, DFSDM1_CKIN1, DFSDM1_CKOUT, FMC_SDNE0, I2S2_SDI, OCTOSPIM_P1_IO2, OCTOSPIM_P1_IO5, PWR_CSTOP, SPI2_MISO, USB_OTG_HS_ULPI_DIR18PC2_CPC3_C — вывод 19: ADC2_INP1, DFSDM1_DATIN1, FMC_SDCKE0, I2S2_SDO, OCTOSPIM_P1_IO0, OCTOSPIM_P1_IO6, PWR_CSLEEP, SPI2_MOSI, USB_OTG_HS_ULPI_NXT19PC3_CVDD — вывод 2020VDDVSS — вывод 2121VSSVSSA — вывод 2222VSSAVREF+ — вывод 23: VREFBUF_OUT23VREF+VDDA — вывод 2424VDDAPA0 — вывод 25: ADC1_INP16, I2S6_WS, PWR_WKUP1, SAI2_SD_B, SDMMC2_CMD, SPI6_NSS, TIM15_BKIN, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTS, USART2_NSS25PA0PA1 — вывод 26: ADC1_INN16, ADC1_INP17, LPTIM3_OUT, LTDC_R2, OCTOSPIM_P1_DQS, OCTOSPIM_P1_IO3, SAI2_MCLK_B, TIM15_CH1N, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_DE, USART2_RTS26PA1PA2 — вывод 27: ADC1_INP14, DFSDM2_CKIN1, LTDC_R1, MDIOS_MDIO, PWR_WKUP2, SAI2_SCK_B, TIM15_CH1, TIM2_CH3, TIM5_CH3, USART2_TX27PA2PA3 — вывод 28: ADC1_INP15, I2S6_MCK, LTDC_B2, LTDC_B5, OCTOSPIM_P1_CLK, TIM15_CH2, TIM2_CH4, TIM5_CH4, USART2_RX, USB_OTG_HS_ULPI_D028PA3VSS — вывод 2929VSSVDD — вывод 3030VDDPA4 — вывод 31: ADC1_INP18, DAC1_OUT1, DCMI_HSYNC, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_VSYNC, PSSI_DE, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM5_ETR, USART2_CK31PA4PA5 — вывод 32: ADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK, I2S6_CK, LTDC_R4, PSSI_D14, PWR_NDSTOP2, SPI1_SCK, SPI6_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CK32PA5PA6 — вывод 33: ADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK, I2S1_SDI, I2S6_SDI, LTDC_G2, MDIOS_MDC, OCTOSPIM_P1_IO3, PSSI_PDCK, SPI1_MISO, SPI6_MISO, TIM13_CH1, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, TIM3_CH1, TIM8_BKIN, TIM8_BKIN_COMP1, TIM8_BKIN_COMP233PA6PA7 — вывод 34: ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1, FMC_SDNWE, I2S1_SDO, I2S6_SDO, LTDC_VSYNC, OCTOSPIM_P1_IO2, OPAMP1_VINM, SPI1_MOSI, SPI6_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1N34PA7PC4 — вывод 35: ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2, FMC_SDNE0, I2S1_MCK, LTDC_R7, OPAMP1_VOUT35PC4PC5 — вывод 36: ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT, DFSDM1_DATIN2, FMC_SDCKE0, LTDC_DE, OCTOSPIM_P1_DQS, OPAMP1_VINM, PSSI_D15, SAI1_D336PC5PB0 — вывод 37: ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT, DFSDM2_CKOUT, LTDC_G1, LTDC_R3, OCTOSPIM_P1_IO1, OPAMP1_VINP, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, UART4_CTS, USB_OTG_HS_ULPI_D137PB0PB1 — вывод 38: ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1, LTDC_G0, LTDC_R6, OCTOSPIM_P1_IO0, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D238PB1PB2 — вывод 39: COMP1_INP, DFSDM1_CKIN1, I2S3_SDO, OCTOSPIM_P1_CLK, OCTOSPIM_P1_DQS, RTC_OUT_ALARM, RTC_OUT_CALIB, SAI1_D1, SAI1_SD_A, SPI3_MOSI39PB2PE7 — вывод 40: COMP2_INM, DFSDM1_DATIN2, FMC_D4, FMC_DA4, OCTOSPIM_P1_IO4, OPAMP2_VOUT, TIM1_ETR, UART7_RX40PE7PE8 — вывод 41: COMP2_OUT, DFSDM1_CKIN2, FMC_D5, FMC_DA5, OCTOSPIM_P1_IO5, OPAMP2_VINM, TIM1_CH1N, UART7_TX41PE8PB10 — вывод 42: DFSDM1_DATIN7, I2C2_SCL, I2S2_CK, LPTIM2_IN1, LTDC_G4, OCTOSPIM_P1_NCS, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D342PB10PB11 — вывод 43: ADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7, I2C2_SDA, LPTIM2_ETR, LTDC_G5, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D443PB11VCAP — вывод 4444VCAPVSS — вывод 4545VSSVDDLDO — вывод 4646VDDLDOVDD — вывод 4747VDDPB12 — вывод 48: DFSDM1_DATIN1, DFSDM2_DATIN1, FDCAN2_RX, I2C2_SMBA, I2S2_WS, OCTOSPIM_P1_NCLK, SPI2_NSS, TIM1_BKIN, TIM1_BKIN_COMP1, TIM1_BKIN_COMP2, UART5_RX, USART3_CK, USB_OTG_HS_ULPI_D548PB12PB13 — вывод 49: DCMI_D2, DFSDM1_CKIN1, DFSDM2_CKIN1, FDCAN2_TX, I2S2_CK, LPTIM2_OUT, PSSI_D2, SDMMC1_D0, SPI2_SCK, TIM1_CH1N, UART5_TX, USART3_CTS, USART3_NSS, USB_OTG_HS_ULPI_D649PB13PB14 — вывод 50: DFSDM1_DATIN2, I2S2_SDI, LTDC_CLK, SDMMC2_D0, SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, UART4_DE, UART4_RTS, USART1_TX, USART3_DE, USART3_RTS50PB14PB15 — вывод 51: ADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2, I2S2_SDO, LTDC_G7, RTC_REFIN, SDMMC2_D1, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, UART4_CTS, USART1_RX51PB15PD8 — вывод 52: DFSDM1_CKIN3, FMC_D13, FMC_DA13, USART3_TX52PD8PD9 — вывод 53: DAC1_EXTI9, DFSDM1_DATIN3, FMC_D14, FMC_DA14, USART3_RX53PD9PD10 — вывод 54: DFSDM1_CKOUT, DFSDM2_CKOUT, FMC_D15, FMC_DA15, LTDC_B3, USART3_CK54PD10PD11 — вывод 55: ADC1_EXTI11, ADC2_EXTI11, FMC_A16, FMC_CLE, I2C4_SMBA, LPTIM2_IN2, OCTOSPIM_P1_IO0, SAI2_SD_A, USART3_CTS, USART3_NSS55PD11PD12 — вывод 56: DCMI_D12, FMC_A17, FMC_ALE, I2C4_SCL, LPTIM1_IN1, LPTIM2_IN1, OCTOSPIM_P1_IO1, PSSI_D12, SAI2_FS_A, TIM4_CH1, USART3_DE, USART3_RTS56PD12PD13 — вывод 57: DCMI_D13, FMC_A18, I2C4_SDA, LPTIM1_OUT, OCTOSPIM_P1_IO3, PSSI_D13, SAI2_SCK_A, TIM4_CH2, UART9_DE, UART9_RTS57PD13VSS — вывод 5858VSSVDD — вывод 5959VDDPD14 — вывод 60: FMC_D0, FMC_DA0, TIM4_CH3, UART8_CTS, UART9_RX60PD14PD15 — вывод 61: ADC1_EXTI15, ADC2_EXTI15, FMC_D1, FMC_DA1, TIM4_CH4, UART8_DE, UART8_RTS, UART9_TX61PD15PC6 — вывод 62: DCMI_D0, DFSDM1_CKIN3, FMC_NWAIT, I2S2_MCK, LTDC_HSYNC, PSSI_D0, SDMMC1_D0DIR, SDMMC1_D6, SDMMC2_D6, SWPMI1_IO, TIM3_CH1, TIM8_CH1, USART6_TX62PC6PC7 — вывод 63: DCMI_D1, DEBUG_TRGIO, DFSDM1_DATIN3, FMC_NE1, I2S3_MCK, LTDC_G6, PSSI_D1, SDMMC1_D123DIR, SDMMC1_D7, SDMMC2_D7, SWPMI1_TX, TIM3_CH2, TIM8_CH2, USART6_RX63PC7PC8 — вывод 64: DCMI_D2, DEBUG_TRACED1, FMC_INT, FMC_NCE, FMC_NE2, PSSI_D2, SDMMC1_D0, SWPMI1_RX, TIM3_CH3, TIM8_CH3, UART5_DE, UART5_RTS, USART6_CK64PC8PC9 — вывод 65: DAC1_EXTI9, DCMI_D3, I2C3_SDA, I2S_CKIN, LTDC_B2, LTDC_G3, OCTOSPIM_P1_IO0, PSSI_D3, RCC_MCO_2, SDMMC1_D1, SWPMI1_SUSPEND, TIM3_CH4, TIM8_CH4, UART5_CTS65PC9PA8 — вывод 66: I2C3_SCL, LTDC_B3, LTDC_R6, RCC_MCO_1, TIM1_CH1, TIM8_BKIN2, TIM8_BKIN2_COMP1, TIM8_BKIN2_COMP2, UART7_RX, USART1_CK, USB_OTG_HS_SOF66PA8PA9 — вывод 67: DAC1_EXTI9, DCMI_D0, I2C3_SMBA, I2S2_CK, LPUART1_TX, LTDC_R5, PSSI_D0, SPI2_SCK, TIM1_CH2, USART1_TX, USB_OTG_HS_VBUS67PA9PA10 — вывод 68: DCMI_D1, LPUART1_RX, LTDC_B1, LTDC_B4, MDIOS_MDIO, PSSI_D1, TIM1_CH3, USART1_RX, USB_OTG_HS_ID68PA10PA11 — вывод 69: ADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX, I2S2_WS, LPUART1_CTS, LTDC_R4, SPI2_NSS, TIM1_CH4, UART4_RX, USART1_CTS, USART1_NSS, USB_OTG_HS_DM69PA11PA12 — вывод 70: FDCAN1_TX, I2S2_CK, LPUART1_DE, LPUART1_RTS, LTDC_R5, SAI2_FS_B, SPI2_SCK, TIM1_ETR, UART4_TX, USART1_DE, USART1_RTS, USB_OTG_HS_DP70PA12PA13 — вывод 71: DEBUG_JTMS-SWDIO71PA13VCAP — вывод 7272VCAPVSS — вывод 7373VSSVDDLDO — вывод 7474VDDLDOVDD — вывод 7575VDDVDD33_USB — вывод 7676VDD33_USBPA14 — вывод 77: DEBUG_JTCK-SWCLK77PA14PA15 — вывод 78: ADC1_EXTI15, ADC2_EXTI15, CEC, DEBUG_JTDI, I2S1_WS, I2S3_WS, I2S6_WS, LTDC_B6, LTDC_R3, SPI1_NSS, SPI3_NSS, SPI6_NSS, TIM2_CH1, TIM2_ETR, UART4_DE, UART4_RTS, UART7_TX78PA15PC10 — вывод 79: DCMI_D8, DFSDM1_CKIN5, DFSDM2_CKIN0, I2S3_CK, LTDC_B1, LTDC_R2, OCTOSPIM_P1_IO1, PSSI_D8, SDMMC1_D2, SPI3_SCK, SWPMI1_RX, UART4_TX, USART3_TX79PC10PC11 — вывод 80: ADC1_EXTI11, ADC2_EXTI11, DCMI_D4, DFSDM1_DATIN5, DFSDM2_DATIN0, I2S3_SDI, LTDC_B4, OCTOSPIM_P1_NCS, PSSI_D4, SDMMC1_D3, SPI3_MISO, UART4_RX, USART3_RX80PC11PC12 — вывод 81: DCMI_D9, DEBUG_TRACED3, DFSDM2_CKOUT, I2S3_SDO, I2S6_CK, LTDC_R6, PSSI_D9, SDMMC1_CK, SPI3_MOSI, SPI6_SCK, TIM15_CH1, UART5_TX, USART3_CK81PC12PD0 — вывод 82: DFSDM1_CKIN6, FDCAN1_RX, FMC_D2, FMC_DA2, LTDC_B1, UART4_RX, UART9_CTS82PD0PD1 — вывод 83: DFSDM1_DATIN6, FDCAN1_TX, FMC_D3, FMC_DA3, UART4_TX83PD1PD2 — вывод 84: DCMI_D11, DEBUG_TRACED2, LTDC_B2, LTDC_B7, PSSI_D11, SDMMC1_CMD, TIM15_BKIN, TIM3_ETR, UART5_RX84PD2PD3 — вывод 85: DCMI_D5, DFSDM1_CKOUT, FMC_CLK, I2S2_CK, LTDC_G7, PSSI_D5, SPI2_SCK, USART2_CTS, USART2_NSS85PD3PD4 — вывод 86: FMC_NOE, OCTOSPIM_P1_IO4, USART2_DE, USART2_RTS86PD4PD5 — вывод 87: FMC_NWE, OCTOSPIM_P1_IO5, USART2_TX87PD5VDDMMC — вывод 8888VDDMMCPB3 — вывод 89: CRS_SYNC, DEBUG_JTDO-SWO, I2S1_CK, I2S3_CK, I2S6_CK, SDMMC2_D2, SPI1_SCK, SPI3_SCK, SPI6_SCK, TIM2_CH2, UART7_RX89PB3PB4 — вывод 90: DEBUG_NJTRST, I2S1_SDI, I2S2_WS, I2S3_SDI, I2S6_SDI, SDMMC2_D3, SPI1_MISO, SPI2_NSS, SPI3_MISO, SPI6_MISO, TIM16_BKIN, TIM3_CH1, UART7_TX90PB4PB5 — вывод 91: DCMI_D10, FDCAN2_RX, FMC_SDCKE1, I2C1_SMBA, I2C4_SMBA, I2S1_SDO, I2S3_SDO, I2S6_SDO, LTDC_B5, PSSI_D10, SPI1_MOSI, SPI3_MOSI, SPI6_MOSI, TIM17_BKIN, TIM3_CH2, UART5_RX, USB_OTG_HS_ULPI_D791PB5PB6 — вывод 92: CEC, DCMI_D5, DFSDM1_DATIN5, FDCAN2_TX, FMC_SDNE1, I2C1_SCL, I2C4_SCL, LPUART1_TX, OCTOSPIM_P1_NCS, PSSI_D5, TIM16_CH1N, TIM4_CH1, UART5_TX, USART1_TX92PB6PB7 — вывод 93: DCMI_VSYNC, DFSDM1_CKIN5, FMC_NL, I2C1_SDA, I2C4_SDA, LPUART1_RX, PSSI_RDY, PWR_PVD_IN, TIM17_CH1N, TIM4_CH2, USART1_RX93PB7BOOT0 — вывод 9494BOOT0PB8 — вывод 95: DCMI_D6, DFSDM1_CKIN7, FDCAN1_RX, I2C1_SCL, I2C4_SCL, LTDC_B6, PSSI_D6, SDMMC1_CKIN, SDMMC1_D4, SDMMC2_D4, TIM16_CH1, TIM4_CH3, UART4_RX95PB8PB9 — вывод 96: DAC1_EXTI9, DCMI_D7, DFSDM1_DATIN7, FDCAN1_TX, I2C1_SDA, I2C4_SDA, I2C4_SMBA, I2S2_WS, LTDC_B7, PSSI_D7, SDMMC1_CDIR, SDMMC1_D5, SDMMC2_D5, SPI2_NSS, TIM17_CH1, TIM4_CH4, UART4_TX96PB9PE0 — вывод 97: DCMI_D2, FMC_NBL0, LPTIM1_ETR, LPTIM2_ETR, LTDC_R0, PSSI_D2, SAI2_MCLK_A, TIM4_ETR, UART8_RX97PE0VSS — вывод 9898VSSVDDLDO — вывод 9999VDDLDOVDD — вывод 100100VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия
Распиновка STM32H7A3VGTxQ, STM32H7A3VITxQ (LQFP100), вид сверхуРаспиновка LQFP100 картинкой
PNG, 1380 × 1453 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (66, AF7)
CTSPA11 (69, AF7)
DEPA12 (70, AF7)
NSSPA11 (69, AF7)
RTSPA12 (70, AF7)
RXPB15 (51, AF4), PA10 (68, AF7), PB7 (93, AF7)
TXPB14 (50, AF4), PA9 (67, AF7), PB6 (92, AF7)
USART2CKPA4 (31, AF7)
CTSPA0 (25, AF7), PD3 (85, AF7)
DEPA1 (26, AF7), PD4 (86, AF7)
NSSPA0 (25, AF7), PD3 (85, AF7)
RTSPA1 (26, AF7), PD4 (86, AF7)
RXPA3 (28, AF7)
TXPA2 (27, AF7), PD5 (87, AF7)
USART3CKPB12 (48, AF7), PD10 (54, AF7), PC12 (81, AF7)
CTSPB13 (49, AF7), PD11 (55, AF7)
DEPB14 (50, AF7), PD12 (56, AF7)
NSSPB13 (49, AF7), PD11 (55, AF7)
RTSPB14 (50, AF7), PD12 (56, AF7)
RXPB11 (43, AF7), PD9 (53, AF7), PC11 (80, AF7)
TXPB10 (42, AF7), PD8 (52, AF7), PC10 (79, AF7)
USART6CKPC8 (64, AF7)
RXPC7 (63, AF7)
TXPC6 (62, AF7)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4CTSPB0 (37, AF8), PB15 (51, AF8)
DEPB14 (50, AF8), PA15 (78, AF8)
RTSPB14 (50, AF8), PA15 (78, AF8)
RXPA1 (26, AF8), PA11 (69, AF6), PC11 (80, AF8), PD0 (82, AF8), PB8 (95, AF8)
TXPA0 (25, AF8), PA12 (70, AF6), PC10 (79, AF8), PD1 (83, AF8), PB9 (96, AF8)
UART5CTSPC9 (65, AF8)
DEPC8 (64, AF8)
RTSPC8 (64, AF8)
RXPB12 (48, AF14), PD2 (84, AF8), PB5 (91, AF14)
TXPB13 (49, AF14), PC12 (81, AF8), PB6 (92, AF14)
UART7RXPE7 (40, AF7), PA8 (66, AF11), PB3 (89, AF11)
TXPE8 (41, AF7), PA15 (78, AF11), PB4 (90, AF11)
UART8CTSPD14 (60, AF8)
DEPD15 (61, AF8)
RTSPD15 (61, AF8)
RXPE0 (97, AF8)
UART9CTSPD0 (82, AF11)
DEPD13 (57, AF11)
RTSPD13 (57, AF11)
RXPD14 (60, AF11)
TXPD15 (61, AF11)

LPUART — UART с малым потреблением

БлокСигналВыводы
LPUART1CTSPA11 (69, AF3)
DEPA12 (70, AF3)
RTSPA12 (70, AF3)
RXPA10 (68, AF3), PB7 (93, AF8)
TXPA9 (67, AF3), PB6 (92, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (33, AF5), PB4 (90, AF5)
MOSIPA7 (34, AF5), PB5 (91, AF5)
NSSPA4 (31, AF5), PA15 (78, AF5)
SCKPA5 (32, AF5), PB3 (89, AF5)
SPI2MISOPC2_C (18, AF5), PB14 (50, AF5)
MOSIPC1 (17, AF5), PC3_C (19, AF5), PB15 (51, AF5)
NSSPB12 (48, AF5), PA11 (69, AF5), PB4 (90, AF7), PB9 (96, AF5)
SCKPB10 (42, AF5), PB13 (49, AF5), PA9 (67, AF5), PA12 (70, AF5), PD3 (85, AF5)
SPI3MISOPC11 (80, AF6), PB4 (90, AF6)
MOSIPB2 (39, AF7), PC12 (81, AF6), PB5 (91, AF7)
NSSPA4 (31, AF6), PA15 (78, AF6)
SCKPC10 (79, AF6), PB3 (89, AF6)
SPI4MISOPE5 (3, AF5)
NSSPE4 (2, AF5)
SCKPE2 (1, AF5)
SPI6MISOPA6 (33, AF8), PB4 (90, AF8)
MOSIPA7 (34, AF8), PB5 (91, AF8)
NSSPA0 (25, AF5), PA4 (31, AF8), PA15 (78, AF7)
SCKPA5 (32, AF8), PC12 (81, AF5), PB3 (89, AF8)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (65, AF5)
I2S1CKPA5 (32, AF5), PB3 (89, AF5)
MCKPC4 (35, AF5)
SDIPA6 (33, AF5), PB4 (90, AF5)
SDOPA7 (34, AF5), PB5 (91, AF5)
WSPA4 (31, AF5), PA15 (78, AF5)
I2S2CKPB10 (42, AF5), PB13 (49, AF5), PA9 (67, AF5), PA12 (70, AF5), PD3 (85, AF5)
MCKPC6 (62, AF5)
SDIPC2_C (18, AF5), PB14 (50, AF5)
SDOPC1 (17, AF5), PC3_C (19, AF5), PB15 (51, AF5)
WSPB12 (48, AF5), PA11 (69, AF5), PB4 (90, AF7), PB9 (96, AF5)
I2S3CKPC10 (79, AF6), PB3 (89, AF6)
MCKPC7 (63, AF6)
SDIPC11 (80, AF6), PB4 (90, AF6)
SDOPB2 (39, AF7), PC12 (81, AF6), PB5 (91, AF7)
WSPA4 (31, AF6), PA15 (78, AF6)
I2S6CKPA5 (32, AF8), PC12 (81, AF5), PB3 (89, AF8)
MCKPA3 (28, AF5)
SDIPA6 (33, AF8), PB4 (90, AF8)
SDOPA7 (34, AF8), PB5 (91, AF8)
WSPA0 (25, AF5), PA4 (31, AF8), PA15 (78, AF7)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (92, AF4), PB8 (95, AF4)
SDAPB7 (93, AF4), PB9 (96, AF4)
SMBAPB5 (91, AF4)
I2C2SCLPB10 (42, AF4)
SDAPB11 (43, AF4)
SMBAPB12 (48, AF4)
I2C3SCLPA8 (66, AF4)
SDAPC9 (65, AF4)
SMBAPA9 (67, AF4)
I2C4SCLPD12 (56, AF4), PB6 (92, AF6), PB8 (95, AF6)
SDAPD13 (57, AF4), PB7 (93, AF6), PB9 (96, AF6)
SMBAPD11 (55, AF4), PB5 (91, AF6), PB9 (96, AF11)

FDCAN — контроллер CAN FD

БлокСигналВыводы
FDCAN1RXPA11 (69, AF9), PD0 (82, AF9), PB8 (95, AF9)
TXPA12 (70, AF9), PD1 (83, AF9), PB9 (96, AF9)
FDCAN2RXPB12 (48, AF9), PB5 (91, AF9)
TXPB13 (49, AF9), PB6 (92, AF9)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPA11 (69)
DPPA12 (70)
IDPA10 (68, AF10)
SOFPA8 (66, AF10)
ULPI_CKPA5 (32, AF10)
ULPI_D0PA3 (28, AF10)
ULPI_D1PB0 (37, AF10)
ULPI_D2PB1 (38, AF10)
ULPI_D3PB10 (42, AF10)
ULPI_D4PB11 (43, AF10)
ULPI_D5PB12 (48, AF10)
ULPI_D6PB13 (49, AF10)
ULPI_D7PB5 (91, AF10)
ULPI_DIRPC2_C (18, AF10)
ULPI_NXTPC3_C (19, AF10)
ULPI_STPPC0 (16, AF10)
VBUSPA9 (67)

SDMMC — интерфейс карт SD и MMC

БлокСигналВыводы
SDMMC1CDIRPB9 (96, AF7)
CKPC12 (81, AF12)
CKINPB8 (95, AF7)
CMDPD2 (84, AF12)
D0PB13 (49, AF12), PC8 (64, AF12)
D0DIRPC6 (62, AF8)
D1PC9 (65, AF12)
D2PC10 (79, AF12)
D3PC11 (80, AF12)
D4PB8 (95, AF12)
D5PB9 (96, AF12)
D6PC6 (62, AF12)
D7PC7 (63, AF12)
D123DIRPC7 (63, AF8)
SDMMC2CKPC1 (17, AF9)
CMDPA0 (25, AF9)
D0PB14 (50, AF9)
D1PB15 (51, AF9)
D2PB3 (89, AF9)
D3PB4 (90, AF9)
D4PB8 (95, AF10)
D5PB9 (96, AF10)
D6PC6 (62, AF10)
D7PC7 (63, AF10)

SAI — последовательный аудиоинтерфейс

БлокСигналВыводы
SAI1CK1PE2 (1, AF2)
CK2PE5 (3, AF2)
D1PC1 (17, AF2), PB2 (39, AF2)
D2PE4 (2, AF2)
D3PC5 (36, AF2)
FS_APE4 (2, AF6)
MCLK_APE2 (1, AF6)
SCK_APE5 (3, AF6)
SD_APC1 (17, AF6), PB2 (39, AF6)
SAI2FS_APD12 (56, AF10)
FS_BPC0 (16, AF8), PA12 (70, AF8)
MCLK_APE0 (97, AF10)
MCLK_BPA1 (26, AF10)
SCK_APD13 (57, AF10)
SCK_BPA2 (27, AF8)
SD_APD11 (55, AF10)
SD_BPA0 (25, AF10)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA15 (78, AF4), PB6 (92, AF5)

SWPMI — интерфейс Single Wire Protocol

БлокСигналВыводы
SWPMI1IOPC6 (62)
RXPC8 (64, AF11), PC10 (79, AF11)
SUSPENDPC9 (65, AF11)
TXPC7 (63, AF11)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PB11 (43), PD11 (55), PA11 (69), PC11 (80)
EXTI15PC15-OSC32_OUT (8), PB15 (51), PD15 (61), PA15 (78)
INN3PA7 (34)
INN4PC5 (36)
INN5PB0 (37)
INN10PC1 (17)
INN16PA1 (26)
INN18PA5 (32)
INP3PA6 (33)
INP4PC4 (35)
INP5PB1 (38)
INP7PA7 (34)
INP8PC5 (36)
INP9PB0 (37)
INP10PC0 (16)
INP11PC1 (17)
INP14PA2 (27)
INP15PA3 (28)
INP16PA0 (25)
INP17PA1 (26)
INP18PA4 (31)
INP19PA5 (32)
ADC2EXTI11PB11 (43), PD11 (55), PA11 (69), PC11 (80)
EXTI15PC15-OSC32_OUT (8), PB15 (51), PD15 (61), PA15 (78)
INN1PC2_C (18)
INN3PA7 (34)
INN4PC5 (36)
INN5PB0 (37)
INN10PC1 (17)
INP0PC2_C (18)
INP1PC3_C (19)
INP3PA6 (33)
INP4PC4 (35)
INP5PB1 (38)
INP7PA7 (34)
INP8PC5 (36)
INP9PB0 (37)
INP10PC0 (16)
INP11PC1 (17)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DAC1EXTI9PD9 (53), PC9 (65), PA9 (67), PB9 (96)
OUT1PA4 (31)
OUT2PA5 (32)
DAC2OUT1PA6 (33)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPC4 (35), PB1 (38)
INPPB0 (37), PB2 (39)
OUTPC5 (36, AF13)
COMP2INMPE7 (40)
OUTPE8 (41, AF13)

OPAMP — операционный усилитель

БлокСигналВыводы
OPAMP1VINMPA7 (34), PC5 (36)
VINPPB0 (37)
VOUTPC4 (35)
OPAMP2VINMPE8 (41)
VOUTPE7 (40)

VREFBUF — буфер опорного напряжения

БлокСигналВыводы
VREFBUFOUTVREF+ (23)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (33, AF1), PB12 (48, AF1)
BKIN_COMP1PA6 (33, AF12), PB12 (48, AF13)
BKIN_COMP2PA6 (33, AF12), PB12 (48, AF13)
CH1PA8 (66, AF1)
CH1NPA7 (34, AF1), PE8 (41, AF1), PB13 (49, AF1)
CH2PA9 (67, AF1)
CH2NPB0 (37, AF1), PB14 (50, AF1)
CH3PA10 (68, AF1)
CH3NPB1 (38, AF1), PB15 (51, AF1)
CH4PA11 (69, AF1)
ETRPE7 (40, AF1), PA12 (70, AF1)
TIM2CH1PA0 (25, AF1), PA5 (32, AF1), PA15 (78, AF1)
CH2PA1 (26, AF1), PB3 (89, AF1)
CH3PA2 (27, AF1), PB10 (42, AF1)
CH4PA3 (28, AF1), PB11 (43, AF1)
ETRPA0 (25, AF1), PA5 (32, AF1), PA15 (78, AF1)
TIM3CH1PA6 (33, AF2), PC6 (62, AF2), PB4 (90, AF2)
CH2PA7 (34, AF2), PC7 (63, AF2), PB5 (91, AF2)
CH3PB0 (37, AF2), PC8 (64, AF2)
CH4PB1 (38, AF2), PC9 (65, AF2)
ETRPD2 (84, AF2)
TIM4CH1PD12 (56, AF2), PB6 (92, AF2)
CH2PD13 (57, AF2), PB7 (93, AF2)
CH3PD14 (60, AF2), PB8 (95, AF2)
CH4PD15 (61, AF2), PB9 (96, AF2)
ETRPE0 (97, AF2)
TIM5CH1PA0 (25, AF2)
CH2PA1 (26, AF2)
CH3PA2 (27, AF2)
CH4PA3 (28, AF2)
ETRPA4 (31, AF2)
TIM8BKINPA6 (33, AF3)
BKIN_COMP1PA6 (33, AF10)
BKIN_COMP2PA6 (33, AF10)
BKIN2PA8 (66, AF3)
BKIN2_COMP1PA8 (66, AF12)
BKIN2_COMP2PA8 (66, AF12)
CH1PC6 (62, AF3)
CH1NPA5 (32, AF3), PA7 (34, AF3)
CH2PC7 (63, AF3)
CH2NPB0 (37, AF3), PB14 (50, AF3)
CH3PC8 (64, AF3)
CH3NPB1 (38, AF3), PB15 (51, AF3)
CH4PC9 (65, AF3)
ETRPA0 (25, AF3)
TIM12CH1PB14 (50, AF2)
CH2PB15 (51, AF2)
TIM13CH1PA6 (33, AF9)
TIM14CH1PA7 (34, AF9)
TIM15BKINPA0 (25, AF4), PD2 (84, AF4)
CH1PE5 (3, AF4), PA2 (27, AF4), PC12 (81, AF2)
CH1NPE4 (2, AF4), PA1 (26, AF4)
CH2PA3 (28, AF4)
TIM16BKINPB4 (90, AF1)
CH1PB8 (95, AF1)
CH1NPB6 (92, AF1)
TIM17BKINPB5 (91, AF1)
CH1PB9 (96, AF1)
CH1NPB7 (93, AF1)

LPTIM — таймер с малым потреблением

БлокСигналВыводы
LPTIM1ETRPE0 (97, AF1)
IN1PD12 (56, AF1)
OUTPD13 (57, AF1)
LPTIM2ETRPB11 (43, AF3), PE0 (97, AF4)
IN1PB10 (42, AF3), PD12 (56, AF3)
IN2PD11 (55, AF3)
OUTPB13 (49, AF3)
LPTIM3OUTPA1 (26, AF3)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (6), PB2 (39, AF0)
OUT_CALIBPC13 (6), PB2 (39)
REFINPB15 (51, AF0)
TSPC13 (6)

FMC — контроллер внешней памяти

БлокСигналВыводы
FMCA16PD11 (55, AF12)
A17PD12 (56, AF12)
A18PD13 (57, AF12)
A20PE4 (2, AF12)
A21PE5 (3, AF12)
A23PE2 (1, AF12)
A25PC0 (16, AF9)
ALEPD12 (56, AF12)
CLEPD11 (55, AF12)
CLKPD3 (85, AF12)
D0PD14 (60, AF12)
D1PD15 (61, AF12)
D2PD0 (82, AF12)
D3PD1 (83, AF12)
D4PE7 (40, AF12)
D5PE8 (41, AF12)
D13PD8 (52, AF12)
D14PD9 (53, AF12)
D15PD10 (54, AF12)
DA0PD14 (60, AF12)
DA1PD15 (61, AF12)
DA2PD0 (82, AF12)
DA3PD1 (83, AF12)
DA4PE7 (40, AF12)
DA5PE8 (41, AF12)
DA13PD8 (52, AF12)
DA14PD9 (53, AF12)
DA15PD10 (54, AF12)
INTPC8 (64, AF10)
NBL0PE0 (97, AF12)
NCEPC8 (64, AF9)
NE1PC7 (63, AF9)
NE2PC8 (64, AF9)
NLPB7 (93, AF12)
NOEPD4 (86, AF12)
NWAITPC6 (62, AF9)
NWEPD5 (87, AF12)
SDCKE0PC3_C (19, AF12), PC5 (36, AF12)
SDCKE1PB5 (91, AF12)
SDNE0PC2_C (18, AF12), PC4 (35, AF12)
SDNE1PB6 (92, AF12)
SDNWEPC0 (16, AF12), PA7 (34, AF12)

DCMI — интерфейс цифровой камеры

БлокСигналВыводы
DCMID0PC6 (62, AF13), PA9 (67, AF13)
D1PC7 (63, AF13), PA10 (68, AF13)
D2PB13 (49, AF13), PC8 (64, AF13), PE0 (97, AF13)
D3PC9 (65, AF13)
D4PE4 (2, AF13), PC11 (80, AF13)
D5PD3 (85, AF13), PB6 (92, AF13)
D6PE5 (3, AF13), PB8 (95, AF13)
D7PB9 (96, AF13)
D8PC10 (79, AF13)
D9PC12 (81, AF13)
D10PB5 (91, AF13)
D11PD2 (84, AF13)
D12PD12 (56, AF13)
D13PD13 (57, AF13)
HSYNCPA4 (31, AF13)
PIXCLKPA6 (33, AF13)
VSYNCPB7 (93, AF13)

PSSI — параллельный синхронный интерфейс

БлокСигналВыводы
PSSID0PC6 (62, AF13), PA9 (67, AF13)
D1PC7 (63, AF13), PA10 (68, AF13)
D2PB13 (49, AF13), PC8 (64, AF13), PE0 (97, AF13)
D3PC9 (65, AF13)
D4PE4 (2, AF13), PC11 (80, AF13)
D5PD3 (85, AF13), PB6 (92, AF13)
D6PE5 (3, AF13), PB8 (95, AF13)
D7PB9 (96, AF13)
D8PC10 (79, AF13)
D9PC12 (81, AF13)
D10PB5 (91, AF13)
D11PD2 (84, AF13)
D12PD12 (56, AF13)
D13PD13 (57, AF13)
D14PA5 (32, AF13)
D15PC5 (36, AF4)
DEPA4 (31, AF13)
PDCKPA6 (33, AF13)
RDYPB7 (93, AF13)

LTDC — контроллер TFT-дисплея

БлокСигналВыводы
LTDCB0PE4 (2, AF14)
B1PA10 (68, AF14), PC10 (79, AF10), PD0 (82, AF14)
B2PA3 (28, AF9), PC9 (65, AF14), PD2 (84, AF14)
B3PD10 (54, AF14), PA8 (66, AF13)
B4PA10 (68, AF12), PC11 (80, AF14)
B5PA3 (28, AF14), PB5 (91, AF11)
B6PA15 (78, AF14), PB8 (95, AF14)
B7PD2 (84, AF9), PB9 (96, AF14)
CLKPB14 (50, AF14)
DEPC5 (36, AF14)
G0PE5 (3, AF14), PB1 (38, AF14)
G1PB0 (37, AF14)
G2PC0 (16, AF11), PA6 (33, AF14)
G3PC9 (65, AF10)
G4PB10 (42, AF14)
G5PC1 (17, AF14), PB11 (43, AF14)
G6PC7 (63, AF14)
G7PB15 (51, AF14), PD3 (85, AF14)
HSYNCPC6 (62, AF14)
R0PE0 (97, AF14)
R1PA2 (27, AF14)
R2PA1 (26, AF14), PC10 (79, AF14)
R3PB0 (37, AF9), PA15 (78, AF9)
R4PA5 (32, AF14), PA11 (69, AF14)
R5PC0 (16, AF14), PA9 (67, AF14), PA12 (70, AF14)
R6PB1 (38, AF9), PA8 (66, AF14), PC12 (81, AF14)
R7PC4 (35, AF14)
VSYNCPA4 (31, AF14), PA7 (34, AF14)

DFSDM — цифровой фильтр сигма-дельта модуляторов

БлокСигналВыводы
DFSDM1CKIN0PC0 (16, AF3)
CKIN1PC2_C (18, AF3), PB2 (39, AF4), PB13 (49, AF6)
CKIN2PC4 (35, AF3), PE8 (41, AF3), PB15 (51, AF6)
CKIN3PE5 (3, AF3), PD8 (52, AF3), PC6 (62, AF4)
CKIN4PC1 (17, AF4)
CKIN5PC10 (79, AF3), PB7 (93, AF11)
CKIN6PD0 (82, AF3)
CKIN7PB11 (43, AF6), PB8 (95, AF3)
CKOUTPC2_C (18, AF6), PB0 (37, AF6), PD10 (54, AF3), PD3 (85, AF3)
DATIN0PC1 (17, AF3)
DATIN1PC3_C (19, AF3), PB1 (38, AF6), PB12 (48, AF6)
DATIN2PC5 (36, AF3), PE7 (40, AF3), PB14 (50, AF6)
DATIN3PE4 (2, AF3), PD9 (53, AF3), PC7 (63, AF4)
DATIN4PC0 (16, AF6)
DATIN5PC11 (80, AF3), PB6 (92, AF11)
DATIN6PD1 (83, AF3)
DATIN7PB10 (42, AF6), PB9 (96, AF3)
DFSDM2CKIN0PC10 (79, AF4)
CKIN1PA2 (27, AF6), PB13 (49, AF4)
CKOUTPB0 (37, AF4), PD10 (54, AF4), PC12 (81, AF4)
DATIN0PC11 (80, AF4)
DATIN1PA7 (34, AF4), PB12 (48, AF11)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (77, AF0)
JTDIPA15 (78, AF0)
JTDO-SWOPB3 (89, AF0)
JTMS-SWDIOPA13 (71, AF0)
NJTRSTPB4 (90, AF0)
TRACECLKPE2 (1, AF0)
TRACED0PC1 (17, AF0)
TRACED1PE4 (2, AF0), PC8 (64, AF0)
TRACED2PE5 (3, AF0), PD2 (84, AF0)
TRACED3PC12 (81, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (66, AF0)
MCO_2PC9 (65, AF0)
OSC_INPH0-OSC_IN (13)
OSC_OUTPH1-OSC_OUT (14)
OSC32_INPC14-OSC32_IN (7)
OSC32_OUTPC15-OSC32_OUT (8)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPPWR_CSLEEPPC3_C (19, AF0)
PWR_CSTOPPC2_C (18, AF0)
PWR_WKUP1PA0 (25)
PWR_WKUP2PA2 (27)
PWR_WKUP4PC13 (6)
PWR_WKUP6PC1 (17)
RTC_TAMP1PC13 (6)
RTC_TAMP3PC1 (17)

Блоки без собственных выводов: USB_OTG_HS1 (USB On-The-Go High Speed), OCTOSPI1 (интерфейс Octo-SPI памяти), OCTOSPI2 (интерфейс Octo-SPI памяти), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).

Таблица выводов

Все 100 выводов корпуса LQFP100 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1PE2ввод-выводDEBUG_TRACECLK (AF0), FMC_A23 (AF12), OCTOSPIM_P1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SPI4_SCK (AF5)
2PE4ввод-выводDCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), PSSI_D4 (AF13), SAI1_D2 (AF2), SAI1_FS_A (AF6), SPI4_NSS (AF5), TIM15_CH1N (AF4)
3PE5ввод-выводDCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), PSSI_D6 (AF13), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SPI4_MISO (AF5), TIM15_CH1 (AF4)
4VDDпитание—
5VBATпитание—
6PC13ввод-выводPWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS
7PC14-OSC32_INввод-выводRCC_OSC32_IN
8PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, RCC_OSC32_OUT
9VSSSMPSпитание—
10VLXSMPSпитание—
11VDDSMPSпитание—
12VFBSMPSпитание—
13PH0-OSC_INввод-выводRCC_OSC_IN
14PH1-OSC_OUTввод-выводRCC_OSC_OUT
15NRSTсброс—
16PC0ввод-выводADC1_INP10, ADC2_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_A25 (AF9), FMC_SDNWE (AF12), LTDC_G2 (AF11), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10)
17PC1ввод-выводADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), I2S2_SDO (AF5), LTDC_G5 (AF14), MDIOS_MDC (AF12), OCTOSPIM_P1_IO4 (AF10), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SDMMC2_CK (AF9), SPI2_MOSI (AF5)
18PC2_Cввод-выводADC2_INN1, ADC2_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), FMC_SDNE0 (AF12), I2S2_SDI (AF5), OCTOSPIM_P1_IO2 (AF9), OCTOSPIM_P1_IO5 (AF11), PWR_CSTOP (AF0), SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
19PC3_Cввод-выводADC2_INP1, DFSDM1_DATIN1 (AF3), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), OCTOSPIM_P1_IO0 (AF9), OCTOSPIM_P1_IO6 (AF11), PWR_CSLEEP (AF0), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
20VDDпитание—
21VSSпитание—
22VSSAпитание—
23VREF+служебныйVREFBUF_OUT
24VDDAпитание—
25PA0ввод-выводADC1_INP16, I2S6_WS (AF5), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), SPI6_NSS (AF5), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7)
26PA1ввод-выводADC1_INN16, ADC1_INP17, LPTIM3_OUT (AF3), LTDC_R2 (AF14), OCTOSPIM_P1_DQS (AF11), OCTOSPIM_P1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7)
27PA2ввод-выводADC1_INP14, DFSDM2_CKIN1 (AF6), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7)
28PA3ввод-выводADC1_INP15, I2S6_MCK (AF5), LTDC_B2 (AF9), LTDC_B5 (AF14), OCTOSPIM_P1_CLK (AF3), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
29VSSпитание—
30VDDпитание—
31PA4ввод-выводADC1_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF8), LTDC_VSYNC (AF14), PSSI_DE (AF13), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7)
32PA5ввод-выводADC1_INN18, ADC1_INP19, DAC1_OUT2, I2S1_CK (AF5), I2S6_CK (AF8), LTDC_R4 (AF14), PSSI_D14 (AF13), PWR_NDSTOP2 (AF0), SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
33PA6ввод-выводADC1_INP3, ADC2_INP3, DAC2_OUT1, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), I2S6_SDI (AF8), LTDC_G2 (AF14), MDIOS_MDC (AF11), OCTOSPIM_P1_IO3 (AF6), PSSI_PDCK (AF13), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10)
34PA7ввод-выводADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, DFSDM2_DATIN1 (AF4), FMC_SDNWE (AF12), I2S1_SDO (AF5), I2S6_SDO (AF8), LTDC_VSYNC (AF14), OCTOSPIM_P1_IO2 (AF10), OPAMP1_VINM, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
35PC4ввод-выводADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), FMC_SDNE0 (AF12), I2S1_MCK (AF5), LTDC_R7 (AF14), OPAMP1_VOUT
36PC5ввод-выводADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), FMC_SDCKE0 (AF12), LTDC_DE (AF14), OCTOSPIM_P1_DQS (AF10), OPAMP1_VINM, PSSI_D15 (AF4), SAI1_D3 (AF2)
37PB0ввод-выводADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), DFSDM2_CKOUT (AF4), LTDC_G1 (AF14), LTDC_R3 (AF9), OCTOSPIM_P1_IO1 (AF11), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10)
38PB1ввод-выводADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), LTDC_G0 (AF14), LTDC_R6 (AF9), OCTOSPIM_P1_IO0 (AF11), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
39PB2ввод-выводCOMP1_INP, DFSDM1_CKIN1 (AF4), I2S3_SDO (AF7), OCTOSPIM_P1_CLK (AF9), OCTOSPIM_P1_DQS (AF10), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB, SAI1_D1 (AF2), SAI1_SD_A (AF6), SPI3_MOSI (AF7)
40PE7ввод-выводCOMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OCTOSPIM_P1_IO4 (AF10), OPAMP2_VOUT, TIM1_ETR (AF1), UART7_RX (AF7)
41PE8ввод-выводCOMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OCTOSPIM_P1_IO5 (AF10), OPAMP2_VINM, TIM1_CH1N (AF1), UART7_TX (AF7)
42PB10ввод-выводDFSDM1_DATIN7 (AF6), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), OCTOSPIM_P1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
43PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, DFSDM1_CKIN7 (AF6), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
44VCAPпитание—
45VSSпитание—
46VDDLDOпитание—
47VDDпитание—
48PB12ввод-выводDFSDM1_DATIN1 (AF6), DFSDM2_DATIN1 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), OCTOSPIM_P1_NCLK (AF3), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ULPI_D5 (AF10)
49PB13ввод-выводDCMI_D2 (AF13), DFSDM1_CKIN1 (AF6), DFSDM2_CKIN1 (AF4), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10)
50PB14ввод-выводDFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), LTDC_CLK (AF14), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7)
51PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), LTDC_G7 (AF14), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4)
52PD8ввод-выводDFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), USART3_TX (AF7)
53PD9ввод-выводDAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), USART3_RX (AF7)
54PD10ввод-выводDFSDM1_CKOUT (AF3), DFSDM2_CKOUT (AF4), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), USART3_CK (AF7)
55PD11ввод-выводADC1_EXTI11, ADC2_EXTI11, FMC_A16 (AF12), FMC_CLE (AF12), I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), OCTOSPIM_P1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7)
56PD12ввод-выводDCMI_D12 (AF13), FMC_A17 (AF12), FMC_ALE (AF12), I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), OCTOSPIM_P1_IO1 (AF9), PSSI_D12 (AF13), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7)
57PD13ввод-выводDCMI_D13 (AF13), FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), OCTOSPIM_P1_IO3 (AF9), PSSI_D13 (AF13), SAI2_SCK_A (AF10), TIM4_CH2 (AF2), UART9_DE (AF11), UART9_RTS (AF11)
58VSSпитание—
59VDDпитание—
60PD14ввод-выводFMC_D0 (AF12), FMC_DA0 (AF12), TIM4_CH3 (AF2), UART8_CTS (AF8), UART9_RX (AF11)
61PD15ввод-выводADC1_EXTI15, ADC2_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8), UART9_TX (AF11)
62PC6ввод-выводDCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), I2S2_MCK (AF5), LTDC_HSYNC (AF14), PSSI_D0 (AF13), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7)
63PC7ввод-выводDCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), I2S3_MCK (AF6), LTDC_G6 (AF14), PSSI_D1 (AF13), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7)
64PC8ввод-выводDCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_INT (AF10), FMC_NCE (AF9), FMC_NE2 (AF9), PSSI_D2 (AF13), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7)
65PC9ввод-выводDAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), OCTOSPIM_P1_IO0 (AF9), PSSI_D3 (AF13), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8)
66PA8ввод-выводI2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_HS_SOF (AF10)
67PA9ввод-выводDAC1_EXTI9, DCMI_D0 (AF13), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), PSSI_D0 (AF13), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_HS_VBUS
68PA10ввод-выводDCMI_D1 (AF13), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), PSSI_D1 (AF13), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_HS_ID (AF10)
69PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, FDCAN1_RX (AF9), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_HS_DM
70PA12ввод-выводFDCAN1_TX (AF9), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_HS_DP
71PA13ввод-выводDEBUG_JTMS-SWDIO (AF0)
72VCAPпитание—
73VSSпитание—
74VDDLDOпитание—
75VDDпитание—
76VDD33_USBпитание—
77PA14ввод-выводDEBUG_JTCK-SWCLK (AF0)
78PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), I2S1_WS (AF5), I2S3_WS (AF6), I2S6_WS (AF7), LTDC_B6 (AF14), LTDC_R3 (AF9), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11)
79PC10ввод-выводDCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), DFSDM2_CKIN0 (AF4), I2S3_CK (AF6), LTDC_B1 (AF10), LTDC_R2 (AF14), OCTOSPIM_P1_IO1 (AF9), PSSI_D8 (AF13), SDMMC1_D2 (AF12), SPI3_SCK (AF6), SWPMI1_RX (AF11), UART4_TX (AF8), USART3_TX (AF7)
80PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), DFSDM2_DATIN0 (AF4), I2S3_SDI (AF6), LTDC_B4 (AF14), OCTOSPIM_P1_NCS (AF9), PSSI_D4 (AF13), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
81PC12ввод-выводDCMI_D9 (AF13), DEBUG_TRACED3 (AF0), DFSDM2_CKOUT (AF4), I2S3_SDO (AF6), I2S6_CK (AF5), LTDC_R6 (AF14), PSSI_D9 (AF13), SDMMC1_CK (AF12), SPI3_MOSI (AF6), SPI6_SCK (AF5), TIM15_CH1 (AF2), UART5_TX (AF8), USART3_CK (AF7)
82PD0ввод-выводDFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), LTDC_B1 (AF14), UART4_RX (AF8), UART9_CTS (AF11)
83PD1ввод-выводDFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), UART4_TX (AF8)
84PD2ввод-выводDCMI_D11 (AF13), DEBUG_TRACED2 (AF0), LTDC_B2 (AF14), LTDC_B7 (AF9), PSSI_D11 (AF13), SDMMC1_CMD (AF12), TIM15_BKIN (AF4), TIM3_ETR (AF2), UART5_RX (AF8)
85PD3ввод-выводDCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), PSSI_D5 (AF13), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7)
86PD4ввод-выводFMC_NOE (AF12), OCTOSPIM_P1_IO4 (AF10), USART2_DE (AF7), USART2_RTS (AF7)
87PD5ввод-выводFMC_NWE (AF12), OCTOSPIM_P1_IO5 (AF10), USART2_TX (AF7)
88VDDMMCпитание—
89PB3ввод-выводCRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), I2S1_CK (AF5), I2S3_CK (AF6), I2S6_CK (AF8), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11)
90PB4ввод-выводDEBUG_NJTRST (AF0), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), I2S6_SDI (AF8), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11)
91PB5ввод-выводDCMI_D10 (AF13), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), I2S6_SDO (AF8), LTDC_B5 (AF11), PSSI_D10 (AF13), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10)
92PB6ввод-выводCEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), OCTOSPIM_P1_NCS (AF10), PSSI_D5 (AF13), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7)
93PB7ввод-выводDCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PSSI_RDY (AF13), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7)
94BOOT0загрузка—
95PB8ввод-выводDCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), PSSI_D6 (AF13), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8)
96PB9ввод-выводDAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), PSSI_D7 (AF13), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8)
97PE0ввод-выводDCMI_D2 (AF13), FMC_NBL0 (AF12), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), LTDC_R0 (AF14), PSSI_D2 (AF13), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8)
98VSSпитание—
99VDDLDOпитание—
100VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT5резервное питание: часы реального времени и резервные регистры
VCAP44, 72вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDD4, 20, 30, 47, 59, 75, 100питание цифровой части и линий ввода-вывода
VDD33_USB76—
VDDA24питание аналоговой части: АЦП, ЦАП, генераторы
VDDLDO46, 74, 99—
VDDMMC88—
VDDSMPS11—
VFBSMPS12—
VLXSMPS10—
VSS21, 29, 45, 58, 73, 98общий провод (земля)
VSSA22общий провод аналоговой части
VSSSMPS9—
NRST15сброс, активный уровень — низкий
BOOT094выбор источника загрузки при сбросе
VREF+23верхнее опорное напряжение АЦП и ЦАП

Исполнения

В базе STM32CubeMX эта группа называется STM32H7A3V(G-I)TxQ: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32H7A3VGSTM32H7A3VGTxQ1 МБ1,390625 МБ
STM32H7A3VISTM32H7A3VITxQ2 МБ1,390625 МБ

Линейка STM32H7A3/7B3, семейство STM32H7, ядро Cortex-M7.

Заказные номера

Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H7A3VI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32H7A3VIT6QLQFP 100, 14×14×1,4 мм−40…+85 °Cлоток

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP100, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32H7B3VITxQSTM32H7A3/7B3100 из 100выводы совпадают полностьютолько у него: CRYP, HASH
STM32H725VESTM32H725/73597 из 10076: VDD33_USB → VDD33USB; 88: VDDMMC → VDD; 97: PE0 → VCAPтолько у этого: DAC2, DFSDM2, SAI2, UART8; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 512 КБ; ОЗУ 1424 и 564 КБ
STM32H725VGSTM32H725/73597 из 10076: VDD33_USB → VDD33USB; 88: VDDMMC → VDD; 97: PE0 → VCAPтолько у этого: DAC2, DFSDM2, SAI2, UART8; только у него: ADC3, CORDIC, ETH, FDCAN3, FMAC, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ
STM32H735VGSTM32H725/73597 из 10076: VDD33_USB → VDD33USB; 88: VDDMMC → VDD; 97: PE0 → VCAPтолько у этого: DAC2, DFSDM2, SAI2, UART8; только у него: ADC3, CORDIC, CRYP, ETH, FDCAN3, FMAC, HASH, I2C5, LPTIM4, LPTIM5, SAI4, SPDIFRX1, TIM23, TIM24; частота до 280 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 1424 и 564 КБ

Частые вопросы

На каких выводах USART1 у STM32H7A3VGTxQ?

В корпусе LQFP100 сигнал USART1_TX выведен на PB14 (вывод 50, AF4) или PA9 (вывод 67, AF7) или PB6 (вывод 92, AF7), USART1_RX — на PB15 (вывод 51, AF4) или PA10 (вывод 68, AF7) или PB7 (вывод 93, AF7).

Где у STM32H7A3VGTxQ выводы SWD для программатора?

SWDIO — PA13 (вывод 71, AF0), SWCLK — PA14 (вывод 77, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32H7A3VGTxQ?

I2C1_SCL — PB6 (вывод 92, AF4) или PB8 (вывод 95, AF4), I2C1_SDA — PB7 (вывод 93, AF4) или PB9 (вывод 96, AF4).

Сколько выводов ввода-вывода у STM32H7A3VGTxQ в корпусе LQFP100?

70 из 100. Ещё 27 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32H7A3VGTxQ и STM32H7A3VITxQ?

Объёмом памяти: STM32H7A3VG — 1 МБ флеш-памяти и 1,390625 МБ ОЗУ, STM32H7A3VI — 2 МБ флеш-памяти и 1,390625 МБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32H7A3VGTxQ?

От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
