STM32H743AG и STM32H743AI в корпусе UFBGA169: распиновка
STM32H743AG и STM32H743AI — микроконтроллеры STM32H7 на ядре Cortex-M7 с частотой до 480 МГц: 1 и 2 МБ флеш-памяти и 864 КБ ОЗУ. Корпус UFBGA169 — 169 шариков, из них 132 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 480 МГц
- Флеш-память
- 1 и 2 МБ
- ОЗУ
- 864 КБ
- Корпус
- UFBGA169, 169 шариков
- Линий ввода-вывода
- 132
- Напряжение питания
- 1,62…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

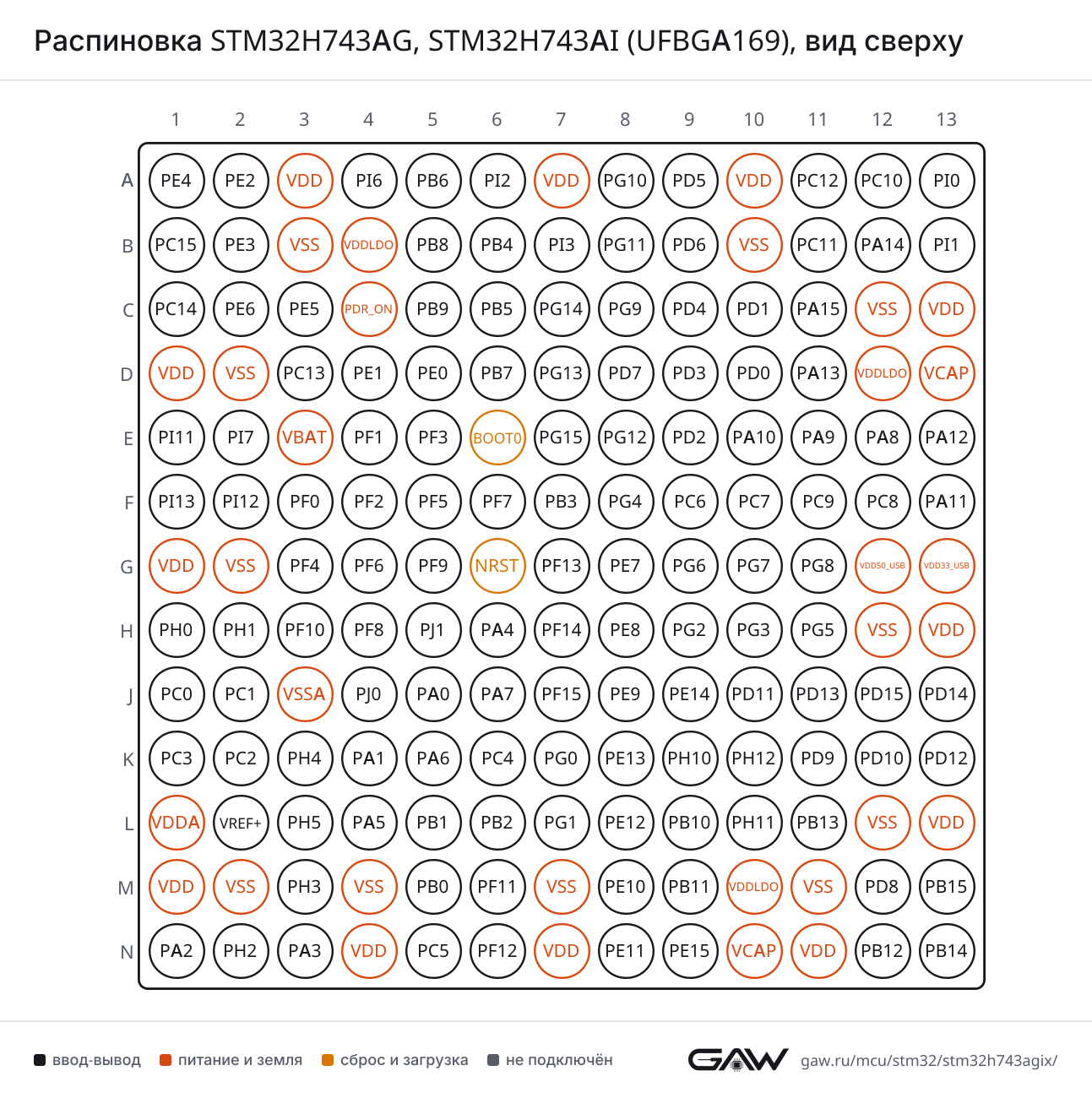

Схема корпуса UFBGA169
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (E12, AF7) |
| CTS | PA11 (F13, AF7) | |
| DE | PA12 (E13, AF7) | |
| NSS | PA11 (F13, AF7) | |
| RTS | PA12 (E13, AF7) | |
| RX | PB7 (D6, AF7), PA10 (E10, AF7), PB15 (M13, AF4) | |
| TX | PB6 (A5, AF7), PA9 (E11, AF7), PB14 (N13, AF4) | |
| USART2 | CK | PD7 (D8, AF7), PA4 (H6, AF7) |
| CTS | PD3 (D9, AF7), PA0 (J5, AF7) | |
| DE | PD4 (C9, AF7), PA1 (K4, AF7) | |
| NSS | PD3 (D9, AF7), PA0 (J5, AF7) | |
| RTS | PD4 (C9, AF7), PA1 (K4, AF7) | |
| RX | PD6 (B9, AF7), PA3 (N3, AF7) | |
| TX | PD5 (A9, AF7), PA2 (N1, AF7) | |
| USART3 | CK | PC12 (A11, AF7), PD10 (K12, AF7), PB12 (N12, AF7) |
| CTS | PD11 (J10, AF7), PB13 (L11, AF7) | |
| DE | PD12 (K13, AF7), PB14 (N13, AF7) | |
| NSS | PD11 (J10, AF7), PB13 (L11, AF7) | |
| RTS | PD12 (K13, AF7), PB14 (N13, AF7) | |
| RX | PC11 (B11, AF7), PD9 (K11, AF7), PB11 (M9, AF7) | |
| TX | PC10 (A12, AF7), PB10 (L9, AF7), PD8 (M12, AF7) | |
| USART6 | CK | PC8 (F12, AF7), PG7 (G10, AF7) |
| CTS | PG13 (D7, AF7), PG15 (E7, AF7) | |
| DE | PG12 (E8, AF7), PG8 (G11, AF7) | |
| NSS | PG13 (D7, AF7), PG15 (E7, AF7) | |
| RTS | PG12 (E8, AF7), PG8 (G11, AF7) | |
| RX | PG9 (C8, AF7), PC7 (F10, AF7) | |
| TX | PG14 (C7, AF7), PC6 (F9, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (M5, AF8), PB15 (M13, AF8) |
| DE | PA15 (JTDI) (C11, AF8), PB14 (N13, AF8) | |
| RTS | PA15 (JTDI) (C11, AF8), PB14 (N13, AF8) | |
| RX | PB8 (B5, AF8), PC11 (B11, AF8), PD0 (D10, AF8), PA11 (F13, AF6), PA1 (K4, AF8) | |
| TX | PC10 (A12, AF8), PB9 (C5, AF8), PD1 (C10, AF8), PA12 (E13, AF6), PA0 (J5, AF8) | |
| UART5 | CTS | PC9 (F11, AF8) |
| DE | PC8 (F12, AF8) | |
| RTS | PC8 (F12, AF8) | |
| RX | PB5 (C6, AF14), PD2 (E9, AF8), PB12 (N12, AF14) | |
| TX | PB6 (A5, AF14), PC12 (A11, AF8), PB13 (L11, AF14) | |
| UART7 | CTS | PF9 (G5, AF7), PE10 (M8, AF7) |
| DE | PF8 (H4, AF7), PE9 (J8, AF7) | |
| RTS | PF8 (H4, AF7), PE9 (J8, AF7) | |
| RX | PA8 (E12, AF11), PB3 (JTDO/TRACESWO) (F7, AF11), PF6 (G4, AF7), PE7 (G8, AF7) | |
| TX | PB4 (NJTRST) (B6, AF11), PA15 (JTDI) (C11, AF11), PF7 (F6, AF7), PE8 (H8, AF7) | |
| UART8 | CTS | PD14 (J13, AF8) |
| DE | PD15 (J12, AF8) | |
| RTS | PD15 (J12, AF8) | |
| RX | PE0 (D5, AF8) | |
| TX | PE1 (D4, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (F13, AF3) |
| DE | PA12 (E13, AF3) | |
| RTS | PA12 (E13, AF3) | |
| RX | PB7 (D6, AF8), PA10 (E10, AF3) | |
| TX | PB6 (A5, AF8), PA9 (E11, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (B6, AF5), PG9 (C8, AF5), PA6 (K5, AF5) |
| MOSI | PB5 (C6, AF5), PD7 (D8, AF5), PA7 (J6, AF5) | |
| NSS | PG10 (A8, AF5), PA15 (JTDI) (C11, AF5), PA4 (H6, AF5) | |
| SCK | PG11 (B8, AF5), PB3 (JTDO/TRACESWO) (F7, AF5), PA5 (L4, AF5) | |
| SPI2 | MISO | PI2 (A6, AF5), PC2_C (K2, AF5), PB14 (N13, AF5) |
| MOSI | PI3 (B7, AF5), PC1 (J2, AF5), PC3_C (K1, AF5), PB15 (M13, AF5) | |
| NSS | PI0 (A13, AF5), PB4 (NJTRST) (B6, AF7), PB9 (C5, AF5), PA11 (F13, AF5), PB12 (N12, AF5) | |
| SCK | PI1 (B13, AF5), PD3 (D9, AF5), PA9 (E11, AF5), PA12 (E13, AF5), PB10 (L9, AF5), PB13 (L11, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (B6, AF6), PC11 (B11, AF6) |
| MOSI | PC12 (A11, AF6), PD6 (B9, AF5), PB5 (C6, AF7), PB2 (L6, AF7) | |
| NSS | PA15 (JTDI) (C11, AF6), PA4 (H6, AF6) | |
| SCK | PC10 (A12, AF6), PB3 (JTDO/TRACESWO) (F7, AF6) | |
| SPI4 | MISO | PE5 (C3, AF5), PE13 (K8, AF5) |
| MOSI | PE6 (C2, AF5), PE14 (J9, AF5) | |
| NSS | PE4 (A1, AF5), PE11 (N8, AF5) | |
| SCK | PE2 (A2, AF5), PE12 (L8, AF5) | |
| SPI5 | MISO | PF8 (H4, AF5) |
| MOSI | PF9 (G5, AF5), PF11 (M6, AF5) | |
| NSS | PF6 (G4, AF5), PH5 (L3, AF5) | |
| SCK | PF7 (F6, AF5) | |
| SPI6 | MISO | PB4 (NJTRST) (B6, AF8), PG12 (E8, AF5), PA6 (K5, AF8) |
| MOSI | PB5 (C6, AF8), PG14 (C7, AF5), PA7 (J6, AF8) | |
| NSS | PA15 (JTDI) (C11, AF7), PG8 (G11, AF5), PA4 (H6, AF8) | |
| SCK | PG13 (D7, AF5), PB3 (JTDO/TRACESWO) (F7, AF8), PA5 (L4, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (F11, AF5) |
| I2S1 | CK | PG11 (B8, AF5), PB3 (JTDO/TRACESWO) (F7, AF5), PA5 (L4, AF5) |
| MCK | PC4 (K6, AF5) | |
| SDI | PB4 (NJTRST) (B6, AF5), PG9 (C8, AF5), PA6 (K5, AF5) | |
| SDO | PB5 (C6, AF5), PD7 (D8, AF5), PA7 (J6, AF5) | |
| WS | PG10 (A8, AF5), PA15 (JTDI) (C11, AF5), PA4 (H6, AF5) | |
| I2S2 | CK | PI1 (B13, AF5), PD3 (D9, AF5), PA9 (E11, AF5), PA12 (E13, AF5), PB10 (L9, AF5), PB13 (L11, AF5) |
| MCK | PC6 (F9, AF5) | |
| SDI | PI2 (A6, AF5), PC2_C (K2, AF5), PB14 (N13, AF5) | |
| SDO | PI3 (B7, AF5), PC1 (J2, AF5), PC3_C (K1, AF5), PB15 (M13, AF5) | |
| WS | PI0 (A13, AF5), PB4 (NJTRST) (B6, AF7), PB9 (C5, AF5), PA11 (F13, AF5), PB12 (N12, AF5) | |
| I2S3 | CK | PC10 (A12, AF6), PB3 (JTDO/TRACESWO) (F7, AF6) |
| MCK | PC7 (F10, AF6) | |
| SDI | PB4 (NJTRST) (B6, AF6), PC11 (B11, AF6) | |
| SDO | PC12 (A11, AF6), PD6 (B9, AF5), PB5 (C6, AF7), PB2 (L6, AF7) | |
| WS | PA15 (JTDI) (C11, AF6), PA4 (H6, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB6 (A5, AF4), PB8 (B5, AF4) |
| SDA | PB9 (C5, AF4), PB7 (D6, AF4) | |
| SMBA | PB5 (C6, AF4) | |
| I2C2 | SCL | PF1 (E4, AF4), PH4 (K3, AF4), PB10 (L9, AF4) |
| SDA | PF0 (F3, AF4), PH5 (L3, AF4), PB11 (M9, AF4) | |
| SMBA | PF2 (F4, AF4), PB12 (N12, AF4) | |
| I2C3 | SCL | PA8 (E12, AF4) |
| SDA | PC9 (F11, AF4) | |
| SMBA | PA9 (E11, AF4) | |
| I2C4 | SCL | PB6 (A5, AF6), PB8 (B5, AF6), PF14 (H7, AF4), PD12 (K13, AF4), PH11 (L10, AF4) |
| SDA | PB9 (C5, AF6), PB7 (D6, AF6), PF15 (J7, AF4), PD13 (J11, AF4), PH12 (K10, AF4) | |
| SMBA | PB9 (C5, AF11), PB5 (C6, AF6), PF13 (G7, AF4), PD11 (J10, AF4), PH10 (K9, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (B5, AF9), PD0 (D10, AF9), PA11 (F13, AF9) |
| TX | PB9 (C5, AF9), PD1 (C10, AF9), PA12 (E13, AF9) | |
| FDCAN2 | RX | PB5 (C6, AF9), PB12 (N12, AF9) |
| TX | PB6 (A5, AF9), PB13 (L11, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (F13, AF10) |
| DP | PA12 (E13, AF10) | |
| ID | PA10 (E10, AF10) | |
| SOF | PA8 (E12, AF10) | |
| VBUS | PA9 (E11) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (N13, AF12) |
| DP | PB15 (M13, AF12) | |
| ID | PB12 (N12, AF12) | |
| SOF | PA4 (H6, AF12) | |
| ULPI_CK | PA5 (L4, AF10) | |
| ULPI_D0 | PA3 (N3, AF10) | |
| ULPI_D1 | PB0 (M5, AF10) | |
| ULPI_D2 | PB1 (L5, AF10) | |
| ULPI_D3 | PB10 (L9, AF10) | |
| ULPI_D4 | PB11 (M9, AF10) | |
| ULPI_D5 | PB12 (N12, AF10) | |
| ULPI_D6 | PB13 (L11, AF10) | |
| ULPI_D7 | PB5 (C6, AF10) | |
| ULPI_DIR | PI11 (E1, AF10), PC2_C (K2, AF10) | |
| ULPI_NXT | PC3_C (K1, AF10), PH4 (K3, AF10) | |
| ULPI_STP | PC0 (J1, AF10) | |
| VBUS | PB13 (L11) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PH3 (M3, AF11), PA3 (N3, AF11) |
| CRS | PA0 (J5, AF11), PH2 (N2, AF11) | |
| CRS_DV | PA7 (J6, AF11) | |
| MDC | PC1 (J2, AF11) | |
| MDIO | PA2 (N1, AF11) | |
| PPS_OUT | PB5 (C6, AF11), PG8 (G11, AF11) | |
| REF_CLK | PA1 (K4, AF11) | |
| RX_CLK | PA1 (K4, AF11) | |
| RX_DV | PA7 (J6, AF11) | |
| RX_ER | PB10 (L9, AF11) | |
| RXD0 | PC4 (K6, AF11) | |
| RXD1 | PC5 (N5, AF11) | |
| RXD2 | PB0 (M5, AF11) | |
| RXD3 | PB1 (L5, AF11) | |
| TX_CLK | PC3_C (K1, AF11) | |
| TX_EN | PG11 (B8, AF11), PB11 (M9, AF11) | |
| TX_ER | PA9 (E11, AF11), PI12 (F2, AF11), PB2 (L6, AF11) | |
| TXD0 | PG13 (D7, AF11), PB12 (N12, AF11) | |
| TXD1 | PG14 (C7, AF11), PG12 (E8, AF11), PB13 (L11, AF11) | |
| TXD2 | PC2_C (K2, AF11) | |
| TXD3 | PE2 (A2, AF11), PB8 (B5, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (C5, AF7) |
| CK | PC12 (A11, AF12) | |
| CKIN | PB8 (B5, AF7) | |
| CMD | PD2 (E9, AF12) | |
| D0 | PC8 (F12, AF12) | |
| D0DIR | PC6 (F9, AF8) | |
| D1 | PC9 (F11, AF12) | |
| D2 | PC10 (A12, AF12) | |
| D3 | PC11 (B11, AF12) | |
| D4 | PB8 (B5, AF12) | |
| D5 | PB9 (C5, AF12) | |
| D6 | PC6 (F9, AF12) | |
| D7 | PC7 (F10, AF12) | |
| D123DIR | PC7 (F10, AF8) | |
| SDMMC2 | CK | PD6 (B9, AF11), PC1 (J2, AF9) |
| CMD | PD7 (D8, AF11), PA0 (J5, AF9) | |
| D0 | PB14 (N13, AF9) | |
| D1 | PB15 (M13, AF9) | |
| D2 | PG11 (B8, AF10), PB3 (JTDO/TRACESWO) (F7, AF9) | |
| D3 | PB4 (NJTRST) (B6, AF9) | |
| D4 | PB8 (B5, AF10) | |
| D5 | PB9 (C5, AF10) | |
| D6 | PC6 (F9, AF10) | |
| D7 | PC7 (F10, AF10) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (F11, AF9), PF8 (H4, AF10), PD11 (J10, AF9) |
| BK1_IO1 | PC10 (A12, AF9), PF9 (G5, AF10), PD12 (K13, AF9) | |
| BK1_IO2 | PE2 (A2, AF9), PF7 (F6, AF9) | |
| BK1_IO3 | PF6 (G4, AF9), PD13 (J11, AF9), PA1 (K4, AF9) | |
| BK1_NCS | PB6 (A5, AF10), PG6 (G9, AF10), PB10 (L9, AF9) | |
| BK2_IO0 | PE7 (G8, AF10), PH2 (N2, AF9) | |
| BK2_IO1 | PE8 (H8, AF10), PH3 (M3, AF9) | |
| BK2_IO2 | PG9 (C8, AF9), PE9 (J8, AF10) | |
| BK2_IO3 | PG14 (C7, AF9), PE10 (M8, AF10) | |
| BK2_NCS | PC11 (B11, AF9) | |
| CLK | PF10 (H3, AF9), PB2 (L6, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (A2, AF2) |
| CK2 | PE5 (C3, AF2) | |
| D1 | PD6 (B9, AF2), PE6 (C2, AF2), PC1 (J2, AF2), PB2 (L6, AF2) | |
| D2 | PE4 (A1, AF2) | |
| D3 | PF10 (H3, AF2), PC5 (N5, AF2) | |
| FS_A | PE4 (A1, AF6) | |
| FS_B | PF9 (G5, AF6) | |
| MCLK_A | PE2 (A2, AF6), PG7 (G10, AF6) | |
| MCLK_B | PF7 (F6, AF6) | |
| SCK_A | PE5 (C3, AF6) | |
| SCK_B | PF8 (H4, AF6) | |
| SD_A | PD6 (B9, AF6), PE6 (C2, AF6), PC1 (J2, AF6), PB2 (L6, AF6) | |
| SD_B | PE3 (B2, AF6), PF6 (G4, AF6) | |
| SAI2 | FS_A | PI7 (E2, AF10), PD12 (K13, AF10) |
| FS_B | PG9 (C8, AF10), PA12 (E13, AF8), PC0 (J1, AF8), PE13 (K8, AF10) | |
| MCLK_A | PE0 (D5, AF10) | |
| MCLK_B | PE6 (C2, AF10), PE14 (J9, AF10), PA1 (K4, AF10), PH3 (M3, AF10) | |
| SCK_A | PD13 (J11, AF10) | |
| SCK_B | PE12 (L8, AF10), PA2 (N1, AF8), PH2 (N2, AF10) | |
| SD_A | PI6 (A4, AF10), PD11 (J10, AF10) | |
| SD_B | PG10 (A8, AF10), PA0 (J5, AF10), PF11 (M6, AF10), PE11 (N8, AF10) | |
| SAI3 | FS_A | PD4 (C9, AF6) |
| FS_B | PD10 (K12, AF6) | |
| MCLK_A | PD15 (J12, AF6) | |
| MCLK_B | PD14 (J13, AF6) | |
| SCK_A | PD0 (D10, AF6) | |
| SCK_B | PD8 (M12, AF6) | |
| SD_A | PD1 (C10, AF6) | |
| SD_B | PD9 (K11, AF6) | |
| SAI4 | CK1 | PE2 (A2, AF10) |
| CK2 | PE5 (C3, AF10) | |
| D1 | PD6 (B9, AF10), PE6 (C2, AF9), PC1 (J2, AF10), PB2 (L6, AF10) | |
| D2 | PE4 (A1, AF10) | |
| D3 | PF10 (H3, AF10), PC5 (N5, AF10) | |
| FS_A | PE4 (A1, AF8) | |
| FS_B | PF9 (G5, AF8) | |
| MCLK_A | PE2 (A2, AF8) | |
| MCLK_B | PF7 (F6, AF8) | |
| SCK_A | PE5 (C3, AF8) | |
| SCK_B | PF8 (H4, AF8) | |
| SD_A | PD6 (B9, AF8), PE6 (C2, AF8), PC1 (J2, AF8), PB2 (L6, AF8) | |
| SD_B | PE3 (B2, AF8), PF6 (G4, AF8) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX1 | IN0 | PG11 (B8, AF8), PD7 (D8, AF9) |
| IN1 | PG12 (E8, AF8), PD8 (M12, AF9) | |
| IN2 | PG8 (G11, AF8), PC4 (K6, AF9) | |
| IN3 | PG9 (C8, AF8), PC5 (N5, AF9) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PB6 (A5, AF5), PA15 (JTDI) (C11, AF4) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PC6 (F9) |
| RX | PC8 (F12, AF11) | |
| SUSPEND | PC9 (F11, AF11) | |
| TX | PC7 (F10, AF11) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PG11 (B8), PC11 (B11), PI11 (E1), PA11 (F13), PD11 (J10), PH11 (L10), PF11 (M6), PB11 (M9), PE11 (N8) |
| EXTI15 | PC15-OSC32_OUT (OSC32_OUT) (B1), PA15 (JTDI) (C11), PG15 (E7), PF15 (J7), PD15 (J12), PB15 (M13), PE15 (N9) | |
| INN2 | PF12 (N6) | |
| INN3 | PA7 (J6) | |
| INN4 | PC5 (N5) | |
| INN5 | PB0 (M5) | |
| INN10 | PC1 (J2) | |
| INN16 | PA1 (K4) | |
| INN18 | PA5 (L4) | |
| INP2 | PF11 (M6) | |
| INP3 | PA6 (K5) | |
| INP4 | PC4 (K6) | |
| INP5 | PB1 (L5) | |
| INP6 | PF12 (N6) | |
| INP7 | PA7 (J6) | |
| INP8 | PC5 (N5) | |
| INP9 | PB0 (M5) | |
| INP10 | PC0 (J1) | |
| INP11 | PC1 (J2) | |
| INP14 | PA2 (N1) | |
| INP15 | PA3 (N3) | |
| INP16 | PA0 (J5) | |
| INP17 | PA1 (K4) | |
| INP18 | PA4 (H6) | |
| INP19 | PA5 (L4) | |
| ADC2 | EXTI11 | PG11 (B8), PC11 (B11), PI11 (E1), PA11 (F13), PD11 (J10), PH11 (L10), PF11 (M6), PB11 (M9), PE11 (N8) |
| EXTI15 | PC15-OSC32_OUT (OSC32_OUT) (B1), PA15 (JTDI) (C11), PG15 (E7), PF15 (J7), PD15 (J12), PB15 (M13), PE15 (N9) | |
| INN2 | PF14 (H7) | |
| INN3 | PA7 (J6) | |
| INN4 | PC5 (N5) | |
| INN5 | PB0 (M5) | |
| INN10 | PC1 (J2) | |
| INN18 | PA5 (L4) | |
| INP2 | PF13 (G7) | |
| INP3 | PA6 (K5) | |
| INP4 | PC4 (K6) | |
| INP5 | PB1 (L5) | |
| INP6 | PF14 (H7) | |
| INP7 | PA7 (J6) | |
| INP8 | PC5 (N5) | |
| INP9 | PB0 (M5) | |
| INP10 | PC0 (J1) | |
| INP11 | PC1 (J2) | |
| INP14 | PA2 (N1) | |
| INP15 | PA3 (N3) | |
| INP18 | PA4 (H6) | |
| INP19 | PA5 (L4) | |
| ADC3 | EXTI11 | PG11 (B8), PC11 (B11), PI11 (E1), PA11 (F13), PD11 (J10), PH11 (L10), PF11 (M6), PB11 (M9), PE11 (N8) |
| EXTI15 | PC15-OSC32_OUT (OSC32_OUT) (B1), PA15 (JTDI) (C11), PG15 (E7), PF15 (J7), PD15 (J12), PB15 (M13), PE15 (N9) | |
| INN1 | PC2_C (K2) | |
| INN2 | PF10 (H3) | |
| INN3 | PF8 (H4) | |
| INN4 | PF6 (G4) | |
| INN5 | PF4 (G3) | |
| INN10 | PC1 (J2) | |
| INN13 | PH3 (M3) | |
| INN14 | PH4 (K3) | |
| INN15 | PH5 (L3) | |
| INP0 | PC2_C (K2) | |
| INP1 | PC3_C (K1) | |
| INP2 | PF9 (G5) | |
| INP3 | PF7 (F6) | |
| INP4 | PF5 (F5) | |
| INP5 | PF3 (E5) | |
| INP6 | PF10 (H3) | |
| INP7 | PF8 (H4) | |
| INP8 | PF6 (G4) | |
| INP9 | PF4 (G3) | |
| INP10 | PC0 (J1) | |
| INP11 | PC1 (J2) | |
| INP13 | PH2 (N2) | |
| INP14 | PH3 (M3) | |
| INP15 | PH4 (K3) | |
| INP16 | PH5 (L3) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (C5), PG9 (C8), PA9 (E11), PC9 (F11), PF9 (G5), PE9 (J8), PD9 (K11) |
| OUT1 | PA4 (H6) | |
| OUT2 | PA5 (L4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (K6), PB1 (L5) |
| INP | PB2 (L6), PB0 (M5) | |
| OUT | PE12 (L8, AF13), PC5 (N5, AF13) | |
| COMP2 | INM | PE7 (G8), PE10 (M8) |
| INP | PE9 (J8), PE11 (N8) | |
| OUT | PE8 (H8, AF13), PE13 (K8, AF13) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PA7 (J6), PC5 (N5) |
| VINM0 | PC5 (N5) | |
| VINM1 | PA7 (J6) | |
| VINP | PB0 (M5) | |
| VOUT | PC4 (K6) | |
| OPAMP2 | VINM | PE8 (H8), PG1 (L7) |
| VINM0 | PE8 (H8) | |
| VINM1 | PG1 (L7) | |
| VINP | PE9 (J8) | |
| VOUT | PE7 (G8) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (L2) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (K5, AF1), PE15 (N9, AF1), PB12 (N12, AF1) |
| BKIN_COMP1 | PA6 (K5, AF12), PE15 (N9, AF13), PB12 (N12, AF13) | |
| BKIN_COMP2 | PA6 (K5, AF12), PE15 (N9, AF13), PB12 (N12, AF13) | |
| BKIN2 | PE6 (C2, AF1), PG4 (F8, AF1) | |
| BKIN2_COMP1 | PE6 (C2, AF11), PG4 (F8, AF11) | |
| BKIN2_COMP2 | PE6 (C2, AF11), PG4 (F8, AF11) | |
| CH1 | PA8 (E12, AF1), PE9 (J8, AF1) | |
| CH1N | PE8 (H8, AF1), PA7 (J6, AF1), PB13 (L11, AF1) | |
| CH2 | PA9 (E11, AF1), PE11 (N8, AF1) | |
| CH2N | PB0 (M5, AF1), PE10 (M8, AF1), PB14 (N13, AF1) | |
| CH3 | PA10 (E10, AF1), PE13 (K8, AF1) | |
| CH3N | PB1 (L5, AF1), PE12 (L8, AF1), PB15 (M13, AF1) | |
| CH4 | PA11 (F13, AF1), PE14 (J9, AF1) | |
| ETR | PA12 (E13, AF1), PE7 (G8, AF1), PG5 (H11, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (C11, AF1), PA0 (J5, AF1), PA5 (L4, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (F7, AF1), PA1 (K4, AF1) | |
| CH3 | PB10 (L9, AF1), PA2 (N1, AF1) | |
| CH4 | PB11 (M9, AF1), PA3 (N3, AF1) | |
| ETR | PA15 (JTDI) (C11, AF1), PA0 (J5, AF1), PA5 (L4, AF1) | |
| TIM3 | CH1 | PB4 (NJTRST) (B6, AF2), PC6 (F9, AF2), PA6 (K5, AF2) |
| CH2 | PB5 (C6, AF2), PC7 (F10, AF2), PA7 (J6, AF2) | |
| CH3 | PC8 (F12, AF2), PB0 (M5, AF2) | |
| CH4 | PC9 (F11, AF2), PB1 (L5, AF2) | |
| ETR | PD2 (E9, AF2) | |
| TIM4 | CH1 | PB6 (A5, AF2), PD12 (K13, AF2) |
| CH2 | PB7 (D6, AF2), PD13 (J11, AF2) | |
| CH3 | PB8 (B5, AF2), PD14 (J13, AF2) | |
| CH4 | PB9 (C5, AF2), PD15 (J12, AF2) | |
| ETR | PE0 (D5, AF2) | |
| TIM5 | CH1 | PA0 (J5, AF2), PH10 (K9, AF2) |
| CH2 | PA1 (K4, AF2), PH11 (L10, AF2) | |
| CH3 | PH12 (K10, AF2), PA2 (N1, AF2) | |
| CH4 | PI0 (A13, AF2), PA3 (N3, AF2) | |
| ETR | PA4 (H6, AF2) | |
| TIM8 | BKIN | PG2 (H9, AF3), PA6 (K5, AF3) |
| BKIN_COMP1 | PG2 (H9, AF11), PA6 (K5, AF10) | |
| BKIN_COMP2 | PG2 (H9, AF11), PA6 (K5, AF10) | |
| BKIN2 | PI1 (B13, AF3), PA8 (E12, AF3), PG3 (H10, AF3) | |
| BKIN2_COMP1 | PI1 (B13, AF11), PA8 (E12, AF12), PG3 (H10, AF11) | |
| BKIN2_COMP2 | PI1 (B13, AF11), PA8 (E12, AF12), PG3 (H10, AF11) | |
| CH1 | PC6 (F9, AF3) | |
| CH1N | PA7 (J6, AF3), PA5 (L4, AF3) | |
| CH2 | PI6 (A4, AF3), PC7 (F10, AF3) | |
| CH2N | PB0 (M5, AF3), PB14 (N13, AF3) | |
| CH3 | PI7 (E2, AF3), PC8 (F12, AF3) | |
| CH3N | PB1 (L5, AF3), PB15 (M13, AF3) | |
| CH4 | PI2 (A6, AF3), PC9 (F11, AF3) | |
| ETR | PI3 (B7, AF3), PG8 (G11, AF3), PA0 (J5, AF3) | |
| TIM12 | CH1 | PB14 (N13, AF2) |
| CH2 | PB15 (M13, AF2) | |
| TIM13 | CH1 | PF8 (H4, AF9), PA6 (K5, AF9) |
| TIM14 | CH1 | PF9 (G5, AF9), PA7 (J6, AF9) |
| TIM15 | BKIN | PE3 (B2, AF4), PA0 (J5, AF4) |
| CH1 | PE5 (C3, AF4), PA2 (N1, AF4) | |
| CH1N | PE4 (A1, AF4), PA1 (K4, AF4) | |
| CH2 | PE6 (C2, AF4), PA3 (N3, AF4) | |
| TIM16 | BKIN | PB4 (NJTRST) (B6, AF1), PF10 (H3, AF1) |
| CH1 | PB8 (B5, AF1), PF6 (G4, AF1) | |
| CH1N | PB6 (A5, AF1), PF8 (H4, AF1) | |
| TIM17 | BKIN | PB5 (C6, AF1), PG6 (G9, AF1) |
| CH1 | PB9 (C5, AF1), PF7 (F6, AF1) | |
| CH1N | PB7 (D6, AF1), PF9 (G5, AF1) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PG14 (C7, AF1), PE0 (D5, AF1) |
| IN1 | PG12 (E8, AF1), PD12 (K13, AF1) | |
| IN2 | PG11 (B8, AF1), PE1 (D4, AF1), PH2 (N2, AF1) | |
| OUT | PG13 (D7, AF1), PD13 (J11, AF1) | |
| LPTIM2 | ETR | PE0 (D5, AF4), PB11 (M9, AF3) |
| IN1 | PD12 (K13, AF3), PB10 (L9, AF3) | |
| IN2 | PD11 (J10, AF3) | |
| OUT | PB13 (L11, AF3) | |
| LPTIM3 | OUT | PA1 (K4, AF3) |
| LPTIM4 | OUT | PA2 (N1, AF3) |
| LPTIM5 | OUT | PA3 (N3, AF3) |
HRTIM — таймер высокого разрешения
| Блок | Сигнал | Выводы |
|---|---|---|
| HRTIM | CHA1 | PC6 (F9, AF1) |
| CHA2 | PC7 (F10, AF1) | |
| CHB1 | PC8 (F12, AF1) | |
| CHB2 | PA8 (E12, AF2) | |
| CHC1 | PA9 (E11, AF2) | |
| CHC2 | PA10 (E10, AF2) | |
| CHD1 | PA11 (F13, AF2) | |
| CHD2 | PA12 (E13, AF2) | |
| CHE1 | PG6 (G9, AF2) | |
| CHE2 | PG7 (G10, AF2) | |
| EEV1 | PC10 (A12, AF2) | |
| EEV2 | PC12 (A11, AF2) | |
| EEV3 | PD5 (A9, AF2) | |
| EEV4 | PG11 (B8, AF2) | |
| EEV5 | PG12 (E8, AF2) | |
| EEV6 | PB4 (NJTRST) (B6, AF3) | |
| EEV7 | PB5 (C6, AF3) | |
| EEV8 | PB6 (A5, AF3) | |
| EEV9 | PB7 (D6, AF3) | |
| EEV10 | PG13 (D7, AF2) | |
| FLT1 | PA15 (JTDI) (C11, AF2) | |
| FLT2 | PC11 (B11, AF2) | |
| FLT3 | PD4 (C9, AF2) | |
| FLT4 | PB3 (JTDO/TRACESWO) (F7, AF2) | |
| FLT5 | PG10 (A8, AF2) | |
| SCIN | PE0 (D5, AF3), PB11 (M9, AF2) | |
| SCOUT | PE1 (D4, AF3), PB10 (L9, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (D3), PB2 (L6, AF0) |
| OUT_CALIB | PC13 (D3), PB2 (L6, AF0) | |
| REFIN | PB15 (M13, AF0) | |
| TS | PC13 (D3) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (F3, AF12) |
| A1 | PF1 (E4, AF12) | |
| A2 | PF2 (F4, AF12) | |
| A3 | PF3 (E5, AF12) | |
| A4 | PF4 (G3, AF12) | |
| A5 | PF5 (F5, AF12) | |
| A6 | PF12 (N6, AF12) | |
| A7 | PF13 (G7, AF12) | |
| A8 | PF14 (H7, AF12) | |
| A9 | PF15 (J7, AF12) | |
| A10 | PG0 (K7, AF12) | |
| A11 | PG1 (L7, AF12) | |
| A12 | PG2 (H9, AF12) | |
| A13 | PG3 (H10, AF12) | |
| A14 | PG4 (F8, AF12) | |
| A15 | PG5 (H11, AF12) | |
| A16 | PD11 (J10, AF12) | |
| A17 | PD12 (K13, AF12) | |
| A18 | PD13 (J11, AF12) | |
| A19 | PE3 (B2, AF12) | |
| A20 | PE4 (A1, AF12) | |
| A21 | PE5 (C3, AF12) | |
| A22 | PE6 (C2, AF12) | |
| A23 | PE2 (A2, AF12) | |
| A24 | PG13 (D7, AF12) | |
| A25 | PG14 (C7, AF12) | |
| ALE | PD12 (K13) | |
| BA0 | PG4 (F8, AF12) | |
| BA1 | PG5 (H11, AF12) | |
| CLE | PD11 (J10) | |
| CLK | PD3 (D9, AF12) | |
| D0 | PD14 (J13, AF12) | |
| D1 | PD15 (J12, AF12) | |
| D2 | PD0 (D10, AF12) | |
| D3 | PD1 (C10, AF12) | |
| D4 | PE7 (G8, AF12) | |
| D5 | PE8 (H8, AF12) | |
| D6 | PE9 (J8, AF12) | |
| D7 | PE10 (M8, AF12) | |
| D8 | PE11 (N8, AF12) | |
| D9 | PE12 (L8, AF12) | |
| D10 | PE13 (K8, AF12) | |
| D11 | PE14 (J9, AF12) | |
| D12 | PE15 (N9, AF12) | |
| D13 | PD8 (M12, AF12) | |
| D14 | PD9 (K11, AF12) | |
| D15 | PD10 (K12, AF12) | |
| D18 | PH10 (K9, AF12) | |
| D19 | PH11 (L10, AF12) | |
| D20 | PH12 (K10, AF12) | |
| D24 | PI0 (A13, AF12) | |
| D25 | PI1 (B13, AF12) | |
| D26 | PI2 (A6, AF12) | |
| D27 | PI3 (B7, AF12) | |
| D28 | PI6 (A4, AF12) | |
| D29 | PI7 (E2, AF12) | |
| DA0 | PD14 (J13, AF12) | |
| DA1 | PD15 (J12, AF12) | |
| DA2 | PD0 (D10, AF12) | |
| DA3 | PD1 (C10, AF12) | |
| DA4 | PE7 (G8, AF12) | |
| DA5 | PE8 (H8, AF12) | |
| DA6 | PE9 (J8, AF12) | |
| DA7 | PE10 (M8, AF12) | |
| DA8 | PE11 (N8, AF12) | |
| DA9 | PE12 (L8, AF12) | |
| DA10 | PE13 (K8, AF12) | |
| DA11 | PE14 (J9, AF12) | |
| DA12 | PE15 (N9, AF12) | |
| DA13 | PD8 (M12, AF12) | |
| DA14 | PD9 (K11, AF12) | |
| DA15 | PD10 (K12, AF12) | |
| INT | PG7 (G10, AF12) | |
| NBL0 | PE0 (D5, AF12) | |
| NBL1 | PE1 (D4, AF12) | |
| NCE | PG9 (C8, AF12), PC8 (F12, AF9) | |
| NE1 | PD7 (D8, AF12), PC7 (F10, AF9) | |
| NE2 | PG9 (C8, AF12), PC8 (F12, AF9) | |
| NE3 | PG10 (A8, AF12), PG6 (G9, AF12) | |
| NE4 | PG12 (E8, AF12) | |
| NL | PB7 (D6, AF12) | |
| NOE | PD4 (C9, AF12) | |
| NWAIT | PD6 (B9, AF12), PC6 (F9, AF9) | |
| NWE | PD5 (A9, AF12) | |
| SDCKE0 | PC3_C (K1, AF12), PH2 (N2, AF12), PC5 (N5, AF12) | |
| SDCKE1 | PB5 (C6, AF12) | |
| SDCLK | PG8 (G11, AF12) | |
| SDNCAS | PG15 (E7, AF12) | |
| SDNE0 | PC2_C (K2, AF12), PC4 (K6, AF12), PH3 (M3, AF12) | |
| SDNE1 | PB6 (A5, AF12) | |
| SDNRAS | PF11 (M6, AF12) | |
| SDNWE | PC0 (J1, AF12), PA7 (J6, AF12), PH5 (L3, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E11, AF13), PC6 (F9, AF13) |
| D1 | PA10 (E10, AF13), PC7 (F10, AF13), PH10 (K9, AF13) | |
| D2 | PG10 (A8, AF13), PE0 (D5, AF13), PC8 (F12, AF13), PH11 (L10, AF13) | |
| D3 | PG11 (B8, AF13), PE1 (D4, AF13), PC9 (F11, AF13), PH12 (K10, AF13) | |
| D4 | PE4 (A1, AF13), PC11 (B11, AF13) | |
| D5 | PB6 (A5, AF13), PD3 (D9, AF13) | |
| D6 | PI6 (A4, AF13), PB8 (B5, AF13), PE5 (C3, AF13) | |
| D7 | PE6 (C2, AF13), PB9 (C5, AF13), PI7 (E2, AF13) | |
| D8 | PC10 (A12, AF13), PI1 (B13, AF13) | |
| D9 | PI2 (A6, AF13), PC12 (A11, AF13) | |
| D10 | PI3 (B7, AF13), PD6 (B9, AF13), PB5 (C6, AF13) | |
| D11 | PD2 (E9, AF13), PF10 (H3, AF13) | |
| D12 | PG6 (G9, AF13), PF11 (M6, AF13) | |
| D13 | PI0 (A13, AF13), PG15 (E7, AF13), PG7 (G10, AF13) | |
| HSYNC | PA4 (H6, AF13) | |
| PIXCLK | PA6 (K5, AF13) | |
| VSYNC | PG9 (C8, AF13), PB7 (D6, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PE4 (A1, AF14), PG14 (C7, AF14) |
| B1 | PG12 (E8, AF14), PA10 (E10, AF14) | |
| B2 | PG10 (A8, AF14), PD6 (B9, AF14), PC9 (F11, AF14), PA3 (N3, AF9) | |
| B3 | PG11 (B8, AF14), PA8 (E12, AF13), PD10 (K12, AF14) | |
| B4 | PG12 (E8, AF9), PA10 (E10, AF12), PE12 (L8, AF14) | |
| B5 | PA3 (N3, AF14) | |
| B6 | PI6 (A4, AF14), PB8 (B5, AF14) | |
| B7 | PB9 (C5, AF14), PI7 (E2, AF14) | |
| CLK | PG7 (G10, AF14), PE14 (J9, AF14) | |
| DE | PF10 (H3, AF14), PE13 (K8, AF14) | |
| G0 | PE5 (C3, AF14), PB1 (L5, AF14) | |
| G1 | PE6 (C2, AF14), PB0 (M5, AF14) | |
| G2 | PA6 (K5, AF14) | |
| G3 | PG10 (A8, AF9), PC9 (F11, AF10), PE11 (N8, AF14) | |
| G4 | PH4 (K3, AF14), PB10 (L9, AF14) | |
| G5 | PI0 (A13, AF14), PH4 (K3, AF9), PB11 (M9, AF14) | |
| G6 | PI1 (B13, AF14), PI11 (E1, AF9), PC7 (F10, AF14) | |
| G7 | PI2 (A6, AF14), PD3 (D9, AF14), PG8 (G11, AF14) | |
| HSYNC | PI12 (F2, AF14), PC6 (F9, AF14) | |
| R0 | PG13 (D7, AF14), PH2 (N2, AF14) | |
| R1 | PJ0 (J4, AF14), PH3 (M3, AF14), PA2 (N1, AF14) | |
| R2 | PC10 (A12, AF14), PJ1 (H5, AF14), PA1 (K4, AF14) | |
| R3 | PB0 (M5, AF9) | |
| R4 | PA11 (F13, AF14), PH10 (K9, AF14), PA5 (L4, AF14) | |
| R5 | PA9 (E11, AF14), PA12 (E13, AF14), PC0 (J1, AF14), PH11 (L10, AF14) | |
| R6 | PA8 (E12, AF14), PH12 (K10, AF14), PB1 (L5, AF9) | |
| R7 | PG6 (G9, AF14), PJ0 (J4, AF9), PE15 (N9, AF14) | |
| VSYNC | PI13 (F1, AF14), PA4 (H6, AF14) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PC0 (J1, AF3) |
| CKIN1 | PD7 (D8, AF6), PC2_C (K2, AF3), PB2 (L6, AF4), PB13 (L11, AF6) | |
| CKIN2 | PE8 (H8, AF3), PC4 (K6, AF3), PB15 (M13, AF6) | |
| CKIN3 | PE5 (C3, AF3), PC6 (F9, AF4), PD8 (M12, AF3) | |
| CKIN4 | PD6 (B9, AF3), PC1 (J2, AF4), PE11 (N8, AF3) | |
| CKIN5 | PC10 (A12, AF3), PB7 (D6, AF11), PE13 (K8, AF3) | |
| CKIN6 | PD0 (D10, AF3), PF14 (H7, AF3) | |
| CKIN7 | PB8 (B5, AF3), PB11 (M9, AF6) | |
| CKOUT | PD3 (D9, AF3), PE9 (J8, AF3), PC2_C (K2, AF6), PD10 (K12, AF3), PB0 (M5, AF6) | |
| DATIN0 | PC1 (J2, AF3) | |
| DATIN1 | PD6 (B9, AF4), PC3_C (K1, AF3), PB1 (L5, AF6), PB12 (N12, AF6) | |
| DATIN2 | PE7 (G8, AF3), PC5 (N5, AF3), PB14 (N13, AF6) | |
| DATIN3 | PE4 (A1, AF3), PC7 (F10, AF4), PD9 (K11, AF3) | |
| DATIN4 | PD7 (D8, AF3), PC0 (J1, AF6), PE10 (M8, AF3) | |
| DATIN5 | PB6 (A5, AF11), PC11 (B11, AF3), PE12 (L8, AF3) | |
| DATIN6 | PD1 (C10, AF3), PF13 (G7, AF3) | |
| DATIN7 | PB9 (C5, AF3), PB10 (L9, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (B12, AF0) |
| JTDI | PA15 (JTDI) (C11, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (F7, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (D11, AF0) | |
| TRACECLK | PE2 (A2, AF0) | |
| TRACED0 | PE3 (B2, AF0), PG13 (D7, AF0), PC1 (J2, AF0) | |
| TRACED1 | PE4 (A1, AF0), PG14 (C7, AF0), PC8 (F12, AF0) | |
| TRACED2 | PE5 (C3, AF0), PD2 (E9, AF0) | |
| TRACED3 | PC12 (A11, AF0), PE6 (C2, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (E12, AF0) |
| MCO_2 | PC9 (F11, AF0) | |
| OSC_IN | PH0-OSC_IN (H1) | |
| OSC_OUT | PH1-OSC_OUT (H2) | |
| OSC32_IN | PC14-OSC32_IN (OSC32_IN) (C1) | |
| OSC32_OUT | PC15-OSC32_OUT (OSC32_OUT) (B1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC3_C (K1) |
| PWR_CSTOP | PC2_C (K2) | |
| PWR_WKUP1 | PA0 (J5) | |
| PWR_WKUP2 | PA2 (N1) | |
| PWR_WKUP4 | PC13 (D3) | |
| PWR_WKUP5 | PI11 (E1) | |
| PWR_WKUP6 | PC1 (J2) | |
| RTC_TAMP1 | PC13 (D3) | |
| RTC_TAMP3 | PC1 (J2) |
Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), USB_OTG_HS1 (USB On-The-Go High Speed), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 169 шариков корпуса UFBGA169 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE4 | ввод-вывод | DCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_D2 (AF2), SAI1_FS_A (AF6), SAI4_D2 (AF10), SAI4_FS_A (AF8), SPI4_NSS (AF5), TIM15_CH1N (AF4) |
| A2 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), ETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SAI4_CK1 (AF10), SAI4_MCLK_A (AF8), SPI4_SCK (AF5) |
| A3 | VDD | питание | — |
| A4 | PI6 | ввод-вывод | DCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), SAI2_SD_A (AF10), TIM8_CH2 (AF3) |
| A5 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), HRTIM_EEV8 (AF3), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| A6 | PI2 | ввод-вывод | DCMI_D9 (AF13), FMC_D26 (AF12), I2S2_SDI (AF5), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3) |
| A7 | VDD | питание | — |
| A8 | PG10 | ввод-вывод | DCMI_D2 (AF13), FMC_NE3 (AF12), HRTIM_FLT5 (AF2), I2S1_WS (AF5), LTDC_B2 (AF14), LTDC_G3 (AF9), SAI2_SD_B (AF10), SPI1_NSS (AF5) |
| A9 | PD5 | ввод-вывод | FMC_NWE (AF12), HRTIM_EEV3 (AF2), USART2_TX (AF7) |
| A10 | VDD | питание | — |
| A11 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), HRTIM_EEV2 (AF2), I2S3_SDO (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| A12 | PC10 | ввод-вывод | DCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), HRTIM_EEV1 (AF2), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| A13 | PI0 | ввод-вывод | DCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| B1 | PC15-OSC32_OUT (OSC32_OUT) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| B2 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), SAI4_SD_B (AF8), TIM15_BKIN (AF4) |
| B3 | VSS | питание | — |
| B4 | VDDLDO | питание | — |
| B5 | PB8 | ввод-вывод | DCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), ETH_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| B6 | PB4 (NJTRST) | ввод-вывод | DEBUG_JTRST, HRTIM_EEV6 (AF3), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| B7 | PI3 | ввод-вывод | DCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SDO (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3) |
| B8 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), HRTIM_EEV4 (AF2), I2S1_CK (AF5), LPTIM1_IN2 (AF1), LTDC_B3 (AF14), SDMMC2_D2 (AF10), SPDIFRX1_IN0 (AF8), SPI1_SCK (AF5) |
| B9 | PD6 | ввод-вывод | DCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF10), SAI4_SD_A (AF8), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| B10 | VSS | питание | — |
| B11 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), HRTIM_FLT2 (AF2), I2S3_SDI (AF6), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B12 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| B13 | PI1 | ввод-вывод | DCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF11), TIM8_BKIN2_COMP2 (AF11) |
| C1 | PC14-OSC32_IN (OSC32_IN) | ввод-вывод | RCC_OSC32_IN |
| C2 | PE6 | ввод-вывод | DCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SAI4_D1 (AF9), SAI4_SD_A (AF8), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11) |
| C3 | PE5 | ввод-вывод | DCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SAI4_CK2 (AF10), SAI4_SCK_A (AF8), SPI4_MISO (AF5), TIM15_CH1 (AF4) |
| C4 | PDR_ON | питание | — |
| C5 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| C6 | PB5 | ввод-вывод | DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), HRTIM_EEV7 (AF3), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10) |
| C7 | PG14 | ввод-вывод | DEBUG_TRACED1 (AF0), ETH_TXD1 (AF11), FMC_A25 (AF12), LPTIM1_ETR (AF1), LTDC_B0 (AF14), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), USART6_TX (AF7) |
| C8 | PG9 | ввод-вывод | DAC1_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), I2S1_SDI (AF5), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SPDIFRX1_IN3 (AF8), SPI1_MISO (AF5), USART6_RX (AF7) |
| C9 | PD4 | ввод-вывод | FMC_NOE (AF12), HRTIM_FLT3 (AF2), SAI3_FS_A (AF6), USART2_DE (AF7), USART2_RTS (AF7) |
| C10 | PD1 | ввод-вывод | DFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SAI3_SD_A (AF6), UART4_TX (AF8) |
| C11 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), HRTIM_FLT1 (AF2), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| C12 | VSS | питание | — |
| C13 | VDD | питание | — |
| D1 | VDD | питание | — |
| D2 | VSS | питание | — |
| D3 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS |
| D4 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), HRTIM_SCOUT (AF3), LPTIM1_IN2 (AF1), UART8_TX (AF8) |
| D5 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), HRTIM_SCIN (AF3), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| D6 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), HRTIM_EEV9 (AF3), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| D7 | PG13 | ввод-вывод | DEBUG_TRACED0 (AF0), ETH_TXD0 (AF11), FMC_A24 (AF12), HRTIM_EEV10 (AF2), LPTIM1_OUT (AF1), LTDC_R0 (AF14), SPI6_SCK (AF5), USART6_CTS (AF7), USART6_NSS (AF7) |
| D8 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), SDMMC2_CMD (AF11), SPDIFRX1_IN0 (AF9), SPI1_MOSI (AF5), USART2_CK (AF7) |
| D9 | PD3 | ввод-вывод | DCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| D10 | PD0 | ввод-вывод | DFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SAI3_SCK_A (AF6), UART4_RX (AF8) |
| D11 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| D12 | VDDLDO | питание | — |
| D13 | VCAP | питание | — |
| E1 | PI11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), PWR_WKUP5, USB_OTG_HS_ULPI_DIR (AF10) |
| E2 | PI7 | ввод-вывод | DCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), SAI2_FS_A (AF10), TIM8_CH3 (AF3) |
| E3 | VBAT | питание | — |
| E4 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4) |
| E5 | PF3 | ввод-вывод | ADC3_INP5, FMC_A3 (AF12) |
| E6 | BOOT0 | загрузка | — |
| E7 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF7), USART6_NSS (AF7) |
| E8 | PG12 | ввод-вывод | ETH_TXD1 (AF11), FMC_NE4 (AF12), HRTIM_EEV5 (AF2), LPTIM1_IN1 (AF1), LTDC_B1 (AF14), LTDC_B4 (AF9), SPDIFRX1_IN1 (AF8), SPI6_MISO (AF5), USART6_DE (AF7), USART6_RTS (AF7) |
| E9 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| E10 | PA10 | ввод-вывод | DCMI_D1 (AF13), HRTIM_CHC2 (AF2), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E11 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), ETH_TX_ER (AF11), HRTIM_CHC1 (AF2), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| E12 | PA8 | ввод-вывод | HRTIM_CHB2 (AF2), I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| E13 | PA12 | ввод-вывод | FDCAN1_TX (AF9), HRTIM_CHD2 (AF2), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| F1 | PI13 | ввод-вывод | LTDC_VSYNC (AF14) |
| F2 | PI12 | ввод-вывод | ETH_TX_ER (AF11), LTDC_HSYNC (AF14) |
| F3 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4) |
| F4 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| F5 | PF5 | ввод-вывод | ADC3_INP4, FMC_A5 (AF12) |
| F6 | PF7 | ввод-вывод | ADC3_INP3, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SAI4_MCLK_B (AF8), SPI5_SCK (AF5), TIM17_CH1 (AF1), UART7_TX (AF7) |
| F7 | PB3 (JTDO/TRACESWO) | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), HRTIM_FLT4 (AF2), I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11) |
| F8 | PG4 | ввод-вывод | FMC_A14 (AF12), FMC_BA0 (AF12), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11) |
| F9 | PC6 | ввод-вывод | DCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), HRTIM_CHA1 (AF1), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| F10 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), HRTIM_CHA2 (AF1), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| F11 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8) |
| F12 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_NCE (AF9), FMC_NE2 (AF9), HRTIM_CHB1 (AF1), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| F13 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), HRTIM_CHD1 (AF2), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10) |
| G1 | VDD | питание | — |
| G2 | VSS | питание | — |
| G3 | PF4 | ввод-вывод | ADC3_INN5, ADC3_INP9, FMC_A4 (AF12) |
| G4 | PF6 | ввод-вывод | ADC3_INN4, ADC3_INP8, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SAI4_SD_B (AF8), SPI5_NSS (AF5), TIM16_CH1 (AF1), UART7_RX (AF7) |
| G5 | PF9 | ввод-вывод | ADC3_INP2, DAC1_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SAI4_FS_B (AF8), SPI5_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1N (AF1), UART7_CTS (AF7) |
| G6 | NRST | сброс | — |
| G7 | PF13 | ввод-вывод | ADC2_INP2, DFSDM1_DATIN6 (AF3), FMC_A7 (AF12), I2C4_SMBA (AF4) |
| G8 | PE7 | ввод-вывод | COMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OPAMP2_VOUT, QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF7) |
| G9 | PG6 | ввод-вывод | DCMI_D12 (AF13), FMC_NE3 (AF12), HRTIM_CHE1 (AF2), LTDC_R7 (AF14), QUADSPI_BK1_NCS (AF10), TIM17_BKIN (AF1) |
| G10 | PG7 | ввод-вывод | DCMI_D13 (AF13), FMC_INT (AF12), HRTIM_CHE2 (AF2), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF7) |
| G11 | PG8 | ввод-вывод | ETH_PPS_OUT (AF11), FMC_SDCLK (AF12), LTDC_G7 (AF14), SPDIFRX1_IN2 (AF8), SPI6_NSS (AF5), TIM8_ETR (AF3), USART6_DE (AF7), USART6_RTS (AF7) |
| G12 | VDD50_USB | питание | — |
| G13 | VDD33_USB | питание | — |
| H1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| H2 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| H3 | PF10 | ввод-вывод | ADC3_INN2, ADC3_INP6, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9), SAI1_D3 (AF2), SAI4_D3 (AF10), TIM16_BKIN (AF1) |
| H4 | PF8 | ввод-вывод | ADC3_INN3, ADC3_INP7, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SAI4_SCK_B (AF8), SPI5_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1N (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| H5 | PJ1 | ввод-вывод | LTDC_R2 (AF14) |
| H6 | PA4 | ввод-вывод | ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| H7 | PF14 | ввод-вывод | ADC2_INN2, ADC2_INP6, DFSDM1_CKIN6 (AF3), FMC_A8 (AF12), I2C4_SCL (AF4) |
| H8 | PE8 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OPAMP2_VINM, OPAMP2_VINM0, QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF7) |
| H9 | PG2 | ввод-вывод | FMC_A12 (AF12), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF11), TIM8_BKIN_COMP2 (AF11) |
| H10 | PG3 | ввод-вывод | FMC_A13 (AF12), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF11), TIM8_BKIN2_COMP2 (AF11) |
| H11 | PG5 | ввод-вывод | FMC_A15 (AF12), FMC_BA1 (AF12), TIM1_ETR (AF1) |
| H12 | VSS | питание | — |
| H13 | VDD | питание | — |
| J1 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| J2 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SDO (AF5), MDIOS_MDC (AF12), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF10), SAI4_SD_A (AF8), SDMMC2_CK (AF9), SPI2_MOSI (AF5) |
| J3 | VSSA | питание | — |
| J4 | PJ0 | ввод-вывод | LTDC_R1 (AF14), LTDC_R7 (AF9) |
| J5 | PA0 | ввод-вывод | ADC1_INP16, ETH_CRS (AF11), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| J6 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SDO (AF5), OPAMP1_VINM, OPAMP1_VINM1, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| J7 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4) |
| J8 | PE9 | ввод-вывод | COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OPAMP2_VINP, QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| J9 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| J10 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7) |
| J11 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| J12 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), SAI3_MCLK_A (AF6), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8) |
| J13 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), SAI3_MCLK_B (AF6), TIM4_CH3 (AF2), UART8_CTS (AF8) |
| K1 | PC3_C | ввод-вывод | ADC3_INP1, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), PWR_CSLEEP, SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| K2 | PC2_C | ввод-вывод | ADC3_INN1, ADC3_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_SDI (AF5), PWR_CSTOP, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| K3 | PH4 | ввод-вывод | ADC3_INN14, ADC3_INP15, I2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10) |
| K4 | PA1 | ввод-вывод | ADC1_INN16, ADC1_INP17, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LPTIM3_OUT (AF3), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| K5 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), LTDC_G2 (AF14), MDIOS_MDC (AF11), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10) |
| K6 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), OPAMP1_VOUT, SPDIFRX1_IN2 (AF9) |
| K7 | PG0 | ввод-вывод | FMC_A10 (AF12) |
| K8 | PE13 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN5 (AF3), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| K9 | PH10 | ввод-вывод | DCMI_D1 (AF13), FMC_D18 (AF12), I2C4_SMBA (AF4), LTDC_R4 (AF14), TIM5_CH1 (AF2) |
| K10 | PH12 | ввод-вывод | DCMI_D3 (AF13), FMC_D20 (AF12), I2C4_SDA (AF4), LTDC_R6 (AF14), TIM5_CH3 (AF2) |
| K11 | PD9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), SAI3_SD_B (AF6), USART3_RX (AF7) |
| K12 | PD10 | ввод-вывод | DFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), SAI3_FS_B (AF6), USART3_CK (AF7) |
| K13 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| L1 | VDDA | питание | — |
| L2 | VREF+ | служебный | VREFBUF_OUT |
| L3 | PH5 | ввод-вывод | ADC3_INN15, ADC3_INP16, FMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5) |
| L4 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), PWR_NDSTOP2, SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| L5 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| L6 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN1 (AF4), ETH_TX_ER (AF11), I2S3_SDO (AF7), QUADSPI_CLK (AF9), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF10), SAI4_SD_A (AF8), SPI3_MOSI (AF7) |
| L7 | PG1 | ввод-вывод | FMC_A11 (AF12), OPAMP2_VINM, OPAMP2_VINM1 |
| L8 | PE12 | ввод-вывод | COMP1_OUT (AF13), DFSDM1_DATIN5 (AF3), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| L9 | PB10 | ввод-вывод | DFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), HRTIM_SCOUT (AF2), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| L10 | PH11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), I2C4_SCL (AF4), LTDC_R5 (AF14), TIM5_CH2 (AF2) |
| L11 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| L12 | VSS | питание | — |
| L13 | VDD | питание | — |
| M1 | VDD | питание | — |
| M2 | VSS | питание | — |
| M3 | PH3 | ввод-вывод | ADC3_INN13, ADC3_INP14, ETH_COL (AF11), FMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10) |
| M4 | VSS | питание | — |
| M5 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| M6 | PF11 | ввод-вывод | ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5) |
| M7 | VSS | питание | — |
| M8 | PE10 | ввод-вывод | COMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7) |
| M9 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), HRTIM_SCIN (AF2), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| M10 | VDDLDO | питание | — |
| M11 | VSS | питание | — |
| M12 | PD8 | ввод-вывод | DFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SAI3_SCK_B (AF6), SPDIFRX1_IN1 (AF9), USART3_TX (AF7) |
| M13 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4), USB_OTG_HS_DP (AF12) |
| N1 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM4_OUT (AF3), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| N2 | PH2 | ввод-вывод | ADC3_INP13, ETH_CRS (AF11), FMC_SDCKE0 (AF12), LPTIM1_IN2 (AF1), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10) |
| N3 | PA3 | ввод-вывод | ADC1_INP15, ADC2_INP15, ETH_COL (AF11), LPTIM5_OUT (AF3), LTDC_B2 (AF9), LTDC_B5 (AF14), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| N4 | VDD | питание | — |
| N5 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), OPAMP1_VINM, OPAMP1_VINM0, SAI1_D3 (AF2), SAI4_D3 (AF10), SPDIFRX1_IN3 (AF9) |
| N6 | PF12 | ввод-вывод | ADC1_INN2, ADC1_INP6, FMC_A6 (AF12) |
| N7 | VDD | питание | — |
| N8 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_INP, DFSDM1_CKIN4 (AF3), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| N9 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13) |
| N10 | VCAP | питание | — |
| N11 | VDD | питание | — |
| N12 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| N13 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| PDR_ON | C4 | управление внутренней схемой сброса по питанию |
| VBAT | E3 | резервное питание: часы реального времени и резервные регистры |
| VCAP | D13, N10 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | A3, A7, A10, C13, D1, G1, H13, L13, M1, N4, N7, N11 | питание цифровой части и линий ввода-вывода |
| VDD33_USB | G13 | — |
| VDD50_USB | G12 | — |
| VDDA | L1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VDDLDO | B4, D12, M10 | — |
| VSS | B3, B10, C12, D2, G2, H12, L12, M2, M4, M7, M11 | общий провод (земля) |
| VSSA | J3 | общий провод аналоговой части |
| NRST | G6 | сброс, активный уровень — низкий |
| BOOT0 | E6 | выбор источника загрузки при сбросе |
| VREF+ | L2 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX эта группа называется STM32H743A(G-I)Ix: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H743AG | STM32H743AGIx | 1 МБ | 864 КБ |
| STM32H743AI | STM32H743AIIx | 2 МБ | 864 КБ |
Линейка STM32H743/753, семейство STM32H7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32H743AG, STM32H743AI. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32H743AGI6 | UFBGA 169, 7×7×0,6 мм, шаг 0,5 мм | −40…+85 °C | лоток |
| STM32H743AII6 | UFBGA 169, 7×7×0,6 мм, шаг 0,5 мм | −40…+85 °C | лоток |
| STM32H743AII6TR | UFBGA 169, 7×7×0,6 мм, шаг 0,5 мм | −40…+85 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA169, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H753AI | STM32H743/753 | 169 из 169 | выводы совпадают полностьютолько у него: CRYP, HASH |
| STM32H742AG, STM32H742AI | STM32H742 | 169 из 169 | выводы совпадают полностьютолько у этого: LTDC |
| STM32H7A3AG, STM32H7A3AI | STM32H7A3/7B3 | 156 из 169 | A4: PI6 → VCAP; A6: PI2 → VDDMMC; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; H5: PJ1 → PC2; J4: PJ0 → PC3; K3: PH4 → PA0только у этого: ADC3, ETH, HRTIM, LPTIM4, LPTIM5, QUADSPI, SAI3, SAI4, SPDIFRX1, USB_OTG_FS, USB_OTG_FS1; только у него: DAC2, DFSDM2, I2S6, OCTOSPI1, OCTOSPI2, PSSI, SPDIFRX, UART9, USART10; частота до 480 и 280 МГц; ОЗУ 864 и 1424 КБ |
| STM32H7B0AB | STM32H7B0 Value line | 156 из 169 | A4: PI6 → VCAP; A6: PI2 → VDDMMC; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; H5: PJ1 → PC2; J4: PJ0 → PC3; K3: PH4 → PA0только у этого: ADC3, ETH, HRTIM, LPTIM4, LPTIM5, QUADSPI, SAI3, SAI4, SPDIFRX1, USB_OTG_FS, USB_OTG_FS1; только у него: CRYP, DAC2, DFSDM2, HASH, I2S6, OCTOSPI1, OCTOSPI2, PSSI, SPDIFRX, UART9, USART10; частота до 480 и 280 МГц; флеш-память до 2048 и 128 КБ; ОЗУ 864 и 1424 КБ |
| STM32H7B3AI | STM32H7A3/7B3 | 156 из 169 | A4: PI6 → VCAP; A6: PI2 → VDDMMC; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; H5: PJ1 → PC2; J4: PJ0 → PC3; K3: PH4 → PA0только у этого: ADC3, ETH, HRTIM, LPTIM4, LPTIM5, QUADSPI, SAI3, SAI4, SPDIFRX1, USB_OTG_FS, USB_OTG_FS1; только у него: CRYP, DAC2, DFSDM2, HASH, I2S6, OCTOSPI1, OCTOSPI2, PSSI, SPDIFRX, UART9, USART10; частота до 480 и 280 МГц; ОЗУ 864 и 1424 КБ |
| STM32H725AE | STM32H725/735 | 154 из 169 | A4: PI6 → VCAP; A6: PI2 → VDD; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; G12: VDD50_USB → VDD50USB; G13: VDD33_USB → VDD33USB; H5: PJ1 → PC2только у этого: HRTIM, QUADSPI, SAI2, SAI3, USB_OTG_FS, USB_OTG_FS1; только у него: CORDIC, FDCAN3, FMAC, I2C5, I2S6, OCTOSPI1, OCTOSPI2, PSSI, TIM23, TIM24, UART9, USART10; частота до 480 и 550 МГц; флеш-память до 2048 и 512 КБ; ОЗУ 864 и 564 КБ |
| STM32H725AG | STM32H725/735 | 154 из 169 | A4: PI6 → VCAP; A6: PI2 → VDD; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; G12: VDD50_USB → VDD50USB; G13: VDD33_USB → VDD33USB; H5: PJ1 → PC2только у этого: HRTIM, QUADSPI, SAI2, SAI3, USB_OTG_FS, USB_OTG_FS1; только у него: CORDIC, FDCAN3, FMAC, I2C5, I2S6, OCTOSPI1, OCTOSPI2, PSSI, TIM23, TIM24, UART9, USART10; частота до 480 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 864 и 564 КБ |
| STM32H730AB | STM32H730 Value line | 154 из 169 | A4: PI6 → VCAP; A6: PI2 → VDD; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; G12: VDD50_USB → VDD50USB; G13: VDD33_USB → VDD33USB; H5: PJ1 → PC2только у этого: HRTIM, QUADSPI, SAI2, SAI3, USB_OTG_FS, USB_OTG_FS1; только у него: CORDIC, CRYP, FDCAN3, FMAC, HASH, I2C5, I2S6, OCTOSPI1, OCTOSPI2, PSSI, TIM23, TIM24, UART9, USART10; частота до 480 и 550 МГц; флеш-память до 2048 и 128 КБ; ОЗУ 864 и 564 КБ |
| STM32H735AG | STM32H725/735 | 154 из 169 | A4: PI6 → VCAP; A6: PI2 → VDD; A13: PI0 → PH14; B7: PI3 → VSS; B13: PI1 → PH13; E1: PI11 → VLXSMPS; E2: PI7 → VSSSMPS; F1: PI13 → VDDSMPS; F2: PI12 → VFBSMPS; G12: VDD50_USB → VDD50USB; G13: VDD33_USB → VDD33USB; H5: PJ1 → PC2только у этого: HRTIM, QUADSPI, SAI2, SAI3, USB_OTG_FS, USB_OTG_FS1; только у него: CORDIC, CRYP, FDCAN3, FMAC, HASH, I2C5, I2S6, OCTOSPI1, OCTOSPI2, PSSI, TIM23, TIM24, UART9, USART10; частота до 480 и 550 МГц; флеш-память до 2048 и 1024 КБ; ОЗУ 864 и 564 КБ |
Частые вопросы
На каких выводах USART1 у STM32H743AG?
В корпусе UFBGA169 сигнал USART1_TX выведен на PB6 (шарик A5, AF7) или PA9 (шарик E11, AF7) или PB14 (шарик N13, AF4), USART1_RX — на PB7 (шарик D6, AF7) или PA10 (шарик E10, AF7) или PB15 (шарик M13, AF4).
Где у STM32H743AG выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик D11, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик B12, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H743AG?
I2C1_SCL — PB6 (шарик A5, AF4) или PB8 (шарик B5, AF4), I2C1_SDA — PB9 (шарик C5, AF4) или PB7 (шарик D6, AF4).
Сколько выводов ввода-вывода у STM32H743AG в корпусе UFBGA169?
132 из 169. Ещё 34 вывода заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Чем отличаются STM32H743AG и STM32H743AI?
Объёмом памяти: STM32H743AG — 1 МБ флеш-памяти и 864 КБ ОЗУ, STM32H743AI — 2 МБ флеш-памяти и 864 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.
Какое напряжение питания у STM32H743AG?
От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H7Cortex-M7 от 280 до 600 МГц, двухъядерные H745/H747 — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
