STM32H743II в корпусе UFBGA176+25: распиновка
STM32H743II — микроконтроллер STM32H7 на ядре Cortex-M7 с частотой до 480 МГц: 2 МБ флеш-памяти и 864 КБ ОЗУ. Корпус UFBGA176+25 — 201 шарик, из них 140 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.
Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0
- Ядро
- Cortex-M7
- Частота ядра
- до 480 МГц
- Флеш-память
- 2 МБ
- ОЗУ
- 864 КБ
- Корпус
- UFBGA176+25, 201 шарик
- Линий ввода-вывода
- 140
- Напряжение питания
- 1,62…3,6 В
- Рабочая температура
- −40…+85 °C, зависит от исполнения

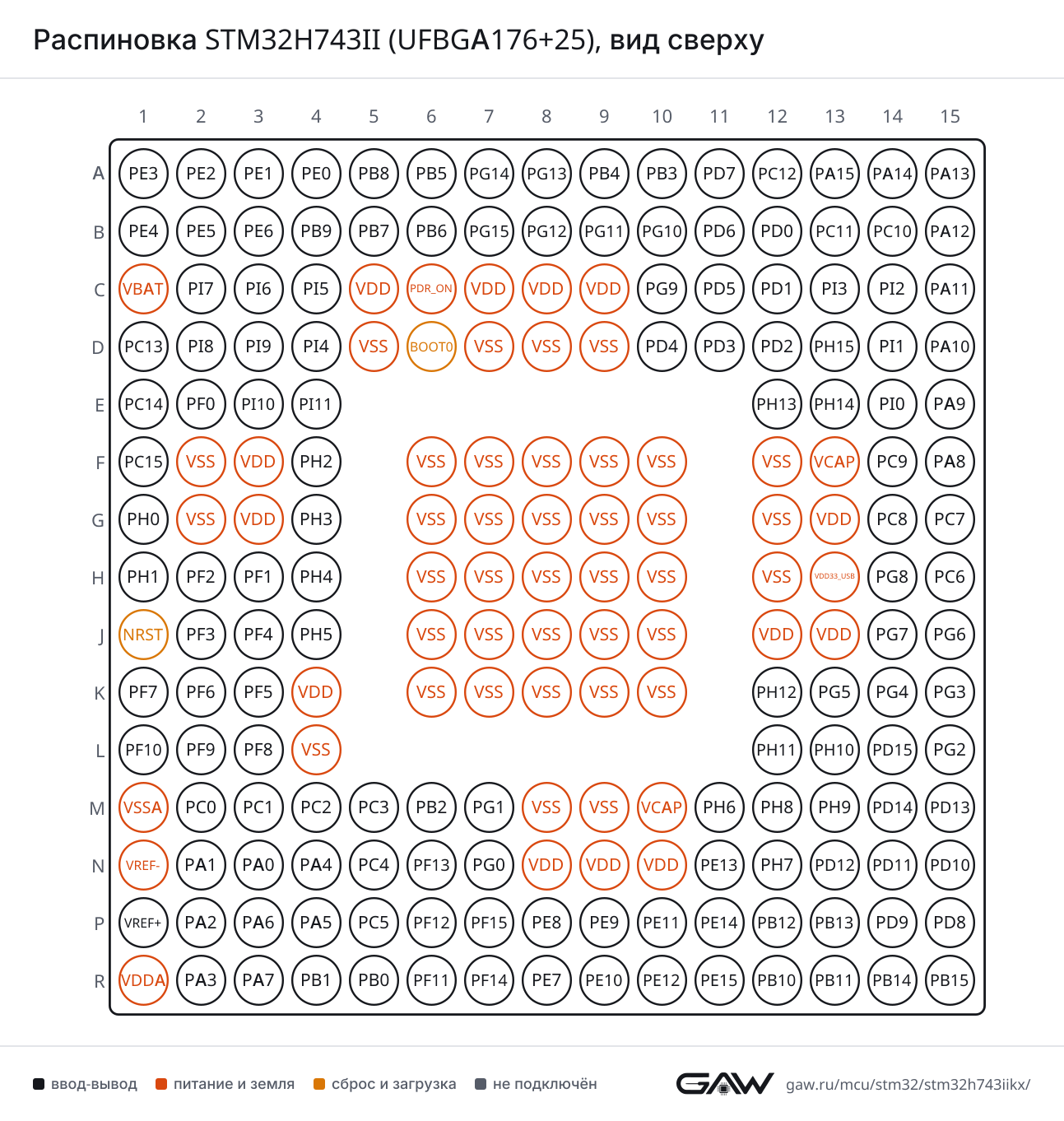

Схема корпуса UFBGA176+25
Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.
- ввод-вывод
- питание и земля
- сброс и выбор загрузки
- не подключён
- выбранная периферия
Периферия и её выводы
На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.
USART — синхронно-асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| USART1 | CK | PA8 (F15, AF7) |
| CTS | PA11 (C15, AF7) | |
| DE | PA12 (B15, AF7) | |
| NSS | PA11 (C15, AF7) | |
| RTS | PA12 (B15, AF7) | |
| RX | PB7 (B5, AF7), PA10 (D15, AF7), PB15 (R15, AF4) | |
| TX | PB6 (B6, AF7), PA9 (E15, AF7), PB14 (R14, AF4) | |
| USART2 | CK | PD7 (A11, AF7), PA4 (N4, AF7) |
| CTS | PD3 (D11, AF7), PA0 (N3, AF7) | |
| DE | PD4 (D10, AF7), PA1 (N2, AF7) | |
| NSS | PD3 (D11, AF7), PA0 (N3, AF7) | |
| RTS | PD4 (D10, AF7), PA1 (N2, AF7) | |
| RX | PD6 (B11, AF7), PA3 (R2, AF7) | |
| TX | PD5 (C11, AF7), PA2 (P2, AF7) | |
| USART3 | CK | PC12 (A12, AF7), PD10 (N15, AF7), PB12 (P12, AF7) |
| CTS | PD11 (N14, AF7), PB13 (P13, AF7) | |
| DE | PD12 (N13, AF7), PB14 (R14, AF7) | |
| NSS | PD11 (N14, AF7), PB13 (P13, AF7) | |
| RTS | PD12 (N13, AF7), PB14 (R14, AF7) | |
| RX | PC11 (B13, AF7), PD9 (P14, AF7), PB11 (R13, AF7) | |
| TX | PC10 (B14, AF7), PD8 (P15, AF7), PB10 (R12, AF7) | |
| USART6 | CK | PC8 (G14, AF7), PG7 (J14, AF7) |
| CTS | PG13 (A8, AF7), PG15 (B7, AF7) | |
| DE | PG12 (B8, AF7), PG8 (H14, AF7) | |
| NSS | PG13 (A8, AF7), PG15 (B7, AF7) | |
| RTS | PG12 (B8, AF7), PG8 (H14, AF7) | |
| RX | PG9 (C10, AF7), PC7 (G15, AF7) | |
| TX | PG14 (A7, AF7), PC6 (H15, AF7) |
UART — асинхронный приёмопередатчик
| Блок | Сигнал | Выводы |
|---|---|---|
| UART4 | CTS | PB0 (R5, AF8), PB15 (R15, AF8) |
| DE | PA15 (JTDI) (A13, AF8), PB14 (R14, AF8) | |
| RTS | PA15 (JTDI) (A13, AF8), PB14 (R14, AF8) | |
| RX | PB8 (A5, AF8), PD0 (B12, AF8), PC11 (B13, AF8), PA11 (C15, AF6), PI9 (D3, AF8), PH14 (E13, AF8), PA1 (N2, AF8) | |
| TX | PB9 (B4, AF8), PC10 (B14, AF8), PA12 (B15, AF6), PD1 (C12, AF8), PH13 (E12, AF8), PA0 (N3, AF8) | |
| UART5 | CTS | PC9 (F14, AF8) |
| DE | PC8 (G14, AF8) | |
| RTS | PC8 (G14, AF8) | |
| RX | PB5 (A6, AF14), PD2 (D12, AF8), PB12 (P12, AF14) | |
| TX | PC12 (A12, AF8), PB6 (B6, AF14), PB13 (P13, AF14) | |
| UART7 | CTS | PF9 (L2, AF7), PE10 (R9, AF7) |
| DE | PF8 (L3, AF7), PE9 (P9, AF7) | |
| RTS | PF8 (L3, AF7), PE9 (P9, AF7) | |
| RX | PB3 (JTDO/TRACESWO) (A10, AF11), PA8 (F15, AF11), PF6 (K2, AF7), PE7 (R8, AF7) | |
| TX | PB4 (NJTRST) (A9, AF11), PA15 (JTDI) (A13, AF11), PF7 (K1, AF7), PE8 (P8, AF7) | |
| UART8 | CTS | PD14 (M14, AF8) |
| DE | PD15 (L14, AF8) | |
| RTS | PD15 (L14, AF8) | |
| RX | PE0 (A4, AF8) | |
| TX | PE1 (A3, AF8) |
LPUART — UART с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPUART1 | CTS | PA11 (C15, AF3) |
| DE | PA12 (B15, AF3) | |
| RTS | PA12 (B15, AF3) | |
| RX | PB7 (B5, AF8), PA10 (D15, AF3) | |
| TX | PB6 (B6, AF8), PA9 (E15, AF3) |
SPI — последовательный интерфейс SPI
| Блок | Сигнал | Выводы |
|---|---|---|
| SPI1 | MISO | PB4 (NJTRST) (A9, AF5), PG9 (C10, AF5), PA6 (P3, AF5) |
| MOSI | PB5 (A6, AF5), PD7 (A11, AF5), PA7 (R3, AF5) | |
| NSS | PA15 (JTDI) (A13, AF5), PG10 (B10, AF5), PA4 (N4, AF5) | |
| SCK | PB3 (JTDO/TRACESWO) (A10, AF5), PG11 (B9, AF5), PA5 (P4, AF5) | |
| SPI2 | MISO | PI2 (C14, AF5), PC2_C (M4, AF5), PB14 (R14, AF5) |
| MOSI | PI3 (C13, AF5), PC1 (M3, AF5), PC3_C (M5, AF5), PB15 (R15, AF5) | |
| NSS | PB4 (NJTRST) (A9, AF7), PB9 (B4, AF5), PA11 (C15, AF5), PI0 (E14, AF5), PB12 (P12, AF5) | |
| SCK | PA12 (B15, AF5), PD3 (D11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (P13, AF5), PB10 (R12, AF5) | |
| SPI3 | MISO | PB4 (NJTRST) (A9, AF6), PC11 (B13, AF6) |
| MOSI | PB5 (A6, AF7), PC12 (A12, AF6), PD6 (B11, AF5), PB2 (M6, AF7) | |
| NSS | PA15 (JTDI) (A13, AF6), PA4 (N4, AF6) | |
| SCK | PB3 (JTDO/TRACESWO) (A10, AF6), PC10 (B14, AF6) | |
| SPI4 | MISO | PE5 (B2, AF5), PE13 (N11, AF5) |
| MOSI | PE6 (B3, AF5), PE14 (P11, AF5) | |
| NSS | PE4 (B1, AF5), PE11 (P10, AF5) | |
| SCK | PE2 (A2, AF5), PE12 (R10, AF5) | |
| SPI5 | MISO | PF8 (L3, AF5), PH7 (N12, AF5) |
| MOSI | PF9 (L2, AF5), PF11 (R6, AF5) | |
| NSS | PH5 (J4, AF5), PF6 (K2, AF5) | |
| SCK | PF7 (K1, AF5), PH6 (M11, AF5) | |
| SPI6 | MISO | PB4 (NJTRST) (A9, AF8), PG12 (B8, AF5), PA6 (P3, AF8) |
| MOSI | PB5 (A6, AF8), PG14 (A7, AF5), PA7 (R3, AF8) | |
| NSS | PA15 (JTDI) (A13, AF7), PG8 (H14, AF5), PA4 (N4, AF8) | |
| SCK | PG13 (A8, AF5), PB3 (JTDO/TRACESWO) (A10, AF8), PA5 (P4, AF8) |
I²S — цифровой аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| I2S | CKIN | PC9 (F14, AF5) |
| I2S1 | CK | PB3 (JTDO/TRACESWO) (A10, AF5), PG11 (B9, AF5), PA5 (P4, AF5) |
| MCK | PC4 (N5, AF5) | |
| SDI | PB4 (NJTRST) (A9, AF5), PG9 (C10, AF5), PA6 (P3, AF5) | |
| SDO | PB5 (A6, AF5), PD7 (A11, AF5), PA7 (R3, AF5) | |
| WS | PA15 (JTDI) (A13, AF5), PG10 (B10, AF5), PA4 (N4, AF5) | |
| I2S2 | CK | PA12 (B15, AF5), PD3 (D11, AF5), PI1 (D14, AF5), PA9 (E15, AF5), PB13 (P13, AF5), PB10 (R12, AF5) |
| MCK | PC6 (H15, AF5) | |
| SDI | PI2 (C14, AF5), PC2_C (M4, AF5), PB14 (R14, AF5) | |
| SDO | PI3 (C13, AF5), PC1 (M3, AF5), PC3_C (M5, AF5), PB15 (R15, AF5) | |
| WS | PB4 (NJTRST) (A9, AF7), PB9 (B4, AF5), PA11 (C15, AF5), PI0 (E14, AF5), PB12 (P12, AF5) | |
| I2S3 | CK | PB3 (JTDO/TRACESWO) (A10, AF6), PC10 (B14, AF6) |
| MCK | PC7 (G15, AF6) | |
| SDI | PB4 (NJTRST) (A9, AF6), PC11 (B13, AF6) | |
| SDO | PB5 (A6, AF7), PC12 (A12, AF6), PD6 (B11, AF5), PB2 (M6, AF7) | |
| WS | PA15 (JTDI) (A13, AF6), PA4 (N4, AF6) |
I²C — шина I²C
| Блок | Сигнал | Выводы |
|---|---|---|
| I2C1 | SCL | PB8 (A5, AF4), PB6 (B6, AF4) |
| SDA | PB9 (B4, AF4), PB7 (B5, AF4) | |
| SMBA | PB5 (A6, AF4) | |
| I2C2 | SCL | PF1 (H3, AF4), PH4 (H4, AF4), PB10 (R12, AF4) |
| SDA | PF0 (E2, AF4), PH5 (J4, AF4), PB11 (R13, AF4) | |
| SMBA | PF2 (H2, AF4), PH6 (M11, AF4), PB12 (P12, AF4) | |
| I2C3 | SCL | PA8 (F15, AF4), PH7 (N12, AF4) |
| SDA | PC9 (F14, AF4), PH8 (M12, AF4) | |
| SMBA | PA9 (E15, AF4), PH9 (M13, AF4) | |
| I2C4 | SCL | PB8 (A5, AF6), PB6 (B6, AF6), PH11 (L12, AF4), PD12 (N13, AF4), PF14 (R7, AF4) |
| SDA | PB9 (B4, AF6), PB7 (B5, AF6), PH12 (K12, AF4), PD13 (M15, AF4), PF15 (P7, AF4) | |
| SMBA | PB5 (A6, AF6), PB9 (B4, AF11), PH10 (L13, AF4), PF13 (N6, AF4), PD11 (N14, AF4) |
FDCAN — контроллер CAN FD
| Блок | Сигнал | Выводы |
|---|---|---|
| FDCAN1 | RX | PB8 (A5, AF9), PD0 (B12, AF9), PA11 (C15, AF9), PI9 (D3, AF9), PH14 (E13, AF9) |
| TX | PB9 (B4, AF9), PA12 (B15, AF9), PD1 (C12, AF9), PH13 (E12, AF9) | |
| FDCAN2 | RX | PB5 (A6, AF9), PB12 (P12, AF9) |
| TX | PB6 (B6, AF9), PB13 (P13, AF9) |
USB OTG FS — USB On-The-Go Full Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_FS | DM | PA11 (C15, AF10) |
| DP | PA12 (B15, AF10) | |
| ID | PA10 (D15, AF10) | |
| SOF | PA8 (F15, AF10) | |
| VBUS | PA9 (E15) |
USB OTG HS — USB On-The-Go High Speed
| Блок | Сигнал | Выводы |
|---|---|---|
| USB_OTG_HS | DM | PB14 (R14, AF12) |
| DP | PB15 (R15, AF12) | |
| ID | PB12 (P12, AF12) | |
| SOF | PA4 (N4, AF12) | |
| ULPI_CK | PA5 (P4, AF10) | |
| ULPI_D0 | PA3 (R2, AF10) | |
| ULPI_D1 | PB0 (R5, AF10) | |
| ULPI_D2 | PB1 (R4, AF10) | |
| ULPI_D3 | PB10 (R12, AF10) | |
| ULPI_D4 | PB11 (R13, AF10) | |
| ULPI_D5 | PB12 (P12, AF10) | |
| ULPI_D6 | PB13 (P13, AF10) | |
| ULPI_D7 | PB5 (A6, AF10) | |
| ULPI_DIR | PI11 (E4, AF10), PC2_C (M4, AF10) | |
| ULPI_NXT | PH4 (H4, AF10), PC3_C (M5, AF10) | |
| ULPI_STP | PC0 (M2, AF10) | |
| VBUS | PB13 (P13) |
Ethernet — MAC Ethernet (MII, RMII)
| Блок | Сигнал | Выводы |
|---|---|---|
| ETH | COL | PH3 (G4, AF11), PA3 (R2, AF11) |
| CRS | PH2 (F4, AF11), PA0 (N3, AF11) | |
| CRS_DV | PA7 (R3, AF11) | |
| MDC | PC1 (M3, AF11) | |
| MDIO | PA2 (P2, AF11) | |
| PPS_OUT | PB5 (A6, AF11), PG8 (H14, AF11) | |
| REF_CLK | PA1 (N2, AF11) | |
| RX_CLK | PA1 (N2, AF11) | |
| RX_DV | PA7 (R3, AF11) | |
| RX_ER | PI10 (E3, AF11), PB10 (R12, AF11) | |
| RXD0 | PC4 (N5, AF11) | |
| RXD1 | PC5 (P5, AF11) | |
| RXD2 | PH6 (M11, AF11), PB0 (R5, AF11) | |
| RXD3 | PH7 (N12, AF11), PB1 (R4, AF11) | |
| TX_CLK | PC3_C (M5, AF11) | |
| TX_EN | PG11 (B9, AF11), PB11 (R13, AF11) | |
| TX_ER | PA9 (E15, AF11), PB2 (M6, AF11) | |
| TXD0 | PG13 (A8, AF11), PB12 (P12, AF11) | |
| TXD1 | PG14 (A7, AF11), PG12 (B8, AF11), PB13 (P13, AF11) | |
| TXD2 | PC2_C (M4, AF11) | |
| TXD3 | PE2 (A2, AF11), PB8 (A5, AF11) |
SDMMC — интерфейс карт SD и MMC
| Блок | Сигнал | Выводы |
|---|---|---|
| SDMMC1 | CDIR | PB9 (B4, AF7) |
| CK | PC12 (A12, AF12) | |
| CKIN | PB8 (A5, AF7) | |
| CMD | PD2 (D12, AF12) | |
| D0 | PC8 (G14, AF12) | |
| D0DIR | PC6 (H15, AF8) | |
| D1 | PC9 (F14, AF12) | |
| D2 | PC10 (B14, AF12) | |
| D3 | PC11 (B13, AF12) | |
| D4 | PB8 (A5, AF12) | |
| D5 | PB9 (B4, AF12) | |
| D6 | PC6 (H15, AF12) | |
| D7 | PC7 (G15, AF12) | |
| D123DIR | PC7 (G15, AF8) | |
| SDMMC2 | CK | PD6 (B11, AF11), PC1 (M3, AF9) |
| CMD | PD7 (A11, AF11), PA0 (N3, AF9) | |
| D0 | PB14 (R14, AF9) | |
| D1 | PB15 (R15, AF9) | |
| D2 | PB3 (JTDO/TRACESWO) (A10, AF9), PG11 (B9, AF10) | |
| D3 | PB4 (NJTRST) (A9, AF9) | |
| D4 | PB8 (A5, AF10) | |
| D5 | PB9 (B4, AF10) | |
| D6 | PC6 (H15, AF10) | |
| D7 | PC7 (G15, AF10) |
QUADSPI — интерфейс Quad-SPI памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| QUADSPI | BK1_IO0 | PC9 (F14, AF9), PF8 (L3, AF10), PD11 (N14, AF9) |
| BK1_IO1 | PC10 (B14, AF9), PF9 (L2, AF10), PD12 (N13, AF9) | |
| BK1_IO2 | PE2 (A2, AF9), PF7 (K1, AF9) | |
| BK1_IO3 | PF6 (K2, AF9), PD13 (M15, AF9), PA1 (N2, AF9) | |
| BK1_NCS | PB6 (B6, AF10), PG6 (J15, AF10), PB10 (R12, AF9) | |
| BK2_IO0 | PH2 (F4, AF9), PE7 (R8, AF10) | |
| BK2_IO1 | PH3 (G4, AF9), PE8 (P8, AF10) | |
| BK2_IO2 | PG9 (C10, AF9), PE9 (P9, AF10) | |
| BK2_IO3 | PG14 (A7, AF9), PE10 (R9, AF10) | |
| BK2_NCS | PC11 (B13, AF9) | |
| CLK | PF10 (L1, AF9), PB2 (M6, AF9) |
SAI — последовательный аудиоинтерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| SAI1 | CK1 | PE2 (A2, AF2) |
| CK2 | PE5 (B2, AF2) | |
| D1 | PE6 (B3, AF2), PD6 (B11, AF2), PC1 (M3, AF2), PB2 (M6, AF2) | |
| D2 | PE4 (B1, AF2) | |
| D3 | PF10 (L1, AF2), PC5 (P5, AF2) | |
| FS_A | PE4 (B1, AF6) | |
| FS_B | PF9 (L2, AF6) | |
| MCLK_A | PE2 (A2, AF6), PG7 (J14, AF6) | |
| MCLK_B | PF7 (K1, AF6) | |
| SCK_A | PE5 (B2, AF6) | |
| SCK_B | PF8 (L3, AF6) | |
| SD_A | PE6 (B3, AF6), PD6 (B11, AF6), PC1 (M3, AF6), PB2 (M6, AF6) | |
| SD_B | PE3 (A1, AF6), PF6 (K2, AF6) | |
| SAI2 | FS_A | PI7 (C2, AF10), PD12 (N13, AF10) |
| FS_B | PA12 (B15, AF8), PG9 (C10, AF10), PC0 (M2, AF8), PE13 (N11, AF10) | |
| MCLK_A | PE0 (A4, AF10), PI4 (D4, AF10) | |
| MCLK_B | PE6 (B3, AF10), PH3 (G4, AF10), PA1 (N2, AF10), PE14 (P11, AF10) | |
| SCK_A | PI5 (C4, AF10), PD13 (M15, AF10) | |
| SCK_B | PH2 (F4, AF10), PA2 (P2, AF8), PE12 (R10, AF10) | |
| SD_A | PI6 (C3, AF10), PD11 (N14, AF10) | |
| SD_B | PG10 (B10, AF10), PA0 (N3, AF10), PE11 (P10, AF10), PF11 (R6, AF10) | |
| SAI3 | FS_A | PD4 (D10, AF6) |
| FS_B | PD10 (N15, AF6) | |
| MCLK_A | PD15 (L14, AF6) | |
| MCLK_B | PD14 (M14, AF6) | |
| SCK_A | PD0 (B12, AF6) | |
| SCK_B | PD8 (P15, AF6) | |
| SD_A | PD1 (C12, AF6) | |
| SD_B | PD9 (P14, AF6) | |
| SAI4 | CK1 | PE2 (A2, AF10) |
| CK2 | PE5 (B2, AF10) | |
| D1 | PE6 (B3, AF9), PD6 (B11, AF10), PC1 (M3, AF10), PB2 (M6, AF10) | |
| D2 | PE4 (B1, AF10) | |
| D3 | PF10 (L1, AF10), PC5 (P5, AF10) | |
| FS_A | PE4 (B1, AF8) | |
| FS_B | PF9 (L2, AF8) | |
| MCLK_A | PE2 (A2, AF8) | |
| MCLK_B | PF7 (K1, AF8) | |
| SCK_A | PE5 (B2, AF8) | |
| SCK_B | PF8 (L3, AF8) | |
| SD_A | PE6 (B3, AF8), PD6 (B11, AF8), PC1 (M3, AF8), PB2 (M6, AF8) | |
| SD_B | PE3 (A1, AF8), PF6 (K2, AF8) |
SPDIF-RX — приёмник S/PDIF
| Блок | Сигнал | Выводы |
|---|---|---|
| SPDIFRX1 | IN0 | PD7 (A11, AF9), PG11 (B9, AF8) |
| IN1 | PG12 (B8, AF8), PD8 (P15, AF9) | |
| IN2 | PG8 (H14, AF8), PC4 (N5, AF9) | |
| IN3 | PG9 (C10, AF8), PC5 (P5, AF9) |
HDMI-CEC — шина управления HDMI
| Блок | Сигнал | Выводы |
|---|---|---|
| CEC | CEC | PA15 (JTDI) (A13, AF4), PB6 (B6, AF5) |
SWPMI — интерфейс Single Wire Protocol
| Блок | Сигнал | Выводы |
|---|---|---|
| SWPMI1 | IO | PC6 (H15) |
| RX | PC8 (G14, AF11) | |
| SUSPEND | PC9 (F14, AF11) | |
| TX | PC7 (G15, AF11) |
ADC — аналого-цифровой преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| ADC1 | EXTI11 | PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13) |
| EXTI15 | PA15 (JTDI) (A13), PG15 (B7), PH15 (D13), PC15-OSC32_OUT (OSC32_OUT) (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15) | |
| INN2 | PF12 (P6) | |
| INN3 | PA7 (R3) | |
| INN4 | PC5 (P5) | |
| INN5 | PB0 (R5) | |
| INN10 | PC1 (M3) | |
| INN16 | PA1 (N2) | |
| INN18 | PA5 (P4) | |
| INP2 | PF11 (R6) | |
| INP3 | PA6 (P3) | |
| INP4 | PC4 (N5) | |
| INP5 | PB1 (R4) | |
| INP6 | PF12 (P6) | |
| INP7 | PA7 (R3) | |
| INP8 | PC5 (P5) | |
| INP9 | PB0 (R5) | |
| INP10 | PC0 (M2) | |
| INP11 | PC1 (M3) | |
| INP14 | PA2 (P2) | |
| INP15 | PA3 (R2) | |
| INP16 | PA0 (N3) | |
| INP17 | PA1 (N2) | |
| INP18 | PA4 (N4) | |
| INP19 | PA5 (P4) | |
| ADC2 | EXTI11 | PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13) |
| EXTI15 | PA15 (JTDI) (A13), PG15 (B7), PH15 (D13), PC15-OSC32_OUT (OSC32_OUT) (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15) | |
| INN2 | PF14 (R7) | |
| INN3 | PA7 (R3) | |
| INN4 | PC5 (P5) | |
| INN5 | PB0 (R5) | |
| INN10 | PC1 (M3) | |
| INN18 | PA5 (P4) | |
| INP2 | PF13 (N6) | |
| INP3 | PA6 (P3) | |
| INP4 | PC4 (N5) | |
| INP5 | PB1 (R4) | |
| INP6 | PF14 (R7) | |
| INP7 | PA7 (R3) | |
| INP8 | PC5 (P5) | |
| INP9 | PB0 (R5) | |
| INP10 | PC0 (M2) | |
| INP11 | PC1 (M3) | |
| INP14 | PA2 (P2) | |
| INP15 | PA3 (R2) | |
| INP18 | PA4 (N4) | |
| INP19 | PA5 (P4) | |
| ADC3 | EXTI11 | PG11 (B9), PC11 (B13), PA11 (C15), PI11 (E4), PH11 (L12), PD11 (N14), PE11 (P10), PF11 (R6), PB11 (R13) |
| EXTI15 | PA15 (JTDI) (A13), PG15 (B7), PH15 (D13), PC15-OSC32_OUT (OSC32_OUT) (F1), PD15 (L14), PF15 (P7), PE15 (R11), PB15 (R15) | |
| INN1 | PC2_C (M4) | |
| INN2 | PF10 (L1) | |
| INN3 | PF8 (L3) | |
| INN4 | PF6 (K2) | |
| INN5 | PF4 (J3) | |
| INN10 | PC1 (M3) | |
| INN13 | PH3 (G4) | |
| INN14 | PH4 (H4) | |
| INN15 | PH5 (J4) | |
| INP0 | PC2_C (M4) | |
| INP1 | PC3_C (M5) | |
| INP2 | PF9 (L2) | |
| INP3 | PF7 (K1) | |
| INP4 | PF5 (K3) | |
| INP5 | PF3 (J2) | |
| INP6 | PF10 (L1) | |
| INP7 | PF8 (L3) | |
| INP8 | PF6 (K2) | |
| INP9 | PF4 (J3) | |
| INP10 | PC0 (M2) | |
| INP11 | PC1 (M3) | |
| INP13 | PH2 (F4) | |
| INP14 | PH3 (G4) | |
| INP15 | PH4 (H4) | |
| INP16 | PH5 (J4) |
DAC — цифро-аналоговый преобразователь
| Блок | Сигнал | Выводы |
|---|---|---|
| DAC1 | EXTI9 | PB9 (B4), PG9 (C10), PI9 (D3), PA9 (E15), PC9 (F14), PF9 (L2), PH9 (M13), PE9 (P9), PD9 (P14) |
| OUT1 | PA4 (N4) | |
| OUT2 | PA5 (P4) |
COMP — аналоговый компаратор
| Блок | Сигнал | Выводы |
|---|---|---|
| COMP1 | INM | PC4 (N5), PB1 (R4) |
| INP | PB2 (M6), PB0 (R5) | |
| OUT | PC5 (P5, AF13), PE12 (R10, AF13) | |
| COMP2 | INM | PE7 (R8), PE10 (R9) |
| INP | PE9 (P9), PE11 (P10) | |
| OUT | PE13 (N11, AF13), PE8 (P8, AF13) |
OPAMP — операционный усилитель
| Блок | Сигнал | Выводы |
|---|---|---|
| OPAMP1 | VINM | PC5 (P5), PA7 (R3) |
| VINM0 | PC5 (P5) | |
| VINM1 | PA7 (R3) | |
| VINP | PB0 (R5) | |
| VOUT | PC4 (N5) | |
| OPAMP2 | VINM | PG1 (M7), PE8 (P8) |
| VINM0 | PE8 (P8) | |
| VINM1 | PG1 (M7) | |
| VINP | PE9 (P9) | |
| VOUT | PE7 (R8) |
VREFBUF — буфер опорного напряжения
| Блок | Сигнал | Выводы |
|---|---|---|
| VREFBUF | OUT | VREF+ (P1) |
TIM — таймер
| Блок | Сигнал | Выводы |
|---|---|---|
| TIM1 | BKIN | PA6 (P3, AF1), PB12 (P12, AF1), PE15 (R11, AF1) |
| BKIN_COMP1 | PA6 (P3, AF12), PB12 (P12, AF13), PE15 (R11, AF13) | |
| BKIN_COMP2 | PA6 (P3, AF12), PB12 (P12, AF13), PE15 (R11, AF13) | |
| BKIN2 | PE6 (B3, AF1), PG4 (K14, AF1) | |
| BKIN2_COMP1 | PE6 (B3, AF11), PG4 (K14, AF11) | |
| BKIN2_COMP2 | PE6 (B3, AF11), PG4 (K14, AF11) | |
| CH1 | PA8 (F15, AF1), PE9 (P9, AF1) | |
| CH1N | PE8 (P8, AF1), PB13 (P13, AF1), PA7 (R3, AF1) | |
| CH2 | PA9 (E15, AF1), PE11 (P10, AF1) | |
| CH2N | PB0 (R5, AF1), PE10 (R9, AF1), PB14 (R14, AF1) | |
| CH3 | PA10 (D15, AF1), PE13 (N11, AF1) | |
| CH3N | PB1 (R4, AF1), PE12 (R10, AF1), PB15 (R15, AF1) | |
| CH4 | PA11 (C15, AF1), PE14 (P11, AF1) | |
| ETR | PA12 (B15, AF1), PG5 (K13, AF1), PE7 (R8, AF1) | |
| TIM2 | CH1 | PA15 (JTDI) (A13, AF1), PA0 (N3, AF1), PA5 (P4, AF1) |
| CH2 | PB3 (JTDO/TRACESWO) (A10, AF1), PA1 (N2, AF1) | |
| CH3 | PA2 (P2, AF1), PB10 (R12, AF1) | |
| CH4 | PA3 (R2, AF1), PB11 (R13, AF1) | |
| ETR | PA15 (JTDI) (A13, AF1), PA0 (N3, AF1), PA5 (P4, AF1) | |
| TIM3 | CH1 | PB4 (NJTRST) (A9, AF2), PC6 (H15, AF2), PA6 (P3, AF2) |
| CH2 | PB5 (A6, AF2), PC7 (G15, AF2), PA7 (R3, AF2) | |
| CH3 | PC8 (G14, AF2), PB0 (R5, AF2) | |
| CH4 | PC9 (F14, AF2), PB1 (R4, AF2) | |
| ETR | PD2 (D12, AF2) | |
| TIM4 | CH1 | PB6 (B6, AF2), PD12 (N13, AF2) |
| CH2 | PB7 (B5, AF2), PD13 (M15, AF2) | |
| CH3 | PB8 (A5, AF2), PD14 (M14, AF2) | |
| CH4 | PB9 (B4, AF2), PD15 (L14, AF2) | |
| ETR | PE0 (A4, AF2) | |
| TIM5 | CH1 | PH10 (L13, AF2), PA0 (N3, AF2) |
| CH2 | PH11 (L12, AF2), PA1 (N2, AF2) | |
| CH3 | PH12 (K12, AF2), PA2 (P2, AF2) | |
| CH4 | PI0 (E14, AF2), PA3 (R2, AF2) | |
| ETR | PH8 (M12, AF2), PA4 (N4, AF2) | |
| TIM8 | BKIN | PI4 (D4, AF3), PG2 (L15, AF3), PA6 (P3, AF3) |
| BKIN_COMP1 | PI4 (D4, AF11), PG2 (L15, AF11), PA6 (P3, AF10) | |
| BKIN_COMP2 | PI4 (D4, AF11), PG2 (L15, AF11), PA6 (P3, AF10) | |
| BKIN2 | PI1 (D14, AF3), PA8 (F15, AF3), PG3 (K15, AF3) | |
| BKIN2_COMP1 | PI1 (D14, AF11), PA8 (F15, AF12), PG3 (K15, AF11) | |
| BKIN2_COMP2 | PI1 (D14, AF11), PA8 (F15, AF12), PG3 (K15, AF11) | |
| CH1 | PI5 (C4, AF3), PC6 (H15, AF3) | |
| CH1N | PH13 (E12, AF3), PA5 (P4, AF3), PA7 (R3, AF3) | |
| CH2 | PI6 (C3, AF3), PC7 (G15, AF3) | |
| CH2N | PH14 (E13, AF3), PB0 (R5, AF3), PB14 (R14, AF3) | |
| CH3 | PI7 (C2, AF3), PC8 (G14, AF3) | |
| CH3N | PH15 (D13, AF3), PB1 (R4, AF3), PB15 (R15, AF3) | |
| CH4 | PI2 (C14, AF3), PC9 (F14, AF3) | |
| ETR | PI3 (C13, AF3), PG8 (H14, AF3), PA0 (N3, AF3) | |
| TIM12 | CH1 | PH6 (M11, AF2), PB14 (R14, AF2) |
| CH2 | PH9 (M13, AF2), PB15 (R15, AF2) | |
| TIM13 | CH1 | PF8 (L3, AF9), PA6 (P3, AF9) |
| TIM14 | CH1 | PF9 (L2, AF9), PA7 (R3, AF9) |
| TIM15 | BKIN | PE3 (A1, AF4), PA0 (N3, AF4) |
| CH1 | PE5 (B2, AF4), PA2 (P2, AF4) | |
| CH1N | PE4 (B1, AF4), PA1 (N2, AF4) | |
| CH2 | PE6 (B3, AF4), PA3 (R2, AF4) | |
| TIM16 | BKIN | PB4 (NJTRST) (A9, AF1), PF10 (L1, AF1) |
| CH1 | PB8 (A5, AF1), PF6 (K2, AF1) | |
| CH1N | PB6 (B6, AF1), PF8 (L3, AF1) | |
| TIM17 | BKIN | PB5 (A6, AF1), PG6 (J15, AF1) |
| CH1 | PB9 (B4, AF1), PF7 (K1, AF1) | |
| CH1N | PB7 (B5, AF1), PF9 (L2, AF1) |
LPTIM — таймер с малым потреблением
| Блок | Сигнал | Выводы |
|---|---|---|
| LPTIM1 | ETR | PE0 (A4, AF1), PG14 (A7, AF1) |
| IN1 | PG12 (B8, AF1), PD12 (N13, AF1) | |
| IN2 | PE1 (A3, AF1), PG11 (B9, AF1), PH2 (F4, AF1) | |
| OUT | PG13 (A8, AF1), PD13 (M15, AF1) | |
| LPTIM2 | ETR | PE0 (A4, AF4), PB11 (R13, AF3) |
| IN1 | PD12 (N13, AF3), PB10 (R12, AF3) | |
| IN2 | PD11 (N14, AF3) | |
| OUT | PB13 (P13, AF3) | |
| LPTIM3 | OUT | PA1 (N2, AF3) |
| LPTIM4 | OUT | PA2 (P2, AF3) |
| LPTIM5 | OUT | PA3 (R2, AF3) |
HRTIM — таймер высокого разрешения
| Блок | Сигнал | Выводы |
|---|---|---|
| HRTIM | CHA1 | PC6 (H15, AF1) |
| CHA2 | PC7 (G15, AF1) | |
| CHB1 | PC8 (G14, AF1) | |
| CHB2 | PA8 (F15, AF2) | |
| CHC1 | PA9 (E15, AF2) | |
| CHC2 | PA10 (D15, AF2) | |
| CHD1 | PA11 (C15, AF2) | |
| CHD2 | PA12 (B15, AF2) | |
| CHE1 | PG6 (J15, AF2) | |
| CHE2 | PG7 (J14, AF2) | |
| EEV1 | PC10 (B14, AF2) | |
| EEV2 | PC12 (A12, AF2) | |
| EEV3 | PD5 (C11, AF2) | |
| EEV4 | PG11 (B9, AF2) | |
| EEV5 | PG12 (B8, AF2) | |
| EEV6 | PB4 (NJTRST) (A9, AF3) | |
| EEV7 | PB5 (A6, AF3) | |
| EEV8 | PB6 (B6, AF3) | |
| EEV9 | PB7 (B5, AF3) | |
| EEV10 | PG13 (A8, AF2) | |
| FLT1 | PA15 (JTDI) (A13, AF2) | |
| FLT2 | PC11 (B13, AF2) | |
| FLT3 | PD4 (D10, AF2) | |
| FLT4 | PB3 (JTDO/TRACESWO) (A10, AF2) | |
| FLT5 | PG10 (B10, AF2) | |
| SCIN | PE0 (A4, AF3), PB11 (R13, AF2) | |
| SCOUT | PE1 (A3, AF3), PB10 (R12, AF2) |
RTC — часы реального времени
| Блок | Сигнал | Выводы |
|---|---|---|
| RTC | OUT_ALARM | PC13 (D1), PB2 (M6, AF0) |
| OUT_CALIB | PC13 (D1), PB2 (M6, AF0) | |
| REFIN | PB15 (R15, AF0) | |
| TS | PC13 (D1) |
FMC — контроллер внешней памяти
| Блок | Сигнал | Выводы |
|---|---|---|
| FMC | A0 | PF0 (E2, AF12) |
| A1 | PF1 (H3, AF12) | |
| A2 | PF2 (H2, AF12) | |
| A3 | PF3 (J2, AF12) | |
| A4 | PF4 (J3, AF12) | |
| A5 | PF5 (K3, AF12) | |
| A6 | PF12 (P6, AF12) | |
| A7 | PF13 (N6, AF12) | |
| A8 | PF14 (R7, AF12) | |
| A9 | PF15 (P7, AF12) | |
| A10 | PG0 (N7, AF12) | |
| A11 | PG1 (M7, AF12) | |
| A12 | PG2 (L15, AF12) | |
| A13 | PG3 (K15, AF12) | |
| A14 | PG4 (K14, AF12) | |
| A15 | PG5 (K13, AF12) | |
| A16 | PD11 (N14, AF12) | |
| A17 | PD12 (N13, AF12) | |
| A18 | PD13 (M15, AF12) | |
| A19 | PE3 (A1, AF12) | |
| A20 | PE4 (B1, AF12) | |
| A21 | PE5 (B2, AF12) | |
| A22 | PE6 (B3, AF12) | |
| A23 | PE2 (A2, AF12) | |
| A24 | PG13 (A8, AF12) | |
| A25 | PG14 (A7, AF12) | |
| ALE | PD12 (N13) | |
| BA0 | PG4 (K14, AF12) | |
| BA1 | PG5 (K13, AF12) | |
| CLE | PD11 (N14) | |
| CLK | PD3 (D11, AF12) | |
| D0 | PD14 (M14, AF12) | |
| D1 | PD15 (L14, AF12) | |
| D2 | PD0 (B12, AF12) | |
| D3 | PD1 (C12, AF12) | |
| D4 | PE7 (R8, AF12) | |
| D5 | PE8 (P8, AF12) | |
| D6 | PE9 (P9, AF12) | |
| D7 | PE10 (R9, AF12) | |
| D8 | PE11 (P10, AF12) | |
| D9 | PE12 (R10, AF12) | |
| D10 | PE13 (N11, AF12) | |
| D11 | PE14 (P11, AF12) | |
| D12 | PE15 (R11, AF12) | |
| D13 | PD8 (P15, AF12) | |
| D14 | PD9 (P14, AF12) | |
| D15 | PD10 (N15, AF12) | |
| D16 | PH8 (M12, AF12) | |
| D17 | PH9 (M13, AF12) | |
| D18 | PH10 (L13, AF12) | |
| D19 | PH11 (L12, AF12) | |
| D20 | PH12 (K12, AF12) | |
| D21 | PH13 (E12, AF12) | |
| D22 | PH14 (E13, AF12) | |
| D23 | PH15 (D13, AF12) | |
| D24 | PI0 (E14, AF12) | |
| D25 | PI1 (D14, AF12) | |
| D26 | PI2 (C14, AF12) | |
| D27 | PI3 (C13, AF12) | |
| D28 | PI6 (C3, AF12) | |
| D29 | PI7 (C2, AF12) | |
| D30 | PI9 (D3, AF12) | |
| D31 | PI10 (E3, AF12) | |
| DA0 | PD14 (M14, AF12) | |
| DA1 | PD15 (L14, AF12) | |
| DA2 | PD0 (B12, AF12) | |
| DA3 | PD1 (C12, AF12) | |
| DA4 | PE7 (R8, AF12) | |
| DA5 | PE8 (P8, AF12) | |
| DA6 | PE9 (P9, AF12) | |
| DA7 | PE10 (R9, AF12) | |
| DA8 | PE11 (P10, AF12) | |
| DA9 | PE12 (R10, AF12) | |
| DA10 | PE13 (N11, AF12) | |
| DA11 | PE14 (P11, AF12) | |
| DA12 | PE15 (R11, AF12) | |
| DA13 | PD8 (P15, AF12) | |
| DA14 | PD9 (P14, AF12) | |
| DA15 | PD10 (N15, AF12) | |
| INT | PG7 (J14, AF12) | |
| NBL0 | PE0 (A4, AF12) | |
| NBL1 | PE1 (A3, AF12) | |
| NBL2 | PI4 (D4, AF12) | |
| NBL3 | PI5 (C4, AF12) | |
| NCE | PG9 (C10, AF12), PC8 (G14, AF9) | |
| NE1 | PD7 (A11, AF12), PC7 (G15, AF9) | |
| NE2 | PG9 (C10, AF12), PC8 (G14, AF9) | |
| NE3 | PG10 (B10, AF12), PG6 (J15, AF12) | |
| NE4 | PG12 (B8, AF12) | |
| NL | PB7 (B5, AF12) | |
| NOE | PD4 (D10, AF12) | |
| NWAIT | PD6 (B11, AF12), PC6 (H15, AF9) | |
| NWE | PD5 (C11, AF12) | |
| SDCKE0 | PH2 (F4, AF12), PC3_C (M5, AF12), PC5 (P5, AF12) | |
| SDCKE1 | PB5 (A6, AF12), PH7 (N12, AF12) | |
| SDCLK | PG8 (H14, AF12) | |
| SDNCAS | PG15 (B7, AF12) | |
| SDNE0 | PH3 (G4, AF12), PC2_C (M4, AF12), PC4 (N5, AF12) | |
| SDNE1 | PB6 (B6, AF12), PH6 (M11, AF12) | |
| SDNRAS | PF11 (R6, AF12) | |
| SDNWE | PH5 (J4, AF12), PC0 (M2, AF12), PA7 (R3, AF12) |
DCMI — интерфейс цифровой камеры
| Блок | Сигнал | Выводы |
|---|---|---|
| DCMI | D0 | PA9 (E15, AF13), PC6 (H15, AF13), PH9 (M13, AF13) |
| D1 | PA10 (D15, AF13), PC7 (G15, AF13), PH10 (L13, AF13) | |
| D2 | PE0 (A4, AF13), PG10 (B10, AF13), PC8 (G14, AF13), PH11 (L12, AF13) | |
| D3 | PE1 (A3, AF13), PG11 (B9, AF13), PC9 (F14, AF13), PH12 (K12, AF13) | |
| D4 | PE4 (B1, AF13), PC11 (B13, AF13), PH14 (E13, AF13) | |
| D5 | PB6 (B6, AF13), PI4 (D4, AF13), PD3 (D11, AF13) | |
| D6 | PB8 (A5, AF13), PE5 (B2, AF13), PI6 (C3, AF13) | |
| D7 | PE6 (B3, AF13), PB9 (B4, AF13), PI7 (C2, AF13) | |
| D8 | PC10 (B14, AF13), PI1 (D14, AF13), PH6 (M11, AF13) | |
| D9 | PC12 (A12, AF13), PI2 (C14, AF13), PH7 (N12, AF13) | |
| D10 | PB5 (A6, AF13), PD6 (B11, AF13), PI3 (C13, AF13) | |
| D11 | PD2 (D12, AF13), PH15 (D13, AF13), PF10 (L1, AF13) | |
| D12 | PG6 (J15, AF13), PF11 (R6, AF13) | |
| D13 | PG15 (B7, AF13), PI0 (E14, AF13), PG7 (J14, AF13) | |
| HSYNC | PH8 (M12, AF13), PA4 (N4, AF13) | |
| PIXCLK | PA6 (P3, AF13) | |
| VSYNC | PB7 (B5, AF13), PI5 (C4, AF13), PG9 (C10, AF13) |
LTDC — контроллер TFT-дисплея
| Блок | Сигнал | Выводы |
|---|---|---|
| LTDC | B0 | PG14 (A7, AF14), PE4 (B1, AF14) |
| B1 | PG12 (B8, AF14), PA10 (D15, AF14) | |
| B2 | PG10 (B10, AF14), PD6 (B11, AF14), PC9 (F14, AF14), PA3 (R2, AF9) | |
| B3 | PG11 (B9, AF14), PA8 (F15, AF13), PD10 (N15, AF14) | |
| B4 | PG12 (B8, AF9), PI4 (D4, AF14), PA10 (D15, AF12), PE12 (R10, AF14) | |
| B5 | PI5 (C4, AF14), PA3 (R2, AF14) | |
| B6 | PB8 (A5, AF14), PI6 (C3, AF14) | |
| B7 | PB9 (B4, AF14), PI7 (C2, AF14) | |
| CLK | PG7 (J14, AF14), PE14 (P11, AF14) | |
| DE | PF10 (L1, AF14), PE13 (N11, AF14) | |
| G0 | PE5 (B2, AF14), PB1 (R4, AF14) | |
| G1 | PE6 (B3, AF14), PB0 (R5, AF14) | |
| G2 | PH13 (E12, AF14), PA6 (P3, AF14) | |
| G3 | PG10 (B10, AF9), PH14 (E13, AF14), PC9 (F14, AF10), PE11 (P10, AF14) | |
| G4 | PH15 (D13, AF14), PH4 (H4, AF14), PB10 (R12, AF14) | |
| G5 | PI0 (E14, AF14), PH4 (H4, AF9), PB11 (R13, AF14) | |
| G6 | PI1 (D14, AF14), PI11 (E4, AF9), PC7 (G15, AF14) | |
| G7 | PI2 (C14, AF14), PD3 (D11, AF14), PG8 (H14, AF14) | |
| HSYNC | PI10 (E3, AF14), PC6 (H15, AF14) | |
| R0 | PG13 (A8, AF14), PH2 (F4, AF14) | |
| R1 | PH3 (G4, AF14), PA2 (P2, AF14) | |
| R2 | PC10 (B14, AF14), PH8 (M12, AF14), PA1 (N2, AF14) | |
| R3 | PH9 (M13, AF14), PB0 (R5, AF9) | |
| R4 | PA11 (C15, AF14), PH10 (L13, AF14), PA5 (P4, AF14) | |
| R5 | PA12 (B15, AF14), PA9 (E15, AF14), PH11 (L12, AF14), PC0 (M2, AF14) | |
| R6 | PA8 (F15, AF14), PH12 (K12, AF14), PB1 (R4, AF9) | |
| R7 | PG6 (J15, AF14), PE15 (R11, AF14) | |
| VSYNC | PI9 (D3, AF14), PA4 (N4, AF14) |
DFSDM — цифровой фильтр сигма-дельта модуляторов
| Блок | Сигнал | Выводы |
|---|---|---|
| DFSDM1 | CKIN0 | PC0 (M2, AF3) |
| CKIN1 | PD7 (A11, AF6), PC2_C (M4, AF3), PB2 (M6, AF4), PB13 (P13, AF6) | |
| CKIN2 | PC4 (N5, AF3), PE8 (P8, AF3), PB15 (R15, AF6) | |
| CKIN3 | PE5 (B2, AF3), PC6 (H15, AF4), PD8 (P15, AF3) | |
| CKIN4 | PD6 (B11, AF3), PC1 (M3, AF4), PE11 (P10, AF3) | |
| CKIN5 | PB7 (B5, AF11), PC10 (B14, AF3), PE13 (N11, AF3) | |
| CKIN6 | PD0 (B12, AF3), PF14 (R7, AF3) | |
| CKIN7 | PB8 (A5, AF3), PB11 (R13, AF6) | |
| CKOUT | PD3 (D11, AF3), PC2_C (M4, AF6), PD10 (N15, AF3), PE9 (P9, AF3), PB0 (R5, AF6) | |
| DATIN0 | PC1 (M3, AF3) | |
| DATIN1 | PD6 (B11, AF4), PC3_C (M5, AF3), PB12 (P12, AF6), PB1 (R4, AF6) | |
| DATIN2 | PC5 (P5, AF3), PE7 (R8, AF3), PB14 (R14, AF6) | |
| DATIN3 | PE4 (B1, AF3), PC7 (G15, AF4), PD9 (P14, AF3) | |
| DATIN4 | PD7 (A11, AF3), PC0 (M2, AF6), PE10 (R9, AF3) | |
| DATIN5 | PB6 (B6, AF11), PC11 (B13, AF3), PE12 (R10, AF3) | |
| DATIN6 | PD1 (C12, AF3), PF13 (N6, AF3) | |
| DATIN7 | PB9 (B4, AF3), PB10 (R12, AF6) |
SWD и JTAG — отладочный интерфейс
| Блок | Сигнал | Выводы |
|---|---|---|
| DEBUG | JTCK-SWCLK | PA14 (JTCK/SWCLK) (A14, AF0) |
| JTDI | PA15 (JTDI) (A13, AF0) | |
| JTDO-SWO | PB3 (JTDO/TRACESWO) (A10, AF0) | |
| JTMS-SWDIO | PA13 (JTMS/SWDIO) (A15, AF0) | |
| TRACECLK | PE2 (A2, AF0) | |
| TRACED0 | PE3 (A1, AF0), PG13 (A8, AF0), PC1 (M3, AF0) | |
| TRACED1 | PG14 (A7, AF0), PE4 (B1, AF0), PC8 (G14, AF0) | |
| TRACED2 | PE5 (B2, AF0), PD2 (D12, AF0) | |
| TRACED3 | PC12 (A12, AF0), PE6 (B3, AF0) |
Тактирование — входы кварца и выходы тактовых сигналов
| Блок | Сигнал | Выводы |
|---|---|---|
| RCC | MCO_1 | PA8 (F15, AF0) |
| MCO_2 | PC9 (F14, AF0) | |
| OSC_IN | PH0-OSC_IN (G1) | |
| OSC_OUT | PH1-OSC_OUT (H1) | |
| OSC32_IN | PC14-OSC32_IN (OSC32_IN) (E1) | |
| OSC32_OUT | PC15-OSC32_OUT (OSC32_OUT) (F1) |
Пробуждение — выводы пробуждения и защиты от вскрытия
| Блок | Сигнал | Выводы |
|---|---|---|
| WKUP | PWR_CSLEEP | PC3_C (M5) |
| PWR_CSTOP | PC2_C (M4) | |
| PWR_WKUP1 | PA0 (N3) | |
| PWR_WKUP2 | PA2 (P2) | |
| PWR_WKUP3 | PI8 (D2) | |
| PWR_WKUP4 | PC13 (D1) | |
| PWR_WKUP5 | PI11 (E4) | |
| PWR_WKUP6 | PC1 (M3) | |
| RTC_TAMP1 | PC13 (D1) | |
| RTC_TAMP2 | PI8 (D2) | |
| RTC_TAMP3 | PC1 (M3) |
Блоки без собственных выводов: USB_OTG_FS1 (USB On-The-Go Full Speed), USB_OTG_HS1 (USB On-The-Go High Speed), HDMI_CEC (шина управления HDMI), TIM6 (таймер), TIM7 (таймер), IWDG1 (независимый сторожевой таймер), WWDG1 (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел), DMA2D (графический ускоритель Chrom-ART).
Таблица выводов
Все 201 шарик корпуса UFBGA176+25 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.
| Шарик | Имя | Тип | Функции |
|---|---|---|---|
| A1 | PE3 | ввод-вывод | DEBUG_TRACED0 (AF0), FMC_A19 (AF12), SAI1_SD_B (AF6), SAI4_SD_B (AF8), TIM15_BKIN (AF4) |
| A2 | PE2 | ввод-вывод | DEBUG_TRACECLK (AF0), ETH_TXD3 (AF11), FMC_A23 (AF12), QUADSPI_BK1_IO2 (AF9), SAI1_CK1 (AF2), SAI1_MCLK_A (AF6), SAI4_CK1 (AF10), SAI4_MCLK_A (AF8), SPI4_SCK (AF5) |
| A3 | PE1 | ввод-вывод | DCMI_D3 (AF13), FMC_NBL1 (AF12), HRTIM_SCOUT (AF3), LPTIM1_IN2 (AF1), UART8_TX (AF8) |
| A4 | PE0 | ввод-вывод | DCMI_D2 (AF13), FMC_NBL0 (AF12), HRTIM_SCIN (AF3), LPTIM1_ETR (AF1), LPTIM2_ETR (AF4), SAI2_MCLK_A (AF10), TIM4_ETR (AF2), UART8_RX (AF8) |
| A5 | PB8 | ввод-вывод | DCMI_D6 (AF13), DFSDM1_CKIN7 (AF3), ETH_TXD3 (AF11), FDCAN1_RX (AF9), I2C1_SCL (AF4), I2C4_SCL (AF6), LTDC_B6 (AF14), SDMMC1_CKIN (AF7), SDMMC1_D4 (AF12), SDMMC2_D4 (AF10), TIM16_CH1 (AF1), TIM4_CH3 (AF2), UART4_RX (AF8) |
| A6 | PB5 | ввод-вывод | DCMI_D10 (AF13), ETH_PPS_OUT (AF11), FDCAN2_RX (AF9), FMC_SDCKE1 (AF12), HRTIM_EEV7 (AF3), I2C1_SMBA (AF4), I2C4_SMBA (AF6), I2S1_SDO (AF5), I2S3_SDO (AF7), SPI1_MOSI (AF5), SPI3_MOSI (AF7), SPI6_MOSI (AF8), TIM17_BKIN (AF1), TIM3_CH2 (AF2), UART5_RX (AF14), USB_OTG_HS_ULPI_D7 (AF10) |
| A7 | PG14 | ввод-вывод | DEBUG_TRACED1 (AF0), ETH_TXD1 (AF11), FMC_A25 (AF12), LPTIM1_ETR (AF1), LTDC_B0 (AF14), QUADSPI_BK2_IO3 (AF9), SPI6_MOSI (AF5), USART6_TX (AF7) |
| A8 | PG13 | ввод-вывод | DEBUG_TRACED0 (AF0), ETH_TXD0 (AF11), FMC_A24 (AF12), HRTIM_EEV10 (AF2), LPTIM1_OUT (AF1), LTDC_R0 (AF14), SPI6_SCK (AF5), USART6_CTS (AF7), USART6_NSS (AF7) |
| A9 | PB4 (NJTRST) | ввод-вывод | DEBUG_JTRST, HRTIM_EEV6 (AF3), I2S1_SDI (AF5), I2S2_WS (AF7), I2S3_SDI (AF6), SDMMC2_D3 (AF9), SPI1_MISO (AF5), SPI2_NSS (AF7), SPI3_MISO (AF6), SPI6_MISO (AF8), TIM16_BKIN (AF1), TIM3_CH1 (AF2), UART7_TX (AF11) |
| A10 | PB3 (JTDO/TRACESWO) | ввод-вывод | CRS_SYNC (AF10), DEBUG_JTDO-SWO (AF0), HRTIM_FLT4 (AF2), I2S1_CK (AF5), I2S3_CK (AF6), SDMMC2_D2 (AF9), SPI1_SCK (AF5), SPI3_SCK (AF6), SPI6_SCK (AF8), TIM2_CH2 (AF1), UART7_RX (AF11) |
| A11 | PD7 | ввод-вывод | DFSDM1_CKIN1 (AF6), DFSDM1_DATIN4 (AF3), FMC_NE1 (AF12), I2S1_SDO (AF5), SDMMC2_CMD (AF11), SPDIFRX1_IN0 (AF9), SPI1_MOSI (AF5), USART2_CK (AF7) |
| A12 | PC12 | ввод-вывод | DCMI_D9 (AF13), DEBUG_TRACED3 (AF0), HRTIM_EEV2 (AF2), I2S3_SDO (AF6), SDMMC1_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7) |
| A13 | PA15 (JTDI) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, CEC (AF4), DEBUG_JTDI (AF0), HRTIM_FLT1 (AF2), I2S1_WS (AF5), I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF7), TIM2_CH1 (AF1), TIM2_ETR (AF1), UART4_DE (AF8), UART4_RTS (AF8), UART7_TX (AF11) |
| A14 | PA14 (JTCK/SWCLK) | ввод-вывод | DEBUG_JTCK-SWCLK (AF0) |
| A15 | PA13 (JTMS/SWDIO) | ввод-вывод | DEBUG_JTMS-SWDIO (AF0) |
| B1 | PE4 | ввод-вывод | DCMI_D4 (AF13), DEBUG_TRACED1 (AF0), DFSDM1_DATIN3 (AF3), FMC_A20 (AF12), LTDC_B0 (AF14), SAI1_D2 (AF2), SAI1_FS_A (AF6), SAI4_D2 (AF10), SAI4_FS_A (AF8), SPI4_NSS (AF5), TIM15_CH1N (AF4) |
| B2 | PE5 | ввод-вывод | DCMI_D6 (AF13), DEBUG_TRACED2 (AF0), DFSDM1_CKIN3 (AF3), FMC_A21 (AF12), LTDC_G0 (AF14), SAI1_CK2 (AF2), SAI1_SCK_A (AF6), SAI4_CK2 (AF10), SAI4_SCK_A (AF8), SPI4_MISO (AF5), TIM15_CH1 (AF4) |
| B3 | PE6 | ввод-вывод | DCMI_D7 (AF13), DEBUG_TRACED3 (AF0), FMC_A22 (AF12), LTDC_G1 (AF14), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI2_MCLK_B (AF10), SAI4_D1 (AF9), SAI4_SD_A (AF8), SPI4_MOSI (AF5), TIM15_CH2 (AF4), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11) |
| B4 | PB9 | ввод-вывод | DAC1_EXTI9, DCMI_D7 (AF13), DFSDM1_DATIN7 (AF3), FDCAN1_TX (AF9), I2C1_SDA (AF4), I2C4_SDA (AF6), I2C4_SMBA (AF11), I2S2_WS (AF5), LTDC_B7 (AF14), SDMMC1_CDIR (AF7), SDMMC1_D5 (AF12), SDMMC2_D5 (AF10), SPI2_NSS (AF5), TIM17_CH1 (AF1), TIM4_CH4 (AF2), UART4_TX (AF8) |
| B5 | PB7 | ввод-вывод | DCMI_VSYNC (AF13), DFSDM1_CKIN5 (AF11), FMC_NL (AF12), HRTIM_EEV9 (AF3), I2C1_SDA (AF4), I2C4_SDA (AF6), LPUART1_RX (AF8), PWR_PVD_IN, TIM17_CH1N (AF1), TIM4_CH2 (AF2), USART1_RX (AF7) |
| B6 | PB6 | ввод-вывод | CEC (AF5), DCMI_D5 (AF13), DFSDM1_DATIN5 (AF11), FDCAN2_TX (AF9), FMC_SDNE1 (AF12), HRTIM_EEV8 (AF3), I2C1_SCL (AF4), I2C4_SCL (AF6), LPUART1_TX (AF8), QUADSPI_BK1_NCS (AF10), TIM16_CH1N (AF1), TIM4_CH1 (AF2), UART5_TX (AF14), USART1_TX (AF7) |
| B7 | PG15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D13 (AF13), FMC_SDNCAS (AF12), USART6_CTS (AF7), USART6_NSS (AF7) |
| B8 | PG12 | ввод-вывод | ETH_TXD1 (AF11), FMC_NE4 (AF12), HRTIM_EEV5 (AF2), LPTIM1_IN1 (AF1), LTDC_B1 (AF14), LTDC_B4 (AF9), SPDIFRX1_IN1 (AF8), SPI6_MISO (AF5), USART6_DE (AF7), USART6_RTS (AF7) |
| B9 | PG11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D3 (AF13), ETH_TX_EN (AF11), HRTIM_EEV4 (AF2), I2S1_CK (AF5), LPTIM1_IN2 (AF1), LTDC_B3 (AF14), SDMMC2_D2 (AF10), SPDIFRX1_IN0 (AF8), SPI1_SCK (AF5) |
| B10 | PG10 | ввод-вывод | DCMI_D2 (AF13), FMC_NE3 (AF12), HRTIM_FLT5 (AF2), I2S1_WS (AF5), LTDC_B2 (AF14), LTDC_G3 (AF9), SAI2_SD_B (AF10), SPI1_NSS (AF5) |
| B11 | PD6 | ввод-вывод | DCMI_D10 (AF13), DFSDM1_CKIN4 (AF3), DFSDM1_DATIN1 (AF4), FMC_NWAIT (AF12), I2S3_SDO (AF5), LTDC_B2 (AF14), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF10), SAI4_SD_A (AF8), SDMMC2_CK (AF11), SPI3_MOSI (AF5), USART2_RX (AF7) |
| B12 | PD0 | ввод-вывод | DFSDM1_CKIN6 (AF3), FDCAN1_RX (AF9), FMC_D2 (AF12), FMC_DA2 (AF12), SAI3_SCK_A (AF6), UART4_RX (AF8) |
| B13 | PC11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D4 (AF13), DFSDM1_DATIN5 (AF3), HRTIM_FLT2 (AF2), I2S3_SDI (AF6), QUADSPI_BK2_NCS (AF9), SDMMC1_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7) |
| B14 | PC10 | ввод-вывод | DCMI_D8 (AF13), DFSDM1_CKIN5 (AF3), HRTIM_EEV1 (AF2), I2S3_CK (AF6), LTDC_R2 (AF14), QUADSPI_BK1_IO1 (AF9), SDMMC1_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7) |
| B15 | PA12 | ввод-вывод | FDCAN1_TX (AF9), HRTIM_CHD2 (AF2), I2S2_CK (AF5), LPUART1_DE (AF3), LPUART1_RTS (AF3), LTDC_R5 (AF14), SAI2_FS_B (AF8), SPI2_SCK (AF5), TIM1_ETR (AF1), UART4_TX (AF6), USART1_DE (AF7), USART1_RTS (AF7), USB_OTG_FS_DP (AF10) |
| C1 | VBAT | питание | — |
| C2 | PI7 | ввод-вывод | DCMI_D7 (AF13), FMC_D29 (AF12), LTDC_B7 (AF14), SAI2_FS_A (AF10), TIM8_CH3 (AF3) |
| C3 | PI6 | ввод-вывод | DCMI_D6 (AF13), FMC_D28 (AF12), LTDC_B6 (AF14), SAI2_SD_A (AF10), TIM8_CH2 (AF3) |
| C4 | PI5 | ввод-вывод | DCMI_VSYNC (AF13), FMC_NBL3 (AF12), LTDC_B5 (AF14), SAI2_SCK_A (AF10), TIM8_CH1 (AF3) |
| C5 | VDD | питание | — |
| C6 | PDR_ON | питание | — |
| C7 | VDD | питание | — |
| C8 | VDD | питание | — |
| C9 | VDD | питание | — |
| C10 | PG9 | ввод-вывод | DAC1_EXTI9, DCMI_VSYNC (AF13), FMC_NCE (AF12), FMC_NE2 (AF12), I2S1_SDI (AF5), QUADSPI_BK2_IO2 (AF9), SAI2_FS_B (AF10), SPDIFRX1_IN3 (AF8), SPI1_MISO (AF5), USART6_RX (AF7) |
| C11 | PD5 | ввод-вывод | FMC_NWE (AF12), HRTIM_EEV3 (AF2), USART2_TX (AF7) |
| C12 | PD1 | ввод-вывод | DFSDM1_DATIN6 (AF3), FDCAN1_TX (AF9), FMC_D3 (AF12), FMC_DA3 (AF12), SAI3_SD_A (AF6), UART4_TX (AF8) |
| C13 | PI3 | ввод-вывод | DCMI_D10 (AF13), FMC_D27 (AF12), I2S2_SDO (AF5), SPI2_MOSI (AF5), TIM8_ETR (AF3) |
| C14 | PI2 | ввод-вывод | DCMI_D9 (AF13), FMC_D26 (AF12), I2S2_SDI (AF5), LTDC_G7 (AF14), SPI2_MISO (AF5), TIM8_CH4 (AF3) |
| C15 | PA11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FDCAN1_RX (AF9), HRTIM_CHD1 (AF2), I2S2_WS (AF5), LPUART1_CTS (AF3), LTDC_R4 (AF14), SPI2_NSS (AF5), TIM1_CH4 (AF1), UART4_RX (AF6), USART1_CTS (AF7), USART1_NSS (AF7), USB_OTG_FS_DM (AF10) |
| D1 | PC13 | ввод-вывод | PWR_WKUP4, RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS |
| D2 | PI8 | ввод-вывод | PWR_WKUP3, RTC_TAMP2 |
| D3 | PI9 | ввод-вывод | DAC1_EXTI9, FDCAN1_RX (AF9), FMC_D30 (AF12), LTDC_VSYNC (AF14), UART4_RX (AF8) |
| D4 | PI4 | ввод-вывод | DCMI_D5 (AF13), FMC_NBL2 (AF12), LTDC_B4 (AF14), SAI2_MCLK_A (AF10), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF11), TIM8_BKIN_COMP2 (AF11) |
| D5 | VSS | питание | — |
| D6 | BOOT0 | загрузка | — |
| D7 | VSS | питание | — |
| D8 | VSS | питание | — |
| D9 | VSS | питание | — |
| D10 | PD4 | ввод-вывод | FMC_NOE (AF12), HRTIM_FLT3 (AF2), SAI3_FS_A (AF6), USART2_DE (AF7), USART2_RTS (AF7) |
| D11 | PD3 | ввод-вывод | DCMI_D5 (AF13), DFSDM1_CKOUT (AF3), FMC_CLK (AF12), I2S2_CK (AF5), LTDC_G7 (AF14), SPI2_SCK (AF5), USART2_CTS (AF7), USART2_NSS (AF7) |
| D12 | PD2 | ввод-вывод | DCMI_D11 (AF13), DEBUG_TRACED2 (AF0), SDMMC1_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8) |
| D13 | PH15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DCMI_D11 (AF13), FMC_D23 (AF12), LTDC_G4 (AF14), TIM8_CH3N (AF3) |
| D14 | PI1 | ввод-вывод | DCMI_D8 (AF13), FMC_D25 (AF12), I2S2_CK (AF5), LTDC_G6 (AF14), SPI2_SCK (AF5), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF11), TIM8_BKIN2_COMP2 (AF11) |
| D15 | PA10 | ввод-вывод | DCMI_D1 (AF13), HRTIM_CHC2 (AF2), LPUART1_RX (AF3), LTDC_B1 (AF14), LTDC_B4 (AF12), MDIOS_MDIO (AF11), TIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10) |
| E1 | PC14-OSC32_IN (OSC32_IN) | ввод-вывод | RCC_OSC32_IN |
| E2 | PF0 | ввод-вывод | FMC_A0 (AF12), I2C2_SDA (AF4) |
| E3 | PI10 | ввод-вывод | ETH_RX_ER (AF11), FMC_D31 (AF12), LTDC_HSYNC (AF14) |
| E4 | PI11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, LTDC_G6 (AF9), PWR_WKUP5, USB_OTG_HS_ULPI_DIR (AF10) |
| E12 | PH13 | ввод-вывод | FDCAN1_TX (AF9), FMC_D21 (AF12), LTDC_G2 (AF14), TIM8_CH1N (AF3), UART4_TX (AF8) |
| E13 | PH14 | ввод-вывод | DCMI_D4 (AF13), FDCAN1_RX (AF9), FMC_D22 (AF12), LTDC_G3 (AF14), TIM8_CH2N (AF3), UART4_RX (AF8) |
| E14 | PI0 | ввод-вывод | DCMI_D13 (AF13), FMC_D24 (AF12), I2S2_WS (AF5), LTDC_G5 (AF14), SPI2_NSS (AF5), TIM5_CH4 (AF2) |
| E15 | PA9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), ETH_TX_ER (AF11), HRTIM_CHC1 (AF2), I2C3_SMBA (AF4), I2S2_CK (AF5), LPUART1_TX (AF3), LTDC_R5 (AF14), SPI2_SCK (AF5), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS |
| F1 | PC15-OSC32_OUT (OSC32_OUT) | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT |
| F2 | VSS | питание | — |
| F3 | VDD | питание | — |
| F4 | PH2 | ввод-вывод | ADC3_INP13, ETH_CRS (AF11), FMC_SDCKE0 (AF12), LPTIM1_IN2 (AF1), LTDC_R0 (AF14), QUADSPI_BK2_IO0 (AF9), SAI2_SCK_B (AF10) |
| F6 | VSS | питание | — |
| F7 | VSS | питание | — |
| F8 | VSS | питание | — |
| F9 | VSS | питание | — |
| F10 | VSS | питание | — |
| F12 | VSS | питание | — |
| F13 | VCAP | питание | — |
| F14 | PC9 | ввод-вывод | DAC1_EXTI9, DCMI_D3 (AF13), I2C3_SDA (AF4), I2S_CKIN (AF5), LTDC_B2 (AF14), LTDC_G3 (AF10), QUADSPI_BK1_IO0 (AF9), RCC_MCO_2 (AF0), SDMMC1_D1 (AF12), SWPMI1_SUSPEND (AF11), TIM3_CH4 (AF2), TIM8_CH4 (AF3), UART5_CTS (AF8) |
| F15 | PA8 | ввод-вывод | HRTIM_CHB2 (AF2), I2C3_SCL (AF4), LTDC_B3 (AF13), LTDC_R6 (AF14), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF12), TIM8_BKIN2_COMP2 (AF12), UART7_RX (AF11), USART1_CK (AF7), USB_OTG_FS_SOF (AF10) |
| G1 | PH0-OSC_IN | ввод-вывод | RCC_OSC_IN |
| G2 | VSS | питание | — |
| G3 | VDD | питание | — |
| G4 | PH3 | ввод-вывод | ADC3_INN13, ADC3_INP14, ETH_COL (AF11), FMC_SDNE0 (AF12), LTDC_R1 (AF14), QUADSPI_BK2_IO1 (AF9), SAI2_MCLK_B (AF10) |
| G6 | VSS | питание | — |
| G7 | VSS | питание | — |
| G8 | VSS | питание | — |
| G9 | VSS | питание | — |
| G10 | VSS | питание | — |
| G12 | VSS | питание | — |
| G13 | VDD | питание | — |
| G14 | PC8 | ввод-вывод | DCMI_D2 (AF13), DEBUG_TRACED1 (AF0), FMC_NCE (AF9), FMC_NE2 (AF9), HRTIM_CHB1 (AF1), SDMMC1_D0 (AF12), SWPMI1_RX (AF11), TIM3_CH3 (AF2), TIM8_CH3 (AF3), UART5_DE (AF8), UART5_RTS (AF8), USART6_CK (AF7) |
| G15 | PC7 | ввод-вывод | DCMI_D1 (AF13), DEBUG_TRGIO (AF0), DFSDM1_DATIN3 (AF4), FMC_NE1 (AF9), HRTIM_CHA2 (AF1), I2S3_MCK (AF6), LTDC_G6 (AF14), SDMMC1_D123DIR (AF8), SDMMC1_D7 (AF12), SDMMC2_D7 (AF10), SWPMI1_TX (AF11), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF7) |
| H1 | PH1-OSC_OUT | ввод-вывод | RCC_OSC_OUT |
| H2 | PF2 | ввод-вывод | FMC_A2 (AF12), I2C2_SMBA (AF4) |
| H3 | PF1 | ввод-вывод | FMC_A1 (AF12), I2C2_SCL (AF4) |
| H4 | PH4 | ввод-вывод | ADC3_INN14, ADC3_INP15, I2C2_SCL (AF4), LTDC_G4 (AF14), LTDC_G5 (AF9), USB_OTG_HS_ULPI_NXT (AF10) |
| H6 | VSS | питание | — |
| H7 | VSS | питание | — |
| H8 | VSS | питание | — |
| H9 | VSS | питание | — |
| H10 | VSS | питание | — |
| H12 | VSS | питание | — |
| H13 | VDD33_USB | питание | — |
| H14 | PG8 | ввод-вывод | ETH_PPS_OUT (AF11), FMC_SDCLK (AF12), LTDC_G7 (AF14), SPDIFRX1_IN2 (AF8), SPI6_NSS (AF5), TIM8_ETR (AF3), USART6_DE (AF7), USART6_RTS (AF7) |
| H15 | PC6 | ввод-вывод | DCMI_D0 (AF13), DFSDM1_CKIN3 (AF4), FMC_NWAIT (AF9), HRTIM_CHA1 (AF1), I2S2_MCK (AF5), LTDC_HSYNC (AF14), SDMMC1_D0DIR (AF8), SDMMC1_D6 (AF12), SDMMC2_D6 (AF10), SWPMI1_IO, TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF7) |
| J1 | NRST | сброс | — |
| J2 | PF3 | ввод-вывод | ADC3_INP5, FMC_A3 (AF12) |
| J3 | PF4 | ввод-вывод | ADC3_INN5, ADC3_INP9, FMC_A4 (AF12) |
| J4 | PH5 | ввод-вывод | ADC3_INN15, ADC3_INP16, FMC_SDNWE (AF12), I2C2_SDA (AF4), SPI5_NSS (AF5) |
| J6 | VSS | питание | — |
| J7 | VSS | питание | — |
| J8 | VSS | питание | — |
| J9 | VSS | питание | — |
| J10 | VSS | питание | — |
| J12 | VDD | питание | — |
| J13 | VDD | питание | — |
| J14 | PG7 | ввод-вывод | DCMI_D13 (AF13), FMC_INT (AF12), HRTIM_CHE2 (AF2), LTDC_CLK (AF14), SAI1_MCLK_A (AF6), USART6_CK (AF7) |
| J15 | PG6 | ввод-вывод | DCMI_D12 (AF13), FMC_NE3 (AF12), HRTIM_CHE1 (AF2), LTDC_R7 (AF14), QUADSPI_BK1_NCS (AF10), TIM17_BKIN (AF1) |
| K1 | PF7 | ввод-вывод | ADC3_INP3, QUADSPI_BK1_IO2 (AF9), SAI1_MCLK_B (AF6), SAI4_MCLK_B (AF8), SPI5_SCK (AF5), TIM17_CH1 (AF1), UART7_TX (AF7) |
| K2 | PF6 | ввод-вывод | ADC3_INN4, ADC3_INP8, QUADSPI_BK1_IO3 (AF9), SAI1_SD_B (AF6), SAI4_SD_B (AF8), SPI5_NSS (AF5), TIM16_CH1 (AF1), UART7_RX (AF7) |
| K3 | PF5 | ввод-вывод | ADC3_INP4, FMC_A5 (AF12) |
| K4 | VDD | питание | — |
| K6 | VSS | питание | — |
| K7 | VSS | питание | — |
| K8 | VSS | питание | — |
| K9 | VSS | питание | — |
| K10 | VSS | питание | — |
| K12 | PH12 | ввод-вывод | DCMI_D3 (AF13), FMC_D20 (AF12), I2C4_SDA (AF4), LTDC_R6 (AF14), TIM5_CH3 (AF2) |
| K13 | PG5 | ввод-вывод | FMC_A15 (AF12), FMC_BA1 (AF12), TIM1_ETR (AF1) |
| K14 | PG4 | ввод-вывод | FMC_A14 (AF12), FMC_BA0 (AF12), TIM1_BKIN2 (AF1), TIM1_BKIN2_COMP1 (AF11), TIM1_BKIN2_COMP2 (AF11) |
| K15 | PG3 | ввод-вывод | FMC_A13 (AF12), TIM8_BKIN2 (AF3), TIM8_BKIN2_COMP1 (AF11), TIM8_BKIN2_COMP2 (AF11) |
| L1 | PF10 | ввод-вывод | ADC3_INN2, ADC3_INP6, DCMI_D11 (AF13), LTDC_DE (AF14), QUADSPI_CLK (AF9), SAI1_D3 (AF2), SAI4_D3 (AF10), TIM16_BKIN (AF1) |
| L2 | PF9 | ввод-вывод | ADC3_INP2, DAC1_EXTI9, QUADSPI_BK1_IO1 (AF10), SAI1_FS_B (AF6), SAI4_FS_B (AF8), SPI5_MOSI (AF5), TIM14_CH1 (AF9), TIM17_CH1N (AF1), UART7_CTS (AF7) |
| L3 | PF8 | ввод-вывод | ADC3_INN3, ADC3_INP7, QUADSPI_BK1_IO0 (AF10), SAI1_SCK_B (AF6), SAI4_SCK_B (AF8), SPI5_MISO (AF5), TIM13_CH1 (AF9), TIM16_CH1N (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| L4 | VSS | питание | — |
| L12 | PH11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DCMI_D2 (AF13), FMC_D19 (AF12), I2C4_SCL (AF4), LTDC_R5 (AF14), TIM5_CH2 (AF2) |
| L13 | PH10 | ввод-вывод | DCMI_D1 (AF13), FMC_D18 (AF12), I2C4_SMBA (AF4), LTDC_R4 (AF14), TIM5_CH1 (AF2) |
| L14 | PD15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D1 (AF12), FMC_DA1 (AF12), SAI3_MCLK_A (AF6), TIM4_CH4 (AF2), UART8_DE (AF8), UART8_RTS (AF8) |
| L15 | PG2 | ввод-вывод | FMC_A12 (AF12), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF11), TIM8_BKIN_COMP2 (AF11) |
| M1 | VSSA | питание | — |
| M2 | PC0 | ввод-вывод | ADC1_INP10, ADC2_INP10, ADC3_INP10, DFSDM1_CKIN0 (AF3), DFSDM1_DATIN4 (AF6), FMC_SDNWE (AF12), LTDC_R5 (AF14), SAI2_FS_B (AF8), USB_OTG_HS_ULPI_STP (AF10) |
| M3 | PC1 | ввод-вывод | ADC1_INN10, ADC1_INP11, ADC2_INN10, ADC2_INP11, ADC3_INN10, ADC3_INP11, DEBUG_TRACED0 (AF0), DFSDM1_CKIN4 (AF4), DFSDM1_DATIN0 (AF3), ETH_MDC (AF11), I2S2_SDO (AF5), MDIOS_MDC (AF12), PWR_WKUP6, RTC_TAMP3, SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF10), SAI4_SD_A (AF8), SDMMC2_CK (AF9), SPI2_MOSI (AF5) |
| M4 | PC2_C | ввод-вывод | ADC3_INN1, ADC3_INP0, DFSDM1_CKIN1 (AF3), DFSDM1_CKOUT (AF6), ETH_TXD2 (AF11), FMC_SDNE0 (AF12), I2S2_SDI (AF5), PWR_CSTOP, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10) |
| M5 | PC3_C | ввод-вывод | ADC3_INP1, DFSDM1_DATIN1 (AF3), ETH_TX_CLK (AF11), FMC_SDCKE0 (AF12), I2S2_SDO (AF5), PWR_CSLEEP, SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10) |
| M6 | PB2 | ввод-вывод | COMP1_INP, DFSDM1_CKIN1 (AF4), ETH_TX_ER (AF11), I2S3_SDO (AF7), QUADSPI_CLK (AF9), RTC_OUT_ALARM (AF0), RTC_OUT_CALIB (AF0), SAI1_D1 (AF2), SAI1_SD_A (AF6), SAI4_D1 (AF10), SAI4_SD_A (AF8), SPI3_MOSI (AF7) |
| M7 | PG1 | ввод-вывод | FMC_A11 (AF12), OPAMP2_VINM, OPAMP2_VINM1 |
| M8 | VSS | питание | — |
| M9 | VSS | питание | — |
| M10 | VCAP | питание | — |
| M11 | PH6 | ввод-вывод | DCMI_D8 (AF13), ETH_RXD2 (AF11), FMC_SDNE1 (AF12), I2C2_SMBA (AF4), SPI5_SCK (AF5), TIM12_CH1 (AF2) |
| M12 | PH8 | ввод-вывод | DCMI_HSYNC (AF13), FMC_D16 (AF12), I2C3_SDA (AF4), LTDC_R2 (AF14), TIM5_ETR (AF2) |
| M13 | PH9 | ввод-вывод | DAC1_EXTI9, DCMI_D0 (AF13), FMC_D17 (AF12), I2C3_SMBA (AF4), LTDC_R3 (AF14), TIM12_CH2 (AF2) |
| M14 | PD14 | ввод-вывод | FMC_D0 (AF12), FMC_DA0 (AF12), SAI3_MCLK_B (AF6), TIM4_CH3 (AF2), UART8_CTS (AF8) |
| M15 | PD13 | ввод-вывод | FMC_A18 (AF12), I2C4_SDA (AF4), LPTIM1_OUT (AF1), QUADSPI_BK1_IO3 (AF9), SAI2_SCK_A (AF10), TIM4_CH2 (AF2) |
| N1 | VREF- | питание | — |
| N2 | PA1 | ввод-вывод | ADC1_INN16, ADC1_INP17, ETH_REF_CLK (AF11), ETH_RX_CLK (AF11), LPTIM3_OUT (AF3), LTDC_R2 (AF14), QUADSPI_BK1_IO3 (AF9), SAI2_MCLK_B (AF10), TIM15_CH1N (AF4), TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_DE (AF7), USART2_RTS (AF7) |
| N3 | PA0 | ввод-вывод | ADC1_INP16, ETH_CRS (AF11), PWR_WKUP1, SAI2_SD_B (AF10), SDMMC2_CMD (AF9), TIM15_BKIN (AF4), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7), USART2_NSS (AF7) |
| N4 | PA4 | ввод-вывод | ADC1_INP18, ADC2_INP18, DAC1_OUT1, DCMI_HSYNC (AF13), I2S1_WS (AF5), I2S3_WS (AF6), LTDC_VSYNC (AF14), SPI1_NSS (AF5), SPI3_NSS (AF6), SPI6_NSS (AF8), TIM5_ETR (AF2), USART2_CK (AF7), USB_OTG_HS_SOF (AF12) |
| N5 | PC4 | ввод-вывод | ADC1_INP4, ADC2_INP4, COMP1_INM, DFSDM1_CKIN2 (AF3), ETH_RXD0 (AF11), FMC_SDNE0 (AF12), I2S1_MCK (AF5), OPAMP1_VOUT, SPDIFRX1_IN2 (AF9) |
| N6 | PF13 | ввод-вывод | ADC2_INP2, DFSDM1_DATIN6 (AF3), FMC_A7 (AF12), I2C4_SMBA (AF4) |
| N7 | PG0 | ввод-вывод | FMC_A10 (AF12) |
| N8 | VDD | питание | — |
| N9 | VDD | питание | — |
| N10 | VDD | питание | — |
| N11 | PE13 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN5 (AF3), FMC_D10 (AF12), FMC_DA10 (AF12), LTDC_DE (AF14), SAI2_FS_B (AF10), SPI4_MISO (AF5), TIM1_CH3 (AF1) |
| N12 | PH7 | ввод-вывод | DCMI_D9 (AF13), ETH_RXD3 (AF11), FMC_SDCKE1 (AF12), I2C3_SCL (AF4), SPI5_MISO (AF5) |
| N13 | PD12 | ввод-вывод | FMC_A17 (AF12), FMC_ALE, I2C4_SCL (AF4), LPTIM1_IN1 (AF1), LPTIM2_IN1 (AF3), QUADSPI_BK1_IO1 (AF9), SAI2_FS_A (AF10), TIM4_CH1 (AF2), USART3_DE (AF7), USART3_RTS (AF7) |
| N14 | PD11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, FMC_A16 (AF12), FMC_CLE, I2C4_SMBA (AF4), LPTIM2_IN2 (AF3), QUADSPI_BK1_IO0 (AF9), SAI2_SD_A (AF10), USART3_CTS (AF7), USART3_NSS (AF7) |
| N15 | PD10 | ввод-вывод | DFSDM1_CKOUT (AF3), FMC_D15 (AF12), FMC_DA15 (AF12), LTDC_B3 (AF14), SAI3_FS_B (AF6), USART3_CK (AF7) |
| P1 | VREF+ | служебный | VREFBUF_OUT |
| P2 | PA2 | ввод-вывод | ADC1_INP14, ADC2_INP14, ETH_MDIO (AF11), LPTIM4_OUT (AF3), LTDC_R1 (AF14), MDIOS_MDIO (AF12), PWR_WKUP2, SAI2_SCK_B (AF8), TIM15_CH1 (AF4), TIM2_CH3 (AF1), TIM5_CH3 (AF2), USART2_TX (AF7) |
| P3 | PA6 | ввод-вывод | ADC1_INP3, ADC2_INP3, DCMI_PIXCLK (AF13), I2S1_SDI (AF5), LTDC_G2 (AF14), MDIOS_MDC (AF11), SPI1_MISO (AF5), SPI6_MISO (AF8), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF12), TIM1_BKIN_COMP2 (AF12), TIM3_CH1 (AF2), TIM8_BKIN (AF3), TIM8_BKIN_COMP1 (AF10), TIM8_BKIN_COMP2 (AF10) |
| P4 | PA5 | ввод-вывод | ADC1_INN18, ADC1_INP19, ADC2_INN18, ADC2_INP19, DAC1_OUT2, I2S1_CK (AF5), LTDC_R4 (AF14), PWR_NDSTOP2, SPI1_SCK (AF5), SPI6_SCK (AF8), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10) |
| P5 | PC5 | ввод-вывод | ADC1_INN4, ADC1_INP8, ADC2_INN4, ADC2_INP8, COMP1_OUT (AF13), DFSDM1_DATIN2 (AF3), ETH_RXD1 (AF11), FMC_SDCKE0 (AF12), OPAMP1_VINM, OPAMP1_VINM0, SAI1_D3 (AF2), SAI4_D3 (AF10), SPDIFRX1_IN3 (AF9) |
| P6 | PF12 | ввод-вывод | ADC1_INN2, ADC1_INP6, FMC_A6 (AF12) |
| P7 | PF15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_A9 (AF12), I2C4_SDA (AF4) |
| P8 | PE8 | ввод-вывод | COMP2_OUT (AF13), DFSDM1_CKIN2 (AF3), FMC_D5 (AF12), FMC_DA5 (AF12), OPAMP2_VINM, OPAMP2_VINM0, QUADSPI_BK2_IO1 (AF10), TIM1_CH1N (AF1), UART7_TX (AF7) |
| P9 | PE9 | ввод-вывод | COMP2_INP, DAC1_EXTI9, DFSDM1_CKOUT (AF3), FMC_D6 (AF12), FMC_DA6 (AF12), OPAMP2_VINP, QUADSPI_BK2_IO2 (AF10), TIM1_CH1 (AF1), UART7_DE (AF7), UART7_RTS (AF7) |
| P10 | PE11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, COMP2_INP, DFSDM1_CKIN4 (AF3), FMC_D8 (AF12), FMC_DA8 (AF12), LTDC_G3 (AF14), SAI2_SD_B (AF10), SPI4_NSS (AF5), TIM1_CH2 (AF1) |
| P11 | PE14 | ввод-вывод | FMC_D11 (AF12), FMC_DA11 (AF12), LTDC_CLK (AF14), SAI2_MCLK_B (AF10), SPI4_MOSI (AF5), TIM1_CH4 (AF1) |
| P12 | PB12 | ввод-вывод | DFSDM1_DATIN1 (AF6), ETH_TXD0 (AF11), FDCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13), UART5_RX (AF14), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10) |
| P13 | PB13 | ввод-вывод | DFSDM1_CKIN1 (AF6), ETH_TXD1 (AF11), FDCAN2_TX (AF9), I2S2_CK (AF5), LPTIM2_OUT (AF3), SPI2_SCK (AF5), TIM1_CH1N (AF1), UART5_TX (AF14), USART3_CTS (AF7), USART3_NSS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS |
| P14 | PD9 | ввод-вывод | DAC1_EXTI9, DFSDM1_DATIN3 (AF3), FMC_D14 (AF12), FMC_DA14 (AF12), SAI3_SD_B (AF6), USART3_RX (AF7) |
| P15 | PD8 | ввод-вывод | DFSDM1_CKIN3 (AF3), FMC_D13 (AF12), FMC_DA13 (AF12), SAI3_SCK_B (AF6), SPDIFRX1_IN1 (AF9), USART3_TX (AF7) |
| R1 | VDDA | питание | — |
| R2 | PA3 | ввод-вывод | ADC1_INP15, ADC2_INP15, ETH_COL (AF11), LPTIM5_OUT (AF3), LTDC_B2 (AF9), LTDC_B5 (AF14), TIM15_CH2 (AF4), TIM2_CH4 (AF1), TIM5_CH4 (AF2), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10) |
| R3 | PA7 | ввод-вывод | ADC1_INN3, ADC1_INP7, ADC2_INN3, ADC2_INP7, ETH_CRS_DV (AF11), ETH_RX_DV (AF11), FMC_SDNWE (AF12), I2S1_SDO (AF5), OPAMP1_VINM, OPAMP1_VINM1, SPI1_MOSI (AF5), SPI6_MOSI (AF8), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3) |
| R4 | PB1 | ввод-вывод | ADC1_INP5, ADC2_INP5, COMP1_INM, DFSDM1_DATIN1 (AF6), ETH_RXD3 (AF11), LTDC_G0 (AF14), LTDC_R6 (AF9), TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10) |
| R5 | PB0 | ввод-вывод | ADC1_INN5, ADC1_INP9, ADC2_INN5, ADC2_INP9, COMP1_INP, DFSDM1_CKOUT (AF6), ETH_RXD2 (AF11), LTDC_G1 (AF14), LTDC_R3 (AF9), OPAMP1_VINP, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), UART4_CTS (AF8), USB_OTG_HS_ULPI_D1 (AF10) |
| R6 | PF11 | ввод-вывод | ADC1_EXTI11, ADC1_INP2, ADC2_EXTI11, ADC3_EXTI11, DCMI_D12 (AF13), FMC_SDNRAS (AF12), SAI2_SD_B (AF10), SPI5_MOSI (AF5) |
| R7 | PF14 | ввод-вывод | ADC2_INN2, ADC2_INP6, DFSDM1_CKIN6 (AF3), FMC_A8 (AF12), I2C4_SCL (AF4) |
| R8 | PE7 | ввод-вывод | COMP2_INM, DFSDM1_DATIN2 (AF3), FMC_D4 (AF12), FMC_DA4 (AF12), OPAMP2_VOUT, QUADSPI_BK2_IO0 (AF10), TIM1_ETR (AF1), UART7_RX (AF7) |
| R9 | PE10 | ввод-вывод | COMP2_INM, DFSDM1_DATIN4 (AF3), FMC_D7 (AF12), FMC_DA7 (AF12), QUADSPI_BK2_IO3 (AF10), TIM1_CH2N (AF1), UART7_CTS (AF7) |
| R10 | PE12 | ввод-вывод | COMP1_OUT (AF13), DFSDM1_DATIN5 (AF3), FMC_D9 (AF12), FMC_DA9 (AF12), LTDC_B4 (AF14), SAI2_SCK_B (AF10), SPI4_SCK (AF5), TIM1_CH3N (AF1) |
| R11 | PE15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, FMC_D12 (AF12), FMC_DA12 (AF12), LTDC_R7 (AF14), TIM1_BKIN (AF1), TIM1_BKIN_COMP1 (AF13), TIM1_BKIN_COMP2 (AF13) |
| R12 | PB10 | ввод-вывод | DFSDM1_DATIN7 (AF6), ETH_RX_ER (AF11), HRTIM_SCOUT (AF2), I2C2_SCL (AF4), I2S2_CK (AF5), LPTIM2_IN1 (AF3), LTDC_G4 (AF14), QUADSPI_BK1_NCS (AF9), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10) |
| R13 | PB11 | ввод-вывод | ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, DFSDM1_CKIN7 (AF6), ETH_TX_EN (AF11), HRTIM_SCIN (AF2), I2C2_SDA (AF4), LPTIM2_ETR (AF3), LTDC_G5 (AF14), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10) |
| R14 | PB14 | ввод-вывод | DFSDM1_DATIN2 (AF6), I2S2_SDI (AF5), SDMMC2_D0 (AF9), SPI2_MISO (AF5), TIM12_CH1 (AF2), TIM1_CH2N (AF1), TIM8_CH2N (AF3), UART4_DE (AF8), UART4_RTS (AF8), USART1_TX (AF4), USART3_DE (AF7), USART3_RTS (AF7), USB_OTG_HS_DM (AF12) |
| R15 | PB15 | ввод-вывод | ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, DFSDM1_CKIN2 (AF6), I2S2_SDO (AF5), RTC_REFIN (AF0), SDMMC2_D1 (AF9), SPI2_MOSI (AF5), TIM12_CH2 (AF2), TIM1_CH3N (AF1), TIM8_CH3N (AF3), UART4_CTS (AF8), USART1_RX (AF4), USB_OTG_HS_DP (AF12) |
Питание, сброс и загрузка
Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.
| Имя | Шарики | Назначение |
|---|---|---|
| PDR_ON | C6 | управление внутренней схемой сброса по питанию |
| VBAT | C1 | резервное питание: часы реального времени и резервные регистры |
| VCAP | F13, M10 | вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора |
| VDD | C5, C7, C8, C9, F3, G3, G13, J12, J13, K4, N8, N9, N10 | питание цифровой части и линий ввода-вывода |
| VDD33_USB | H13 | — |
| VDDA | R1 | питание аналоговой части: АЦП, ЦАП, генераторы |
| VREF- | N1 | нижнее опорное напряжение АЦП |
| VSS | D5, D7, D8, D9, F2, F6, F7, F8, F9, F10, F12, G2, G6, G7, G8, G9, G10, G12, H6, H7, H8, H9, H10, H12, J6, J7, J8, J9, J10, K6, K7, K8, K9, K10, L4, M8, M9 | общий провод (земля) |
| VSSA | M1 | общий провод аналоговой части |
| NRST | J1 | сброс, активный уровень — низкий |
| BOOT0 | D6 | выбор источника загрузки при сбросе |
| VREF+ | P1 | верхнее опорное напряжение АЦП и ЦАП |
Исполнения
В базе STM32CubeMX микроконтроллер называется STM32H743IIKx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.
| Микроконтроллер | Обозначение в STM32CubeMX | Флеш-память | ОЗУ |
|---|---|---|---|
| STM32H743II | STM32H743IIKx | 2 МБ | 864 КБ |
Линейка STM32H743/753, семейство STM32H7, ядро Cortex-M7.
Заказные номера
Полные номера для заказа из таблицы на странице продукта на сайте ST: STM32H743II. Данные на 11 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.
| Номер для заказа | Корпус | Температура | Упаковка |
|---|---|---|---|
| STM32H743IIK6 | UFBGA 176+25, 10×10×0,6 мм, шаг 0,65 мм | −40…+85 °C | лоток |
| STM32H743IIK6TR | UFBGA 176+25, 10×10×0,6 мм, шаг 0,65 мм | −40…+85 °C | лента на катушке |
Похожие по выводам микроконтроллеры
Микроконтроллеры STM32 в корпусе UFBGA176+25, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.
| Микроконтроллер | Линейка | Совпадает | Отличия |
|---|---|---|---|
| STM32H743IG | STM32H743/753 | 201 из 201 | выводы совпадают полностьюфлеш-память до 2048 и 1024 КБ |
| STM32H753II | STM32H743/753 | 201 из 201 | выводы совпадают полностьютолько у него: CRYP, HASH |
| STM32H742IG, STM32H742II | STM32H742 | 201 из 201 | выводы совпадают полностьютолько у этого: LTDC |
| STM32H750IB | STM32H750 Value line | 201 из 201 | выводы совпадают полностьютолько у него: CRYP, HASH; флеш-память до 2048 и 128 КБ |
Частые вопросы
На каких выводах USART1 у STM32H743II?
В корпусе UFBGA176+25 сигнал USART1_TX выведен на PB6 (шарик B6, AF7) или PA9 (шарик E15, AF7) или PB14 (шарик R14, AF4), USART1_RX — на PB7 (шарик B5, AF7) или PA10 (шарик D15, AF7) или PB15 (шарик R15, AF4).
Где у STM32H743II выводы SWD для программатора?
SWDIO — PA13 (JTMS/SWDIO) (шарик A15, AF0), SWCLK — PA14 (JTCK/SWCLK) (шарик A14, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.
На каких выводах I2C1 у STM32H743II?
I2C1_SCL — PB8 (шарик A5, AF4) или PB6 (шарик B6, AF4), I2C1_SDA — PB9 (шарик B4, AF4) или PB7 (шарик B5, AF4).
Сколько выводов ввода-вывода у STM32H743II в корпусе UFBGA176+25?
140 из 201. Ещё 58 выводов заняты питанием и землёй, остальные 3 — сброс, выбор загрузки и служебные цепи.
Какое напряжение питания у STM32H743II?
От 1,62 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.
Источник данных
Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 11 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
Нашли ошибку в данных?
Калькуляторы и статьи
- STM32H7Cortex-M7 от 280 до 600 МГц, двухъядерные H745/H747 — линейки, память, загрузка и распиновки
- Таймер AVR и STM32Предделитель, OCRnA, PSC и ARR под частоту
- Скорость UARTUBRR, BRR, TH1 и ошибка скорости
- Подтягивающие резисторы I²CДиапазон Rp по напряжению, скорости и ёмкости шины
- Конденсаторы для кварцаC1 и C2 по CL, запас генерации, уход частоты
- JTAG и SWDARM JTAG 20, Cortex Debug 10, STDC14, ST-LINK
- ARM Cortex-MЯдра M0–M85: архитектуры, FPU, DSP, MPU, TrustZone, выбор
- UARTКадр 8N1, скорость и допуск, TX и RX, уровни, USB–UART, AVR и STM32
