STM32L011E3 и STM32L011E4 в корпусе WLCSP25: распиновка

STM32L011E3 и STM32L011E4 — микроконтроллеры STM32L0 на ядре Cortex-M0+ с частотой до 32 МГц: 8 и 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус WLCSP25 — 25 шариков, из них 21 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 11 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0+
Частота ядра: до 32 МГц
Флеш-память: 8 и 16 КБ
ОЗУ: 2 КБ
Корпус: WLCSP25, 25 шариков
Линий ввода-вывода: 21
Напряжение питания: 1,65…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

Схема корпуса WLCSP25

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

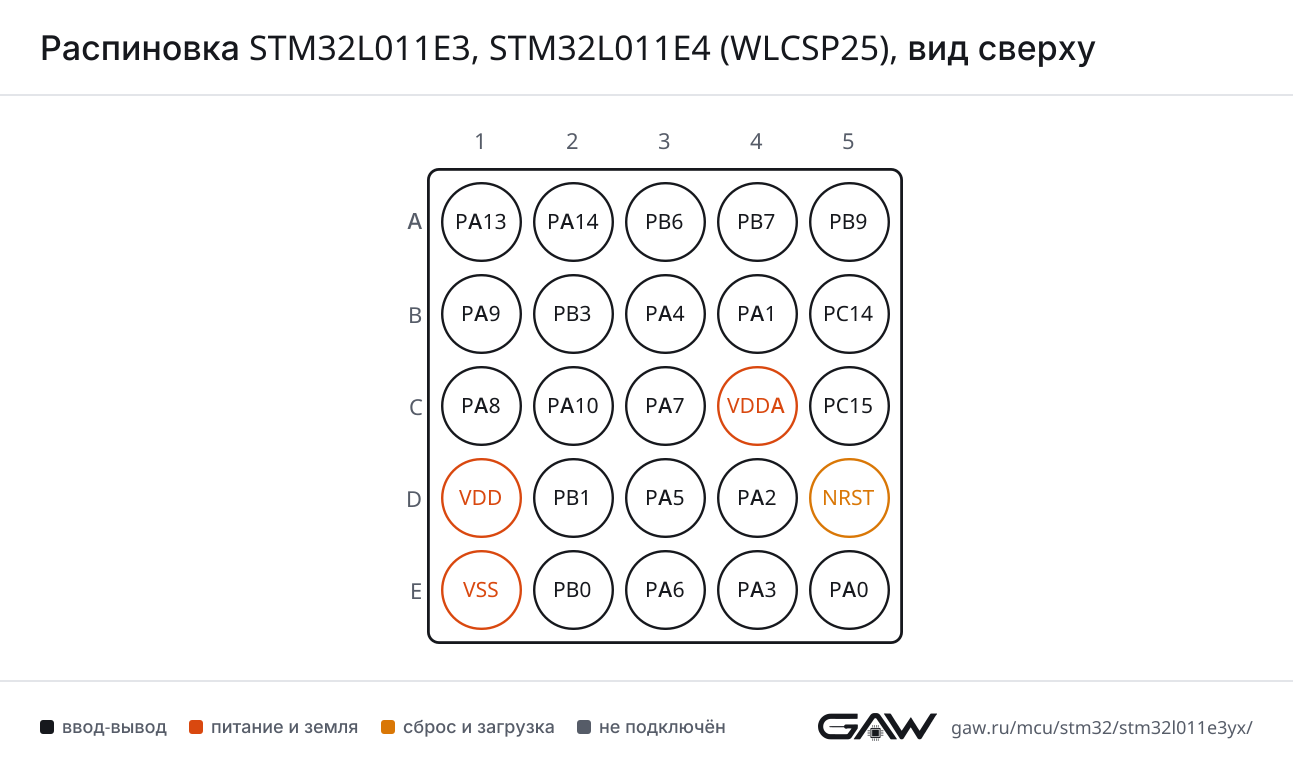

Распиновка WLCSP25 картинкой
PNG, 1293 × 772 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART2	CK	PA4 (B3, AF4), PA8 (C1, AF4), PB1 (D2, AF0)
	CTS	PA7 (C3, AF4), PA0-CK_IN (E5, AF4)
	DE	PA1 (B4, AF4), PB0 (E2, AF4)
	RTS	PA1 (B4, AF4), PB0 (E2, AF4)
	RX	PB7 (A4, AF0), PA10 (C2, AF4), PA3 (E4, AF4), PA0-CK_IN (E5, AF0)
	TX	PA14 (A2, AF4), PB6 (A3, AF0), PA9 (B1, AF4), PA2 (D4, AF4)

LPUART — UART с малым потреблением

Блок	Сигнал	Выводы
LPUART1	CTS	PA6 (E3, AF4)
	DE	PB1 (D2, AF4)
	RTS	PB1 (D2, AF4)
	RX	PA13 (A1, AF6), PB7 (A4, AF6), PA3 (E4, AF6), PA0-CK_IN (E5, AF6)
	TX	PA14 (A2, AF6), PB6 (A3, AF6), PA4 (B3, AF6), PA1 (B4, AF6), PA2 (D4, AF6)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA14 (A2, AF5), PB0 (E2, AF1), PA6 (E3, AF0)
	MOSI	PA7 (C3, AF0), PB1 (D2, AF1)
	NSS	PA4 (B3, AF0)
	SCK	PA13 (A1, AF5), PB3 (B2, AF0), PA5 (D3, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB6 (A3, AF1), PA9 (B1, AF1), PA4 (B3, AF3)
	SDA	PA13 (A1, AF3), PB7 (A4, AF1), PA10 (C2, AF1)
	SMBA	PA14 (A2, AF3), PA1 (B4, AF3)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC	IN0	PA0-CK_IN (E5)
	IN1	PA1 (B4)
	IN2	PA2 (D4)
	IN3	PA3 (E4)
	IN4	PA4 (B3)
	IN5	PA5 (D3)
	IN6	PA6 (E3)
	IN7	PA7 (C3)
	IN8	PB0 (E2)
	IN9	PB1 (D2)

COMP — аналоговый компаратор

Блок	Сигнал	Выводы
COMP1	INM	PA4 (B3), PA5 (D3), PA0-CK_IN (E5)
	INP	PA1 (B4)
	OUT	PA13 (A1, AF7), PA9 (B1, AF7), PA10 (C2, AF7), PA6 (E3, AF7), PA0-CK_IN (E5, AF7)
COMP2	INM	PB3 (B2), PA4 (B3), PA5 (D3), PA2 (D4)
	INP	PB6 (A3), PB7 (A4), PA7 (C3), PA3 (E4)
	OUT	PA14 (A2, AF7), PA4 (B3, AF7), PA7 (C3, AF7), PA2 (D4, AF7)

TIM — таймер

Блок	Сигнал	Выводы
TIM2	CH1	PA8 (C1, AF5), PA5 (D3, AF5), PA0-CK_IN (E5, AF2)
	CH2	PB3 (B2, AF2), PA1 (B4, AF2), PB0 (E2, AF2)
	CH3	PB6 (A3, AF5), PA10 (C2, AF5), PA2 (D4, AF2), PB0 (E2, AF5)
	CH4	PB7 (A4, AF5), PB1 (D2, AF5), PA3 (E4, AF2)
	ETR	PA4 (B3, AF5), PA5 (D3, AF2), PA0-CK_IN (E5, AF5)
TIM21	CH1	PA10 (C2, AF0), PA2 (D4, AF0)
	CH2	PA9 (B1, AF5), PA3 (E4, AF0)
	ETR	PA1 (B4, AF5), PA7 (C3, AF5)

LPTIM — таймер с малым потреблением

Блок	Сигнал	Выводы
LPTIM1	ETR	PA13 (A1, AF1), PB6 (A3, AF2), PA4 (B3, AF2), PA6 (E3, AF1)
	IN1	PA4 (B3, AF1), PA8 (C1, AF2), PB1 (D2, AF2), PA0-CK_IN (E5, AF1)
	IN2	PB7 (A4, AF2), PA1 (B4, AF1), PA5 (D3, AF1)
	OUT	PA14 (A2, AF1), PA9 (B1, AF2), PA7 (C3, AF1)

RTC — часы реального времени

Блок	Сигнал	Выводы
RTC	OUT_ALARM	PA2 (D4)
	OUT_CALIB	PA2 (D4)
	REFIN	PA10 (C2, AF2)
	TS	PA2 (D4)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14 (A2, AF0)
	SWDIO	PA13 (A1, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	CK_IN	PA0-CK_IN (E5)
	MCO	PA9 (B1, AF0), PA8 (C1, AF0)
	OSC32_IN	PC14-OSC32_IN (B5)
	OSC32_OUT	PC15-OSC32_OUT (C5)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP2	PA0-CK_IN (E5)
	RTC_TAMP3	PA2 (D4)
	SYS_WKUP1	PA0-CK_IN (E5)
	SYS_WKUP3	PA2 (D4)

Блоки без собственных выводов: IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 25 шариков корпуса WLCSP25 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Шарик	Имя	Тип	Функции
A1	PA13	ввод-вывод	COMP1_OUT (AF7), I2C1_SDA (AF3), LPTIM1_ETR (AF1), LPUART1_RX (AF6), SPI1_SCK (AF5), SYS_SWDIO (AF0)
A2	PA14	ввод-вывод	COMP2_OUT (AF7), I2C1_SMBA (AF3), LPTIM1_OUT (AF1), LPUART1_TX (AF6), SPI1_MISO (AF5), SYS_SWCLK (AF0), USART2_TX (AF4)
A3	PB6	ввод-вывод	COMP2_INP, I2C1_SCL (AF1), LPTIM1_ETR (AF2), LPUART1_TX (AF6), TIM2_CH3 (AF5), USART2_TX (AF0)
A4	PB7	ввод-вывод	COMP2_INP, I2C1_SDA (AF1), LPTIM1_IN2 (AF2), LPUART1_RX (AF6), SYS_PVD_IN, TIM2_CH4 (AF5), USART2_RX (AF0)
A5	PB9-BOOT0	ввод-вывод	—
B1	PA9	ввод-вывод	COMP1_OUT (AF7), I2C1_SCL (AF1), LPTIM1_OUT (AF2), RCC_MCO (AF0), TIM21_CH2 (AF5), USART2_TX (AF4)
B2	PB3	ввод-вывод	COMP2_INM, SPI1_SCK (AF0), TIM2_CH2 (AF2)
B3	PA4	ввод-вывод	ADC_IN4, COMP1_INM, COMP2_INM, COMP2_OUT (AF7), I2C1_SCL (AF3), LPTIM1_ETR (AF2), LPTIM1_IN1 (AF1), LPUART1_TX (AF6), SPI1_NSS (AF0), TIM2_ETR (AF5), USART2_CK (AF4)
B4	PA1	ввод-вывод	ADC_IN1, COMP1_INP, I2C1_SMBA (AF3), LPTIM1_IN2 (AF1), LPUART1_TX (AF6), TIM21_ETR (AF5), TIM2_CH2 (AF2), USART2_DE (AF4), USART2_RTS (AF4)
B5	PC14-OSC32_IN	ввод-вывод	RCC_OSC32_IN
C1	PA8	ввод-вывод	LPTIM1_IN1 (AF2), RCC_MCO (AF0), TIM2_CH1 (AF5), USART2_CK (AF4)
C2	PA10	ввод-вывод	COMP1_OUT (AF7), I2C1_SDA (AF1), RTC_REFIN (AF2), TIM21_CH1 (AF0), TIM2_CH3 (AF5), USART2_RX (AF4)
C3	PA7	ввод-вывод	ADC_IN7, COMP2_INP, COMP2_OUT (AF7), LPTIM1_OUT (AF1), SPI1_MOSI (AF0), TIM21_ETR (AF5), USART2_CTS (AF4)
C4	VDDA	питание	—
C5	PC15-OSC32_OUT	ввод-вывод	RCC_OSC32_OUT
D1	VDD	питание	—
D2	PB1	ввод-вывод	ADC_IN9, LPTIM1_IN1 (AF2), LPUART1_DE (AF4), LPUART1_RTS (AF4), SPI1_MOSI (AF1), SYS_VREF_OUT_PB1, TIM2_CH4 (AF5), USART2_CK (AF0)
D3	PA5	ввод-вывод	ADC_IN5, COMP1_INM, COMP2_INM, LPTIM1_IN2 (AF1), SPI1_SCK (AF0), TIM2_CH1 (AF5), TIM2_ETR (AF2)
D4	PA2	ввод-вывод	ADC_IN2, COMP2_INM, COMP2_OUT (AF7), LPUART1_TX (AF6), RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP3, RTC_TS, SYS_WKUP3, TIM21_CH1 (AF0), TIM2_CH3 (AF2), USART2_TX (AF4)
D5	NRST	сброс	—
E1	VSS	питание	—
E2	PB0	ввод-вывод	ADC_IN8, SPI1_MISO (AF1), SYS_VREF_OUT_PB0, TIM2_CH2 (AF2), TIM2_CH3 (AF5), USART2_DE (AF4), USART2_RTS (AF4)
E3	PA6	ввод-вывод	ADC_IN6, COMP1_OUT (AF7), LPTIM1_ETR (AF1), LPUART1_CTS (AF4), SPI1_MISO (AF0)
E4	PA3	ввод-вывод	ADC_IN3, COMP2_INP, LPUART1_RX (AF6), TIM21_CH2 (AF0), TIM2_CH4 (AF2), USART2_RX (AF4)
E5	PA0-CK_IN	ввод-вывод	ADC_IN0, COMP1_INM, COMP1_OUT (AF7), LPTIM1_IN1 (AF1), LPUART1_RX (AF6), RCC_CK_IN, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF5), USART2_CTS (AF4), USART2_RX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Шарики	Назначение
VDD	D1	питание цифровой части и линий ввода-вывода
VDDA	C4	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	E1	общий провод (земля)
NRST	D5	сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32L011E(3-4)Yx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32L011E3	STM32L011E3Yx	8 КБ	2 КБ
STM32L011E4	STM32L011E4Yx	16 КБ	2 КБ

Линейка STM32L0x1, семейство STM32L0, ядро Cortex-M0+.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32L031E4, STM32L031E6	STM32L0x1	23 из 25	A5: PB9 → BOOT0; E1: VSS → VSSAтолько у него: TIM22; флеш-память до 16 и 32 КБ; ОЗУ 2 и 8 КБ
STM32L041E6	STM32L0x1	23 из 25	A5: PB9 → BOOT0; E1: VSS → VSSAтолько у него: AES, TIM22; флеш-память до 16 и 32 КБ; ОЗУ 2 и 8 КБ

Частые вопросы

На каких выводах USART2 у STM32L011E3?

В корпусе WLCSP25 сигнал USART2_TX выведен на PA14 (шарик A2, AF4) или PB6 (шарик A3, AF0) или PA9 (шарик B1, AF4) или PA2 (шарик D4, AF4), USART2_RX — на PB7 (шарик A4, AF0) или PA10 (шарик C2, AF4) или PA3 (шарик E4, AF4) или PA0-CK_IN (шарик E5, AF0).

Где у STM32L011E3 выводы SWD для программатора?

SWDIO — PA13 (шарик A1, AF0), SWCLK — PA14 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32L011E3?

I2C1_SCL — PB6 (шарик A3, AF1) или PA9 (шарик B1, AF1) или PA4 (шарик B3, AF3), I2C1_SDA — PA13 (шарик A1, AF3) или PB7 (шарик A4, AF1) или PA10 (шарик C2, AF1).

Сколько выводов ввода-вывода у STM32L011E3 в корпусе WLCSP25?

21 из 25. Ещё 3 вывода заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32L011E3 и STM32L011E4?

Объёмом памяти: STM32L011E3 — 8 КБ флеш-памяти и 2 КБ ОЗУ, STM32L011E4 — 16 КБ флеш-памяти и 2 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32L011E3?

От 1,65 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
